Ehtiyat və Günəş üçün 10kWh Ev Batareya Enerji Saxlama Sistemi

İnsanlar tez-tez Ehtiyat və Günəş üçün 10kWh Ev Batareyası Enerji Saxlama Sistemini kilovat-saatla müqayisə edirlər, lakin bu, satınalma qərarının yalnız yarısıdır. Digər yarısı, batareyanın artıq quraşdırılmış çevirici ilə əlaqə qura bilməsidir. Əgər bunu edə bilmirsə, batareya nəzərdə tutulduğu kimi işləməyə bilər.

Ehtiyat və Günəş enerjisi diapazonu üçün 10 kWh Ev Batareyasının Enerji Saxlama Sistemi hər iki tərəfi əhatə edir. 2,56 kVt-dan 10,24 kVt-a qədər olan altı güc nominal rəqəmdən daha çox ölçülən məişət istehlakına görə ölçü götürməyə imkan verir. Üç gərginlik platforması - 25.6V, 48V və 51.2V - ümumi hibrid çevirici giriş diapazonlarına uyğun gəlir.

Rabitə hər bir variantda standart olaraq RS485, RS232 və CAN-dır, seçim olaraq WiFi, 4G və Bluetooth mövcuddur. Hüceyrələr alüminium qutularda LFP-dir, ən azı 80% tutum saxlanılmaqla 0,5C və 25°C-də 6000 dövrədən artıq qiymətləndirilib.

Altı Variantın Fərqli Olduğu Yer

Ehtiyat və Günəş üçün 10kWh Ev Batareya Enerji Saxlama Sistemi üçün 2.56kWh iki yolla gəlir: 25.6V100Ah (8S1P) və ya 51.2V50Ah (16S1P). Eyni enerji, fərqli gərginlik; seçim qiymətdən çox inverterin DC giriş pəncərəsinə əsaslanmalıdır.

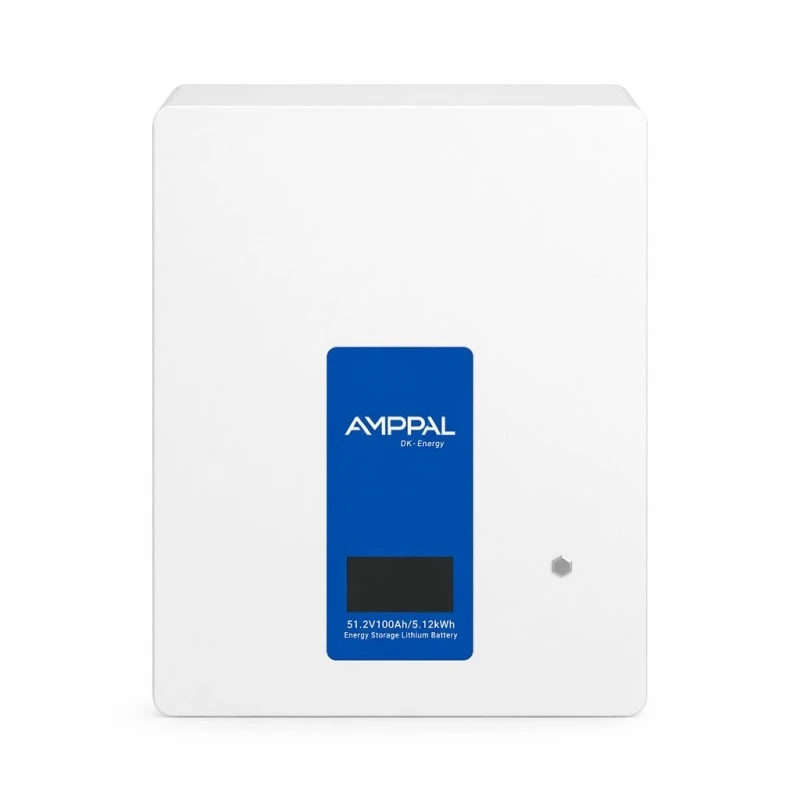

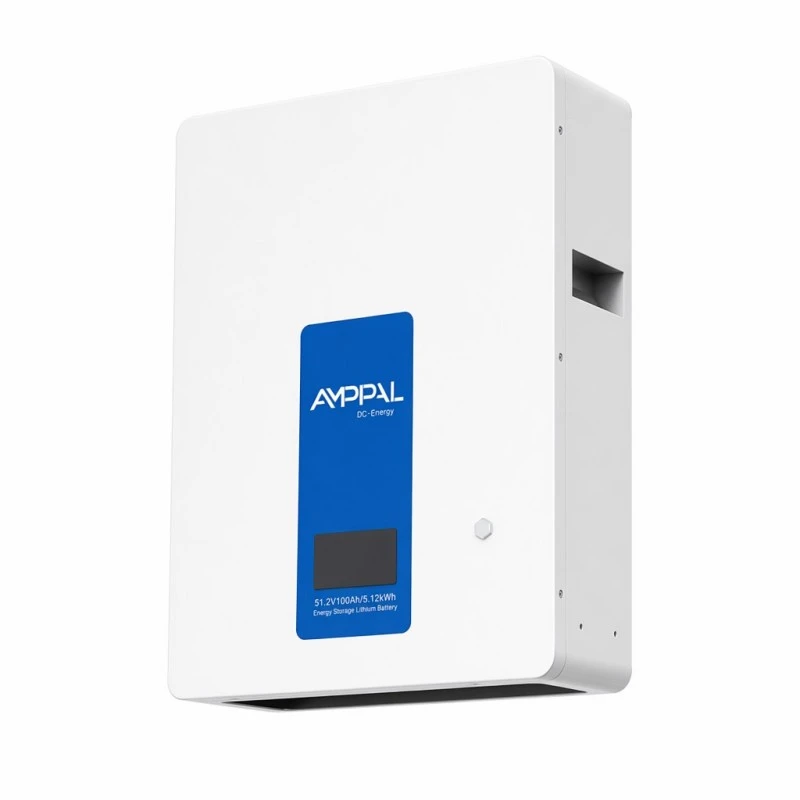

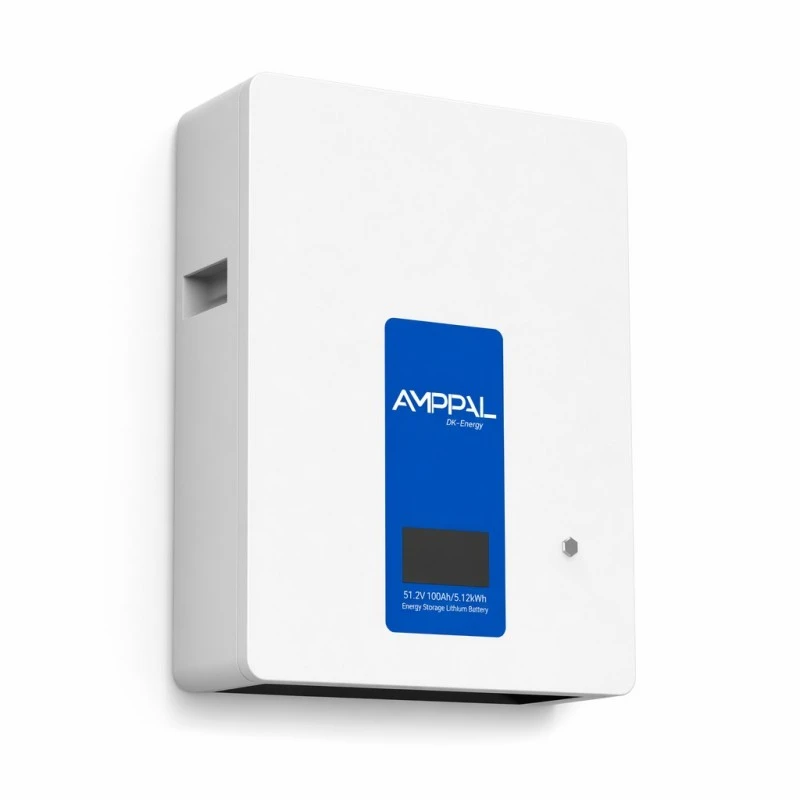

4.8kWh (48V100Ah, 15S1P) və 5.12kWh (51.2V100Ah, 16S1P) müvafiq olaraq 42kq və 46kg-da 440*585*170mm gövdəyə malikdir. 48V qurğu 40.5-54VDC pəncərə ətrafında müəyyən edilmiş köhnə çeviricilərə uyğun gəlir.

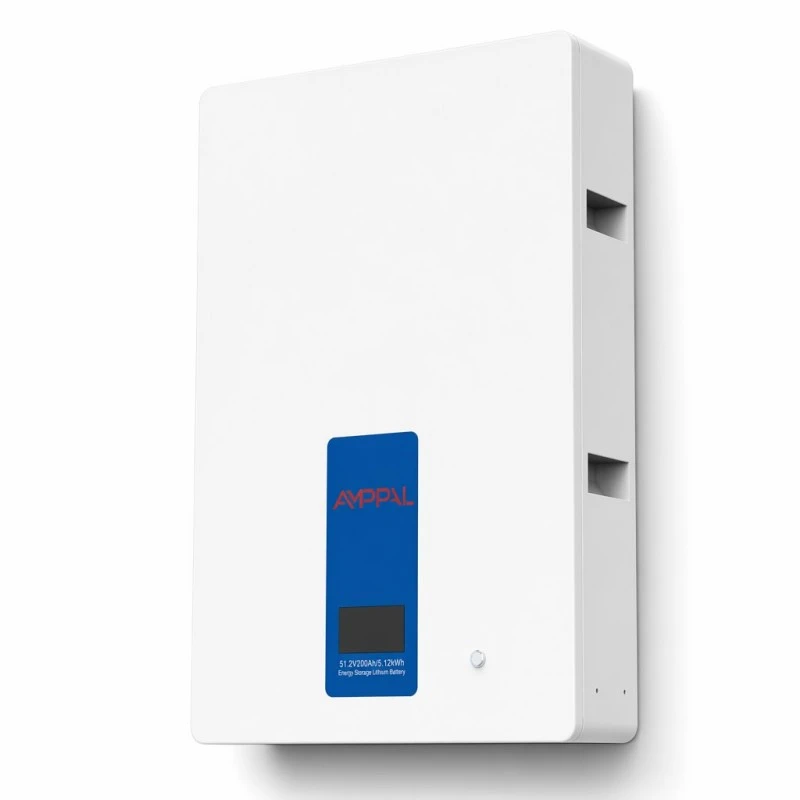

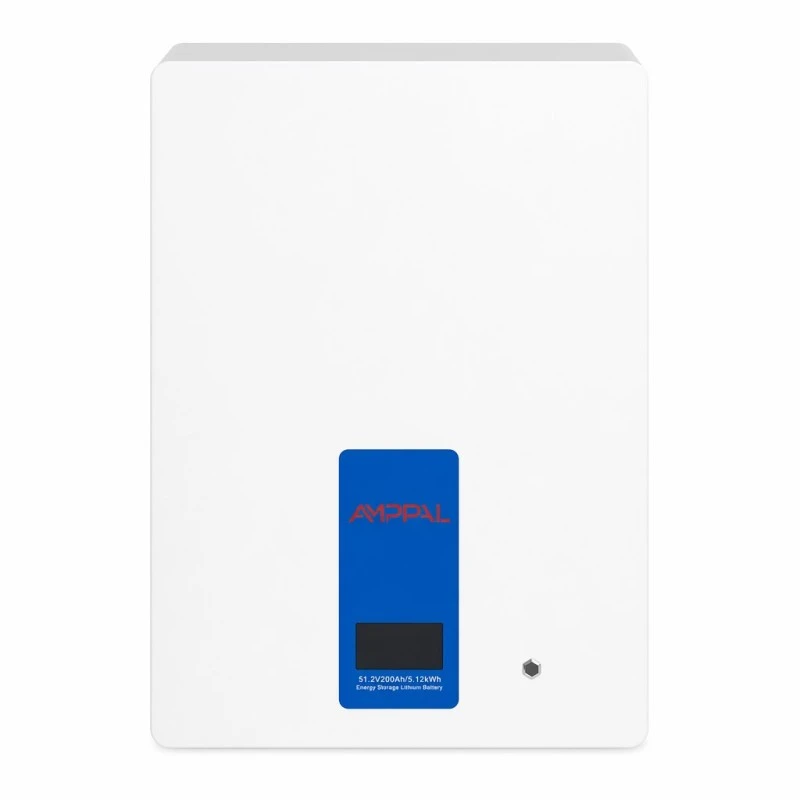

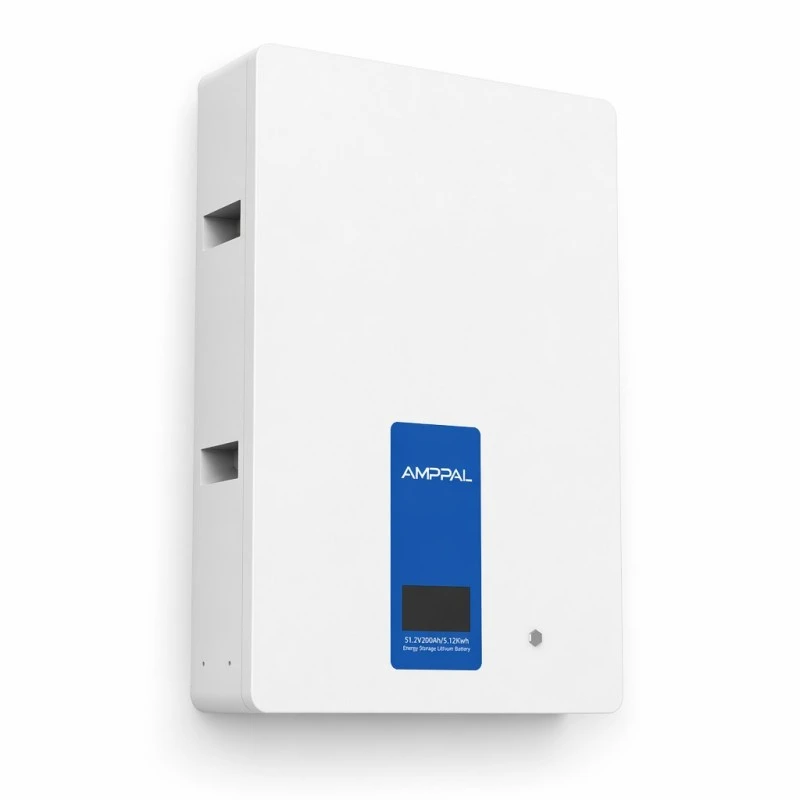

9.6kWh (48V200Ah) və 10.24kWh (51.2V200Ah) 80kg və 85kg-da 540*800*170mm-ə qədər addımlayır və standart axıdma cərəyanını 50A-dan 100A-a qaldırır.

Maksimum boşalma daha kiçik dörd blokda 100A və 200Ah cütlükdə 105A-dır; bu, batareyanın eyni vaxtda ağır yük daşıya biləcəyini müəyyən edir.

Bir istisna: 51.2V50Ah variantı maksimum 50A, digər kiçik qurğuların 100A-nın yarısı ilə doldurulur. Bu, tez bir zamanda artıqlıq yaradan böyük bir sıra ilə vacibdir.

Hər variantda paketin içərisində 12 q aerozolun qarşısını alan cihaz, fanatsız təbii soyutma və 5-10 il zəmanət var.

Texniki Spesifikasiyalar

Ölçü: Sizə lazım olan tutumun işlənməsi

Gündəlik cəminizlə deyil, axşam və gecə istehlakı ilə başlayın. Gündüz yükü massiv tərəfindən təmin edilir; batareya panellərin heç bir şey istehsal etmədiyi saatları əhatə edir. Tam bir həftə ərzində bu rəqəmi sayğacınızdan çıxarın.

Gün batımı ilə günəşin çıxması arasında 4-6 kVt-saat istifadə edən ev təsərrüfatına 5,12 kVt-saatlıq qurğu yaxşı xidmət göstərir. 8-10kWh diapazonunda istehlak 10,24kWh modelinə işarə edir.

Sonra sıra ilə yoxlayın. Gündəlik izafi istehsalınızdan daha böyük batareya ilin çox hissəsində qismən doldurulmuş vəziyyətdə qalacaq, bu da lazımsız xərclərə və dövriyyədən istifadənin azalmasına səbəb ola bilər. Mülayim iqlimdə 3 kVt-lıq bir sıra nadir hallarda 10,24 kVt-saat saxlamağa haqq qazandırır.

Hibrid İnverterinizlə Cütləşmə

Ehtiyat və Günəş enerjisi üçün 10 kWh Ev Batareyası Enerji Saxlama Sistemi üçün uyğunluq iki yoxlamadan keçir. Birincisi, gərginlik: inverterinizin batareyanın giriş diapazonunda paketin iş pəncərəsi olmalıdır — 25.6V qurğu üçün 20~29.2VDC, 48V qurğular üçün 40.5~54VDC və 51.2V qurğular üçün 43.2~57.6VDC.

İkincisi, protokol. BMS RS485, RS232 və CAN-ı dəstəkləyir; CAN ümumiyyətlə hibrid çeviricilər tərəfindən istifadə olunur. Sifariş verməzdən əvvəl inverterin markasını və modelini göstərin ki, protokol xəritələşdirilməsi təsdiq olunsun və ya konfiqurasiya faylı təmin olunsun.

Rabitə olmadan, batareya hələ də doldurula və boşalda bilər, lakin inverter şarj vəziyyətini oxuya və ya BMS cərəyan limitlərini tətbiq edə bilməz. Gərginliyə əsaslanan idarəetmə qocalmanı sürətləndirə bilər və tətbiqdə lazımlı SOC oxunmasını təmin etmir.

Təhlükəsizlik Dizaynı və Sertifikatlaşdırma

Alüminium korpuslu prizmatik hüceyrələrdə LFP kimyası - qutuda kisə formatlarını havalandıran hüceyrə şişməsi var. Bu, evin içərisinə quraşdırılmış batareyaya aiddir.

Hər bir paketdə hüceyrələr arasında yayılmadan əvvəl termal hadisənin ən erkən mərhələsində korpusun içərisinə boşaldılan 12 q aerozolun basdırılması qurğusu var.

25.6V100Ah variantı CE, ROHS, FCC, UN38.3, MSDS və ISO9001 sertifikatına malikdir; qalan variantlar CE, ROHS və FCC daşıyır.

UN38.3 sınağı və MSDS litium daşımaları üçün ekspeditorlar və gömrük tərəfindən tələb olunur; hər ikisi hər sifarişlə verilir.

Hər bir paket tutum dərəcəsinə malikdir və seriyalı montajdan əvvəl daxili müqavimət uyğun gəlir. 16S sətirdə bir zəif hüceyrə bütün on altının istifadə qabiliyyətini əhatə edir.

Hər bir bölmə BMS jurnalı seriya nömrəsinə qarşı saxlanılmaqla qablaşdırmadan əvvəl sınaqda tam doldurma və boşaltma dövrünü tamamlayır.

Bu Paketlər Necə İstehsal olunur

1. Hüceyrə qəbulu — hər bir partiya təchizatçının bəyan etdiyi rəqəmlərə qarşı tutum, daxili müqavimət və açıq dövrə gərginliyi üçün nümunə götürülür.

2. Qiymətləndirmə və uyğunlaşdırma — hüceyrələr birləşdirilmişdir ki, hər bir paket qarışıq ehtiyatdan deyil, dar performans zolağından qurulur.

3. Busbar qaynağı — seriyalı birləşmələr lazerlə qaynaqlanmış və çəkmə ilə sınaqdan keçirilmişdir; zəif qaynaq illər sonra isti birləşmə kimi səthə çıxır.

4. BMS inteqrasiyası — lövhədə quraşdırılmış, balanslaşdırıcı kabellər yönləndirilmiş və korpus bağlanmazdan əvvəl hüceyrə üzrə yoxlanılmışdır.

5. Korpusun yığılması — sac metal formalı və daxili tozla örtülmüş, LCD və aerozolun qarşısını alan qurğu quraşdırılmışdır.

6. Mikroproqram və protokolun yüklənməsi — RS485, RS232 və CAN istinad çevirici aparatına qarşı sınaqdan keçirilmişdir.

7. Tam dövriyyə testi — hüceyrə səviyyəsində gərginlik və temperatur qeydə alınmış nominal cərəyanda bir tam doldurma və boşalma.

8. Qablaşdırma — köpük yastıqlı karton, UN3480 təhlükəli malların etiketlənməsi tətbiq edilir, sonra ixrac üçün paletlərə qoyulur.

Bu Batareya Haradadır və Harada Olmur

Daxili montaj üçün nəzərdə tutulub. IP20 barmaqlara və 12 mm-dən yuxarı bərk obyektlərə qarşı qorunma təmin edir və suya qarşı heç bir qorunma yoxdur. Uyğun yerlərə qaraj, yardım otağı, zirzəmi və ya bitki otağı daxildir.

Əməliyyat pəncərəsi 0~+40°C, rütubət 65±20% RH və 2500m-ə qədər yüksəklikdədir. Dondurmadan aşağı düşən bir iqlimdə isidilməmiş qaraj qışda batareyanı doldurma diapazonundan kənarda saxlayacaq. BMS 0°C-dən aşağı yüklənmədən imtina edəcək, bu, xəta deyil, normal qoruyucu davranışdır.

Yeganə əlverişli yer açıq havadadırsa, IP-yə uyğun açıq hava şkafı tələb olunur; bu məhsul açıq havada quraşdırma üçün nəzərdə tutulmayıb.

Ev Batareya Təchizatçısına Veriləcək Suallar

Dövrün müddəti sürət, temperatur və saxlama ilə birlikdə göstərilməlidir. Bu diapazon üçün 0,5C-də və 25°C-dən 80%-ə qədər saxlamada >6000 dövrdür; həmin seçicilər olmayan dövr nömrəsi natamamdır.

IP reytinqini və icazə verilən quraşdırma yerini təsdiqləyin. IP20 paketləri yalnız qapalı yerlərdədir.

Xüsusi çevirici üçün BMS protokolunun yoxlanıldığını və ya yalnız əksər markalara uyğun olduğunu təsdiqləyin. Biz modeli təsdiq edirik və ya onun sınaqdan keçirilmədiyini bildiririk.

Zəmanətin əhatə dairəsi göstərilməlidir: təqvim illəri, dövrlər və ya saxlanılan tutum. Bu diapazon konfiqurasiyadan və bazardan asılı olaraq 5-10 il davam edir.

Kommersiya şərtləri: MOQ standart variantlar üçün 1 vahiddir. OEM və ODM hüceyrə markası, gərginlik, ölçülər və korpusun rəngi üçün mövcuddur; fərdiləşdirilmiş tikintilər üçün istehsal müddəti uzanır.

Qablaşdırma, Çəkilər və Litium daşımaları

Qablaşdırılmış ölçülər 32 kq və 36 kq ümumi çəkidə 2,56 kVt-saatlıq qurğular üçün 500*520*230 mm, 50 kq və 54 kq-da 4,8 kVt/saat və 5,12 kVt/saatlıq vahidlər üçün 500*630*240 mm, 600*8060 kVt və 600*8060 mm-dir. 86 kq və 92 kq ümumi çəkidə 10,24 kVt/saat qurğular. Ən böyük variantlar divar mötərizəsinə iki nəfərlik lift tələb edir.

Kartonlar köpüklə örtülmüşdür və paket immobilizasiya edilmişdir və hər kartonda UN3480 sinif 9 etiketi var. Dəniz daşımaları təhlükəli malların sifarişini tələb edir. Bəyannamə hazırlanır və UN38.3 hesabatı və MSDS sənədlərlə birlikdə səyahət edir.

Şərtlər EXW, FOB Ningbo və ya Şanxay və CIF-dir. Əksər distribyutorlar dəniz yolu ilə birləşsələr də, hava yükü litiumun yüklənməsi qaydalarına əsasən nümunələr üçün işləyir. Təhlükəli yüklərin planlaşdırılması üçün əlavə vaxta icazə verin.

Zəmanət şərtləri və deqradasiya nə kimi görünür

Zəmanət varianta və bazara görə 5-10 il davam edir, hüceyrələri, BMS, LCD və korpusu bir vahid kimi əhatə edir.

Tutum itkisi tədricən baş verir; 0.5C-də 6000 dövrədən sonra paket ən azı 80% saxlayır. Üç ildən sonra etiketdən bir qədər aşağıda oxunması normaldır.

Arızalar RS485 və ya CAN üzərindən oxunan BMS jurnalından diaqnoz edilə bilər. İxrac faylı təsirə məruz qalan hüceyrə qrupunu sayta baş çəkmədən müəyyən etməyə imkan verir.

Əvəzedici paketlər anbardan göndərilir; çox paketli qurğularda bankın qalan hissəsi işləməyə davam edərkən bir vahid dəyişdirilə bilər.

Rutin texniki qulluq tələb olunmur. Terminalların, montaj boltlarının və ventilyasiya boşluğunun illik vizual yoxlanılması tövsiyə olunur.

Dəstək zənglərinə səbəb olan quraşdırma xətaları

Yanlış: 85 kq-lıq bir paketin alçıpan üzərinə bərkidilməsi. Düzgün: hörgü və ya nominal polad çərçivəyə bərkidin, bərkitmələr variantın ümumi çəkisi ilə yoxlanılır.

Yanlış: soyuq bir iqlimdə isidilməmiş qarajda quraşdırma. Düzgün: doldurma pəncərəsi 0°C-də başlayır. Bunun altında BMS dizaynı ilə yükləməni bloklayır.

Yanlış: çeviricinin DC pəncərəsini təsdiqləməzdən əvvəl qoşulma. Düzgün: əvvəlcə 20~29.2V, 40.5~54V və ya 43.2~57.6V-ni çeviricinin məlumat cədvəlinə uyğun yoxlayın.

Yanlış: rabitə kabelinin ötürülməsi, çünki kabelsiz doldurulur. Düzgün: CAN və ya RS485 olmadan çevirici SOC-u oxuya və ya BMS limitlərinə əməl edə bilməz.

Yanlış: qurğunun möhürlənmiş şkafda yığılması. Düzgün: o, fanatsız təbii konveksiyaya əsaslanır. Təlimatda göstərilən boşluğu buraxın və ya hüceyrələr istiləşir və həyatlarını itirirlər.

Sahə İstifadəsindən Quraşdırma Qeydləri

Andalusiyadakı bir quraşdırıcı 2025-ci ildən bəri hibrid çeviricilərlə yanaşı təxminən otuz 10,24 kVt/saatlıq qurğu quraşdırmışdır. Bildirilən əsas fayda, sifariş verməzdən əvvəl hər bir çevirici modelinə qarşı CAN protokolunun təsdiqlənməsidir ki, bu da istismara vermə problemlərini azaldır.

Limassolda iki 5,12 kVt-saatlıq qurğu işlədən bir ev sahibi bildirdi ki, cütləşmə ilk cəhddə işə yaradı. LCD ekran elə bucaqlıdır ki, paket çiyin hündürlüyündən yuxarı olduqda onu oxumaq çətin ola bilər; montaj mövqeyini seçərkən bunu nəzərə almağa dəyər.

Almatıdakı distribyutor isidilməmiş qarajlarda quraşdıran müştərilərin 0°C-də şarj kəsilməsi ilə qarşılaşdığını və qüsuru qəbul etdiyini bildirdi. Kotirovka sənədlərinə qızdırılan yer tələbinin daxil edilməsi ilə bağlı şikayətlər həll olundu.

Tez-tez verilən suallar

S: Hansı gücü seçməliyəm?

A: Ehtiyat və Günəş enerjisi üçün 10 kVt/saatlıq Ev Batareyasının Enerji Saxlama Sistemi üçün ölçü, gündəlik deyil, bir gecədə istehlaka qədərdir. Gecədə 4-6 kVt/saat 5,12 kVt-a uyğun gəlir; 8-10kWh 10.24kWh modelinə işarə edir.

S: O, mənim çeviricimlə işləyəcəkmi?

A: Marka və modeli təqdim edin. BMS RS485, RS232 və CAN-ı dəstəkləyir; protokol xəritəsi sifariş verməzdən əvvəl təsdiqlənir.

S: Onu kənarda quraşdıra bilərəmmi?

A: No IP20 sudan qorunma təmin etmir. Yalnız daxili montaj - qaraj, köməkçi otaq, zirzəmi və ya zavod otağı.

S: 48V və 51.2V versiyalar arasında fərq nədir?

A: DC pəncərəsi. 48V qurğular 40.5~54VDC, 51.2V vahidlər 43.2~57.6VDC ilə işləyir. İnverterinizin giriş diapazonuna uyğunlaşın.

S: Nə qədər davam edəcək?

A: Ən azı 80% tutum saxlanılmaqla 0,5C və 25°C-də 6000-dən çox dövrə. Gündəlik velosiped sürdükdə bu, on beş ildən artıqdır.

S: Bir neçə paketi bir-birinə bağlaya bilərəmmi?

Cavab: Bəli, uyğun gərginlik və tutum paketləri paralelləşdirilə bilər. Konfiqurasiyanı təsdiqləmək üçün hədəf bank ölçüsünü təmin edin.

S: Onun soyutma və ya xidmətə ehtiyacı varmı?

A: Təbii soyutma, ventilyator yoxdur, müntəzəm texniki xidmət yoxdur. Havalandırma boşluğunu təmiz saxlayın və montajı hər il yoxlayın.

S: Hansı sertifikatları daşıyır?

A: CE, ROHS və FCC, üstəgəl 25.6V100Ah variantında UN38.3, MSDS və ISO9001. UN38.3 və MSDS hər sifarişlə göndərilir.
