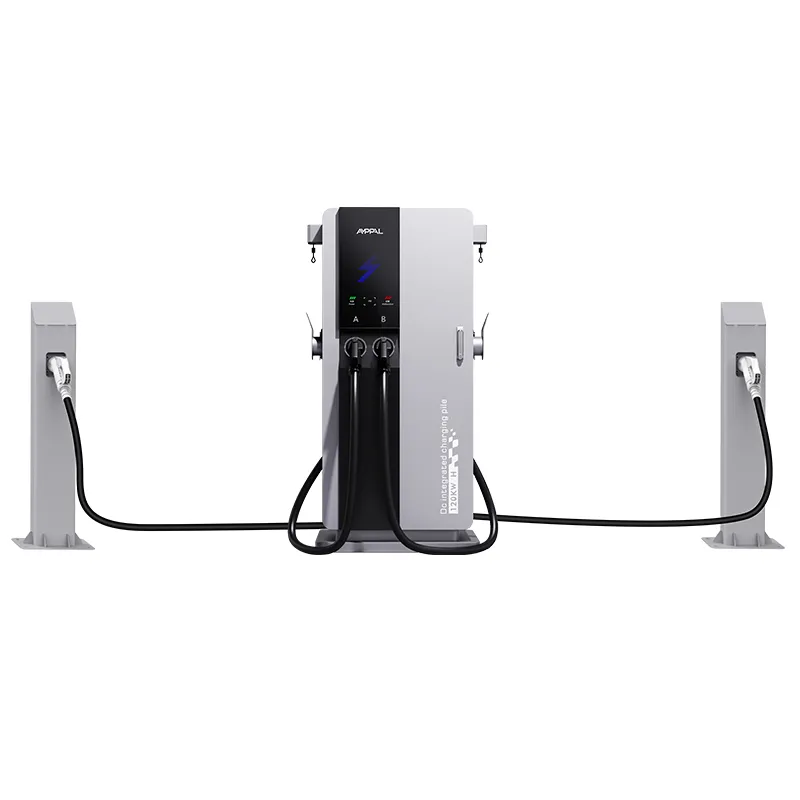

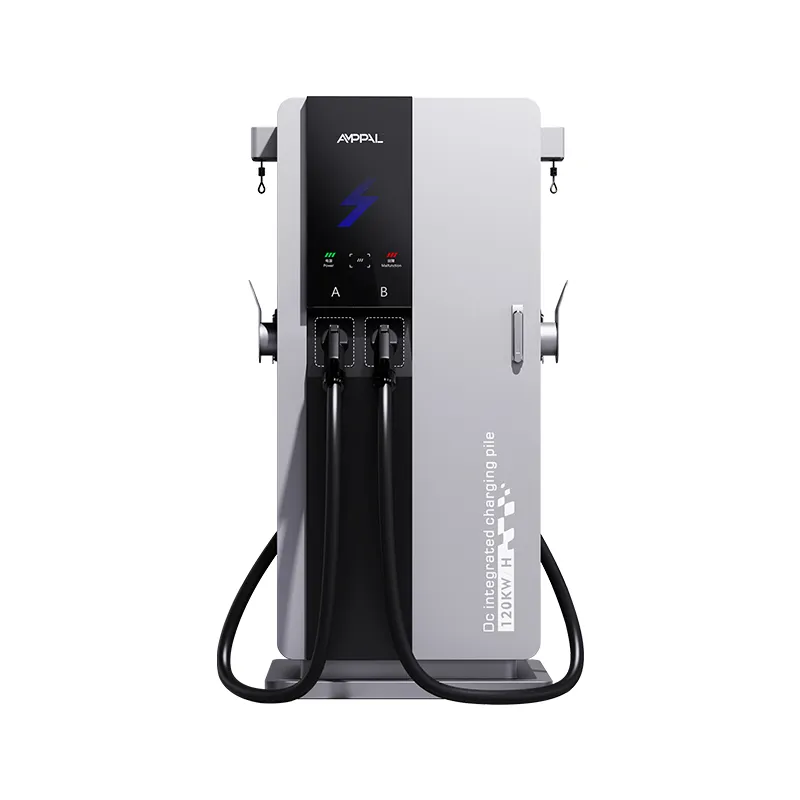

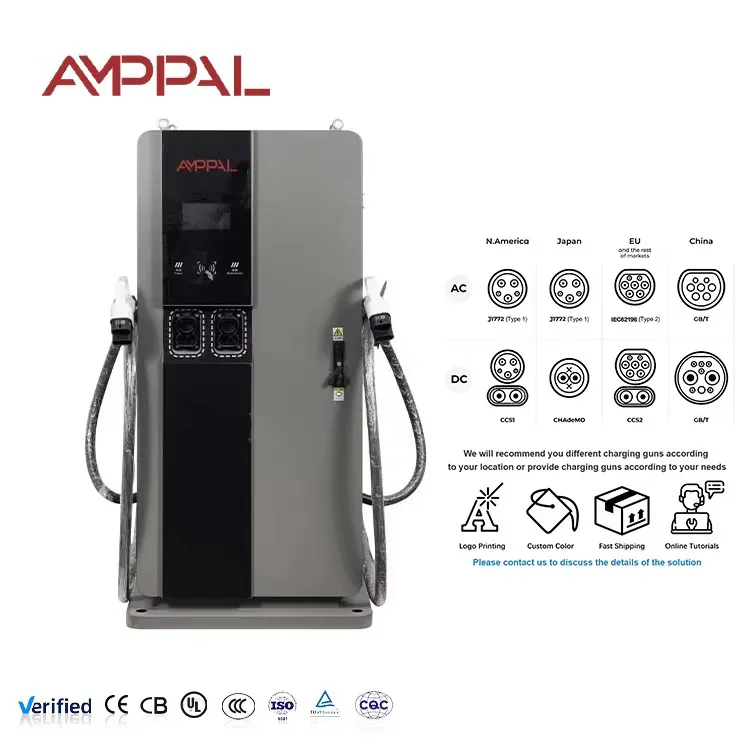

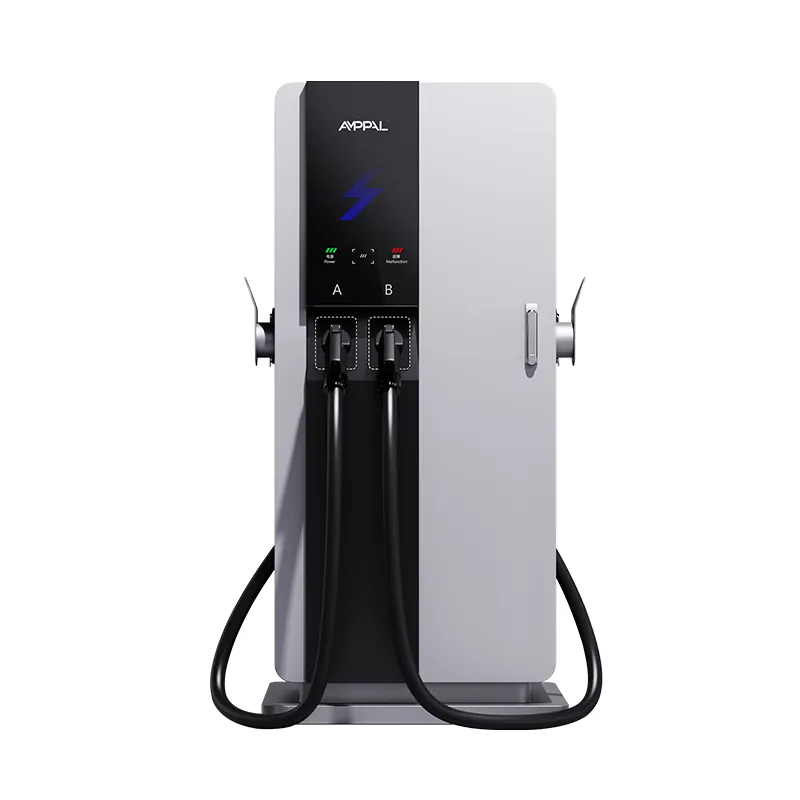

Avtobus və Donanmanın Doldurulması üçün 160kV İnteqrasiya edilmiş Yüksək Sürətli DC EV Şarj Cihazı

160 kVt gücü 750 mm genişlikdə olan qülləyə qablaşdırmaq ilk növbədə istilik problemidir

Hər kəs 160 kVt modulları böyük bir şkafda bağlaya bilər; çətin tərəfi qapının eni olan bir qüllədə bunu etməkdir. AF-DC-160-Y-B-O-3/4/5-H 750 × 550 mm baza üzərində 1700 mm hündürlüyə malikdir və məcburi hava ilə soyutma zamanı 160 kVt rektifikator pilləsinə malikdir - maye döngəsi, soyuducu yoxdur, soyuducu inventar yoxdur.

Mühəndislik məsələsi heç vaxt modulların olub-olmaması deyildi - hava axını boğmadan və ya elektronikanı bişirmədən tullantı istiliyi kiçik bir bədəndən necə çıxarmaq olar. Cavab şaquli hava yolu, modulun pilləli yerləşdirilməsi və həddindən artıq istidə avadanlıqları qoruyan deating məntiqidir.

Normal şəraitdə aqreqat 160 kVt-a tam gücü çatdırır və o, öz istilik vəziyyətini OCPP üzərindən bildirir ki, operatorlar nasazlığa çevrilməzdən əvvəl problemləri görürlər.

Kompakt 160kVt-ı Mümkün Edən Termal Seçimlər

Şaquli soyutma yolu: hava yan suqəbuledicilərə az daxil olur və yuxarıdan çıxır, buna görə də istilik içəridə yığılmaq əvəzinə hava axını ilə yüksəlir.

Pilləkən modul düzülüşü baca effekti yaradır; Hər bir modul qonşuları ilə hava üçün mübarizə aparmaqdansa, öz suqəbuledici zonasını əldə edir.

Temperaturla idarə olunan ventilyator nəzarəti: fanatlar aşağı yükdə boş işləyir və yalnız istilik tələb etdikdə eniş edir, bu da normal işləməyi sakit saxlayır.

Nəşr edilmiş əyri ilə məntiqi pozma: çıxış bağlanmaq əvəzinə həddindən artıq mühit istisində azalır və temperaturlar düşəndə ​​bərpa olunur.

Tam -25°C-dən +50°C-dək işləmə diapazonu yalnız laboratoriyada 20°C-də deyil, normal şəraitdə də 160kVt gücünə malikdir.

Sızma üçün maye dövrəsi yoxdur: məcburi hava soyuducu, nasos və şlanqın nasazlıq rejimlərini tamamilə aradan qaldırır.

Texniki Spesifikasiyalar

AF-DC-160-Y-B-O-3/4/5-H-nin zavod spesifikasiyası tam göndərildiyi kimi.

Kompakt 160 kVt-ın saxlandığı tələbkar saytlar

Şəhər sürətli şarj guşələri: split sistemin heç vaxt sığmayacağı quruda kiçik bir yerdə 160 kVt seanslar.

Magistral yola bitişik pərakəndə satış: tam saat gözləmək istəməyən sürücülər üçün 15-30 dəqiqəlik qısa dayanacaqlar.

Şirkət avtomobil parkları: iclaslar və növbələr arasında işçi EV-ləri üçün sürətli dönüş.

Hava limanı və stansiyanın enmə zonaları: örtüyü təmizləyən kompakt ərazidə yüksək dövriyyə.

Donanma meydançalarının 60-80 kVt-dan təkmilləşdirilməsi: eyni sayda dayanacaq yerlərindən hər növbədə daha çox enerji.

Hava axını, azalma və -25°C ilə +50°C Çıxış əyrisi

Soyutma aşağıdan başlayır: iki yan suqəbuledici modulun cəbhələri üzrə hava paylayan plenumu qidalandırır və yuxarıya quraşdırılmış fanatlar isti havanı çıxarır. Daxili kanallar ölçülüdür ki, hər modul sırası təxminən bərabər axın görür – kiçik şkafların klassik nasazlığı bir isti sıradır və kanal həndəsəsi məhz bunun qarşısını almaq üçün mövcuddur.

Deating uçurum deyil, əyridir. -25°C ilə təqribən 40°C mühit arasında qurğu tam 160kVt enerji verir; yuxarıda, çıxış elektronikanı qorumaq üçün tədricən aşağı enir, sonra temperatur aşağı düşdükcə geri qalxır. Əyri təlimat kitabçasında çap olunur, beləliklə, təxmin etmək əvəzinə iqliminizə uyğun dizayn edə bilərsiniz.

Termal telemetriya OCPP üzərindən axır: suqəbuledici temperatur, modul temperaturu və fan sürəti hamısı uzaqdan görünür, beləliklə, bloklanmış filtr xətaya çevrilməzdən əvvəl jurnallarda görünür. Bu tək imkan xidmət mühəndislərimizə bölmənin hər hansı digər funksiyasından daha çox sayt ziyarətinə qənaət etmişdir.

İstilik dizaynını sübut edən sınaq rejimləri

Növ sınağı, deating əyrisini başdan sona doğrulamaq üçün 50°C kameranın içərisində tam 160 kVt gücündə qurğunu işlədir.

Yük sınağı zamanı termal görüntüləmə vahid göndərilməzdən əvvəl hər modul sırasını isti nöqtələr üçün yoxlayır.

Qəbul barmaqlıqları da daxil olmaqla korpusa 96 saat duz səpin.

Bütün diapazonda fan nəzarətini həyata keçirmək üçün 48 saatlıq istehsal yanma dövrü yük səviyyələri.

Çatdırılmadan və kobud sahədə işləmədən xilas olmaq üçün modul montajları və fan qurğularında vibrasiya sınağı.

Modullar daxili olaraq -30 ° C-dən + 55 ° C-ə qədər qiymətləndirilir; tam vahid -25°C-dən +50°C-dək müəyyən edilmişdir.

3-Series 160kW qurulması: Modullar, Kanallar və Tork

Addım 1. Levha polad lazerlə profillidir və qabıq robotla qaynaqlanır, eyni əməliyyatda hava axını delikləri kəsilir.

Addım 2. Formalaşma TRUMPF əyləclərində baş verir; sonra qabıq əvvəlcədən müalicə olunur, örtülür və müalicə olunur.

Addım 3. Daxili kanal qurğusu əvvəlcə elektronikadan əvvəl quraşdırılır, çünki hava axını yolu qalan hər şeyi müəyyənləşdirir.

Addım 4. Rektifikator modulları termal birləşmə və fırlanma momenti ilə idarə olunan vintlər ilə pilləli sıralarda quraşdırılır.

Addım 5. AC giriş mərhələsi və dalğalanmadan qorunma AC xəttində naqillidir.

Addım 6. HMI, nəzarətçi və ventilyator massivi DC xəttində quraşdırılır və naqillənir.

Addım 7. 160 kVt-da yük testi hər bir vahid üçün temperatur, hava axını və səmərəliliyi qeyd edir.

Addım 8. 48 saatlıq yanma, sonra yekun yoxlama; 2024-cü ildə məcmu tədarüklər bir milyon ədədi keçdi.

Yığcam 160 kVt təyin etməzdən əvvəl: Bu üç şeyi yoxlayın

Birincisi, qidalandırıcı. 380V-də 160kVt, marjadan əvvəl hər bir fazaya təxminən 240A çəkir, buna görə də sayt məlumatları yoxlama siyahımızla xidməti təsdiqləyin. Əgər sayt bunu təmin edə bilmirsə, cihaz zəifləyəcək və ya işə düşəcək və siz istifadə edə bilməyəcəyiniz enerji üçün pul ödəmisiniz.

İkincisi, iqlim. Nəşr edilmiş azalma əyrisi sizə 45°C yayda nə gözlədiyinizi bildirir; Ətraf mühitin 50°C-dən yuxarı olan ərazilər bunun əvəzinə bizimlə maye ilə soyudulmuş diapazon haqqında danışmalıdır, çünki məcburi havanın öz sərhədləri var və biz bunu açıq şəkildə söyləyəcəyik.

Üçüncüsü, suqəbuledici boşluq. Təlimat yan suqəbuledicilərin ətrafında boş yer müəyyənləşdirir və küncə sıxılmış qüllə ən çox ehtiyac duyduğunuz anda isti işləyəcək və zəifləyəcək. Və plan yük maşınının saatlarla doldurulması üçün 160 kVt-a davamlıdırsa, daha böyük bir kabinet və ya split sistem dürüst seçimdir.

Niyə AMPPAL-ın yığcam 160 kVt gücü bir çox saytlar üçün daha böyük bir qutuya çatır?

3-seriyanın qalan hissəsi kimi eyni 750 × 550 mm yastiqciq, buna görə də 160 kVt-a qədər hərəkət etmək yeni tikinti işləri demək deyil.

Soyuducu maye ehtiyatı olmayan, nasosa texniki qulluq göstərməyən və sızma riski olmayan hava soyutma - soyuducu dövrəsinin qırılması üçün başqa bir şey olduğu isti, tozlu bazarlarda əsl üstünlükdür.

Rəsm təsdiq edildikdən sonra 15-20 iş günü çatdırılma; Bir konteynerdən MOQ.

CE, TUV, UL və CB sertifikatları kotirovkaya daxildir.

Uzaqdan görünən termal telemetriya, 200-dən çox stansiyanı idarə edən bir komanda tərəfindən dəstəklənir.

Həssas elektronika ilə 160 kVt gücündə bir qüllənin yığılması və daşınması

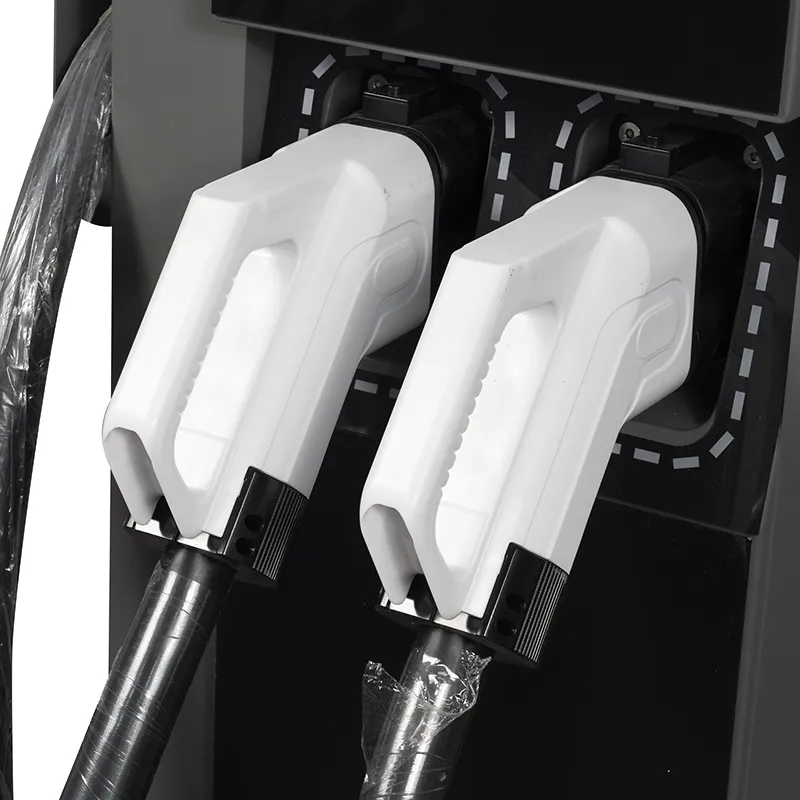

Avtobus və Donanmanın Doldurulması üçün 160 kVt İnteqrasiya edilmiş Yüksək Sürətli DC EV Şarj Cihazı 1700 mm gövdə üçün ölçüləri olan polad çərçivəli qutuda, fan çıxışları və HMI ətrafında daxili yastıqla dik vəziyyətdə yüklənir. Bağlayıcı və kabel sandığın içərisində ayrıca yastıqlı qutuda gəzir.

Yeşiklər yalnız dik rəftar nişanlarını daşıyır və yükləmə planı kotirovka ilə müşayiət olunur ki, konteyner planı sifarişə uyğun olsun. LCL sınaq daşımaları tələb əsasında təşkil edilir.

Şərtlər təyinat üçün FOB Ningbo və ya CIF-dir. Faktura, qablaşdırma vərəqi, konosament, mənşə sertifikatı və sınaq hesabatları yükləndikdən sonra 3 iş günü ərzində verilir.

İstilik-Kritik Kompakt Bölmə üçün Xidmət və Ehtiyat hissələri

Modulları, fanatları və nəzarətçini əhatə edən 2 illik standart zəmanət.

Fan dəstləri və modul ehtiyat hissələri 5 iş günü ərzində çapraz göndərilir.

Uzaqdan termal jurnalın nəzərdən keçirilməsi: bloklanmış filtri və ya nasaz ventilyatoru cihazı işə salmazdan əvvəl görə bilərik.

Filtr dəyişdirmə cədvəli tozlu mühitlər üçün uyğunlaşdırılmış təlimatla birlikdə verilir.

Firmware yeniləmələri, o cümlədən fan-nəzarət və azaldıcı təkmilləşdirmələr.

Soyutma yolunu qoruyan quraşdırma qeydləri

Səhv: yan suqəbuledicilərin əkinçilər və ya işarələrlə bağlanması. Sağ: təlimatdakı boşluq zonalarını hər zaman təmiz saxlayın.

Səhv: qeydlərdəki filtr xəbərdarlığına məhəl qoymamaq. Sağ: filtri cədvəl üzrə təmizləyin və ya dəyişdirin, çünki azalma əyrisi ondan asılıdır.

Səhv: qülləni elə yerləşdirmək ki, onun isti qazı birbaşa qonşunun suqəbuledicisinə üfürüləcək. Sağda: qüllələri səndələyin ki, bir bölmənin çıxışı heç vaxt digər bölmənin girişini qidalandırmasın.

Səhv: 48°C istilik dalğası zamanı tam 160 kVt gücün gözlənilməsi. Sağda: ekstremal günlər üçün sessiya gözləntilərini təyin etmək üçün dərc edilmiş azalma əyrisindən istifadə edin.

Səhv: fanatların səssiz olduqları üçün xarab olduğunu fərz etmək. Sağda: aşağı yükdə səssiz fanatlar dizayn işləyir; səs-küy yalnız istiliklə yüksəlir.

Sahədə Kompakt 160kVt haqqında Mühəndislərin Rəyləri

Qazaxıstanın Almatı şəhərində bir depo mühəndisi çatdırılma donanması üçün üç qüllə işlədir. Qış temperaturu cihazın reytinqindən aşağı düşür, lakin şarj cihazları yalnız planlaşdırılmış filtr dəyişiklikləri ilə iki qış ərzində tam seanslar təqdim etdi; şikayət toxunma ekranının qalın əlcəklərlə yavaş reaksiya verməsidir.

Azərbaycanda, Bakıda yanacaqdoldurma məntəqəsinin operatoru 2025-ci ildə bir qüllə quraşdırıb. O, onu rəqibinin 160 kVt-lıq şkafı ilə müqayisə edir və iki qat daha böyükdür və hava axınının dizaynı yayda 40°C-yə çatır; Təəssüf odur ki, yuxarı egzoz qonşu nasos adasına toz salır, ona görə də kiçik bir deflektor əlavə etdilər.

BƏƏ-nin Dubay şəhərindəki ticarət mərkəzinin mühəndisi bölməni qapalı, kondisionerli körfəzdə idarə edir. Sərin qapalı mühit maşına hətta yayda da tam gücü saxlamağa imkan verir və binanın içərisindəki fan səs-küyü yuxarıdakı pərakəndə satış mərtəbəsi üçün kifayət qədər aşağı qalır; onların yeganə tələbi uzaq termal jurnallar üçün daha uzun saxlama müddəti idi.

Tez-tez verilən suallar: 160 kVt yığcam şarj cihazının istilik performansı

S: Bölmə həqiqətən kompakt qüllədə 160 kVt gücünə malikdirmi?

A: Bəli, normal mühit şəraitində; təlimatdakı azalma əyrisi çıxışın həddindən artıq istidə necə davrandığını dəqiq göstərir.

S: Maye ilə soyudulur?

A: Xeyr, bu məcburi havadır. Bu, həddindən artıq mühitlərdə azalma əyrisi qiymətinə soyuducu, nasoslar və sızma riskini aradan qaldırır.

S: Nə qədər icazə lazımdır?

A: Təlimat yan suqəbuledicilərin ətrafında və yuxarı egzozun üstündə boş yeri müəyyən edir - adətən hər tərəfdən bir metrin altında.

S: 50°C mühitdə nə baş verir?

A: Vahid bağlanmaq əvəzinə dərc edilmiş əyri üzrə çıxışı azaldır və temperatur aşağı düşdükcə bərpa olunur.

S: Filtrlər nə qədər tez-tez dəyişdirilir?

A: Hər 3-6 aydan bir normal yerlərdə, daha çox tozlu mühitlərdə; loglar hava axını azaldıqda xəbərdarlıq edir və dəyişdirmə 15 dəqiqəlik bir işdir.

S: Yük maşınlarını doldura bilərmi?

A: Əsasən sərnişin EV və yüngül mikroavtobuslar; davamlı ağır yük maşını dövrələri istiliyi saatlarla çəkir və maye ilə soyudulmuş çeşidimiz bu sahələrə daha yaxşı xidmət edir.

S: qidalandırıcı tələb nədir?

A: 380V-da, marjadan əvvəl hər faza üçün təxminən 240A; sayt məlumatı yoxlama siyahısı ilə xidməti təsdiqləyin.

S: Zəmanətə nə daxildir?

A: Güc modulları, soyuducu fanatlar və idarəetmə lövhəsi üzrə iki il. Fanatlar 160 kVt-lıq kompakt şkafın köhnəlmə elementidir və onlar örtülüdür.
