Kommersiya EV Donanmaları üçün 80 kVt Yüksək Səmərəli İnteqrasiya edilmiş DC Sürətli Şarj Cihazı

Transformatorunuza İcarəçi kimi baxan 80 kVt gücündə şarj cihazı

Bu şarj cihazı saytınızın transformatorundan çəkdiyi hər kilovat-saat təmiz, yaxşı işləyən AC kimi gəlir - bu, AF-DC-80-Y-B-O-4-H-nin arxasında duran mühəndislik qərarıdır və buna görə də bu 80 kV-lıq inteqrasiya edilmiş DC sürətli şarj cihazı bazarlıqdan daha çox faydalı dərəcəli yoxlama siyahısına daxildir. Güc əmsalı ≥0.99 səviyyəsindədir və ümumi harmonik təhrif ≤5% olaraq qalır, ucuz idxalda nadir hallarda müşahidə etdiyiniz rəqəmlər.

Bunun niyə kağız üzərində əhəmiyyəti var? Zəif güc faktorlu şarj cihazını qidalandıran transformator əlavə reaktiv cərəyan daşıyır, daha isti işləyir və elektrik hesabınıza heç kimin xəbərdarlıq etmədiyi reaktiv enerji ödənişləri daxil ola bilər.

Şkaf 1620 x 750 x 560 mm, nominal 80 kVt, 300-dən 1000V-a qədər sabit güclə 200-1000VDC çıxışdır. Biz onu Yueqing, Zhejiang şəhərində qururuq, burada şəbəkə kodları enerji keyfiyyətinə ciddi yanaşır. Bu səhifə əməliyyatınız üçün rəqəmlərin nə demək olduğunu izah edir.

PF ≥0.99 Girişin Özünü Ödənişinin Beş Yolları

Reaktiv gücə görə cərimələr yoxdur: PF ≥0,99-da şarj cihazı sayğacın müqavimətli yükü kimi görünür, ona görə də kommunal xidmətlər kVA və ya reaktiv enerji üçün sizdən ödəniş tələb etmir.

THD ≤5% paylaşılan transformatorları sərin saxlayır: transformatorda və neytral naqillərdə dolaşan harmonik cərəyanlar aşağı səviyyəli şarj cihazlarının istehsal etdiyinin bir hissəsinə qədər kəsilir.

Şəbəkəyə qoşulmanın daha sadə təsdiqi: bir çox kommunal şirkətlər DC quraşdırmaları üçün harmonik və güc faktoru bəyannamələrini tələb edir; test hesabatlarımız hər ikisini tam yüklə əhatə edir.

Qonşulara uyğun əməliyyat: qidalandırıcını paylaşan bir otel və ya ofis doldurma seansları başlayanda yanıb-sönən işıqları və ya sıfırlanan elektronikanı görməyəcək.

Sayt aktivlərinin daha uzun ömrü: daha az reaktiv cərəyan və daha az harmonika transformator, kabel və keçid qurğularının daha soyuducu və daha yavaş işləməsi deməkdir.

Üstündə 95% pik səmərəlilik: girişi təmizləyən eyni SiC güc mərhələsi də istilik kimi daha az enerji sərf edir.

Texniki Spesifikasiyalar

Harmoniklərin Sizi Problemə Çıxardığı Saytlar

Almaniya və Fransadakı biznes parkları, burada bir ümumi 630 kVA transformator ofisləri, CNC maşınlarını və şarj cihazlarını bir avtobusda qidalandırır.

Türkiyə və Yunanıstandakı mehmanxanalar, burada qonaqlar bir şarj cihazı mətbəxlə eyni qidalandırıcıda səhv davranarsa, yanıb-sönən işıqlardan şikayətlənirlər.

Böyük Britaniya və Hollandiyadakı donanma anbarlarında 8-20 şarj cihazı işləyir, burada bir çox vahidlər arasında harmonik yığılma real riskdir.

Elektrik komandası icarə müqaviləsini imzalamazdan əvvəl hər bir yük profilini nəzərdən keçirən BƏƏ və Səudiyyə Ərəbistanında ticarət mərkəzinin damları.

Meksika və Braziliyada bələdiyyə qarajları, burada kommunal xidmət kommersiya tarifini təsdiq etməzdən əvvəl enerji keyfiyyətini yoxlayır.

Güc Mərhələsinin içərisində: PFC, Harmonika və Yük Bankı

DC şarj cihazının rektifikatoru AC cərəyanını DC-yə çevirir və sadəlövh düzəldici yalnız gərginliyin pik nöqtəsinə yaxın dar impulslarda cərəyan çəkir. Bu impulslar harmonikdir - 250 Hz, 350 Hz, 450 Hz və ondan kənarda cərəyan - heç bir faydalı iş görmür. AF-DC-80-Y-B-O-4-H, giriş cərəyanını gərginliklə fazada hamar sinus dalğasına çevirən aktiv ön hissədən (PFC) istifadə edir.

İkinci mərhələ həmin təmiz DC-ni avtomobilin istədiyi 200-1000VDC-ə, 300-dən 1000V-a qədər sabit gücə çevirir. 800V yük maşını və 400V sedan hər ikisi şarj əyrisinin düz hissəsində 80 kVt-a yaxınlaşır.

Davranışı özünüz yoxlaya bilərsiniz: test hesabatlarımız THD və PF-ni 25%, 50%, 75% və 100% yüklə göstərir, çünki boş vəziyyətdə yalnız təmiz görünən şarj cihazı dəyərsizdir. Saytın tək xətt diaqramını və transformator kVA-nı bizə göndərin və mühəndislərimiz yükün təsirini hesablayacaqlar - adətən bir gün ərzində.

Sertifikatlar və onların arxasındakı sınaq nöqtələri

Biz UL, CE, CB, TUV və CCC; soruşun və biz bu vahid üçün uyğun sertifikat fayllarını e-poçtla göndərəcəyik.

Hər bir partiya modullar, birləşdiricilər və PFC induktorları arasında temperaturları qeyd edərək tam yükdə 48 saat ərzində yandırılır.

Güc keyfiyyəti kalibrlənmiş yük bankında hər partiya üçün yoxlanılır, PF və THD dörd yükləmə nöqtəsində tutulur.

Təhlükəsizlik dəsti (13 funksiya) EN IEC 61851-1:2019 və 61851-23:2014 standartlarına uyğundur.

Şkaflar IP54 sertifikatına malikdir, duz sprey nümunələri 96 saat saxlanılır; əməliyyat bandı -25C ilə +50C arasında işləyir.

Levhadan Yük Bankına: İstehsal Yolu

Mərhələ 1: təbəqə polad lazerlə kəsilir, pudra ilə vurulur və toz boyadan əvvəl FANUC ilə əlaqəli xətlər üzərində əyilir.

Mərhələ 2: istehsal davam edərkən hər bir örtük partiyasından nümunə duz çiləyici kameraya daxil olur.

Mərhələ 3: AC xəttində qurulmuş giriş mərhələləri və PFC lövhələri; DC xəttində güc modulları - ayrı stansiyalar.

Mərhələ 4: SiC modullarının, EMI filtrlərinin, birləşdiricilərin və ölçmə komponentlərinin daxil olan yoxlanışı.

Mərhələ 5: tork ilə idarə olunan terminallarla əl naqilləri və hər birləşmənin vizual yoxlanılması.

Mərhələ 6: 40C mühitdə 48 saat ərzində PF, THD, səmərəlilik və rabitə sabitliyi dəqiqəbə dəqiqə qeyd olunur.

Mərhələ 7: proqram təminatı flash, serverimizə qarşı OCPP 1.6j testi, sonra enerji keyfiyyətinin son yük bankı yoxlanışı.

Mərhələ 8: qablaşdırma və paletləmə; Konteyner yüklənməzdən əvvəl göndərilmədən əvvəl fotoşəkillər poçt qutunuza düşür.

Uyğunluq Yoxlanışı: Bu Kabinet Düzgün Uyğundurmu?

Saytınız transformatoru digər yüklərlə paylaşdıqda, kommunal xidmətiniz enerji keyfiyyəti bəyannaməsini tələb etdikdə və ya harmonikləri yığılacaq bir neçə qurğu quraşdırdığınız zaman AF-DC-80-Y-B-O-4-H seçin. Əgər əmlak meneceriniz əvvəlki layihədə güc faktorunu qeyd edibsə, bu model həmin söhbəti bitirir.

Saytda səxavətli boşluq olan xüsusi transformator varsa, kommunal xidmətiniz heç vaxt harmonikləri yoxlamırsa və siz sadəcə olaraq avtomobilləri dolduran ən ucuz 80 kVt-luq qutuya ehtiyacınız varsa, bu şarj cihazı sizin üçün deyil. 800V taksilər üçün 30 dəqiqəlik seanslara ehtiyacınız varsa, bu da yanlış seçimdir; 120 kVt və ya 160 kVt-a qədər addım.

Əmin deyilsiniz? Tək xətt diaqramını və transformatorun reytinqini göndərin. Biz harmonik baş boşluğunu hesablayırıq və təkmilləşdirmədən bir, iki və ya altı vahidin qidalandırıcınıza uyğun olub-olmadığını səmimi şəkildə söyləyirik.

Fabriklə Mübarizə Vasitəçi ilə Mübarizəyə Dəstəkdir

PFC dizaynı və şəbəkə kodları ilə bağlı texniki suallarınız satıcının gələn qutusu vasitəsilə deyil, birbaşa Yueqingdəki mühəndislərimizə ünvanlanır.

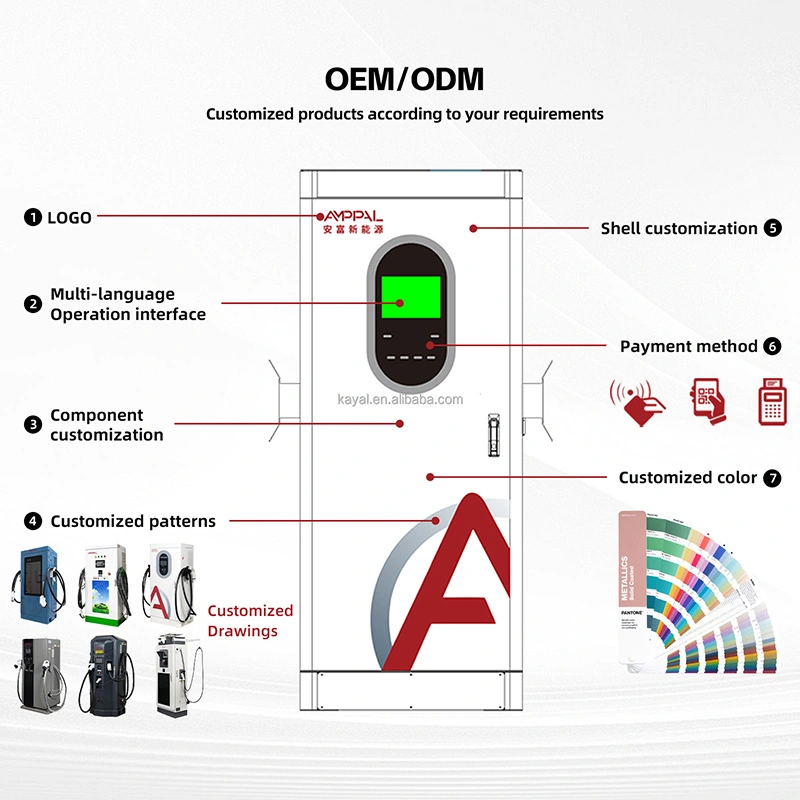

Bir zavoddan OEM/ODM: fərdi rəng, loqo, proqram təminatının defoltları və öz backend konfiqurasiyanız, hamısı zavodda edilir.

Ehtiyat hissələri 15-20 iş gününə buraxılır; xüsusi sifarişlər təxminən 7-10 gün daha uzun müddət davam edir.

Yeni bazarlar üçün 1 vahiddən sınaq sifarişləri qəbul edilir; 10+ ədəd üçün konteyner qiymətləri.

Zəmanət hissələri DHL/FedEx tərəfindən təsdiq edilmiş iddiadan sonra 48 saat ərzində uçur; uzaqdan diaqnostika OCPP bağlantısı üzərində işləyir.

Yeşiklər, Konteynerlər və Gömrük Sənədləri

Hər qutuda partiyanın enerji keyfiyyəti hesabatı, eləcə də bölmə var - gömrük brokerinizin və kommunal xidmətlər üzrə rəyçinin hər ikisinin istəyə biləcəyi fayl. Şkafın çəkisi təxminən 300 kq-dır; kontrplak qutusu 60-80 kq əlavə edir və 10-14 qutu 40HQ konteynerinə uyğun gəlir.

CIF, CFR və ya DDP-yə üstünlük vermədiyiniz halda FOB Ningbo və ya Şanxay tətbiq olunur. Palet diaqramı qablaşdırmadan əvvəl verilir ki, yük maşını əvvəlcədən sifariş oluna bilsin.

Sifarişlə göndərilən sənədlər: kommersiya fakturası, qablaşdırma siyahısı, mənşə sertifikatı, CE/TUV faylları və PF/THD hesabatı.

Xidmət şərtləri: İki il əslində nələri əhatə edir

Modullar, nəzarətçi və filtrləmə mərhələsi üzrə iki illik müddət. PFC bölməsi ucuz vahidlərdə sakitcə pisləşən hissədir; bizimki açıq şəkildə əhatə olunur.

Təsdiqlənmiş iddialar kuryerə ehtiyat hissələrini 48 saat ərzində verir - Avropada adətən 3-5 iş günü.

Mikroproqram və parametr yeniləmələri OCPP vasitəsilə uzaqdan ötürülür - əksər məsələlər heç vaxt sayta baş çəkməyə ehtiyac duymur.

İlk quraşdırmalar video işəsalma çağırışı alır - torpaqlama, naqil və arxa uç cütləşməsi canlı olaraq nəzərdən keçirilir.

Təklif olunan iş rejimi: filtrlər hər 6 aydan bir təmizlənir, terminallar hər il tormozlanır və yeni yüklər avtobusa qoşulduqda giriş dalğa forması yenidən yoxlanılır.

Quraşdırma Qeydləri: Yanlış və Doğru

Səhv: Bu şarj cihazını motor sürücüsü harmonikləri ilə onsuz da ağır olan qidalandırıcıya endirmək, sonra sayt problemlərinə görə bölməni günahlandırmaq. Sağ: əvvəlcə gələn dalğa formasını ölçün; Mühəndislərimiz lazım olduqda qeydi və ölçüsün azaldılmasını şərh edir.

Yanlış: Neytral keçiricinin heç vaxt üç fazalı qidalanmada cərəyan keçirmədiyini fərz etsək. Sağ: THD ≤5% neytral yükü kiçik saxlayır, lakin AC girişi hələ də təlimata uyğun olaraq simli olmalıdır - göstərildiyi kimi 4 nüvəli və ya 5 nüvəli.

Səhv: Tutumu yoxlamadan qurğunun kiçik generatordan işə salınması. Sağda: bu PFC girişini qidalandıran generator sabit gərginliyə və tezlikə ehtiyac duyur; başlanğıc və davamlı yük üçün qiymətləndirildiyini təsdiqləyin.

Səhv: İllik fırlanma anı yoxlanışı atılır, çünki qurğu heç vaxt işə düşmür. Sağ: 80 kVt-dan aşağı olan boş terminal yavaş-yavaş qızdırır; 15 dəqiqəlik çek ərinmiş çubuqdan daha ucuzdur.

Səhv: PF ≥0.99-a inanmaq saytın digər yüklərinə məhəl qoymamağa imkan verir. Sağda: şarj cihazı təmizdir, lakin transformator yenə də şindəki hər şeyə xidmət edir.

Operator Hekayələri: Rəqəmlər Onlar üçün Nə Etdi

Hollandiyadakı logistika parkı 2025-ci ilin oktyabr ayında soyuq anbarı qidalandıran 630 kVA-lıq ümumi transformatorda altı AF-DC-80-Y-B-O-4-H qurğusu quraşdırdı. Onların məsləhətçisi ümumi birləşmə nöqtəsində THD-ni ölçdü: altı şarj cihazı işləyəndə 4,9%, sınaqdan keçirdikləri iki daha ucuz qurğu ilə 11%. Onların şikayəti: qapının menteşələri qapının ağırlığına görə yüngülləşir.

Türkiyədəki bir otel şəbəkəsi Bodrum və Antalyada dörd ədəd yerləşdirdi. Onların şəbəkəyə qoşulma tətbiqi test hesabatları əlavə edildiyi üçün harmonik tədqiqat aparılmadan keçdi. Əməliyyat meneceri qeyd edir ki, 65dB fan səsi gecə hovuzun göyərtəsindən eşidilir.

Mexiko şəhərindəki bir pərakəndə satıcı eskalator bankını da qidalandıran damın üstünə iki blok qoydu. Ticarət mərkəzinin elektrik komandası enerji keyfiyyətinə görə digər iki markanın şarj cihazını rədd etmişdi; bu bir həftə ərzində nəzərdən keçdi. Narahatlıq: yan QR paneli tozu tez yığır.

Tez-tez verilən suallar

S: THD ≤5% praktikada tam olaraq nə deməkdir?

A: Giriş cərəyanının ümumi harmonik təhrifi tam yükdə əsasın 5%-də və ya aşağıda qalır. Praktiki olaraq, şarj cihazı saytınızın elektrik sisteminə az harmonik çirklənmə əlavə edir - əksər kommunal məhdudiyyətlər daxilində.

S: Bu şarj cihazı kommunal proqramımın reaktiv güc cəzalarını işə salacaqmı?

Cavab: Xeyr. Güc əmsalı ≥0,99 olduqda reaktiv komponent cüzidir, ona görə də reaktiv enerji və ya aşağı güc əmsalı üçün hesablanan kommunal xidmətlərin Sizi doldurmaq üçün heç bir əsası yoxdur.

S: Ayrı bir harmonik filtrə və ya güc faktorunu tənzimləyən qurğuya ehtiyacım varmı?

Cavab: Xeyr, kabinetin içərisindəki aktiv ön hissə hər ikisini edir. Bu modeli passiv rektifikator şarj cihazı ilə müqayisədə seçməyin mənası budur.

S: O, dizel generatorundan işləyə bilərmi?

Cavab: Bəli, əgər generator AC380V ±15% pəncərəsində sabit gərginlik və tezlik saxlayırsa və kifayət qədər tutuma malikdirsə. Təhlil etməzdən əvvəl generatorun ölçüsünü bizimlə təsdiqləyin.

S: PF göstəricisi tam yüklə ölçülür, yoxsa yalnız boş rejimdə?

A: Tam yükdə, həmçinin 25%, 50% və 75% yükdə. Partiya hesabatı bütün dörd nöqtəni göstərir - bunu soruşun.

S: Siz hansı şəbəkəyə qoşulma sənədlərini təqdim edirsiniz?

A: CE/TUV sertifikatları, PF və THD əyriləri ilə enerji keyfiyyəti test hesabatı və İngilis məlumat cədvəlləri. Bunlar Avropa, Yaxın Şərq və Latın Amerikasında əksər kommunal icmalları əhatə edir.

S: Təmizləyici enerji daha baha başa gəlirmi?

Cavab: Aktiv PFC mərhələsi ucuz düzəldici ilə müqayisədə bəzi komponentlərin dəyərini artırır - lakin bu, qarşısı alınacaq cəzalar, transformator təkmilləşdirmələri və xidmət çağırışlarının yanında kiçikdir.

S: 230V bir fazada 80 kVt işlədə bilərəmmi?

A: Xeyr, bu AC380V ±15% tələb edən üç fazalı qurğudur. Bir fazalı saytlar üçün, əvəzinə 40 kVt-a qədər divara quraşdırılmış DC şarj cihazlarına baxın.
