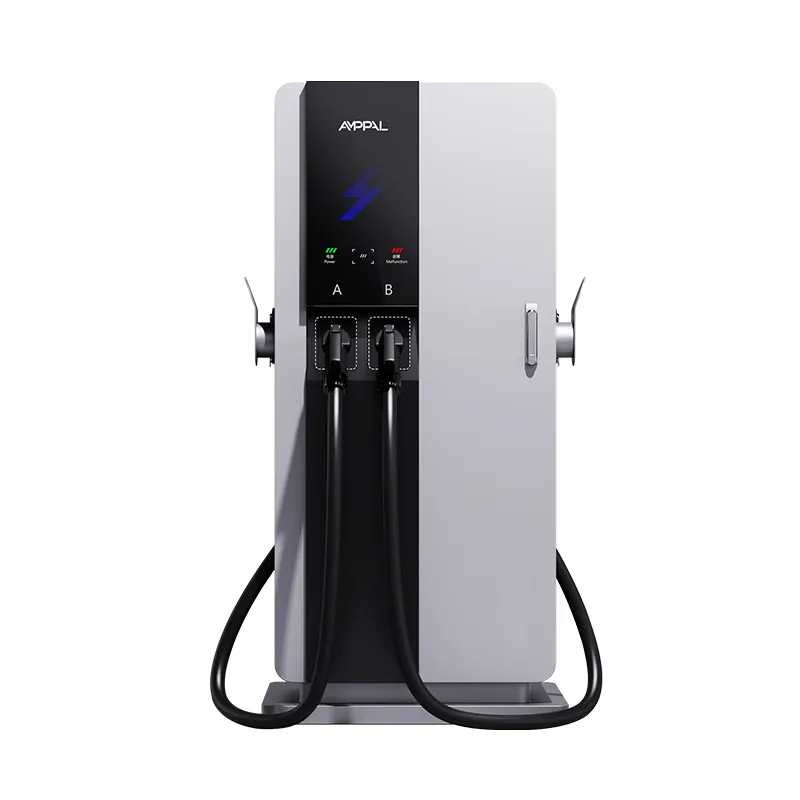

Magistral yolların istirahət yerləri üçün 180 kVt Ağıllı Yüksək Güclü DC Doldurma Stansiyası

Bir yığcam qüllə, beş birləşdirici standart: 180 kVt-lıq bütün formatlı şarj cihazı

Doldurma dünyası bir standart deyil; beşdir və hamısı eyni həyətdə görünür. AF-DC-180-Y-B-O-3/4/5-H, CCS1, CCS2, CHAdeMO, GB/T və NACS-ı dəstəkləyən Magistral Yol İstirahət Sahələri üçün 180 kVt-lıq Ağıllı Yüksək Güclü DC Doldurma Stansiyası ilə bu reallığa cavab verir, beləliklə, idxalçılar və qarışıq donanma operatorları artıq hansı bazara qoşulacağını təxmin etməyə ehtiyac duymayacaqlar.

200-1000VDC çıxış diapazonu tıxaclar qədər əhəmiyyətlidir: yeni 800V avtomobillər bandın yuxarı hissəsində, köhnə 400V avtomobillər isə aşağıda rahat oturur. Onların hamısı 7 düymlük sensor ekran, IP54 korpusu və 95% zirvə səmərəliliyi ilə 750 × 550 mm ölçüdə yaşayır.

Beş formatlı çeviklik hiylə deyil - bu, heç bir standartın təsvir edə bilmədiyi avtomobil əhalisinə xidmət edən stansiyalar üçün praktiki cavabdır. İdxalçı üçün eyni qüllə ehtiyat hissələrinin planlaşdırılmasını da asanlaşdırır: bir şkaf, bir nəzarətçi, beş dəyişdirilə bilən dəst.

Bir 180 kVt-lıq Bölmədə Beş Bağlayıcı Stansiyanız üçün Nə deməkdir

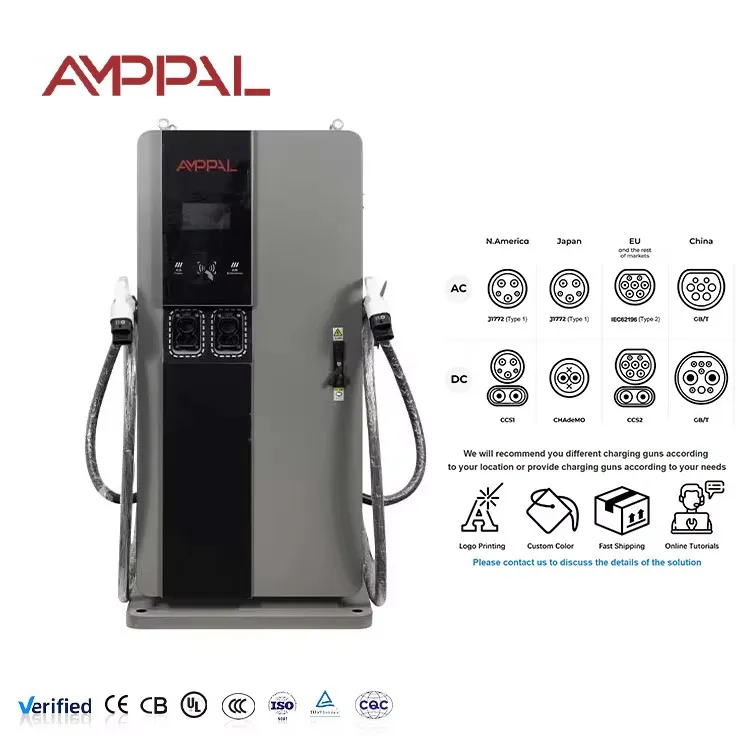

Lotdakı hər bir avtomobilə bir stansiya xidmət göstərir: Şimali Amerika üçün CCS1, Avropa üçün CCS2, Yapon idxalı üçün CHAdeMO, Çində istehsal olunan elektrikli avtomobillər üçün GB/T və Tesla ekosistemi üçün NACS.

İdxalçılar öz mərclərini hedcinq edirlər: əgər bazar bir tıxacda cəmləşirsə, digər körfəzlər heç vaxt qapalı aktiv deyildi, çünki vahid onlarla birlikdə göndərilir.

200-1000VDC çıxış köhnə 400V paketləri və yeni 800V arxitekturaları aparat dəyişikliyi olmadan əhatə edir.

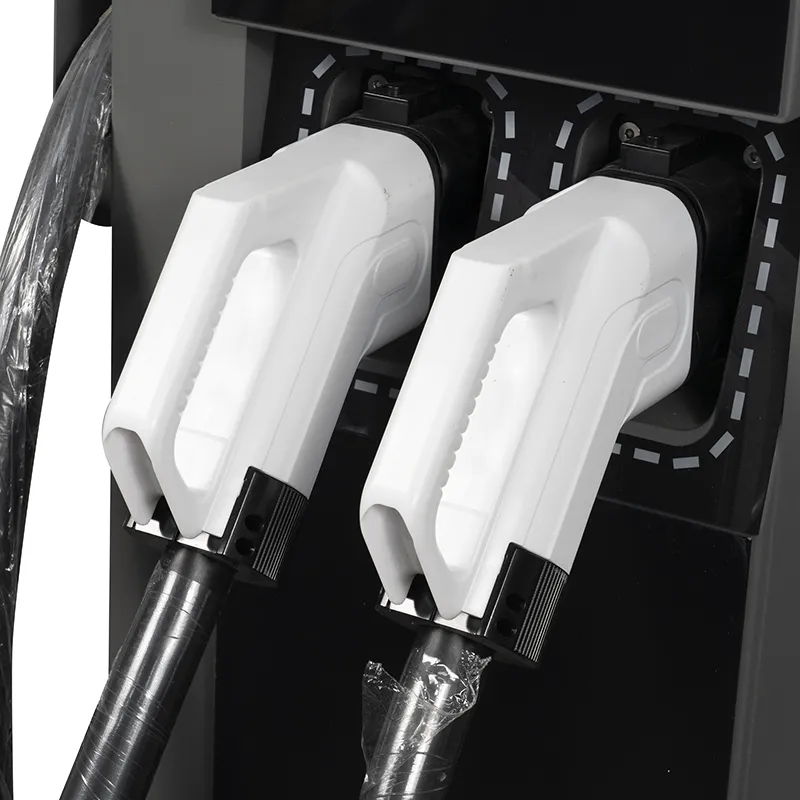

Bağlayıcı yuvalar sahədə xidmətə yararlıdır: bütün qülləni əvəz etmək əvəzinə, bir körfəz daha sonra dəyişdirilə və ya yenidən dayandırıla bilər.

İcarə və qarışıq donanma adapter qutularının daşınmasını dayandırır; sağ fiş artıq şkafdadır.

Təkmilləşdirmə yolu: bazarınızın bu gün ehtiyac duyduğu birləşdiricilərlə satın alın və donanma qarışığı dəyişdikdə başqalarını əlavə edin.

Texniki Spesifikasiyalar

AF-DC-180-Y-B-O-3/4/5-H-nin zavod spesifikasiyası tam göndərildiyi kimi.

180 kVt Bütün Formatlı Bölmə üçün İnşa edilmiş Qarışıq Donanma və Çox Ölkəli Saytlar

Sərhəd və tranzit dəhlizləri: turist və tranzit nəqliyyat vasitələri qonşu ölkələrdən müxtəlif tıxaclarla gəlir.

Hava limanında avtomobil icarəsi lotları: icarə parkları bir sıra Avropa, Asiya və Şimali Amerika avtomobillərini birləşdirir.

Limanlar və yük daşıyıcıları: yerli ehtiyat CHAdeMO və ya NACS işlədiyi halda idxal edilən avtomobillər GB/T və ya CCS2 tələb edir.

Səfirliklər, əcnəbi birləşmələr və rüsumsuz zonalar: həqiqətən beynəlxalq nəqliyyat vasitələri.

Bir neçə istehsalçıdan mikroavtobus və taksi idxal edən donanma operatorları: bir şarj cihazı, hər bir qoşqu.

Vahid CCS1, CCS2, CHAdeMO, GB/T və NACS-a necə xidmət edir

Güc mərhələsi birləşdirici-aqnostikdir: 200-1000VDC istehsal edir və nəzarətçi avtomobilin danışdığı protokol vasitəsilə sessiyanı müzakirə edir. Hər bir konnektor yuvası öz rabitə lövhəsini daşıyır, ona görə də sonradan standart əlavə etmək yeni bir şarj cihazı deyil, bir yuva dəyişdirmədir.

Protokol danışıqları plug-in zamanı avtomatik olaraq baş verir: qurğu birləşdiricini müəyyənləşdirir, əl sıxışdırmağa başlayır və avtomobilin tələbləri üçün gərginlik və cərəyan limitlərini təyin edir. Sürücünün naviqasiyası üçün heç bir menyu yoxdur, bu, hər əlavə kranın növbə gecikməsi olduğu məşğul stansiyada vacibdir.

Hər bir körfəz öz protokolundan danışdığından, qurğu hətta aralarında sıfır konfiqurasiya ilə CHAdeMO taksisi və CCS2 salonuna xidmət edə bilər. Sessiya məlumatları, diaqnostika və proqram təminatı yeniləmələri Ethernet, WiFi və ya 4G vasitəsilə OCPP 1.6/2.0 üzərində işləyir. Geniş gərginlik diapazonu eyni zamanda qurğunun köhnə 400V avtomobillərə imtina etmək əvəzinə zərif şəkildə xidmət göstərməsi deməkdir.

Beş Bağlayıcı Bölmənin Arxasında Standartlara Uyğunluq və Test

CE və TUV tip təsdiqi dəstəklənən birləşdirici standartları üzrə tam vahidi əhatə edir.

İxrac sənədləri faylı üçün UL və CB elektrik hesabatları mövcuddur.

Standartın əl sıxma tələblərinə qarşı hər bir bağlayıcı yuvasında protokola uyğunluq testi.

Korpusun və birləşdirici korpusun üzərinə 96 saatlıq duz püskürtün.

Çoxlu konnektor yuvaları və gərginlik səviyyələrində 48 saatlıq yanma dövrü seansları.

Daxili modullar -30°C-dən +55°C-yə qədər saxlayır. -25°C ilə +50°C arasında dərc edilmiş kabinet reytinqi birləşdiricilər daxil olmaqla bütün montajı əks etdirir.

İstehsal: Naqil qoşquları, birləşdirici yuvalar və 180 kVt güc mərhələsi

Addım 1. Şkaf qabığı lazer üzərində kəsilir və FANUC robotları tərəfindən qaynaqlanır, kəsiklər sifariş edilən birləşdirici seçiminə uyğun ölçülür.

Addım 2. TRUMPF əyləcləri ilkin emaldan, toz boyadan və bərkitmədən əvvəl panelləri əmələ gətirir.

Addım 3. 180 kVt-lıq rektifikator dəsti modul yuvasına termal birləşmə ilə quraşdırılmışdır.

Addım 4. Bağlayıcı yuvalar, hər birinin öz kabeli, rabitə lövhəsi və kilidləmə mexanizmi olan ayrı-ayrı alt birləşmələr kimi yığılır.

Addım 5. AC giriş naqilləri və dalğalanmadan qorunma AC xəttinə daxil olur.

Addım 6. HMI, nəzarətçi və yuva qoşquları DC xəttində quraşdırılmışdır.

Addım 7. 180 kVt-da yük testi vahid başına səmərəliliyi və çıxış gərginliyi diapazonunu qeyd edir.

Addım 8. Hər bir körfəz qablaşdırmadan əvvəl protokol simulyatoru ilə əl sıxma testindən keçir; 2024-cü ilə qədər bir milyon ədəd göndərildi.

İdxal bazarınız üçün birləşdirici dəstlərin seçilməsi

Bu gün bazarınızın həqiqətən idarə etdiyi körfəzləri sifariş edin və növbəti qəbul edə biləcəyi yerlər üçün yer buraxın. Üç qonşu ölkəni əhatə edən diler adətən CCS2 plus GB/T və ya CCS1 plus NACS alır və Yapon idxalının ümumi olduğu yerlərdə CHAdeMO əlavə edir.

Əgər lotunuz homojendirsə, bütün beş körfəz üçün ödəniş etməyin - hər bir buxta pula başa gəlir və bir standart konfiqurasiya daha ucuzdur. Çeviklik məcburi xüsusiyyət kimi deyil, qarışıq donanmalar və qeyri-müəyyən bazarlar üçün mövcuddur.

Nəqliyyat vasitələrini də nəzərdən keçirin: stansiyanız köhnə 400V taksilərə xidmət edirsə, 200-1000VDC diapazonu onları idarə edir, lakin seans vaxtları 180 kVt başlıqda nəzərdə tutulduğundan daha uzun sürəcək. Stansiya proqramında real gözləntiləri dərc edin.

Əgər saytınız tək brendli lotdursa - bir marka, bir fiş, turist yoxdur - pula qənaət edin və tək bayraqlı konfiqurasiya sifariş edin; bütün formatlı vahid öz qiymətini yalnız donanmanın həqiqətən qarışdığı yerdə qazanır.

Niyə Multi-Standart Kompakt Şarj Cihazları üçün AMPPAL?

Bir SKU-da beş birləşdirici variantı, zavodda bazar qarışığınıza uyğun olaraq quraşdırılmış və standarta uyğun olaraq etiketlənmiş yuvalar.

Rəsm təsdiq edildikdən sonra 15-20 iş günü çatdırılma; Bir konteynerdən MOQ.

Bölmə dəstlərini yenidən təchiz edin, beləliklə, bölmə dəyişdirilmək əvəzinə sizin donanma ilə birlikdə böyüyür.

Kotirovka paketində hesabat nüsxələri ilə CE, TUV, UL və CB sertifikatı.

Sifariş üçün OEM/ODM markası, HMI dili və konnektor etiketləri.

2014-cü ildən bəri 40-dan çox ölkəyə ixrac edən 200-dən çox stansiyada işləyən fabrik.

Bağlayıcı üçün xüsusi beşiklər və kabel dəstləri ilə qablaşdırma

Qüllə, formalı köpük beşikləri ilə qorunan birləşdirici yuvaları olan polad çərçivəli sandıqda dik vəziyyətdə gəmilərə göndərilir. Kabellər ayrıca bükülür və yastıqlanır və hər bir qoşqu standart olaraq etiketlənir - CCS1 qırmızı etiketlər, CCS2 mavi, GB/T sarı - beləliklə saytda heç bir şey qarışdırılmır.

Hər bir yuvanın kilidləmə mexanizmi tranzit vibrasiyasına qarşı bükülür və qutu planı kotirovka ilə birlikdə göndərilir ki, konteyner düzümü sifarişinizə tam uyğun olsun. Ehtiyat yuva dəstləri və əlavə kabel dəstləri istək əsasında ikinci qutuya yığılır və yükləmə planı kotirovka ilə göndərilir ki, konteyner sifarişə tam uyğun olsun.

Biz FOB Ningbo-nu standart olaraq göndəririk, üstünlük verilən yerdə CIF. Sənəd işləri — qaimə-faktura, qablaşdırma vərəqəsi, konosament, mənşə sertifikatı, sınaq hesabatları — yükləndikdən sonra üç iş günü ərzində verilən məsələlər.

Beş Konnektor Tipi üzrə Zəmanət və Dəstək

Elektrik pilləsi, nəzarətçi və bütün birləşdirici yuvaları əhatə edən 2 illik standart zəmanət.

Zəmanət nasazlığı üçün 5 iş günü ərzində bay dəstləri və kabellər çarpaz göndərilir.

Uzaqdan diaqnostika hər bayın sessiya qeydlərini və əl sıxma tarixçəsini oxuyur.

Təkmilləşdirmə xidməti: donanma qarışığınız dəyişdikdə biz əlavə bay dəstlərini daha sonra göndəririk.

Hər bir standart üçün protokol reviziyaları daxil olmaqla, mikroproqram yeniləmələri.

Çox Standart Stansiyalar üçün İstifadə Qeydləri

Səhv: beş yuva sifariş etmək və ikisini istifadə etmək. Sağ: yalnız bazarın idarə etdiyi şeyi alın; körfəzlər sonradan əlavə edilə bilər.

Səhv: sürücülərə kabeli birləşdirici korpusdan çəkməyə icazə verilir. Sağda: hər yuvadakı stikerə uyğun olaraq tutacaqdan çəkin və kabeli tutucuya geri sarın.

Səhv: istifadə edilmədikdə qapıları açıq qoymaq. Sağda: onları bağlayın, çünki möhürlər toz və yağışı rabitə sancaqlarından uzaqlaşdırır.

Səhv: NACS və CCS2 kabellərinin dəyişdirilə bilən ehtiyat hissələri olduğunu fərz etsək. Sağda: standart üzrə ehtiyat hissələri sifariş edin; kabellər çarpaz uyğun gəlmir.

Səhv: stansiya marketinqinizdə köhnə 400V paketlərə məhəl qoymamaq. Sağda: sürücülərin real gözləntilərlə gəlməsi üçün avtomobil sinfinə görə tipik seans vaxtlarını dərc edin.

Beş Formatlı 180 kVt Bölmə haqqında İdxalçı Əlaqəsi

Banqkok, Taylandın idxalçısı Tayland, Laos və Kambocadakı dilerlər üçün bir SKU saxlayır. Beş yuvalı seçim o deməkdir ki, bir konteyner hər üç bazarı əhatə edir və ehtiyat dəstlər hər bir dilerin daha sonra lokallaşdırılmasına imkan verir; Şikayət ondan ibarətdir ki, tam beş yuvalı konfiqurasiya quraşdırma zamanı idarə etmək üçün daha ağırdır, ona görə də onlar sandığın daxil olduğu qaldırıcı nöqtəni istədilər.

Türkiyənin İstanbul şəhərində kirayəlik donanma operatoru avtomobillərin CCS2, CHAdeMO və GB/T fişləri ilə gəldiyi hava limanında bölməni idarə edir. İstifadəyə verildikdən sonra heç bir sürücüyə adapter lazım deyil; Kiçik narahatlıq ondan ibarətdir ki, sonradan əlavə olaraq əlavə edilmiş NACS körfəzi kabeli digərlərindən daha sıx bükülmüş şəkildə gəldi.

Cənubi Afrikanın Durban şəhərindəki bir liman operatoru idxal olunan elektrikli avtomobilləri diler lotlarına çatmazdan əvvəl ödəniş edir. 200-1000VDC diapazonu qarışıq yeni və köhnə ehtiyatları idarə edir və bay-swap planı idxal qarışığı dəyişdikcə onlara uyğunlaşmağa imkan verir; onların yeganə qeydi budur ki, sensor ekran defolt olaraq ingilis dilidir, yerli komanda bunu ikidilli dəri ilə əvəz edib.

Tez-tez verilən suallar: Bağlayıcılar, gərginliklər və 180 kVt yığcam qurğu

S: Hansı bağlayıcılar standart olaraq gəlir?

A: Heç biri məcbur deyil. Sifariş zamanı CCS1, CCS2, CHAdeMO, GB/T və NACS-dan yuvaları seçirsiniz.

S: Daha sonra birləşdirici əlavə edə bilərəmmi?

A: Bəli. Körfəzlər sahəyə yararlıdır; biz gücləndirmə dəstini göndəririk və texnikiniz onu dəyişdirir.

S: Cihaz 800V avtomobilləri doldururmu?

A: Bəli. Çıxış həm 400V, həm də 800V arxitekturasını əhatə edən 200-1000VDC-ni əhatə edir.

S: Köhnə 400V avtomobil 180 kVt-da şarj edəcəkmi?

A: Xeyr. Avtomobil limiti təyin edir; köhnə paket 60-90 kVt çəkə bilər və qurğu ona uyğunlaşır.

S: Qarışıq lot üçün bir vahid kifayətdirmi?

A: Yüngül nəqliyyat üçün, bəli; məşğul stansiyalar üçün birdən çox qüllələri cütləşdirin və ya tələbə görə körfəzlər əlavə edin və yükü qüllələr arasında bölüşdürün.

S: Hansı giriş lazımdır?

A: AC380V±15% üç fazalı; tam çıxış marjadan əvvəl hər bir faza üçün təxminən 270A tələb edir, buna görə də sayt məlumatı yoxlama siyahımızla qidalandırıcını təsdiqləyin.

S: Fərqli standartlar eyni 180 kVt-ı bölüşürmü?

A: 180 kVt ümumi stansiya tavanıdır; birlikdə şarj edən iki avtomobil mövcud gücü öz yuvaları arasında bölür.

S: Çatdırılma vaxtınız nədir?

A: İstehsal rəsmin təsdiqindən 15-20 iş günü çəkir; qarışıq birləşdirici sifarişlər bir konteynerdə birlikdə göndərilir.

S: Zəmanət nədir?

A: 2 illik standart, hər birləşdirici yuvanı, eləcə də güc mərhələsini əhatə edir.
