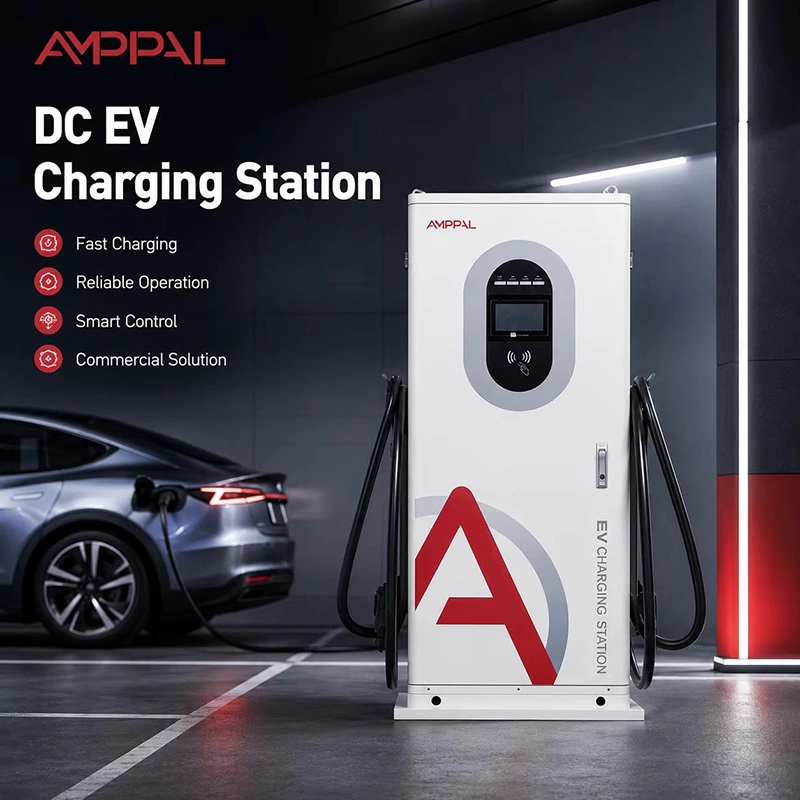

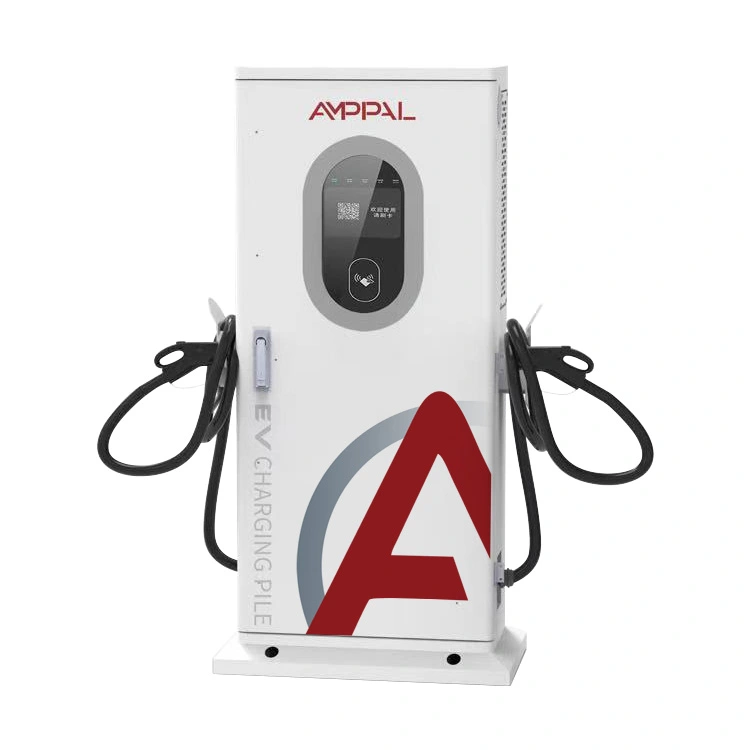

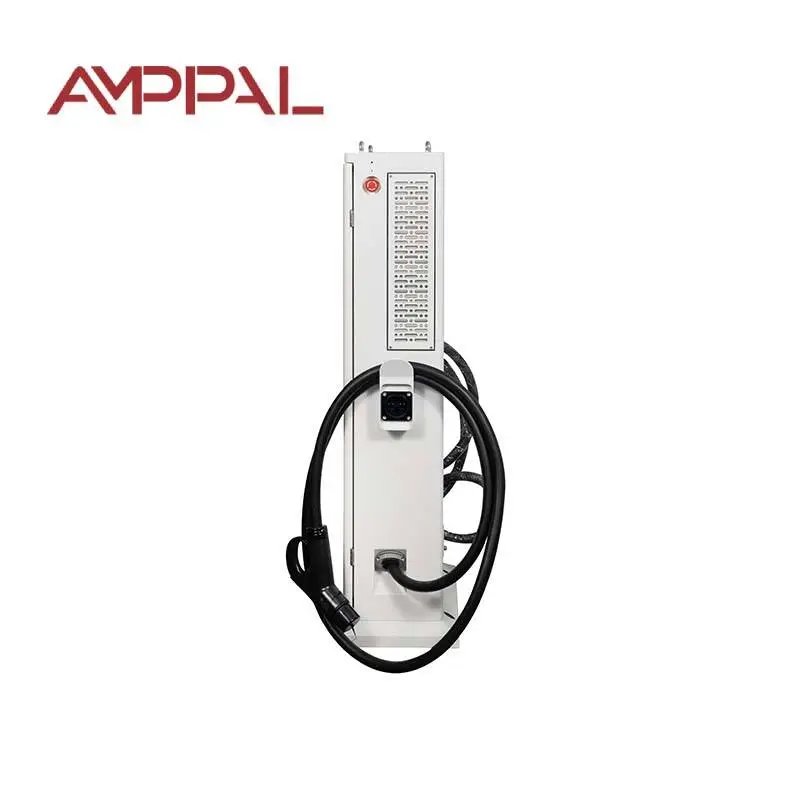

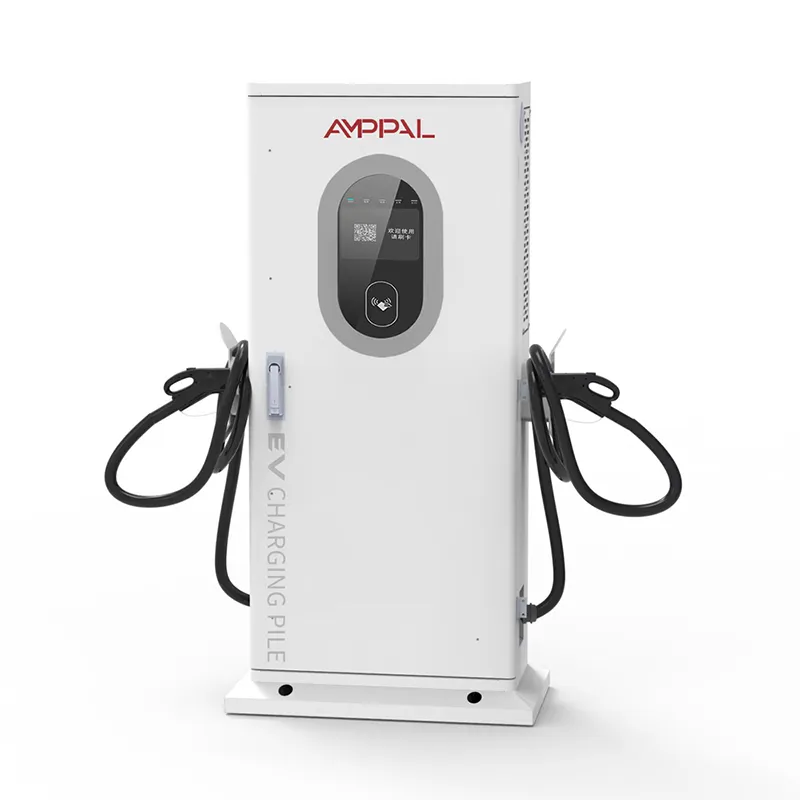

Ticarət Donanmaları üçün 60 kVt Hamısı Bir Arada DC EV Sürətli Şarj Cihazı

Bu şarj cihazı nədir və şəbəkənizdən nə tələb edir

60 kVt gücündə bir şarj cihazı almazdan əvvəl sual nadir hallarda onun avtomobili enerji ilə doldura bilməsi ilə bağlıdır - bu, transformatorunuza, faza balansınıza və tələbat ödənişinizə nə verəcəkdir. AF-DC-060-Y-B-O-3/4/5-H, baza daxil olmaqla, ölçüsü 1517 x 650 x 300 mm olan, bir AC380V üç girişdən 133A-a qədər 200-1000VDC üzərində 60kVt gücü çatdıran yerdə dayanan inteqrasiya olunmuş DC sürətli şarj cihazıdır.

Tam yükdə faza başına təxminən 90A çəkir - dəqiq rəqəm yerli gərginlik və güc faktorunuzdan asılıdır. Bu rəqəm, eyni anda neçə vahidin işlədiyi dəfə, layihənizin real spesifikasiyasıdır.

Niyə sayt planlaşdırıcıları bu 60 kVt qurğunu seçirlər?

İdarə edilə bilən iştaha: hər bir fazaya təxminən 90A o deməkdir ki, bir vahid tez-tez mövcud 100A xidmətinə uyğun gəlir və tikinti işlərini kiçik saxlayır.

133A maksimum çıxış cərəyanı təkcə avtomobillərə deyil, furqonlara və yüngül yük maşınlarına çatır - cari diapazon 60 kVt-ı daha böyük avtomobillər üçün sürətli hiss edən şeydir.

Yük idarəetmə qarmaqları ilə OCPP 1.6/2.0: sayt nəzarətçisi ümumi sahə gücünü əhatə edir və vahidləri sıralayır - altı şarj cihazını dörd ölçülü transformatora necə sıxırsınız.

95% pik səmərəlilik o deməkdir ki, daha az alınmış enerji kabinet istiliyinə çevrilir və daha çox batareyaya çatır.

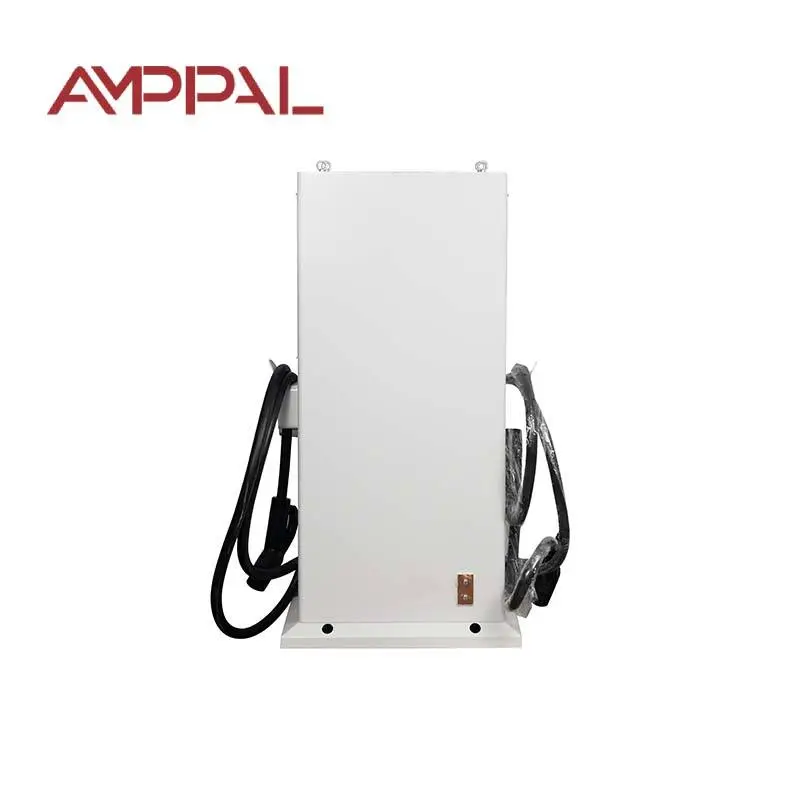

1517 x 650 x 300 mm ölçülü incə sütun - altı ədəd sahəyə hakim olmadan ön həyətin divarını düzür.

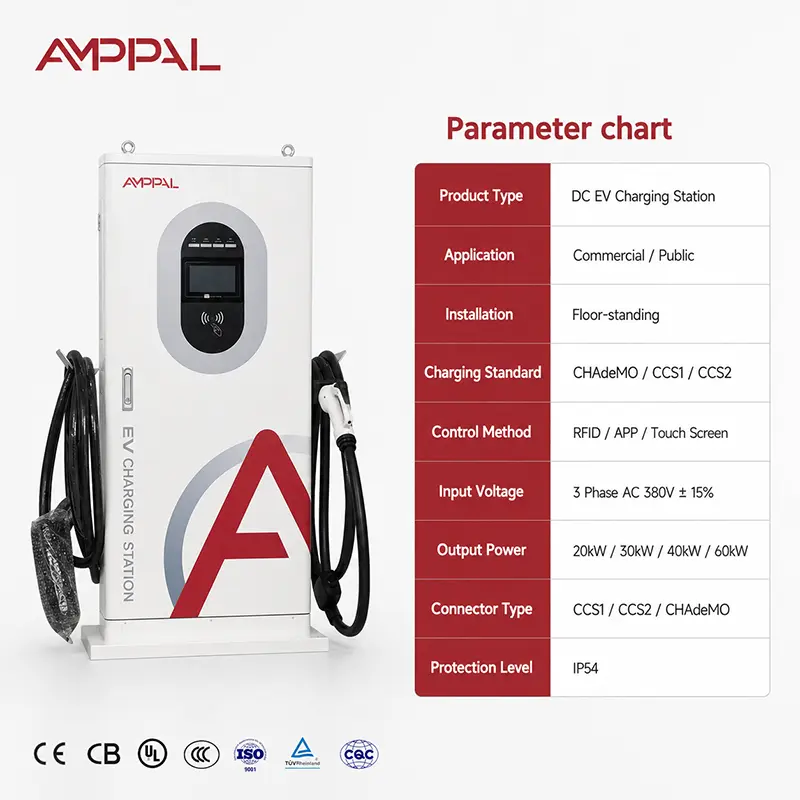

Texniki xüsusiyyətlər - 60kW, AF-DC-060-Y-B-O-3/4/5-H

60 kVt-ın saxlandığı beş sayt

Magistral xidmət sahələri: 20-40 dəqiqəlik seanslar 60 kVt-a uyğun gəlir və hər istiqamətdə iki ədəd 120 kVt şəbəkə öhdəliyi olmadan növbələrin hərəkətini təmin edir.

Taksi və sürmə qovşaqları: 60 kVt təxminən kofe fasiləsində taksini döndərir və 133A daha böyük elektron yük maşınlarına kömək edir.

Çatdırılma furqonları olan logistika anbarları: 60 kVt-da növbələrarası əlavələr 30-60 kVt/saat batareyaları idarə edir.

Pilotdan tam quruluşa qədər miqyaslanan çox bölməli ön meydançalar: iki ilə başlayın, istifadə artdıqca cütlər əlavə edin - eyni model, eyni şəbəkə riyaziyyatı.

Solar-plus-saxlama hibrid saytları: şarj cihazı günəş pəncərəsi zamanı 60 kVt alır və yükün idarə edilməsi vasitəsilə gecə tənzimləyir.

Bölmə şəbəkənizlə necə danışır

Giriş mərhələsi aktiv güc faktorunun korreksiyası olan üç fazalı rektifikatordur, buna görə də cari çəkiliş ideal xəttə yaxın qalır: 60.000 Vt 380 V-a bölünür, kök üç, səmərəlilik və güc faktoru - praktikada hər bir faza təxminən 90A. Kommunal proqram və açarı yoxlamaq üçün bu rəqəmi saxlayın.

Çıxış hər bir avtomobil üçün idarə olunur: bölmə gərginliyi BMS ilə müzakirə edir və batareya onu qəbul etdiyi üçün 133A-a qədər cərəyanı tənzimləyir. Doldurma əyriləri yuxarıya yaxın düzləşir, beləliklə, birlikdə bitən iki avtomobil hər biri 60 kVt-dan az çəkir - real tələb adətən lövhənin məbləğindən aşağı olur və bu, eyni vaxtda faktorları qanuni edir.

Çox bölməli saytlar üçün OCPP əlaqəsi aparatdan daha vacibdir: nəzarətçi sayt həddi təyin edir - deyək ki, altı blokda 240 kVt - və bölmələr onu dinamik şəkildə paylaşır. Bu, transformatorunuzu bir ölçü pilləsi ilə kəsə bilər və bununla tələbat yüklənir.

Uyğunluq və Zavod Testi Sübutları

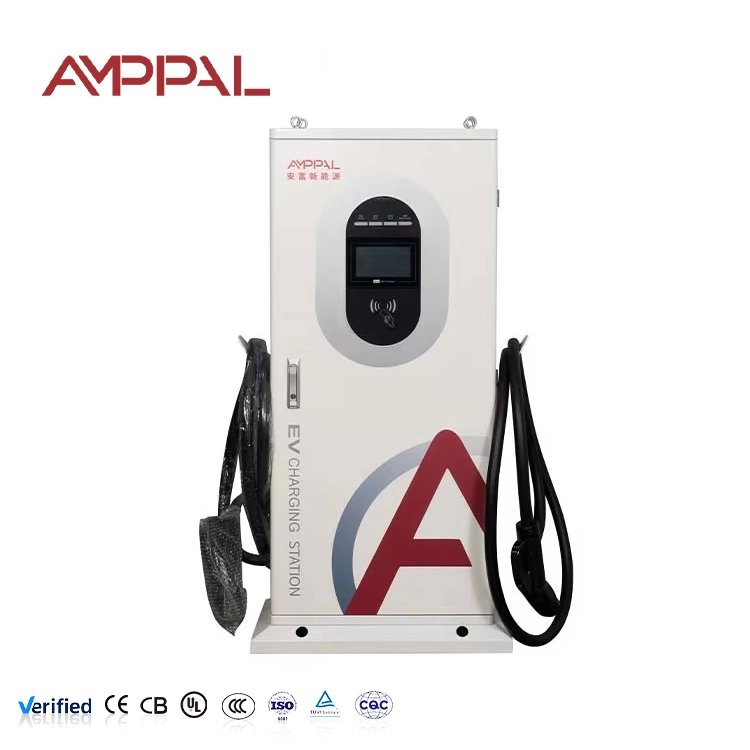

Uyğunluq dəsti: Avropa üçün CE və TUV, beynəlxalq tenderlər üçün CB, evdə CCC, ABŞ layihələri üçün UL.

IP54 toz və sıçrama testi kameramızda baş verir; reytinq yoxlanılır, təxmin edilmir.

Hər istehsal partiyasından 96 saatlıq duz spreyi nümunəsi sahilyanı və sənaye sahələrini örtük xətalarından qoruyur.

Hər bir qurğu 40 C-də 24 saat tam yüklə yanma prosesini tamamlayır; 94%-dən aşağı səmərəlilik daşınma deyil, yenidən iş deməkdir.

DC sayğacı izlənilə bilən istinadla kalibrlənmişdir; sertifikat bölmə ilə birlikdə göndərilir.

Zavod daxilində: 60 kVt-lıq blok necə yığılır

Levha polad CNC maşınları və lazer kəsicilər tərəfindən delinir, kəsilir və qatlanır, sonra toz ilə örtülür.

Duz spreyi nümunələri partiyadan çıxarılır və montaj başlamazdan 96 saat əvvəl sınaqdan keçirilir.

AC giriş bölməsi və 60 kVt DC yığını fırlanma anına nəzarət edilən alətlərlə ayrı xətlər üzərində qurulub.

İdarəetmə lövhəsi, DC sayğacı və OCPP 1.6/2.0 rabitə modulu sənədləşdirilmiş cədvələ qoşulmuşdur.

Firmware yanıb-sönür; tam 133A çıxış yolu batareyaya deyil, elektron yükə qarşı yoxlanılır.

Soyuq və istilik kamerası 40 C-də 24 saat tam yüklə yanmadan əvvəl aparılır.

IP54 contaları, vəzləri və qapı möhürləri yoxlanılır; altı istiqamətli su spreyi izləyir.

Kalibrləmə sertifikatı verilmişdir, vahid qutudadır.

Sayt Planlaşdırma Bələdçisi: 2 Vahiddən 6-ya qədər

Transformatordan başlayın. Tam yükdə olan iki aqreqat birləşmiş faza üçün təxminən 180A tələb edir - adətən başlıq boşluğu olan 100 kVA transformator və ya saytınızın artıq üç fazalı gücü varsa, mövcud xidmət. Dörd vahid: hər bir faza üçün təxminən 360A, bu sizi 160-200 kVA transformatora itələyir.

Ad lövhəsinin arifmetikasına görə ölçü verməyin. 0,6-0,8 eyni vaxtlılıq əmsalı realdır, çünki seanslar təbii olaraq səndələyir; yükün idarə edilməsi real zirvəyə daha yaxın dizayn etməyə imkan verir. Faza tarazlığı da vacibdir: saytın balanslı qalması üçün vahidləri bir-bir əlavə edin və alternativ fazalar əlavə edin - balanssız sayt daha yüksək itkilər ödəyir və narahatlıq yaradan nasazlıqları aradan qaldırır.

Nəhayət, tələb haqqı: kommunal xidmətlər ayın ən yüksək 15 dəqiqəlik zirvəsini ayrıca hesablayır. Bir pəncərə üçün 360 kVt çəkən altı qurğu bir dəfə deyil, aylıq real pula başa gəlir. Doldurma pəncərəsi zamanı günəş enerjisi və təvazökar batareya tamponu bu zirvəni qırxır; OCPP bağlantısı nəzarətçiyə bunu avtomatik etməyə imkan verən şeydir.

Niyə İdxalçılar AMPPAL-ı Qısa Siyahısına Qoyurlar?

Nümunə sifarişlər 3-5 iş günü ərzində göndərilir; konteyner daşımaları sifariş təsdiqləndikdən sonra 15-20 iş günü tərk edir.

Bir nümunə vahidindən artıq minimumlar yoxdur; həcm qiymətləri 10-dan başlayır və 30/40/60kW modellər bir konteynerdə səyahət edə bilər.

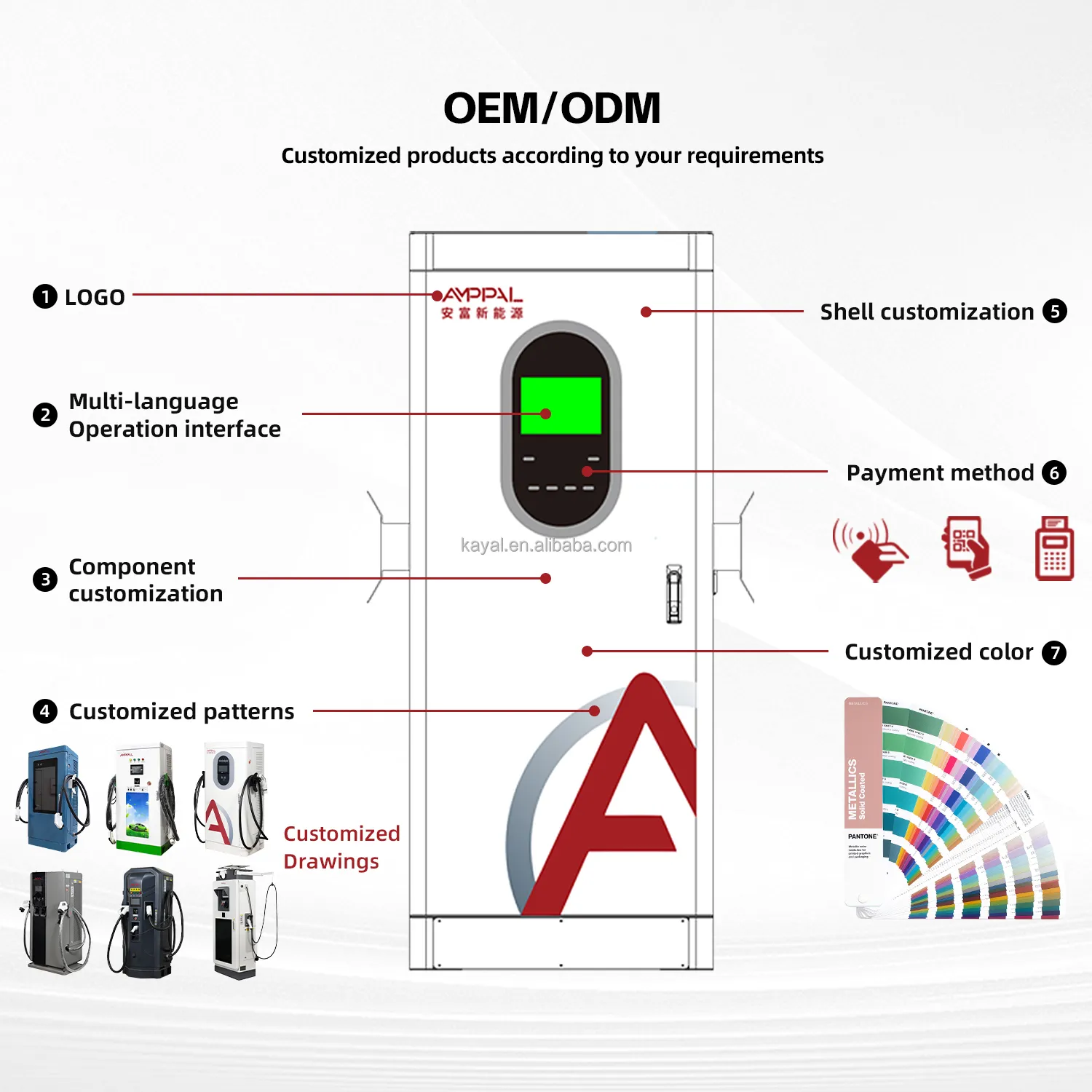

Fərdiləşdirmə: loqotipiniz, boya rənginiz, ödəniş tətbiqiniz, etiketləriniz.

Biz hər göndərmə ilə faktura, qablaşdırma siyahısı, CE/TUV sertifikatları, sınaq hesabatları və mənşə sertifikatı təqdim edirik.

Yoxlaya biləcəyiniz rekord göstəricilər: 2014-cü ildən bəri 1 milyon+ ədəd, AMPPAL-ın özü tərəfindən idarə olunan 200+ stansiya və Səudiyyə Ərəbistanındakı NEOM yaşıl hidrogen layihəsində 500 maye ilə soyudulan qurğu.

İxrac Qablaşdırma və Daşıma Şərtləri

Hər bir sandıq bir palet mövqeyini tutur: dörd tərəfli əsasda taxta çərçivə, ayaq izinə köpüklə bloklanmış və okean ayağı üçün rütubətlə örtülmüşdür. Şarj kabeli qıvrılır və bağlanır ki, bağlayıcı qorunsun.

Təxminən on sandıq 20 futluq konteynerə, təxminən 24-ü divara quraşdırılmış modellərlə qarışdırılmış 40 fut hündürlüyünə uyğundur. Yükləmə zamanı hər bir yükün şəkli çəkilir.

Biz EXW Yueqing, FOB Ningbo və CIF-to-port variantlarını təklif edirik; Ningbodakı ekspeditorlar AMPPAL qutularını yaxşı bilirlər.

Çatdırılmadan Sonra Xidmət və Dəstək

Hər bir vahidə iki illik zəmanət verilir. Altı bölmədən ibarət saytda biz hər hansı bir nasazlıq zamanı hava daşımalarına etibar etməkdənsə, yerli olaraq bir ehtiyat modul saxlamağı tövsiyə edirik.

Ehtiyat hissələri 8+ il saxlanılır: ekranlar, silah dəstləri, fanatlar, filtrlər, idarəetmə lövhələri - əksəriyyəti bir həftə ərzində gəlir.

Uzaqdan proqram təminatı yeniləmələri və eyni gün cavabı ilə e-poçt və ya WhatsApp vasitəsilə OCPP 1.6/2.0 konfiqurasiya dəstəyi.

Saytın planlaşdırılması yardımı daxildir: mühəndislərimiz çoxaltma sifariş etməzdən əvvəl transformator ölçüsünü, kabel cədvəlini və faza planınızı nəzərdən keçirir.

İllik xidmət yoxlama siyahısı: filtrlərin hər 1-3 aydan bir təmizlənməsi, fırlanma anı birləşmələri illik, yük idarəetmə parametrlərinin rüblük nəzərdən keçirilməsi.

Quraşdırma Tələləri (Səhv / Sağ)

Səhv: faza fırlanmasının əhəmiyyəti yoxdur, çünki bölmə özünü düzəldir. Sağda: enerji vermədən əvvəl L1-L2-L3 fırlanmasını yoxlayın; tərs fırlanma qurğunu sıradan çıxarır və giriş mərhələsinə zərər verə bilər.

Səhv: naqilləri sadə saxlamaq üçün bütün yeni qurğuların eyni fazaya qoşulması. Sağ: bölmələri fazalar üzrə paylayın; balanslaşdırılmış sayt narahat səfərlərin qarşısını alır və daha az itki ödəyir.

Səhv: təchizatı kabelinin tam olaraq kəsici reytinqində ölçülməsi. Sağda: işləmə uzunluğu üzərində gərginliyin azalmasına icazə verin - terminallarda AC380V +/- 15% -dən aşağı, qurğu azalır və ya nasazdır.

Səhv: şəbəkə işi zamanı şarj cihazını portativ generatordan işə salmaq. Sağ: sabit üç fazalı təchizatı istifadə edin; generator tezliyinin sürüşməsi giriş qorumalarını qarışdırır.

Səhv: sayt qapağı olmadan bütün altı bölmənin işə salınması. Sağda: OCPP yük idarəetmə qapağını transformatorun real gücünə təyin edin - bu, 200 kVA və 400 kVA transformator arasındakı fərqdir.

Sayt Sahibi Hesabatları

Malayziyanın Selangor şəhərində logistika operatoru (iyul 2025) çatdırılma furqonları üçün 100 kVA xidmətində iki blokla işə başladı. Onun sözlərinə görə, 133A çıxışı onun 60 kVt-saatlıq furqonlarını marşrutlar arasında təxminən bir saat ərzində doldurur - və yük idarəetmə qapağı transformatorun təkmilləşdirilməməsi demək idi. Onun şikayəti: üçüncü tərəf dəstəyi ilə ilkin OCPP quraşdırması düzəltmək üçün iki dəstək seansı tələb etdi; biz indi sifariş əsasında fabrikdə arxa ucunu əvvəlcədən konfiqurasiya edirik.

İspaniyanın Saraqosa şəhərində (oktyabr 2025-ci il) xidmət sahəsinin operatoru magistral yol dayanacağında dörd aqreqat işlədir və mühəndislərimiz 240 kVt gücündə sahə həddi təyin etdikdən sonra onun tələbat haqqının 23% azaldığını müşahidə edib. Onun narahatlığı: birinci ayda o, dördünü də Auto-da buraxdı və iki bölmə eyni 15 dəqiqəlik pəncərədə bitirdi, pik həddini aşdı - sərxoş parametrlər bunu düzəltdi.

Meksikanın Monterrey şəhərində (2026-cı ilin fevral ayı) bir sayt tərtibçisi 300 kVA transformator və günəş enerjisi ilə altı bloklu ön həyət planlaşdırdı. Üç aydan sonra onun rəyi: faza balansı iş vərəqi yenidən işləməyə qənaət etdi - onun ilk elektrikçisi bir fazaya üç blok qoydu. Onun qeydi: təqribən 20 saniyəlik sensor ekranın yüklənmə vaxtı növbədə uzun görünür; proqram təminatı yeniləməsi onu 10-dan aşağı salır.

Tez-tez verilən suallar - Şəbəkə, Transformator və Çox Vahid Planlaşdırma

S: 60 kVt-lıq bir qurğu şəbəkədən nə qədər cərəyan çəkir?

A: Yerli gərginlik və güc faktorunuzdan asılı olaraq tam yükdə faza başına təxminən 90A; dəqiq rəqəm ad lövhəsində və quraşdırma təlimatındadır.

S: Mövcud 100A üç fazalı xidmətdə bir 60 kVt qurğu işlədə bilərəmmi?

Cavab: Tez-tez bəli, əgər ağır heç bir şey bu xidməti paylaşmırsa və işləmə gərginliyin düşməsinin qarşısını almaq üçün kifayət qədər qısadırsa; əvvəlcə elektrikçiyə ehtiyat gücü yoxlayın.

S: 200 kVA-lıq transformator neçə 60 kV-luq birliyi dəstəkləyə bilər?

Cavab: Tam eyni vaxtda yükdə təxminən dörd və ya 240-260 kVt civarında yük idarəetmə qapağı və real seansı heyrətləndirən beş-altı.

S: Tələb ödənişi nədir və o, mənə necə təsir edir?

A: Kommunal xidmətlər ayın ən yüksək 15 dəqiqəlik orta tələbini ayrıca hesablayır; bir pəncərə üçün 360 kVt çəkən altı ədəd sizə aylıq xərclənir. Sayt qapaqları, heyrətləndirici və günəş/batareyanı qırxır.

S: Şarj cihazı digər markalarla yük idarəetməsini dəstəkləyirmi?

A: OCPP 1.6/2.0 vasitəsilə bölmələr sayt nəzarətçisinə qulaq asır; nəzarətçi hamıya OCPP danışırsa, qarışıq markalı donanmalar işləyir.

S: Elektrik dizaynını yenidən etmədən sonradan vahidləri əlavə edə bilərəmmi?

A: İlk gündən yekun hesablama üçün transformator və kabel cədvəlini planlaşdırın; daha sonra bölmələrin əlavə edilməsi mexaniki quraşdırma və nəzarətçinin dəyişdirilməsidir.

S: Bu qurğu yerli günəş enerjisi və batareyalarla işləyirmi?

Cavab: Bəli - saytın təmin etdiyi hər şeydən ödəniş alır və OCPP nəzarətçiyə pik tarif pəncərələrində günəş və qapaq şəbəkələrinin çəkilişini prioritetləşdirməyə imkan verir.

S: Niyə vahid yalnız 60 kVt olduqda 133A çıxış?

A: Çıxış gərginliyi 200-1000VDC dəyişdiyi üçün; 450V-də 60kVt-lıq bir şarj cihazına təxminən 133A lazımdır. Bu cari reytinq onu 400V sinifli avtomobillər üçün sürətli edir.
