Elektrikli avtomobillərin qəbulu ictimai şəbəkələrdə, donanma anbarlarında və kommersiya obyektlərində sürətləndikcə, şarj infrastrukturunun fiziki məhdudiyyətləri hər zamankindən daha çox araşdırılır.Split tipli DC şarj cihazlarıgüc çevirmə şkafını dispenser bölməsindən ayıran fərqli mühəndislik yanaşmasını təmsil edir. Bu konfiqurasiya quraşdırmaçılara yüklənmə nöqtəsini yığcam, səssiz və asan xidmət göstərərək saxlamaqla, ağır, istilik yaradan elektronikanı ictimai yerlərdən uzağa yerləşdirməyə imkan verir. AMPPAL bu arxitekturanı tələbkar kommersiya mühitləri üçün yüksək güc çıxışı, çevik yerləşdirmə və möhkəm kommunikasiyanı balanslaşdıran bir məhsul ailəsinə çevirdi.
Elektrikli nəqliyyat vasitələrinin şarj bazarı sadə AC divar qutularından kənara çıxdı. Yüksək güclü DC şarjı indi sərt hava şəraitində, tez-tez kabellə işləmə və gecə-gündüz işləməyə tab gətirməklə 120 kVt-dan 360 kVt-a qədər davamlı olaraq çatdıra bilən avadanlıq tələb edir. Split tipli dizayn buna iki funksional bloku təcrid etməklə nail olur: elektrik şkafı və dispenser. Elektrik şkafında AC giriş mühafizəsi, rektifikator modulları, DC avtobus paylanması və əsas nəzarətçi var. Dispenserdə şarj kabeli, birləşdirici, istifadəçi ekranı, RFID oxuyucusu və təcili dayanma var. Onların arasında güc və idarəetmə siqnallarını ayrı saxlayan qorunan DC avtobusu işləyir. AMPPAL bütün bu elementləri öz daxilində qurur və tam məhsul çeşidi üzrə uyğunluğu təmin edir.
AMPPAL split tipli DC sistemləri magistral xidmət plazaları, donanma anbarları, hava limanı dayanacaq strukturları və pərakəndə şarj mərkəzləri kimi yüksək istifadə mühitləri üçün hazırlanmışdır. Məhsul xətti dörd əsas güc reytinqini əhatə edir, hər biri müxtəlif sahə enerjisinin mövcudluğu və avtomobilin ötürmə qabiliyyəti tələblərinə xidmət etmək üçün nəzərdə tutulmuşdur. Aşağıdakı bölmələr seriyanı müəyyən edən elektrik, mexaniki və kommunikasiya xüsusiyyətlərini təfərrüatlandırır.
| Parametr | ASDC120 | ASDC180 | ASDC240 | ASDC360 |
| Maksimum çıxış gücü | 120 kVt | 180 kVt | 240 kVt | 360 kVt |
| Çıxış gərginliyi diapazonu | 200–1000 V DC | |||
| Bir dispenser üçün maksimum cərəyan | 250 A | 250 A | 250 A standart / 500 A maye ilə soyudulur | 500 A maye ilə soyudulur |
| DC çıxışlarının sayı | 1 və ya 2 | 2 | 2 və ya 3 | 2 və ya 3 |
| Giriş gərginliyi | 380–480 V AC ±15%, 3P+N+PE, 50/60 Hz | |||
| Güc faktoru | Nominal yükdə ≥0,99 | |||
| Səmərəlilik | ≥95% | ≥95,5% | ≥96% | ≥96% |
| Soyutma üsulu | Məcburi hava soyutma | Məcburi hava + kabellər üçün isteğe bağlı maye soyutma | Kabellər üçün məcburi hava + maye soyutma | Enerji modulları və kabellər üçün maye soyutma |
| İşləmə temperaturu | -30°C-dən +55°C-dək, 45°C-dən yuxarı avtomatik azalma ilə | |||
| Saxlama temperaturu | -40°C-dən +70°C-dək | |||
| Nisbi rütubət | 5% -dən 95% -ə qədər kondensasiya olunmur | |||
| Hündürlük | ≤2000 m azalma olmadan; yüksək hündürlüklər məsləhətləşmə tələb edir | |||
| Rabitə protokolları | OCPP 1.6J | OCPP 1.6J / 2.0.1, Modbus TCP | OCPP 1.6J / 2.0.1, ISO 15118 | OCPP 2.0.1, ISO 15118 Plug & Charge |
| Bağlayıcı növləri | CCS1, CCS2, CHAdeMO, GB/T isteğe bağlıdır | CCS1, CCS2, isteğe bağlı CHAdeMO | ||
| Qapağın reytinqi | Elektrik şkafı IP55, dispenser IP54, təsir dərəcəsi IK10 | |||
| Sertifikatlar | CE, IEC 61851-1, IEC 61851-23, UL 2202 isteğe bağlı, ISO 9001 istehsal | |||
Split tipli DC şarj cihazı nədir və o, hamısı bir yerdə olan qurğudan nə ilə fərqlənir?

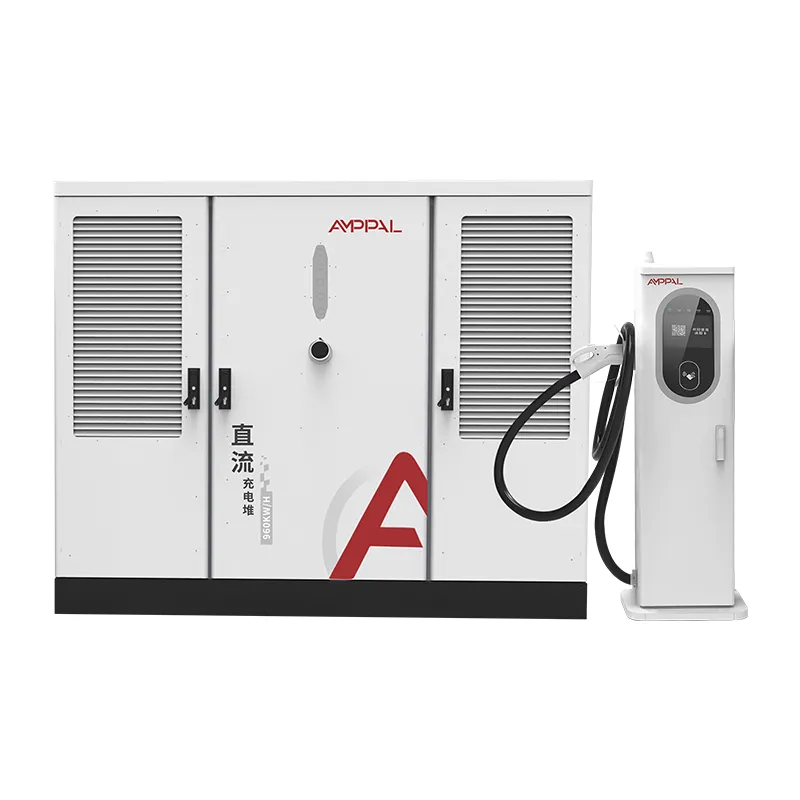

Split tipli DC şarj cihazı güc konversiya elektronikasını dispenser interfeysindən ayırır. Hamısı bir yerdə olan qurğuda rektifikatorlar, güc modulları, soyutma avadanlığı və istifadəçi interfeysi böyük, ağır və istilik tələb edən bir korpusu paylaşır. Split tipli sistemdə enerji şkafında AC-dən DC-yə çevirmə modulları və əsas qoruyucu qurğular, dispenserdə isə şarj kabeli, birləşdirici, ekran və ödəniş oxuyucusu var. Ekranlanmış DC avtobusu ikisini birləşdirir. Bu dizayn həcmli elektrik şkafını mexaniki otaqda, divarın arxasında və ya daha az görünən yerdə quraşdırmaq imkanı verir və dayanacaqda incə dispenser buraxır. Ayırma həm də soyutmanı asanlaşdırır, istifadəçilərin yaxınlığında səs-küyü azaldır və bir elektrik şkafının bir neçə dispenserə xidmət göstərməsinə imkan verir.
Hansı sayt şərtləri AMPPAL split tipli DC şarj cihazlarını hamısı bir yerdə dolduruculara üstünlük verir?
Quraşdırma sahəsində məhdud ventilyasiya, ciddi səs-küy məhdudiyyətləri və ya estetik məhdudiyyətlər olduqda AMPPAL split tipli DC şarj cihazlarına üstünlük verilir. Yeraltı parkinq qarajlarında tez-tez yüksək güclü hamısı bir yerdə olan avadanlıqdan istiliyi dağıtmaq üçün kifayət qədər hava axını yoxdur, buna görə də elektrik şkafını havalandırılan kommunal otaqda yerləşdirmək problemi həll edir. Doldurma nöqtəsinin hava, duz spreyi və ya vandalizmə məruz qaldığı yerlər daha az həssas komponentlərə malik daha kiçik dispenserdən faydalanır. Bir sıra dayanacaq yerləri boyunca çoxsaylı doldurma nöqtələri tələb edən saytlar bir neçə dispenseri bir mərkəzi elektrik şkafına qoşmaqla ümumi xərcləri azalda bilər. Bundan əlavə, elektrik otağından dayanacaq sahəsinə qədər uzun kabel xətti olan hər hansı bir yer, kommunal əlaqəni köçürmədən enerjini səmərəli şəkildə yönləndirmək üçün bölünmüş arxitekturadan istifadə edə bilər.
Elektrik şkafı dispenserə necə qoşulur və hansı kabel uzunluqları dəstəklənir?
AMPPAL split tipli DC şarj cihazları elektrik şkafı ilə hər bir dispenser arasında xüsusi DC avtobus əlaqəsindən istifadə edir. Bağlantı iki DC güc keçiricisindən, qoruyucu torpaq keçiricisindən və idarəetmə və vəziyyət siqnalları üçün rabitə kabelindən ibarətdir. Standart konfiqurasiya 100 metrə qədər məsafələri dəstəkləyir, bu da elektrik şkafını faktiki doldurma nöqtəsindən uzaqda yerləşdirməyə imkan verir. Daha uzun işlərdə AMPPAL mühəndisliyi gərginlik düşməsi və istilik məhdudiyyətləri əsasında kabel ölçüsünü qiymətləndirə bilər. DC avtobus kabelləri elektromaqnit müdaxiləsini azaltmaq üçün qorunur və açıq və ya daxili quraşdırma üçün qiymətləndirilir. Hər iki ucundakı birləşdiricilər xüsusi alətlər olmadan sürətli quraşdırma və texniki xidmət imkanı verən açarlı sənaye tıxaclarıdır. Bütün kabellər 5 m, 10 m, 20 m, 50 m və 100 m əvvəlcədən yığılmış uzunluqlarda mövcuddur, sifariş əsasında xüsusi uzunluqlar mövcuddur.
Bir elektrik şkafı eyni vaxtda bir neçə dispenserə xidmət edə bilərmi?

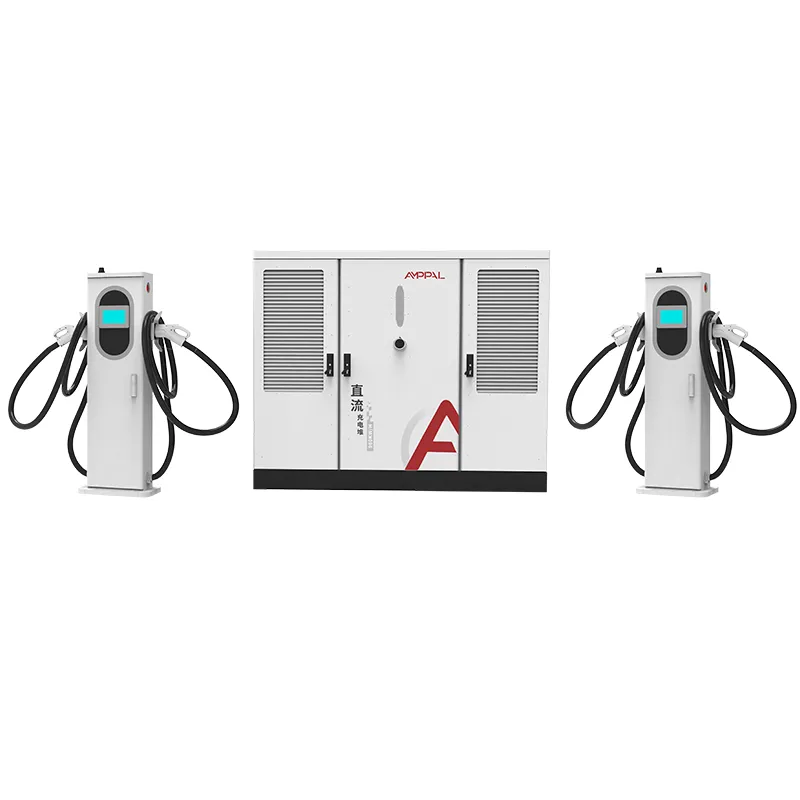

Bəli. Split tipli arxitektura dinamik enerji mübadiləsi üçün nəzərdə tutulmuşdur. Tək AMPPAL elektrik şkafı modeldən asılı olaraq iki, üç və ya bəzi konfiqurasiyalarda dörd dispenserə qədər dəstək ola bilər. Sistem qoşulmuş avtomobillərin sayına və onların akkumulyator vəziyyətinə əsasən mövcud gücü ağıllı şəkildə bölüşdürür. Məsələn, iki dispenserli 240 kVt güc şkafı yalnız bir dispenser aktiv olduqda bir avtomobilə 240 kVt verə bilər. İki avtomobil şarj edildikdə, sistem gücü bərabər şəkildə bölə bilər və ya ilk gələn-ilk xidmət göstərilir, ən yüksək şarj vəziyyəti və ya VIP istifadəçi statusu kimi konfiqurasiya edilə bilən siyasət əsasında bir avtomobilə üstünlük verə bilər. Bu enerji bölgüsü infrastruktur xərclərini azaldır və yuxarı axın elektrik xidmətinin istifadəsini yaxşılaşdırır.
Split arxitektura hansı texniki xidmət üstünlüklərini təmin edir?
Split arxitektura birbaşa xidmət qabiliyyətini artırır. Güc modulları, kontaktorlar və soyuducu fanatlar mərkəzi enerji şkafında yerləşir, belə ki, texniki işçilər müştərilərlə üzbəüz ərazilərə girmədən və ya park yerlərini bloklamadan əksər təmir işlərini həyata keçirə bilərlər. Dispenser daha az aktiv komponentə malikdir və bu, doldurma nöqtəsində sahənin nasazlığı ehtimalını azaldır. Əgər dispenser avtomobilin vurması və ya vandalizm nəticəsində zədələnibsə, dəyişdirmə bütün elektrik şkafını ayırmadan tamamlana bilər. AMPPAL həmçinin enerji şkafını isti dəyişdirilə bilən enerji modulları ilə dizayn edir və sistemin qalan hissəsi azaldılmış tutumla işləməyə davam edərkən uğursuz modulun dəyişdirilməsinə imkan verir. Uzaqdan diaqnostika texniki gələnə qədər nasazlıq kodlarını müəyyən edir və təmir üçün orta vaxtı azaldır. Ehtiyat hissələri ehtiyatları hər bir dayanacaqda deyil, elektrik şkafının yerində birləşdirilə bilər.
AMPPAL split tipli DC şarj cihazları CCS1, CCS2, CHAdeMO və GB/T konnektorları ilə uyğun gəlirmi?
AMPPALsplit tipli DC şarj cihazları CCS1, CCS2, CHAdeMO və GB/T konnektor konfiqurasiyaları ilə mövcuddur. Şimali Amerika üçün standart təklifə CCS1 daxildir, Avropa, Yaxın Şərq və Asiya Sakit Okean regionları isə adətən CCS2-dən istifadə edir. CHAdeMO köhnə avtomobillər üçün əlçatan olaraq qalır, xüsusən Yaponiyada və Avropanın bir hissəsində. GB/T Çin bazarı və bunu tələb edən ixrac layihələri üçün təklif olunur. Dispenser zavodda bir və ya iki birləşdirici ilə konfiqurasiya edilə bilər. İkili konnektorlu dispenser regional tələblərdən asılı olaraq CCS və CHAdeMO və ya CCS1 və CCS2-ni birləşdirə bilər. Bağlayıcı növü elektrik şkafının dizaynına təsir göstərmir, ona görə də AMPPAL split tipli sistem dispenserin dəyişdirilməsi və ya kabel qurğusunun dəyişdirilməsi ilə başqa bölgədə yenidən yerləşdirilə bilər. Bütün bağlayıcılar IEC 62196, ISO 15118 və CHAdeMO 2.0 spesifikasiyalarına uyğundur.
Yüksək mühit temperaturunda və maye ilə soyudulan kabellərlə istilik idarəetməsi necə həyata keçirilir?
AMPPAL split tipli DC şarj cihazları üç səviyyəli istilik idarəetmə yanaşmasından istifadə edir. Birincisi, elektrik şkafı temperaturla idarə olunan fan sürətləri ilə yüksək həcmli məcburi hava soyutma istifadə edir. Hava qəbulu filtrləri toz və zibilin daxil olmasının qarşısını alır və daxili hava pərdələri güc modulları üçün soyutma yolunu idarəetmə elektronikasından ayırır. İkincisi, enerji modulları fərdi olaraq nəzarət edilir və daxil olan havanın temperaturu 45°C-dən çox olarsa, sistem 55°C-yə qədər təhlükəsiz işləməyi təmin edərək, zərif şəkildə azalır. Üçüncüsü, 500 A çıxışı olan konfiqurasiyalar üçün dispenserin doldurma kabeli və konnektoru qapalı dövrəli maye soyutma sistemindən istifadə edir. Soyuducu dispenserin içərisindəki soyutma qurğusundan kabel və konnektor vasitəsilə dövr edir, istiliyi birbaşa əlaqə interfeysində çıxarır. Bu, IEC 61851-23 tərəfindən müəyyən edilmiş maksimum təhlükəsiz temperatur hədlərini keçmədən davamlı yüksək cərəyanla doldurulmağa imkan verir. Maye soyutma qurğusu möhürlənib və normal iş şəraitində sahənin doldurulmasına ehtiyac yoxdur; soyuducu suyun səviyyəsi və temperaturu uzaqdan izlənilir.
Hansı kommunikasiya protokolları və backend inteqrasiyası dəstəklənir?
AMPPAL split tipli DC şarj cihazları standart olaraq OCPP 1.6J və OCPP 2.0.1-i dəstəkləyir və bütün əsas doldurma şəbəkəsinin idarəetmə sistemləri ilə inteqrasiyanı təmin edir. Modbus TCP bina enerjisinin idarə edilməsi və sənaye avtomatlaşdırılması inteqrasiyası üçün mövcuddur. 240 kVt və 360 kVt çıxışları olan modellər həmçinin CCS konnektorlarında Plug & Charge daxil olmaqla, avadanlıq üçün hazır ISO 15118 funksionallığını dəstəkləyir. Şəbəkə inteqrasiyası üçün şarj cihazları OpenADR vasitəsilə tələb cavab siqnallarına cavab verə bilər və binanın enerji mövcudluğuna əsaslanaraq yerli yük idarəetməsini həyata keçirə bilər. Şəbəkə bağlantısı seçimlərinə Ethernet, 4G LTE və Wi-Fi daxildir, lazımsız mobil bağlantılar üçün ikili SIM dəstəyi ilə. AMPPAL bulud platforması uzaqdan monitorinq, proqram təminatı yeniləmələri, enerji hesabatları və istifadəçi idarəetməsini təmin edir. Bütün rabitə interfeysləri elektrik şkafında yerləşir və şifrələnmiş protokollar və konfiqurasiya edilə bilən təhlükəsizlik divarı qaydaları vasitəsilə icazəsiz girişdən qorunur.
