Böyük Doldurma Qovşaqları üçün 600kVt Split Tipli DC Ultra Sürətli Elektrikli Şarj Sistemi

Split tipli memarlıq: kabineti ayıran şey sizi həqiqətən satın alır

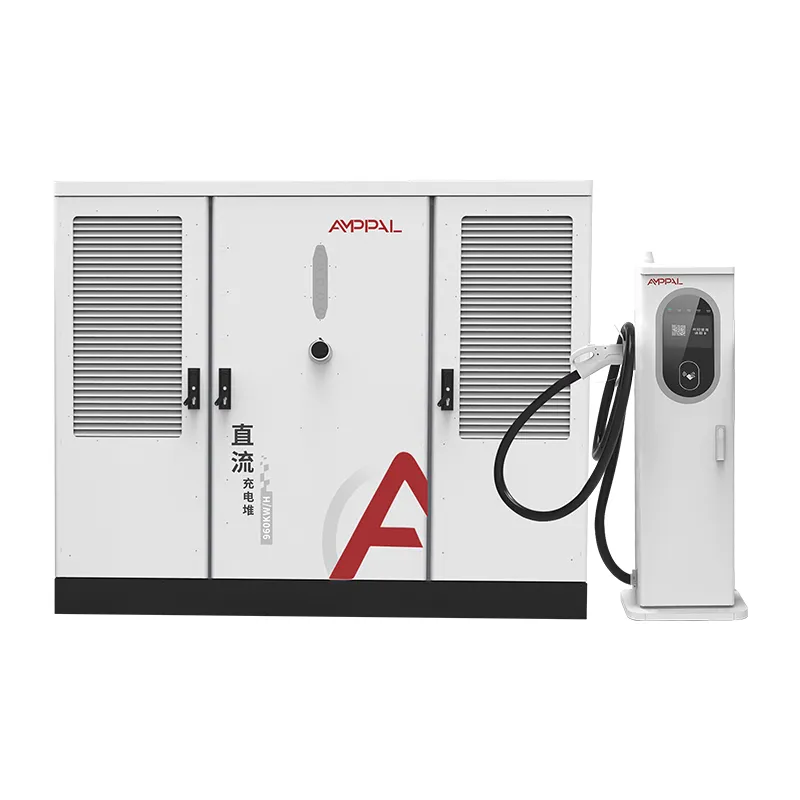

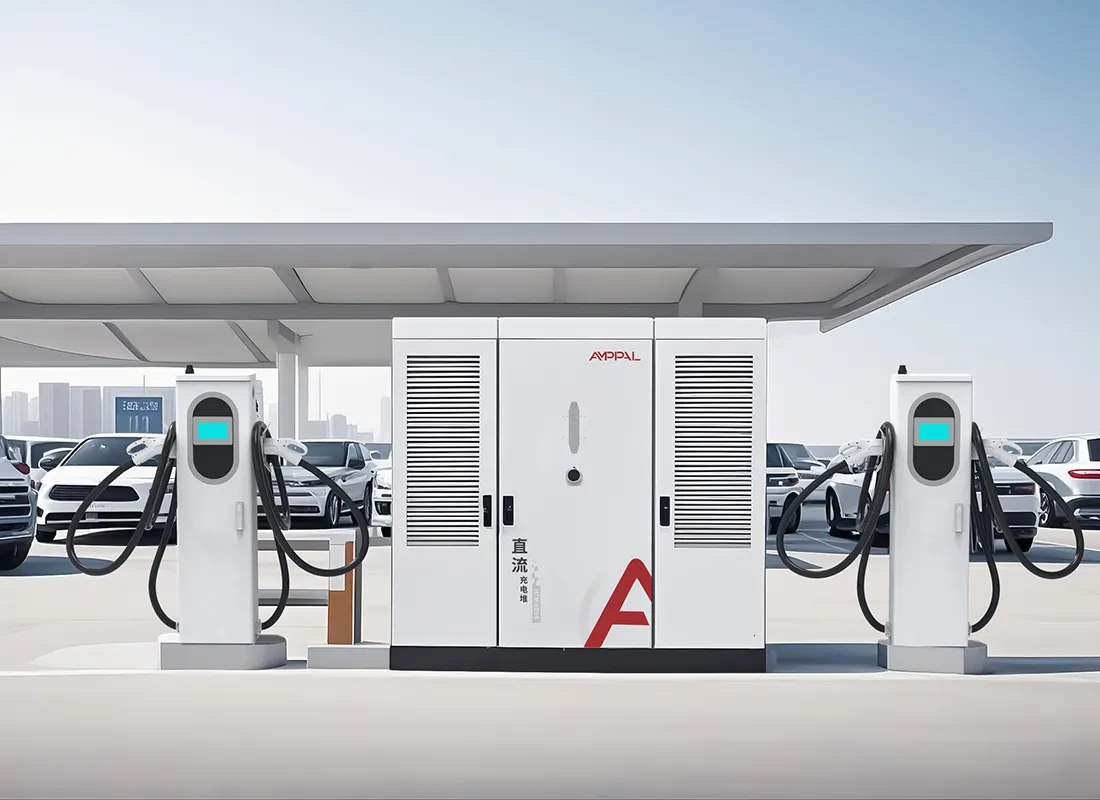

Doldurma yerlərinin çoxu arxaya qoyulur: ən ağır, ən səs-küylü avadanlıq dayanacaq sahəsinin ortasında, avtomobillərin yanında dayanır. Split tipli sistem bunu dəyişdirir. 2200 x 1800 x 1000 mm güc şkafı, AC-dən DC-yə çevrilməni həyata keçirən və 65 dB fan səs-küyünü daşıyan hissə küncə, yardım otağına və ya hasarın arxasına keçir. Avtomobilin yanında oturan yalnız terminal, kabel və birləşdirici ilə 1517 x 650 x 300 mm dispenserdir.

Bu ayrılıq sadə səslənir, lakin stansiyanın necə qurulduğu və işlədilməsi ilə bağlı demək olar ki, hər şeyi dəyişir. Ağır giriş kabelləri bir dəfə kabinetə keçir; hər bir terminal üçün DC qidalanma qısadır və körfəzin altından marşrutlaşdırmaq asandır. Ev sahibləri ilə yerlə bağlı mübahisəni dayandırırsınız, çünki binada ən bahalı kvadratmetrlər avtomobilin altında olanlardır.

600kVt Split Sistemin Əsas Üstünlükləri

Altı praktik fərq bu sxemi inteqrasiya olunmuş 600 kVt-lıq şkafdan ayırır və bunların heç biri kosmetik deyil.

Şkafın yerləşdirilməsi pulsuzdur: enerji blokunu maşın otağına, hasarlanmış küncə və ya çardaq altına qoyun, terminal isə körfəzin yanındakı kiçik yamağı götürür.

Artım, kabinetlər deyil, terminallar əlavə etmək deməkdir. 4 silahla başlayan sayt eyni kabinetdən istifadə edərək 8 və ya 12-yə keçə bilər, çünki güc hovuzu və çıxış sayı müstəqil qərarlardır.

Qüsurlu dispenser stansiyanı deyil, bir körfəzi dayandırır. Digər silahlar doldurulmağa davam edərkən terminalı təxminən 30 dəqiqə ərzində dəyişdirin.

İstilik və səs-küy sərnişin zonasını tərk edir. Azarkeşlər kabinetlə yaşayır, ona görə də sürücülər sakitcə gözləyirlər.

Kabel xətləri qısa qalır. Şkaf və terminal arasındakı DC əlaqəsi bütün lot üçün deyil, körfəz üçün ölçülür və bu, hər tövlə üçün quraşdırılmış xərcləri azaldır.

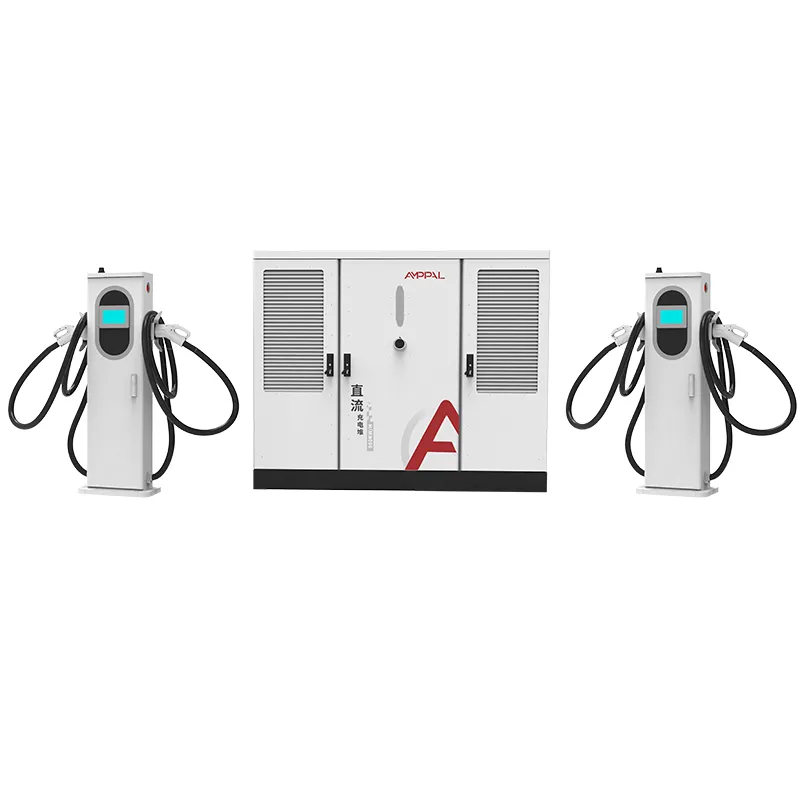

Bir şkaf, 2-dən 16-ya qədər silah. Terminalların sayı sifariş zamanı seçilir və daha sonra dəyişdirilir, beləliklə, enerji sərmayəniz bugünkü trafikə bağlı deyil.

Texniki Spesifikasiyalar

600kVt-lıq Split Sistemin Öz yerini qazandığı yer

Avtobusların və ya yük maşınlarının cərgələrdə dayandığı və elektrik otağının arxa divarda otura biləcəyi park anbarları.

Tövlənin yanındakı kənar yer kabinetin ayaq izindən daha dəyərli olduğu şosse meydançaları.

Kanop strukturunun mövcud olduğu, lakin köşk otağının yeganə qapalı məkan olduğu yanacaqdoldurma məntəqəsi çevrilmələri.

Səs-küy məhdudiyyəti olan şəhər saytları: terminal səssizdir və səs-küylü avadanlıq evlərdən uzaqdadır.

Birinci mərtəbənin nəqliyyat vasitələri üçün ayrıldığı və kabinetin xidmət dəhlizində yaşadığı çoxmərtəbəli avtodayanacaqlar.

Elektrik Şkafı və Terminallar necə əməkdaşlıq edir

Şkafın içərisində rektifikator modulları AC480V ±10% girişini 300-1000VDC sabit güc avtobusuna çevirir. Şkaf tərəfindəki nəzarətçi DC bağlantısı üzərindən hər bir terminalla danışır və real vaxt rejimində hər bir aktiv silahın 600 kVt-dan nə qədər alacağına qərar verir.

Terminallar qəsdən sadədir: onlar birləşdiricini, kabel idarəetməsini, ödəniş və ya OCPP əl sıxışmasını və maye ilə soyudulmuş variantda 600A-a uyğun soyutma dövrəsini saxlayır. Kəşfiyyat kabinetdə yaşadığı üçün bir saytı 250A hava ilə soyudulan terminallardan 600A maye ilə soyudulmuş terminallara yüksəltmək üçün yeni enerji bloku tələb olunmur.

Avtomobil içəri girəndə sistem onun gərginlik sorğusunu oxuyur, gücü bölüşdürür və yüksəlir. Sessiya başa çatdıqda, 600 kVt hovuzun həmin dilimi saniyələr ərzində növbəti avtomobilə buraxılır. OCPP 1.6 və ya 2.0 stansiyaları bütün saytı uzaqdan izləyə və bağlaya bilər.

Sertifikatlaşdırma və Keyfiyyət Təminatı

AF-DC-600-Series Şimali Amerika layihələrinin tələb etdiyi sertifikatlarla Yueqing fabrikimizdən ayrılır və hər bir bölmə qablaşdırmadan əvvəl təkrarlanan sınaqlarla dəstəklənir.

EV doldurma sistemi avadanlığı üçün UL 2202-2022 və personalın mühafizəsi sistemi üçün UL 2231-2; hər ikisi vahid etiketində görünür.

Nümunələnmiş qapaqlarda toz və su jet testləri ilə təsdiqlənmiş IP54 giriş qoruması.

Sahil əraziləri üçün şkaf və terminal korpuslarına 96 saatlıq duz spreyi.

Hər bir kabinet qablaşdırmadan əvvəl tam yüklü yanma ilə işləyir; test qeydləri seriya nömrəsinə görə saxlanılır.

CE, CB və TUV markaları onlardan istifadə edən bazarları əhatə edir, beləliklə, bir istehsal xətti 40-dan çox ölkəyə xidmət edir.

AF-DC-600 seriyasını necə yığırıq

Addım 1. Polad rulonlar kəsilir və CNC turret preslərində vurulur, sonra profillərin tələb etdiyi yerlərdə lazerlə kəsilir.

Addım 2. FANUC robot qolları şkaf çərçivəsini və terminal qapaqlarını yüksək həcmli ixrac qurğuları üçün istifadə olunan eyni xətlərdə qaynaqlayır.

Addım 3. TRUMPF əyilmə maşınları panelləri qatlayır; korpuslar tozla örtülmüş və sobada bərkidilmişdir.

Addım 4. AC tərəfi komponentlər, açarlar, kontaktorlar və paylama xüsusi AC montaj xəttində naqil edilir.

Addım 5. Düzləşdirici modullar və nəzarətçi DC xəttinə quraşdırılıb, çarpaz çirklənmənin qarşısını almaq üçün AC işindən ayrı saxlanılır.

Addım 6. Hər bir kabinet rezistiv yük bankına tam 600 kVt yüklənir və səmərəlilik, güc faktoru və dalğalanma üçün yoxlanılır.

Addım 7. Bölmələr velosiped yükləri ilə 48 saatlıq yanma ilə işləyir; uğursuzluqlar yenidən işlənir və yenidən sınaqdan keçirilir, göndərilmir.

Addım 8. Yekun yoxlama qutudan əvvəl fırlanma momentini, kabel marşrutunu, etiketləri və seriya qeydlərini yoxlayır.

Split sistem saytınız üçün düzgün tərtibatdırmı?

Əgər böyüməyi planlaşdırırsınızsa, parkinq sahəsi dəyərlidirsə və ya səs-küy və istiliyi təcrid etmək lazımdırsa, bölməni seçin. Əgər kommunal otağınız 2200 mm hündürlüyündə şkaf götürə bilərsə və saytda DC axını üçün bir yol varsa, onu seçin.

Genişlənmə planı olmayan tək 2 silahlı sayt işlədirsinizsə, onu keçin: inteqrasiya olunmuş vahid daha az xərclənir və daha sürətli quraşdırılır. Saytda böyük bir kabinet üçün heç bir yer yoxdursa, onu keçin və trafik hər silah üçün gündə təxminən dörd seansdan azdırsa, onu atlayın, çünki geri ödəmə riyaziyyatı bu istifadədə nadir hallarda işləyir.

Şübhə olduqda, sayt planını bizə göndərin. Siz etməzdən əvvəl DC kabelinin uzunluğunu, gərginliyin düşməsini və terminal sayını hesablayırıq.

Niyə Alıcılar Split Sistemlərdə Bizi Əlverişli Müqayisə edirlər

2014-cü ildə 260+ işçi ilə qurulmuş istehsalçı Zhejiang Anfu New Energy Technology Co., Ltd.-dən birbaşa zavod qiymətləri.

Rəsm təsdiq edildikdən sonra 15-20 iş günü ərzində çatdırılma; MOQ bir konteynerdən başlayır.

UL 2202-2022 və UL 2231-2 siyahıya alınmışdır, özünü elan etmir.

OEM/ODM: loqotipiniz, HMI rənginiz, kabel uzunluğunuz, OCPP server parametrləriniz.

Özümüz işlətdiyimiz 200-dən çox şarj stansiyası bizə dizaynda həqiqətən istifadə etdiyimiz əməliyyat məlumatlarını verir.

Qablaşdırma və Göndərmə

Şkaf təxminən 2300 x 1900 x 1150 mm ölçülərində, doldurma və qaldırma nöqtələri olan polad çərçivəli taxta qutuda göndərilir; terminallar bükülmüş və qorunan kabellərlə paletlərdə hərəkət edir. 40 fut hündürlükdə kub konteyner, qarışıqdan asılı olaraq bir şkaf və səkkizə qədər terminal saxlayır.

FOB Ningbo və ya CIF-ni limanınıza göndəririk. Kommersiya fakturası, qablaşdırma siyahısı, yük qaiməsi və UL test hesabatları yükləndikdən sonra 3 iş günü ərzində verilir.

ABŞ-a aid sifarişlər üçün biz brokerinizin tələb etdiyi əlavə sənədləri, o cümlədən mənşə sertifikatını hazırlayırıq.

Satışdan sonrakı xidmət və ehtiyat hissələri

İki illik standart zəmanət güc modullarını, terminalları və nəzarətçini əhatə edir; modullar dəyişdirilir, sahədə təmir olunmur.

Ehtiyat terminallar və güc modulları sürətli göndərmə üçün yığılmışdır; qüsurlu olanı qaytarmazdan əvvəl dəyişdirmə vahidi göndərilə bilər.

OCPP uzaqdan diaqnostikaya imkan verir: mühəndislərimiz sayta baş çəkmədən qeydləri oxuyur və parametrləri tənzimləyir.

E-poçt və ya WhatsApp vasitəsilə zəmanət iddialarına 24 saat cavab; 5 iş günü ərzində dəyişdirmə göndərilməsi.

Baxım məsləhəti: terminal filtrlərini hər rüb təmizləyin, hər il sonlanma momentini yoxlayın və buraxılan zaman proqram təminatı yeniləmələrini tətbiq edin.

Quraşdırma və İstifadə Qeydləri

Səhv: terminalı DC kabelinin avtomobil zolağından keçməli olduğu yerə quraşdırmaq. Sağda: yemi körfəzin altına və ya qorunan divar boyunca aparın ki, onun üzərindən sürülməsin.

Səhv: kabinetin arxa havalandırma panelinin bloklanması. Sağda: hava axını üçün şkafın arxasında və üstündə 500 mm boşluq saxlayın.

Səhv: terminalı kabel üçün çəkmə lövbəri kimi istifadə etmək. Sağda: kabeli əlinizlə istiqamətləndirin və gərginliyin azaldılmasına icazə verin.

Səhv: stansiyanı defolt OCPP etimadnaməsi ilə tərk etmək. Sağ: ilk müştəri seansından əvvəl parolları dəyişdirin və uzaqdan monitorinqi aktivləşdirin.

Səhv: hər silahın bir anda 600 kVt çəkə biləcəyini fərz etsək. Sağda: gücün 2-16 silah arasında paylaşıldığını bilən seansları planlaşdırın.

600kW Split Bölmə üzrə Sahə Əlaqəsi

Səudiyyə Ərəbistanının Ciddə şəhərindəki donanma operatoru 26 körpüdən ibarət anbarda üç 600 kVt-lıq split şkafı idarə edir. Səkkiz aydan sonra onun şərhi: terminallar yay boyu yaxşı dayandı, lakin kabinet otağına ikinci kondisioner lazım idi. O, şarj cihazını deyil, otağın ölçüsünü kiçik etdi.

Qazaxıstanda bir sayt tərtibçisi şkafı magistral meydançada səkkiz hava ilə soyudulmuş terminalla birləşdirdi. Onun bizə dediyinə görə, həlledici amil daha sonra elektrik otağına toxunmadan daha dörd terminal əlavə edə bilmək idi və 65 dB fanat heç vaxt sürücülərin gözləmə zonasına çatmadı.

Mexikodakı distribyutor əks məsələ qaldırdı: terminalın kabeli yeni olanda sərt olur. Bir neçə həftə istifadə etdikdən sonra boşalır və biz indi kabelləri göndərməzdən əvvəl fabrikdə əvvəlcədən əyirik. Onun on vahiddən ibarət donanması o vaxtdan bəri heç bir modul nasazlığı görməmişdir.

Tez-tez verilən suallar

S: Daha sonra 600 kVt-lıq split sistemə daha çox silah əlavə edə bilərəmmi?

A: Bəli. Terminalların sayı sifariş vaxtı təyin edilir, lakin daha sonra dəyişdirilir; kabinet artıq 2-16 silahı dəstəkləyir.

S: Terminal həqiqətən səssizdirmi?

A: Standart hava ilə soyudulmuş terminal demək olar ki, səssizdir; maye ilə soyudulmuş bir masa üstü kompüter kimi yüksək səslə zümzümə edir.

S: Saytda mənə hansı giriş gərginliyi lazımdır?

A: AC480V ±10% 50/60Hz, Şimali Amerika kommersiya standartı.

S: Bir kabinet müxtəlif yerlərdə terminalları qidalandıra bilərmi?

A: Praktik kabel məsafəsində, bəli; biz sizin sayt planınızdan gərginlik düşməsini və kabel ölçüsünü hesablayırıq.

S: Sistemə transformator lazımdırmı?

A: Əksər saytlar kabineti birbaşa 480V xidmətdən qidalandırır; kommunal xidmətiniz orta gərginlik verirsə, ilk olaraq transformator aşağı düşür.

S: Bir güc modulu uğursuz olarsa nə baş verir?

Cavab: Kabinet həmin modulun payına görə azalır və doldurmağa davam edir; stansiyanın qalan hissəsi işləyərkən modulu dəyişdirirsiniz.

S: Hansı bağlayıcılar mövcuddur?

A: CCS1, CCS2, GB/T, CHAdeMO və NACS, terminallar arasında istənilən qarışıqda.

S: 600 kVt-lıq split sistem kiçik bir şəhər üçün həddindən artıqdırmı?

A: 2-gun künc saytı üçün, bəli, inteqrasiya olunmuş vahid daha ucuzdur; böyümə planı olan hər hansı bir sayt üçün, no.
