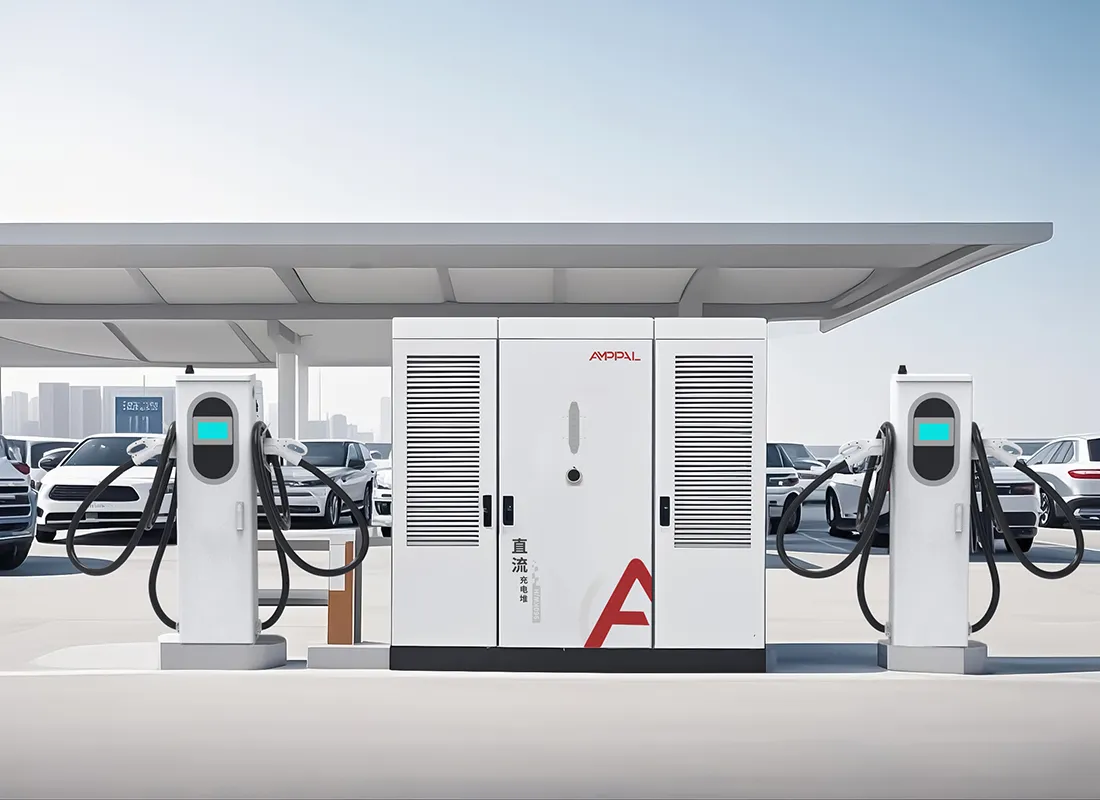

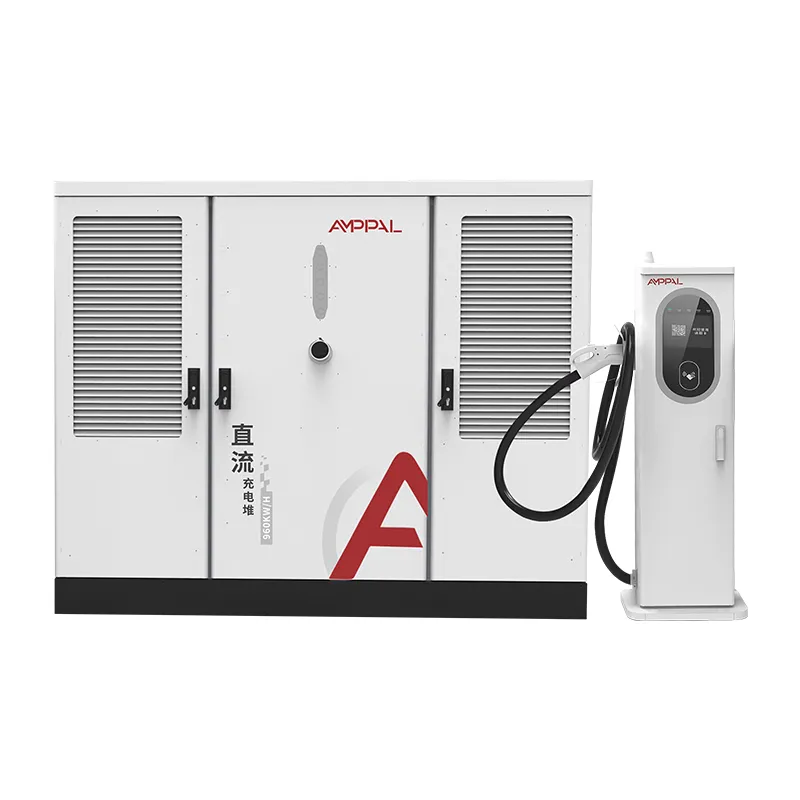

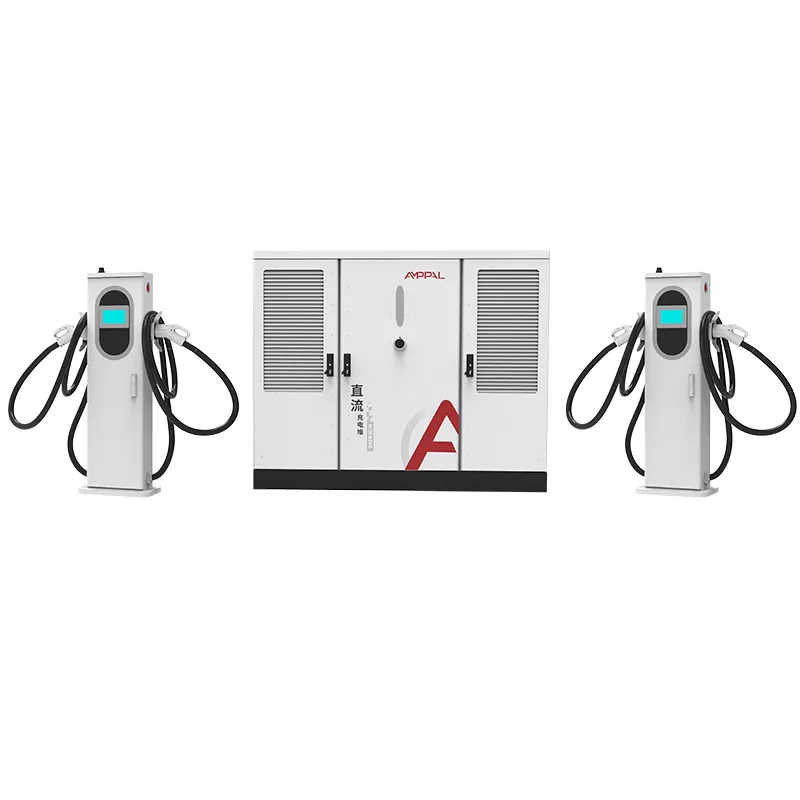

Kommersiya Doldurma Qovşaqları üçün 800kW Yüksək Güclü Split DC EV Doldurma Sistemi

UL Sertifikatları əslində nələri əhatə edir

Şimali Amerika şarj cihazının quraşdırılmasının təhlükəsiz olduğunu sübut edən CE işarəsini qəbul etmir. O, siyahı qəbul edir və DC sürətli şarj avadanlığı üçün siyahı UL-dir.

Bu 800 kVt gücündə split tipli sistem EV doldurma sistemi avadanlığı üçün standart olan UL 2202-2022 və operatoru elektrik şokundan qoruyan personalın mühafizəsi sistemi üçün standart olan UL 2231-2 standartını daşıyır. Hər ikisi ad lövhəsində çap olunub və hər ikisi yurisdiksiyanın yoxlamasına malik olan orqan tərəfindən sağ qalır.

Bu səhifə iki standartı, 480V Şimali Amerika giriş dizaynını və layihələri yenidən işlənmədən saxlayan uyğunluq nöqtələrini izah edir.

Bu səhifənin nə olmadığı barədə birbaşa olmalıyıq: bu, hüquqi məsləhət deyil və yerli kodlar əyalətə və bölgəyə görə dəyişir. Bu, sadalanan 800 kVt-lıq sistemin ABŞ və Kanada layihələrində ən çox gördüyümüz maneələri necə aradan qaldırdığına dair praktik mənzərədir.

Şimali Amerika Bazarına Giriş: UL vs CE

CE nişanı ilə UL siyahısı arasındakı fərq sənədləşmə işi deyil. Bu, avadanlığın qanuni şəkildə quraşdırılıb sığortalana bilməsidir.

CE istehsalçı tərəfindən öz-özünə bəyannamədir; UL, zavod yoxlamaları və təqib auditləri ilə dəstəklənən üçüncü tərəf siyahısıdır.

Əksər ABŞ yurisdiksiyaları, kommunal xidmətlər və sığortaçılar milli səviyyədə tanınmış sınaq laboratoriyasının siyahısını tələb edir, bunu CE təkbaşına vermir.

UL 2202-2022 bütövlükdə doldurma sistemi avadanlığını əhatə edir: qapaq, naqillər, giriş sxemləri və çıxış dövrələri.

UL 2231-2 personalın mühafizəsi sistemini, konnektor və DC çıxışı arasındakı təhlükəsizlik bloklama zəncirini əhatə edir.

Hər iki siyahı ilə 800 kVt-lıq sistem əksər ştatlarda xüsusi mühəndislik qiymətləndirməsi olmadan icazə verməyə hazırdır.

Kanada üçün eyni avadanlıq CSA həmkarlarına qarşı qiymətləndirilə bilər; UL fayllarımız bu yolu dəstəkləyir.

Texniki Spesifikasiyalar

800kVt üçün tikilmiş ABŞ və Kanada saytları

480V üç fazalı xidmətin mövcud olduğu və müqavilə gücü 800 kVt olan dövlətlərarası dəhliz stansiyaları.

NEVI və ya sadalanan avadanlıq tələb edən dövlət tərəfindən maliyyələşdirilən proqramlar üzrə təklif verən yük maşınlarının dayanacaqları və istirahət yerləri.

Dizel infrastrukturunu yüksək güclü DC enerjisi ilə əvəz edən korporativ və donanma meydançaları.

Böyük dayanacaqları və tək xüsusi transformatoru olan alış-veriş və əyləncə məkanları.

Paylayıcı şəbəkədə yüksək enerji yüklənməsini nümayiş etdirən kommunal pilot layihələr.

Tək 480V xidmətin çoxlu doldurma zonalarını qidalandırdığı hava limanı və tranzit dayanacaq strukturları.

480V Xidmət Girişindən CCS1 Çıxışına qədər

Şkaf Şimali Amerika kommersiya standartı əsasında hazırlanmışdır: 50/60Hz üç fazalı girişdə AC480V ±10%. Standart 480V xidmət və şkaf arasında gücləndirici transformatora ehtiyac yoxdur; rektifikator mərhələsi birbaşa 300-1000VDC avtobusa çevrilir.

Güc faktorunun korreksiyası girişi ≥0,99 səviyyəsində saxlayır ki, bu da tələbin ölçülməsini təmiz saxlayır və reaktiv enerji üçün hesablanmış kommersiya tarifləri üzrə cərimələrdən yayınır.

800 kVt-lıq hovuz 2 ilə 16 terminalı qidalandırır. Hər bir terminal öz cərəyanını nəzarətçi ilə müzakirə edir, beləliklə, eyni şkafda 600A maye ilə soyudulmuş tövlə və 250A hava ilə soyudulmuş tövlə birlikdə mövcuddur və çıxış birləşdiriciləri bazarı izləyir: Şimali Amerika üçün CCS1, NACS mövcuddur.

Torpaq xətası və personalın mühafizəsi UL 2231-2-yə uyğun olaraq şkafın içərisində idarə olunur və stansiya yükün idarə edilməsi və uzaqdan idarəetmə üçün OCPP 1.6 və ya 2.0 arxa tərəflərinə qoşulur.

İstilik şkafın öz soyutma sistemi tərəfindən idarə olunur, beləliklə, ≤65dB səs-küy dərəcəsi hətta tam çıxışda da saxlayır. Qonşunun əmlak xəttinin avadanlıq sahəsinə yaxın yerləşdiyi kommersiya sahələrində bu vacibdir.

UL Marking, NEC 625 və AHJ Qəbulu

İcazə, sadalanan avadanlıqların özünü ödədiyi yerdir. Yoxlama zamanı üç sənəd vacibdir və biz onların hamısını təmin edirik.

Bizim siyahı faylımızdakı model nömrəsinə uyğun gələn ad lövhəsindəki UL işarəsi müfəttişin fotoşəkilləridir.

NEC Maddə 625 EV doldurma avadanlığının quraşdırılmasını əhatə edir; quraşdırma təlimatımız şkafı qidalandırıcı, həddindən artıq cərəyan və ayırma vasitələri tələblərinə uyğunlaşdırır.

NFPA 70 kodun özüdür və 625-ci maddə onun içərisindədir; AHJ baxışı əsas diqqəti əsaslandırma, bağlama və görmə daxilində ayırmağa yönəldir.

Biz göndərilən xüsusi seriya diapazonları üçün UL test hesabatlarını və uyğunluq sertifikatını təqdim edirik.

Giriş tərəfindəki sənədlərə 480V naqil diaqramı və xidmət bağlantısı üçün fırlanma anı cədvəlləri daxildir.

Maliyyələşdirilən layihələr üçün UL sənədlərimiz NEVI və dövlət proqramlarının iddiaçılardan tələb etdiyi avadanlıq siyahılarına uyğun gəlir.

UL-Listed Bölmələr üçün İstehsal Prosesi

Addım 1. Qapaqlar polad rulonlardan deşilir və lazerlə kəsilir, sonra FANUC xətlərində robot qaynaqlanır.

Addım 2. TRUMPF pres əyləcləri panelləri təşkil edir; toz örtük və müalicə edin.

Addım 3. AC paylanması UL tərəfindən tanınan komponentlər və fırlanma momenti ilə idarə olunan sonlanmalar ilə AC xəttinə çəkilir.

Addım 4. Düzləşdirici modullar və personalın mühafizə lövhəsi DC xəttində quraşdırılmışdır.

Addım 5. Hər bir şkaf güc faktoru, dalğalanma və mühafizə yoxlamaları qeydə alınmaqla 800 kVt-a qədər yüklə sınaqdan keçirilir.

Addım 6. 48 saatlıq yanma cihazı dövrə vurur; jurnallar seriya nömrəsinə bağlıdır.

Addım 7. UL təftiş nümunələri siyahı proqramı üzrə istehsaldan götürülür.

Addım 8. Yekun yoxlama və qutu; zavod 2024-cü ilə qədər bir milyondan çox məhsul göndərdi.

Bu Şarj Cihazı Layihənizin Zaman Qrafikinə uyğundurmu?

Layihəniz Birləşmiş Ştatlarda və ya Kanadada olduqda, maliyyəçi və ya kommunal təşkilat sadalanan avadanlığı tələb etdikdə və ya AHJ yalnız CE standartlarına uyğun avadanlıqları qəbul etməyəcəksə, 800 kVt gücündə UL siyahısında olan sistemi seçin. 2-dən 16 silaha qədər artımı əhatə edən bir model istədiyiniz zaman da düzgün çağırışdır.

UL tətbiqi olmayan bir bazarda tək 2 silah pərakəndə satış küncü üçün onu seçməyin; siyahının bir xərci var və orada işi yalnız CE vahidi görəcək.

Sifariş verməzdən əvvəl xidmət gücünü yoxlayın: şkafın 480V xidmətində real 800kVt gücünə ehtiyacı var, üstəlik başlanğıc və ölçmə üçün otaq lazımdır. Biz kotirovka ilə sayt məlumatı yoxlama siyahısını göndəririk və siz öhdəsindən gəlməmişdən əvvəl mühəndislərimiz onu nəzərdən keçirir.

Təqdimat müddətləri də yalnız CE bazarlarından fərqlənir: UL-də siyahıya alınmış istehsal əməliyyatları eyni 15-20 iş günü cədvəlinə uyğundur, lakin bəzi ABŞ layihələrində maliyyələşdirmə müraciətləri üçün siyahı sənədləri erkən tələb olunur. Sənədlər paketini təklifi qazandıqdan sonra deyil, qiymət tələb edərkən soruşun.

Layihəniz sırf spekulyativdirsə, heç bir sayt, kommunal müqavilə və hələ icazə yolu yoxdursa, sifariş vermədən əvvəl gözləyin. Avadanlıq saxlayır; parkinq olmaya bilər.

Niyə UL-Listed Doldurma Avadanlığı üçün AMPPAL?

UL 2202-2022 və UL 2231-2 siyahıya alınmışdır, zavod təqib auditləri artıq mövcuddur.

Rəsm təsdiq edildikdən sonra 15-20 iş günü çatdırılma; Bir konteynerdən MOQ.

OEM/ODM: Şimali Amerika brendi, NACS və ya CCS1 birləşdirici dəstləri və xüsusi kabel uzunluqları.

Brokerlər və AHJ-lər üçün sənədlər paketi: UL hesabatları, mənşə sertifikatları və məftil diaqramları.

2014-cü ildə qurulan, ABŞ və Kanada da daxil olmaqla 40-dan çox ölkəyə ixrac edən Yueqing-də yerləşən baş qərargahlı istehsalçı.

Paletləmə, qaldırma və çatdırılma

Şkaf dörd qaldırma nöqtəsi olan təxminən 2300 x 1900 x 1150 mm ölçülü polad çərçivəli sandıqda göndərilir; terminallar bükülmüş kabellərlə və qorunan bağlayıcılarla paletlənmişdir. 40 fut hündür kub konteyner şkaf və səkkizə qədər terminala uyğun gəlir.

Çatdırılma şərtləri ABŞ və ya Kanada limanına FOB Ningbo və ya CIF-dir. Sənədlər, faktura, qablaşdırma vərəqəsi, konosament, UL test hesabatları və mənşə sertifikatı yükləndikdən sonra 3 iş günü ərzində verilir.

Sandıq 2200 mm hündürlüyündə şkaf üçün montaj diaqramını ehtiva edir və istismara vermə təlimatımız sahə üçün forklift və kran seçimlərini əhatə edir.

Xidmət Şəbəkəsi və Zəmanət Şərtləri

İki illik standart zəmanət şkafı, terminalları, enerji modullarını və qoruyucu nəzarətçini əhatə edir.

Zəmanət uğursuzluqları üzrə gəmilərarası mübadilə; ehtiyatımızdan 5 iş günü ərzində dəyişdirmə göndərilməsi.

Uzaqdan OCPP diaqnostikası və proqram təminatı yeniləmələri mühəndislərimiz tərəfindən vaxt zonalarında idarə olunur.

Şimali Amerika müştəriləri üçün ehtiyat hissə dəstləri: qoruyucular, birləşdiricilər və rəfdə saxlanılan idarəetmə lövhələri.

İllik texniki məsləhətlərə birinci ildən sonra fırlanma momentinin yenidən yoxlanılması və hər 6 aydan bir konnektorun aşınma yoxlaması daxildir.

Şimali Amerika Quraşdırmaları üçün İstifadə Qeydləri

Səhv: kabineti 208V xidmətdən qidalandırmaq. Sağ: UL siyahısında nəzərdə tutulduğu kimi AC480V ±10% üç fazalı təmin edin.

Səhv: avadanlığın gözü qarşısında ayırma vasitələrinin buraxılması. Sağda: NEC 625 və naqil diaqramımıza uyğun olaraq ayırmanı quraşdırın.

Səhv: yalnız boru vasitəsilə torpaqlama. Sağda: quraşdırma təlimatına uyğun olaraq xüsusi avadanlıq torpaqlama keçiricisini işə salın.

Səhv: UL siyahısının siyahıya alınmamış üçüncü tərəf terminalını əhatə etdiyini fərz etsək. Sağda: sadalanan sistemlə təchiz edilmiş terminallardan istifadə edin.

Səhv: enerji vermədən əvvəl AHJ keçidini atlamaq. Sağda: əlində UL faylı və test hesabatları ilə müfəttişi dəvət edin.

UL-Listed Quraşdırmalar üzrə Operator Əlaqəsi

ABŞ-ın Kaliforniya ştatında bir şarj şəbəkəsi dəhliz yerində iki 800 kVt-lıq şkafı istifadəyə verdi və ilk səfərdə yoxlamadan keçdi. Layihə menecerinin yeganə şikayəti: sandıq yükdaşıma təklifindən iki gün sonra gəldi, bu da istismara verilməsini həftəsonuna sövq etdi.

Ontarioda (Kanada) bir kommunal podratçı elektrik işlərini əvvəlcədən təklif etmək üçün 480V naqil diaqramlarından istifadə etdi. Onun rəyi ondan ibarət idi ki, fırlanma anı cədvəli onu yenidən işləmə çağırışından xilas etdi, baxmayaraq ki, terminal kabelinin dayanacağı üçün 0,5 m daha uzun olmasını arzulayırdı.

ABŞ-ın Ohayo ştatında bir donanma operatoru yük maşınının həyəti üçün hər kabinetə 10 silah işlədir. Doqquz aydan sonra bir terminalın birləşdirici qapağı dəyişdirilməlidir; Çarpaz gəmi ehtiyatı dörd gündə gəldi və stansiyanın qalan hissəsi heç vaxt şarj etməyi dayandırmadı.

Tez-tez verilən suallar: Sertifikatlaşdırma və Quraşdırma

S: 800 kVt şkaf UL siyahıdadır və ya sadəcə sınaqdan keçirilir?

A: UL 2202-2022 və UL 2231-2 altında siyahıya alınmışdır, fabrikdə davam edən təqib yoxlamaları ilə.

S: Nə üçün CE ABŞ üçün işləmir?

A: ABŞ-ın icazəsi və sığortası ümumiyyətlə milli səviyyədə tanınmış sınaq laboratoriyasının siyahısını tələb edir; CE istehsalçının öz bəyannaməsidir.

S: Sistemə hansı giriş gərginliyi lazımdır?

A: AC480V ±10% 50/60Hz, standart Şimali Amerika kommersiya xidməti.

S: NEC 625 saytda xüsusi bir şey tələb edirmi?

A: Fiderin düzgün ölçüləri, həddindən artıq cərəyandan qorunma və göz önündə ayırma vasitəsi; bizim dərslik xəritələri hər bir tələb.

S: Terminallar eyni kabinetdə CCS1 və NACS ola bilərmi?

A: Bəli, konnektor dəstləri sifariş zamanı hər terminal üçün təyin edilir.

S: Şkafdan əvvəl transformator lazımdırmı?

A: Yalnız xidmətiniz orta gərginliklidirsə; 480V xidmətdən şkaf birbaşa qoşulur.

S: 800 kVt-lıq sistem neçə silah işlədə bilər?

A: 2-dən 16-ya qədər, 250A hava ilə soyudulmuş və 600A maye ilə soyudulmuş terminalları qarışdırın.

S: Brokerimə və AHJ-ə hansı sənədlər lazımdır?

A: UL test hesabatları, mənşə sertifikatı, qablaşdırma siyahısı və naqil diaqramı, hamısı göndərmə ilə birlikdə verilir.
