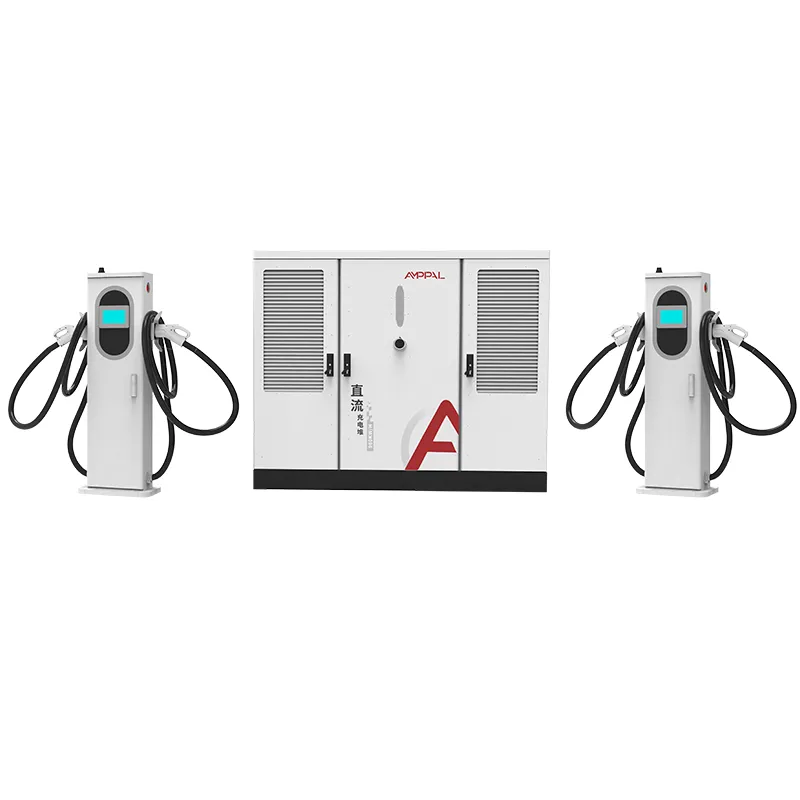

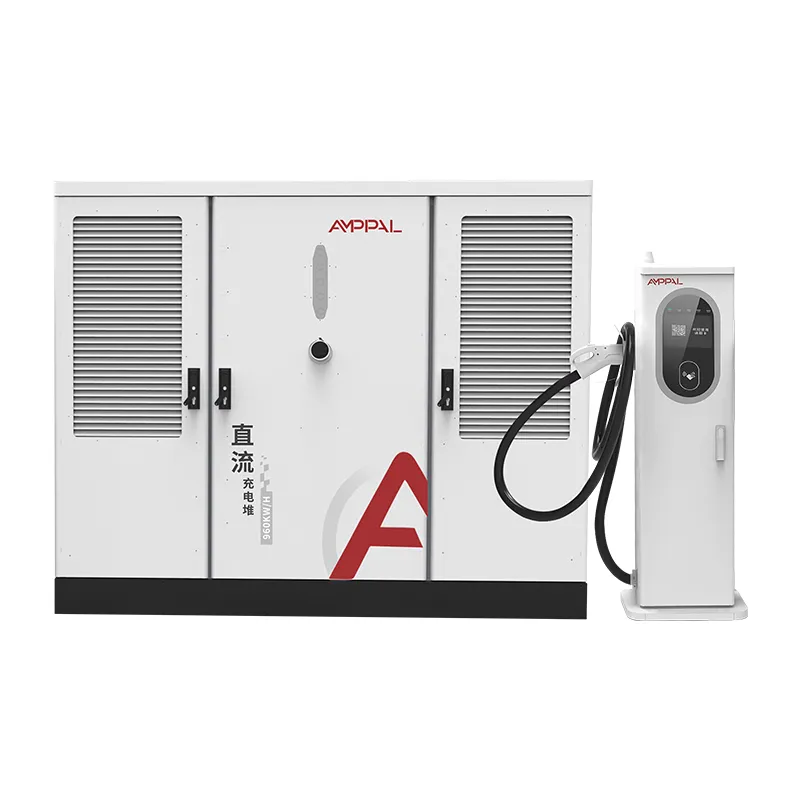

Ağır yük maşınları üçün 720 kVt Split Tipli Ultra Sürətli Elektrik Şarj Cihazı

Bir kabinetdə 2-dən 16-ya qədər miqyaslama

Doldurma saytı heç kimin bilmədiyi bir nömrəyə bahisdir: üçüncü ildə neçə avtomobil görünəcək. AF-DC-720-Series bu mərci zərif şəkildə itirmək üçün qurulmuşdur.

Şkaf 720 kVt-da sabitdir, lakin çıxışın sayı qərar deyil, siferblatdır. İki və ya on altı terminal, eyni kabinetə bağlanır, eyni güc hovuzunu paylaşır və eyni OCPP arxa ucuna hesabat verir. Trafik qeyri-müəyyən olduğu yerdə kiçikdən başlayırsınız və sübut olunduğu yerdə genişləndirirsiniz.

Bu səhifə genişlənmə yolu, müxtəlif silah saylarında növbə davranışı və real stansiya büdcələri üçün işləyən mərhələli investisiya ritmi ilə tanış olur.

40-dan çox ixrac ölkəsində gördüyümüz nümunə ardıcıldır: terminallarını mərhələliləşdirən operatorlar birinci gündə son ölçüsü təxmin edən operatorları məğlub edirlər.

Niyə Gun Count Müştəri Təcrübəsini Müəyyən edir

Pik güc layihəni satır; Silahların sayı sürücülərin geri gəlib-gəlməməsinə qərar verir. Aralarındakı münasibət daha yaxından baxmağa layiqdir.

Daha çox silah, hətta 720 kVt-lıq hovuz dəyişməz olduqda belə daha qısa gözləmə müddəti deməkdir, çünki sürücü geri çəkilməzdən əvvəl seans başına güc düşür.

720 kVt gücündə 16 silah sahəsi hər bir aktiv seansa orta hesabla təxminən 45 kVt verir, yavaş, lakin tam doldurma üçün kifayətdir; 4 silahlı bir sayt avtomobil başına 180 kVt verir.

Sıraya düşmə riyazi sadədir: 16 silah və 15 dəqiqəlik orta seansla sayt tam istifadə zamanı saatda təxminən 60 avtomobili təmizləyir.

Sürətli körfəzlər və yavaş körfəzlər birlikdə mövcud ola bilər: yük maşınlarına 600A maye ilə soyudulan terminallar və eyni şkafda olan avtomobillərə 250A hava ilə soyudulmuş terminallar təyin edin.

Terminallar partiyalar şəklində yerləşdirilə bilər, buna görə də eyni kabinet ikinci güc otağı olmadan bu rübdə 4 və növbəti rübdə 8 silaha xidmət edir.

Uzaqdan idarə olunan OCPP idarəetməsi sizə silahın gücünü şəbəkənin pik saatlarında bağlamağa və onu gecə qaldırmağa imkan verir ki, bu da avadanlığı dəyişmədən təcrübəni dəyişir.

Texniki Spesifikasiyalar

720 kVt stansiyalar üçün planlaşdırma ssenariləri

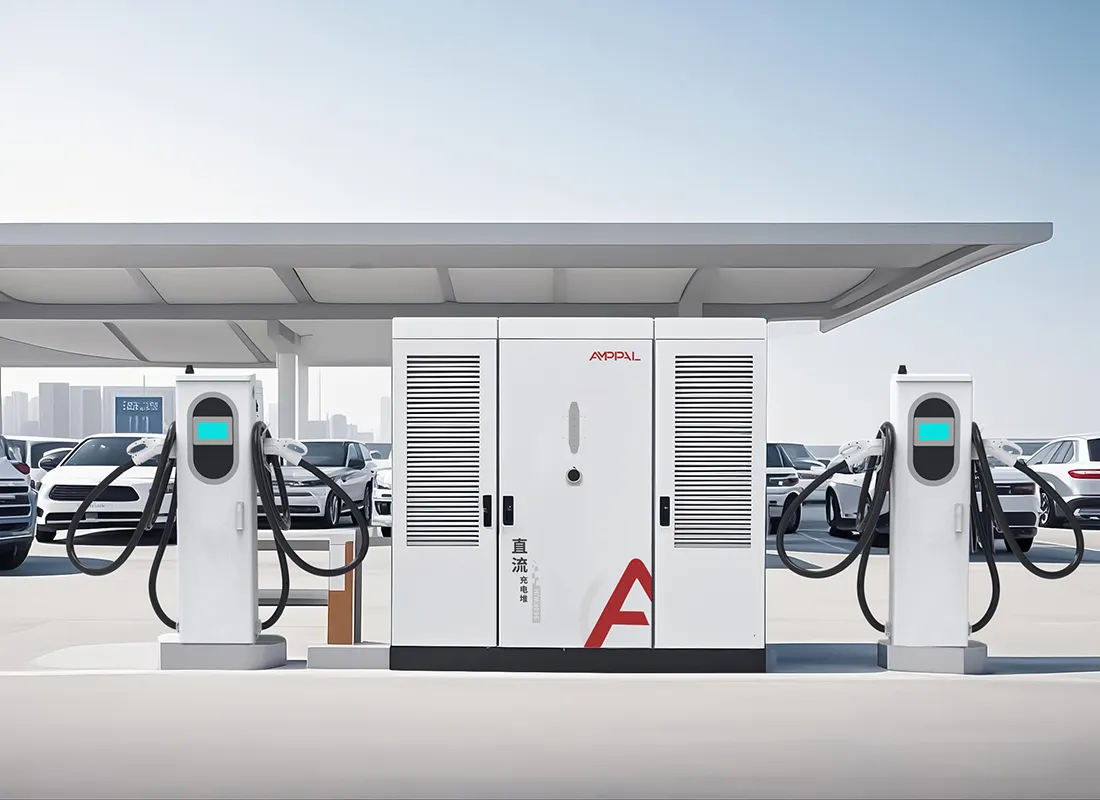

Greenfield şossesi saytları 4 silahla açılır və trafik yetişdikcə hər altı aydan bir daha 4 əlavə edilir.

Ev sahibinin indi kabinet üçün yer verdiyi və kirayəçilər kimi terminal mövqeləri verdiyi şəhər mərkəzləri.

Depo-plus-ictimai hibridlər: donanma üçün 2 ağır yüklü maye ilə soyudulan körfəz, ictimai üçün 6 hava ilə soyudulmuş körfəz, hamısı bir kabinetdə.

16 terminal konfiqurasiyasının bir mövsüm üçün quraşdırıldığı və sonra qismən çıxarıldığı müvəqqəti və ya hadisə şarjı.

Çoxmərhələli tenderlər, burada kommunal xidmət bir dəfə 720 kVt gücü təsdiqləyir və operator avadanlığı mərhələləşdirir.

2-dən 16-ya qədər Çıxış Yerində Enerji Paylaşma Məntiqi

Nəzarətçi 720 kVt-ı bir hovuz kimi, hər terminalı isə kran kimi qəbul edir. Sessiya başlayanda hovuz öz sorğusunu pulsuz olanlarla yoxlayır və güc verir; artıq işləyən seanslar kəsilmir, sadəcə olaraq ətrafdakı hovuzun daraldığını görürlər.

16 aktiv seansda hər bir avtomobil təxminən 45 kVt güc əldə edir ki, bu da hələ də orta EV-ni təxminən bir saat ərzində 20%-dən 80%-ə qədər hərəkət etdirir. 4 aktiv seansda hər bir avtomobil 180 kVt-a qədər çəkə bilər və başqa heç nə doldurulmadıqda tək bir avtomobil 720 kVt-a qədər gücü götürə bilər.

OCPP-də prioritet parametr operatora donanma boşluqlarını qorumağa imkan verir: depo öz yük maşınları üçün 600A-a zəmanət verərkən ictimai terminalları 30 kVt gücündə bağlaya bilər. Bütün bunlar mühəndislik deyil, konfiqurasiyadır.

Gərginlik tələbləri də vacibdir. 300-1000VDC çıxış diapazonu eyni avtobusda olan 400V sinif avtomobilləri və 800V sinif yük maşınlarını əhatə edir, buna görə də heç bir silah memarlıq tərəfindən qapalı qalmır.

Uyğunluq Testi və Keyfiyyət Təminatı

Sertifikat göndərdiyiniz konfiqurasiyanı əhatə etmirsə, genişləndirmə çevikliyi heç nə demək deyil, buna görə də hər kombinasiya sistem kimi sınaqdan keçirilir.

UL 2202-2022 və UL 2231-2 siyahısı yalnız istinad konfiqurasiyasına deyil, 2-dən 16-ya qədər çıxışı olan kabinetə aiddir.

IP54 korpus testi şkaf və terminalları əhatə edir; nümunələr siyahı proqramına uyğun olaraq su axını və tozla sınaqdan keçirilir.

Güc faktoru hər bir kabinetdə tam yüklə ölçülür və buraxılmazdan əvvəl ≥0,99 oxumalıdır.

48 saatlıq yanma hər bir bölməni qismən yükləmə, tam yükləmə və yüksüz dövrlərdən keçir və hər seriya nömrəsinə görə məlumatlar qeyd olunur.

Zavod keyfiyyət qapılarına fırlanma anı yoxlamaları, kabel marşrutlarının yoxlanılması və hər bir silahda son birləşdirici daxiletmə testi daxildir.

Fabrikimizin daxilində: Son Testə Robot Qaynaq

Addım 1. CNC zımbalama və lazerlə kəsmə örtükləri örtülmüş polad rulonlardan formalaşdırır.

Addım 2. FANUC qaynaq robotları çərçivələri yığır; TRUMPF pres əyləcləri xarici panelləri qatlayır.

Addım 3. Toz ilə örtülmə və sobada bərkitmə IP54 reytinqli bitirməyə davamlılığını verir.

Addım 4. Açarların AC naqilləri və paylanması AC xəttində baş verir; DC modulunun montajı ayrıca aparılır.

Addım 5. Ayrılma nəzarətçisi müştərinin OCPP və terminal sayı konfiqurasiyası ilə işıqlandırılır.

Addım 6. Tam 720 kVt yük testi səmərəliliyi, güc faktorunu və çıxış dalğasını yoxlayır.

Addım 7. Bölmələr 48 saatlıq yanma prosesini həyata keçirir; hər hansı bir nasazlıq yenidən işləməyə və yeni sınaq dövrünə səbəb olur.

Addım 8. Yekun yoxlama və qutu; Zavodun illik gücü bir milyonu ötür və 2024-cü ildə tədarük bir milyonu keçdi.

Ölçü Bələdçisi: Silahlar, Güc və Növbə Davranışı

Qəbul edəcəyiniz növbə ilə başlayın. Əgər 10 dəqiqəlik gözləmə hədddirsə, stansiyaya tələbatın ən yüksək olduğu saatda hər 12 avtomobil üçün təxminən bir silah lazımdır. Bu əsas qayda məşğul magistral meydançanı 8-dən 16-a, kiçik bir şəhər sahəsini isə 2-dən 4-ə qədər qoyur.

Sonra hər silahın gücünü yoxlayın. Orta hesabla 40 kVt-dan aşağı olan seanslar bir saatdan çox uzanır və sürücülər ayrılır. Əgər proqnozunuz orta gücü 40 kVt-dan aşağı qoyursa, cavab daha çox deyil, daha az silahdır.

720 kVt gücü və gündəlik həcmi 20 avtomobil olan bir sayt üçün 16 silah almayın. Kabinet onu dəstəkləyir, lakin növbə modeli buna ehtiyac duymur və terminal investisiyası boş oturur. 4-dən başlayın, 8-ə qədər böyüdün, məlumatları izləyin.

Bir dürüst qeyd: əgər saytınız heç vaxt 4 silahı keçməyəcəksə və heç vaxt yük maşınları görməyəcəksə, daha aşağı güc sinfində inteqrasiya olunmuş vahid daha ucuz cavabdır. Bölünmüş arxitekturanın çevikliyinin bir qiyməti var və siz onu bir künc lotu üçün ödəməməlisiniz.

Niyə Sayt Operatorları Böyümək üçün AMPPAL seçirlər

Terminallar bir kabinetə qarşı partiyalarda sifariş edilir, buna görə də ikinci genişləndirmə yeni elektrik qurğusuna deyil, terminal daşınmasına başa gəlir.

Rəsm təsdiqindən sonra 15-20 iş günü ərzində çatdırılma və mərhələli buraxılışlara uyğun bir konteynerin MOQ.

OEM/ODM brendinqi, xüsusi kabel uzunluqları və hər dəstə üçün birləşdirici qarışıqları, beləliklə hər bir genişlənmə bazarı izləyə bilər.

UL 2202-2022 və UL 2231-2 siyahıya alınmışdır; Digər bölgələr üçün CE, CB və TUV.

260+ işçisi və 40+ ixrac ölkəsi, üstəgəl 200+ stansiyası ilə 2014-cü ildə əsası qoyulmuş istehsalçı.

Qablaşdırma, Konteyner Yükləmə və Sənədlər

Şkaf qaldırıcı qapaqları olan polad çərçivəli taxta qutuya yığılmışdır; terminallar bükülmüş kabellərlə və bağlayıcılarla doldurulmuş paletlənmişdir. Yükləmə planları sifariş üzrə tərtib edilir, beləliklə, 40 fut hündürlükdə kub konteyner kabineti və həqiqətən sifariş etdiyiniz terminal partiyasını götürür.

Şərtlər təyinat üçün FOB Ningbo və ya CIF-dir. Sənəd dəsti, qaimə-faktura, qablaşdırma siyahısı, konosament və UL test hesabatları yelkəndən sonra 3 iş günü ərzində ofisimizi tərk edir.

Mərhələli layihələr üçün biz hər dəfə ayrı-ayrı sənədləşmə işləri ilə kabineti birinci və sonrakı terminal partiyalarını göndərərək daşımaları bölə bilərik.

Satışdan sonra dəstək və sahə xidməti

Şkaf, terminallar, modullar və nəzarətçiyə iki illik standart zəmanət.

Ehtiyat terminallar və anbarda güc modulları; 5 iş günü ərzində zəmanət uğursuzluqları üçün gəmilərarası mübadilə.

Texniki ziyarət etmədən növbə parametrləri, güc qapaqları və nasazlıq qeydləri üçün uzaqdan OCPP diaqnostikası.

İşləyən kabinetə silah əlavə etmək üçün yoxlama siyahısı daxil olmaqla, hər bir genişləndirmə partiyası üçün istismara vermə təlimatı.

Mikroproqram yeniləmələri və konfiqurasiya şablonları hər bir müştəri ilə paylaşılır, beləliklə, yeni terminallar avtomatik olaraq hovuza qoşulur.

Çoxlu Silah Konfiqurasiyaları üçün İstifadə Qeydləri

Səhv: nominal 16 satış nöqtəsindən kənara terminallar əlavə etmək. Sağda: 16-da dayanın və növbə tələb etdikdə ikinci bir kabinet sifariş edin.

Səhv: OCPP arxa ucunda hər bir silahı maksimum gücə təyin etmək. Sağda: hər terminal qapaqlarını konfiqurasiya edin ki, hovuz bir tövlə ilə tükənməsin.

Səhv: istifadə olunmamış terminalları qışda enerji ilə təmin etmək. Sağ: boş itkiləri azaltmaq üçün hər çıxış üçün gözləmə rejimindən istifadə edin.

Səhv: bir paylaşılan qidalandırıcıda 50Hz və 60Hz bölgələrinin qarışdırılması. Sağ: quraşdırmadan əvvəl sayt girişinin 50/60Hz-də AC480V ±10% uyğun olduğunu təsdiqləyin.

Səhv: silah sayı artdıqca hava ilə soyudulan terminallarda rüblük filtri təmizləməkdən keçmək. Sağda: terminalın texniki xidmətini çıxış sayına uyğun olan cədvələ uyğunlaşdırın.

Altı aydan sonra stansiya operatorları nə deyir

ABŞ-ın Texas ştatında bir avtomobil yolu operatoru 720 kVt-lıq bir şkafda 6 silahla açıldı və beş aydan sonra 12-yə qədər genişləndi. Onun hesabatı: ikinci terminal partiyası iki gün ərzində onlayn oldu və genişlənmə zamanı kabinetin açılmasına ehtiyac qalmadı.

Bakıda, Azərbaycanda bir avtobus deposunun müdiri bir kabinetdə 16 silah işlədir və yalnız şikayət edir ki, OCPP tablosunda onun aylıq hesabatları üçün kifayət qədər uzaqda hər silah sessiyasının tarixi göstərilmir. Avadanlıq özü 99,2% iş vaxtını qeyd etdi.

Dubayda, BƏƏ-də bir ticarət mərkəzi tərtibatçısı 720 kVt gücündə 4 silahla işə başladı və növbəni idarə edilə bilən kimi təsvir edir, lakin axşam pik zamanı nə qədər sürücünün yüklənəcəyini düzgün qiymətləndirmədiyini etiraf edir və 16 silahın hamısını bu yerə basdırmaq əvəzinə ikinci kabineti planlaşdırır.

Tez-tez verilən suallar: Stansiyanızın miqyası

S: 720 kVt şkaf həqiqətən 2 silahla başlaya bilərmi?

A: Bəli, minimum sifariş 2 terminaldır; daha sonra eyni kabinetə qarşı əlavə edilir.

S: Çalışan stansiyaya terminallar əlavə etmək nə qədər vaxt aparır?

A: Quraşdırma, kabel çəkmə və OCPP konfiqurasiyası üçün adətən bir iş günüdür.

S: Sayt dolduqca silah başına güclə nə baş verir?

A: Hovuz tələb əsasında bərabər bölünür; 16 seansda hər biri təxminən 45 kVt, 4 seansda təxminən 180 kVt enerji alır.

S: Daha sonra silah əlavə etsəm, mənə daha böyük qidalandırıcı lazımdırmı?

A: Xeyr, 720 kVt giriş eyni qalır; yalnız çıxış aparatı dəyişir.

S: Yük maşınları və avtomobillər kabineti paylaşa bilərmi?

A: Bəli, yük maşınları üçün 600A maye ilə soyudulmuş terminallar və avtomobillər üçün 250A hava ilə soyudulmuş terminallarla.

S: 16 silah sərt hədddirmi?

A: Hər kabinet üçün bəli; Bundan əlavə, ikinci bir kabinet əlavə edin və saytları OCPP-də ayrı saxlayın.

S: Terminallar hansı bağlayıcıları daşıya bilər?

A: CCS1, CCS2, GB/T, CHAdeMO və NACS, hər terminal üçün təyin edilə bilər.

S: Mərhələli yayım üçün çatdırılma müddəti nə qədərdir?

Cavab: Hər bir partiya rəsm təsdiq edildikdən sonra 15-20 iş günü göndərilir, beləliklə mərhələli seçim sizi ləngitmir.
