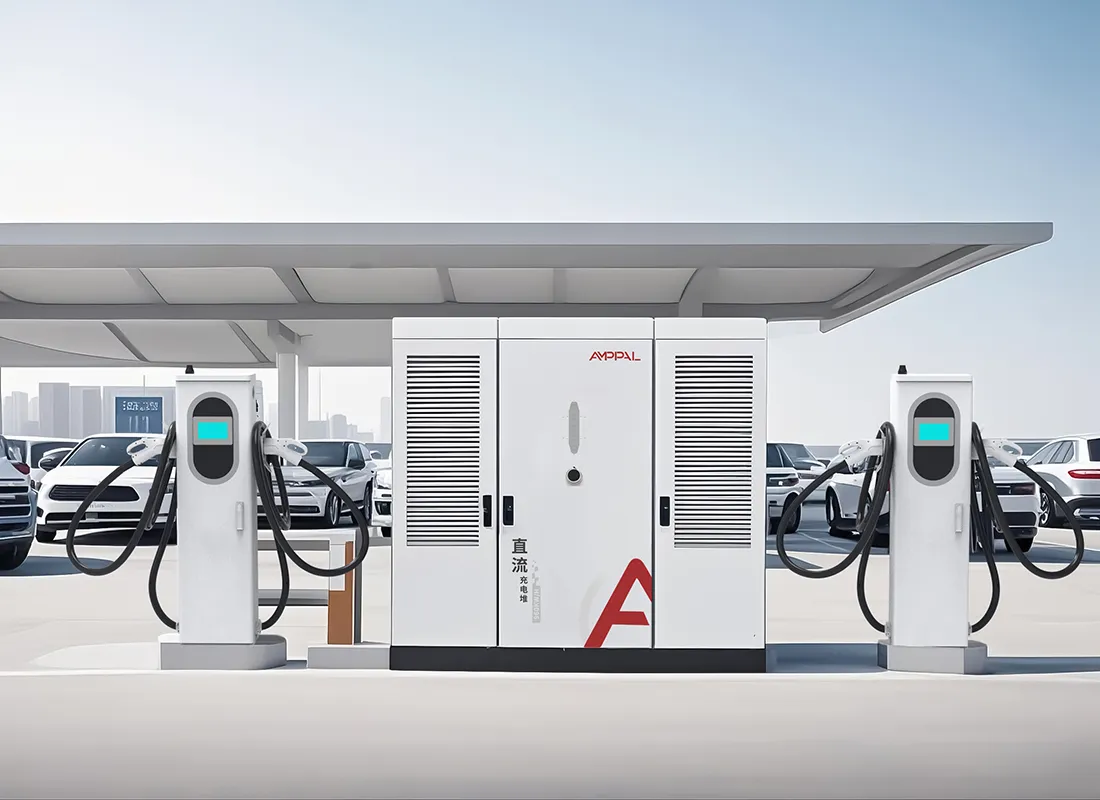

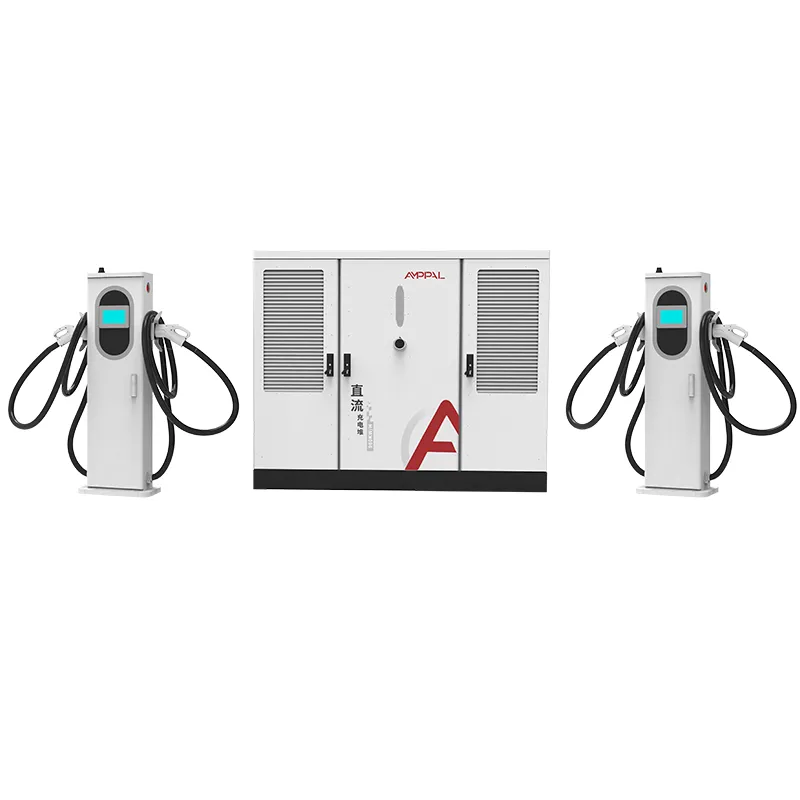

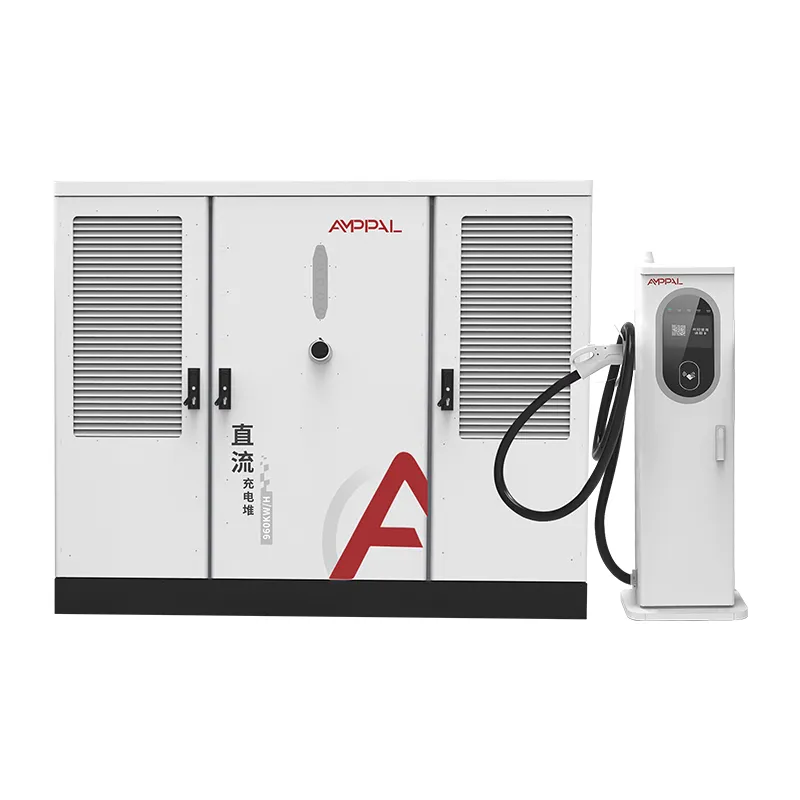

Meqavat Filo Doldurma üçün Split Tipli DC Ultra Sürətli Doldurma Stansiyası

Bir Sistemdə Enerji, Şəbəkə və Sayt Mühəndisliyi

960 kVt gücündə bir şarj cihazı kiçik olanın daha böyük versiyası deyil. Bu, şarj cihazı qoşulmuş bir güc layihəsidir və onun uğuru rektifikator modullarında olduğu kimi yarımstansiyada, transformatorda və kabel lövhələrində də yaşayır.

AF-DC-960-Series gücün çevrilməsini AC480V üçfazalı ilə qidalanan 2200 x 1800 x 1000 mm şkafda cəmləşdirir və çıxışı 2 ilə 16 terminal arasında yayır. Mühəndislik sualları konteynerdən əvvəl gəlir: qidalandırıcının ölçüsü, transformatorun reytinqi, tələbatın ölçülməsi və tikinti ardıcıllığı.

Bu səhifə, giriş qabiliyyətindən tutmuş istismara qəbulun qəbuluna və istehsalçı kimi qoşulduğumuz yerlərə qədər hub tərtibatçısının həqiqətən ehtiyac duyduğu nömrələri əhatə edir.

Əgər hələ də 120 kVt-lıq vahidləri müqayisə edirsinizsə, burada oxumağı dayandırın. Bu sistem artıq yüksək enerji ilə doldurmağa qərar vermiş və indi onun ehtiyat nüsxəsini çıxarmaq üçün mühəndisliyə ehtiyacı olan operatorlar üçündür.

960 kVt-lıq bir mərkəzi təyin edən altı rəqəm

İlk çəkilişdən əvvəl hər 960 kVt layihə altı rəqəmlə müəyyən edilir. Budur, hər birinin vicdanla oxuması ilə.

480V üç fazalı 960kVt tam yükdə təxminən 1155A çəkir ki, bu da ilk gündən qidalandırıcı və keçid qurğusu sinfini diktə edir.

1,250 kVA transformator, kommunal qaydalardan asılı olaraq 960 kVt üstəgəl stansiya köməkçiləri və boşluq üçün tipik cütləşmədir.

Güc əmsalı ≥0,99 reaktiv komponenti sıfıra yaxın saxlayır, bu kVt deyil, kVA tələbini ödəyən tariflər üçün vacibdir.

960 kVt gücündə 16 silah hər aktiv seans üçün orta hesabla 60 kVt gücündədir ki, bu da tam istifadə zamanı saatda təxminən 60 avtomobil növbəsini təmizləyir.

600A maye ilə soyudulmuş terminallar ən yüksək cərəyanı kabinetə ən yaxın olan boşluqlarda cəmləşdirir və ağır DC cərəyanlarını qısa saxlayır.

15-20 iş günü fabrikdə istehsal müddəti qrafikin ən qısa hissəsidir; transformator və kommunal təsdiq adətən daha uzun çəkir.

Yeddinci nömrə, heç kimin məlumat vərəqində çap etmədiyi rəqəm: kommunal xidmət haqqına dirəklər, xəndəklər və ya yarımstansiya daxil olub-olmamasına qərar verən saytın ən yaxın orta gərginlikli qidalandırıcıya olan məsafəsi.

Texniki Spesifikasiyalar

960 kVt-ın İqtisadi Mənasını Verən Mərkəzi Saytlar

Arxa-arxaya 600A seanslara ehtiyacı olan 8-ci sinif elektrik yük maşınlarına xidmət göstərən dövlətlərarası yük dəhlizləri.

Orta gərginlikli paylamanın artıq əmlak xəttinə keçdiyi kommunal-bitişik sahələr.

Hava limanı və dəniz limanı köçürmə meydançaları, fasiləsiz axın trafikindən daha çox planlaşdırılmış nəqliyyat vasitələrinin dalğaları ilə.

Avtobusların, yük maşınlarının və minik avtomobillərinin bir enerji alqı-satqısı müqaviləsini paylaşdığı depo-hub hibridləri.

Şəbəkənin markasını birləşdirən və xüsusi transformatoru əsaslandıran regional qabaqcıl stansiyalar.

Kirayəçilər köçməzdən əvvəl inkişaf etdiricinin transformator gücünü rezerv edə biləcəyi Greenfield sənaye parkları.

Kommunal Transformatordan 1000VDC avtobusa qədər

Zəncir kommunal orta gərginlikli əlaqədən başlayır. Yastiqciq quraşdırılmış transformator 480V üç fazaya enir, kabinetin nominal girişi və xidmət paneli tam yükdə təxminən 1155A ölçülü xüsusi qidalandırıcı vasitəsilə kabineti qidalandırır.

Şkafın içərisində rektifikator modulları 480V AC-ni 300-1000VDC sabit güc avtobusuna çevirir. Güc faktorunun korreksiyası girişi ≥0.99 səviyyəsində saxlayır, beləliklə, modullar boş olduqda belə stansiyanın reaktiv çəkilişi əhəmiyyətsiz olaraq qalır.

DC avtobusundan terminallar öz paylarını müzakirə edirlər. Tək maye ilə soyudulmuş terminal yük maşını seansı üçün bütün 960 kVt hovuzu götürə bilər; 16 avtomobilin aktiv olduğu hovuz hər seansda təxminən 60 kVta bölünür. Çıxış diapazonu yenidən konfiqurasiya edilmədən 400V sinifli avtomobilləri və 800V sinifli yük maşınlarını əhatə edir.

Stansiya səviyyəsində idarəetmə OCPP 1.6 və ya 2.0 üzərində işləyir, bu da operatora kommunal xidmətin zirvələri zamanı mərkəzi bağlamağa və gecə onu qaldırmağa imkan verir.

Standartlar, Tip Testləri və Keyfiyyət Qapıları

Şəbəkə miqyaslı avadanlıq pərakəndə təchizatdan daha ciddi şəkildə yoxlanılır, buna görə də keyfiyyət hekayəsi sertifikatlarda və sınaq jurnallarında yazılmalıdır.

UL 2202-2022 və UL 2231-2 siyahısı kabineti və tam 2-16 terminal diapazonunu əhatə edir.

Toz və su axını sınağı ilə təsdiqlənmiş IP54 qoruma; korpuslar sahil qovşaqları üçün 96 saatlıq duz spreyindən keçir.

Güc faktoru hər bir kabinetdə tam 960 kVt yüklə ölçülür və buraxılmazdan əvvəl ≥0,99 oxunmalıdır.

48 saatlıq yanma bölməni qismən və tam yükləmə ilə dövr edir, hər seriya nömrəsinə görə məlumatlar qeyd olunur.

Sonrakı fabrik yoxlamaları siyahının yalnız ilk göndəriş üçün deyil, məhsulun ömrü boyu etibarlı olmasını təmin edir.

960 kVt şkaf necə istehsal olunur

Addım 1. Polad rulonlar deşilir və lazerlə kəsilir, sonra FANUC robot qolları ilə çərçivələrə qaynaqlanır.

Addım 2. TRUMPF pres əyləcləri panelləri təşkil edir; qapaq tozla örtülmüş və bərkidilmişdir.

Addım 3. AC paylanması, açarları və ölçüləri fırlanma anına nəzarət edilən sonlanmalarla AC xəttində naqil edilir.

Addım 4. Rektifikator modulları və ayırma nəzarətçisi ayrı DC xəttində quraşdırılır.

Addım 5. Şkaf rezistiv bankda 960 kVt-a qədər yüklə sınaqdan keçirilir; səmərəlilik, dalğalanma və güc faktoru qeydə alınır.

Addım 6. 48 saatlıq yanma prosesi izləyir və uğursuz bölmələr yenidən işləmək və təzə dövr üçün xəttə qayıdır.

Addım 7. Yekun yoxlama fırlanma momentini, naqilləri, etiketləri və seriya qeydlərini əhatə edir.

Addım 8. İxrac üçün qutu; Zavodun illik gücü bir milyon ədədi keçib və 2024 tədarükü bir milyonu keçib.

Etməmişdən əvvəl Sayt Mühəndisliyi Yoxlama Siyahısı

Əvvəlcə kommunal müqaviləni təsdiqləyin. 960 kVt yük sayğac dəyişdirmə deyil, tarif hadisəsidir; əksər kommunal xidmətlər proqram, yükün öyrənilməsi və bəzən aylar çəkə bilən xidmətin təkmilləşdirilməsini tələb edir.

Transformatorun ölçüsü: 1,250 kVA kabinetə əlavə olaraq stansiya işıqlandırması, HVAC və gələcək terminalları ikinci təkmilləşdirmədən əhatə edir.

Tikinti işlərini planlaşdırın: 2200 mm hündürlüyündə şkaf üçün səviyyəli beton yastiqciq, kabel xəndəyi və ya terminallara aparan tray yolu və sandıqlı qurğu üçün kranın və ya forkliftin çata biləcəyi bir avadanlığın yastığı lazımdır.

Əgər layihənizin qrafiki bir kommunal gecikməni qəbul edə bilmirsə və ya saytınız xüsusi transformatoru qəbul edə bilmirsə, bu, hazırda yanlış məhsuldur. 960 kVt-lıq qovşaq daimi bir infrastruktur parçasıdır və o, infrastruktur kimi davranır.

Sizdə olan zaman kommunalın yük-tədqiqat cavabını bizə göndərin; Mühəndislərimiz sifariş verməzdən əvvəl qidalandırıcı riyaziyyatı və transformatorun reytinqini kabinetin giriş əyrisinə uyğun olaraq yoxlayacaqlar.

Niyə Yüksək Tutumlu Qovşaqlar üçün AMPPAL?

Şkaf, terminallar və idarəetmə proqramı üçün bir istehsalçı, buna görə də 960 kVt sistem üç təchizatçının vədindən yığılmayıb.

UL 2202-2022 və UL 2231-2 siyahıya alınmışdır, üstəgəl digər bazarlar üçün CE, CB və TUV.

OEM/ODM seçimləri: brendinq, birləşdirici qarışıqlar, kabel uzunluqları və OCPP server konfiqurasiyası.

Rəsm təsdiq edildikdən sonra 15-20 iş günü ərzində çatdırılma; Bir konteynerdən MOQ.

NEOM yaşıl hidrogen layihəsinin 500 maye soyuducu qurğusu da daxil olmaqla, 200-dən çox stansiyanı idarə edən bir şirkətdən dəstək.

Böyük Şkafların Qaldırılması, Quraşdırılması və Çatdırılması

Şkaf daşınmada ən ağır əşyadır: 2300 x 1900 x 1150 mm ölçülərinə yaxın, dörd nominal qaldırma nöqtəsi və içərisində armatur diaqramı olan polad çərçivəli sandıq. Terminallar paletlərdə hərəkət edir və maye ilə soyudulmuş qurğular yerində doldurulmuş soyuducu ilə quruyur.

40 fut hündür kub konteyner şkafı və səkkizə qədər terminalı daşıyır; daha böyük terminal ikinci konteynerdə göndərilir. Biz FOB Ningbo və ya CIF kotirovkalarını, yükləndikdən sonra 3 iş günü ərzində verilən qaimə-faktura, qablaşdırma siyahısı, konosament və UL hesabatları ilə təmin edirik.

İstismar təlimatı şkaf üçün kran və forklift variantlarını, yastiqciq planını və 480V qoşulma üçün fırlanma anı cədvəlini əhatə edir.

Qovşaqlar üçün texniki xidmət müqavilələri və ehtiyat hissələri

Two-year standard warranty on the cabinet, terminals, power modules, and controller.

Zəmanət xətaları üzrə gəmilərarası mübadilə, 5 iş günü ərzində dəyişdirmə göndərilməsi.

Qovşaqlar üçün profilaktik təmir dəstləri: filtrlər, birləşdiricilər, soyuducu və ehtiyat idarəetmə lövhələri.

Saat qurşağı üzrə yük qapaqları, nasazlıq qeydləri və proqram təminatı yeniləmələri üçün uzaqdan OCPP diaqnostikası.

İllik xidmət tövsiyəsi: fırlanma momentinin yenidən yoxlanılması, filtr xidməti, soyuducu suyun hər 24 aydan bir yuyulması və DC avtobusunun termal skan edilməsi.

Yüksək Güclü Saytlar üçün İstifadə Qeydləri

Səhv: kommunal xidmətdən əvvəl şkafın enerjiyə verilməsi xidmət mərhələsini və gərginliyi təsdiqləyir. Sağ: sayğacla hər üç fazada AC480V ±10% yoxlayın, sonra bağlayın.

Səhv: qidalandırıcının ölçüsünü azaltmaq, çünki qovşaq 'ora böyüyəcək'. Sağ: ilk gündən müqavilə bağlanmış 960 kVt üçün qidalandırıcı və transformatoru ölçün.

Yanlış: şkafın qutulu qurğunun qaldırıla bilməyəcəyi yerə qoyulması. Sağ: konteyner gəlməmişdən əvvəl kranın və ya forkliftin girişini və yastığın vəziyyətini təsdiqləyin.

Səhv: istismara verildikdən sonra tələb sayğacının nəzərdən keçirilməsindən keçmək. Sağda: ilk ayın kVA fakturasını ≥0,99 güc faktoru rekordu ilə müqayisə edin.

Səhv: 600A terminallarını yük maşınlarının çəkilməsi üçün daimi lövbər kimi qəbul etmək. Sağda: dayaqları quraşdırın və kabeli əl ilə istiqamətləndirin.

İstifadəyə verildikdən sonra mərkəzi operatorun rəyi

ABŞ-ın Kaliforniya ştatında yük dəhlizinin operatoru 8-ci sinif yük maşınları üçün altı maye ilə soyudulmuş terminalı olan 960 kVt gücündə bir qovşağı idarə edir. Doqquz ay ərzində stansiya təxminən 90 dəqiqə ərzində yük maşınının 20-80% yükünü çatdırır və onun yeganə şikayəti kommunal xidmətin tələb sayğacıdır ki, o, büdcədə planlaşdırmadığı aylıq gözləmə haqqını göstərir.

Polşanın Varşava şəhərindəki bir avtobus deposu 960 kVt-lıq şkafı on hava ilə soyudulan terminalla birləşdirir. Depo meneceri hesabında güc amilinin performansını tərifləyir, lakin qeyd edir ki, yerli şəbəkə operatoru əlavə mühafizə araşdırması tələb etdiyi üçün istismara verilməsi planlaşdırılan üç gün əvəzinə beş gün çəkib.

BƏƏ-nin Dubay şəhərindəki bir tərtibatçı mərkəzi 1250 kVA transformator ətrafında qurdu və elektrik qəbulunun ilk yoxlamadan keçdiyini bildirdi. Onun qeyd-şərti: kabinetin izi avadanlıq otağının qapısını kiçik bir şəkildə yenidən dizayn etməyə məcbur etdi, o, tikinti işlərindən əvvəl qutunun ölçülərini açılışa qarşı yoxlamaqdan qaçınardı.

Tez-tez verilən suallar: Şəbəkə və Sayt Sualları

S: 960 kVt-lıq bir kabinetə hansı qidalandırıcı gücü lazımdır?

A: Tam yükdə 480V üç fazada təxminən 1, 155A; qidalandırıcı, paylayıcı qurğu və transformator müqavilədə nəzərdə tutulmuş gücə uyğun ölçülüdür.

S: Bu sistemlə hansı transformator cütləşir?

Cavab: Kommunal xidmətinizin qaydalarına zidd olaraq kabinet və köməkçi qurğular və boşluq üçün adətən 1, 250kVA.

S: Güc faktoru hesabıma necə təsir edir?

Cavab: ≥0,99-da reaktiv tələb cüzi olaraq qalır ki, bu da bir çox kommersiya tariflərində kVA əsaslı tələb ödənişlərindən yayınır.

S: Bir kabinet həm yük maşınlarına, həm də avtomobillərə xidmət edə bilərmi?

A: Bəli, yük maşınları üçün 600A maye ilə soyudulmuş terminallar və avtomobillər üçün 250A hava ilə soyudulmuş terminallar qarışdırılır.

S: İstifadəyə nə qədər vaxt lazımdır?

Cavab: Tikinti işlərinin tamamlandığını fərz etməklə, kommunal xidmətin mühafizə yoxlamaları daxil olmaqla, adətən 3-5 gün saytda.

S: Stansiya köməkçiləri üçün ayrıca xidmət lazımdırmı?

Cavab: İşıqlandırma və idarəetmə üçün kiçik bir köməkçi qidalanma tövsiyə edirik, lakin şkafın özü əsas 480V xidmətini götürür.

S: Hansı şəbəkə tezlikləri işləyir?

A: AC480V həm 50Hz, həm də 60Hz-də ±10%, 480V sinifindən istifadə edən əksər bazarları əhatə edir.

S: Çatdırılma vaxtı nədir?

A: Transformator və kommunal xidmətlər paralel olaraq sizin tərəfinizdə işləyərkən rəsm təsdiq edildikdən sonra 15-20 iş günü.
