Geniş miqyaslı akkumulyatorun enerji saxlama yerləşdirmələri ənənəvi olaraq layihə qrupları üçün planlaşdırma riskləri, naqillərdə nasazlıqlar və uzadılmış istismar müddətləri ilə nəticələnən geniş ərazi montaj işlərini əhatə edir.Kommunal Ölçekli Konteynerli Batareya Enerji Saxlama Sistemiəvvəlcədən sınaqdan keçirilmiş, zavodda inteqrasiya olunmuş meqavat sinifli saxlama qurğularını saytda yerləşdirməyə və qoşulmağa hazır edir. Bu məqalə onun ikili tutumlu variantlarını, daxili təhlükəsizlik arxitekturasını, istehsal iş axınlarını, real dünya layihə rəyini və konteyner formatlı enerji saxlama aktivlərini qiymətləndirən tərtibatçılar və EPC komandaları üçün əsas mülahizələri araşdırır.
Bu Səhifədə — Bölməyə keçmək üçün keçidlərə klikləyin
1. Konteyner əsaslı saxlama layihələri üçün yük maşınına nə gəlir
Adi meqavat-saat saxlama layihələri əksər montaj işlərini yerində yerinə yetirir. Batareya paketləri paletlərdə çatdırılır, rack strukturları yerli olaraq qurulur, böyük həcmdə sahə kabelləri marşrutlaşdırılır və birləşdirilir və istismara vermə cədvəlinin çox hissəsi sahənin quraşdırılması zamanı təqdim olunan naqil xətalarını həll etməklə istehlak olunur.Kommunal Ölçekli Konteynerli Batareya Enerji Saxlama Sistemibu tipik layihə ardıcıllığını tərsinə çevirir.

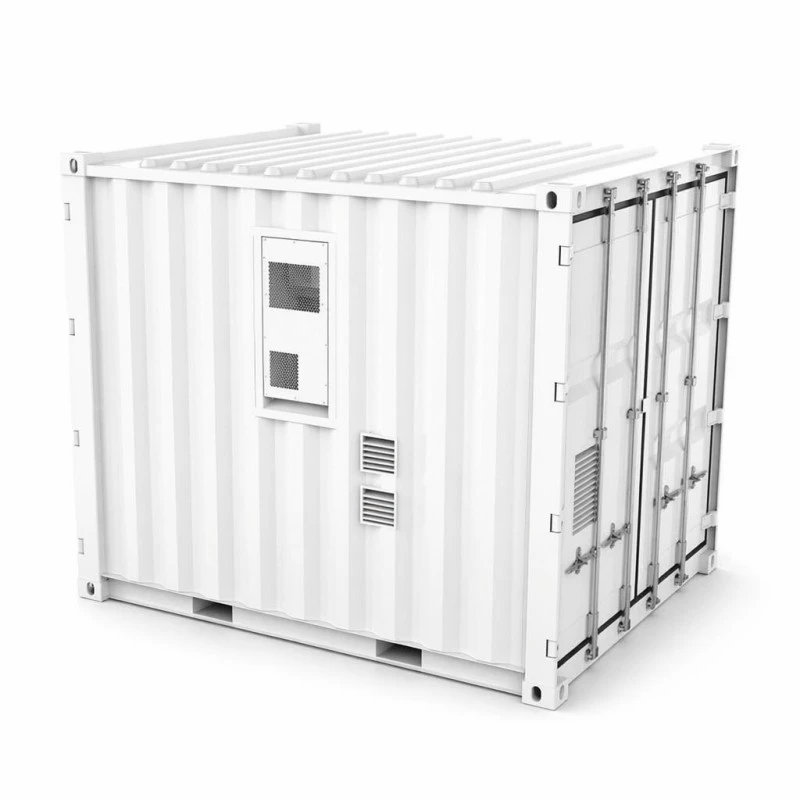

Batareya paketlərinin tam dəsti, hava ilə soyudulmuş istilik dövriyyəsi aparatı, ikili yanğınsöndürmə qurğuları və tam monitorinq kabelləri Yueqing-də yerləşən zavod obyektlərinə tam inteqrasiya olunub. Hər bir alt sistem 3048*2438*2591‑millimetrlik korpusda göndərilməzdən əvvəl birləşmiş sistem səviyyəsində sınaqdan keçir. Layihə binalarına çatdırıldıqdan sonra sahə işçiləri konteyneri hazırlanmış beton yastiqciqlar üzərinə yerləşdirir, sahənin PCS və EMS aparatına doğru DC aşağıdan giriş kabelini çəkir, sonra istismara vermə fəaliyyətlərinə davam edir. Quraşdırma və sistemin təsdiqini zavod iş axınlarına köçürməklə, bu kritik vəzifələr artıq layihənin kritik yol qrafikini tutmur və diskret rəf əsaslı saxlama sistemləri üzərində konteyner tipli həllin seçilməsi üçün əsas dəyər təklifini təmsil edir.
2. İki Tutum Variantına Baxış və Əsas Texniki Parametrlər
Eyni fiziki konteyner yeri iki fərqli enerji tutumu konfiqurasiyasını dəstəkləyir, 1060kWh və 1215kWh. Layihənin inşaat mühəndisliyi, beton yastiqciq spesifikasiyalar və kran qaldırma planları hansı variantın seçilməsindən asılı olmayaraq dəyişməz qalır və tikintidən əvvəl sahənin hazırlanmasını asanlaşdırır. String arxitekturası hər konfiqurasiya üçün fərqlidir: 48 batareya paketi 1060 kVt/saat (nominal 844,8 VDC) üçün 4P264S topologiyasını, 55 paket isə 1215 kVt/saat (nominal 774,4 VDC) 5P242S topologiyasını tətbiq edir. Hər iki variant çıxışı geniş miqyaslı PCS aparat platformalarının əksəriyyətinə uyğun gələn geniş şəkildə qəbul edilmiş 680‑950VDC əməliyyat pəncərəsində saxlayır.
Standart doldurma və boşaltma cərəyanı 0,5C sürətlə işləyən hər iki versiya üçün 200A-da oturur və DC yan çıxışı tipik layihə avtobus arxitekturası tələblərinə uyğunlaşdırır. Maksimum sistem səviyyəsində səmərəlilik yalnız batareya göstəriciləri deyil, köməkçi enerji istehlakı da daxil olmaqla bir tam doldurma-boşaltma dövrü ərzində ölçülən 88 faizə çatır. Minimum 80 faiz enerji tutumunu saxlayaraq, 0,5C və 25 dərəcə Selsi ətraf mühit şəraitində dövriyyə performansı 8000 dövrü keçir və konteynerin daxili havanın pis idarə edilməsinə uyğun olaraq əməliyyat mühitinin temperaturu 0°C ilə +50°C arasında dəyişir.
| Kateqoriya | Parametr | 1060kWh Model | 1215kWh Model |
|---|---|---|---|
| DC tərəfi | Nominal tutum | 1060 kVt/saat | 1215 kVt/saat |
| Hüceyrə növü | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Batareya sistemi simli | 4P264S | 5P242S | |
| PACK spesifikasiyası | 70.4V314Ah | 70.4V314Ah | |
| YOX. PAKLAR | 48 ədəd | 55 ədəd | |
| Nominal gərginlik | 844.8VDC | 774.4VDC | |
| Gərginlik diapazonu | 680~950VDC | 680~950VDC | |
| Standart yükləmə/boşaltma cərəyanı | 200A | 200A | |
| Sistem parametrləri | Sistemin səmərəliliyi | MAX.effektivlik 88% @0.5C / 1 şarj 1 boşalma | MAX.effektivlik 88% @0.5C / 1 şarj 1 boşalma |
| Sistemin ömrü | >8000Dəfə (0,5C@25°C) Enerji saxlama dərəcəsi ≥ 80% | >8000Dəfə (0,5C@25°C) Enerji saxlama dərəcəsi ≥ 80% | |
| Tel çəkmə üsulu | DC alt giriş | DC alt giriş | |
| Doldurma və boşaltma dərəcəsi | 0.5CP | 0.5CP | |
| Termal idarəetmə üsulu | Ağıllı hava ilə soyudulmuş kondisioner | Ağıllı hava ilə soyudulmuş kondisioner | |
| Rabitə protokolu | CAN/Eth/RS485(4G Könüllü) | CAN/Eth/RS485(4G Könüllü) | |
| Yanğından mühafizə sistemi | Aerozol və Perfluoroheksanon | Aerozol və Perfluoroheksanon | |
| IP reytinqi | IP54 | IP54 | |
| Məhsulun ölçüsü | 3048*2438*2591mm | 3048*2438*2591mm | |
| Məhsulun çəkisi | 9500 kq | 10500 kq | |
| Ekoloji Tələblər | İşləmə temperaturu diapazonu | 0°C~+50°C | 0°C~+50°C |
| Əməliyyat rütubəti diapazonu | 0~95%RH(Kondensasiya yoxdur) | 0~95%RH(Kondensasiya yoxdur) | |
| Əməliyyat hündürlüyü | 2000m (>2000m azalma) | 2000m (>2000m azalma) | |
| Sertifikatlaşdırma | PAKET: CE ROHS UN38.3 MSDS | PAKET: CE ROHS UN38.3 MSDS | |
| Zəmanət | 5 il | 5 il |
3. Konteynerli Kommunal Ölçülü Saxlama üçün Hədəf Yerləşdirmə Saytları
Bir çox real dünya tətbiqi ssenariləri əvvəlcədən inteqrasiya olunmuş meqavat miqyaslı batareya yaddaşından faydalanır. İki-dörd saatlıq axşam yükünün pik həddə çatdığı sənaye parkları, istifadə vaxtı tarif çərçivələrinə cavab olaraq istehlak modellərini dəyişmək üçün saxlama aktivlərindən istifadə edə bilər. Dizel generatorlarından asılı olan sahələr üçün 1060 kVt-saatlıq variant mürəkkəb yanacaq təchizatı logistikası olmadan tipik kəsilmə pəncərələrində orta səviyyəli sənaye yüklərinə davam edə bilər.
Günəş fermaları və külək qurğuları da daxil olmaqla bərpa olunan enerji mənbələri hasilatı sabitləşdirmək və əks halda məhdudlaşdırılacaq istehsalın tutulması üçün bu konteynerləri yerləşdirir. Paylayıcı şəbəkə operatorları məhdud əməliyyat müddətləri üçün qidalandırıcının pik-təraşını həyata keçirməklə bahalı yarımstansiya-avadanlığın təkmilləşdirilməsini təxirə sala bilər. Uzaqdan mədən yerləri və ada əsaslı layihələr başqa bir əsas uyğunluğu təmsil edir; Məqsədli olaraq tikilmiş akkumulyator otaqları tez-tez praktiki olaraq özünü doğrultmur, bu da zavod tərəfindən təsdiqlənmiş konteyner çatdırılmasını ən etibarlı yerləşdirmə yoluna çevirir. Bu geniş miqyaslı istifadə halları üçün saxlama avadanlığını qiymətləndirərkən,Kommunal Ölçekli Konteynerli Batareya Enerji Saxlama Sistemigeniş saytda sistem montajından qaçaraq, yerləşdirməyə hazır variantı təqdim edir.
4. Prefabrik Saxlama Layihəsini Onlayn Gətirmək üçün İş Akışı
Layihənin icrası tikinti işlərinin hazırlanması ilə başlayır. Podratçılar 9500‑10500‑kiloqramlıq yükləri idarə etmək üçün nəzərdə tutulmuş düz beton yastiqciqlar tikir, konteyner yerinə doğru aparan kabel xəndəklərini quraşdırır və kondisionerin istiliyi rədd etmə funksiyaları üçün kifayət qədər boş yer saxlayır.
Qaldırma əməliyyatları künc tökmələri də daxil olmaqla standart konteyner avadanlıqlarına əsaslanır. Layihə qrupları xüsusi istehsal olunan qaldırıcı avadanlığa olan tələbi aradan qaldıraraq, standart yayma çubuqları üçün avadanlıq icarəyə götürür. Tək kranın yerləşdirilməsi əməliyyatı bütün qurğunu hazırlanmış təməl üzərində yerləşdirir.
İstifadəyə verilməsi yerləşdirmədən sonra üç fərqli mərhələdə davam edir. Texniki işçilər sahənin təmin etdiyi PCS aparatına qoşulan aşağıdan giriş kabel rakorları vasitəsilə DC yan naqilləri tamamlayır. Növbəti addım, əlavə 4G uzaqdan giriş funksiyası ilə yanaşı, mövcud CAN, Ethernet və RS485 ilə konteyner daxili monitorinq aparatları və layihə səviyyəli EMS platformaları arasında əlaqə əl sıxmalarını yaradır. Yekun qəbul fəaliyyətlərinə qorunma-rele funksional testi, 0,5CP yük-boşaltma dövriyyəsinin təsdiqlənməsi və SOC hesabatının dəqiqliyinin yoxlanılması daxildir. Düzgün başa çatdırılmış mülki hazırlıqla, sahəyə əsaslanan istismara vermə fəaliyyətləri konteyner yerləşdirildikdən sonra ümumiyyətlə iki-üç iş günü çəkir.
5. Quraşdırılmış Təhlükəsizlik Arxitekturası və Sertifikatlaşdırma Sənədləri
İkili müstəqil yanğınsöndürmə vasitələri təhlükəsizlik dizaynının mərkəzi elementini təşkil edir. Aerozol sistemləri fərdi paket qapaqları daxilində fəaliyyət göstərir və perfluoroheksanon agenti tam konteynerin içini doldurur. Bu ikili agent strategiyası müxtəlif fiziki miqyaslarda baş verən istilik hadisələrini həll edir, bu konfiqurasiya böyük batareya saxlama qurğuları üçün sığorta spesifikasiyaları çərçivəsində getdikcə daha çox tələb olunur.
Aşağıdan giriş DC kabelləri ilə IP54 dərəcəsinə malik konteyner korpusu ərazidə yağış və toz məruz qalmasına qarşı dayanır, elektrik keçirmə nöqtələrini aşağı profilli və yaxşı qorunur. Fərdi batareya paketləri CE və RoHS uyğunluq sənədlərini daşıyır. Tam sistemli göndərmələrə beynəlxalq daşımalar, gömrük rəsmiləşdirilməsi və layihə sığortası tələbləri üçün vacib olan UN38.3 və MSDS sənədləri daxildir.
Ağıllı modulyasiya edilmiş hava ilə soyudulmuş kondisioner aparatı, sadə yandırma-söndürmə velosiped idarəetməsindən istifadə etmək əvəzinə, batareya dəstlərinin birləşmələrini dar temperatur əməliyyat diapazonlarında saxlayır. İstismar spesifikasiyalar 0°C-dən +50°C-ə qədər ətraf mühit şəraitini, rütubət 0‑95%RH kondensasiyasız, üstəgəl 2000-metr maksimum hündürlüyü, məcburi performansın bu hündürlük həddinin üstündən aşağı düşməsini müəyyən edir. Tamamlanmış hər bir konteyner, konteyner qapıları xaricə göndərilmə üçün möhürlənməzdən əvvəl zavod daxilində toplanmış paket səviyyəli qeyd məlumatları ilə tam miqyaslı 0,5CP yükləmə-boşaltma dövriyyəsindən keçir.
6. Yueqing İstehsalat Zavodunda Səkkiz Mərhələli İstehsal İş Akışı
7. Konteyner Ölçüsü Saxlama üçün Kritik Ölçü Reallığının Yoxlanması
Layihə qrupları avtomatik olaraq daha yüksək enerji tutumlu variantı seçmək əvəzinə faktiki göndərmə tələblərinə uyğun olaraq variant konfiqurasiyasını seçməlidir. 1060kWh və 1215kWh fiziki konteyner ölçülərini paylaşsa da, nominal avtobus gərginlikləri əhəmiyyətli dərəcədə fərqlənir. Mühəndislik qrupları satınalma sifarişlərini tamamlamazdan əvvəl hədəf PCS aparatının seçilmiş bölmənin gərginlikli əməliyyat pəncərəsini tam dəstəklədiyini yoxlamalıdır.
Hava ilə soyudulmuş istilik sistemləri müəyyən ekoloji sərhədləri daşıyır. Müntəzəm olaraq +50°C-dən çox ətraf mühit temperaturu olan ərazilər və ya kondisioner aparatının maksimum yük altında davamlı olaraq işlədiyi tropik yerlərdə maye ilə soyudulmuş saxlama alternativlərindən istifadə edərək üstün hüceyrə temperaturu sabitliyinə nail ola bilər. Layihə sitatlarına yalnız quraşdırmadan sonra aparat çatdırılması ilə deyil, ətraf mühitə uyğunluqla bağlı açıq təlimat daxildir.
Konteyner formatlı aparat təxminən 500 kVt/saatdan aşağı ümumi saxlama tələbləri üçün zəif iqtisadi uyğunluğu təmsil edir. Şkaf miqyaslı saxlama məhsulları daha kiçik tutum tələbləri üçün daşınma, kran əməliyyatları və sahədə quraşdırma fəaliyyətləri üçün daha aşağı xərclər təqdim edir və bu layihə miqyasına cavab vermək üçün alternativ məhsul xətləri mövcuddur.
8. Qaldırma, Göndərmə və Gömrük Mülahizələri
Vahid çəkiləri 9500kg (1060kWh) və 10500kg (1215kWh) təşkil edir. Nəqliyyat, daşıma səyahətinin hər iki ucunda kran avadanlığı ilə birləşdirilmiş düz yük maşınlarından istifadə edir. Forklift avadanlığında bu kütlələr üçün kifayət qədər yük dərəcəsi yoxdur; armatur planları və yerində kran girişi təyinat məntəqəsinə yük maşını çatmazdan əvvəl müəyyən edilməlidir.
Batareya qurğuları əvvəlcədən doldurulduğuna görə, bu konteynerlər UN3480 təhlükəli yüklər kimi təsnif edilir. İstehsalçı qruplar tam UN38.3 sınaq hesabatlarını, MSDS sənədlərini və təhlükəli malların qablaşdırma bəyannamələrini təqdim edir. Layihə planlaşdırıcıları standart ümumi yük daşımaları ilə müqayisədə mənşə limanının sifarişi üçün təqribən bir əlavə həftəlik büdcə ayırmalıdırlar.
Mövcud kommersiya şərtlərinə FOB Ningbo və ya sorğu əsasında CIF seçimləri ilə Şanxay daxildir. Hər konteyner bir 40 fut hündürlükdə kub konteyner yuvası ilə müqayisə edilə bilən yer tutur. Ölkədaxili quru nəqliyyatı üçün eni təxminən 3 metr və çəkisi 10 tondan çox olan bölmə üçün marşrutun rəsmiləşdirilməsi tələb olunur.
9. Zəmanət, Tutumlara Baxım və Sahə Xidməti Dəstəyi
Beş illik hərtərəfli zəmanət paketlərə, kondisioner qurğularına, yanğınsöndürmə avadanlığı və monitorinq sistemlərinə tam çatdırılmış sistem kimi tətbiq edilir. Tutum performansı, fabrik-qəbul-sınaq ilkin jurnallarına istinad edən deqradasiyanın izlənməsi ilə sənədləşdirilmiş 0,5C velosiped profilləri altında işləyən minimum-80%-lik nominal enerji saxlanmasına zəmanət verilir.
Batareya paketləri sahə dəyişdirmə texniki iş axınlarını dəstəkləyir. Fərdi deqradasiyaya uğramış paketlər bir neçə iş saatı ərzində tam konteynerin sökülməsini tələb etmədən və ya batareyanın qalan hissəsini oflayn rejimə keçirmədən dəyişdirilə bilər. CAN / Ethernet / RS485 və əlavə 4G bağlantısı vasitəsilə uzaqdan monitorinq girişi xidmət qruplarına paket səviyyəli əməliyyat məlumat dəstlərini əldə etməyə imkan verir və operatorlar performans təsirlərini müşahidə etməzdən əvvəl tutumun dəyişməsini erkən müəyyən etməyə imkan verir.
Tövsiyə olunan illik xidmət fəaliyyətlərinə hava filtrinin təmizlənməsi, yanğınsöndürmə agentinin təzyiqinin yoxlanılması, terminal-torkun yenidən yoxlanılması və tutum-performans sınaqları daxildir. Ehtiyat qablaşdırma aparatları tələb olunduqda beş-yeddi iş günü ərzində göndərilir.
10. Layihənin vaxt qrafiklərini gecikdirən ümumi sahənin hazırlanması səhvləri
11. Qlobal Meqavat-saat Yerləşdirmələrdən Real-Dünya Sahə Qeydləri
Özbəkistanın Daşkənd şəhərində fəaliyyət göstərən əmlak inkişafı müəssisəsi 2024-cü ilin sonlarında gecə-gündüz tarif fərqlərindən istifadə edən kommersiya kompleksini dəstəkləyən 1060 kVt-saatlıq qurğu yerləşdirdi. Layihə mühəndisləri gəlir gətirən əməliyyatların kranın konteyner qurğusunu düz yatağın daşınmasından qaldırmasından cəmi doqquz gün sonra başladığını bildirdilər. Fiziki quraşdırma işləri sürətlə davam etdi; vaxt sərmayəsinin böyük hissəsi RS485-əsaslı EMS parametrlərinin xəritələşdirilməsi konfiqurasiya işlərinə yönəldi.
Madaqaskarın Antananarivo şəhərində günəş enerjisi layihəsinin tərtibçisi mövcud PV təsərrüfatı aktivləri ilə yanaşı 1215 kVt/saatlıq konteyner variantını birləşdirdi. Saytın rəyi yerli yüksək istilik adası-iqlim şəraiti altında yüksək soyutma sisteminin iş yükünü vurğuladı. Layihə komandası təqib bölməsi sifarişlərini verməzdən əvvəl yüksək-mühit-temperaturunun azaldılması üçün rəsmi sənədlər tələb etdi.
Qazaxıstanın Almatı şəhərində yerləşən mədənçıxarma podratçısı işçiləri emal zavodu infrastrukturu üçün ehtiyat enerji ilə təmin edən konteyner anbar bölməsini yerləşdiriblər. Sahə-elektrik nəzarətçiləri tək qaldırıcı konteynerin yerləşdirilməsi üzrə iş prosesini təriflədilər, lakin zavodda quraşdırılmış rabitə-kabel quyruğu uzunluqlarının tənzimlənməsi tələb olunduğunu qeyd etdilər, çünki aşağıdan giriş rakorunun yerləşdirilməsi məcburi kabel-xəndək marşrutları ilkin olaraq gözləniləndən dörd metr daha uzağa uzanır.
Bu və digər genişmiqyaslı enerji saxlama yerləşdirmələri üçün,AMPPALbir çox beynəlxalq bazarlara xidmət edən fabrikdə hazırlanmış konteyner formatlı saxlama avadanlığı təqdim edir.
12. Tez-tez verilən suallar
İki konteyner variantı arasındakı əsas fərq nədir?
Fərqlər ümumi saxlanılan enerji tutumu və daxili simli arxitektura daxilindədir. 1060 kWh variant nominal 844.8VDC çatdıran 4P264S kimi konfiqurasiya edilmiş 48 paketdən istifadə edir. 1215 kWh variantda nominal 774.4VDC ötürücü 5P242S kimi təşkil edilmiş 55 paket istifadə olunur. Hər ikisi tamamilə eyni xarici-konteyner fiziki ölçülərini bölüşür.
Bu konteyner saxlama vahidinə PCS avadanlığı daxildirmi?
Xeyr. Bu aparat yalnız DC tərəfində olan yaddaş aktivini təmsil edir. O, CAN, Ethernet və ya RS485 interfeysləri üzərindən layihə tərəfindən təchiz edilmiş fərdi kompüterlər və ya EMS sistemlərinə xaricdən qoşulur; 4G uzaqdan giriş funksiyası əlavə konfiqurasiya kimi seçilə bilər.
Bu bölmə beynəlxalq miqyasda necə daşınır?
O, UN3480 təhlükəli yük kimi təsnif edilən yükləri düz və ya konteynerli yüklər vasitəsilə göndərir. Tam UN38.3 sınaq-hesabat sənədləri və MSDS istehsal tərəfindən təmin edilir.
Standart şarj-boşaltma cərəyanı xüsusiyyətləri hansılardır?
Hər iki konteyner variantı 0,5CP sürətində işləyən və 680‑950VDC iş gərginliyi pəncərəsində qalan 200A standart yükləmə-boşaltma cərəyanında işləyir.
Sahədə istismara vermə adətən nə qədər vaxt aparır?
Tamamlanmış tikinti işləri və yastiqciq hazırlığı, DC naqilləri, rabitə əl sıxmaları və şahidi qəbul testlərinin normal olaraq iki-üç iş günü əhatə etdiyini fərz etsək.
Layihə komandaları hansı real dünya sisteminin səmərəliliyini gözləyə bilər?
Maksimum sistem səviyyəsindəki səmərəlilik 0,5C şəraitində işləyən, bir tam doldurma və boşalma dövrü ərzində ölçülən və yalnız batareya ölçmələri deyil, bütün köməkçi sistem enerji sərfi daxil olmaqla 88 faizə çatır.
Tipik dövriyyə performansı nədir?
25 dərəcə Selsi mühitində 0,5C dərəcəsi altında 8000-dən çox dövrə, minimum-80 faiz enerji saxlama. Daha yüksək temperatur sahə şərtləri praktiki olaraq əldə edilə bilən dövr ömrü performansını qısaldır.
Standart spesifikasiyalı konteyner saxlama avadanlığı üçün hansı istehsal müddəti tətbiq olunur?
Standart spesifik vahidlər üçün otuz-qırx iş günü istehsal dövrü. Mənşə limanında təhlükəli malların sifarişi ilə bağlı fəaliyyətlər ümumi yelkən cədvəli qrafiklərinə təxminən bir əlavə həftə əlavə edir.
