Ev və iş yeri üçün 7 kVt divara quraşdırılmış DC EV sürətli şarj cihazı

Bu 7 kVt DC Divar qutusu əslində nədir

Tapdığınız 7 kVt-lıq şarj cihazlarının əksəriyyəti AC divar qutularıdır. Bu deyil. AF-DC-7-B-A-O-4-H enerjini şarj cihazının daxilində çevirir və avtomobilin bort doldurucusundan tamamilə yan keçərək DC-ni birbaşa akkumulyator paketinə itələyir. Bu tək fərq kilovat sayının təklif etdiyindən daha vacibdir.

Bunun nə üçün əhəmiyyəti var? Bir çox avtomobil 3,3 kVt-lıq bort şarj cihazı ilə göndərilir. Onları 7 kVt-lıq AC qutusuna qoşun və onlar hələ də yalnız 3,3 kVt çəkirlər – gücün yarısı boş qalır. Eyni avtomobili 7 kVt sabit cərəyanla qidalandırın və o, tam 7 kVt alır, çünki darboğaz aradan qalxıb. Elektrik logistika furqonları, aşağı sürətli EV-lər və zəif bort doldurucuları olan köhnə modellər ən çox faydalanır.

Ev və İş yeri üçün 7 kVt Divara quraşdırılmış DC EV Sürətli Şarj Cihazı adi bir AC220V təkfazalı təchizatı ilə işləyir, beləliklə siz onu üç fazalı enerjinin sadəcə mövcud olmadığı yerlərdə quraşdıra bilərsiniz. Çəki və dərinlik aşağı (92 mm dərinlikdə) saxlanılır, buna görə də dayanacaqda yemək yemədən divara düz quraşdırılır.

7 kVt DC şarj cihazı 7 kVt AC qutusunu döyür

Bortda şarj cihazı darboğazı yoxdur: DC çıxışı birbaşa paketə gedir, beləliklə, 3,3 kVt bort doldurucuları olan avtomobillər hələ də tam 7 kVt enerji alır.

Tək fazalı: AC220V±15% ilə işləyir. Üç fazalı proqram yoxdur, transformatorun təkmilləşdirilməsi yoxdur, kommunal şirkətdə gözləmə yoxdur.

İncə 92 mm profil: 540 × 320 × 92 mm-də, dar qarajları və xiyabanları istifadəyə yararlı saxlayan əksər DC qurğularından daha divara yaxın oturur.

Geniş 200-750VDC pəncərə: bir blokdan aşağı gərginlikli LSEV-ləri və standart 400V sərnişin platformalarını əhatə edir.

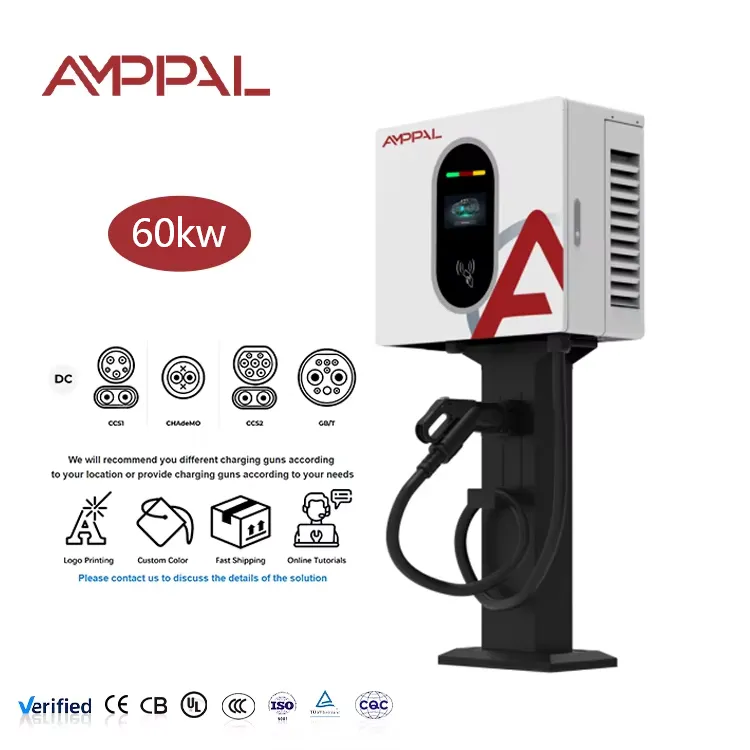

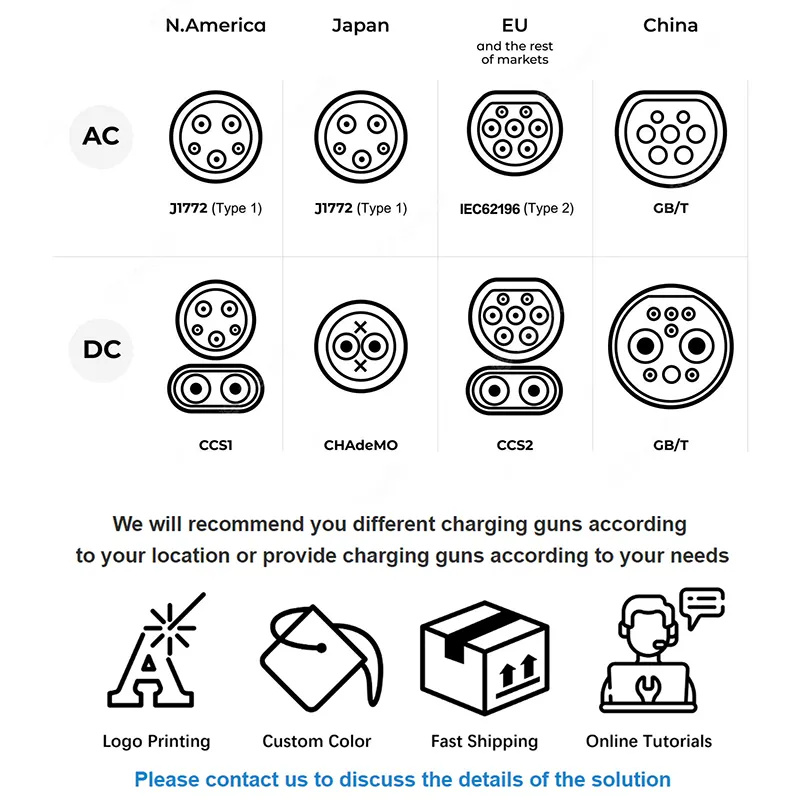

Tam birləşdirici əhatə dairəsi: CCS1, CCS2, CHAdeMO, GB/T və NACS. Silahı sifariş zamanı seçin; daxili eyni qalır.

İlk gündən şəbəkəyə qoşulmuşdur: 4G plus OCPP 1.6j o deməkdir ki, siz sabit internet xətti olmayan saytda belə uzaqdan ödəniş edə, nəzarət edə və yeniləyə bilərsiniz.

Texniki Spesifikasiyalar

Bu bölməni kim və niyə alır

Zəif daxili şarj cihazı olan villa və qəsəbə sahibləri: şəbəkə bağlantısını təkmilləşdirmədən evdə DC sürətini əldə edirsiniz.

Kiçik logistika operatorları: elektrik furqonları bir gecədə yalnız bir fazalı təchizatı olan bir depoda park etdi. Bu bölmələrdən iki və ya üçü kiçik bir donanmanı əhatə edir.

Yol kənarındakı mağazalar, qonaq evləri və kənd yanacaqdoldurma məntəqələri: yan xidmət kimi pullu DC şarjını təklif etməyin ucuz yolu. 4G modulu hesablaşma ilə məşğul olur.

Elektrik enerjisi ilə doldurulmasını sınaqdan keçirən əmlak menecerləri: 60 kVt+ gücə sahib bir işə başlamazdan əvvəl bir binada sınaqdan keçirmək üçün kifayət qədər ucuzdur.

Üç fazalı gücün nadir olduğu bazarlara xidmət göstərən distribyutorlar: demək olar ki, hər yerdə quraşdırılan DC məhsulu.

Dönüşüm necə işləyir

Daxil olan birfazalı AC əvvəlcə EMI filtrindən və dalğalanmadan qorunmadan keçir. Düzəldici pillə onu aralıq DC avtobusuna çevirir, sonra SiC əsaslı DC/DC mərhələsi həmin avtobusu avtomobilin BMS-nin tələb etdiyi gərginliyə - 200V ilə 750V arasında istənilən yerdə addımlayır.

Rabitə enerji təchizatı ilə paralel olaraq aparılır. Hər hansı bir cərəyan keçməzdən əvvəl şarj cihazı və avtomobil idarəetmə pilot xətti üzərində danışıqlar aparır: BMS hədəf gərginliyini və maksimum cərəyanını bildirir, şarj cihazı onu təmin edə biləcəyini təsdiqləyir, izolyasiya yoxlanılır və yalnız bundan sonra kontaktorlar bağlanır. Bu əl sıxma sessiya zamanı davamlı olaraq təkrarlanır, buna görə də paket dolduqca DC şarjı rəvan şəkildə azala bilər.

Enerji pilləsindən istilik, temperaturla idarə olunan fanatlar ilə məcburi hava soyutma yolu ilə çıxarılır. Yüngül yükdə fanatlar boş işləyir, beləliklə, yaşayış şəraitində səs-küy ≤65dB reytinqinin altında yaxşı qalır.

Sertifikatlaşdırma və zavod sınaqları

EN IEC 61851-1:2019 və EN IEC 61851-23:2014 standartlarına uyğun olaraq qurulmuş iki standart Avropa müfəttişləri əvvəlcə istənilən DC qurğusunu yoxlayır.

Hər bir bölmə göndərilməzdən əvvəl tam yüklü yanma ilə işləyir. Nümunəni yerində yoxlamaqdansa, çıxış gərginliyini, cari sabitliyi və modulun temperaturunu işləmə zamanı qeyd edirik.

İzolyasiya müqaviməti və dielektrik dayanıqlığı partiya ilə deyil, 100% istehsalda sınaqdan keçirilir.

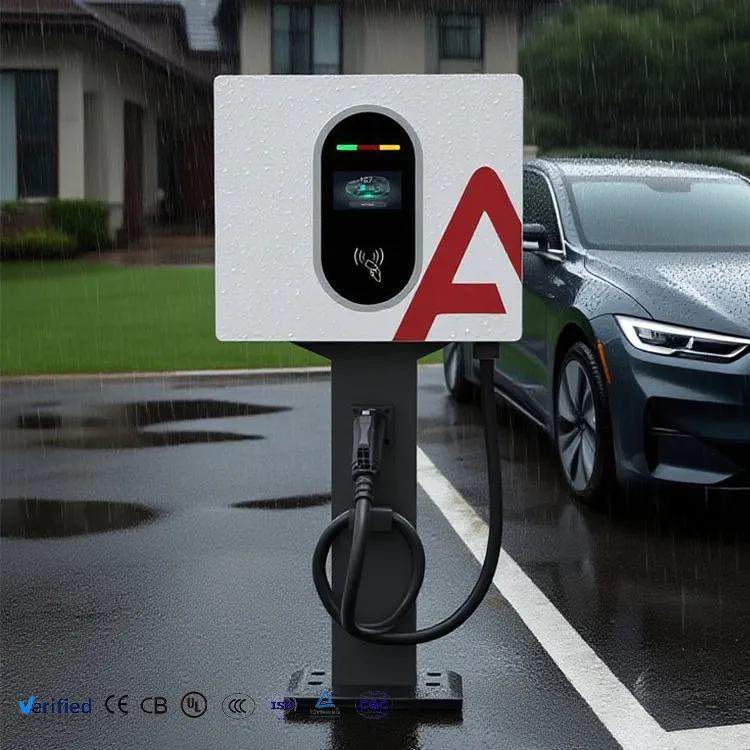

IP54 yoxlaması hər istiqamətdən tozun daxil olmasını və sıçrayan suyu əhatə edir – damlama pərdəsi altında divara quraşdırılmış qurğu üçün real uğursuzluq rejimi.

Korpuslar 96 saatlıq duz spreyindən keçir. Körfəz və Cənub-Şərqi Asiyadakı sahil qurğuları ilk növbədə ucuz toz örtüyünün uğursuz olduğu yerlərdir.

Levhadan möhürlənmiş bölməyə qədər: İstehsal addımlarımız

1. Daxil olan yoxlama — güc modulları, kontaktorlar və birləşdiricilər gəldikdən sonra texniki göstəricilərə uyğun yoxlanılır. Tolerantlıqdan kənar hər şey təchizatçıya qayıdır.

2. CNC zımbalama və əyilmə — qapaq panelləri TRUMPF avadanlığı üzərində kəsilir və formalaşır, bu da qapıların bərabər şəkildə bağlanması üçün sıx toleransları saxlayır.

3. Qaynaq və səthin işlənməsi — robot qaynaq, sonra yağdan təmizləmə, fosfatlaşdırma və korroziyaya davamlılıq üçün elektrostatik toz örtük.

4. Modul və qoşquların yığılması — güc modulları, idarəetmə lövhəsi və naqil dəzgahı xüsusi DC xəttində quraşdırılmışdır. Bütün güc terminallarında fırlanma momentləri qeyd olunur.

5. Mikroproqramın yanıb-sönməsi və kalibrlənməsi — çıxış gərginliyi və cərəyan sensorları istinad yükünə qarşı kalibrlənir.

6. Tam yüklü işə salınma — temperaturlara nəzarət edilərkən qurğu nominal gücdə simulyasiya edilmiş batareya yükünü doldurur.

7. Təhlükəsizlik və İP-nin yoxlanılması — izolyasiya, yerin davamlılığı, fövqəladə dayanma reaksiyası və korpusun möhürlənməsi.

8. Qablaşdırma — köpük yastıqlı karton, sonra ixrac üçün paletlərə qoyulur.

Ölçü: 7 kVt DC düzgün seçimdirmi?

Avtomobil bir neçə saat oturduqda və saytınız yalnız birfazalı gücə malik olduqda bu qurğunu seçin. Tipik 60 kVt-saatlıq bir paket demək olar ki, boş olduqdan təxminən 8 saat çəkir - bir gecədə yaxşı, ictimai həyət üçün çox yavaş.

Avtomobillərinizin 6,6 kVt və ya 11 kV-lıq bort şarj cihazı varsa və sizdə üç faza varsa, adi AC qutusu daha ucuz başa gələcək və eyni işi görəcək. Bu barədə dürüst olun; düzgün məhsulu almanızı üstün tuturuq.

Əgər işin saatlarla deyil, dəqiqələrlə ölçülməsinə ehtiyacınız varsa, 20kW və ya 30kW divara quraşdırılmış DC modellərimizə və ya 60kW+ döşəmə diapazonuna keçin. Saytın üç fazalı gücü varsa, lakin hələ də DC istəsəniz, 20 kVt AF-DC-020-B-A-O-2-H adətən kilovat üçün daha yaxşı dəyərdir.

Bu məhsulu necə müqayisə edirik

7 kVt-da orijinal DC: bir çox təchizatçı 7 kVt-lıq AC qutusunu "sürətli doldurma" kimi adlandırır. Çıxış gərginliyinin xüsusiyyətlərini yoxlayın - əgər 230VAC deyirsə, bu, DC şarj cihazı deyil.

Standart quruluş üçün 1 vahid MOQ: konteyner sifariş etməzdən əvvəl birini sınaqdan keçirə bilərsiniz.

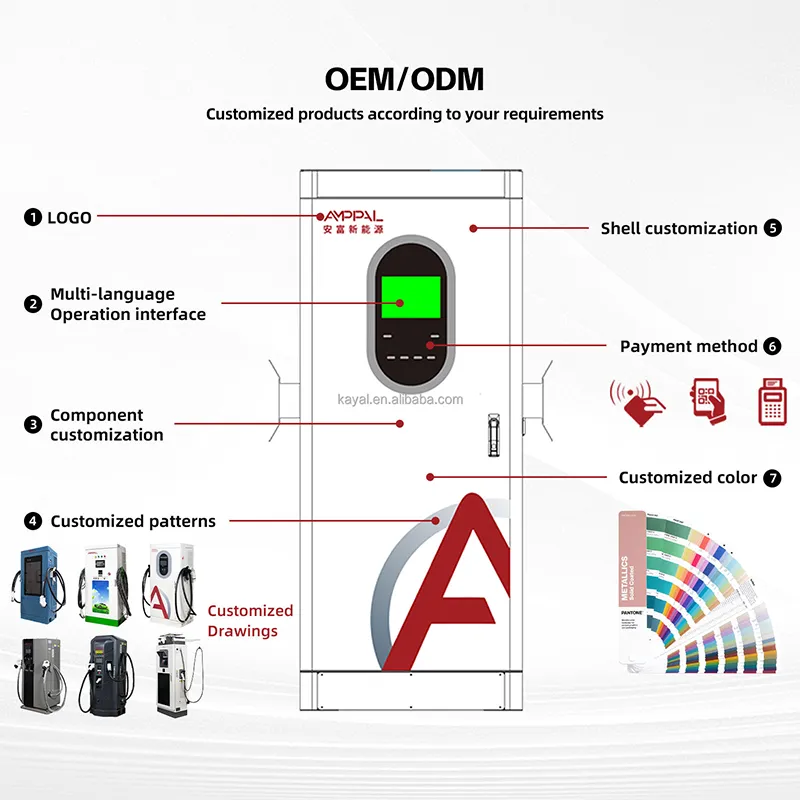

Rəng dəyişikliyində alət ödənişi olmadan, 50 ədəddən fərdi korpus rəngi və ekran markası.

Quraşdırma müddəti standart konfiqurasiyalar üçün 15-20 iş günü, xüsusi proqram təminatı və ya brendinq üçün 25-30 iş günüdür.

DHL və ya FedEx tərəfindən göndərilən ehtiyat güc modulları ilə iki illik zəmanət, adətən 3-5 iş günü ərzində çatır.

Qablaşdırma və Göndərmə

Hər bir şarj cihazı EPE köpük küncləri, rütubətə qarşı daxili poli çanta və quruducu ilə beş qatlı büzməli kartonda göndərilir. Karton ölçüsü təxminən 630 × 410 × 190 mm-dir; kabel daxil olmaqla ümumi çəki təxminən 18 kq.

Standart ixrac altlıqları 20 ədəd, büzülmüş və bükülmüş, fumiqasiyaya məruz qalmayan fanerdən ibarətdir. LCL göndərişləri üçün biz tələb əsasında daha kiçik miqdarları paletləşdirə bilərik.

Biz EXW, FOB Ningbo və ya Şanxay, CIF və DDP göndəririk. Dəniz yükü 20+ vahid üçün normadır; hava və ya DHL express nümunələr və təcili ehtiyat hissələri üçün məna kəsb edir. Sənədlərə kommersiya fakturası, qablaşdırma siyahısı, CE uyğunluq bəyannaməsi və sınaq hesabatı daxildir.

Zəmanət və Dəstək

İki illik standart, güc modullarını, idarəetmə lövhəsini, kontaktorları və HMI-ni əhatə edir. Sifariş zamanı üç və ya beş ilə uzadılması mümkündür.

OCPP 1.6j üzərindən uzaqdan diaqnostika — əksər hallarda biz sayta heç kəs daxil olmadan xəta kodlarını oxuya və proqram təminatını düzəldə bilərik.

Təsdiqlənmiş nasazlıqdan sonra 48 saat ərzində əvəzedici hissələr göndərilir; tipik qapıdan qapıya tranzit ekspress kuryer ilə 3-5 iş günüdür.

İngilis quraşdırma təlimatı, naqil diaqramları və istismara vermə yoxlama siyahısı daxildir. İlk quraşdırma üçün video istismara vermə dəstəyi pulsuzdur.

Ən Çox Gördüyümüz Quraşdırma Səhvləri

Səhv: paylaşılan 16A daxili dövrəyə qoşulma. Sağda: öz açarı və RCD ilə tam 7 kVt çəkiliş üçün ölçülü xüsusi yemi işə salın.

Səhv: torpaq çubuğunu atlamaq, çünki "bina artıq torpaqlanmışdır". Sağda: torpaq müqavimətinin yerli koda uyğun olduğunu yoxlayın — DC izolyasiya monitorinqi möhkəm torpaq istinadından asılıdır.

Yanlış: tıxacsız dam kənarının altına montaj. Sağ: IP54 davamlı axın deyil, sıçrayışları idarə edir. Kiçik bir örtük ekranın və contanın ömrünə illər əlavə edir.

Səhv: yerə həddindən artıq yükləmə kabelinin bükülməsi. Sağ: qobur və qarmaqdan istifadə edin. Kabelin sürülməsi nəticəsində yaranan zədə, zəmanətdən kənar ən çox görülən təmirdir.

Səhv: hər hansı bir avtomobilin 7 kVt çəkəcəyini fərz etsək. Sağda: DC çıxışı hansının daha aşağı olması ilə məhdudlaşır - şarj cihazının tutumu və ya BMS tələbi.

Alıcıların Bizə Dedikləri

Chiang Mai'deki bir qonaq evi sahibi 2025-ci ilin əvvəlində iki ədəd aldı. Onun altı aydan sonra qeydi: "Üç fazalı enerji doldurucuların özündən baha başa gələcəkdi. Bunlar mətbəxlə eyni təchizatla işləyir. Köhnə Nissan mikroavtobusları olan qonaqlar nəhayət, sızmaq əvəzinə tam sürətlə şarj edirlər.

Qazaxıstandakı distribyutor kənd yanacaqdoldurma məntəqələri üçün 40 ədəd sifariş verib. Onların rəyi açıq və faydalı idi - orijinal ekran parlaqlığını birbaşa günəş işığında oxumaq çətin idi, ona görə də biz onları ikinci sırada yüksək parlaqlıqlı ekran seçiminə keçirdik. Başqa heç nə dəyişməyib.

Guangdongdakı kiçik bir kuryer şirkəti bunlardan altısını 60A tək fazalı təchizatı olan bir depoda bir gecədə idarə edir. Onların əməliyyat meneceri ilk on dörd ay ərzində sıfır iş vaxtı olduğunu bildirdi və ventilyator səs-küyünün qonşuların şikayət etmədiyi üçün kifayət qədər aşağı olduğunu qeyd etdi.

Tez-tez verilən suallar

S: Bu həqiqətən DC, yoxsa DC markası olan AC qutusu?

A: Orijinal DC. Çıxış tapançada ölçülən 200-750VDC-dir. AC qutusu 230VAC verir və avtomobilin bort doldurucusuna əsaslanır.

S: Mən onu yerli bir fazalı təchizatdan idarə edə bilərəmmi?

Cavab: Bəli — AC220V±15% tək faza, bu modelin bütün nöqtəsidir. Tam yük üçün qiymətləndirilmiş xüsusi bir dövrə lazımdır.

S: 60 kWh batareyanı nə qədər doldurmaq olar?

Cavab: BMS-nin bütün 7 kVt-ı qəbul etdiyini fərz etsək, 10%-dən 90%-ə qədər təxminən 8 saat. Gecə və ya uzun müddət dayanacaq üçün uyğundur.

S: Bu Tesla ilə işləyəcəkmi?

A: NACS silahı seçimi ilə Şimali Amerika modelləri üçün bəli. Avropa Teslaları CCS2 istifadə edir. Bizə bazarı deyin və biz düzgün konnektoru uyğunlaşdıraq.

S: Sessiyanın ortasında elektrik kəsilməsi zamanı nə baş verir?

Cavab: Kontaktörlər təhlükəsiz şəkildə açılır, sessiya qeyd olunur və enerji qayıtdıqda cihaz yenidən işə düşür və yenidən əl sıxır. Paketə zərər yoxdur.

S: Müştərilərə bununla hesab verə bilərəmmi?

A: Bəli. OCPP 1.6j əksər üçüncü tərəf billinq platformalarına qoşulur; 4G siqnalı azaldıqda RFID kartları və PİN kodlar oflayn rejimdə işləyir.

S: Doldurma kabelini təmin edirsiniz?

Cavab: Bəli, silahla birlikdə 5 metrlik kabel standartdır. İstəyə görə daha uzun kabellər mövcuddur.

S: MOQ və çatdırılma müddəti nədir?

A: Standart qurğular üçün bir vahid, 15-20 iş günü. Xüsusi brendinq üçün 50 ədəd və 25-30 iş günü lazımdır.
