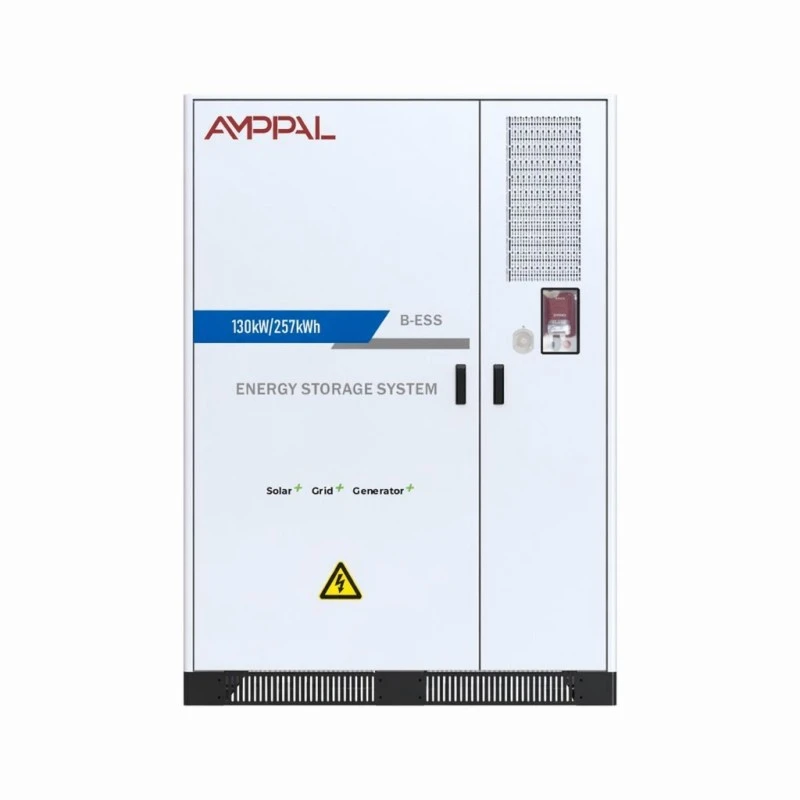

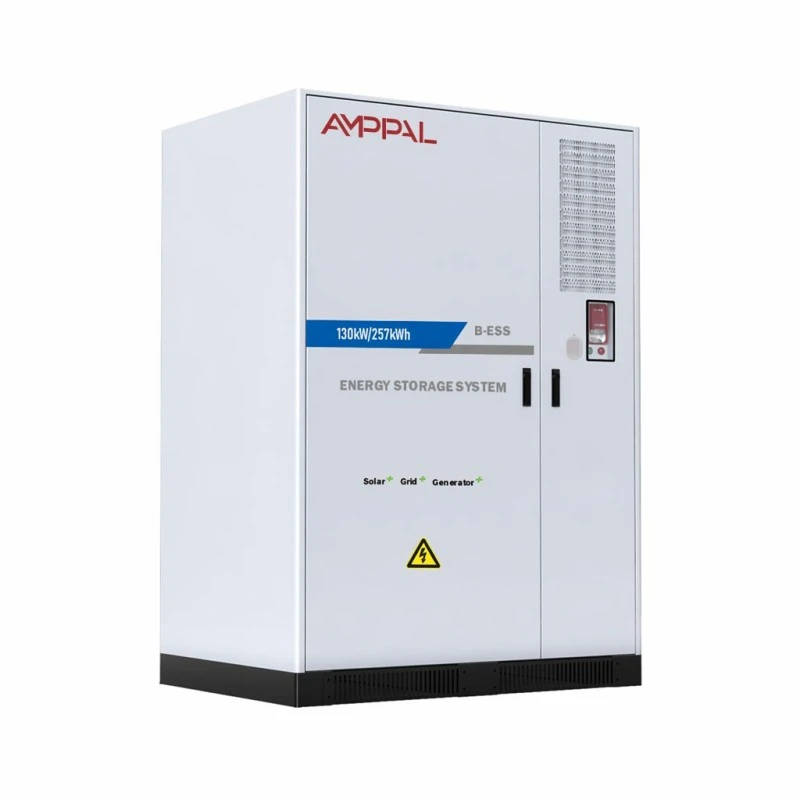

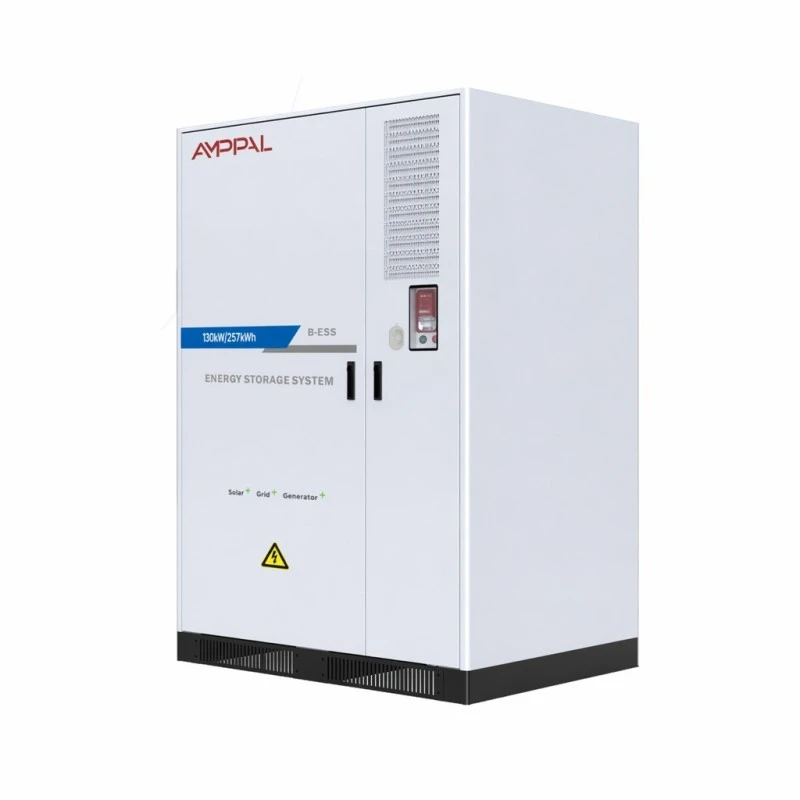

Zavod Enerjisinin İdarə Edilməsi üçün 130kW Sənaye Batareya Enerji Saxlama Sistemi

Bu sistem nə üçündür

Əksər kommersiya elektrik hesabları iki ayrı ödəniş daşıyır: istehlak etdiyiniz enerji və hesablaşma dövründə ən yüksək yarım saatlıq tirajla müəyyən edilmiş tələb haqqı. İyul ayının bir pis günortası bütün ay üçün tələb ödənişini təyin edə bilər. Zavod enerjisinin idarə edilməsi üçün bu 130 kVt-lıq Sənaye Batareyasının Enerji Saxlama Sisteminin həlli üçün qurulmuş problem budur.

AF 130kW/257kWh kabinet tariflər aşağı olduqda və ya günəş massiviniz artıq istehsal etdikdə yüklənir, sonra yük tələb tavanınıza yaxınlaşdıqda binaya axıdılır. 0,5C-də o, təxminən iki saat ərzində 130 kVt enerji verə bilər - tipik bir sənaye pik pəncərəsini əhatə edəcək qədər uzun.

O, şəbəkədə və şəbəkədən kənarda işləyir, beləliklə, eyni aktiv kəsilmə zamanı sizi də əhatə edir. Elektrik kəsilməsinin istehsalı dayandırdığı saytlar üçün bu ikinci funksiya çox vaxt öz-özünə alışa haqq qazandırır.

Geri ödəməyə təsir edən spesifikasiya seçimləri

1P256S sətirində LFP 3.2V/314Ah hüceyrələri: böyük formatlı hüceyrələr daha az əlaqə deməkdir və daha az əlaqə səkkiz illik xidmət müddətində daha az uğursuzluq nöqtəsi deməkdir.

80% enerji saxlama ilə 0,5C və 25°C-də >8000 dövrə: nominal istifadə müddəti iyirmi ildən çox olan iş günündə bir dövrədə, buna görə də velosiped sürmə nadir hallarda məhdudlaşdırıcı amildir.

Nominal gücdə 3%-dən aşağı THDi: binanızın digər avadanlığı batareyanı yerləşdirmək üçün harmonik cərimə ödəmir.

Tam -1-dən 1-ə qədər diapazonda tənzimlənən güc faktoru, sistemə ölü aktiv kimi oturmaqdansa, boş vəziyyətdə olan zaman saytın güc faktorunu düzəltməyə imkan verir.

İkiqat yanğından mühafizə — aerozol plus perfluorohexanone — həm PACK, həm də şkaf səviyyəsində. Sığortaçılar getdikcə daha çox kommersiya qurğularında iki mərhələli bastırma tələb edirlər.

Passiv soyutmadan daha çox ağıllı kondisioner: hüceyrə temperaturu hətta sətir boyunca belə qalır, bu da 8000 dövrəyə çatmağınızı müəyyən edir.

Texniki Spesifikasiyalar

Nömrələrin işlədiyi saytlar

Ağır mühərrikli istehsal zavodları işə başlayır: qısa zirvələrdən irəli gələn tələb ödənişləri saxlama üçün ən aydın geri ödəmə halıdır.

Günortadan sonra yüksək HVAC yükü olan kommersiya binaları: gecəni ucuz tariflə doldurun, soyutma zirvəsindən axıdın.

Mövcud dam örtüyü günəş enerjisi və ixrac məhdudiyyətləri olan saytlar: onu azaltmaq və ya aşağı qidalanma tarifləri ilə ixrac etmək əvəzinə, artıq hasilatı saxlayın.

Dizel ehtiyatı ilə işləyən qurğular: EMS PV, batareya və generatoru əlaqələndirir, generatorun işləmə saatlarını və yanacaq sərfini azaldır.

Elektrik enerjisi doldurma anbarları: şəbəkə bağlantısını bufer edin ki, şarj cihazları bankı bahalı təchizat yeniləməsini məcbur etməsin.

Pik Təraş Əslində Necə Çalışır

SMM sayt sayğacını davamlı olaraq izləyir. Siz tələb həddi təyin edirsiniz - adətən müqavilə gücündən bir qədər aşağıdır - və ölçülmüş yük əks halda onu keçdikdə sistem boşalır. Cavab motorun işə salınmasını və oxşar qısa zirvələri tutmaq üçün kifayət qədər sürətlidir.

Doldurma fürsətçi deyil, planlaşdırılmışdır. Nəzarətçi tarif təqviminizə baxır və pik olmayan saatlarda və ya PV massivi binanın istehlak etdiyindən daha çox istehsal edirsə, daha əvvəl batareyanı doldurur.

Şəbəkədən kənar rejimdə isteğe bağlı STS şəbəkə uğursuz olduqda saytı batareya təchizatına köçürür. Standart güc 240-500 kVt-dır və daha böyük qurğular mövcuddur və ötürmə kifayət qədər sürətlidir ki, İT avadanlığı və idarəetmə sistemləri yenidən işə düşmək əvəzinə işlək vəziyyətdə qalır.

Təhlükəsizlik Mühəndisliyi və Sertifikatlaşdırma

Batareya paketləri CE və RoHS sertifikatına malikdir; tam sistem göndərmə və sahənin təsdiqi üçün UN38.3 və MSDS sənədlərini daşıyır.

İki mərhələli yanğının söndürülməsi: aerozol paket səviyyəsində fəaliyyət göstərir, perfluoroheksanon isə şkafın həcmini qoruyur, iki fərqli nasazlıq miqyasına cavab verir.

Elektrik bölməsi batareya bölməsindən ayrılmış IP54 korpusu, buna görə də birində istilik hadisəsi digərinə yayılmır.

Hər bir paket montajdan əvvəl tutum dərəcəsinə və daxili müqavimətə uyğunlaşdırılır. 256 seriyalı sətirdəki uyğunsuz hüceyrələr, vaxtından əvvəl tutum itkisinin klassik səbəbidir.

İzolyasiya və dielektrik sınaq 100% yığılmış sistemlərdə aparılır, nəticələr seriya nömrəsinə qarşı qeyd olunur.

Əməliyyat zərfi 0°C-dən +50°C-dək və 95%-ə qədər rütubətdə kondensasiya olmadan yoxlanılır.

Yueqing zavodumuzda ardıcıllığı qurun

1. Hüceyrə qəbulu — hər bir partiyadan tədarükçünün bəyan etdiyi dəyərlərə qarşı tutum və daxili müqavimət üçün nümunə götürülür.

2. Hüceyrələrin qiymətləndirilməsi və uyğunlaşdırılması — xanalar elə çeşidlənir ki, hər bir sətir dar performans zolağından qurulsun.

3. PACK montajı — şin qaynağı, BMS naqilləri və paket səviyyəsində izolyasiya sınağı.

4. Şkaf istehsalı - təbəqə metal kəsilmiş, formalaşdırılmış və qaynaqlanmış, sonra əvvəlcədən işlənmiş və toz ilə örtülmüşdür.

5. İnteqrasiya — paketlər, fərdi kompüterlər, kondisioner, yanğınsöndürmə sistemi və EMS quraşdırılmış və şkafın içərisinə qoşulmuşdur.

6. İstifadəyə vermə sınağı — hüceyrə səviyyəsində temperatur və gərginlik qeydi ilə 0,5C-də tam doldurma və boşalma.

7. Şəbəkə simulyasiyası — proqramlaşdırıla bilən AC mənbəyinə qarşı təsdiqlənmiş şəbəkədaxili və şəbəkədən kənar ötürmə.

8. Qablaşdırma — möhkəmləndirilmiş altlıqda bərkidilmiş şkaf, zərbə göstəriciləri quraşdırılmış, sonra dəniz daşımaları üçün qutu.

130kW/257kWh düzgün ölçüdürmü?

Ölçülər tikinti ərazinizi deyil, yük profilinizi izləyir. On iki aylıq yarım saatlıq sayğac məlumatlarını çəkin və zirvələrinizin formasına baxın: baza səviyyəsindən nə qədər yüksək və nə qədər müddətə. 130kW/257kWh sistem təxminən iki saata qədər davam edən 130kVt-a qədər olan zirvələri əhatə edir.

Əgər zirvələriniz daha qısa, lakin daha yüksəkdirsə - deyək ki, iyirmi dəqiqə ərzində 250 kVt - sizə daha çox güc və daha az enerji lazımdır və fərqli konfiqurasiya daha yaxşı uyğun gəlir. Əgər onlar bütün günü işləsələr, bu sistem erkən boşalacaq və günorta sizi açıq buraxacaq.

Tarif haqqında da dürüst olun. Tələb ödənişlərinin az olduğu və ya olmadığı yerlərdə pik təraş nadir hallarda ağlabatan müddət ərzində geri qaytarılır. Bu halda, biznes işi ehtiyat dəyərdən və ya günəş enerjisi istehlakından irəli gəlməlidir və biz bunu etməzdən əvvəl müəyyən etməyi üstün tuturuq.

Digər Təchizatçılarla Nə Müqayisə Etməli

Göstərilən tutma həddi ilə 0,5C-də dövriyyə müddətini soruşun. Temperatur, sürət və saxlama faizi olmayan dövr rəqəmi mənasızdır.

Yalnız kabinet səviyyəsində deyil, paket səviyyəsində hansı yanğından mühafizənin daxil olduğunu soruşun. Bir çox sitat yalnız birini əhatə edir.

Göstərilən səmərəliliyin sistem səviyyəsində gediş-dönüş və ya yalnız DC tərəfində olub olmadığını soruşun. Bütün sistemdə ölçülən 0,5C-də bizimki maksimum 88% təşkil edir.

Mövcud PV çeviriciləri və generatorları ilə EMS inteqrasiyası barədə soruşun - uyğun olmayan EMS-nin sonradan yenidən qurulması nəzarətçinin özündən baha başa gəlir.

Kommersiya şərtləri: standart konfiqurasiyalar üçün istehsal 25-35 iş günü, 5 il zəmanət, uzadılmış örtük sifarişlə mövcuddur.

2800kq şkafın çatdırılması

Şkafın ölçüləri 1550 × 1268,5 × 2185 mm və çəkisi 2800 kq-dır, buna görə də yük qaldırıcı və ya kran üçün əlçatan qaldırma nöqtələri olan gücləndirilmiş polad çərçivəli paletdə tək vahid kimi göndərilir.

İki şkaf 20 futluq konteynerə uyğundur; beşdən altıya bərkidilmədən asılı olaraq 40 fut hündürlükdə bir kub uyğun gəlir. Batareyalar dəniz daşımaları üçün UN3480 təhlükəli yüklər kimi təsnif edilir - biz bəyannaməni idarə edirik, UN38.3 sınaq hesabatı və MSDS sənədləri ilə birlikdə göndərilir.

Şərtlər FOB Ningbo və ya Şanxaydır, CIF mövcuddur. Bu çəki və təsnifatda hava daşımaları praktiki deyil. Təhlükəli malların sifarişi üçün əlavə vaxt verin, bu, ümumi yüklə müqayisədə yelkən cədvəlinə adətən bir həftə əlavə edir.

Zəmanət və Uzunmüddətli Xidmət

Batareya paketləri, PCS, EMS, istilik idarəetməsi və tam sistem olaraq yanğının söndürülməsini əhatə edən beş illik zəmanət.

Əlavə 4G ilə CAN, Ethernet və ya RS485 üzərindən uzaqdan monitorinq. Hüceyrə səviyyəsindəki məlumatları oxuya və sistem tutumuna təsir etməzdən əvvəl zəif modulu müəyyən edə bilərik.

İllik xidmət ziyarəti tövsiyə olunur: hava filtrinin dəyişdirilməsi, yanğının söndürülməsinin yoxlanılması, terminal fırlanma momentinin yoxlanılması və tutumun yoxlanılması.

Əvəzedici paketlər anbarda saxlanılır və 5-7 iş günü ərzində göndərilir; bir uğursuz paket bütün kabineti oflayn rejimə keçirmədən dəyişdirilə bilər.

Səkkiz və ya on ilə qədər uzadılmış zəmanət, gözlənilən velosiped profilinizə uyğun olaraq, sifariş zamanı mövcuddur.

Quraşdırma və İstismar Səhvləri

Səhv: kabineti boşluq olmadan divara qarşı qoymaq. Sağda: təlimatdakı ventilyasiya boşluqlarına əməl edin. Hava ilə soyudulan sistemlər ətrafdakı havaya istiliyi rədd edir və bunun üçün yer lazımdır.

Səhv: bir aylıq hesabdan tələb həddinin təyin edilməsi. Sağ: on iki aylıq interval məlumatından istifadə edin. Mövsümi zirvələr operatorları cəlb edir.

Səhv: kəsilmə zamanı batareyanın bütün saytı əhatə etdiyini fərz etmək. Sağ: kritik yük dövrənizi qəsdən ölçün. 130 kVt böyükdür, lakin məhdudiyyətsiz deyil.

Səhv: xərclərə qənaət etmək üçün illik filtr dəyişikliyini atlamaq. Sağda: məhdud hava axını hüceyrə temperaturunu artırır və yüksək temperatur tutum itkisinə aparan ən sürətli yoldur.

Səhv: daşqın riski olan yerdə quraşdırmaq. Sağda: IP54 dayanıqlı sudan deyil, tozdan və sıçramadan qoruyur. Saytda hər hansı bir daşqın tarixi varsa, plintini qaldırın.

Operatorlar nə hesabat verir

Türkiyənin Bursa şəhərindəki tekstil fabriki bu sistemlərdən birini 2025-ci ilin əvvəlində dəzgah mühərriklərinin işə salınmasından yaranan tələb ödənişlərini idarə etmək üçün istifadəyə verib. Onların elektrik mühəndisi ilk tam hesablaşma ayında tələbat pikinin təxminən 90 kVt azaldığını bildirdi və qeyd etdi ki, EMS onların yük nümunəsi üçün həddi düzgün təyin etməzdən əvvəl bir neçə həftə tənzimlədi.

Nayrobidə bir soyuq anbar operatoru sistemi pik təraş üçün deyil, ilk növbədə ehtiyat üçün alıb. Onların rəyi praktik idi: əvvəllər bir neçə dəqiqə ərzində generatorun işə salınması mənasını verən şəbəkə kəsilməsi indi gözədəyməz keçir, baxmayaraq ki, onlar bizdən uzun fasilədən sonra aşağı SOC siqnal həddini yuxarıya doğru tənzimləməmizi xahiş etsələr də.

Qazaxıstanda ofis kompleksində iki şkaf gəzdirən kommersiya ev sahibi kondisionerin səs-küyünə şərh verdi - bitişik avtomobil dayanacağında eşidilən, onların gözləmədikləri. Biz vahidi dəyişdirmək əvəzinə, tövsiyə olunan akustik ekran tərtibatını təqdim etdik.

Tez-tez verilən suallar

S: Nə qədər müddətə 130 kVt təmin edə bilər?

Cavab: 0,5C-də tam doldurulduqdan sonra təxminən iki saat, qeyd olunan boşalma dərinliyində 257 kWh istifadə edilə bilər.

S: Şəbəkə olmadan işləyirmi?

A: Bəli, əlavə STS ilə şəbəkədən kənar rejimdə. Standart ötürmə gücü 240-500 kVt; daha böyük fərdiləşdirilə bilər.

S: Həqiqi gediş-gəliş səmərəliliyi nədir?

A: Konversiya və köməkçi yüklər daxil olmaqla, sistem səviyyəsində ölçülən 0,5C-də maksimum 88%.

S: Birbaşa günəşdən şarj edə bilərmi?

A: Bəli, PV, batareya, şəbəkə və generatoru əlaqələndirən EMS vasitəsilə.

S: Batareyalar nə qədər davam edəcək?

A: Ən azı 80% tutma ilə 0,5C və 25°C-də 8000-dən çox dövrə. Daha yüksək mühit temperaturu bunu qısaldır.

S: Hansı sertifikatları daşıyır?

A: Paket səviyyəsində CE və RoHS, tam avadanlıq üçün UN38.3 və MSDS.

S: Ona hansı texniki qulluq lazımdır?

A: İllik filtr dəyişikliyi, yanğının söndürülməsi yoxlanışı, fırlanma momentinin yoxlanılması və tutum testi. Kabinet başına təxminən yarım gün.

S: Qurğuşun vaxtı nədir?

A: standart konfiqurasiyalar üçün 25-35 iş günü; xüsusi EMS inteqrasiyası və ya qeyri-standart gərginliklər daha uzun çəkir.
