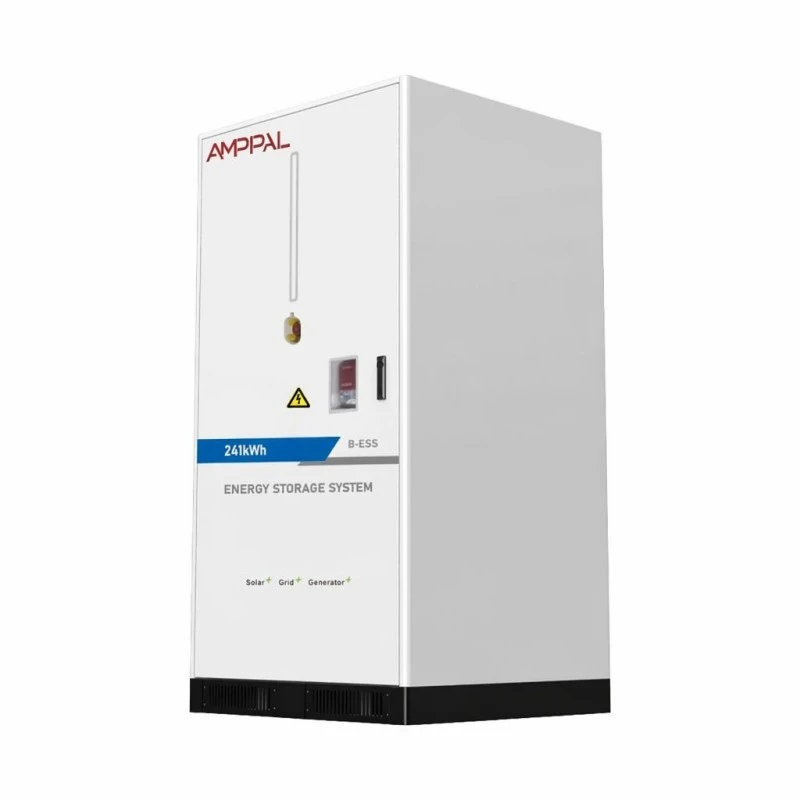

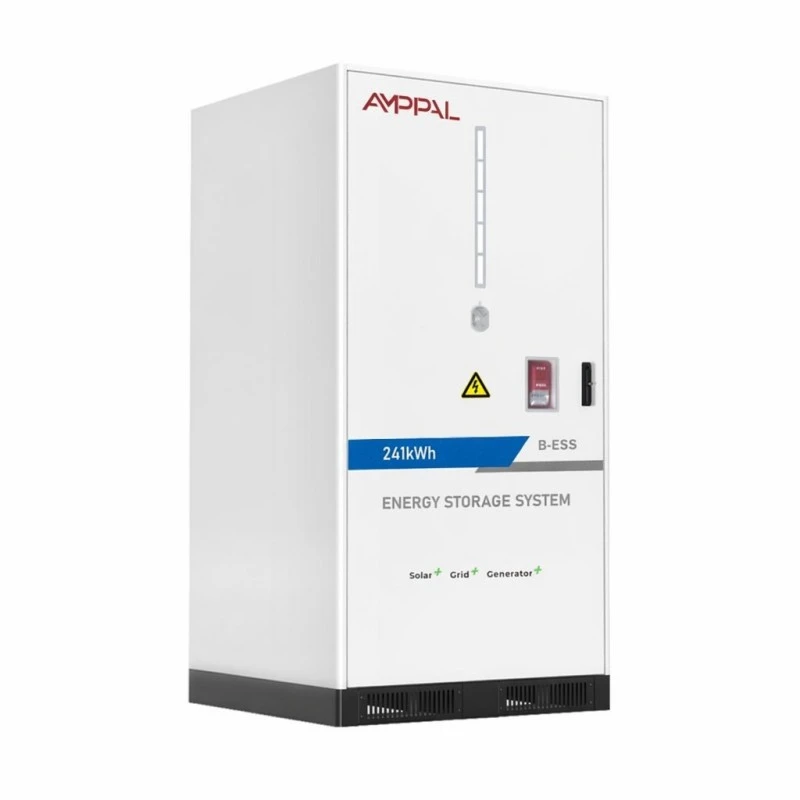

Kommersiya Mikro Şəbəkələri üçün 225kWh / 241kWh Modul Batareya Enerji Saxlama Sistemi

Batareya Klasteri Saxlama Sistemi Deyil

Kommersiya Mikro Şəbəkələri üçün bu 225kWh / 241kWh Modul Batareya Enerji Saxlama Sistemi içərisində heç bir çevirici olmadan göndərilir. EMS ekranı yoxdur, şəbəkə terminalları yoxdur - bu, DC tərəfində olan batareya klasteridir və inteqratorların onu satın almasının səbəbi məhz budur.

Sistem inteqratoru və ya EPC tez-tez üstünlük verilən PCS markasına, zavod miqyasında EMS-ə və ya enerjiyə çevrilmə mərhələsinin artıq müqavilə edildiyi konteyner layihəsinə malikdir. Quraşdırılmış çevirici ilə batareyanın alınması, istifadə edə bilməyəcəyiniz ikinci çeviricinin alınması və zavodun artıq gördüyü inteqrasiya işlərinin ödənilməsi deməkdir.

225 kWh və 241 kWh klasterlər CAN, Ethernet və ya RS485 üzərindən təmiz DC interfeysi təqdim edərək, saxlama aktivini öz enerji konvertasiyası və idarəetmə yığınınıza əlavə etməyə imkan verir. Siz memarlığı qoruyursunuz; enerji ilə təmin edirik.

İki Konfiqurasiya və Uyğun Olanlar

716.8VDC nominal və 604~806VDC işləmə pəncərəsi ilə 1P224S-də 225kWh; 768VDC nominal və 672~864VDC ilə 1P240S-də 241kWh.

Hər ikisi 51.2V/314Ah paketlərdə LFP 3.2V/314Ah hüceyrələrindən istifadə edir - 225kWh klaster üçün 14 paket, 241kWh üçün 15 - və hər ikisi 0.5CP-də 150A standart cərəyan verir.

604~806VDC pəncərə 600-800V DC avtobusu ətrafında qurulmuş PCS platformalarına uyğundur; 672~864VDC pəncərəsi 750-900V sinifinə uyğundur - layihəni sitat gətirməzdən əvvəl uyğunlaşdırın.

Maksimum səmərəlilik 0,5C-də bir doldurma və bir boşalma, köməkçilər daxil olmaqla 88% təşkil edir, beləliklə, gediş-gəliş modeliniz real sistem nömrəsindən istifadə edir.

Dövr müddəti ən azı 80% enerji saxlama ilə 0,5C və 25°C-də 8000 dəfədən çox ifadə edilir - şərtlər əlavə edilməklə, geri ödəmə modelinizin ehtiyac duyduğu rəqəm.

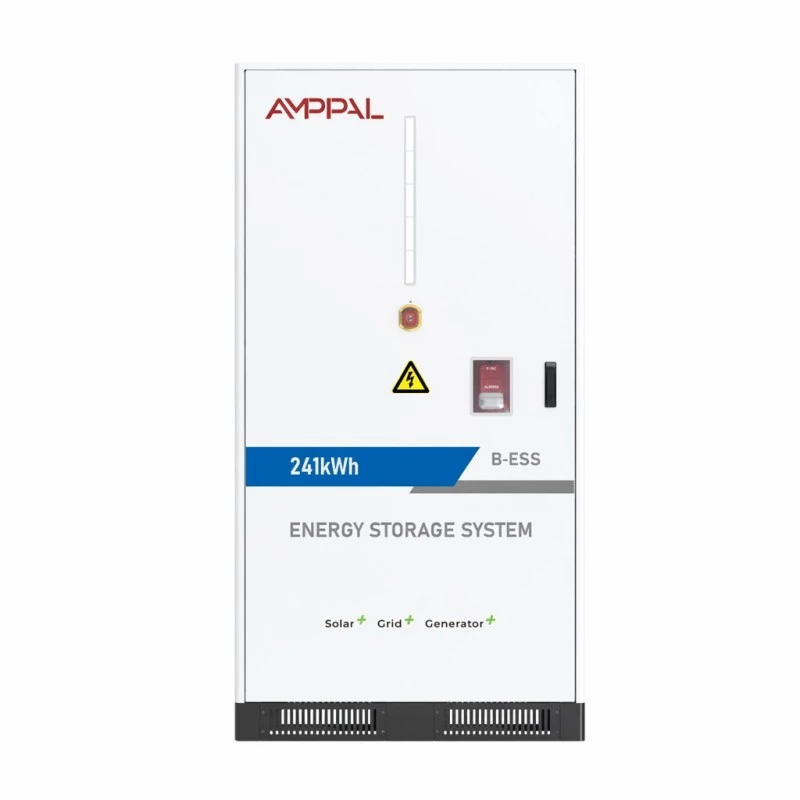

Hər iki variantda 1095*1210*2120mm şkafda intellektual hava ilə soyudulmuş kondisioner, aerozol plus perfluoroheksanon yanğından mühafizə, IP54 və 2050 kq.

Texniki Spesifikasiyalar

Kim çılpaq bir çoxluq alır

Mövcud PCS xətti ilə inteqratorlar: klaster ehtiyat və dəstək üçün ikinci inverter SKU olmadan öz kataloquna yaddaş əlavə edir.

Bir batareya tərəfdaşını bir neçə saytda standartlaşdıran EPC-lər - eyni 2050 kq kabinet, eyni rabitə interfeysi, hər yerdə eyni ehtiyat hissələri siyahısı.

PV qurğularını DC-birləşdirilmiş anbara çevirən layihələr, burada klaster mövcud çeviricinin DC avtobusunda oturur və köhnə çevirici öz rolunu saxlayır.

PCS-nin müştəri tərəfindən ayrıca satın alındığı konteyner layihələri və akkumulyator zavodda sınaqdan keçirilmiş, müstəqil sertifikatlaşdırılmış vahid kimi gəlməlidir.

Nəzarət arxitekturasının özəl olduğu və yalnız DC komponentinin daxil olacağı mədən və sənaye sahələri üçün ehtiyat nüsxə qurulur.

PC-lərinizə uyğunluq və yığma

İlk yoxlama gərginlikdir. Klasterin əməliyyat pəncərəsi - modeldən asılı olaraq 604~806VDC və ya 672~864VDC - hər iki ucunda marja ilə PCS DC giriş diapazonunda oturmalıdır, çünki batareya boş və tam doldurulma arasında tam pəncərəni gəzdirir.

İkinci yoxlama əl sıxmadır. Klaster standart olaraq CAN, Ethernet və RS485 ilə danışır və uzaqdan xidmət üçün isteğe bağlı 4G; Sizin EMS ya bunlardan birini danışır, ya da protokol şlüzünü əldə edir. Biz reyestr xəritəsini sənədlər paketi ilə birlikdə dərc edirik ki, sizin nəzarət mühəndisiniz zavod zəngi olmadan SOC, cari limitlər və mühafizə siqnallarının xəritəsini çəkə bilsin.

Tutum yenidən rəflərlə deyil, klasterlər əlavə etməklə artır. Eyni modelin ikinci 241 kWh çoxluğu eyni DC avtobusuna paralel olaraq qoşulur - uyğun nominal gərginlik şərtdir - və saytın EMS onları iki DC mənbəyi kimi birləşdirir. Güc PCS ilə məhdudlaşır; 225 və ya 241 kWh addımlarla enerji miqyası.

Təhlükəsizlik və Sertifikatlaşdırma Faylı

Yanğından mühafizə iki mərhələlidir: paket səviyyəsində aerozol, kabinetin həcmi üçün perfluoroheksanon - sığortaçılar indi kommersiya akkumulyatorlarında konfiqurasiya gözləyirlər.

PAKET CE və RoHS daşıyır; UN38.3 və MSDS ilə təchiz olunmuş avadanlıq gəmiləri, gömrük və sayt sığortaçılarının görməsini xahiş edən sənədləri.

Şkafın içərisindəki qablaşdırma bölməsindən elektrik vəzi sahəsini ayıran DC alt girişi olan IP54 korpus.

Ağıllı hava ilə soyudulmuş kondisioner 14-15 paketi sıx bir temperatur zolağında saxlayır; nəzarətçi ventilyatorları hüceyrə temperaturuna qarşı modulyasiya edir.

Əməliyyat zərfi 0°C-dən +50°C-dək, 0-95% RH kondensasiyasız, 2000m hündürlükdə yuxarıda azalma ilə - imzalamadan əvvəl saytınızın onun içərisində olduğunu təsdiqləyin.

Hər klaster paket səviyyəli giriş ilə tam 0,5CP zavod velosiped testini tamamlayır və qəbul hesabatı qurğu ilə birlikdə göndərilir.

Klaster Yueqing-də necə yığılır

1. Hüceyrə qəbulu — 314Ah LFP hüceyrələri tikinti başlamazdan əvvəl tutum və daxili müqavimət üçün nümunə götürülür.

2. Paketin yığılması — 51.2V/314Ah paketlər qaynaqlanır, naqillənir və BMS paketi ilə təchiz edilir, sonra izolyasiya testindən keçirilir.

3. Şkafın hazırlanması — təbəqə polad CNC ilə kəsilmiş, əyilmiş, qaynaqlanmış və korroziyaya qarşı qoruyucu tozla örtülmüşdür.

4. Racking — paketlər 1P224S və ya 1P240S sətirində DC avtobusu torka vurulmuş və yoxlanılmış şəkildə quraşdırılır.

5. İstilik və yanğın qurğusu — kondisioner, kanallar, aerozol generatorları və perfluoroheksanon sistemi quraşdırılmış və sınaqdan keçirilmişdir.

6. Nəzarət naqilləri — klaster nəzarətçisi, rabitə şlüzləri və DC alt giriş vəzi dayandırılır və yoxlanılır.

7. Qəbul testi — seriya nömrəsinə uyğun olaraq qeyd olunan paket səviyyəsində gərginlik və temperaturla 0,5CP yükləmə və boşalma.

8. Qablaşdırma — 2050 kq-lıq şkaf gücləndirilmiş altlıqda bərkidilib, zərbə göstəriciləri quraşdırılıb və yük üçün qutuya qoyulub.

Hansı çoxluq və neçə

Əvvəlcə PCS gərginlik pəncərənizlə modeli, ikincisi isə enerji hədəfinizi seçin. 750-900V DC avtobusu 241kWh klasterə işarə edir (672~864VDC); 600-800V avtobus 225kWh bloka (604~806VDC) işarə edir. Gərginlik uyğunsuzluğuna məcbur etmək, batareyanın və ya çeviricinin işini dayandırmaq deməkdir və hər ikisi geri ödəməyə zərər verir.

Sonra klasterləri dispetçer pəncərəsinə qarşı sayın: hər 225 kVt/saatlıq klaster avtobusa 150A standart verir, beləliklə, iki saatlıq pəncərədə faydalı enerji PCS-nin çevirdiyi şeydir, ad lövhəsi deyil.

Satınalma forması ilə bağlı dürüst olun. Əgər layihənizdə hələ PCS və EMS yoxdursa, çılpaq klaster səhv başlanğıc nöqtəsidir - eyni zavod çeşidindən inteqrasiya edilmiş şkaf və ya konteyner istismara daha tez çatacaq. Klaster artıq yığının qalan hissəsinə sahib olan alıcılar üçündür.

Klaster Sitatına Veriləcək Suallar

Yalnız nominal deyil, gərginlik pəncərəsini soruşun. '768V' olaraq göstərilən bir klaster, əgər kompüteriniz 850V-də sıxılırsa və paket 864V-ə yüklənirsə, yenə də faydasız ola bilər.

Əlaqələrin qeydiyyatdan keçdiyi xəritənin bölmə ilə göndərilib-göndərilmədiyini və ya yalnız NDA nəzərdən keçirdikdən sonra soruşun - bizimki sənədlər paketindədir.

Yanğından mühafizənin necə qurulduğunu soruşun: burada aerozol və perfluoroheksanonun hər ikisi mövcuddur; tək agentli təklif sığorta faylınızı dəyişir.

Döngə iddiasında sürət, temperatur və saxlama barədə məlumat verib-vermədiyini soruşun - şərtlər olmadan "8000 dövr" spesifikasiya deyil.

Kommersiya şərtləri: standart klasterlər üçün 25-35 iş günü, beş illik zəmanət, prototip inteqrasiyası üçün bir vahid MOQ.

2050 kq klasterin çatdırılması

Şkafın ölçüləri 1095 * 1210 * 2120 mm və hər iki variantda çəkisi 2050 kq-dır, buna görə də saytın ehtiyac duyduğu bir kran üçün forklift cibləri və qaldırma nöqtələri olan gücləndirilmiş paletdə hərəkət edir.

Batareya quraşdırıldıqda, daşınma UN3480 təhlükəli maldır: biz UN38.3 hesabatını və MSDS-ni hazırlayırıq və siz mənşədə təxminən bir həftə DG sifariş müddəti əlavə etməlisiniz.

Şərtlər FOB Ningbo və ya Şanxayda CIF ilə tələb olunur. Hər bir yük maşını kupesinə bir klaster yolda yükdaşıma üçün praktiki yükdür; marşrut imkan verirsə, ikisi 20 futluq konteynerə uyğundur.

Xidmət və Bacarıq Öhdəliyi

Paketlərə, kondisionerə, yanğınsöndürmə sisteminə və bir çatdırılma vahidi kimi klaster nəzarətçisinə beş illik zəmanət.

Tutumun saxlanmasına zavod qəbulu jurnalı ilə müqayisə edilən 0.5C-də göstərilən 80% zəmanət verilir.

Paketlər sahədə dəyişdirilə bilər: zəif paket saatlar ərzində simin qalan hissəsi toxunulmamış ilə əvəz olunur və BMS yenidən işə salındıqda yenidən balanslaşdırılır.

CAN/Eth/RS485 (4G istəyə görə) üzərindən uzaqdan diaqnostika mühəndislərimizə paket səviyyəli məlumatları oxumağa və saytın enerji hesabatlarında görünməzdən əvvəl bayraq sürüşməsinə imkan verir.

İllik xidmət filtrin təmizlənməsini, yanğın təzyiqinin yoxlanılmasını, fırlanma momentinin yoxlanılmasını və gücün işini əhatə edir; ehtiyat paketlər 5-7 iş günü ərzində göndərilir.

Təkrar Gördüyümüz İnteqrasiya Səhvləri

Səhv: klasterin DC pəncərəsi batareya diapazonu ilə demək olar ki, üst-üstə düşməyən bir PC-yə qoşulması. Sağ: 604~806VDC və ya 672~864VDC-nin hər iki ucunda kənar ilə PCS pəncərəsinin içərisinə oturduğunu yoxlayın.

Səhv: bir avtobusda 225kWh və 241kWh klasterlərin qarışdırılması. Sağda: Paralel vahidlər eyni model olmalıdır ki, nominal gərginliklər üst-üstə düşsün.

Səhv: DC alt giriş vəzini su axını üçün əlçatan buraxmaq. Sağ: quraşdırma zamanı vəzi bağlayın və plintus sahəsini təmiz saxlayın.

Səhv: IP54-ü fərz etmək, istənilən yerdə açıq havaya məruz qalma deməkdir. Sağda: o, dayanıqlı suya deyil, toza və sıçramağa dözür - çoxluğu daşqınlara meyilli torpaqlardan uzaq tutun.

Səhv: enerji vermədən əvvəl rabitə xəritəsi testindən keçmək. Sağda: klaster avtobusa qoşulmazdan əvvəl EMS ilə skamya səviyyəli CAN/RS485 əl sıxma əməliyyatını həyata keçirin.

İnteqratorlar Nə Hesabat verirlər

Dubaydakı bir sistem inteqratoru 2025-ci ilin əvvəlində otel layihəsi üçün 241 kVt-saatlıq klasteri 500 kVt-lıq PCS ilə birləşdirdi. Onların aparıcı mühəndisi dedi ki, CAN qeydiyyat xəritəsi onlara günortadan sonra EMS xəritəsini bitirməyə imkan verir və fabrik sınaq hesabatı yerli hakimiyyətin sənədlərini nəzərdən keçirməyi asanlaşdırdı - baxmayaraq ki, DC kabelinin quyruqları standartdan daha qısa idi.

Keyptaundakı EPC üç pərakəndə satış yerində 225 kVt-saat klasterdə standartlaşdırılıb. Onların satınalma üzrə rəhbəri eyni 2050 kq-lıq şkaf və ümumi ehtiyat hissələrinin siyahısı sadələşdirilmiş sahə logistikasını qeyd etdi, onların istismara vermə komandası isə kondisionerin xidmətə giriş panelinin öz istədikləri planda divara baxan tərəfdə oturmasından şikayətləndi.

Kolumbiyanın Medellin şəhərində bir mədən podratçısı dizel-hibrid sisteminin arxasında bir DC avtobusunda iki 241 kVt-saatlıq klaster işlədir. Onların nəzarət mühəndisi, reklam edildiyi kimi SOC-a uyğun olan paralel konfiqurasiyanı təsdiqlədi və daha uzun WiFi antenna seçimini istədi ki, klaster diaqnostikası idarəetmə otağına kabelsiz çatsın.

İmzalanmadan əvvəl İnteqratorların Soruşmasına Cavablar

S: PCS daxildir?

Cavab: Xeyr - bu, DC tərəfindəki batareya klasteridir. CAN, Ethernet və ya RS485 (isteğe bağlı 4G) üzərindən PCS/EMS-ə ötürülür.

S: Hansı PCS gərginliklərinə uyğun gəlir?

A: 225kWh klaster 604~806VDC-ni əhatə edir; 241 kWh 672 ~ 864 VDC-ni əhatə edir. PCS DC pəncərənizi diapazonla müqayisə edin.

S: İki klasteri paralel işlədə bilərəmmi?

Cavab: Bəli, eyni DC avtobusunda eyni modelli klasterlər, uyğun nominal gərginlik, saytın EMS tərəfindən birləşdirilmişdir.

S: Standart cərəyan nədir?

A: 0,5CP nisbətində hər klaster üçün 150A; PCS gücü müəyyən edir, klaster enerjini təyin edir.

S: Gediş-dönüş səmərəliliyi nədir?

A: Köməkçi maddələr daxil olmaqla, bir yükləmə və bir boşalma üzərində 0,5C-də maksimum 88%.

S: Hüceyrələr nə qədər davam edəcək?

A: Ən azı 80% saxlama ilə 0,5C və 25°C-də 8000-dən çox dövr; yüksək mühit temperaturu onu qısaldır.

S: O, üçüncü tərəf EMS ilə işləyirmi?

Cavab: Bəli - reyestr xəritəsi sənədlər paketinin bir hissəsidir, ona görə də mühəndisiniz zavod zəngi olmadan inteqrasiya edə bilər.

S: Qurğuşun vaxtı nədir?

A: Standart qruplar üçün 25-35 iş günü, üstəgəl mənşədə təhlükəli malların təqribən bir həftə bronlaşdırılması.
