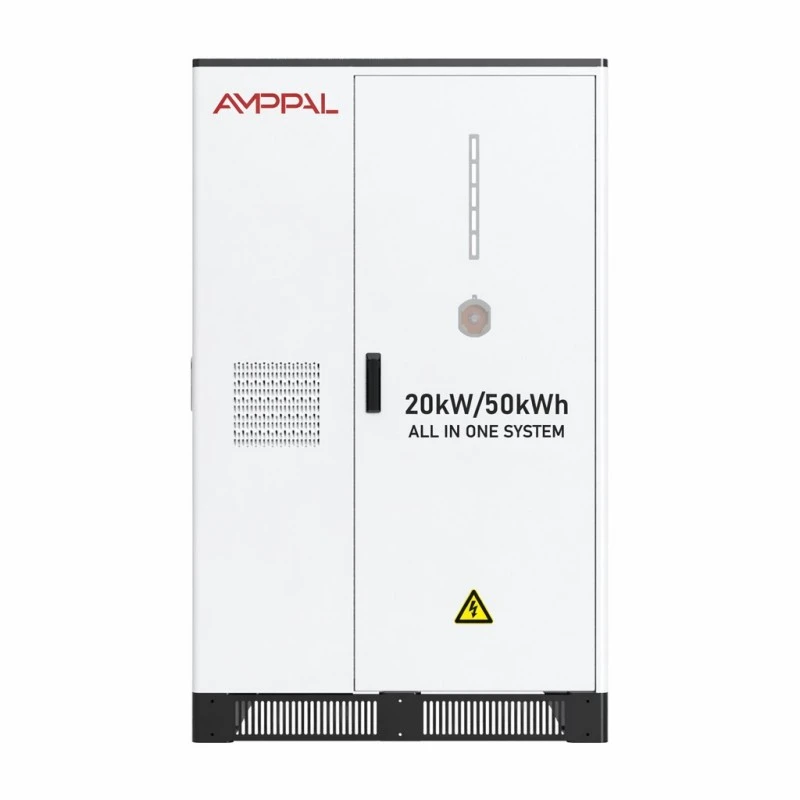

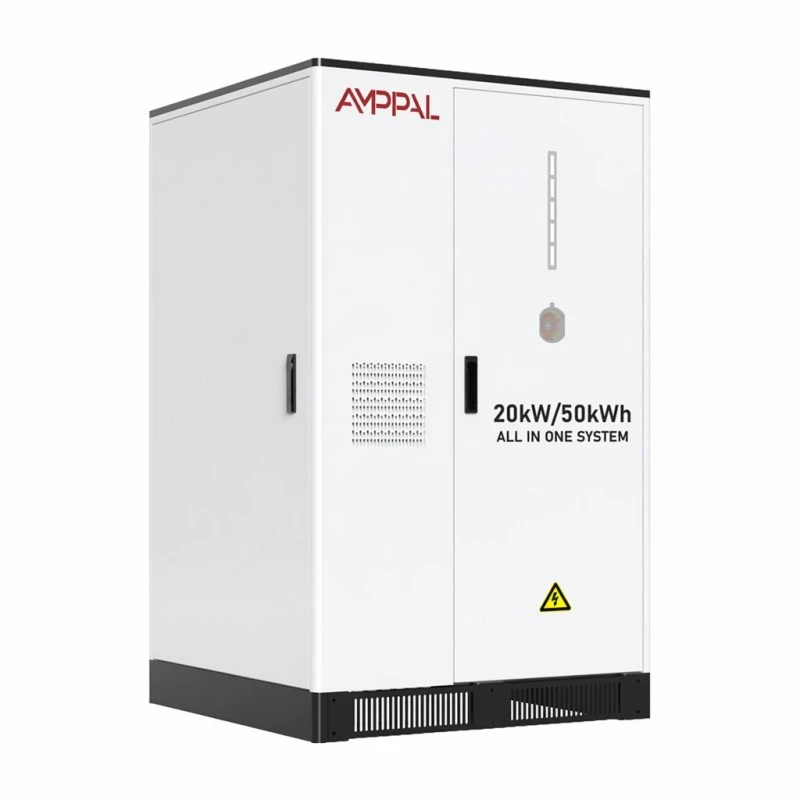

Kommersiya və Günəş Tətbiqləri üçün 20–50kVt Hamısı Bir Arada Batareya Enerji Saxlama Sistemi

Üç satınalma siyahısı əvəzinə bir kabinet

Solar-plus-saxlama layihəsi adətən üç təchizatçı deməkdir: PV çevirici, akkumulyator rafı və hər ikisini danışan nəzarətçi. Hər birinin öz zəmanəti, öz istismara vermə mühəndisi və sistem zəif işləməsi zamanı öz günahlandırma oyunu var. Kommersiya və Günəş Enerjisi Tətbiqləri üçün bu 20–50 kVt Hamısı Bir Arada Batareya Enerji Saxlama Sistemi üçünün hamısını bir çatdırılmada çökdürür.

İnverter mərhələsi 2/4 MPPT izləyiciləri ilə dam örtüyü massivinizdən 26 kVt-a qədər DC enerjisini (30 kVt modeldə 39 kVt, 50 kVt modeldə 65 kVt) qəbul edir, beləliklə, batareya ayrıca hibrid çevirici və ya əlavə sim qutusu olmadan günəş enerjisindən doldurulur.

İçəridə beş 10,24 kVt paketdən hazırlanmış 51,2 kVt/saat LFP batareyası, üstəgəl eyni ekrandan öz-özünə istehlak, istifadə vaxtının dəyişdirilməsi və şəbəkə ehtiyat nüsxəsini idarə edən yerli idarəetmə məntiqi var. Yalnız günəş enerjisi ilə öz-özünə istifadə etmək istəyən sayt üçün bu, sifarişdən ixraca qədər ən qısa yoldur.

Niyə Günəş Giriş Reytinqi Əhəmiyyətlidir

20 kVt modeldə 26 kVt maksimum PV girişi serialın inverter reytinqini keçməsinə imkan verir; MPPT gündüz məhsuldarlığını kəsmək əvəzinə artıqlığı sıxışdırır.

2/4 MPPT yolları: standart olaraq iki izləyici, damınızın müxtəlif azimutlarla üzləşdiyi dörd - bir kölgəli tərəf digərini dayandırmır.

Nominal şəbəkə gərginliyi 50/60Hz ±5Hz dözümlülüyü ilə 380V AC-dir, buna görə də eyni kabinet zavod variantı olmadan 50Hz və 60Hz bazarlarına xidmət edir.

97% maksimum səmərəlilik və 90% boşalma dərinliyi ilə hər günəş kilovat-saatının daha çoxu çevrilmə zamanı itirilmək əvəzinə yükə çatır.

CAN/RS485/WiFi üzərindən rabitə ayrıca şlüz almadan yerli monitorinqi, çevirici əl sıxışmalarını və uzaqdan oxunuşları əhatə edir.

Alt AC girişi, üç fazalı dörd naqilli (3L+N+PE), plintusun içərisində kabel marşrutunu saxlayır və əsas kommutatora keçidi qısaldır.

Texniki Spesifikasiyalar

20-50kVt kabinetin saxlandığı yer

Damda günəş və günortadan sonra istehsalın zirvəsi olan kiçik fabriklər: 20kW/51.2kWh model təxminən iki saat yarım ərzində 20kVt tələbat artımını əhatə edir.

İstifadə vaxtı tarifinə uyğun olaraq kondisionerlə işləyən otellər və qonaq evləri: bir gecədə doldurun, soyutma pəncərəsindən boşaldın.

Fasiləli şəbəkə keyfiyyətinə malik kənd təsərrüfatı məhsullarının emal sahələri — kabinet xarici EMS proqramı olmadan yerli nəzarətdə gərginlik enişlərindən keçir.

Məkan icarəyə götürən pərakəndə satış şəbəkələri və emalatxanalar: bir kabinetin xüsusi akkumulyator otağına ehtiyacı yoxdur, sadəcə düz beton yastiqciq və kabel girişi lazımdır.

Təvazökar yükləmə yükləri olan EV ön meydançaları: transformatoru təkmilləşdirmədən 2-4 yavaş şarj cihazını zəif şəbəkə bağlantısından ayırın.

Hibrid Topologiya bir gündə necə işləyir

Səhər MPPT izləyiciləri əvvəlcə bina yükünə günəş enerjisi verir. Artıqlıq proqramlaşdırılmış SOC tavanına çatana qədər batareyaya daxil olur, tarif planınızdan asılı olaraq adətən 90-100%.

Yük günəş və batareyanı aşdıqda, şəbəkə balansı problemsiz şəkildə əhatə edir - avtobus üzərində danışıqlar aparan iki qutu deyil, bir dönüşüm mərhələsi.

Gecə batareya pik tarif saatlarında boşalır və EMS şəbəkənin ehtiyat nüsxəsi üçün mərtəbə SOC ehtiyatını saxlayır. Yerli nəzarətçi cədvəli saxladığından, itirilmiş internet bağlantısı dəyişmə məntiqini dayandırmır - sadəcə uzaqdan idarəetmə panelini dayandırır.

Təhlükəsizlik Faylında nələr var

Yanğından mühafizə PACK səviyyəsində aerozol və yenidən kabinet səviyyəsində aerozoldur — istilik hadisəsinin başlaya biləcəyi iki fərqli yerə yönəlmiş iki müstəqil mərhələ.

LFP 3.2V/100Ah hüceyrələri paket səviyyəsində CE və RoHS daşıyır və tam avadanlıq gömrük və sığorta üçün UN38.3 və MSDS sənədləri ilə göndərilir.

Ağıllı hava soyutma beş paketi dar bir temperatur diapazonunda saxlayır; fan əyrisi bütün gün tam sürətlə işləmək əvəzinə hüceyrə temperaturunu izləyir.

IP54 qoruyucu açıq örtük mövqelərinə və örtülü zavod otaqlarına uyğundur; elektrik yuvası şkafın içərisindəki batareya yuvasından ayrılmışdır.

Dövrün ömrü ən azı 80% enerji saxlama ilə 0.5C və 25°C-də >6000 dəfə ifadə edilir - hər iş günü üçün bir tam dövrə həddə çatana qədər təxminən iyirmi ildir.

Mühit pəncərəsi 0-95% RH rütubəti və 2000 m yüksəklikdə (yuxarıda azaldılmış) 0°C-dən +50°C-ə qədərdir; ən isidilməmiş zavod otaqları onun içərisində oturur.

Yueqing-də 850 kq kabinet necə qurulur

1. Hüceyrə qəbulu — daxil olan LFP hüceyrələri hər hansı paket yığılması başlamazdan əvvəl tutum və daxili müqavimət üçün toplu nümunə götürülür.

2. Paket yığılması — 102.4V/10.24kWh paketlər qaynaqlanır, naqillə bağlanır və BMS quraşdırılmış izolyasiya ilə sınaqdan keçirilir.

3. Şkafın hazırlanması — polad təbəqə CNC ilə kəsilir, əyilir və qaynaqlanır, sonra doldurulma məhsulları üçün istifadə olunan eyni xətt üzrə əvvəlcədən işlənir və toz ilə örtülür.

4. İnverterin inteqrasiyası — PV mərhələsi, batareyanın DC mərhələsi və AC terminalları yerli nəzarətçi ilə bir avtobusa birləşdirilir.

5. Yanğın və istilik qurğusu — aerozol generatorları, hava kanalları və temperatur sensorları quraşdırılır və funksional yoxlanılır.

6. İstifadəyə vermə işi — hər bir kabinet paket səviyyəsində gərginlik və temperatur qeyd edilməklə tam 0,5C doldurma və boşalmanı tamamlayır.

7. Şəbəkə simulyasiyası — şəbəkədaxili və şəbəkədən kənar keçidlər buraxılmazdan əvvəl proqramlaşdırıla bilən AC mənbəyinə qarşı yoxlanılır.

8. Qablaşdırma — şkaf zərbə indikatorları ilə gücləndirilmiş altlıqlara bərkidilir, bükülür və konteynerin yüklənməsi üçün hazırlanır.

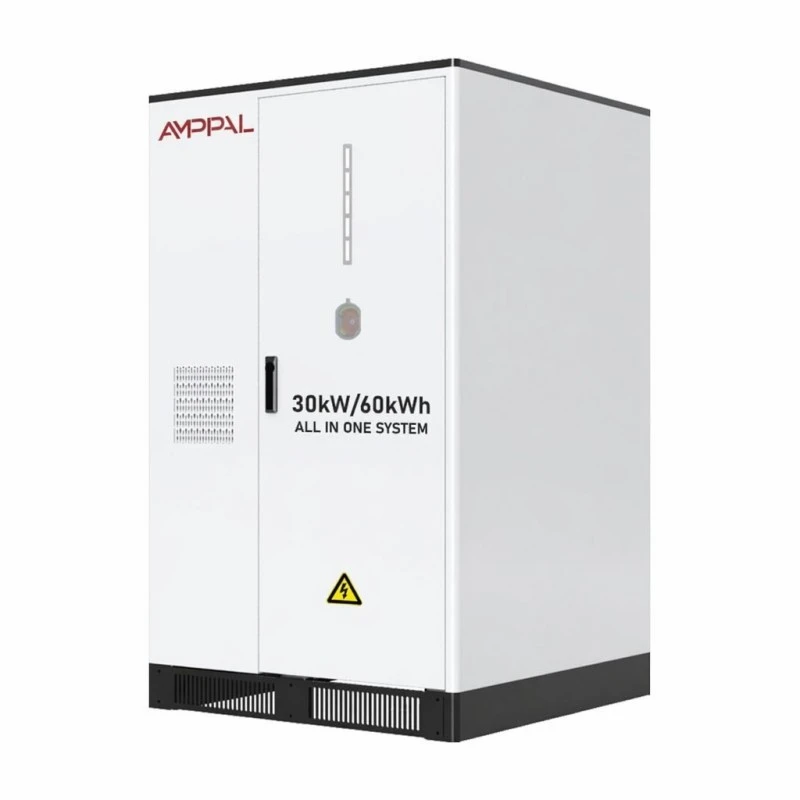

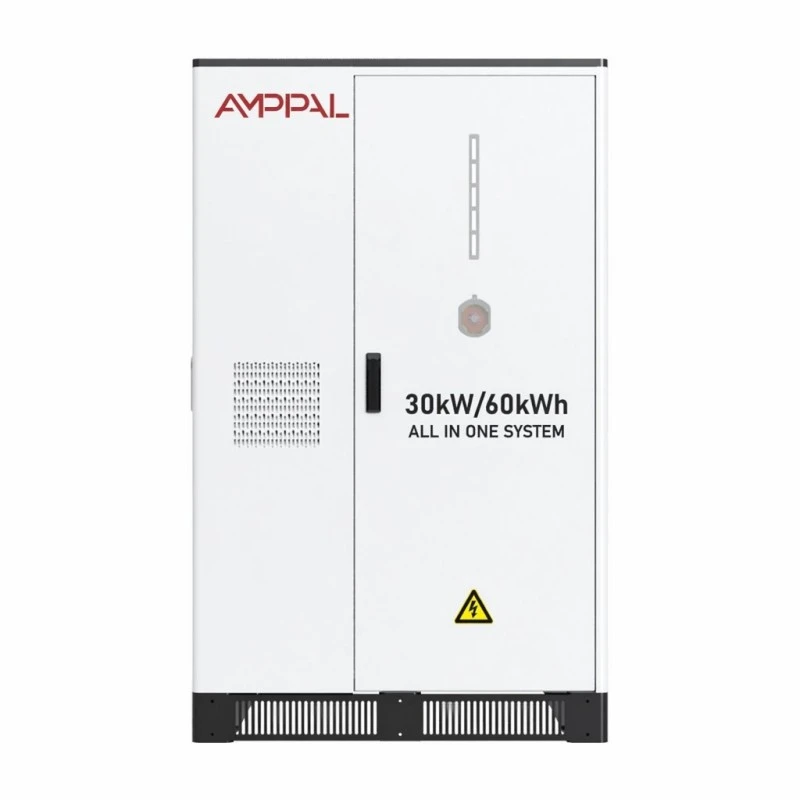

20, 30 və 50 kVt arasında seçim

Modeli orta qiymətə deyil, ən pis idxalınıza uyğunlaşdırın. Hesabınızı faktiki olaraq artıran yarım saatlıq tələbatı ölçün: 20 kVt model batareyadan 20 kVt-a qədər yük, 30 kVt model 30 kVt və 50 kVt model 50 kVt yük daşıyır. Enerji aşağıdakılardır: müvafiq olaraq 51,2, 61,44 və 107 kWh.

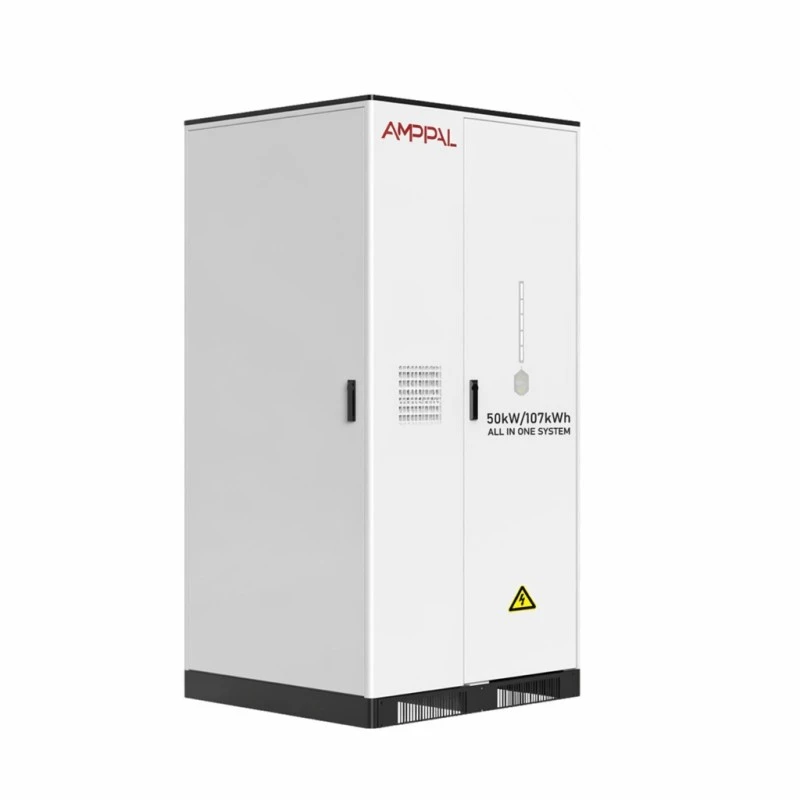

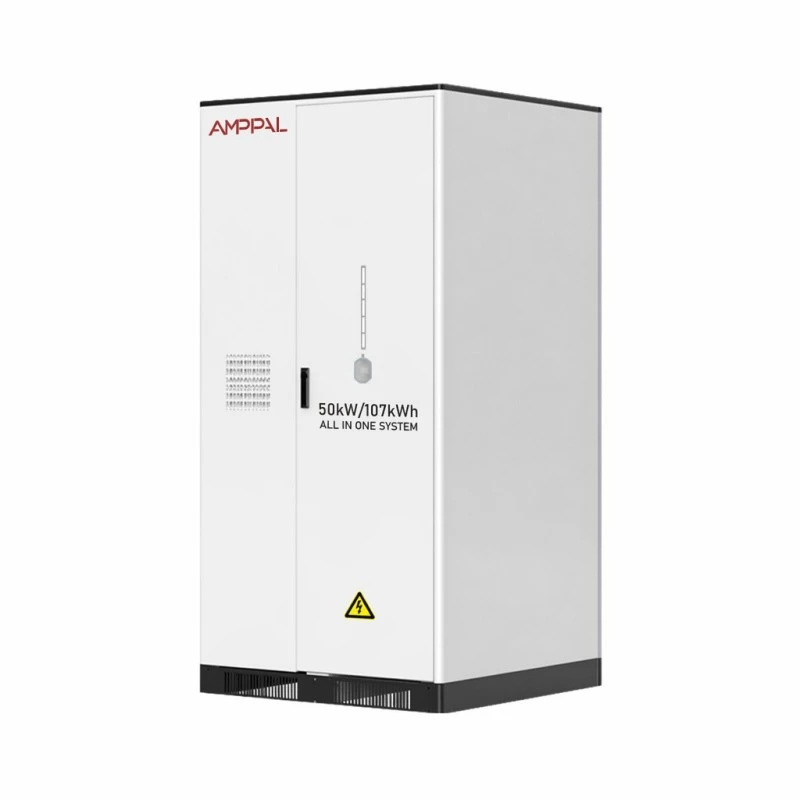

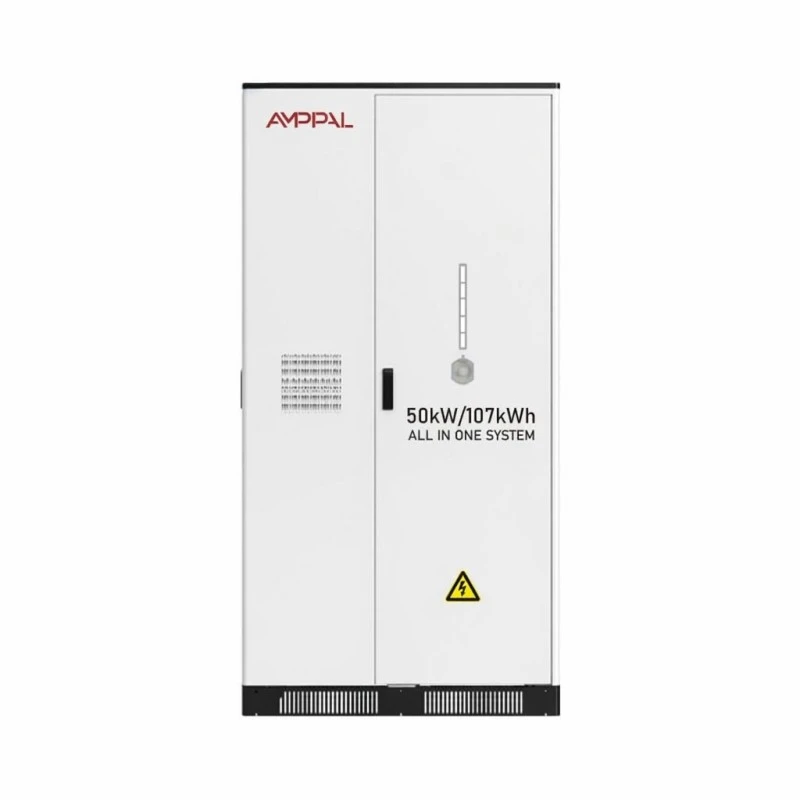

50 kVt-lıq şkaf fiziki cəhətdən fərqlidir – 1100*1205*2200mm və 1200kq-a qarşı 1000*1106*1640mm və daha kiçik ikisi üçün 850kq – buna görə də işə başlamazdan əvvəl qapınızın genişliyini, döşəmə yükləmənizi və krana girişinizi yoxlayın.

Saytınızda şəbəkə idxalı problemi yoxdursa və istifadə müddətinin yayılması yoxdursa, bu kabinet səhv xərcdir. Öz-özünə istehlak və tariflərin dəyişdirilməsi yolu ilə geri ödəyir; bunlar olmadan batareya park edilmiş aktivdir. Sifarişinizi almadan əvvəl bunu sizə deyərdik.

Təchizatçılar arasında Sitatların Müqayisə edilməsi

Göstərilən səmərəliliyin sistem səviyyəsində və ya yalnız inverter üçün olduğunu soruşun. Köməkçi yüklər də daxil olmaqla, kabinetin sərhədində ölçülür, bizimki maksimum 97% təşkil edir.

Yanğından mühafizənin həm qablaşdırma səviyyəsini, həm də şkaf səviyyəsini əhatə edib-etmədiyini soruşun - kabinet aerozollu bir təklif yalnız paketləri qorunmaz qoyur.

MPPT giriş tavanının nə olduğunu soruşun; yalnız 15 kVt PV qəbul edən '20 kVt hibrid' sizi daha sonra ikinci çevirici almağa məcbur edir.

EMS haqqında soruşun: yerli nəzarətçi buludsuz işləyə bilərmi? Bizimki var, bu, ləng bağlantısı olan bazarlarda vacibdir.

Kommersiya şərtləri: standart modellər üçün 25-35 iş günü, tam kabinetə beş il zəmanət, qiymətləndirmə sifarişləri üçün bir vahidin MOQ.

Tək Parçalı Şkafın Göndərilməsi

20kW və 30kW modelləri 1000*1106*1640mm və çəkisi 850-950kg; the 50kW model is 1100*1205*2200mm at 1200kg. Hər biri təyinat nöqtəsində yük maşını üçün yük maşını üçün hazır olan forklift cibləri ilə gücləndirilmiş polad altlıqda gəmilər.

Bir vahid 20 futluq konteynerin təxminən üçdə birini tutur; ikisi dayaqla rahat oturur. Batareya quraşdırıldığı üçün daşınma UN3480 təhlükəli mallar kateqoriyasına aiddir — biz UN38.3 hesabatı və MSDS hazırlayırıq və siz limanda təhlükəli malların sifarişi üçün təxminən bir əlavə həftə büdcə ayırmalısınız.

Şərtlər standart olaraq FOB Ningbo və ya Şanxaydır, CIF tələb əsasında mövcuddur. Bir vahidli hava daşımaları üçün çəki və batareya sinfi onu qənaətcil edir; dəniz və ya quru yükləri praktiki marşrutdur.

Zəmanət, Deqradasiya və Paket Mübadilələri

Tam şkaf - paketlər, çevirici pillə, termal ventilyatorlar və yerli nəzarətçi - təkcə batareyaya deyil, beş illik zəmanət.

İlk beş il ərzində normal 0,5C dövrə altında tutumun nominal enerjinin ən azı 80%-ni tutacağına zəmanət verilir; ondan kənar deqradasiya eyni şərtlərlə əhatə olunur.

Paketlər dəyişdirilə bilən modullardır: uğursuz paket bütün kabineti qaytarmadan saatlarla dəyişdirilir və BMS yenidən işə salındıqda avtomatik olaraq yenidən balanslaşdırır.

İllik xidmət filtrin təmizlənməsini, terminal fırlanma momentinin yoxlanılmasını, ventilyatorun yoxlanılmasını və tutumun yoxlanılmasını əhatə edir; uzaqdan diaqnostikamız ilk olaraq zəif paketi qeyd edə bilər.

Ehtiyat paketlər və idarəetmə lövhələri anbarda saxlanılır və 5-7 iş günü ərzində göndərilir; səkkiz və ya on ilə qədər uzadılmış zəmanət sifariş zamanı qiymətləndirilir.

Təkrar Gördüyümüz Quraşdırma Səhvləri

Səhv: 380V çıxışın birfazalı avadanlığı birbaşa qidalandırdığını fərz etsək. Sağda: kabinet üç fazalıdır; yükü L1/L2/L3-ə bölün və yerli koda uyğun olaraq neytralı birləşdirin.

Səhv: taxta döşəməyə və ya nazik şpağa quraşdırmaq. Sağda: 850-1200 kq çəki üçün nöqtə yükü üçün nəzərdə tutulmuş beton yastıq və ya möhkəmləndirilmiş döşəmə lazımdır.

Yanlış: qarışıq oriyentasiyalı PV sətirlərini tam çıxış gözləməklə bir izləyiciyə işə salmaq. Sağda: 4 yollu MPPT konfiqurasiyasından istifadə edin və hər bir azimutun öz izləyicisini təyin edin.

Səhv: batareyanın -20°C-dən aşağı saxlanması və ya +50°C-dən yuxarı doldurulması. Sağda: -20°C ilə +60°C arasında saxlama temperaturu pəncərəsinə və 0-95% RH iş rütubətinə riayət edin.

Səhv: alt kabel girişini suya və ya zibilə basdırmaq. Sağda: plintini təmiz saxlayın — AC alt girişi (3L+N+PE) bez sahəsinin əlçatan olmasını nəzərdə tutur.

Quraşdırıcılar və Sahiblər Nə Hesabat verirlər

Banqladeşin Dəkkə şəhərindəki geyim emalatxanası 2025-ci ilin əvvəlində 40 kVt damın arxasına 30 kVt gücündə bir model qoydu. Sahibi dizel generatorunun iş saatlarının gündəlikdən ayda bir neçəyə düşdüyünü bildirdi və quraşdırıcı qeyd etdi ki, inteqrasiya olunmuş MPPT ayrı avadanlıqla müqayisədə onları bir həftə işə salmağa qənaət etdi - baxmayaraq ki, onlar WiFi antennasının metal anbarları üçün daha uzun müddətə malik olmasını istəyirdilər.

Bolqarıstanın Sofiya şəhərindəki bir supermarket operatoru gecə/gündüz tarifi yayılmasına qarşı 20 kVt-lıq bir qurğu işlədir. Onların obyekt meneceri kabinetin aylıq elektrik deltasının təxminən üçdə birini ödədiyini təsdiqlədi və şikayət əlavə etdi: ventilyator bitişik mağaza otağında eşidilir, ona görə də onu yükləmə yerinə köçürdülər.

Perunun Lima şəhərindəki mədən tədarükü anbarı şəbəkənin təkrar kəsilməsindən sonra ehtiyat nüsxə üçün 50 kVt-lıq modeli alıb. Their electrical engineer praised the on/off-grid handover speed but asked for a louder local alarm — the panel LED alone was easy to miss during a night shift.

Tez-tez verilən suallar

S: Şəbəkə olmadan sırf günəş enerjisindən şarj edə bilərmi?

A: Bəli, şəbəkədən kənar rejimdə; MPPT PV-ni batareyaya və yükə istiqamətləndirir, şəbəkə yalnız ehtiyat üçün.

S: 20kW model üçün nə qədər dam?

A: 20 m2 yaxşı dam üçün təxminən 4 kVt, buna görə də 26 kVt PV girişi təxminən 130 m2 paneldir.

S: Şəbəkə kəsilməsi zamanı nə baş verir?

A: Şkaf avtomatik olaraq şəbəkədənkənar rejimə keçir; EMS-də təyin etdiyiniz ehtiyat SOC binanın nə qədər işlədiyini müəyyən edir.

S: Paketlər nə qədər davam edir?

A: 0.5C və 25°C-də 6000-dən çox dövrə - 80%-ə qədər saxlama — iş günü ərzində bir dövrədə təxminən iyirmi il, daha çətin dövrə vurduqda daha az.

S: İnverter ayrıca dəyişdirilə bilərmi?

Cavab: Bəli, çevirici pilləsi və paketləri müstəqil modullardır, şkafı zavoda qaytarmadan istismar edilə bilər.

S: Gediş-dönüş səmərəliliyi nədir?

A: 90% boşalma dərinliyi ilə kabinet səviyyəsində maksimum 97% - 10% DOD ehtiyatı da dövrün ömrünü uzadır.

S: Batareya otağına ehtiyacımız varmı?

Cavab: No IP54 və daxili yanğınsöndürmə sistemi zavod otağında və ya qapalı açıq havada beton yastıqda quraşdırılmasına imkan verir.

S: Qurğuşun vaxtı nədir?

A: standart 20/30/50 kVt modellər üçün 25-35 iş günü; xüsusi gərginliklər vaxt əlavə edir.
