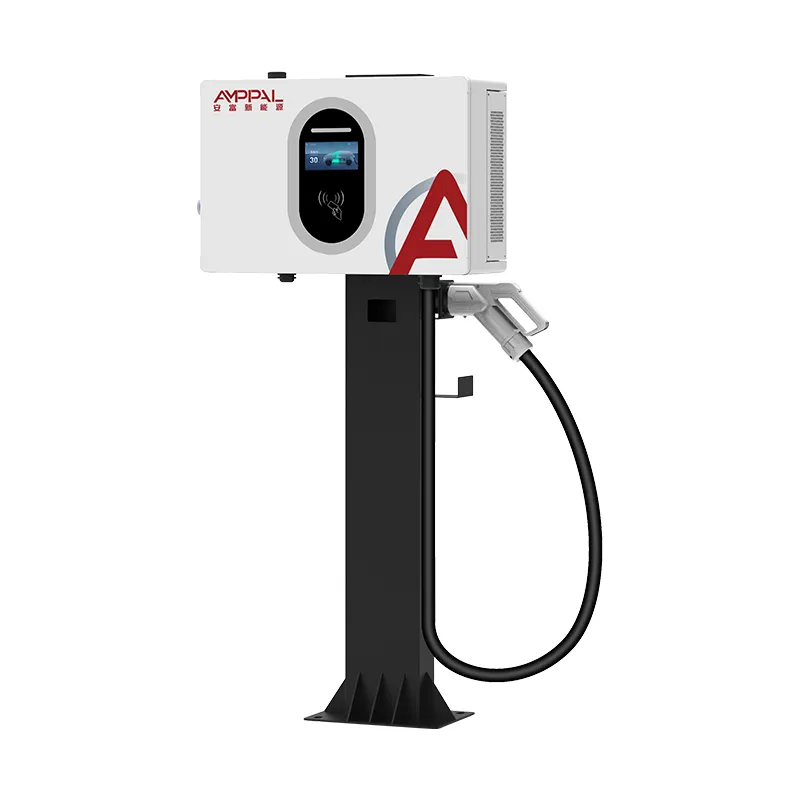

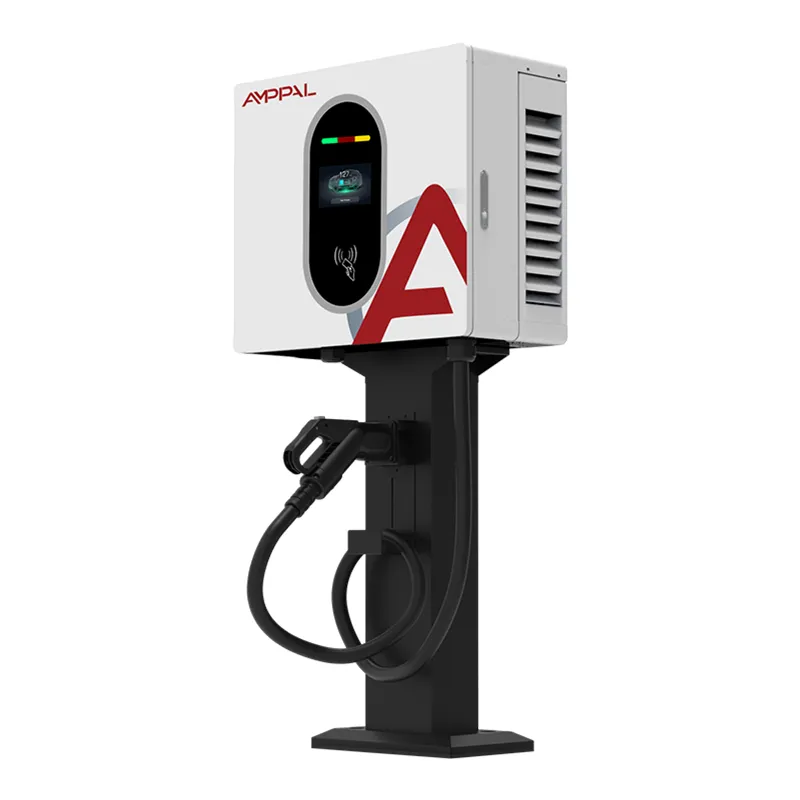

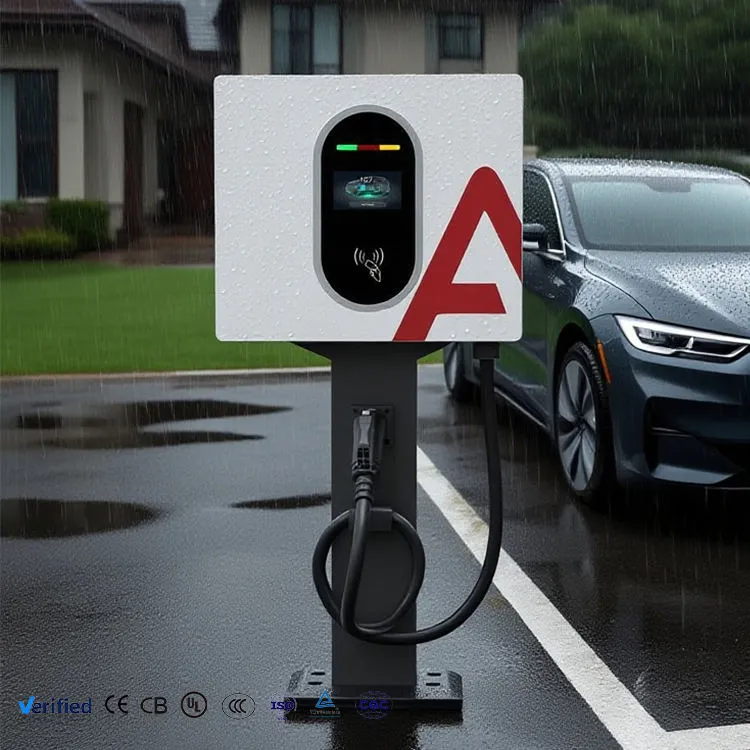

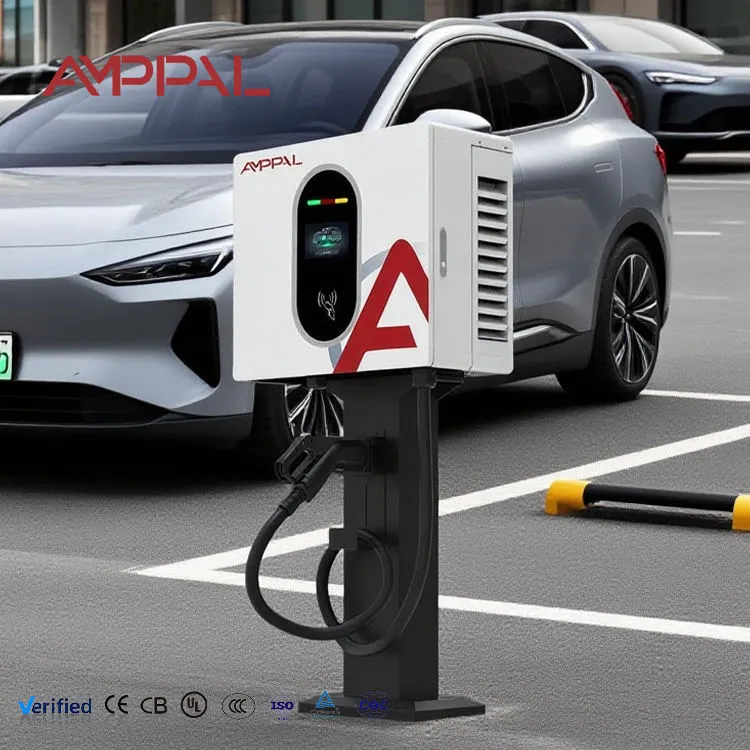

Kommersiya parkı üçün 20 kVt divara quraşdırılmış DC Sürətli EV Doldurma Stansiyası

Üç Fazalı DC Şarjına Giriş Nöqtəsi

AF-DC-020-B-A-O-2-H üç fazalı DC diapazonumuzun başladığı yerdir. AC380V çəkir, daxili çevirir və 200V ilə 1000VDC arasında istənilən yerə 0-67A verir. Bu gərginlik tavanı diqqət yetirməyə dəyər bir detaldır - 1000V normal olaraq daha böyük şkaflar üçün qorunur və bu o deməkdir ki, bu kiçik qurğu hələ də 800V avtomobil platformaları ilə danışa bilər ki, daha ucuz 500V-lik bir şarj cihazı tamamilə imtina edə bilər.

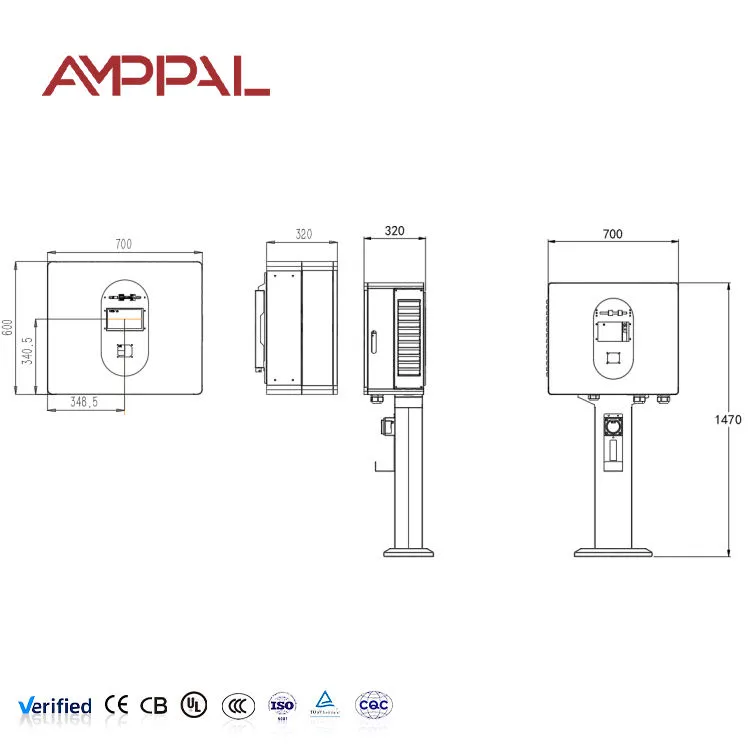

Fiziki olaraq bu, divar mötərizəsindəki 450 × 660 × 240 mm ölçülü bir qutudur. Maşın dayanacağında nə plinth, nə bünövrə tökmək, nə də kabel xəndəyi. Artıq divarda üç fazalı gücə malik olan bir sayt üçün quraşdırma adətən iki elektrikçi üçün yarım günlük işdir.

Biz bu modeli DC sürətinə ehtiyacı olan, lakin 60 kVt-lıq bir kabinetə haqq qazandıra bilməyən alıcılar üçün yaratdıq - kiçik otellər, atelyelər, diler xidmət məntəqələri və miqyasını artırmazdan əvvəl ödənişli şarjı sınaqdan keçirən hər kəs.

20 kVt platformanın arxasında dizayn seçimləri

20 kVt-da 1000V çıxış tavanı: bu güc sinfində nadirdir. Bu, bazarınıza gələn 800V-arxitekturalı avtomobillərə qarşı alışınızı gələcəkdə sübut edir.

0-67A davamlı reytinq: cərəyan büdcə vahidlərinin səssizcə performansını itirdiyi yuxarı hissədə azalma əvəzinə bütün gərginlik zolağında sabit saxlanılır.

Səviyyə 1.0 ölçmə dəqiqliyi: faturalandırma dərəcəsinin ölçülməsi, beləliklə, müştəri ödənişə etiraz edərsə, gəlir rəqəmləri ayağa qalxır.

30kW və 40kW modellərimizlə paylaşılan 450 × 660 × 240 korpus: bir ehtiyat hissələri inventar, bir montaj şablonu, üç güc səviyyəsi. Saytı daha sonra genişləndirsəniz faydalıdır.

4,3 düymlük sensor ekran: qəsdən seçilmiş döşəmə bloklarımızdakı 7 düymlük paneldən daha kiçik — çatlamağa daha az şüşə, aşağı dəyişdirmə dəyəri və status və tarif üçün kifayət qədər sahə.

Kart, QR və parol girişi quraşdırılmışdır: almaq və ya məftil etmək üçün ayrıca giriş nəzarətçisi yoxdur.

Texniki Spesifikasiyalar

20kW DC Divar qutusuna uyğun saytlar

Otel və xidmət edilən mənzillərin avtomobil dayanacaqları: qonaqları saatlarla park etmək; 20 kVt saatda təxminən 20 kVt enerji qaytarır ki, bu da bir gecədə tam doldurma və şam yeməyində faydalı yükləmə üçün kifayətdir.

Dilerlik xidmət məntəqələri: yüksək gücə malik körfəz bağlamadan xidmət təyinatı zamanı müştəri avtomobilini 30%-dən 80%-ə qədər gətirin.

Yüngül ticarət anbarları: bir üç fazalı lövhədə üç və ya dörd ədəd çaşqın vaxtlarda geri qayıdan kiçik furqon parkına uyğun gəlir.

İşçilərin yüklənməsini təklif edən ofis binaları: səkkiz saatlıq proqnozlaşdırıla bilən qalma müddəti yüksək gücü lazımsız və israfçı edir.

Bələdiyyə və kommunal sahələr: möhkəm IP54 korpus, -25°C ilə +50°C iş diapazonu, ventilyatorlardan kənarda xidmət üçün hərəkət edən hissələr yoxdur.

Güc Zəncirinin İçində

Üç fazalı giriş EMI filtrindən və gərginlik tənzimləyicisindən aktiv rektifikatora keçir ki, bu da güc amilini yüksək və harmonik təhrifi aşağı səviyyədə saxlayır. Zəif bir düzəldici dizaynı, nasazlıq kimi görünməzdən çox əvvəl reaktiv güc cəzaları kimi elektrik hesabınızda görünür.

DC avtobusundan təcrid olunmuş DC/DC çevirici batareya idarəetmə sisteminin tələb etdiyi gərginliyi izləyir. Çıxış Səviyyə 1.0 dəqiqliyi ilə tənzimləndiyinə görə, ekrandakı enerji rəqəmi paketə faktiki daxil olanlarla kommersiya ödənişləri üçün kifayət qədər uyğun gəlir.

Qoruma tək deyil, qatlıdır: kontaktor bağlanmazdan əvvəl izolyasiyanın monitorinqi, seans zamanı davamlı qalıq cərəyanının aşkarlanması, modulda həddindən artıq temperaturun geri qaytarılması və mikroproqramdan bunu tələb etmək əvəzinə kontaktor bobinini birbaşa kəsən mexaniki təcili dayandırma.

Xətti tərk etməzdən əvvəl sınaqdan keçirdiyimiz şeylər

Dielektrik müqavimət və 100% bölmələrdə izolyasiya müqaviməti - nümunə planı deyil.

Səviyyə 1.0 dəqiqliyi iddiasını təsdiq etmək üçün kalibrlənmiş istinad sayğacına qarşı ölçmə yoxlaması.

Modul və şin birləşmələrinin termal təsviri ilə 20 kVt-da tam yüklənmə; boş fırlanma momenti burada qaynar nöqtə kimi görünür.

Fövqəladə dayandırma cavab vaxtı, hər bir vahiddə fiziki olaraq yoxlanılır.

Hər partiyadan istehsal nümunələrində IP54 spreyi və tozun yoxlanılması, əlavə olaraq korpusun bitişində 96 saatlıq duz spreyi.

EN IEC 61851-1 və 61851-23 standartlarına uyğunluq; CE sənədləri mallarla birlikdə göndərilir.

Bu şarj cihazının qurulmasının səkkiz mərhələsi

Mərhələ 1 — Komponentlərin qəbulu: rektifikator modulları, kontaktorlar, sayğaclar və birləşdiricilər anbar daxil edilməzdən əvvəl məlumat cədvəlinə uyğun olaraq yoxlanılır.

Mərhələ 2 — Levha metal: CNC zımbası və pres əyləci korpusu təşkil edir; ardıcıl flanş həndəsəsi qapı contasını möhürləyən şeydir.

Mərhələ 3 — Qaynaq: təkrarlanma üçün struktur birləşmələrində robot tikiş qaynağı.

Mərhələ 4 — Səthi bitirmə: yağdan təmizləmə, fosfat, elektrostatik toz boya, sobada qurutma.

Mərhələ 5 — Elektrik montajı: modullar, şinlər və qoşqu quraşdırılmışdır; hər bir güc terminalı spesifikasiyaya uyğun olaraq fırlanır və işarələnir.

Mərhələ 6 — Mikroproqram və kalibrləmə: proqram yüklənmiş, gərginlik və cərəyan sensorları kalibrlənmiş, sayğac yoxlanılmışdır.

Mərhələ 7 — İşə başlama və təhlükəsizlik testi: istilik monitorinqi ilə tam yüklə işləmə, sonra təhlükəsizlik batareyası.

Mərhələ 8 — Qablaşdırma və paletləmə: köpüklə qorunan karton, nəmlik baryeri, ixrac palet.

20kW, 30kW və ya 40kW — Cari reytinqin oxunması

Bu üç model bir korpusu paylaşır və əsasən çıxış cərəyanında fərqlənir: müvafiq olaraq 67A, 100A və 133A. Doldurma vaxtı müəyyən bir paket gərginliyində cərəyandan asılı olduğundan, praktik fərq sadədir - 60 kVt-saatlıq avtomobil 20 kVt-da təxminən üç saat, 30 kV-da iki, 40 kVt-da doxsan dəqiqə çəkir.

Yaşayış müddəti dörd saat və ya daha çox olduqda və şəbəkə bağlantınız təvazökar olduqda 20 kVt seçin. Hər bir faza üçün təxminən 30A çəkir, əksər kiçik kommersiya təchizatı təkmilləşdirmədən udur.

Dayanacaq daha sürətli çevrildikdə və ya daha böyük paketlərlə furqonları doldurarkən 30 kVt və ya 40 kVt-a qədər hərəkət edin. Təchizat tərəfini nəzərə alın: 40 kVt 20 kVt-ın giriş cərəyanını təxminən iki dəfə çəkir və tez-tez şarj cihazının qiymətindən çox cavabı həll edən budur.

Daha Ucuz 20kW Bölmələrdən Fərqimiz Harada

Gərginlik diapazonu: bir çox 20 kVt qurğu 500V və ya 750V-də dayanır. Bizimki 1000V-ə çatır, buna görə də 800V-lik avtomobillər gələndə hələ də işləyir.

Ölçmə: Səviyyə 1.0 dəqiqliyi əlavə xərcli seçimdən daha çox standart olaraq.

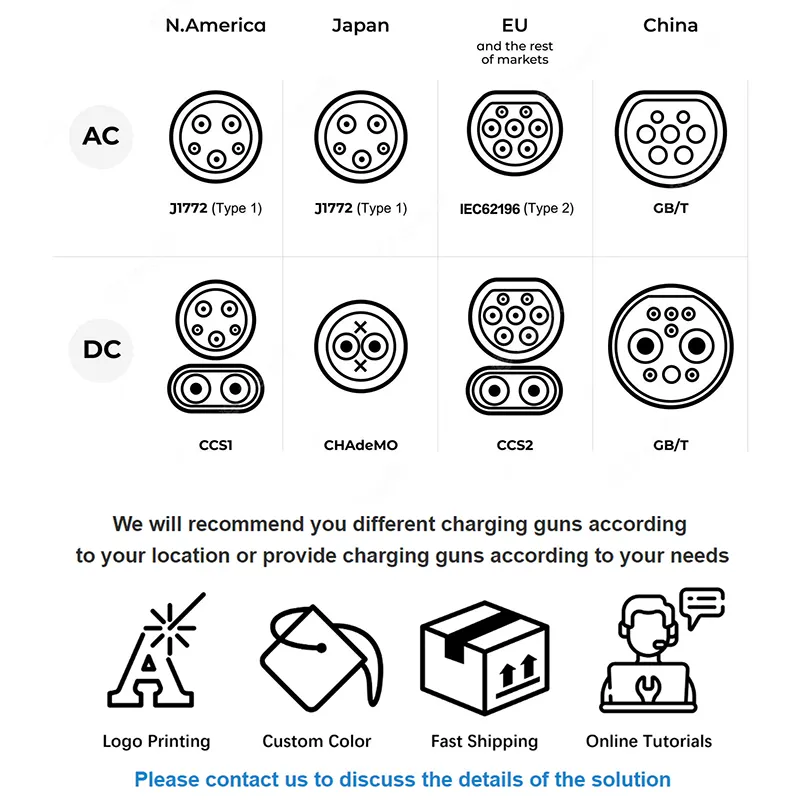

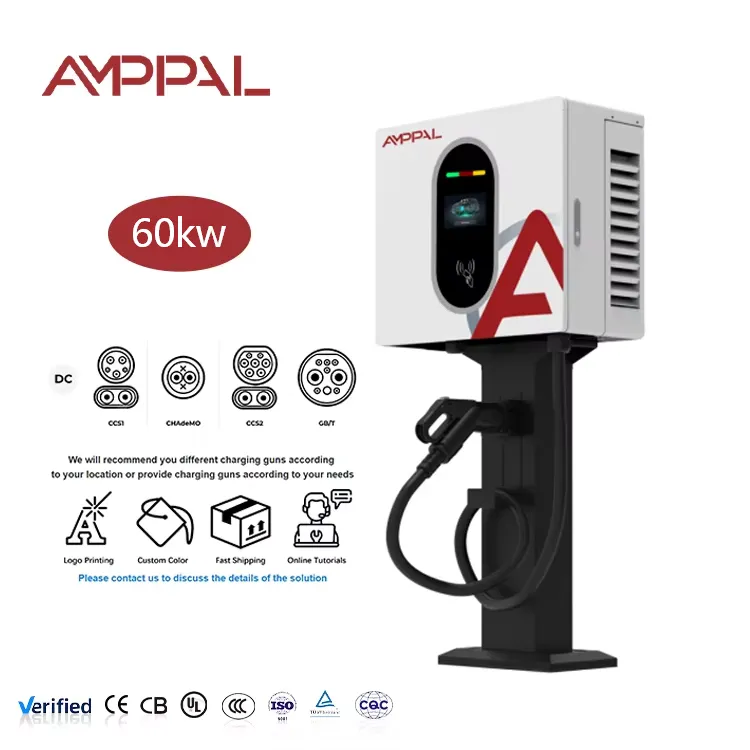

Bağlayıcı çevikliyi: CCS1, CCS2, CHAdeMO, GB/T və NACS hamısı eyni platformada mövcuddur — siz bir ixrac bazarına bağlı deyilsiniz.

20/30/40 kVt-da hissələrin ümumiliyi: qarışıq sayt idarə etsəniz, ehtiyat üçün daha az ehtiyat hissələri.

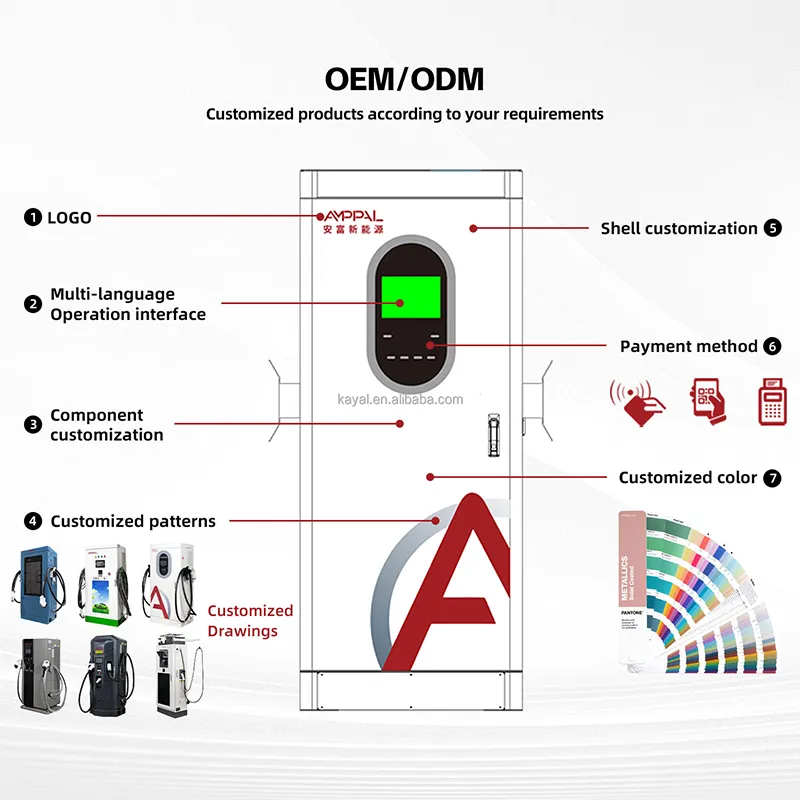

Çatdırılma müddəti standart 15-20 iş günü; Xüsusi marka ilə 25-30. MOQ 1 vahid standart, xüsusi rəng və ya loqo üçün 50 ədəddir.

İxrac Qablaşdırma və Yük Daşımaları

Vahidlər ayrı-ayrılıqda EPE köpüyü və quruducu ilə möhürlənmiş poli layneri olan beş qatlı kartonlarda göndərilir. Karton ölçüləri təxminən 540 × 750 × 330 mm-dir və ümumi çəkisi 42 kq-a yaxındır, buna görə də tək vahid iki nəfərlik liftdir.

On iki ədəd standart ixrac paletinə uyğundur, istiliklə işlənmiş fumiqasiyaya məruz qalmayan taxta üzərində bükülmüş və uzanır. 20 futluq bir konteyner təxminən 96 ədəd paletlənmişdir.

Ticarət şərtləri: əksər Avropa və Körfəz istiqamətləri üçün EXW, FOB Ningbo və ya Şanxay, CIF və DDP. Nümunə sifarişləri adətən 5-7 gün ərzində hava və ya ekspress kuryer ilə gedir; konteyner daşımaları adi üzmə cədvəllərinə uyğun olaraq həyata keçirilir. İxrac sənədlərinə faktura, qablaşdırma siyahısı, CE DoC və vahid test hesabatı daxildir.

Xidmət Şərtləri

Güc modulları, sayğac, kontaktorlar və ekran daxil olmaqla tam qurğuya iki illik zəmanət.

Saytın bağlantısı olan OCPP əsaslı uzaqdan diaqnostika; biz təsvirdən təxmin etməkdənsə, səhv jurnalını oxuyuruq.

Ehtiyat hissələri nasazlığın təsdiqlənməsindən sonra 48 saat ərzində, kuryer vasitəsilə 3-5 iş günü ərzində göndərilir.

Uzaq bölgələrə xidmət göstərən distribyutorların adətən götürdüyü isteğe bağlı göndərilmə öncəsi ehtiyat dəsti – ehtiyat modul və kontaktor dəsti.

Quraşdırma təlimatı, naqillərin sxemi və ingilis dilində istismara verilməsinə nəzarət siyahısı; həcmli sifarişlər üçün digər dillərdə.

Qaçmağa Dəyər Beş İstismar Səhvləri

Səhv: yuxarı axın kəsicisinin şarj cihazının çıxış kVt-a ölçülməsi. Sağda: giriş cərəyanının ölçüsü - tam yükdə faza başına təxminən 30A, üstəgəl marja.

Səhv: bölmənin içi boş arakəsmə divarına quraşdırılması. Sağda: hörgü və ya polad çərçivəyə bərkidin. Kabeldən əvvəl təxminən 38 kq ağırlığında.

Səhv: faza fırlanma nəzarətsiz buraxılır. Sağda: istismara vermə ardıcıllığını yoxlayın; aktiv rektifikator işləmək əvəzinə nasazlıq barədə məlumat verir və bu çağırışdan qaçmaq olar.

Səhv: havalandırma yolunun birbaşa yuxarıdakı bir kabel nimçəsi ilə bağlanması. Sağ: hava axını üçün yuxarı və aşağı 300 mm təmiz saxlayın.

Wrong: setting the tariff before verifying the meter reading against a known load. Right: check once at commissioning — Level 1.0 accuracy only helps if the tariff is configured correctly.

Sayt Quraşdırmalarından Qeydlər

Krakovdan kənarda yerləşən 32 otaqlı bir otel 2025-ci ildə arxa avtomobil dayanacağında dörd blok quraşdırdı. Onların texniki rəhbəri həlledici amilin qiymət deyil, divar montajı olduğunu söylədi - avtomobil parkının səthi icarəyə verilir və onlara döşəməli şkaflar üçün təməl tökməyə icazə verilmir.

Malayziyada mikroavtobus icarəsi operatoru iki filialda altı ədəd idarə edir. Onlar birinci ildə bir əsl problem barədə məlumat verdilər: musson səhərləri zamanı ekranda kondensasiya, aparatda hər hansı bir dəyişiklikdənsə, mövcud örtük altında iki bölmənin yerini dəyişdirməklə həll edildi.

BƏƏ-də bunlardan otuzdan çoxunu quraşdırmış elektrik podratçısı şərh etdi ki, 20/30/40 kVt-da ortaq qapaq onun işini asanlaşdırır - müştərinin hansı güc səviyyəsindən sifariş verməsindən asılı olmayaraq eyni mötərizə, eyni kabel girişi, eyni istismara vermə addımları.

Alıcıların Sifariş Verməzdən əvvəl verdiyi suallar

S: Mənə hansı təchizat gücü lazımdır?

A: Tam çıxışda 380V üç fazalı qidalanmada faza başına təxminən 30A. Sifariş verməzdən əvvəl lövhənizdə baş boşluğunun olduğunu təsdiqləyin.

S: 1000V diapazonu 800V avtomobilləri tez doldurmaq deməkdirmi?

Cavab: Bu o deməkdir ki, o, ümumiyyətlə, 20 kVt-da onları doldurur. Yüksək gərginlikli platformalar həqiqətən sürətli seanslar üçün 120kW+ diapazonumuza ehtiyac duyur.

S: Sayğac müştərilərə hesab vermək üçün kifayət qədər dəqiqdirmi?

A: Bəli, Səviyyə 1.0. İstifadəyə verilərkən istinad yükünə qarşı yoxlayın və tarifinizi müvafiq olaraq konfiqurasiya edin.

S: Onu açıq havada çardaqsız quraşdıra bilərəmmi?

A: IP54 buna icazə verir. Bir örtük hələ də ekranın və contaların ömrünü uzadır, xüsusən də yüksək UV və ya musson iqlimlərində.

S: Hansı konnektoru təyin etməliyəm?

A: Avropa və Yaxın Şərqin əksəriyyəti üçün CCS2, Şimali Amerika üçün CCS1 və ya NACS, Çin üçün GB/T, köhnə Yapon modellərinin ümumi olduğu CHAdeMO.

S: 20 kVt-lıq qurğunu daha sonra 30 kV-a yüksəldə bilərəmmi?

A: Xeyr — güc modulları fərqlidir. Lazım olan reytinqi sifariş edin; korpusun eyni olması elektronikanı dəyişdirilə bilməz.

S: Yaşayış şəraitində nə qədər səs-küy var?

A: Fanla soyudulur və sürətə nəzarət edilir. Qismən yükdə sakitdir; davamlı tam yükdə açıq hava kondisioner qurğusuna bənzər səsli fan səsi gözləyin.

S: Qutuya nə daxildir?

A: Şarj cihazı, divar mötərizəsi, doldurma kabeli və silah, quraşdırma təlimatı və sınaq sertifikatı. Kabel uzunluğu standart olaraq 5 metrdir.
