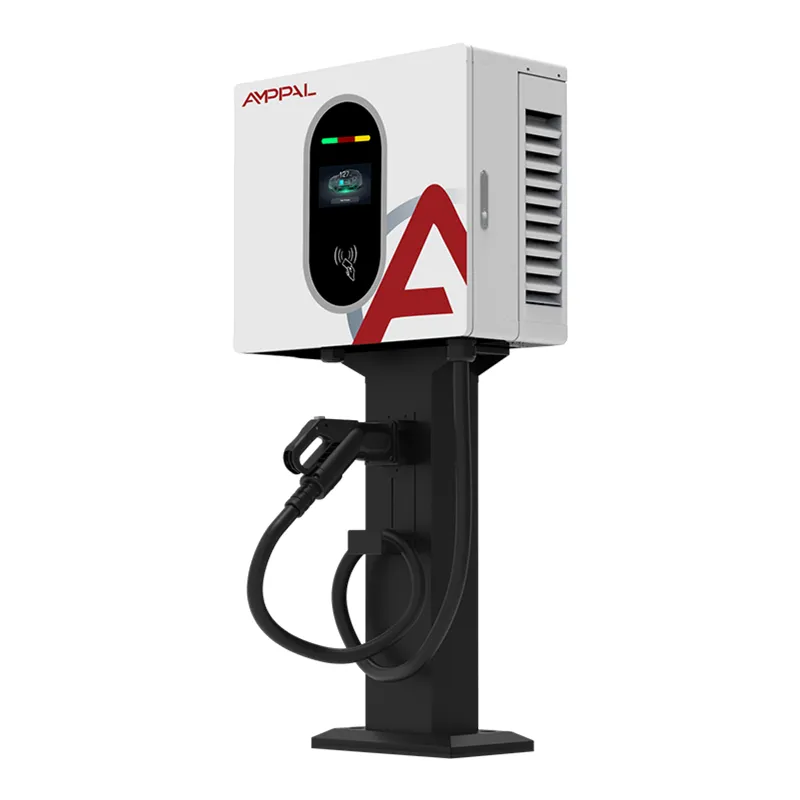

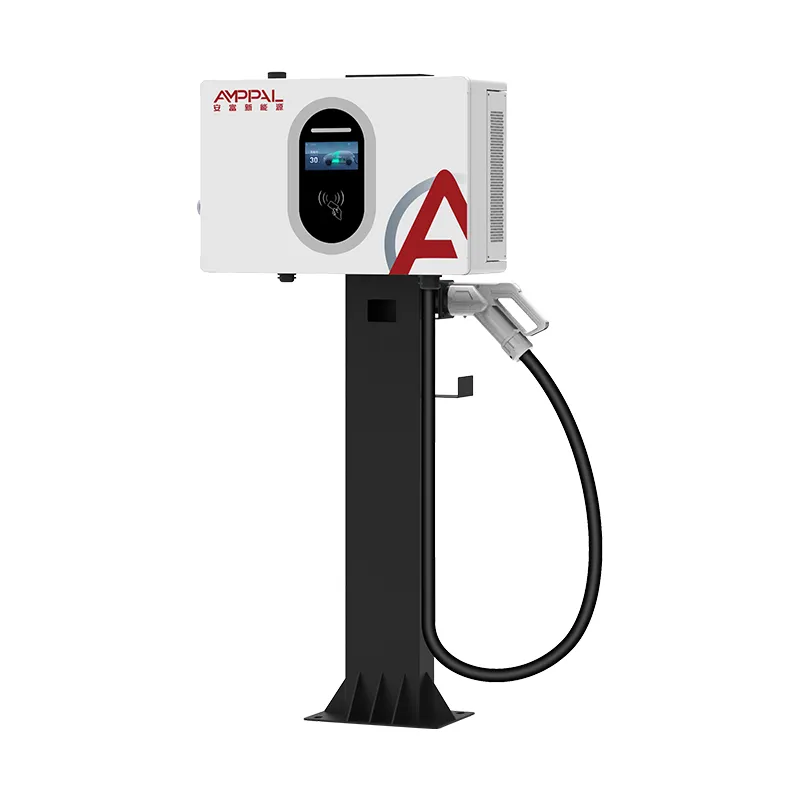

Dilerlər və emalatxanalar üçün 30 kVt kompakt divara quraşdırılmış DC EV şarj cihazı

Başlıq Gücü deyil, Sessiya Ötürmə qabiliyyəti ətrafında qurulmuşdur

Şarj nöqtəsi operatorları kilovat almırlar. Onlar hər gün seanslar alırlar, çünki gəlir xətti məhz bundan ibarətdir. AF-DC-030-B-A-O-2-H müəyyən bir səbəbdən 30kW / 100A-da mövcuddur: bu, divara quraşdırılmış qurğunun saytı şəbəkə bağlantısının təkmilləşdirilməsinə itələmədən kommersiya baxımından maraqlı dövriyyə yaratmağa başladığı nöqtədir.

Hesabı yerinə yetirin. 30 kVt-da tipik 60 kVt-saatlıq bir minik avtomobili təxminən yetmiş dəqiqə ərzində 20%-dən 80%-ə keçir. Gəliş və gediş üçün on dəqiqə vaxt verin və bir buxta bir ticarət günü ərzində altı-səkkiz sessiyanı real şəkildə dəstəkləyir. 20 kVt-da həmin buxta dörd və ya beşi idarə edir. Aparat bir az daha baha başa gəlir; buxta nəzərəçarpacaq dərəcədə daha çox qazanır.

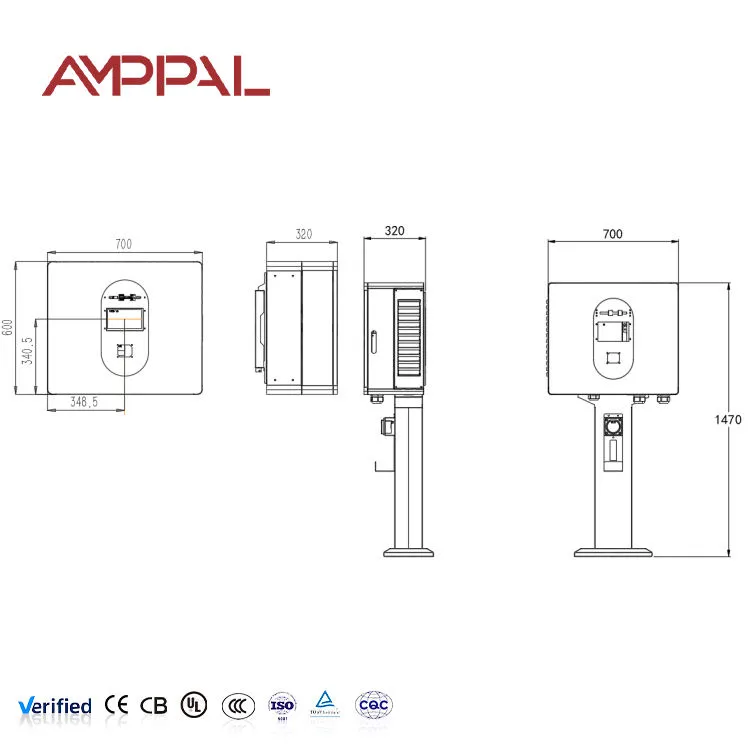

Dilerlər və emalatxanalar üçün 30 kVt gücündə kompakt divara quraşdırılmış DC EV şarj cihazı 450 × 660 × 240 mm ölçülərini bizim 20 kVt və 40 kVt modellərimizlə bölüşür, beləliklə, sayt bir divarda güc səviyyələrini qarışdıra və tək ehtiyat dəst saxlaya bilər.

Təkcə Spesifikasiya Vərəqlərinə Deyil, Gəlirlərə Təsir Edən Xüsusiyyətlər

Tam gərginlik zolağında 0-100A: daha yüksək paket gərginliklərində cərəyan azalmır, buna görə də 800V-lik bir avtomobil sakit yavaşlama əvəzinə nominal çıxışı alır.

Səviyyə 1.0 hesablama dəqiqliyi: çatdırılan kVt/saatla bağlı mübahisələr sayğac sinfi tərəfindən həll edilir və Səviyyə 1.0 Avropa operatorlarının əksəriyyətinin nümayiş etdirməsi tələb olunur.

Standart olaraq üç giriş metodu — RFID kartı, QR skan və PİN. Sürücü yükləməyə başlaya bilməyəndə saytlar seansları itirir; üç yol bunu azaldır.

Divar montajı: heç bir təməl, xəndək qazma, icarəyə götürülmüş səthlərdə daimi torpaq işləri yoxdur. Quraşdırma dəyəri döşəmə şkafına nisbətən əhəmiyyətli dərəcədə azalır.

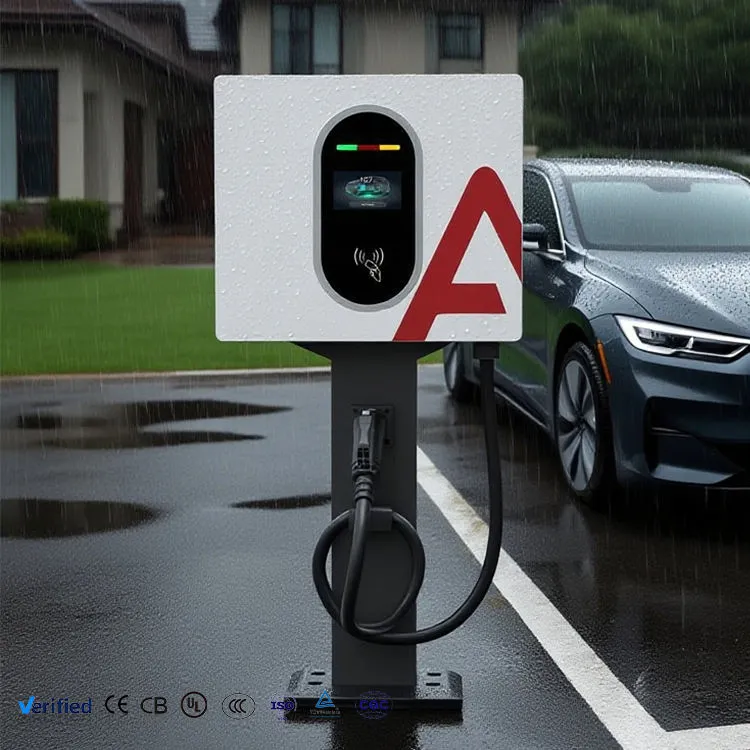

IP54 və -25°C-dən +50°C-yə qədər: qapaq, adətən, bu bölmələrin bitdiyi açıq həyət sahəsi üçün qiymətləndirilir.

95% maksimum səmərəlilik: gündə bir neçə saat işləyən 30 kVt-da, 95% və 91% konvertasiya arasındakı fərq bir il ərzində real puldur.

Texniki Spesifikasiyalar

Təxmin edilə bilən geri ödəmə ilə yerləşdirmə ssenariləri

Pərakəndə avtomobil parkları və supermarketlər: 60-90 dəqiqəlik dayanma müddəti 20-80% seansla demək olar ki, tam düzülür. Sürücülər alış-veriş edir, körfəz çevrilir, heç kim gözləmir.

Restoran və yolkənarı xidmət dayanacaqları: hər bir körfəzdə gündə iki oturuş, örtüklərin üstündə gəlir yüklənir.

Sürətli gəlirli donanma anbarları: günortadan sonra gələn mikroavtobuslar bir yüksək güc qurğusu üçün növbəyə durmaqdansa, istifadəyə yararlı əlavələr əldə edirlər.

Ortaq körfəzləri olan yaşayış blokları: 30 kVt bir sakin tərəfindən 7 kVt-lıq AC nöqtəsinin bütün gecəni işğal edəcəyi ortaq körfəzin hərəkətini təmin edir.

Taksi və reysin sıraları: sürücülər 30-40 dəqiqəlik fasilə verirlər; 30 kVt bu pəncərədə təxminən 20 kVt/saat qaytarır ki, bu da bir növbəli şəhər diapazonuna bərabərdir.

Şarj cihazı 100A seansı necə idarə edir

Cərəyan sadəcə 100A-a çatmır. Qoşularkən, kontaktorlar hələ də açıq olduqda, şarj cihazı DC çıxışında izolyasiya testini həyata keçirir. Yalnız bundan sonra o, kontaktorları bağlayır və avtomobilin BMS-nin rabitə əlaqəsi üzərində dərc etdiyi cari hədəfə uyğun hərəkət etməyə başlayır.

Sessiya vasitəsilə BMS bu hədəfi davamlı olaraq nəzərdən keçirir - hüceyrələr istiləşdikcə və ya şarj vəziyyəti təxminən 80%-i keçdikdə, daha az tələb edir. Doldurucu cərəyanı məcbur etmək əvəzinə aşağıya doğru hərəkət edir, buna görə də son 20% bizimki daxil olmaqla istənilən DC şarj cihazında həmişə qeyri-mütənasib olaraq uzun çəkir.

Termal idarəetmə müstəqil olaraq işləyir. Modul temperaturu davamlı olaraq nümunə götürülür və hər hansı bir səfər həddi çatmazdan əvvəl çıxış geri qaytarılır. İstifadəçilər günortadan sonra 45°C-də bir az daha uzun seans görürlər; onlar idarə olunmayan dizaynın əmələ gətirdiyi qüsuru və dayandırılmış ittihamı görmürlər.

Keyfiyyətə Nəzarət və Uyğunluq Sübutları

EN IEC 61851-1:2019 və EN IEC 61851-23:2014 uyğunluğu, CE bəyannaməsi və mallarla birlikdə göndərilən sınaq hesabatı.

Kalibrləmə qeydi seriya nömrəsi altında saxlanılmaqla, hər bir vahiddə istinad standartına uyğun olaraq sayğacın kalibrlənməsi.

Şin birləşmələrinin və modul səthlərinin termal təsviri ilə 30 kVt-da fasiləsiz tam yükdə işləmə.

100% dielektrik və izolyasiya testi - elektrik təhlükəsizliyi üzrə partiya nümunəsi alınmır.

Korpusun duz spreyi 96 saat sınaqdan keçirildi; conta sıxılma ehtimalı deyil, montajda yoxlanılır.

Hər bir vahid seriyalı test sertifikatı ilə ayrılır. Zəmanət iddiası yaranarsa, biz həmin qurğunun xəttdə necə işlədiyini dəqiq araşdıra bilərik.

İstehsal ardıcıllığı

Addım 1 - Satınalma spesifikasiyasına uyğun olaraq modulların, sayğacların, kontaktorların və kabel birləşmələrinin malların yoxlanılması.

Addım 2 — TRUMPF maşınlarında CNC zımbalama və korpus panellərinin əyilməsi.

Addım 3 — Struktur çərçivənin robot qaynağı, sonra görünən tikişlərin üyüdülməsi.

Addım 4 — İlkin emal və elektrostatik toz boyası, yapışma üçün sobada qurudulmuş.

Addım 5 — Güc yığımı: modullar quraşdırılıb, şinlər torklanıb və şahid işarəsi qoyulub, qoşqu istiqamətləndirilib və istilik mənbələrindən kəsilib.

Addım 6 — İdarəetmə qurğusu: lövhə, sayğac, ekran və giriş oxuyucusu quraşdırılıb və qoşulub.

Addım 7 — Mikroproqram yükü, sensorun kalibrlənməsi və sayğacın yoxlanılması.

Addım 8 — Tam yüklənmə, təhlükəsizlik testi batareyası, IP yoxlanışı, sonra qablaşdırma və paletləşdirmə.

30kVt və Alternativlər Arasında Seçim

Körfəzləriniz təxminən bir saat ərzində çevrildikdə və enerji üçün şarj etdiyiniz zaman 30 kVt götürün. Bu, minik avtomobillərində əsl istifadəyə görə ödəniş işini dəstəkləyən çeşidimizdə ən kiçik bölmədir.

Dayanacaq yarım günlərlə ölçüldükdə 20 kVt-a qədər azaldın - ofislər, otellər, uzun müddət dayanacaqlar. Heç kimin istifadə etmədiyi 100A-nı ödəmək israfçılıqdır.

Daha böyük paketləri işə saldığınız zaman 40 kVt-a və ya 30 dəqiqəlik seanslara və ya ikili silah əməliyyatına ehtiyacınız olduqda 60 kVt+ döşəmə diapazonuna yüksəlin. Əvvəlcə yoxlamaq üçün bir nöqtə: 30 kVt hər bir fazaya təxminən 45 A çəkir. Daxil olan təchizatınız artıq tutuma yaxındırsa, şarj cihazı deyil, şəbəkə bağlantısı məhdudiyyətə çevrilir və bu, sifariş etməzdən əvvəl danışmağa dəyər.

Tender zamanı müqayisə nöqtələri

800V-də cari reytinqi üçün hər hansı bir rəqabət aparan 30 kVt-lıq qurğudan soruşun. Bir çoxları 400V-də 100A və diapazonun yuxarı hissəsində xeyli az təklif edirlər. Bizimkilər band boyunca 100A tutur.

Səviyyə 1.0 ölçmənin standart və ya təkmilləşdirmə olduğunu soruşun. Bir neçə rəqib vahiddə bu, təkmilləşdirmədir.

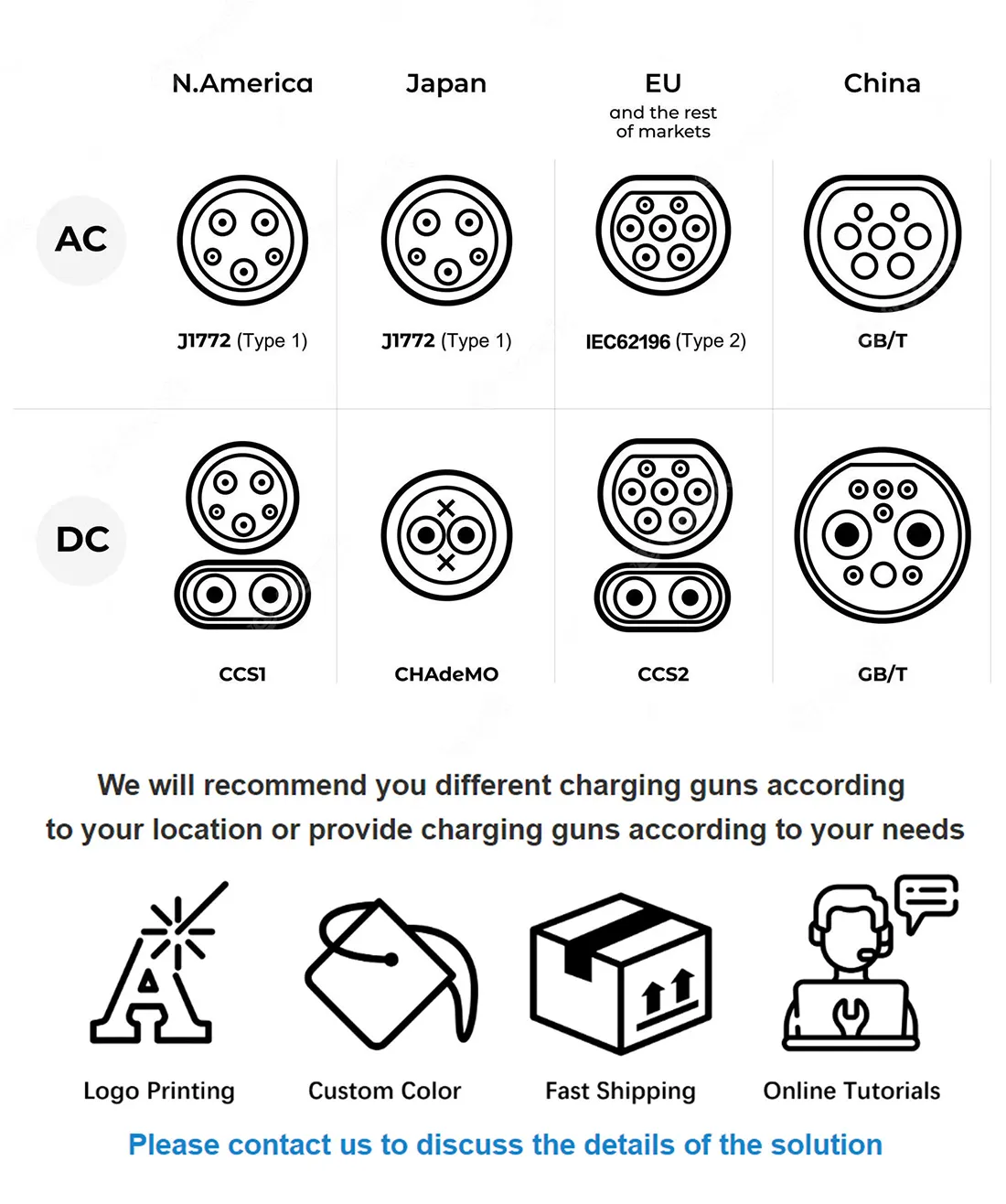

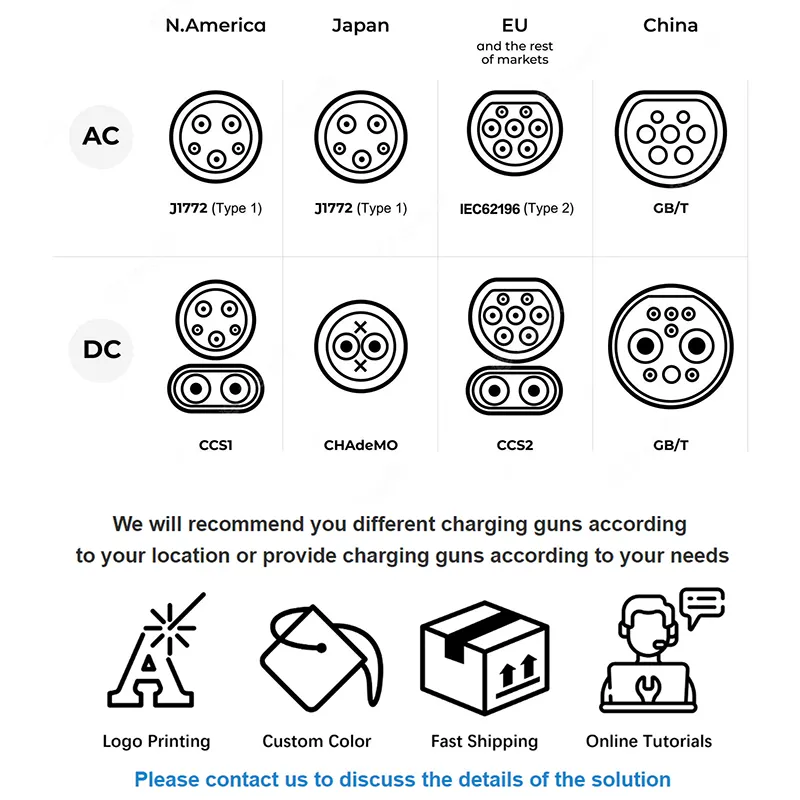

Sifariş verildikdən sonra birləşdirici seçimləri haqqında soruşun. Eyni platformada CCS1, CCS2, CHAdeMO, GB/T və NACS qururuq.

Təqdimat vaxtı: 15-20 iş günü standart, 25-30 xüsusi marka ilə. MOQ 1 vahid standart, sifarişli rəng və ya loqo üçün 50.

Zəmanət: güc modulları daxil olmaqla iki il, sifariş zamanı üç və ya beşə qədər uzadıla bilər.

Qablaşdırma, Çəkilər və Göndərmə Şərtləri

Bir vahid ixrac kartonu təxminən 540 × 750 × 330 mm, təxminən 45 kq ümumi, EPE köpüklü beş qatlı lövhə və quruducu tərkibli möhürlənmiş nəm layneri ilə ölçülür.

Fumigasiyaya məruz qalmayan istiliklə işlənmiş, kəmərlə bağlanmış və streçlə bükülmüş taxta üzərində hər palet üçün on iki ədəd. 20 futluq konteynerdə təxminən 96 paletli vahid var; 40 fut hündürlükdə bir kub təxminən 200 alır.

Biz EXW, FOB Ningbo və ya Şanxay, CIF və DDP-dən Avropa və Körfəz ölkələrinin əksəriyyətinə istinad edirik. Nümunələr 5-7 gün ərzində hava və ya ekspres ilə hərəkət edir. Təqdim olunan sənədlər: kommersiya fakturası, qablaşdırma siyahısı, CE uyğunluq bəyannaməsi, seriyalı sınaq hesabatı və təyinat yerinin tələb etdiyi mənşə sertifikatı.

Satışdan sonrakı öhdəliklər

Güc modulları, idarəetmə elektronikası, sayğac, kontaktorlar və HMI-ni əhatə edən iki illik zəmanət.

Səhv kodları saytın qoşulduğu OCPP üzərindən uzaqdan oxunur və bu, sayta baş çəkmədən əksər problemləri həll edir.

Təsdiq edildikdən sonra 48 saat ərzində göndərilən dəyişdirmə hissələri; DHL və ya FedEx tərəfindən 3-5 iş günü tranzit.

Tövsiyə olunan illik texniki xidmət: ventilyator və filtr yoxlanışı, conta yoxlanışı, terminal fırlanma momentinin yoxlanılması, sayğacın yerində yoxlanılması. Prosedur təlimatda sənədləşdirilmişdir.

Mühəndisimizlə video zəng vasitəsilə istənilən yeni saytda ilk quraşdırma üçün pulsuz uzaqdan işəsalma dəstəyi.

Operatorlara pul xərcləyən əməliyyat xətaları

Səhv: uyğunlaşmadan '30kW sürətli şarj' reklamı. Sağda: real seans vaxtlarını göstərin. 20 dəqiqə gözləyib 70 gözləyən sürücülər tarif fərqindən baha başa gələn pis rəylər buraxırlar.

Səhv: lövhədə faza balansını yoxlamadan quraşdırma. Sağ: fazalar arasında çoxlu vahidləri paylayın; balanssız yükləmə tədarükləri aradan qaldırır və kontaktorun ömrünü qısaldır.

Səhv: qurğunun kabelin hərəkət zolağından keçməli olduğu yerə quraşdırılması. Sağda: silahı kabel təkərin altında qalmadan avtomobilin girişinə çatacaq şəkildə yerləşdirin. Kabel zədələnməsi bizim ən çox rast gəlinən zəmanətsiz təmirimizdir.

Səhv: istismara verildikdən sonra defolt tarifi yerində saxlamaq. Sağ: konfiqurasiya edin və bir dəfə sınaqdan keçirin. Heç kim yoxlamadığı üçün operatorlar həftələrdir pulsuz elektrik enerjisi verirlər.

Səhv: bir il ərzində fan filtrinə məhəl qoymamaq. Sağda: rübdə bir dəfə tozlu yerlərdə təmizləyin. Məhdud hava axını termal geriyə səbəb olur və istifadəçilər bunu yavaş doldurma kimi hiss edirlər.

Operator Əlaqəsi

Xorvatiyadakı bir supermarket zənciri 2025-ci ildə dörd mağazada səkkiz vahid yerləşdirdi. Onların obyektlərinin meneceri altıncı ayda gündə üç seansdan az istifadə edildiyini bildirdi və divar montajının dayanacaq yerlərini kabinetlərə təhvil vermək əvəzinə mövcud perimetr divarlarından istifadə etməsinə icazə verdiyini vurğuladı.

Bakıda taksi kooperativi beş alıb. Onların rəyi konkret və diqqətə çatdırılmağa dəyər idi: sürücülər qurğunun yanında dayanarkən ekranın oxunaqlı olması üçün bir az aşağı bucaqlı olmasını istəyirdilər, ona görə də biz onların təkrar sırasına görə mötərizənin həndəsəsini tənzimlədik.

Türkiyədə üç anbarda on iki blok işlədən bir logistika podratçı qeyd etdi ki, 20 kVt və 40 kVt modelləri ilə paylaşılan qapaq onların ehtiyat hissələrini üç ayrı dəstdən çox, bir fanat dəstinə, bir kontaktora və bütün əmlak üçün bir ekrana kəsdi.

Tez-tez verilən suallar

S: Bir vahid gündə neçə avtomobilə xidmət edə bilər?

Cavab: Ticarət günü ərzində davamlı tələbi nəzərə alaraq real dəyişmə vaxtı ilə 20-80% sessiyada altı-səkkiz minik avtomobili.

S: Hansı giriş cərəyanını çəkir?

A: Tam çıxışda 380V üç fazalı təchizatında hər bir faza təxminən 45A. Çox sayda sifariş verməzdən əvvəl lövhənin tutumunu yoxlayın.

S: Elektrikli furqonlar üçün 30 kVt kifayətdirmi?

Cavab: Gecə və ya bir neçə saatlıq qalmaq üçün, bəli. Böyük paketlərdə sürətli orta növbə dəyişməsi üçün 60 kVt və ya yuxarıya baxın.

S: İki avtomobil eyni anda şarj edə bilərmi?

Cavab: Xeyr, bu tək silah birliyidir. Eyni vaxtda çox silahla doldurulması bizim split tipli elektrik şkaflarımızla başlayır.

S: Günəş enerjisi və anbar qurğusu ilə işləyirmi?

A: Bəli, saytın enerji idarəetmə sistemi vasitəsilə. İnverterinizi və EMS platformanızı bizə deyin və biz inteqrasiya yolunu təsdiq edəcəyik.

S: Ödəniş necə aparılır?

A: Səviyyə 1.0 ölçmə OCPP back-ofisinizi qidalandırır; alternativ olaraq, onu RFID kartları ilə müstəqil işlədin və daxili sessiya jurnalından barışdırın.

S: Ona hansı texniki qulluq lazımdır?

A: Tozlu yerlərdə rüblük filtr və ventilyator yoxlanışı, illik conta və fırlanma momentinin yoxlanılması. Filtrlərdən kənar istehlak materialları yoxdur.

S: Mən korpusu markalaya bilərəmmi?

Cavab: Bəli — 50 vahiddən fərdi rəng və ekran qrafikası, rəng dəyişikliyi üçün alət ödənişi tələb olunmur, 25-30 iş günü iş vaxtı.
