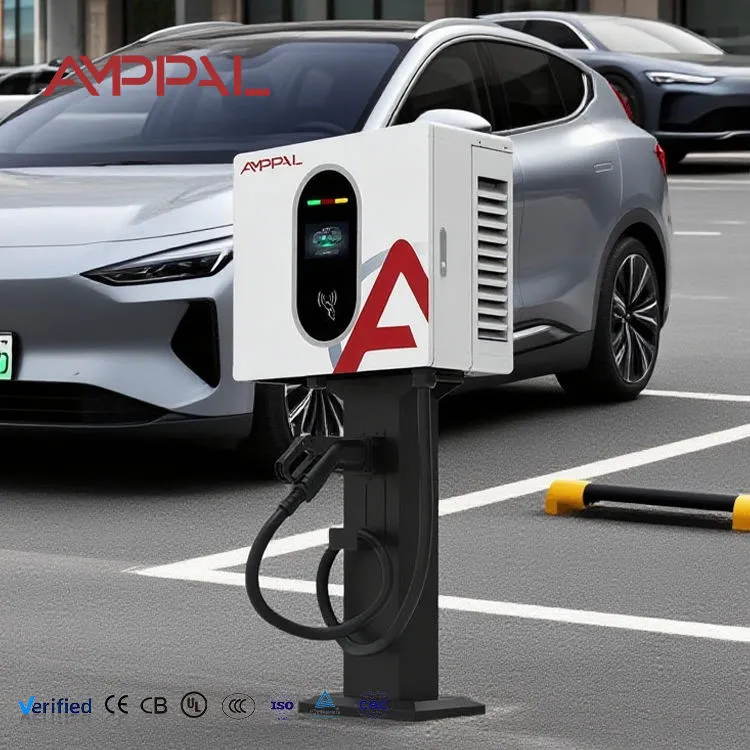

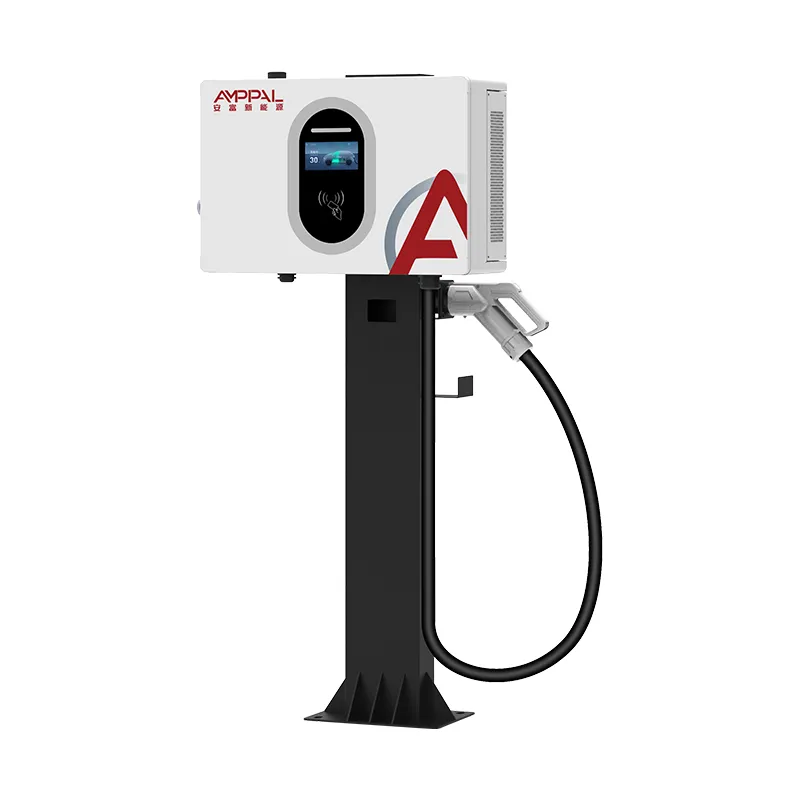

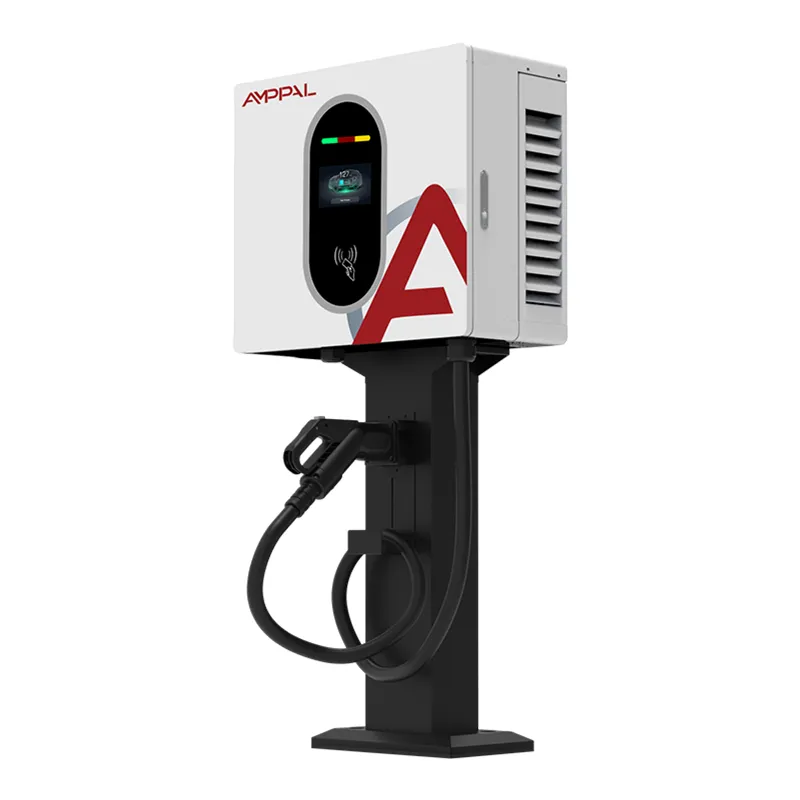

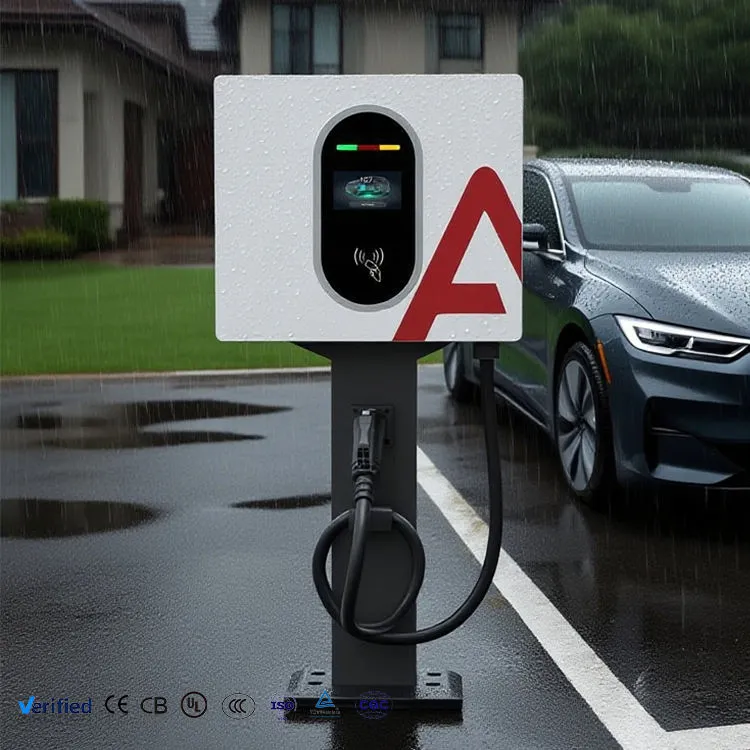

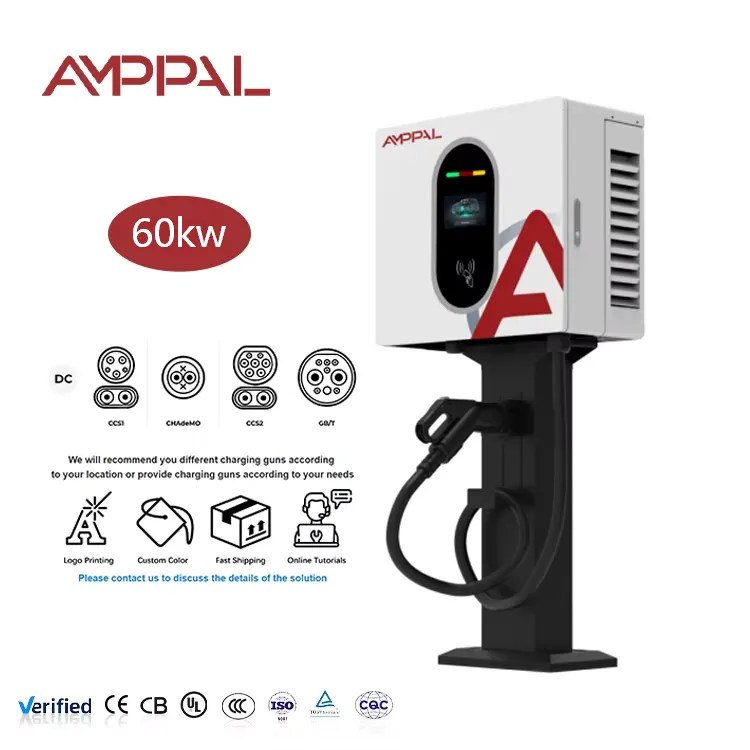

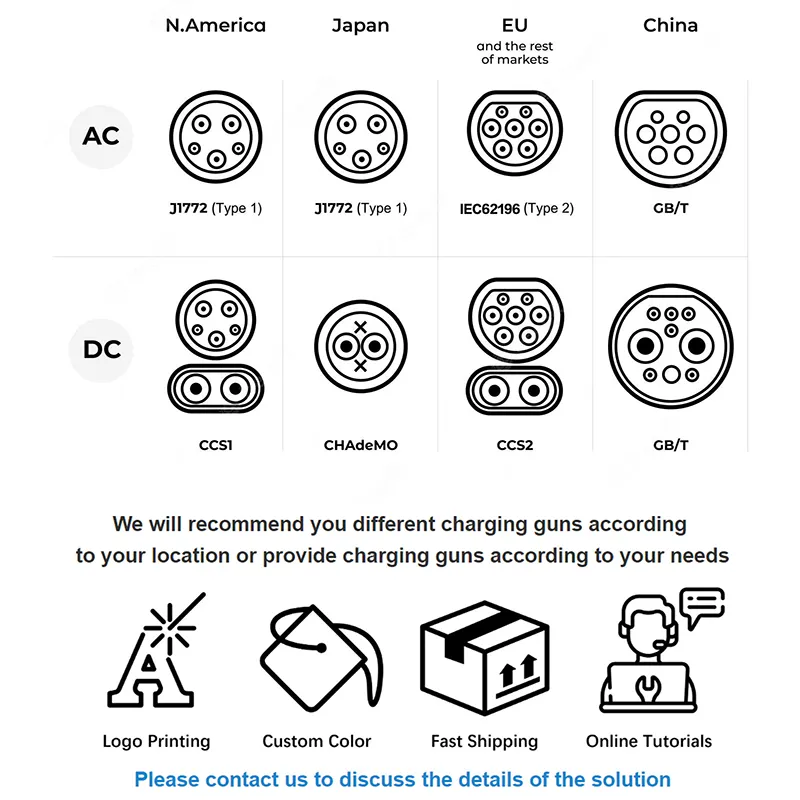

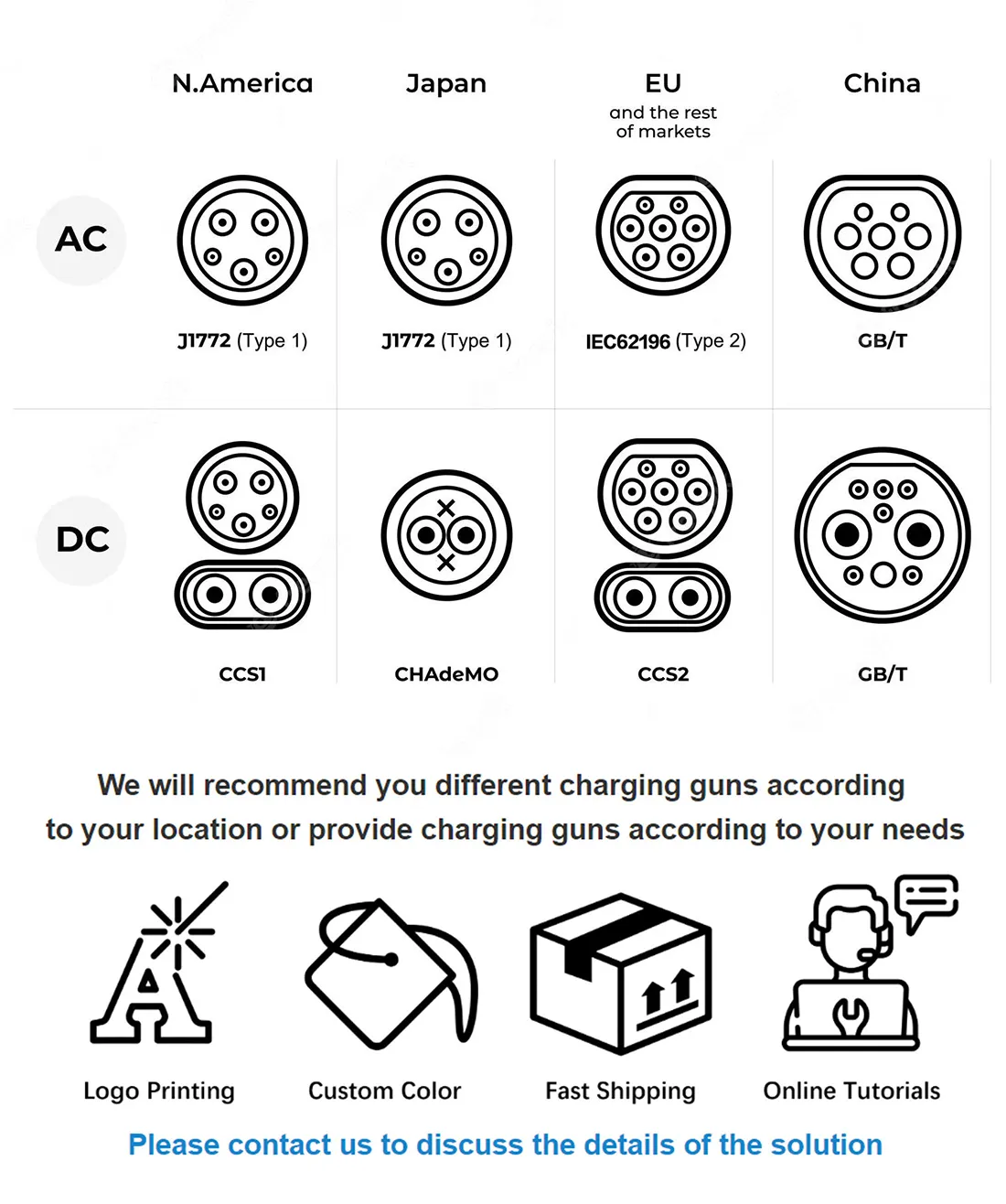

Donanma anbarları üçün 40 kVt yüksək güclü divara quraşdırılmış DC EV şarj cihazı

Bir Divara Qoyacağımız Ən Yüksək Gücü

Qırx kilovat divar montajı üçün praktik tavandır və biz bunun səbəbini birbaşa izah edirik. Bundan əlavə, istilik çıxışı və vahid kütləsi divar mötərizəsini səhv mühəndis cavabı halına gətirir - siz ağır bir qutu, məcburi havalandırma məhdudiyyətləri və əksər bina sahiblərinin imzalamaqdan imtina edəcəyi bir struktur bərkitmə ilə nəticələnirsiniz. AF-DC-040-B-A-O-2-H düz həmin sərhəddə oturur.

Aşağıda qalmaq üçün əldə etdiyiniz şey əhəmiyyətlidir. Beton plint, kabel xəndəyi, şarj cihazının özünə dayanacaq yerinin itirilməsi və yalnız icarəyə götürə biləcəyiniz səthdə daimi dəyişiklik yoxdur. 2,2 metrlik tavanı olan yeraltı avtomobil parkında divara quraşdırılmış qurğu tez-tez fiziki olaraq işləyən yeganə seçimdir.

Çıxış 200-1000VDC-də 0-133A-dır - ev radiatorundan daha az divar sahəsi tutan qutudan 60kW və 120kW şkaflarımızla eyni gərginlik pəncərəsidir.

Divar montajı əslində sizi xilas edir

Tikinti işləri aparılmır: döşəməli şkaf adətən bünövrəyə, boru xəttinə və bərpaya ehtiyac duyur. Divar montajı bu xətti layihə dəyərindən tamamilə çıxarır.

İtirilmiş dayanacaq yeri yoxdur: döşəmə şkafı və onun təhlükəsizlik boşluğu faydalı sahəni sərf edir. Divara və ya sütuna bərkidilmiş qurğu heç birini qəbul etmir.

Aşağı tavanlar altında mümkündür: mötərizədə 660 mm hündürlükdə, 1,9 metrlik şkafın eniş hündürlüyü məhdudiyyətini keçə bilmədiyi zirzəmi avtomobil parklarına uyğundur.

Qaytarıla bilən quraşdırma: icarəyə götürülmüş binalarda qurğu divardan çıxır və bərkidicilər yaxşı hazırlanır. Bir çox ev sahibləri zəmin işlərindən imtina etdikdə bunu təsdiq edəcəklər.

20kW və 30kW modellərimizlə eyni 450 × 660 × 240 yer izi: qarışıq gücə malik saytlar bir mötərizə dizaynını və bir ehtiyat hissələri siyahısını bölüşür.

Tam gərginlik diapazonunda 133A çıxış: cərəyan reytinqi 800V-də dayanır, bu da incə müəyyən edilmiş rəqiblərin zəif düşdüyü yerdir.

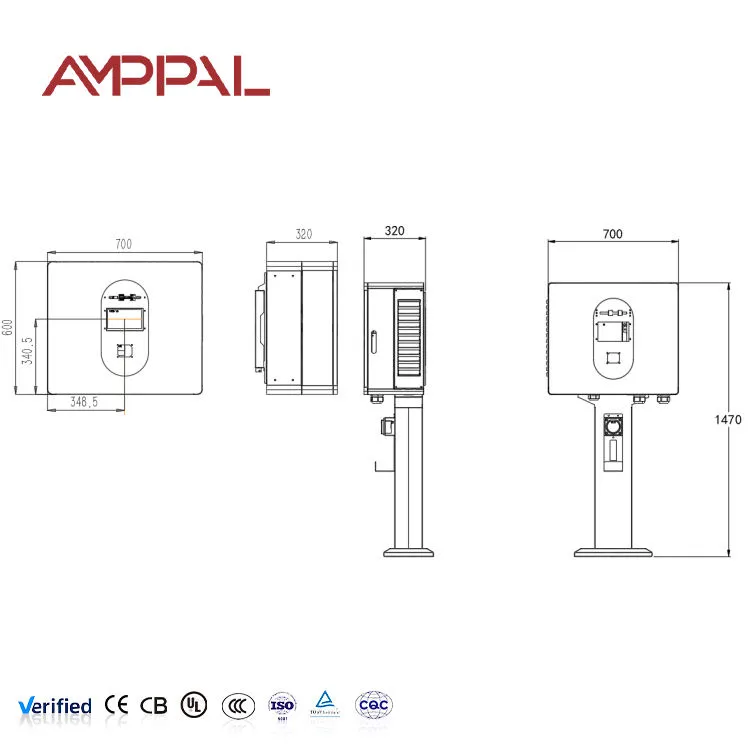

Texniki Spesifikasiyalar

Bu Modelin Yalnız Ağıllı Uyğun olduğu Saytlar

Yeraltı və çoxmərtəbəli avtomobil dayanacaqları: tavanın hündürlüyü və rampaların boşluqları döşəmə şkaflarını istisna edir; sütun montajı bu qurğuya yaxşı uyğun gəlir.

İcarəyə götürülmüş pərakəndə satış meydançaları: zəmin yarada bilməyən kirayəçilər hələ də yerində DC şarjının olmasını istəyirlər.

Tarixi və ya planlaşdırma ilə məhdudlaşan şəhər mərkəzləri: yeni küçə mebelindən imtina edən səlahiyyətlilər, çox vaxt mövcud strukturda divara bərkidilmiş bölməyə icazə verirlər.

Yığcam şəhər yanacaqdoldurma məntəqələri: həyətyanı sahə artıq yanacaq adalarına və dövriyyəyə sadiqdir; mağaza binasında divar sahəsi pulsuzdur.

Divarda mövcud üç fazalı lövhə ilə depo binaları: qısa kabel xətləri, minimum quraşdırma işi, tez istismara vermə.

Divara montaj həddində istilik dizaynı

95% səmərəliliklə işləyən 40 kVt-lıq çevirici istilik kimi təxminən iki kilovatlıq enerji yayır. Döşəmə şkafında ki, istilik böyük bir həcmə və işləmək üçün hündür bir bacaya malikdir. Divarda sizdə heç bir şey yoxdur, ona görə də hava axınının yolunu güman etməkdənsə, layihələndirmək lazımdır.

Korpusda suqəbuledici azdır, işlənmiş qaz yüksəkdir və daxili çaşqınlıq nəzarət elektronikası və sayğacdan isti havanı saxlayır - bişirərkən dəqiqliyi sürüşən komponentlər. Fanlar temperaturla idarə olunur və yalnız şərtlər tələb etdiyi qədər işləyir, bu da qurğunu yaşayış blokunda məqbul dərəcədə sakit saxlayır.

Çıxışın geri qaytarılması ikili deyil, proqressivdir. Ətraf mühitin temperaturu və təkan modulunun temperaturu öz limitinə doğru yüklənirsə, şarj cihazı cərəyanı tədricən azaldır və sessiya sadəcə daha uzun çəkir. Sürücünü sürüşdürmür və atmır. Bu davranış, hava mübadiləsinin məhdud olduğu qapalı zirzəmi avtomobil parklarında daha çox əhəmiyyət kəsb edir, bu qurğular məhz burada quraşdırılır.

Sınaq və Sertifikatlaşdırma Qeydləri

EN IEC 61851-1:2019 və EN IEC 61851-23:2014-ə uyğunluq; CE sənədləri və seriyalı sınaq hesabatı hər bir vahidlə göndərilir.

Bu modelə xas olan uzadılmış istilik hopdurma - korpus və modul temperaturları qeyd edilərkən tam 40 kVt yük saxlanılır, çünki bu, divara quraşdırılmış diapazonumuzda ən yüksək istilik sıxlığıdır.

100% dielektrik gücü və izolyasiya müqaviməti testi.

Sayğacın kalibrlənmiş arayışla yoxlanılması; Səviyyə 1.0 dəqiqliyi vahid üzrə təsdiqlənir və seriya nömrəsinə qarşı qeydə alınır.

IP54 yoxlaması və korpusa 96 saatlıq duz spreyi.

Kronşteyn və fiksasiya çəkmə testi məlumatları istək əsasında mövcuddur — bina tədqiqatçısı quraşdırmanı təsdiq etməzdən əvvəl struktur əsaslandırma tələb etdikdə faydalıdır.

İstehsal addımları

1. Malların qəbulu zamanı komponentlərin yoxlanılması: güc modulları, kontaktorlar, sayğaclar, birləşdiricilər və ventilyatorlar spesifikasiyaya uyğun olaraq yoxlanılır.

2. Korpus panellərinin CNC punching və pres-əyləc formalaşdırılması; hava axını çuxurları, sonradan qazılmayan, zərbə proqramının bir hissəsidir.

3. Çərçivə və mötərizə interfeysinin robot qaynağı, sonra tikişin tamamlanması.

4. Səthin hazırlanması və sobada bərkidici ilə elektrostatik toz boyası.

5. Güc qatarının yığılması — modullar, şinlər və daxili şinlər quraşdırılmışdır; bütün güc terminalları torklanmış və şahid işarəsi ilə işarələnmişdir.

6. Nəzarət və ölçmə qurğusu, qoşquların marşrutu isti hava yolundan uzaq saxlanılır.

7. Firmware yüklənməsi, sensorun kalibrlənməsi, istinada qarşı sayğacın yoxlanılması.

8. Genişləndirilmiş tam yüklü termal qaçış, təhlükəsizlik testi, IP yoxlaması, sonra ixrac qablaşdırması.

Divarda 40 kVt, yoxsa döşəmədə 60 kVt?

Bu, bu güc səviyyəsindəki alıcıların əksəriyyətinin həqiqətən qəbul etdiyi qərardır, ona görə də bu barədə dürüst oxuduğumuz budur.

Döşəmə sahəsi mövcud olmadıqda, torpaq işləri qadağan olunduqda və ya qənaətsiz olduqda, tavan hündürlüyü məhdud olduqda və ya quraşdırma geri çevrilməli olduqda 40 kVt divar blokunu seçin. Bir faza üçün təxminən 60A çəkir, bir çox mövcud kommersiya lövhələri təkmilləşdirmədən yerləşdirə bilər.

Yeriniz və təchizatı imkanınız olduqda, ikili silahla işləmək istədiyinizdə və ya ictimai meydança üçün daha qısa seanslara ehtiyacınız olduqda 60 kVt-lıq döşəmə qurğusu seçin. Çatdırılan hər kilovat üçün bu, adətən daha yaxşı dəyərdir və döşəmə şkafına xidmət etmək daha asandır – texnik platformada deyil, yer səviyyəsində dayanaraq işləyir. Hər iki seçim sizin üçün həqiqətən açıqdırsa, döşəmə vahidi adətən daha güclü alışdır. Bu məhsul olmadıqda öz yerini qazanır.

Rəqabət edən 40 kVt vahidlərə qarşı necə müəyyən edirik

Yüksək gərginlikdə cərəyan: biz tam 200-1000VDC pəncərəsində 133A saxlayırıq. Qiymətləri müqayisə etməzdən əvvəl istənilən alternativdən 800V-də eyni rəqəmi tələb edin.

Dəyişmə zamanı istilik davranışı: qapalı məkanda 45°C mühitdə nə baş verdiyini soruşun. Proqressiv geri qaytarma seansları davam etdirir; çətin səfər etməz.

Ölçmə: Səviyyə 1.0 standart olaraq, kalibrləmə seriya nömrəsinə görə qeydə alınır.

Struktur sənədləri: kommersiya binalarında tikinti təsdiqini qısaldan mötərizələrin çəkilməsi testi məlumatları verilir.

Kommersiya şərtləri: MOQ 1 vahid standart, 15-20 iş günü çatdırılma müddəti; Xüsusi brendinq üçün 50 ədəd və 25-30 iş günü. İki il zəmanət, uzadıla bilər.

Qablaşdırma, Çəki və Yüklərin Planlaşdırılması

Hər bir vahid təxminən 540 × 750 × 330 mm, ümumi çəkisi təxminən 52 kq olan beş qatlı kartonda göndərilir. Bu, divara quraşdırılmış üç modeldən ən ağırıdır, ona görə də quraşdırma nöqtəsində mexaniki idarəetmə və ya iki nəfər üçün planlaşdırın.

Hər ixrac paletinə 10 ədəd istiliklə işlənmiş fumiqasiyaya məruz qalmayan, bükülmüş və streçlə bükülmüş taxta. 20 futluq konteyner təxminən 80 paletli vahid, 40 fut hündürlüyündə bir kub təxminən 170 ədəd götürür.

Əksər Avropa və Körfəz istiqamətləri üçün EXW, FOB Ningbo və ya Şanxay, CIF və DDP mövcud şərtlərdir. Nümunə vahidləri 5-7 gün ərzində hava və ya ekspress kuryerlə gedir. Göndərmə sənədlərinə kommersiya fakturası, qablaşdırma siyahısı, CE uyğunluq bəyannaməsi, seriyalı sınaq hesabatı və sorğu əsasında mənşə sertifikatı daxildir.

Dəstək və xidmət edilə bilən hissələr

Enerji modulları, idarəetmə lövhəsi, sayğac, kontaktorlar, fanatlar və ekran üzrə iki illik zəmanət.

Fanlar xidmət edilə bilən element kimi qəbul edilir və qurğu təcrid olunmuş halda otuz dəqiqədən az müddətdə saytda dəyişdirilə bilər - zavoda qayıtmaq olmaz.

Qoşulmuş saytlarda OCPP üzərindən nasazlıq kodunun uzaqdan axtarışı; Əksər diaqnozlar ziyarət edilmədən tamamlanır.

Ehtiyat hissələri təsbit edilmiş nasazlıqdan sonra 48 saat ərzində, 3-5 iş günü ərzində ekspress kuryer vasitəsilə göndərilir.

Rüblük filtr təmizlənməsi, istilik sıxlığını nəzərə alaraq, bu modeldə ən vacib olan tək texniki xidmətdir. Təlimat proseduru fotoşəkillərlə sənədləşdirir.

40kVt Divar Bölməsi üçün Xüsusi Quraşdırma Səhvləri

Səhv: yüngül bloklara və ya dirsək arakəsmələrinə bərkitmə. Sağda: dəmir-beton, bərk hörgü və ya təyinatlı polad çərçivə. Kabel və tapança bağlanmazdan əvvəl vahid 45 kq-ı keçir.

Yanlış: havalandırma qiymətləndirməsi olmayan möhürlənmiş zirzəmiyə quraşdırmaq. Sağ: boşluqda hava mübadiləsini təsdiqləyin. Qapalı otaqda iki kilovat davamlı istilik ətraf mühitin temperaturunu yüksəldir və geri çəkilməyə səbəb olur.

Səhv: yerə qənaət etmək üçün cihazı baş hündürlüyündən yuxarı quraşdırmaq. Sağda: ekranı göz səviyyəsində və silah qabını rahat əlçatan yerdə saxlayın. Yöndəmsiz erqonomika dəstək zəngləri və zədələnmiş kabellər yaradır.

Səhv: qırx metr və ya daha çox qaçış üçün təchizat kabelinin ölçüsünü azaltmaq. Sağda: yalnız cərəyan qabiliyyətini deyil, hər bir fazada 60A-da faktiki marşrut üzərində gərginliyin düşməsini hesablayın.

Səhv: qurğunun arxa boşluq olmadan divar girintisi ilə bağlanması. Sağ: mötərizə aralığına əməl edin. Arxa boşluq quraşdırma üstünlükləri deyil, soyutma dizaynının bir hissəsidir.

Quraşdırılmış Saytlardan Hesabatlar

İstanbuldakı bir ticarət mərkəzi operatoru 2025-ci ildə döşəmə təklifi rampanın hündürlüyü tədqiqatında uğursuzluğa düçar olduqdan sonra zirzəmi sütunlarına altı blok quraşdırdı. Onların layihə mühəndisi bildirdi ki, həlledici texniki nöqtə istilik geri çəkilmə davranışıdır - zirzəmi avqust ayında isti işləyir və onlar əvvəlki təchizatçının avadanlıqları ilə çətin səfərlər keçirmişlər.

Tbilisi hava limanında avtomobil icarəsi filialı çardaq altında dörd ədəd işləyir. Onların donanma nəzarətçisi qeyd etdi ki, 133A geri qaytarılan avtomobili icarəyə götürmək üçün kifayətdir və divar montajı kabinetin yerləşdiyi yerin düzülüşündə olmayan dörd yuvanın hamısını tam istifadəyə yararlı saxlayır.

Almaniyada bunlardan iyirmidən çoxunu yaşayış blokları arasında quraşdırmış quraşdırıcı bir ardıcıl geribildirim nöqtəsini qaldırdı: mötərizəni çəkmə testi sənədləri bunları bina rəhbərliyi tərəfindən təsdiqlənən şeydir və o, hər bir layihədə bunu tələb edir.

Satınalma öncəsi ümumi suallar

S: Divar onu götürə bilərmi?

A: Vahid təxminən 45 kq-dır. Bərk hörgü və ya dəmir-beton tələb olunur; biz tələb əsasında mötərizə üçün çəkmə-test məlumatlarını təqdim edirik.

S: Ona hansı təchizatı cərəyanı lazımdır?

A: Tam yük altında 380V üç fazada hər bir faza üçün təxminən 60A.

S: Qapalı yeraltı avtoparkda işləyəcəkmi?

Cavab: Bəli, havalandırmanın qiymətləndirilməsinə tabedir. Tam yükdə davamlı olaraq təxminən 2 kVt istilik yayır.

S: Sessiya nə qədər sürətlidir?

Cavab: Avtomobilin BMS-inin qəbul etdiyi şərtlərə uyğun olaraq, tipik 60 kVt/saat paketdə 20-80% üçün təxminən 45-55 dəqiqə.

S: 40 kVt sizin hazırladığınız ən böyük divar qurğusudur?

A: Bəli. Bunun üstündə biz döşəməli qurğular tikirik, çünki divar montajı düzgün mühəndislik həlli olmağı dayandırır.

S: Əvəzində dirəyə quraşdırıla bilərmi?

Cavab: Bəli, dirək montaj dəstimizlə, bir şərtlə ki, dirək yük üçün qiymətləndirilib. Sifariş zamanı qeyd edin.

S: O, ikili silahları dəstəkləyirmi?

A: Xeyr. O, tək silahdır. Eyni vaxtda birdən çox avtomobili doldurmaq üçün split tipli elektrik şkaflarımıza baxın.

S: Yaşayış binasında səs-küy səviyyəsi nə qədərdir?

A: Azarkeşlər sürətə nəzarət edir və qismən yükdə səssizdir. Qapalı bir məkanda davamlı tam yük altında, açıq hava kondisioner kondensatoru ilə müqayisə edilə bilən səs-küy gözləyin.
