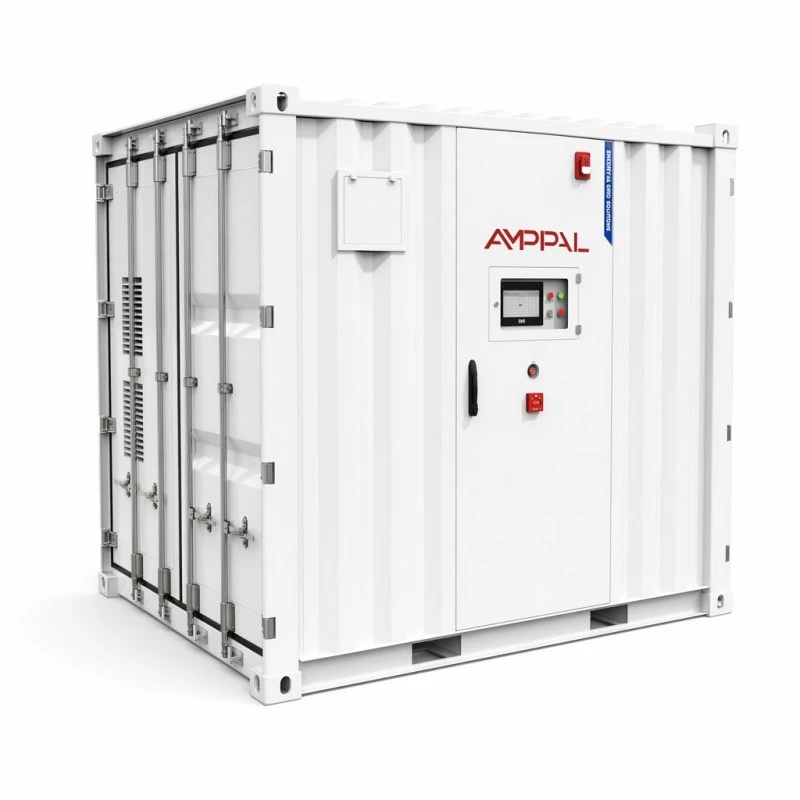

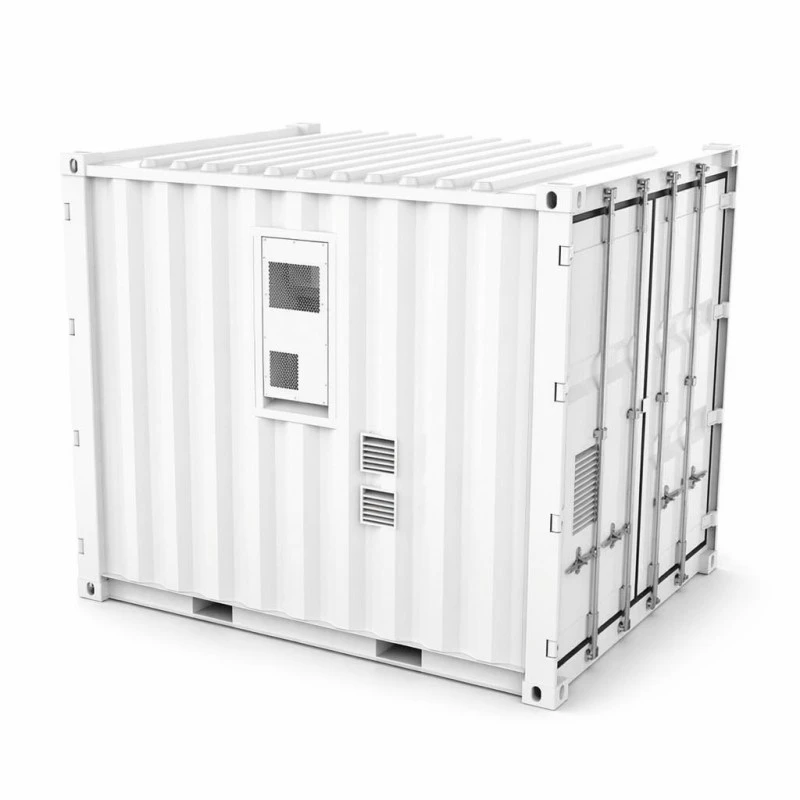

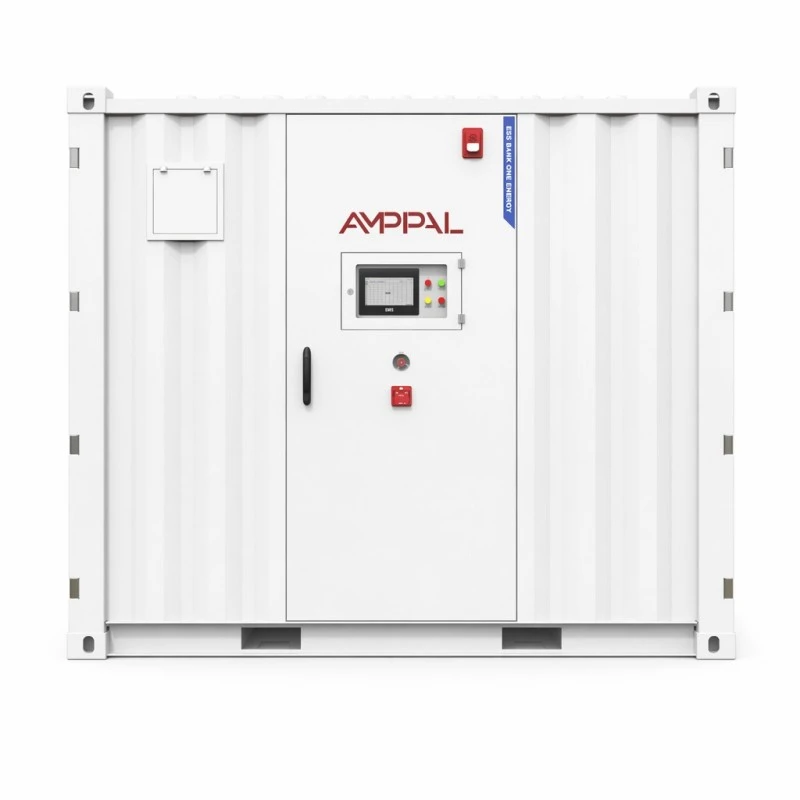

Kommunal Ölçekli Konteynerli Batareya Enerji Saxlama Sistemi

Yük maşınına nə gəlir

Adi meqavat-saat layihələri yerində yığılır: paketlər paletlərdə gəlir, rəflər yuxarı qalxır, kabellər çəkilir və istismara vermə vaxtının yarısı quraşdırma həftəsində buraxılmış naqil xətlərinin arxasınca düşür. Kommunal Ölçekli Konteynerli Batareya Enerji Saxlama Sistemi bu ardıcıllığı tərsinə çevirir. 48 və ya 55 batareya paketi, kondisioner dövrəsi, aerozol və perfluoroheksanon yanğın sistemləri və monitorinq naqilləri hamısı Yueqing şəhərindəki fabrikimizin mərtəbəsində inteqrasiya olunub, bir sistem kimi sınaqdan keçirilib və tək 3048*2438*2591mm vahid kimi göndərilib. Gələndə sahənin işçiləri onu hazırlanmış ped üzərində yerləşdirir, DC alt giriş kabelini layihə PCS/EMS-ə keçirir və istismara təhvil verir. Zavodda yığılma vaxtı kritik yolunuzdan kənara çəkilir, bu, adətən raf sistemi deyil, konteyner satın almağın bütün nöqtəsidir.

İki Variantı Müəyyən edən Beş Rəqəm

Eyni korpusdan 1060kWh və 1215kWh nominal tutum: 55 paket LFP 3.2V/314Ah hüceyrələrinə qarşı 48 paket, beləliklə, ayaq izi, pad və kran planı variantlar arasında dəyişmir.

String arxitekturası dizayna görə fərqlənir - 844.8VDC nominalda 1060kWh blok üçün 4P264S, 774.4VDC-də 1215kWh blok üçün 5P242S — hər ikisi 680~950VDC pəncərəsində qalır, əksər böyük PCS platformaları qəbul edir.

Standart doldurma və boşaltma cərəyanı hər ikisində 0,5CP sürətində 200A təşkil edir ki, bu da konteynerin DC çıxışını tipik layihə avtobusu dizaynlarına uyğun saxlayır.

Sistemin səmərəliliyi 0,5C-də maksimum 88% səviyyəsində ifadə edilir, bir yükləmə və bir boşalma üzərində ölçülür - rəqəmə yalnız batareya simi deyil, köməkçi elementlər daxildir.

İstifadə müddəti ən azı 80% enerji saxlama ilə 0,5C və 25°C-də 8000-dən çox dövr kimi göstərilib və 0°C-dən +50°C-ə qədər iş zolağı kondisionerli interyerə uyğun gəlir.

Texniki Spesifikasiyalar

Kateqoriya	Parametr	1060kWh Model	1215kWh Model
DC tərəfi	Nominal tutum	1060 kVt/saat	1215 kVt/saat
	Hüceyrə növü	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Batareya sistemi simli	4P264S	5P242S
	PACK spesifikasiyası	70.4V314Ah	70.4V314Ah
	YOX. PAKLAR	48 ədəd	55 ədəd
	Nominal gərginlik	844.8VDC	774.4VDC
	Gərginlik diapazonu	680~950VDC	680~950VDC
	Standart yükləmə/boşaltma cərəyanı	200A	200A
Sistem parametrləri	Sistemin səmərəliliyi	MAX.effektivlik 88% @0.5C / 1 şarj 1 boşalma	MAX.effektivlik 88% @0.5C / 1 şarj 1 boşalma
	Sistemin ömrü	>8000Dəfə (0,5C@25°C) Enerji saxlama dərəcəsi ≥ 80%	>8000Dəfə (0,5C@25°C) Enerji saxlama dərəcəsi ≥ 80%
	Tel çəkmə üsulu	DC alt giriş	DC alt giriş
	Doldurma və boşaltma dərəcəsi	0.5CP	0.5CP
	Termal idarəetmə üsulu	Ağıllı hava ilə soyudulmuş kondisioner	Ağıllı hava ilə soyudulmuş kondisioner
	Rabitə protokolu	CAN/Eth/RS485(4G Könüllü)	CAN/Eth/RS485(4G Könüllü)
	Yanğından mühafizə sistemi	Aerozol və Perfluoroheksanon	Aerozol və Perfluoroheksanon
	IP reytinqi	IP54	IP54
	Məhsulun ölçüsü	3048*2438*2591mm	3048*2438*2591mm
	Məhsulun çəkisi	9500 kq	10500 kq
Ekoloji Tələblər	İşləmə temperaturu diapazonu	0°C~+50°C	0°C~+50°C
	Əməliyyat rütubəti diapazonu	0~95%RH(Kondensasiya yoxdur)	0~95%RH(Kondensasiya yoxdur)
	Əməliyyat hündürlüyü	2000m (>2000m azalma)	2000m (>2000m azalma)
	Sertifikatlaşdırma	PAKET: CE ROHS UN38.3 MSDS	PAKET: CE ROHS UN38.3 MSDS
	Zəmanət	5 il	5 il

Meqavat-saatdan istifadə edən saytlar

2-4 saatlıq axşam zirvələri olan sənaye parkları və bu pəncərənin dəyişdirilməsini mükafatlandıran tarif strukturu.

Dizel generatorunun dəyişdirilməsi: 200A boşalmada 1060 kWh yanacaq logistikası olmadan tipik bir kəsinti pəncərəsi vasitəsilə təvazökar bir sənaye yükünü əhatə edir.

Günəş və ya külək təsərrüfatları hasilatı gücləndirməli və əks halda məhdudlaşdırılacaq nəsil tutmalıdır.

Paylayıcı şirkətlər bir və ya iki mövsüm üçün qidalandırıcının zirvəsini qırxmaqla yarımstansiyanın təkmilləşdirilməsini təxirə salırlar.

Saytda qurulmuş batareya otaqlarının praktiki olmadığı və zavod tərəfindən sınaqdan keçirilmiş çatdırılma yeganə etibarlı seçim olduğu uzaq mədən və ada sahələri.

Prefabrik layihə necə onlayn olur

Layihənin ardıcıllığı mülki paketdən başlayır: 9500-10500 kq nöqtə yük üçün nəzərdə tutulmuş düz beton yastıq, konteyner mövqeyinə kabel xəndəyi və kondisionerin istiliyi rədd etməsi üçün boşluq.

Qaldırma tək bir kran əməliyyatıdır. Bölmənin 3048*2438*2591mm zərfi və künc tökmələri standart konteyner avadanlığıdır, ona görə də yayma çubuqları və armaturlar sifarişlə deyil, icarəyə verilir.

Daha sonra istismara vermə üç addımda həyata keçirilir: PCS saytının aşağı giriş vəzi ilə DC naqillərinin çəkilməsi, layihənin EMS ilə CAN/Eth/RS485 əl sıxması (4G uzaqdan giriş istəyə bağlıdır) və yerli hakimiyyət orqanının və ya şəbəkə operatorunun mühafizə relesi testlərinin şahidi olduğu qəbul ardıcıllığı, 0,5CP-də doldurma/boşaltma və SOC hesabatının dəqiqliyini yoxlamaq. Konteyner quraşdırıldıqdan sonra iki-üç gün sayt işinə icazə verin.

Təhlükəsizlik və Sertifikatlaşdırma Faylının İçində

İki müstəqil yanğınsöndürən: aerozol paketin həcminin içərisində fəaliyyət göstərir, perfluoroheksanon isə konteyner yerini doldurur – cütlük hər iki miqyasda istilik hadisələrini əhatə edir.

DC dibdən girişi olan IP54 korpus, beləliklə, konteyner ərazidə yağışa və toza dözür, elektrik keçirmə isə aşağı və qorunur.

Paketlər CE və RoHS daşıyır; tam avadanlıq nəqliyyat, gömrük və sahə sığortası üçün tələb olunan UN38.3 və MSDS sənədləri ilə göndərilir.

Ağıllı hava ilə soyudulmuş kondisioner 48-55 paket simini dar temperatur bandında saxlayır; nəzarətçi çətin velosiped sürmək əvəzinə modullaşdırır.

Əməliyyat zərfi 0-95% RH ilə 0°C-dən +50°C-ə qədər mühitdədir, kondensasiya olmadan və 2000m hündürlükdə yuxarıda azalma ilə - layihə saytınızla müqayisə etməyə dəyər rəqəmlər.

Qapılar göndərilmə üçün möhürlənməmişdən əvvəl hər bir konteyner zavodda paket səviyyəli girişlə tam 0,5CP doldurma və boşaltma həyata keçirir.

Yueqing Zavodunun İçində Səkkiz Addım

1. Hüceyrə qəbulu — 314Ah LFP hüceyrələri gəliş zamanı tutum və daxili müqavimət üçün toplu nümunə götürülür.

2. Paket quruluşu — 70.4V/314Ah paketlər qaynaqlanır, naqillə bağlanır, BMS paketi ilə təchiz edilir və izolyasiya sınaqdan keçirilir.

3. Konteynerlərin hazırlanması — korroziyaya qarşı qoruyucu örtük şirkətin digər enerji məhsulları ilə eyni mərtəbədə kəsilir, qaynaqlanır və örtülür.

4. Rafın quraşdırılması — paketlər DC avtobusu ilə 4P264S və ya 5P242S simli sxemində quraşdırılır.

5. İstilik və yanğın qurğusu — kondisioner aqreqatları, kanallar, aerozol generatorları və perfloroheksanon silindrləri quraşdırılır və funksional sınaqdan keçirilir.

6. Naqil və nəzarət — monitorinq, rabitə şlüzləri və DC alt giriş vəzisi layihə interfeysinə xitam verilir.

7. Zavod qəbulu testi — seriya nömrəsinə uyğun olaraq qeyd olunan paket səviyyəsində gərginlik və temperatur ilə tam 0,5CP velosiped.

8. Bağlama və qablaşdırma — qapılar möhürlənmiş, zərbə göstəriciləri quraşdırılmış, konteyner meydançası üçün hazırlanmış qurğu.

Konteyner Ölçüsündə Reallıq Yoxlamasının Ölçüsü

Göndərmə pəncərənizə uyğun gələn variantı alın, daha böyük nömrəni yox. 1060 kWh blok 844.8VDC avtobusda 200A standart verir; 1215 kWh blok daha aşağı 774.4VDC nominalda daha çox enerji təklif edir. PO kəsilməmişdən əvvəl PCS əməliyyat diapazonunda hansı gərginliyin olduğunu yoxlayın.

Hava soyutmasında real məhdudiyyətlər var. Saytınız müntəzəm olaraq +50°C-dən çox olarsa və ya kondisionerin tam yüklə işlədiyi rütubətli tropik iqlimdə oturursa, maye ilə soyudulmuş məhsul hüceyrə temperaturunu daha düz saxlayacaq və daha yaxşı uyğun ola bilər. Biz bunu çatdırıldıqdan sonra deyil, sitatda deyirik.

Təxminən 500 kVt-saat saxlama ehtiyacından aşağı olan bu konteyner səhv formadadır. Şkaf miqyaslı məhsulun daşınması, kran və sahəyə daha ucuz başa gəlir və biz sizi eyni diapazondan birini göstərə bilərik.

EPC Sitatlarına Veriləcək Suallar

Bir yükləmə-boşaltma dövrü ərzində səmərəlilik göstəricisinin sistem səviyyəsində olub-olmadığını soruşun - bizdə köməkçilər daxil olmaqla, 0,5C-də maksimum 88% təşkil edir.

Dövr ömrü iddiasının sürət, temperatur və saxlama həddini ifadə edib-etmədiyini soruşun — heç bir şərt olmadan “8000 dövr” spesifikasiya deyil, marketinq cümləsidir.

İçəridə neçə yanğınsöndürən olduğunu soruşun. Aerosol plus perfluorohexanone, sığortaçıların öz tələblərinə getdikcə daha çox yazdıqları konfiqurasiyadır.

Saytın PCS-si fərqli rabitə protokolundan istifadə edərsə, istismara vermə vaxtının nə olacağını soruşun — CAN, Ethernet və RS485 burada standartdır, 4G uzaqdan idarəetmə isə isteğe bağlıdır.

Kommersiya şərtləri: standart konteyner üçün istehsal 30-40 iş günü davam edir, beş il zəmanət və akkumulyator paketləri konteyneri boşaltmadan sahədə dəyişdirilə bilər.

Qaldırma, Gömrük və Gömrük

3048*2438*2591mm və 9500kg (1060kWh) və ya 10500kg (1215kWh) çəkidə qurğu hər iki ucunda kranı olan düz yatağın üzərində hərəkət edir. Forkliftlər bu çəkiyə görə qiymətləndirilmir; yük maşını gəlməzdən əvvəl armatur və pad kranı planlaşdırın.

Batareya quraşdırıldığı və doldurulduğu üçün konteyner UN3480 təhlükəli yük kimi göndərilir. Biz UN38.3 hesabatını, MSDS və DG qablaşdırma bəyannaməsini hazırlayırıq; siz ümumi yüklə müqayisədə mənşədə sifariş müddəti üçün əlavə bir həftə büdcə ayırmalısınız.

Standart şərtlər FOB Ningbo və ya CIF ilə Şanxaydır; vahid bir 40 fut hündür kub ekvivalent yük kimi hərəkət edir və ölkənizdə quruda çatdırılma 3 metr enində, 10,5 ton yük üçün marşrutun rəsmiləşdirilməsinə ehtiyac duyur.

Zəmanət və Tutum Xidməti

Paketlərə, kondisionerlərə, yanğınsöndürmə sistemlərinə və bir çatdırılan sistem kimi monitorinqə beş illik zəmanət.

Tutumun qeyd olunan 0.5C velosipedi altında nominal enerjinin ən azı 80%-ni tutacağına zəmanət verilir; deqradasiyanın izlənməsi zavod qəbulu jurnalından baza kimi istifadə edir.

Paketlər sahədə dəyişdirilə bilən modullardır - zəif paket konteyneri boşaltmadan və ya simin qalan hissəsini kəsmədən bir neçə saat ərzində dəyişdirilir.

Əlavə 4G ilə CAN/Eth/RS485 üzərindən uzaqdan monitorinq bizim xidmət komandamıza paket səviyyəsindəki məlumatları oxumağa və tutumun sürüşməsi operatora görünməzdən əvvəl səfər planlaşdırmağa imkan verir.

İllik xidmət: hava filtrinin təmizlənməsi, yanğın agentinin təzyiqinin yoxlanılması, terminal fırlanma momentinin yoxlanılması və tutumun işə salınması; ehtiyat paketlər 5-7 iş günü ərzində göndərilir.

Saytın hazırlanmasında həftələrə başa gələn səhvlər

Yanlışdır: konteynerin qapısı və kondisionerin boşluğunu yoxlamadan əvvəl yastığın tökülməsi. Sağda: beton sifariş verməzdən əvvəl 3048*2438 mm ölçüləri və 1 m xidmət dəhlizini qeyd edin.

Yanlışdır: 9500 kq-lıq qurğunun forkliftlə sürüşə biləcəyini fərz etsək. Sağda: səpici ilə künc dökümlərindən kran — armatur planı yük maşını limandan çıxmazdan əvvəl mövcud olmalıdır.

Səhv: DC alt giriş vəzini kabel xəndəyinin doldurulması altında basdırılmış vəziyyətdə buraxmaq. Sağda: xəndəyin doldurulmasından əvvəl, yerləşdirmə həftəsi ərzində vəzi dayandırın və möhürləyin.

Səhv: rütubət yoxlanışını atlayın, çünki "IP54 var". Sağ: əməliyyat zolağı kondensasiya olmadan 0-95% RH-dir; nəmləndirici musson bölgələrində ucuz sığortadır.

Səhv: akkumulyator şinini 680~950VDC pəncərəsindən kənar bir PC-yə qoşmaq. Sağda: enerji vermədən əvvəl layihə PCS-nin variantın nominal gərginliyini (844.8V və ya 774.4V) qəbul etdiyini yoxlayın.

Meqavat-Saat Layihələrindən Sahə Qeydləri

Özbəkistanın Daşkənd şəhərindəki bir əmlak istehsalçısı 2024-cü ilin sonlarında gecə/gündüz tariflərinin yayılması ilə kommersiya kompleksi üçün 1060 kVt/saat gücündə qurğu sifariş etdi. Onların layihə mühəndisi, konteynerin kran onu düz yatağından qaldırdıqdan sonra doqquz gün ərzində gəlir əldə etdiyini bildirdi və qeyd etdi ki, RS485 üzərindən EMS əl sıxma bir günortadan sonra parametr xəritələşdirilməsini çəkdi - fiziki quraşdırmadan daha uzun.

Madaqaskarın Antananarivo şəhərində günəş enerjisi istehsalçısı 1215 kVt-saatlıq variantı mövcud PV ferması ilə birləşdirdi. Onların rəyi kondisionerlə bağlı idi: adanın istisində soyutma yükü məlumat cədvəlində göstəriləndən daha yüksək idi və onlar ikinci qurğunu sifariş etməzdən əvvəl bizdən +45°C-də azalma cədvəlini istədilər.

Qazaxıstanın Almatı şəhərində mədən podratçısı konteynerdən emal zavodu üçün ehtiyat kimi istifadə edib. Onların elektrik nəzarətçisi tək qaldırıcı quraşdırmanı təriflədi, lakin rabitə kabellərinin daha uzun zavod quyruqlarına ehtiyac duyduğundan şikayət etdi - DC aşağı giriş mövqeyi onların xəndəyinin planlaşdırıldığından 4 m daha uzağa getməsi demək idi.

Konteyner sifariş etməzdən əvvəl alıcıların verdiyi suallar

S: İki variant arasında fərq nədir?

A: Enerji və sim sxemi — 1060kWh üçün 4P264S (844.8VDC) üçün 48 paket, 1215kWh üçün 5P242S (774.4VDC) üçün 55 paket, eyni korpus.

S: Konteynerə PCS daxildirmi?

A: Xeyr - bu, DC tərəfindəki saxlama aktividir. O, CAN, Ethernet və ya RS485 (4G isteğe bağlı) üzərindən PCS/EMS layihənizə qoşulur.

S: Necə göndərilir?

A: Bizim tərəfimizdən hazırlanmış UN38.3 hesabatı və MSDS ilə düz yataqda və ya konteyner yükü kimi UN3480 təhlükəli yüklər kimi.

S: Standart yükləmə/boşaltma cərəyanı nədir?

A: 680~950VDC gərginlik pəncərəsi daxilində 0,5CP sürətində hər iki variantda 200A.

S: Saytın istismara verilməsi nə qədər vaxt aparır?

Cavab: Yastığın hazır olduğunu nəzərə alaraq DC naqilləri, rabitə əlaqəsi və şahid qəbul testləri üçün iki-üç gün.

S: Həqiqi səmərəlilik nədir?

A: 0,5C-də maksimum 88%, köməkçilər daxil olmaqla, bir yükləmə və bir boşalma üzərində ölçülür.

S: Batareya nə qədər davam edəcək?

A: Ən azı 80% enerji saxlama ilə 0,5C və 25°C-də 8000-dən çox dövr; daha isti mühit şəraiti bunu qısaldır.

S: Qurğuşun vaxtı nədir?

A: standart konteyner üçün 30-40 iş günü; Başlanğıcda DG sifarişi yelkən cədvəlinə təxminən bir həftə əlavə edir.
