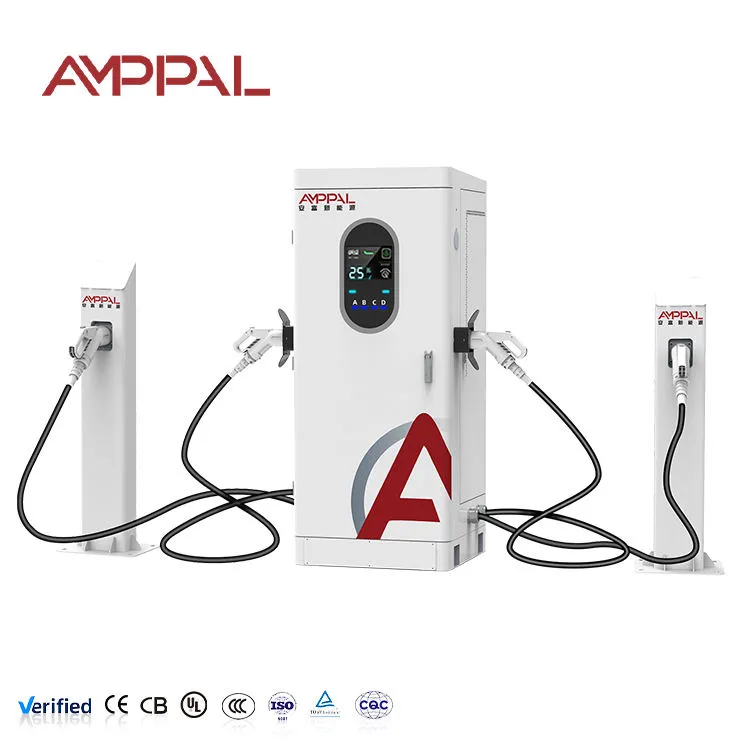

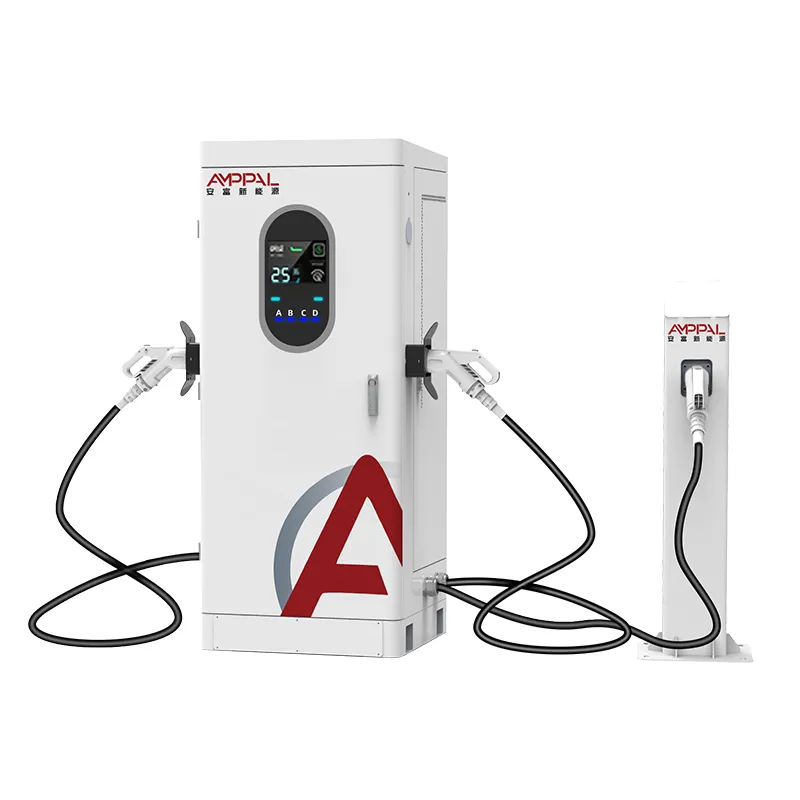

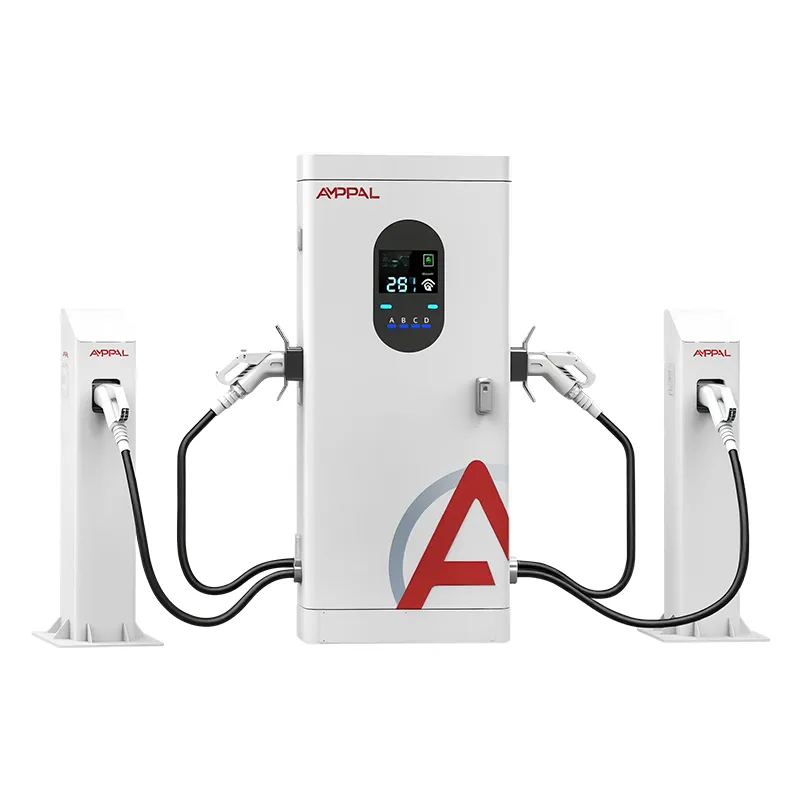

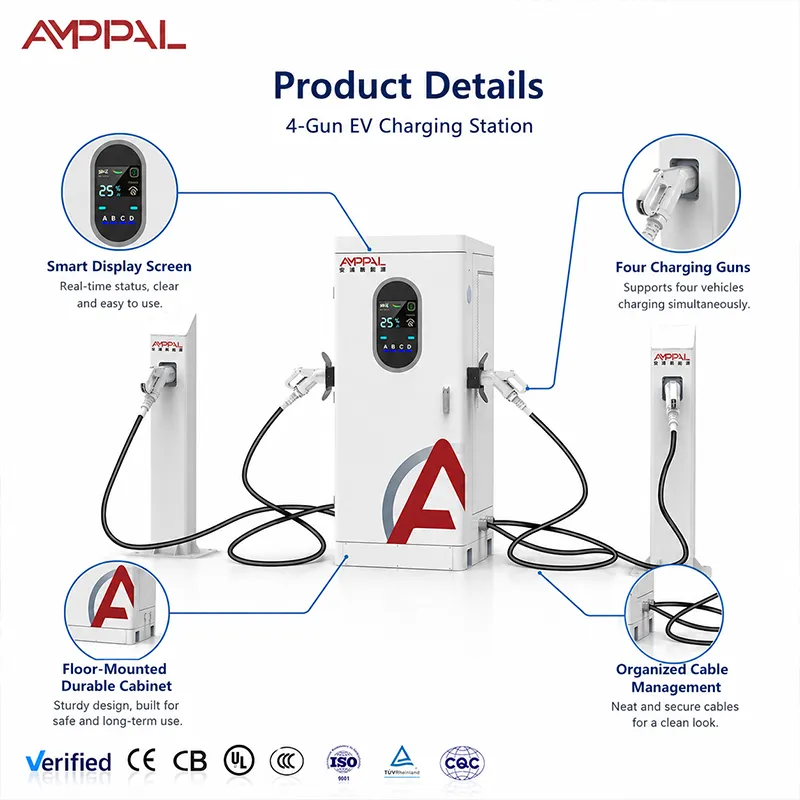

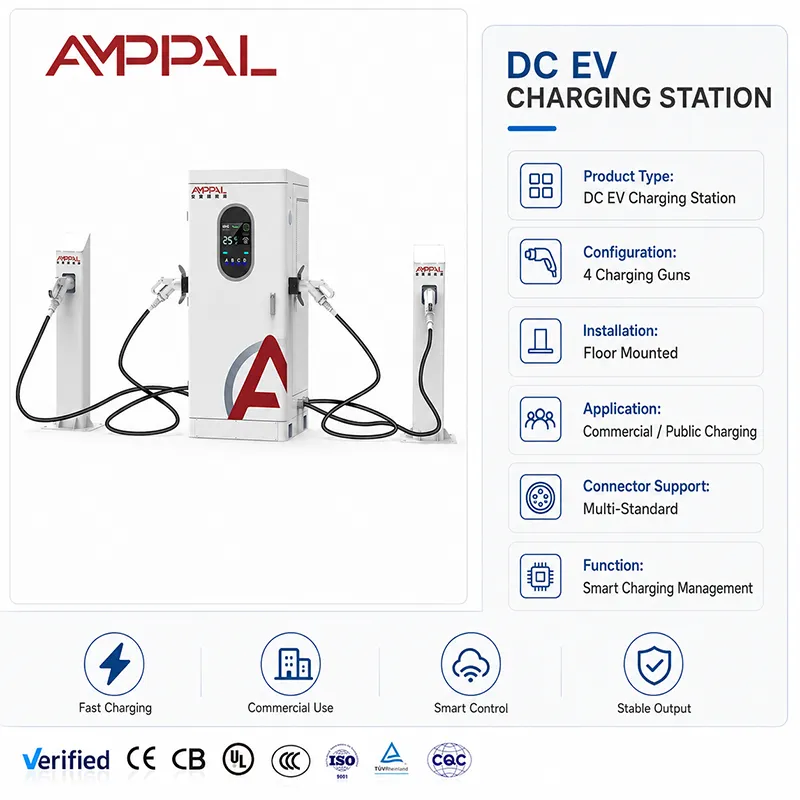

Ticarət Donanmaları üçün 160 kVt Çox Konnektorlu DC Sürətli EV Doldurma Stansiyası

Dörd Silahın Üzərinə Yayılan 160kVt Sizi Alır

Stansiya qurucularının əksəriyyəti səhv sualla başlayır: "zaryad cihazı nə qədər böyükdür?" əvəzinə "gündə neçə avtomobil xidmət etməlidir?" Bu səhifə bankirin imzalamadan əvvəl edəcəyi arifmetikanı yerinə yetirir. AF-DC-160-Y-D-Z-4-H dörd tapançalı inteqrasiya edilmiş DC şkafıdır - 160 kVt çıxış, mövqelər A/B/C/D, bir 380 V giriş - və onun bütün iqtisadi arqumenti odur ki, zirvə gücü deyil, silah sayı gəlir tavanınızı təyin edir. Tək bir 160 kVt silah bir anda bir avtomobilə xidmət edir.

Bunu potensial sığorta kimi düşünün. Əsl stansiyaya gələn avtomobillər lotereyadır: 40 dəqiqə istəyən taksi, 20 istəyən şəhərətrafı, 90 istəyən yük maşını. Bir tüfəngli birlik o lotereyanı seriyalaşdırır - hər maşın öz növbəsini gözləyir.

İqtisadiyyatın bir əvəzinə dörd silah üçün arqumentləri

Eyni güc, dörd paralel seansa qədər: bu kabinet və tək silah 160 kVt eyni yemi çəkir; kabinet yalnız bir avtomobilin bütün növbəni maneə törətməsini dayandırır.

Silahdan istifadə artır, çünki silahı tutmaq üçün çubuq aşağıdır: istənilən avtomobil istənilən mövqeni tuta bilər, yalnız 800V-lik sürətli zolaq köhnə 400V avtomobilləri tamamilə rədd edir.

Daha çox şəbəkə almadan orta gözləmə müddəti düşür: təcrübədə növbə nəzəriyyəsi — dörd qısa xidmət eyni enerji üçün bir uzun xidmətdən üstündür.

Silah başına gəlir hədəflərini vurmaq daha asandır: 160 kVt dörd silaha bölündükdə hər mövqe üçün orta hesabla 40 kVt-dır və sabit seanslar günü bir silahla eyni kVt/saatdan daha yaxşı qaytarır.

Xidmət edilən avtomobil üçün daha aşağı quraşdırma dəyəri: bir şkaf, bir qidalandırıcı, bir təməl, bir OCPP qeydiyyatı - iki tək silah vahidinə qarşı.

250A tavan kifayət qədər səxavətlidir: 400V-də tək silah 100kVt çəkə bilər; 800V-də tək avtomobil 160kVt-a qədər güc alır. Hovuz qarışıq trafikdə nadir hallarda darboğaz olur.

Texniki Spesifikasiyalar

Silah Sayının Vahid Gücünə çatdığı sayt növləri

Avtomobillərin 30-90 dəqiqə oturduğu iş yeri və depo dayanacağı — qalma müddəti kifayət qədər uzundur ki, orta hesabla 40 kVt kompromis deyil.

Gözlənilməz gəliş partlayışları ilə bələdiyyə kənarında və ya supermarket lotları.

Sərt şəbəkə qapağı olan saytlar: 160 kVt tez-tez ən böyük çəkilişdir, təvazökar bir müavinət transformatorun təkmilləşdirilməsi olmadan dözür.

Mövcud elektrik gücünə ilk EV adalarını əlavə edən françayzinq yanacaq stansiyaları.

Nəqliyyat vasitələri 400V sinifli park meydançaları; dörd silah düzümü yüksək gərginlikli zolaq olmadan hər bir avtomobili yüklü saxlayır.

160 kVt-lıq Hovuz Ardıcıllıqla Dörd Nəqliyyat vasitəsinə necə xidmət edir

Şkaf hovuzu cəmi 160 kVt-da saxlayır və onu təyin etdiyiniz qaydaya görə təhvil verir - ilk gələn-ilk xidmət göstərir, hətta bölünür və ya prioritetdir. Bərabər bölünmə altında dörd işğal edilmiş silahın hər biri 40 kVt-a yaxın işləyir; 40% doldurulmuş vəziyyətdə qoşulan 50 kVt/saatlıq avtomobil təxminən 60-75 dəqiqəyə yola düşür.

Pul detalı istifadədir. Bir silahlı 160 kVt-lıq şarj cihazı boş vəziyyətdə heç nə qazanmır; Bu kabinet dörd vəzifədən hər hansı biri məşğul olduqda nəsə qazanır. Hesabı öz tarifinizlə aparın: gündə 40 seans, orta hesabla 20 kVt/saat kabinet vasitəsilə hər biri 800 kVt/saatdır.

Sessiya məlumatları OCPP 1.6/2.0 üzərindən silah başına geri qayıdır, beləliklə siz həftədən həftə istifadəyə baxırsınız və bir mövqe aşağı performans göstərdikdə bölüşdürmə qaydalarını köçürürsünüz. Bu geribildirim döngəsi şarj cihazına sahib olmaq ilə gəlir xəttinə sahib olmaq arasındakı fərqdir.

Test Hesabatlarımız əslində nələri əhatə edir

Yalnız modul nümunələri deyil, tam kabinetli EMC və dielektrik tip testləri — Avropa tender məmurunun əslində oxumaq istədiyi fayl.

96 saatlıq duz spreyi IP54 korpusu və silah yuvası, hesabatın içərisində fotoşəkillərlə.

Çıxışın azaldığı yerləri göstərən 50C termal isladılmış qaçış, sayt planı avqust ayında heç vaxt limit aşkar etmir.

Sızdırmazlıq və vəzilərdə IP54 giriş yoxlaması, üstəlik korpusda mexaniki zərbə.

CE, TUV, UL, CB və CCC sertifikatları cari və tələb üzrə əldə edilə bilər, vahid üçün seriyalı olaraq qurulmuş sınaq rekordu ilə.

İldə 1 Milyon Vahid Təhlükəsizliyi necə 15-20 İş Günündə saxlayır

1. Levha metal: Yueqing-də TRUMPF lazer kəsmə və CNC pres əyləcləri; korpus kataloq hissəsi deyil, polad rulon kimi başlayır.

2. Partiya duz-sprey nümunəsi ilə toz örtük.

3. Xüsusi DC xəttində PCBA — AC və DC montaj mərtəbələri ayrıdır, ona görə də alətlər və təmizlik heç vaxt qarışdırılmır.

4. Fırlanma momenti ilə idarə olunan alətlərlə şin və güc modulunun yığılması; hər bir birləşmə qeyd olunur.

5. Dörd tapançalı naqillər: hər mövqe kontaktorları, ölçmə və gərginliyin azaldılması.

6. Sınaq platformasına qarşı mikroproqram və OCPP əl sıxma testi.

7. Yük bankında tam yüklü yanma, kabinet başına daxil edilmişdir.

8. Yekun QC, seriyalaşdırma və qablaşdırmaya təhvil - buna görə də standart sitat 15-20 iş günü deyir və biz onu adətən məğlub edirik.

Ölçü Bələdçisi: 160kW 2x80kW və ya Tək 160kW-a çatdıqda

Saytınızdakı üç variantı müqayisə edin. Bir tək silah 160 kVt: ən ucuz kabinet, ən yaxşı tək avtomobil təcrübəsi, ən pis növbə davranışı. İki 80 kVt tək silah qurğusu: iki zolaqlı, lakin hər biri 80 kVt-a yaxındır və siz iki qidalandırıcı və iki təməl üçün ödəyirsiniz. Bir 160 kVt dörd silah: bir qidalandırıcıdan dörd zolaq; tək avtomobil hələ də 160 kVt-a qədər güc alır (250A tavan 800V-də icazə verilir).

Olmayanda: əgər sürücülərinizin hamısı seans başına 150 kVt-dan çox gücə ehtiyacı olan yük maşınlarıdırsa, orta hesabla 40 kVt olan dörd zolaq yanlış formadır - xüsusi böyük qurğular alın. Seanslar 15 dəqiqədən az başa çatmalıdırsa, 160 kVt sinifdə heç bir şey bunu həll etmir. Saytınız bir anda ikidən çox avtomobil görmürsə, iki silah vahidi daha ucuzdur.

Beş Müqavilə Faktları Alıcılar İlk Haqqında Soruşurlar

Təqdimat vaxtı: depozit və sənət əsərlərinin təsdiqindən sonra 15-20 iş günü — kotirovkada yazılıb, sonra aşkar edilməyib.

MOQ: sitatda modelə görə qeyd edilmişdir; nümunə vahidləri əvvəlcə göndərilir ki, keyfiyyət iddiası həcmdən əvvəl sınaqdan keçirilsin.

Zəmanət: iki il, modul və silah səviyyəsi - boya deyil, uğursuz olan hissələr.

Fərdiləşdirmə: OEM markası, rəngi, silah etiketləri və sifariş zamanı arxa uçun adlandırılması; zavod 40+ ölkədə alıcılar üçün OEM/ODM etmişdir.

İstinad miqyası: 2024-cü ilə qədər təslim edilən 1 milyondan çox vahid, öz komandamız tərəfindən idarə olunan 200+ stansiya, Səudiyyə NEOM üçün 500 maye ilə soyudulmuş qurğu — fabrikin oyunda dərisi var.

Dramsız 1820x750x735 Şkafın Göndərilməsi

Köpüklə örtülmüş silah bölmələri də daxil olmaqla sandıq zərfi təxminən 2,0 x 0,95 x 1,0 m-dir; kabinet dik hərəkət edir, silahlar hərəkətə qarşı qorunur. Yük maşını yola düşməzdən əvvəl göndərdiyimiz qablaşdırma siyahısında ümumi çəki görünür ki, ekspeditorunuz sürprizlər olmadan planlaşdıra bilsin.

Dəniz daşımaları standartdır: Zhejiangdan FOB, CIF, CFR və ya DDP. 40 fut hündürlükdə olan qərargahda standart yerləşdirmə planımıza uyğun olaraq ardıcıl altı qutu var; son yükləmə diaqramları hər sifariş üzrə təsdiqlənir, çünki qarışıqlar dəyişir.

Sənədlər - kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı - hər il 40-dan çox ölkəyə göndərilən ixrac masamızdan gəlir. İlk dəfə idxal edənlər əvvəlcədən sənəd yoxlama siyahısını alırlar; gördük hansı gömrükxanalar nəyi soruşur.

İki İllik Müddət, 48 Saatlıq Hissələrin Göndərilməsi

İki illik müddət. İstifadə nömrələri ilə işləyən operator üçün müvafiq rəqəm zəmanət müddətinin özü deyil, 48 saatlıq hissələrin göndərilməsidir.

Yueqing zavodundan toplanmış ehtiyat hissələri - silah dəstləri, modullar, nəzarətçilər - 48 saatlıq göndəriş.

Konfiqurasiya və proqram təminatı problemləri üçün uzaqdan OCPP diaqnostikası; əksər biletlər sayta baş çəkmədən bağlanır.

İllik yoxlama siyahısı: filtrin təmizlənməsi, şinlərin yenidən fırlanma anı, tapança ilə kontaktların yoxlanılması — biz onu hər sifarişlə göndəririk.

İlk seansda mühəndislə işə qəbul çağırışı.

Modul səviyyəli ehtiyat hissələri tam zəmanət pəncərəsi üçün saxlanılır, buna görə də uğursuz modul təmir bileti deyil, dəyişdirmədir.

Silahın Ömrünü Uzanan Operator Vərdişləri

Səhv: sürücülərə konnektoru kabeldən çıxarmağa imkan verir. Sağda: sapı tutmaq və kiçik işarəni quraşdırmaq — silah kontaktları köhnəlmiş elementdir və iki illik zəmanət sui-istifadəni əhatə etmir.

Səhv: dondurucu havada 7 m kabelin qoburun ətrafında sıx şəkildə bükülməsi. Sağda: boş döngələr və çatlar üçün gödəkçənin yay yoxlaması.

Səhv: bir silah heç kimin istifadə etmədiyi ölü zonaya oturduqda hətta bölünmənin təyin edilməsi. Sağda: hər gun OCPP məlumatını aylıq yoxlamaq və az istifadə mövqeyini prioritetə ​​dəyişdirmək və ya onun qaydasını dəyişmək.

Səhv: şkafın neytral torpaq bağlantısı olmadan generatorda işləməsi. Sağ: sabit AC380V+-15% qidalanma; təlimatın məftil diaqramı birləşdirmə detalını əhatə edir.

Səhv: sensor ekranı həlledici spreylərlə təmizləmək. Sağda: quru mikrofiber parça; həlledicilər bir mövsüm ərzində ekranı bulandırır.

İş Saytlarından Alıcı Əlaqəsi

Polşadakı bir yanacaqdoldurma məntəqəsi françayzisi mövcud iki tək silah qurğusunun yanına bir kabinet qoydu və həftə sonu zirvələrində dörd silah şkafının hər ikisinin qazancını izlədi - növbə birinin arxasına yığılmaq əvəzinə dörd zolağa yayıldı. Onun şikayəti: ilk proqram təminatının bərabər bölünmüş defolt funksiyası onun prioritet taksi yerini az qidalandırdı və o, tətbiqdə qayda dəyişikliyi ilə bunu düzəltdi.

Meksikada bir anbar operatoru bir gecədə bir kabinet vasitəsilə səkkiz çatdırılma furqonunu idarə edir. O, bizə bildirdi ki, 15-20 iş günü ərzində çatdırılma vaxtı qiymətdən daha önəmlidir – köhnə şarj cihazı dekabrda ölüb, yenisi isə bayram tətilindən əvvəl göndərilib. Narahatlıq: onun elektrikçisi sol tərəfdəki giriş terminallarını istədi; bizimkilər aşağıda oturur, ona görə də kanalın marşrutu əlavə bir saat çəkdi.

Çilidəki bir bələdiyyə alıcısı sifariş həcmindən əvvəl nümunə vahidini bir ay ərzində avtobus deposunda sınaqdan keçirdi. Onun tender qiymətləndirməsində AMPPAL-ın qalib gəlməsinə səbəb kimi 48 saatlıq ehtiyat göndərilməsi göstərilib. Kiçik qeyd: o, LED zolağının sabit "ehtiyat" modelinin olmasını arzulayırdı; bir firmware qeydi arxa planımıza daxil oldu.

160kVt-da Cavab Verdiyimiz ROI Sualları

S: 160 kVt gücündə dörd silah şkafı gündə neçə avtomobilə xidmət edə bilər?

Cavab: Bu, qalma müddətindən asılıdır, lakin real planlaşdırma rəqəmi 14 saatlıq iş günündə orta hesabla seans başına 20-30 kVt/saat olmaqla 30-60 seansdır. Orta hesabla 30 kVt/saatdan aşağı olan hovuz nadir hallarda uzun müddət boş qalır.

S: Silah başına 40 kVt çox yavaşdır?

A: 50 kVt-saat avtomobil üçün 20%-dən 80%-ə qədər, 40 kVt-da təxminən 45 dəqiqə. Əgər auditoriyanız 30 dəqiqədən aşağı seanslar gözləyirsə, ölçüsünü artırın — bu kabinet rekordçu deyil, iqtisadiyyat oyunudur.

S: Tək 800V avtomobil həqiqətən 160kVt alırmı?

A: 250A çıxış tavanına qədər — 800V-də, yəni tam 160kVt; 400V-də tək avtomobil 100kVt-a yaxın gücə malikdir. Ekranda canlı fiqur göstərilir.

S: Hansı geri ödəmə riyaziyyatını tövsiyə edirsiniz?

A: Silah üzrə model gəliri: işğal edilmiş saatlar çarpı orta güclə tarif marjası. Bir silah üçün və dörd üçün çalıştırın; dörd silahlı kabinet adətən gündə təxminən 15 seansdan çox qalib gəlir.

S: Bu şkafı mövcud 160 kVt qidalandırıcıya əlavə edə bilərəmmi?

Cavab: Bəli - o, tək 160 kVt-lıq vahid kimi eyni AC380V qidasını çəkir. Fərq sırf kabinetin içərisindədir.

S: Zəmanət silahları əhatə edirmi?

A: İki il, modullar və silahlar daxildir, ehtiyat hissələri ilə 48 saatlıq göndəriş. Sürücünün sui-istifadəsi nəticəsində kabel zədələnməsi əhatə olunmur.

S: Saytım 160 kVt-dan çox böyüyərsə nə olacaq?

A: Bu kabineti saxlayın və bir saniyə əlavə edin; hər biri öz qidalandırıcısından müstəqildir. Bir çox operatorlar məhz bu səbəbdən gücü 160 kVt addımlarla qururlar.

S: Doldurma platforması OCPP 1.6 və 2.0 ola bilərmi?

A: Hər ikisi dəstəklənir. Göndərmədən əvvəl əl sıxma qabiliyyətini platformanıza qarşı sınaqdan keçiririk.
