Çoxlu Nəqliyyat vasitələri və Donanmanın Doldurulması üçün 120kW Çox Silahlı DC EV Şarj Cihazı

120 kVt Dörd Silahlı Şkaf əslində nə edir

Tək EV-ni AF-DC-120-Y-D-Z-4-H-ə qoşun və o, tam 120 kVt çəkir; bir saniyə bağlayın və kabinet büdcəni hər biri 60 kVt-a qədər sakitcə yenidən dilimləyir. Güc modulunun özü deyil, bu yenidən dilimləmə, sürücülərin sizə beş ulduzlu rəy və ya bir ulduzlu rant buraxıb-yaxmadığına qərar verən şeydir.

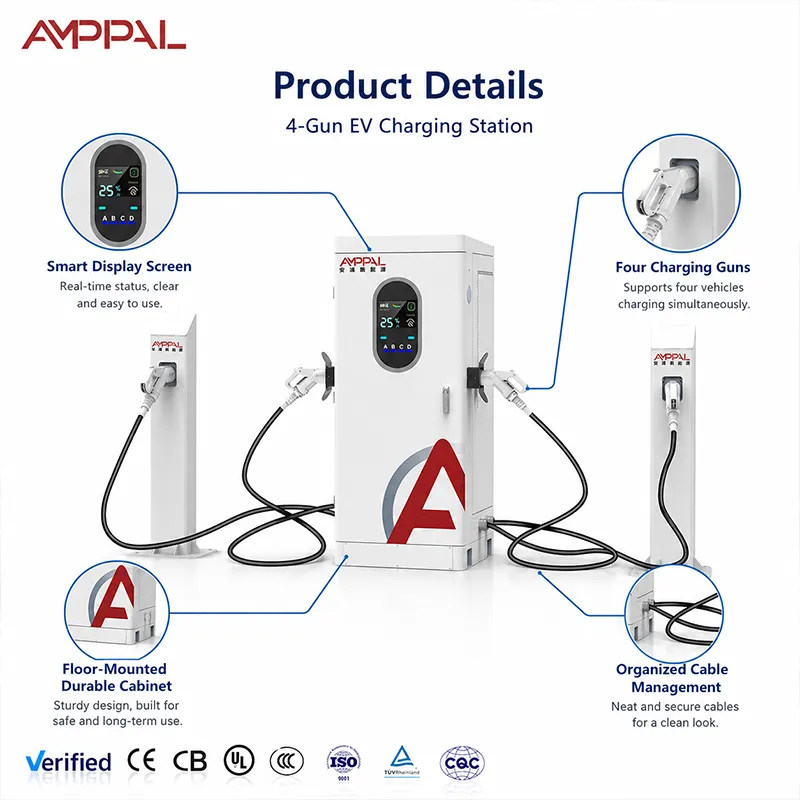

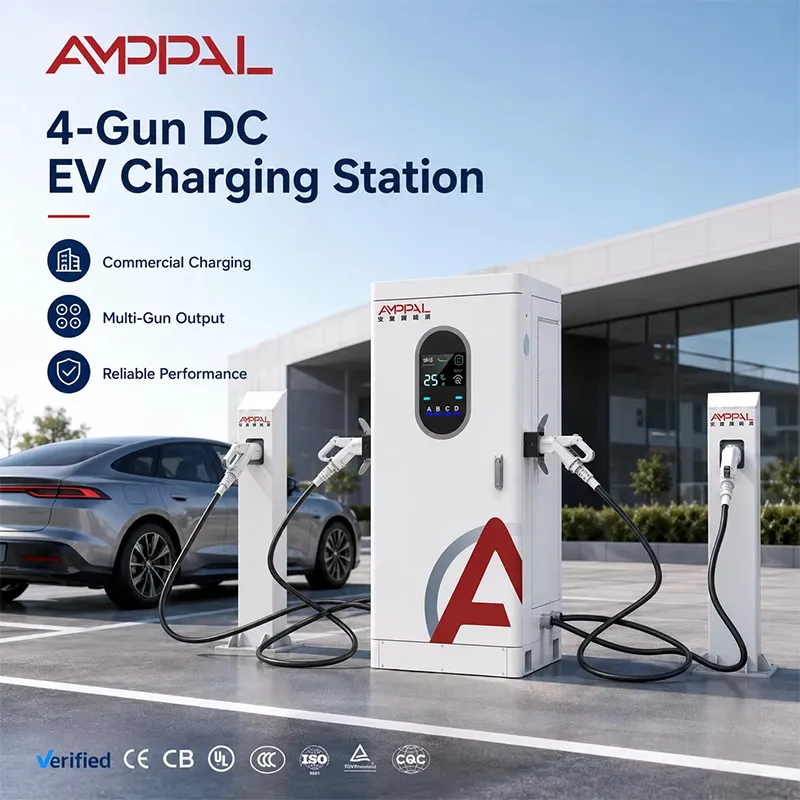

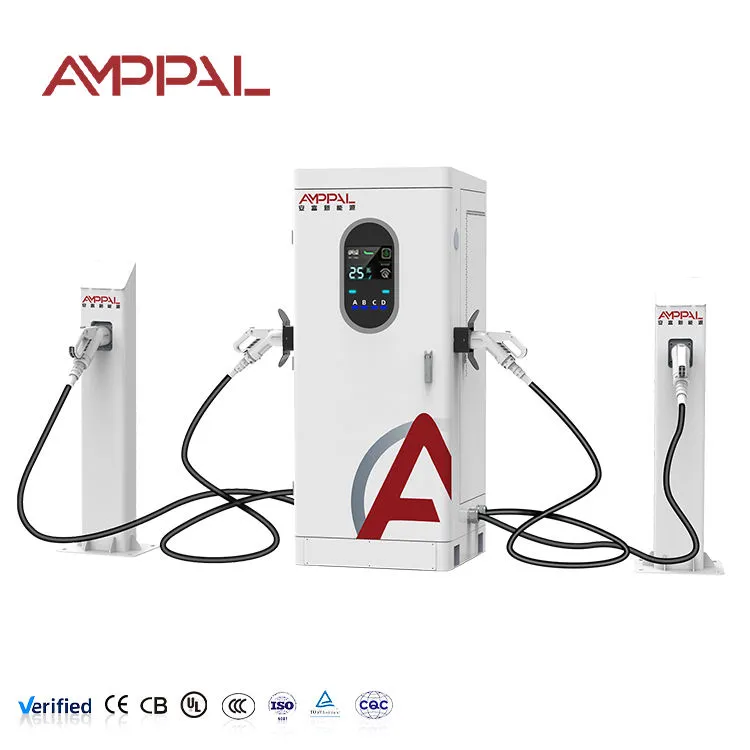

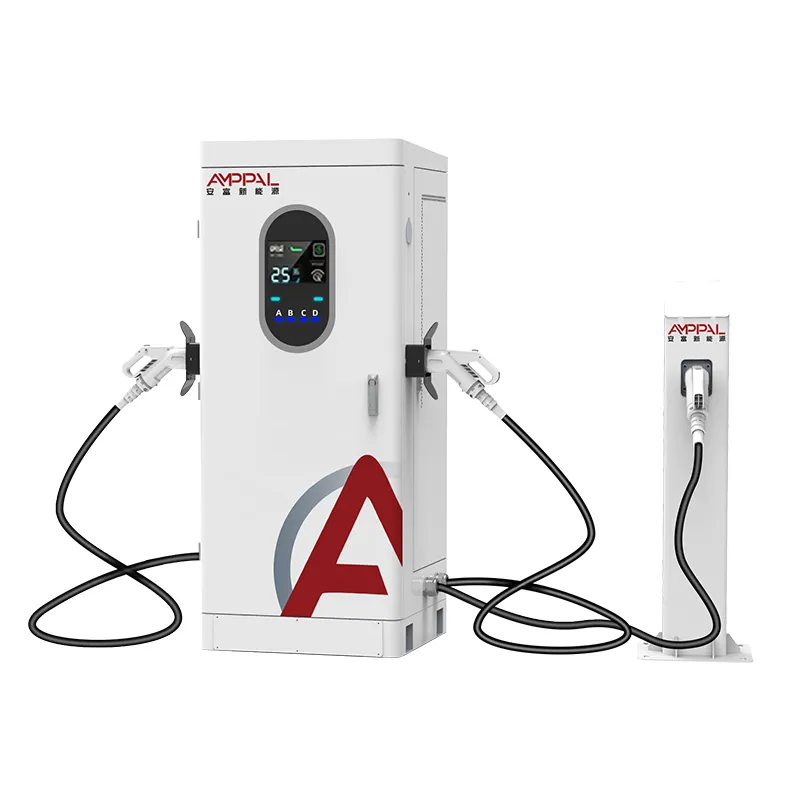

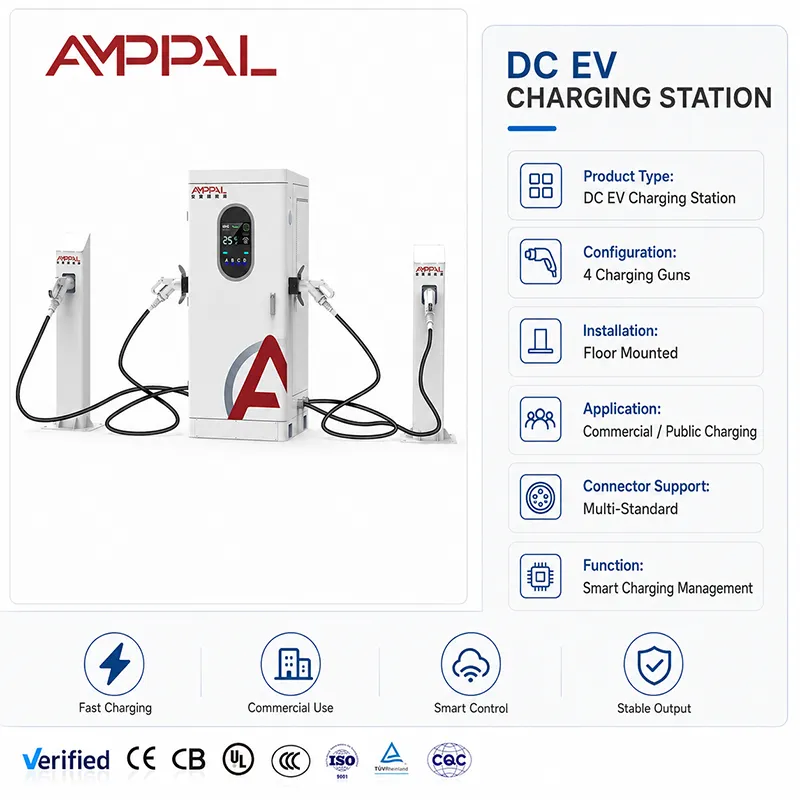

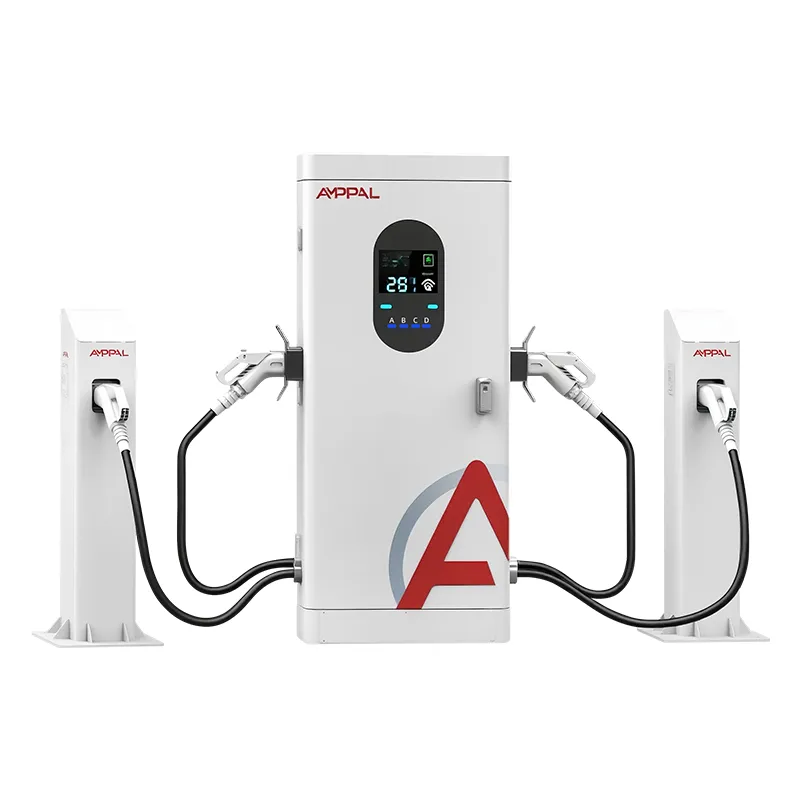

Çoxlu Nəqliyyat vasitələri və Donanmanın Doldurulması üçün bu 120 kVt Çox Silahlı DC EV Şarj Cihazı inteqrasiya olunmuş çox silahlı DC şarj cihazıdır: bir kabinet, bir AC380V girişi, tək enerji hovuzunu paylaşan dörd çıxış. Bu, bir-birinə bərkidilmiş dörd şarj cihazı deyil. Bu, 120 kVt gücündə olan bir maşındır, proqram təminatı enerjinin hara getdiyini, saniyə saniyə qərar verir. Bu proqram təminatını başa düşən operatorlar növbə təcrübəsini formalaşdırır.

Dəyişiklik Mühərrikinin Beş Şeyi

Fabrikdə deyil, siz təyin etdiyiniz ayırma qaydaları: ilk gələn ilk xidmət edir, hətta bölünür və ya prioritet silah — sensor ekranda və ya OCPP arxa hissəsi vasitəsilə dəyişdirilib, kabinet açılmır.

Boş silahlar icarə haqqını ödəməyi dayandırır: C mövqeyi boş olduqda, onun payı avtomatik olaraq məşğul silahlara axır. 120 kVt heç vaxt özünü istifadə olunmamış rozetkada saxlamır.

Ekran həqiqəti deyir: hər seans canlı gərginlik və cərəyan göstərir, buna görə də "yavaşlayan" sürücü bunun nasazlıq deyil, bölgüsü olduğunu görə bilər. Bu bir ekran istənilən yardım masası biletindən daha çox mübahisəyə son qoyur.

Cari məhdudiyyətlər riyaziyyatın bir hissəsidir: çıxış 250A-da üst-üstə düşür, beləliklə, 800V-lik bir avtomobil tək başına tam 120kVt gücü götürə bilər, 400V-lik avtomobil isə 100kVt ətrafında zirvəyə çatır. Kabinet hər iki rəqəmi canlı göstərir.

Texniki Spesifikasiyalar

120 kVt Splitterin saxlandığı yer

Şəhər taksi anbarları: üç taksi hər biri 30 kVt enerji istehlak edir, bir yüksək gərginlikli sedan isə hovuzun qalan hissəsini götürür.

Otel və ticarət mərkəzi parkinqi: gecədə qonaqlar rahat templə ödəniş edirlər; gündüz ziyarətçi tək başına tam 120 kVt-a yaxın olur.

4-8 EV və tək 120 kVt qidalandırma xətti olan kiçik donanma meydançalarını ev sahibi təkmilləşdirməyəcək.

Magistral çuxur partlayan gəlişlərlə dayanır - dörd silah ikinci transformator olmadan kiçik bir dalğanı udur.

İsti iqlimlərdə gəzinti qovşaqları: məcburi hava ilə soyutma və IP54 korpusu 40 dərəcə günlərə və tozlu yol kənarlarına dözür.

Nazirlər Kabineti kimin nə alacağına necə qərar verir

Nəzarətçi hər bir qoşulmuş silahın tələbini davamlı olaraq nümunə götürür - batareya gərginliyi, cari tələb və seçdiyiniz qayda. İlk gələnə birinci xidmət göstərilir, defoltdur: birinci avtomobil istədiyini alır, ikincisi qalandan alır, sonra gələnlər qalıqları bölür. Hətta parçalanma hovuzu işğal edilmiş silahlar arasında bölür.

Riyaziyyat sürücülərinin həqiqətən hiss etdikləri budur. Tək bir maşın: tam hovuz. İki avtomobil: hər biri 60 kVt. Dörd avtomobil: hər biri 30 kVt - nəqliyyat vasitələrinin bu nömrələri qəbul edə biləcəyini fərz etsək. İki xəbərdarlıq vacibdir. Birincisi, 250A tavan: 300A tələb edən 400V batareya 100kVt-a yaxın qapalı olur, buna görə də "tam 120kW" an 800V avtomobillərə aiddir.

Sürücünün gördüyü şey, yeni kimsə qoşulduqda aşağı enmə və öz batareyası qalxdıqca yavaş cərəyan azalır. Heç biri günah deyil. Ekran bir saniyə ərzində yeni bölünməni göstərir və LED zolağı rəngini dəyişir ki, növbə hansı silahın boş olduğunu bilsin.

CE, TUV, UL və CB işarələrinin arxasında keyfiyyət qapıları

Tam şkafda tip sınağı, dəzgah nümunəsi deyil: EMC, dielektrik dayanıqlılıq və qoruyucu torpaqlama göndərildiyi kimi 1820x750x735 vahidində təsdiq edilmişdir.

Korroziyaya və silah gövdələrinə 96 saatlıq duz spreyi – Körfəz və Cənub-Şərqi Asiya ərazilərində vacib olan sahil korroziyasının yoxlanılması.

Qapılar bağlı 50C-də istiliklə isladılmalıdır; azalma əyrisi təlimatda çap olunur, saytda aşkar edilmir.

Bölmə xətti tərk etməzdən əvvəl qapı möhürlərində və kabel rakorlarında IP54 yağış və toz testi.

Seriallaşdırılmış qeydlər: hər bir kabinetin test faylı göndərmə ilə birlikdə tələb oluna bilər - layihə tenderi sübut tələb etdikdə faydalıdır.

Bobin poladdan sınaqdan keçmiş kabinetə qədər səkkiz addım

1. TRUMPF maşınlarında lazer kəsmə və CNC pres-əyləc əyilmə — metal təbəqənin mərhələsi IP54 hekayəsini qurur.

2. Hər partiyadan duz spreyi nümunəsi ilə tozla örtülmə və bərkitmə.

3. DC xəttində PCBA montajı; AMPPAL AC və DC montajını ayrıca idarə edir, beləliklə DC şkafları heç vaxt alətləri AC dişli ilə paylaşmır.

4. Fırlanma momenti ilə idarə olunan şin qurğusu ilə güc modulunun inteqrasiyası — boş çubuq aylar sonra qaynar nöqtə kimi görünür.

Dörd Silah arasında 120 kVt saytınız üçün düzgün riyaziyyatdırmı?

Bu kabinet dörd avtomobilin eyni vaxtda qoşula biləcəyi və seansların 25-60 dəqiqə davam etdiyi saytlara uyğundur: depolar, ticarət mərkəzləri, otellər, kiçik magistral dayanacaqlar. Hədəfinizdən geriyə doğru çalışın. Təxminən, hər işğal edilmiş silah üçün orta hesabla 40 kVt-da, kabinet dolu olduqda 50 kVt/saat enerjinin doldurulması təxminən 75 dəqiqə, bir avtomobildə tək hovuz olduqda isə təxminən 25 dəqiqə çəkir.

Uyğunsuzluqlar haqqında dürüst olun. Bütün biznesiniz bir anda bir avtomobillə bir sürətli zolaqdırsa, tək silah 120 kVt və ya 160 kV daha ucuzdur. Dörd eyni vaxtda 120 kVt seansa ehtiyacınız varsa, bu kabinet dörd dəfə çox kiçikdir - ayrıca bölmələr alın.

Niyə alıcılar bu kabineti AMPPAL-dan sifariş edirlər?

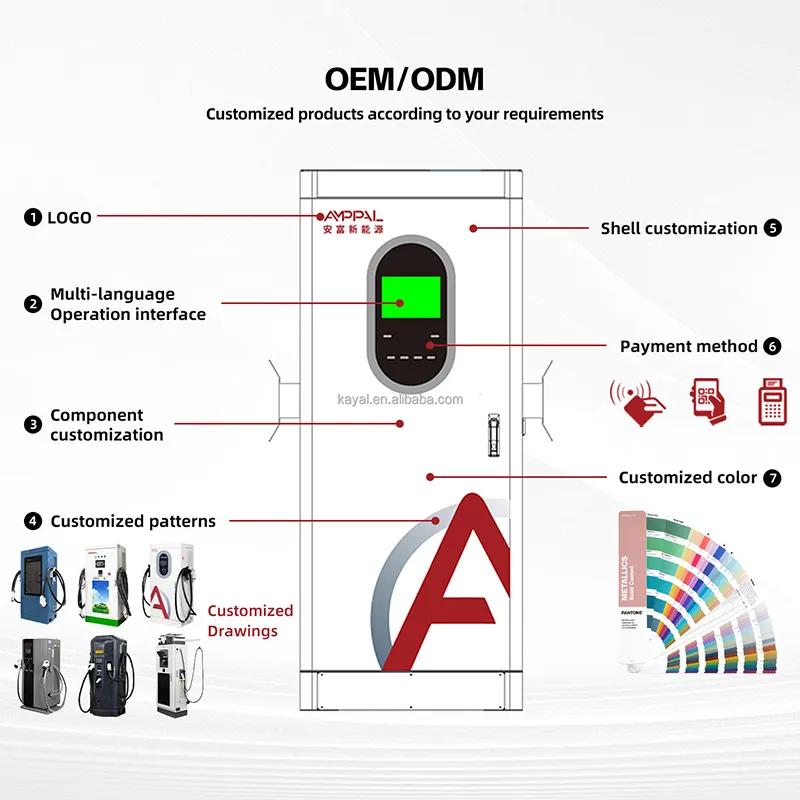

Drama olmadan OEM/ODM: loqo, rəng, silah etiketləri və sifarişlə konfiqurasiya edilmiş arxa ad; MOQ şərtləri kotirovkada hər model üçün müəyyən edilir və nümunə vahidləri həcmdən əvvəl göndərilir.

Bu model üzrə 15-20 iş günü standart istehsal müddəti, depozitdən və təsdiq edilmiş sənət əsərindən sayılır.

Yaxın Şərq, Aİ və Amerikadakı tenderlərə cavab verən sertifikatlaşdırma dəsti: CE, TUV, UL, CB, üstəgəl evdə CCC.

Real əməliyyat məlumatları ilə istinad layihələri: Səudiyyə Ərəbistanının NEOM yaşıl hidrogen layihəsi üçün təchiz edilmiş 500 maye ilə soyudulmuş qurğu, öz komandamız tərəfindən idarə olunan 200+ stansiya.

2014-cü ildə Zhejiang, Yueqing şəhərində qurulan 260 nəfərlik fabrik - "Çinin elektrik kapitalı" - 40+ ölkəyə ixrac edir.

Qutu, Palet, Konteyner: 120 kVt necə göndərilir

Şkaf hər tərəfdən təxminən 100 mm boşluq olan 1820x750x735 mm ölçüdə taxta yeşikdə dik vəziyyətdə göndərilir; dörd silah onun yanında köpüklə kəsilmiş bölmələrdə gəzir. Sandıq zərfi 2,0 x 0,95 x 1,0 m ölçüsündə çıxır və son ümumi çəki göndərilməzdən əvvəl qablaşdırma siyahısında qeyd olunur.

Konteyner yükləri üçün həmin zərfin ətrafında planlaşdırın: 40 fut hündürlükdə bir qərargah, aksesuarlar üçün otaq ilə bir sıra altı qutuya uyğun gəlir və biz hər sifarişdə qablaşdırma planını faktiki konteyner ölçülərinə qarşı yenidən yoxlayırıq. İki müştəri eyni qarışığı qablaşdırmır, ona görə də yük maşını getməzdən əvvəl son yükləmə diaqramı sizinlə təsdiqlənir.

Şərtlər sizin çağırışınızdır - Yueqing zavodumuzdan FOB, CIF, CFR, DDP və ya EXW - və göndərmə sənədləri (kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı) ildə 40-dan çox təyinat ölkəsini idarə edən ixrac masamız tərəfindən hazırlanır.

Zəmanət və ehtiyat hissələri

İki il bölmədə. Çoxlu silah şkaflarında tapança qurğuları ən çox köhnəlir - biz dörd mövqenin hamısını saxlayırıq.

Ehtiyat silah dəstləri (5 m və ya 7 m kabel ilə) Zhejiang zavodundan yığılmış əşyalar üçün 48 saat ərzində göndərilir.

OCPP bağlantısı vasitəsilə uzaqdan diaqnostika: əksər konfiqurasiya xətaları sayta baş çəkmədən arxa planda həll edilir.

Hər sifarişlə göndərilən illik xidmət yoxlama siyahısı: təmiz hava filtrləri, yenidən fırlanma zolağı, silah kontaktlarını yanıq izləri üçün yoxlayın.

İstifadəyə dəstək: birinci seansın sonundan sona keçmək üçün mühəndislərimizlə uzaqdan zəng.

Panel səviyyəli vədlər deyil, modul səviyyəli ehtiyat hissələri: güc modulları isti dəyişdirilə bilər və tam zəmanət müddəti üçün ehtiyatda saxlanılır.

Səhv və doğru: Kabinetin idarə edilməsi

Səhv: 5 m kabelin dartılması üçün dayanacaq, sonra birləşdirici köhnəldikdə şarj cihazını günahlandırır. Sağda: kabel uzunluğunun bayraq planına uyğunluğu — uzaq zolaqlarda 7 m silah, yaxın zolaqlarda 5 m, kabellər hər seansdan sonra qabağa qaytarılır.

Səhv: qutuların şkafın havalandırılan tərəfinə yığılması. Sağda: suqəbuledici ətrafında 40 sm boş yer saxlamaq və filtri hər ay təmiz üfürmək.

Səhv: 400V sürücüyə "120kW alacaqsınız" demək, çünki işarədə 120kW yazılır. Sağda: real rəqəmi sitat gətiririk - 400V-də təxminən 100kVt, 800V-də tam 120kVt - və canlı ekrana işarə edir.

Səhv: şkafın paylaşılan rozetkadan və ya kiçik ölçülü kəsicidən qidalanması. Sağda: xüsusi AC380V+-15% xətti, düzgün qiymətləndirilmiş kəsici və düzgün torpaq bağlantısı — naqil diaqramı təlimat kitabçasındadır.

Səhv: növbəti avtomobil növbələrində dayanarkən silahı yaş asfaltda qoymaq. Sağda: istifadədən sonra qobur; LED zolağı yalnız silah oturduqda və hazır olduqda yaşıl görünür.

Operatorların Altı Aydan Sonra Dedikləri

Dubayda taksi deposunun meneceri ilk gələnə xidmət göstərir və bizə LED bandının növbə mübahisələrini yarıya endirdiyini söylədi - sürücülər park etməzdən əvvəl hansı silahın pulsuz olduğunu görürlər. Onun şikayəti: günəşin birbaşa şüaları 7 düymlük ekranı günortadan sonra oxumağı çətinləşdirir, ona görə də o, şkafın üzərinə kiçik bir örtü bağlayıb.

Kuala Lumpurdakı bir ticarət mərkəzi operatoru arxa limandakı avtomobillərin qarışdırmadan çata bilməsi üçün xarici mövqelərə 7 milyon silah sifariş etdi. O, hətta bölünməyə keçdikdən sonra kabinet başına gəlir artdı, çünki axşam yeməyində heç bir avtomobil hovuza girmədi.

Varşavada bir nəqliyyat şirkəti bir gecədə dörd furqonu bir kabinetdən keçir. -15C-də kabinet işə başladı və temperaturu yaxşı saxladı. Onların qeydi: sessiyanın sonunda səs siqnalının səsini proqramdan susdurmaq mümkün deyil, buna görə də gecə növbəsi işçisi ekrana tərəf getməlidir - kiçik, lakin növbəti proqram təminatında bunu istədilər.

Alıcıların Enerji Bölgüsü Haqqında Verdiyi Suallar

S: Dörd avtomobil eyni vaxtda elektrik şəbəkəsinə qoşulsa, dördü də tam olaraq 30 kVt enerji alırmı?

Cavab: Düz bölünmə ilə, bəli - 120 dörd işğal edilmiş silaha bölünür. İlk gələnə ilk xidmət edəndə, birinci avtomobil istədiyini saxlayır, qalanları isə qalanı paylaşır. Ekran canlı bölünməni göstərir.

S: Bir sürücü dedi ki, başqa maşın gələndə sürəti aşağı düşüb. Şarj cihazı nasazdır?

A: Demək olar ki, yox. Yeni sessiya başlayanda kabinet hovuzu yenidən bölüşdürür; onun hazırkı addımları bir hərəkətlə aşağı düşür və ekran yenilənir. Bu, uğursuzluq deyil, siyasətdir.

S: Bir silah həmişə prioritet ola bilərmi?

Cavab: Bəli, bir təyin olunmuş vəzifəyə pay ayrıla bilər; qalan üçü qalanı bölür. İki prioritet silah üçün iki şkaf lazımdır - riyaziyyat buna icazə vermir.

S: Mənim 400V donanmam 120kW görəcəkmi?

A: Xeyr - 250A çıxış tavanı 400V avtomobili təxminən 100kVt-a qədər məhdudlaşdırır. Tam 120kW 800V avtomobillərdə görünür. Buna görə marketinq qısa yolları əvəzinə cari spesifikasiyanı dərc edirik.

S: 5m və ya 7m kabellər?

A: Körfəz həndəsəsinə görə sıralayın. Yaxın zolaqlar 5m çəkir (daha ucuz, idarə etmək üçün daha az kabel); eninə keçid 7 m tələb edir. Qarışıq sifarişlər normaldır — hər mövqeyə görə qeyd edin.

S: Quraşdırıldıqdan sonra ayırma qaydaları dəyişdirilə bilərmi?

Cavab: Bəli, sensor ekrandan və ya OCPP vasitəsilə istənilən vaxt aparat dəyişikliyi yoxdur. İki həftəlik A/B məlumatı adətən hansı qaydanın saytınıza uyğun olduğunu müəyyənləşdirir.

S: Bir silah uğursuz olarsa nə baş verir?

A: Qalan üçü işləməyə davam edir. Silah qurğuları sahədə dəyişdirilə bilər və yığılır; uğursuz mövqe ekranda və OCPP-də nasazlıq kimi göstərilir.

S: OCPP 1.6 yoxsa 2.0?

A: Hər ikisi. Göndərməzdən əvvəl bizə platformanızı deyin və biz ona qarşı əl sıxma prosesini sınayırıq, beləliklə istismara vermə sazlama seansına çevrilməsin.
