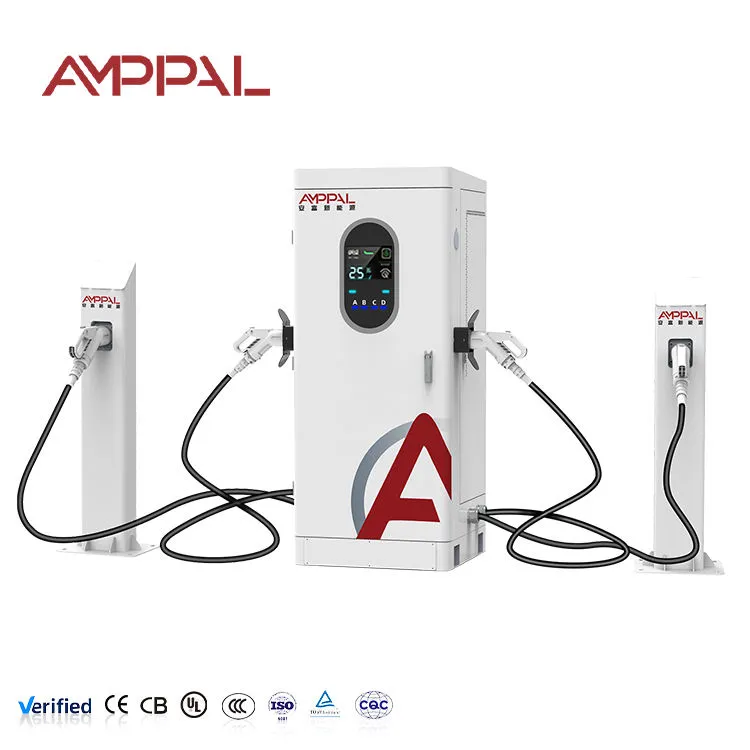

Magistral Şarj Qovşaqları üçün 360kW Multi-Gun Ultra-Fast EV Doldurma Stansiyası

360 kVt-lıq bir kabinet ətrafdakı saytdan nə soruşur

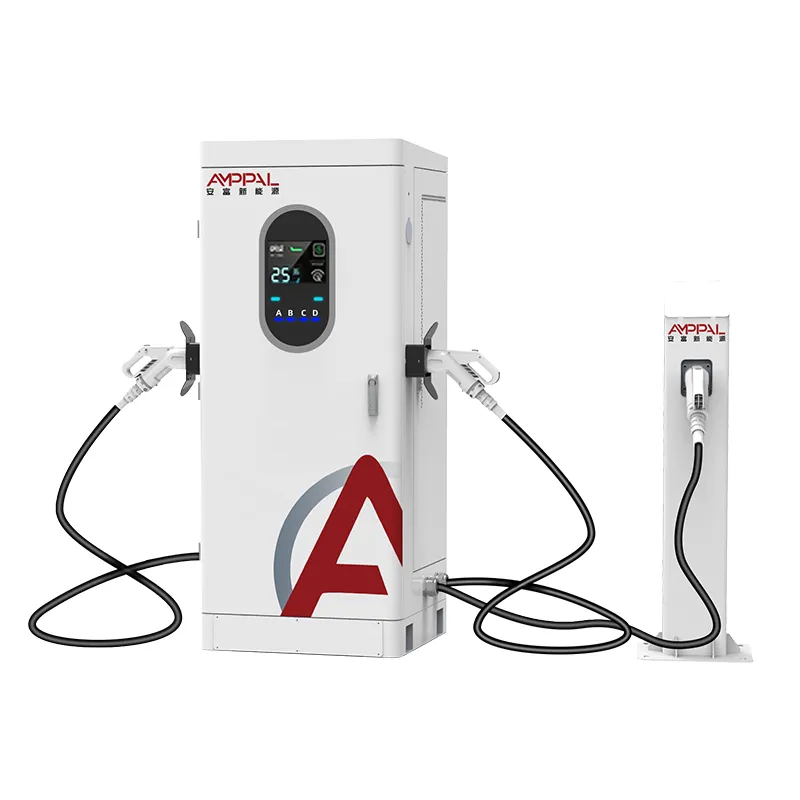

İlk kabel çəkilməzdən əvvəl, 360 kVt-lıq şkaf sayt sahibini əksər quraşdırıcılardan qaçınan suala cavab verməyə məcbur edir: enerji tam yüklə haradan gəlir? AF-DC-360-Y-D-Z-4-H, bir AC380V beslemesindən 360 kVt-a qədər enerji çəkən və onu A/B/C/D mövqeləri üzrə paylayan dörd silahlı inteqrasiya olunmuş DC enerji doldurucu cihazıdır. Şarj cihazı olan kağızda; praktikada toxunma ekranı olan kiçik bir yarımstansiyadır. Kabinet məmnuniyyətlə onun tam girişini tələb edəcək – sual budur ki, transformatorunuz, qidalandırıcınız və tarif strukturunuz dram olmadan zərbə ala bilərmi?

Buna görə də bu səhifə yalnız satınalma deyil, layihə mühəndisləri və sayt sahibləri üçün yazılmışdır: giriş gücü, tələb ödənişləri, dörd silahın tam çıxışında istilik davranışı və LED işıq zolağının böyük rolu. Bu dördü düzgün edin və kabinet darıxdırıcı dərəcədə etibarlıdır. Onları səhv edin və hər aylıq hesab sürprizdir.

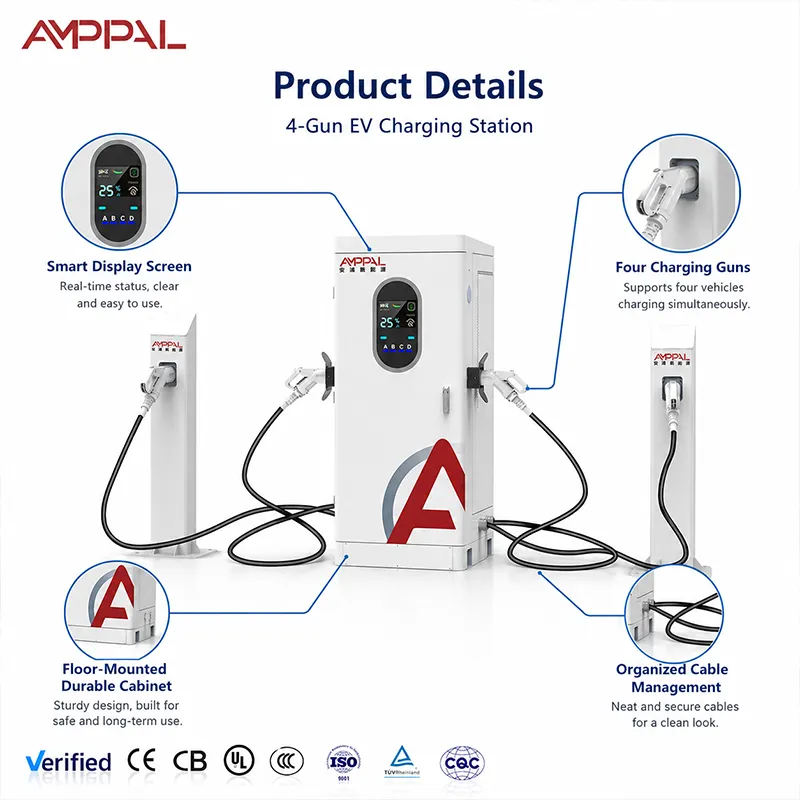

Dörd Silah Tam Yükdə Əhəmiyyətli Dizayn Qərarları

Tam 360 kVt əldə edilə bilər, lakin nadirdir: 250A tavanda, tək 800V avtomobil 200kV-a qədər güc alır; tam hovuz bir neçə 800V avtomobili birlikdə doldurduqda görünür - marketinq nömrəsi üçün deyil, orta hesabla dizayn.

OCPP 1.6/2.0 yük idarəetmə qapaqları arxa hissədən tamamilə çəkilir, beləliklə, kabinet 360 kVt-dan kiçik bir yemdə yaşaya bilər.

Saxlama üçün əlverişlidir: kabinet batareya buferləri ilə yaxşı oynayır — tamponu pikdən kənarda doldurun, səhər tələsikliyini daşımağa icazə verin, tələb ödənişlərini azaldın.

Dəyişdirmə dərc olunur, aşkar edilmir: istilik əyrisi dörd silahın hamısı isti olan 50C mühitdə hansı çıxışın davamlı olduğunu bildirir.

LED işıq zolağı gecələr çoxlu işarə kimi ikiqat işləyir: rəng halları (boş qalma/doldurma/nöqsan) 30 metrdən oxunur, beləliklə, sürücülər dövrə vurmağı dayandırır.

Silah başına ölçmə və tam OCPP telemetriyası mərkəz operatorlarının yaşadığı enerji idarəetmə sistemini qidalandırır.

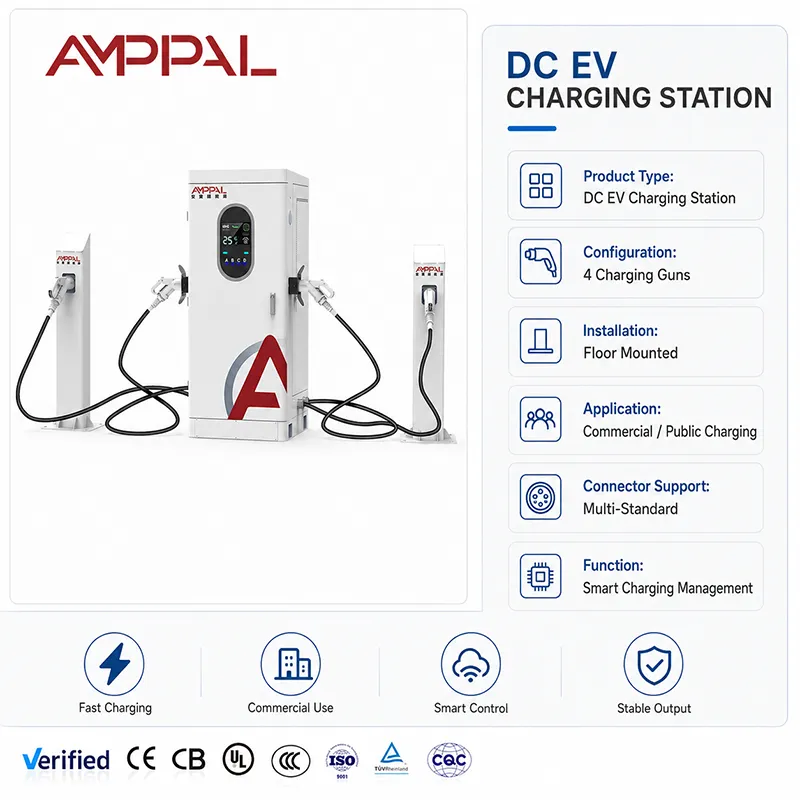

Texniki Spesifikasiyalar

360 kVt şkafın harada olduğu (və olmayan yerdə)

Əsl transformator büdcəsi və 24 saat trafiki olan magistral xidmət meydanları.

Şəhər donanmasının qovşaqları onlarla avtomobili bir gecədə elektrikləşdirən, günəş enerjisi və ya anbarla.

Yük maşınları və mikroavtobusların dalğalarla gəldiyi logistika və yük daşıma məntəqələri.

Uzun dayanma qabiliyyətinə və yüksək ötürmə qabiliyyətinə malik hava limanı və avtobus terminalı ön meydançaları.

Mövcud giriş gücü 250 kVt-dan aşağı olan saytlar üçün deyil - kabinet nəyə ehtiyacı olduğu barədə dürüstdür və sayt da belə olmalıdır.

Tam Çıxışda İstilik Strategiyası və Deating

Şkaf 360 kVt-ı yalnız sayt icazə verdikdə və nəqliyyat vasitələri tələb etdikdə çəkir. İçəridə məcburi hava güc modullarını soyuyur, girişi havalandırılan tərəfdə; nəzarətçi modulun temperaturlarına davamlı olaraq baxır və hər hansı bir şey işə düşməzdən əvvəl dərc edilmiş azalma əyrisi boyunca çıxışı kəsir. Avqustun isti günortası 50C-də hasilatı nominaldan aşağı məhdudlaşdıra bilər - uğursuzluq deyil, qəsdən ticarət.

Grid side, the arithmetic is straightforward: 360kW on a 380V three-phase feed means roughly 550A of line current at full load, which decides your breaker, cable cross-section and transformer headroom. Əksər mərkəz saytları şkafı 400-500kVA transformatordan qidalandırır və ya saytı iki yem arasında bölür. OCPP load management can also cap the cabinet at, say, 300kW during utility peak windows while a battery buffer covers the rest — the cabinet treats the cap as the new total and divides it among busy guns.

LED bandı bu miqyasda öz yerini qazanır. Qaranlıq, məşğul həyətdə onun rəngi və yanıb-sönən nümunəsi sürücüyə 30 metrdən hansı silahın boş olduğunu, hansının doldurulduğunu, hansının nasaz olduğunu bildirir. Daha az dövrə vurması daha qısa növbələr deməkdir və hər bir silah üçün OCPP məlumatları bir aydan sonra bandın ötürmə qabiliyyətinə təsirini yoxlamağa imkan verir.

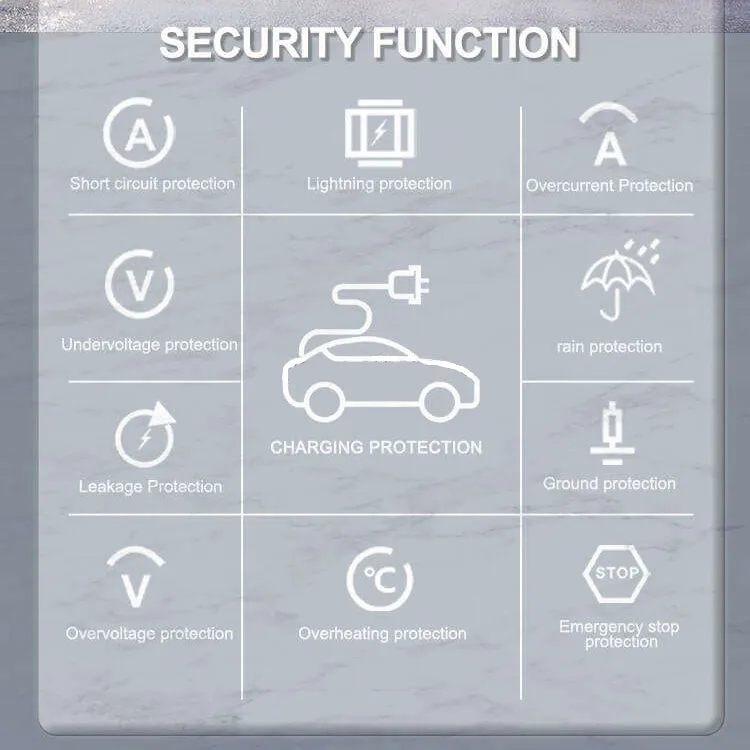

Hub-miqyaslı kabinetdə Sertifikatlaşdırma Yolu

Tam kabinet tipli test: EMC, dielektrik dayanıqlılıq, qoruyucu torpaqlama — şəbəkə operatorunuzun mühəndisinin həqiqətən açacağı fayl.

Korpus və silahlara 96 ​​saatlıq duz spreyi; sahil mərkəzi saytları buna ciddi yanaşır.

50C-lik bir termal hopdurma ilə yanaşı dərc edilmiş azalma məlumatları.

Sızdırmazlıq və bezlərdə IP54 giriş yoxlaması.

CE, TUV, UL, CB, CCC cərəyanı, üstəgəl hər vahid üçün seriyalaşdırılmış sınaq qeydləri.

Zavod yolu: 360 kVt kabinetin qurulduğu yer

1. Yueqing-də TRUMPF lazer kəsmə və CNC əyilmə; toplu duz-sprey nümunəsi ilə toz örtük.

2. AC montajından ayrı, xüsusi DC xəttində PCBA.

3. Fırlanma anı ilə idarə olunan şin və güc modulunun inteqrasiyası — 360 kVt-da boş birləşmə yanğın riskidir, buna görə də hər birləşmə qeydə alınır.

4. Hər mövqe kontaktorları və ölçmə ilə dörd silah məftil.

5. Yük idarəetmə skriptləri də daxil olmaqla, sınaq serverinə qarşı mikroproqram flaşı və OCPP əl sıxması.

6. Vahid başına loglar olan rezistor bankında tam yüklü yanma.

7. Yekun QC və seriallaşdırma.

8. Qablaşdırma — standart çatdırılma müddəti 15-20 iş günüdür və 1 milyon+ vahid illik tutum xətti böyük sifarişləri cədvəl üzrə saxlayır.

Qovşaq kabinetinin seçilməsi: güc, şəbəkə və aralarındakı hər şey

Şkafdan deyil, şəbəkədən başlayın. Bağlantınızın bir dəqiqə davam edə biləcəyini deyil, davamlı olaraq nə verə biləcəyini soruşun. Cavab 300 kVt-dan aşağı olarsa, 360 kVt-lıq şkaf OCPP qapağı və ya saxlama ilə işləməlidir - ya da siz ölçüsünü 240 kVt-a qədər azaltmalı və qənaət olunan pulu daha sonra ikinci bloka xərcləməlisiniz.

Bu kabinetin səhv cavab olduğu yerdə: bir anda bir nəqliyyat vasitəsi görən saytın dörd silaha ehtiyacı yoxdur; transformatorun təkmilləşdirmə yolu olmayan bir sayt onu vicdanla yerləşdirə bilməz; və tarifi yüksək eyni vaxtda tələbi cəzalandıran bir sayt ilk hesabdan sonra deyil, satın almadan əvvəl imzalanmış saxlama və qapaq planına ehtiyac duyur.

Böyük Mərkəz Layihələri üçün Satınalma Qeydləri

Mərkəz layihələri sənədlər üzərində yaşayır və ya ölür: CE, TUV, UL, CB, CCC sertifikatları və seriyalı sınaq qeydləri sifarişlə göndərilir və ixrac masamız 40+ ölkə üçün tam sənəd dəstini hazırlayır.

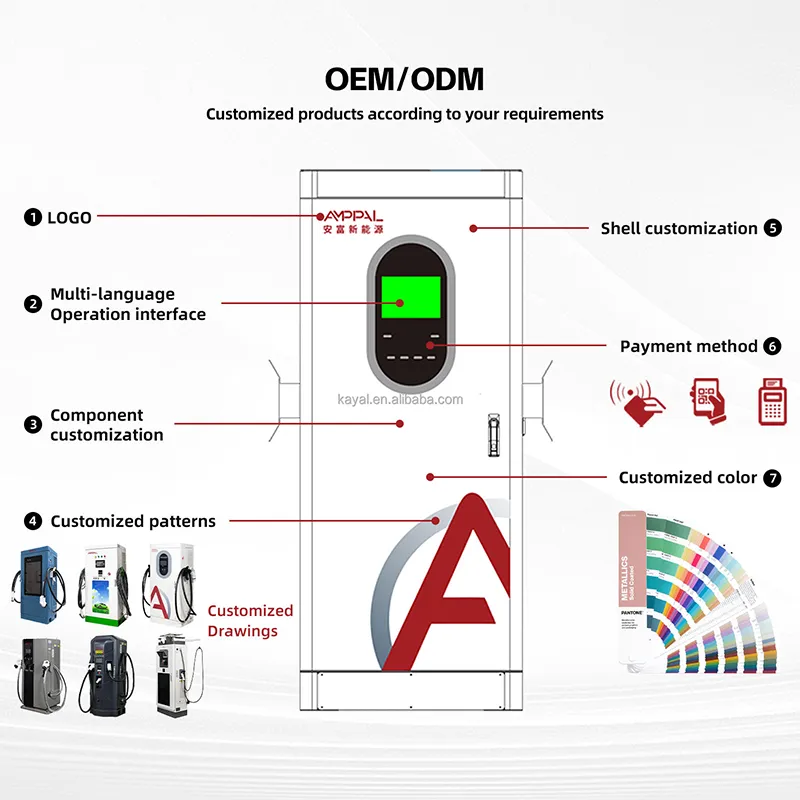

Hub miqyasında OEM/ODM: sifariş zamanı korporativ dizayn, arxa uç adlandırma, mövqe başına konnektor konfiqurasiyası (CCS1/CCS2/GB/T/CHAdeMO/NACS).

Çox bölməli sifarişlər üçün istehsal boşluqları ilə 15-20 iş günü iş vaxtı; Kotirovkada hər model üçün MOQ şərtləri.

Fabrik operatordur: öz komandamız tərəfindən idarə olunan 200-dən çox stansiya və Səudiyyə NEOM-un yaşıl hidrogen layihəsi üçün təchiz edilmiş 500 maye ilə soyudulmuş qurğular - mərkəz miqyaslı istinadlar, təkcə laboratoriya məlumatları deyil.

260 nəfərlik "kiçik nəhəng" mütəxəssis 2014-cü ildə Yueqing-də yaradılıb, 40-dan çox ölkəyə ixrac edir - bir zavod, bir hesabat sahibi.

Mərkəz Ölçüsü üçün Yüklərin Planlaşdırılması

Hər bir şkaf 2,0 x 0,95 x 1,0 m ölçüsündə köpüklə kəsilmiş tapança bölmələri olan taxta yeşikdə dik vəziyyətdə göndərilir; ümumi çəki və qutu ölçüləri göndərilməzdən əvvəl qablaşdırma siyahısındadır. Bir neçə kabinetin mərkəzi buraxılışları bir istehsal yuvası və bir göndərmə pəncərəsini paylaşır.

Konteynerin yığılması hər bir sifariş üçün təsdiqlənir - standart planımıza uyğun olaraq 40 fut HQ üçün ardıcıl altı qutu, hər dəfə faktiki ölçülərlə yenidən yoxlanılır. İstismar hissələrini bir yerdə saxlamaq üçün ehtiyat modullar və silah dəstləri eyni konteynerdə hərəkət edir.

Tam ixrac sənədləri ilə Yueqing-dən FOB, CIF, CFR və ya DDP ticarət şərtləri. Qovşaq layihələri üçün biz quraşdırma faylını da təqdim edirik: məftil diaqramı, təməl rəsm və yükün idarə edilməsi konfiqurasiya təlimatı.

Hub Operatorları üçün Dəstək Strukturu

Hər kabinet üçün iki il. Qovşaq miqyasında biz yükü gözləməkdənsə, bir ehtiyat modulu və bir silah dəstini saytda saxlamağı məsləhət görürük.

Sahədə ehtiyat istifadə edildikdə, Zhejiang-dan ehtiyat hissələrinə 48 saatlıq göndəriş.

Uzaqdan OCPP diaqnostikası və proqram təminatı dəstəyi; mühəndislərimizlə tənzimlənən yük idarəetmə skriptləri.

Rüblük texniki xidmət pəncərəsi: filtrin təmizlənməsi, şin fırlanma anı, silahın bütün dörd kontaktı yoxlanılır.

Video zəng vasitəsilə istismara nəzarət, üstəlik növbə heyətiniz üçün əməliyyat təhvil sənədi.

360 kVt üçün Sahə Səviyyəsində Əməliyyat Qaydaları

Səhv: kabinetin qəddar tələb ittihamları ilə tarifə girməsinə icazə vermək. Sağda: vaxt pəncərəsi üzrə OCPP yük qapaqlarının təyin edilməsi — enerji daha sonra gəlir, hesab azalır.

Səhv: suqəbuledici tərəfi lövhə və ya dayaqlarla bağlamaq. Sağda: 40 sm boşluq və aylıq filtr yoxlaması; hava axını soyutma sistemidir.

Səhv: 50C mühitdə tam 360kVt gözlənilir. Sağda: təlimatdakı azalma əyrisini oxuyun və sayt komandasına avqustun həqiqətən nə təqdim etdiyini söyləyin.

Səhv: ehtiyat modulu nəmli yerdə saxlamaq. Sağda: qapalı yerlərdə ehtiyat hissələri saxlamaq; aylar sonra quraşdırılmış nəm modul erkən uğursuz olur və şarj cihazını günahlandırır.

Səhv: bəzək kimi LED lent rənglərindən istifadə. Sağda: sayt lövhələrindəki rəng mənalarını standartlaşdırmaq ki, gecə sürücüləri onları dərhal oxusunlar.

Yüksək Ötürmə Hublarından Operator Qeydləri

Səudiyyə Ərəbistanındakı magistral xidmət plaza operatoru kabineti batareya buferi və damdakı günəş enerjisi ilə birləşdirir. Pik mövsümdə bufer səhər tələsikliyini daşıyır, halbuki şəbəkə yemi qapağının altında qalır; o, tələb qanun layihəsini sabit saxlamaq üçün OCPP yük idarəçiliyinə kredit verir. Onun şikayəti: 50C-də kabinet gözlədiyindən daha tez azalır - təlimatın əyrisi düzgün idi, lakin o, satışın bununla nəticələnməsini arzulayırdı.

Almaniyadakı logistika mərkəzi yük maşınları və furqonları iki kabinetdən keçir. LED diapazonu gecə dövranını ölçülə bilən şəkildə kəsir - sürücülər oxu ekranları əvəzinə yaşıl zolağa yönəlir. Kiçik problem: birinci konteynerin qutularının qaldırıcı gözləri yox idi, buna görə də onun ekipajı qayışları düzəldib; biz sonrakı göndərişlərə göz əlavə etdik.

Türkiyədə bir şəhər deposu kabineti enerji idarəetmə sistemi ilə birləşdirdi; silah başına OCPP məlumatları indi aylıq donanma xərcləri hesabatlarını təqdim edir. Kiçik narahatlıq: proqram təminatı yeniləmələri 24 saatlıq anbarın planlaşdırmalı olduğu texniki xidmət pəncərəsinə ehtiyac duyur — uzaqdan yeniləmə planı bizim yol xəritəmizdədir.

Hub & Grid Tez-tez verilən suallar

S: 360 kVt şkaf üçün hansı transformator lazımdır?

A: 380V qidalanmada təxminən 550A tam yüklü xətt cərəyanını planlaşdırın; Əksər saytlar 400-500kVA transformatordan istifadə edir və ya iki yemə bölünür. Sifariş verməzdən əvvəl yerli gərginliyi və kodu təsdiqləyin.

S: Şkaf daha kiçik bir əlaqə ilə işləyə bilərmi?

Cavab: Bəli — OCPP yük idarəetmə qapaqları arxa hissədən ümumi çəkir, beləliklə, kabinet zirvələr zamanı azaltmaqla, məsələn, 250 kVt ehtiyatda işləyə bilər. Siz tam kabineti alırsınız və şəbəkəni daha sonra böyüdürsünüz.

S: Saxlama bu kabinetlə necə birləşir?

Cavab: Batareyanı zirvədən kənarda doldurun, səhər tezdən onu boşaldın və şkafın qapağı şəbəkənin tələbat doldurma həddi altında qalmasına icazə verin. Mühəndislərimiz inteqratorunuzla nəzarət sxemini nəzərdən keçirəcəklər.

S: Dörd silahın tam çıxışı şkafı çox qızdırırmı?

Cavab: Nəzarətçi hər hansı səfərdən əvvəl dərc edilmiş azalma əyrisi boyunca kəsir. 50C mühitdə tam 360kV uzun seanslar üçün davamlı olmaya bilər; təlimatın əyrisi nə gözlədiyinizi söyləyir.

S: Bir avtomobil üçün faktiki maksimum nə qədərdir?

A: 250A tavan ilə məhdudlaşır: 800V-də təxminən 200kVt, 400V-də təxminən 100kVt. Tam 360 kVt yalnız bir neçə 800V avtomobil hovuzu paylaşdıqda görünür.

S: Hansı bağlayıcıları konfiqurasiya edə bilərəm?

A: CCS1, CCS2, GB/T, CHAdeMO və NACS, sifariş zamanı hər mövqeyə təyin edilir. Qarışıq donanmalar üçün qarışıq konfiqurasiyalar standartdır.

S: Bir mərkəz saytda hansı ehtiyat hissələri saxlamalıdır?

A: Hər kabinetdə bir güc modulu və bir silah dəsti bizim məsləhətimizdir; hər ikisi isti dəyişdirilə biləndir və iki illik zəmanətlə əhatə olunur, yerdəki ehtiyat tükəndikdə 48 saat göndərilir.

S: 3-5 kabinetin buraxılması üçün vaxt və sənədlər?

A: depozitdən 15-20 iş günü; qutular tam ixrac sənədləri, seriyalı test qeydləri və quraşdırma faylı ilə bir pəncərədə göndərilir.
