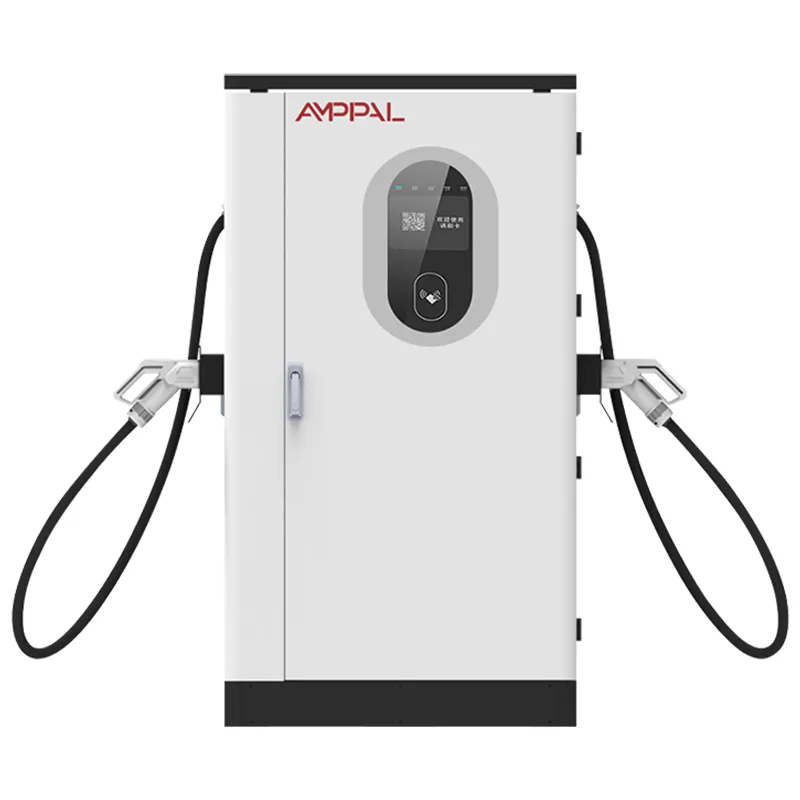

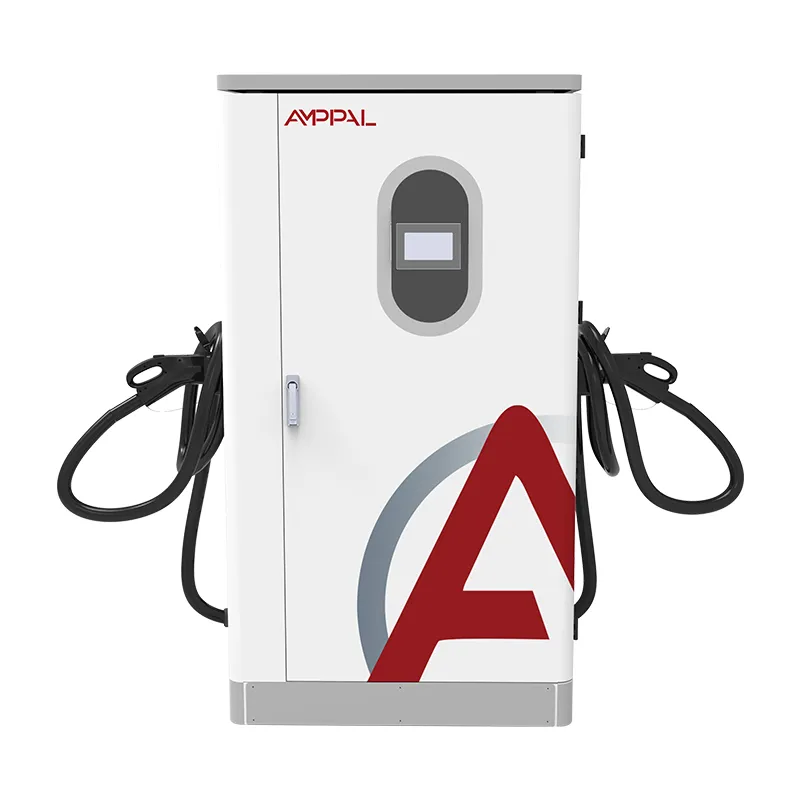

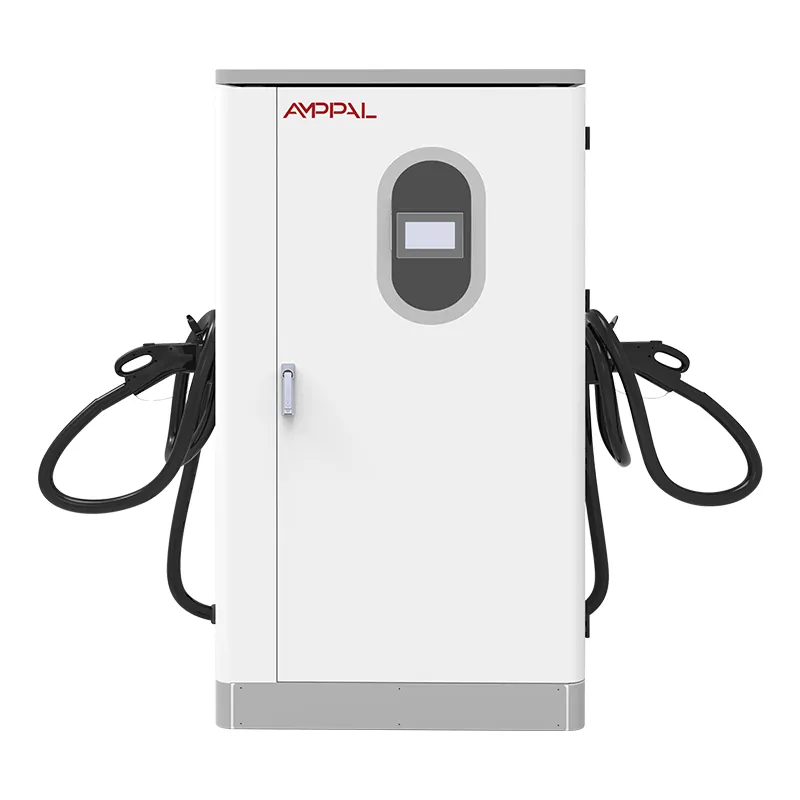

Böyük Donanma Anbarları üçün 360kW Yüksək Güclü DC EV Doldurma Stansiyası

Niyə pis şəbəkələrə dözümlü bir şarj cihazı xaricdə daha yaxşı satılır

Laqosdakı quraşdırıcıdan, Almatıdakı sayt mühəndisindən və ya Balidəki bir otel sahibindən DC şarj cihazlarını nəyin öldürdüyünü soruşun və sualı bitirməzdən əvvəl eyni cavabı alacaqsınız: şəbəkə. Günorta saatlarında azalan gərginlik, dizel generatoru avtobusa qoşulduqda dəyişən tezlik, heç bir xəbərdarlıq etmədən sönür – səliqəli Avropa şəbəkəsi üçün qurulmuş sürətli şarj cihazlarının əksəriyyəti altı ay ərzində yığılır.

AF-DC-360 bu şərtlər üçün hazırlanmışdır. Onun giriş mərhələsi AC380V ±15% və tam 45-65Hz diapazonunu qəbul edir, buna görə də Ər-Riyadda 50Hz şəbəkəsində işləyən eyni kabinet San Pauloda 60Hz şəbəkəsində və tikinti düşərgəsində 52Hz generatorda işləyir – proqram təminatı dəyişikliyi, regional variant yoxdur.

Onu şəbəkəyə dözümlü edən beş mühəndislik seçimi

45-65Hz giriş diapazonu: 50Hz və 60Hz bölgələri arasında hərəkət edərkən yenidən konfiqurasiya yoxdur; ön hissə gələn hər hansı bir tezliyi izləyir.

±15% gərginliyə dözümlülük: təxminən 323V-ə qədər və təxminən 437V-ə qədər olan giriş, axşam yükü altında kənd şəbəkələrinin əyildiyi yerlərdə DC avtobusunu canlı saxlayır.

Qrup üzrə nominal çıxış: bir çox “geniş diapazonlu” şarj cihazları dəqiq 50/60Hz xaricində səssizcə azalır; bu qurğu 45Hz-dən 65Hz-ə qədər əyrisini saxlayır.

IP54 şkafı -25°C ilə +50°C arasında qiymətləndirilib: zəif şəbəkələri olan yerlər adətən sərt iqlimə malikdir və qapaq hər iki şikayəti bir anda həll edir.

Ayrılmış nasazlıq qeydi ilə OCPP 1.6/2.0: giriş hadisələri şarj cihazının nasazlıqlarından başqa qeyd olunur, beləliklə, texnikiniz əlaqənin yanlış tərəfini günahlandırmağı dayandırır.

95% pik səmərəlilik: generatorun gücündə, sərf olunan hər kilovat-saat şəbəkə enerjisindən baha başa gəlir, fərq yanacaq hesabında özünü göstərir.

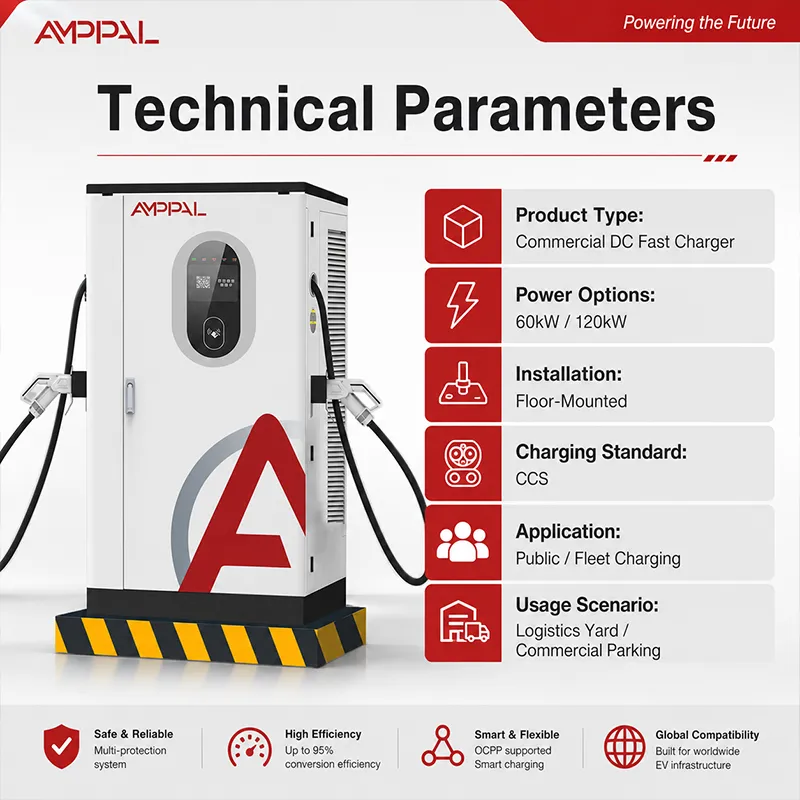

Texniki Spesifikasiyalar

Bu Şkafın idarə etdiyi şəbəkələr: 50Hz, 60Hz və Aralarındakı hər şey

50Hz şəbəkə — Avropa, Yaxın Şərq, Asiya və Afrikanın əksər hissəsi: standart üç fazalı əlaqə, dəyişiklik yoxdur.

60Hz şəbəkə — Şimali və Cənubi Amerika, Yaponiya və Koreyanın hissələri: eyni qurğu, eyni proqram təminatı, çevirici qutu yoxdur.

Adalar və mikro şəbəkələr — Karib dənizi, Maldiv adaları, Filippin: yük addımlar atdıqda tezlik sürüşür və 45-65Hz pəncərə onu udur.

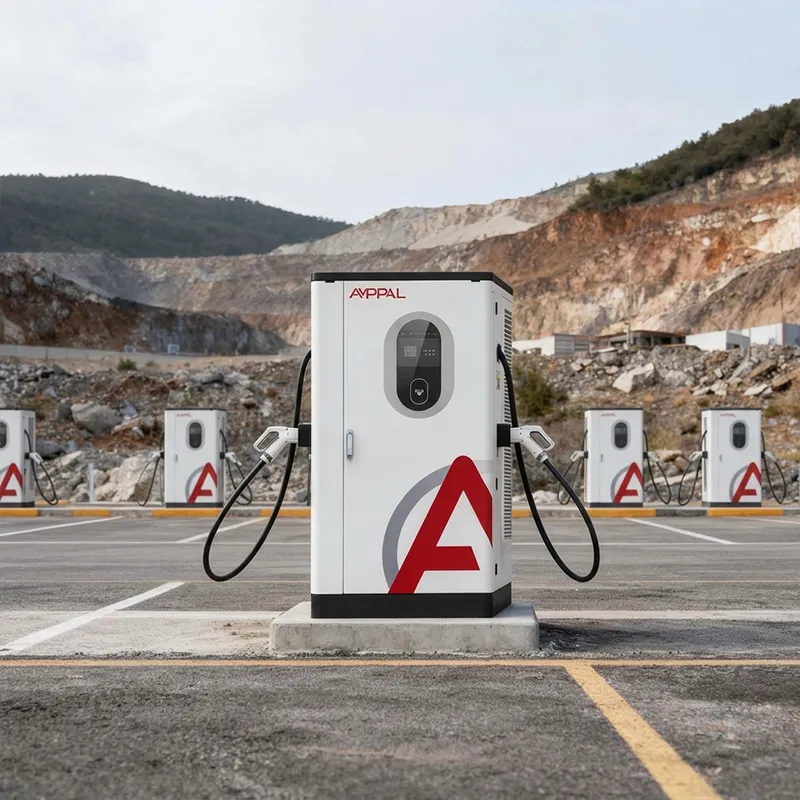

Dizel və qaz generatoru sahələri - tikinti düşərgələri, uzaq şaxtalar, şəbəkə genişləndirilməsindən əvvəl tikilmiş stansiyalar: generatorlar yük yelləncəkləri altında 48-55Hz saxlayır; bu kabinet yıxılmır.

Gərginliyin azalması regionları — Sub-Sahara Afrikası, Mərkəzi Asiya, İndoneziya və Vyetnamın bəzi hissələri: ±15% dözümlülük axşam zirvəsinə qədər seanslar keçirir.

Dönüşüm Zəncirinin İçində: AC Girişi, Təmiz DC Çıxışı

Üç fazalı AC giriş mərhələsinə daxil olur, burada aktiv ön uçlu rektifikator onu sabit DC avtobusuna çevirir. İdarəetmə lövhəsi xəttin tezliyini və gərginliyini saniyədə yüzlərlə dəfə avtomobilin tələbi ilə müqayisə edir və DC/DC mərhələsini tənzimləyir, beləliklə, şəbəkə həmin dəqiqədə nə edirsə, avtomobil təmiz, tənzimlənən DC görür.

Geniş tezlikli imkan bir filtr cımbızı deyil; rektifikatorun idarəedici proqram təminatında yaşayır. Sürüşən bir generator təchizatında sabit 50Hz şarj cihazı sinxronizasiyanı itirir və çıxışı azaldır. AF-DC-360 DC avtobusunu təyin olunmuş nöqtədə saxlayır, çünki ön tərəf istənilən tezlikdə yenidən kilidlənir - 45Hz, 60Hz, 52.4Hz, hamısı eynidir.

Çıxış daha sonra BMS-in əl sıxmasından sonra baş verir: DC200-1000V, 200A-a qədər, seans məlumatlarını yerli olaraq göstərən 7 düymlük sensor ekranla. Ən yüksək səmərəlilik 95% DC avtobusunda ölçülür - bu rəqəm hər kilovat-saat dizeldə milli şəbəkədən daha çox xərcləndikdə vacibdir.

Gömrük qapılarını açan sertifikatlar

CE və CB Aİ və Asiyanın əksər hissəsi üçün vahidi qeyd edir; TÜV xətti təftişi yalnız şou nümunəsini deyil, istehsal prosesini əhatə edir.

UL sertifikatı Şimali Amerika layihələrini dəstəkləyir və bir neçə bazarda sığorta tələblərini asanlaşdırır.

Çin daxili satış üçün CCC; ixrac qovluğuna hər üç bəyannamə sənədi daxildir.

45-65Hz iddiası sınaqdan keçirilir, qəbul edilmir: hər bir bölmənin giriş mərhələsi qeydiyyatdan əvvəl dəyişən tezlikli təchizatı ilə tam diapazonda süpürülür.

Korpus və bərkidicilər 96 saatlıq duz spreyindən keçir - Afrika və Karib dənizindəki sahil əraziləri üçün aktualdır.

-30°C-dən +55°C-ə qədər olan modullar xətt üzrə dövrələnir, bu da kabinetin -25°C-dən +50°C-ə qədər yüksək dağlıq və səhra bazarlarında real marjasını verir.

Komponent və bitmiş şarj cihazı arasında səkkiz istehsal qapısı

Qapı 1: AC və DC məhsul çeşidlərimizlə paylaşılan FANUC və TRUMPF xətlərində polad çərçivələr lazerlə kəsilir və robotla qaynaqlanır.

Qapı 2: hər hansı elektronika onlara yaxınlaşmazdan əvvəl korpuslar ilkin emaldan və toz örtükdən keçir.

Qapı 3: rektifikator və DC/DC modulları DC montaj xəttində qurulur, ESD və təmizliyə nəzarət üçün AC istehsalından ayrı saxlanılır.

Qapı 4: hər modul təkbaşına yüklə sınaqdan keçirilir — çıxış dəqiqliyi, dalğalanma, 20%, 50% və 100% səmərəlilik.

Qapı 5: dəyişən tezlikli dəzgah 45-65Hz süpürür və giriş gərginliyini hər bir vahiddə ±15% pəncərədən keçir.

Zəif Grid üçün alırsınız? Əvvəlcə bu üç şeyi yoxlayın

Satın almadan əvvəl ölçün: bir həftə ərzində saytınızın gərginliyini qeyd edin. Axşam zirvəsində o, müntəzəm olaraq 340V-dan aşağı olarsa, daha qısa qidalandırıcı işini və ya transformator kranını dəyişdirməyi planlaşdırın, çünki hətta ±15% dözümlülük də döşəməyə malikdir.

İkincisi, generatoru yoxlayın. Dizellə işləməyi planlaşdırırsınızsa, onu 1,5-2x şarj cihazı ilə ölçün. Çox kiçik bir generator tezlik və gərginliyi birlikdə ovlayır və heç bir giriş mərhələsi çökən təchizatı düzəldə bilməz.

Və dürüst yox: əgər saytınızın sabit üç fazalı gücə aparan real yolu yoxdursa - şəbəkə yoxdur, generator yoxdur, yalnız birfazalı - bu məhsul sizin üçün deyil. Sizə batareya ilə işləyən və ya günəş hibrid sistemi lazımdır və biz sifarişi qəbul etməkdənsə, bunu sizə xəbər verəcəyik.

İxrac Müştəriləri Yerli Təchizatçıların Uyğunlaşa bilmədiyi Nəyi Alır

Çatdırılma tarixinin 40-dan çox ölkəsi - BƏƏ, Səudiyyə Ərəbistanı, Rusiya, Qazaxıstan, Özbəkistan, Xorvatiya, Almaniya, Fransa, Malayziya, Tayland, Vyetnam, İndoneziya, Ruanda, Keniya, Cənubi Afrika, Meksika, Braziliya, Çili, Türkiyə - və bu siyahı hər bir tikinti haqqında məlumat verir.

PO-da tarix göstərilməklə 15-20 iş günü ərzində çatdırılma müddəti; MOQ ilk təsdiqləmə sifarişləri üçün bir vahiddir.

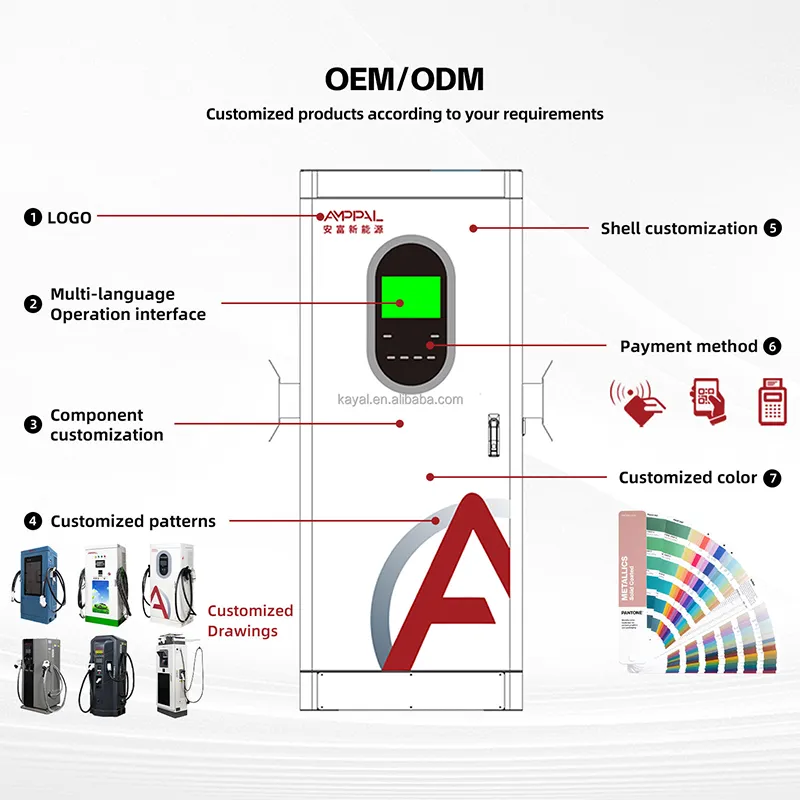

Kabel uzunluğu, konnektor standartı, sifariş zamanı uyğunlaşdırılmış boya və loqo; geniş tezlikli proqram təminatı artıq standartdır, xüsusi tələb deyil.

İxrac qovluğunda göndərilən sertifikatlar - CE, TÜV, UL, CB, CCC - üstəgəl proqram komandanız üçün tam OCPP sənədləri.

İstinadlar: 500 maye ilə soyudulan NEOM layihəsi, Malayziyada Sime Darby, Türkiyədə RHG Enerturk — şarj cihazlarını bağışlamayan şəbəkələrdə sınaqdan keçirən saytlar.

40-dan çox ölkəyə necə qablaşdırırıq və göndəririk

Şkaf fabrikdən forklift kanalları olan bir paletdə çıxır, sonra köpük küncdən qorunma və suya davamlı kəfən ilə kontrplak sandığına daxil olur. Dəniz yükləri üçün biz quruducu və rütubət göstərici kartı əlavə edirik - ekvatoru keçən konteynerdə bir ay özünəməxsus bir iqlimdir.

FOB Ningbo və ya CIF-ni limanınıza göndəririk. İxrac paketində kommersiya fakturası, qablaşdırma siyahısı, konosament dəstəyi və CE/TÜV bəyannamələri var, beləliklə, sizin gömrük brokeriniz gəmi hələ dənizdə olarkən əvvəlcədən sənəd verə bilər.

Qarışıq yüklər adi haldır: 20 futluq konteyner bir neçə şkaf, əlavə modul və kabellər götürür. Palet planını ekspeditorunuzla əlaqələndiririk ki, heç bir şey sənədləşmə işlərini gözləyən dokda otursun.

14 Saatlıq Uçuşda Olduğunuzda Sahə Xidməti

İki illik müddət. Şəbəkə keyfiyyətinin zəif olduğu yerlərdə, ön uç düzəldici sui-istifadəni qəbul edir; Zəmanətimiz təchizat şərtləri ilə bağlı heç bir mübahisə olmadan onu əhatə edir.

Ehtiyat modullar və lövhələr 3-5 iş günü ərzində yığılır və göndərilir; saytda saxlanılan ehtiyat rektifikator modulu növbə altında dayanma müddətini saxlayır.

OCPP üzərindən nasazlığın uzaqdan oxunması: mühəndislərimiz jurnalı çıxarır, giriş hadisələrini şarj cihazının nasazlıqlarından ayırır və video zəng vasitəsilə texnikinizə rəhbərlik edir.

Yerli elektrikçilər üçün yazılmış istismar təlimatı — biz öyrəndik ki, şəbəkədə ilk DC şarj cihazı olan bazarlarda “təlimli quraşdırıcının” uğursuz olur.

Daha böyük saytlar üçün illik baxış: tezlik hədləri, azalma əyriləri və OCPP son nöqtələri uzaqdan yoxlanılır və yenilənir.

Zəif şəbəkələrdə şarj cihazlarını öldürən beş əməliyyat vərdişi

Səhv: qidalandırıcını sərt başlayan böyük mühərriklə paylaşmaq və hər başlanğıcda bir qaralma müşahidə etmək. Sağda: şarj cihazına öz qidalandırıcısını və ya yumşaq işə salma köməkçisini verin; giriş dözümlülüyü davamlı sui-istifadəyə deyil, diplərə dözür.

Səhv: “yanacaq qənaət etmək üçün” dizel generatorunu minimum yüklə işlətmək və sabit tezliyi gözləmək. Sağda: generatoru düzgün yükləyin və ya batareya tamponu əlavə edin; 45Hz-dən aşağı tezlik istənilən tolerantlıqdan kənardır.

Səhv: şkafın hava axını olmayan polad anbara qoyulması və günorta saatlarında deaktivasiya zamanı şəbəkəni günahlandırmaq. Sağda: ventilyasiya sxeminə əməl edin; 95% səmərəlilik hələ də 5% istilik kimi rədd edir.

Səhv: 50Hz və 60Hz fərqli məhsullara ehtiyac olduğunu fərz etsək. Sağda: bir hissə nömrəsi sifariş edin — mikroproqram avtomatik olaraq 45-65Hz izləyir — lakin bizə regionunuzu deyin ki, zavod dəzgahı həmin tezlikdə sınaqdan keçirsin.

Səhv: quraşdırmadan sonra giriş gərginliyi jurnalının dayandırılması. Sağ: girişi davam etdirin; Şəbəkə zamanla daha da pisləşdikdə - yeni zavod, köhnəlmiş transformator - şarj cihazından əvvəl jurnal sizə xəbər verir.

Çətin Gücü olan Üç Bazardan Səslər

Bali, İndoneziyadakı otel və ticarət mərkəzinin sahibi: "Ada şəbəkəmiz hər axşam kondisioner yükü işə düşəndə ​​aşağı düşür. 360 seanslardan keçdi, köhnə şarj cihazı dayandırılacaqdı. OCPP idarə paneli yalnız ingilis dilindədir - əməkdaşlarımız bunu öyrəndi, lakin Bahasa bələdçisi bir həftəyə qənaət edə bilərdi."

Qazaxıstanda magistral stansiyasının operatoru: "Biz dizel ehtiyatı ilə elektrik şəbəkəsi ilə işləyirik. Generator işə düşəndə ​​tezlik 52Hz ətrafında oturur və əvvəlki aqreqatlarımızı işə salırdı. Bu kabinet gözünü belə qırpmırdı. Qıcıqlanma: yayda ekran parıltısı; biz sadə kapot quraşdırdıq."

Keniyadakı logistika şirkəti: "Nayrobi elektrik şəbəkəsi istifadəyə yararlıdır, lakin axşam saat 18:00-da möhkəm çökür. Biz birini üç ay sınaqdan keçirdikdən sonra iki ədəd aldıq. Yeganə nasazlıq 30-cu həftədə səs-küy çıxaran fan idi; ehtiyat beş iş günü ərzində göndərildi.

Alıcıların Bizə Verdiyi Şəbəkə və Uyğunluq Sualları

S: Eyni kabinet 50Hz və 60Hz şəbəkələrində işləyəcəkmi?

A: Bəli. Giriş mərhələsi 45-65Hz əhatə edir və zavod dəzgahı göndərilməzdən əvvəl tam bandı süpürür.

S: Gərginlik nə qədər pis ola bilər?

A: AC380V ±15%, yəni giriş terminallarında təxminən 323V - 437V; bunun altında kabinet özünə zərər verməkdənsə özünü qoruyur.

S: O, dizel generatorunda işləyə bilərmi?

Cavab: Bəli, əgər generatorun ölçüsü 1,5-2x şarj cihazının gücündədirsə və yük altında 45-65Hz tezliyi saxlayır.

S: Çıxış diapazonu nədir?

A: 0-200A-da DC200-1000V, 95% pik səmərəlilik; həm 400V, həm də 800V avtomobillərə xidmət edir.

S: Hansı bağlayıcılar mövcuddur?

A: CCS1, CCS2, GB/T, CHAdeMO və NACS — sifariş verərkən qarışığı bildirin; kabel uzunluğu sətir elementidir.

S: İxrac vahidləri ilə hansı sertifikat gəlir?

A: CE, TÜV, UL, CB və CCC sənədləri ixrac qovluğunda göndərilir.

S: Təqdimat vaxtı və minimum sifariş nədir?

A: 15-20 iş günü, MOQ bir vahid.

S: Zəmanətsiz şəbəkə keyfiyyəti zəmanəti ləğv edirmi?

A: Xeyr. Giriş mərhələsi daxil olmaqla iki illik standart; diaqnozun dürüst qalması üçün daxiletmə hadisələrini qeyd edirik.
