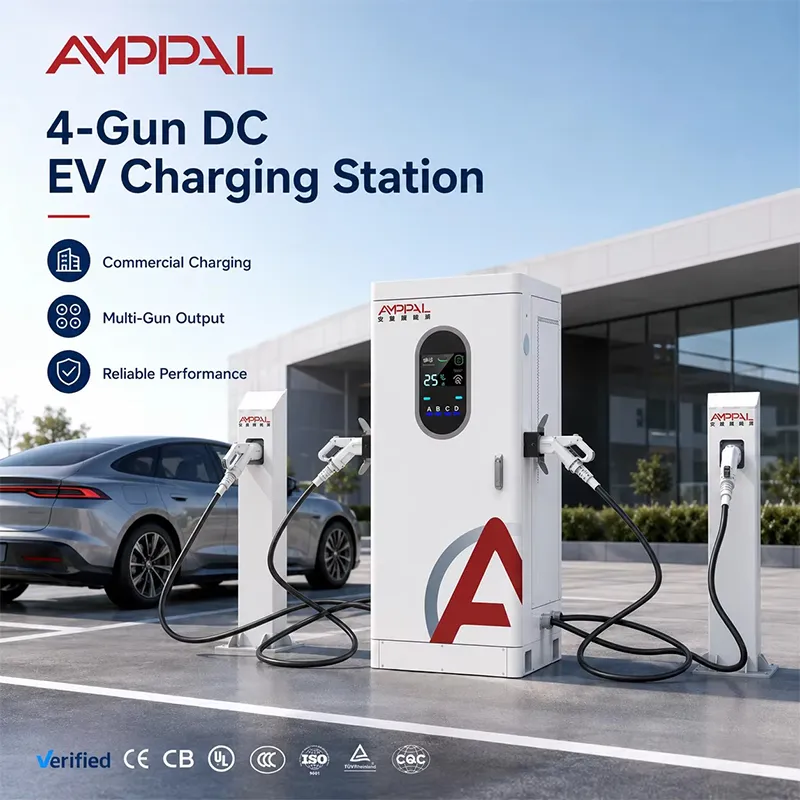

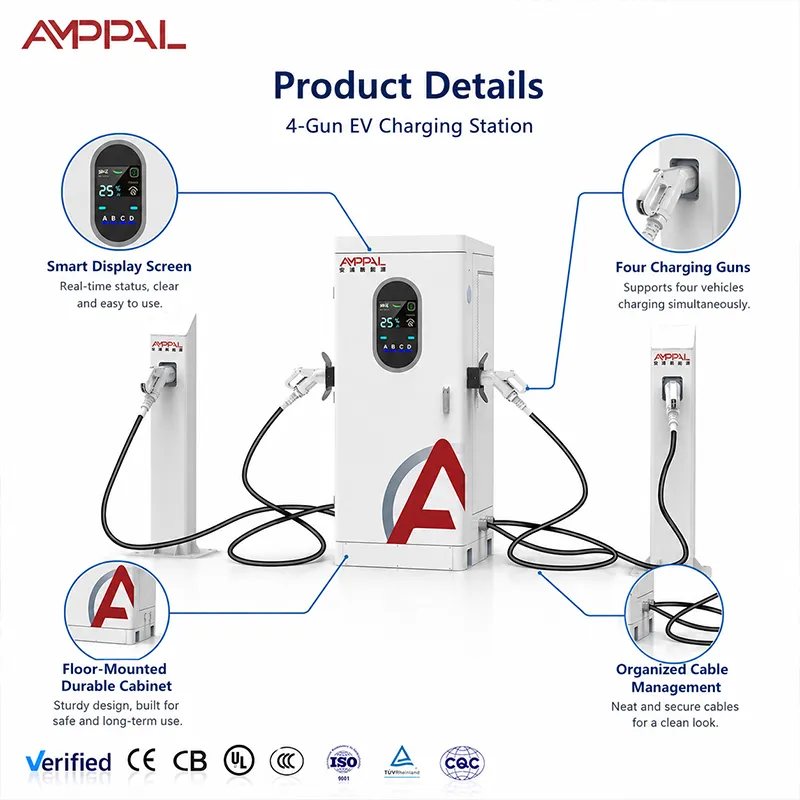

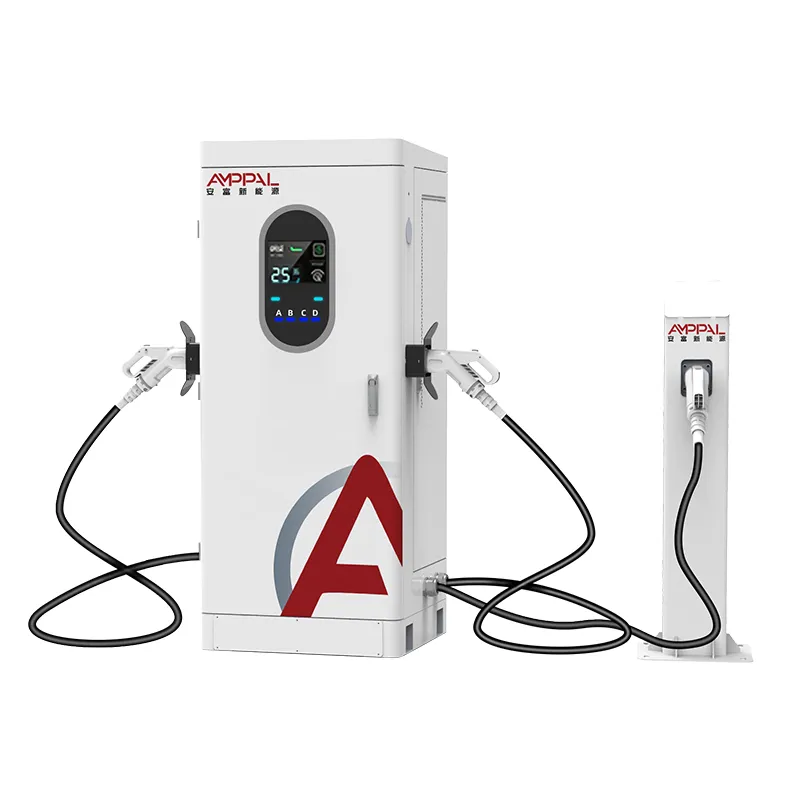

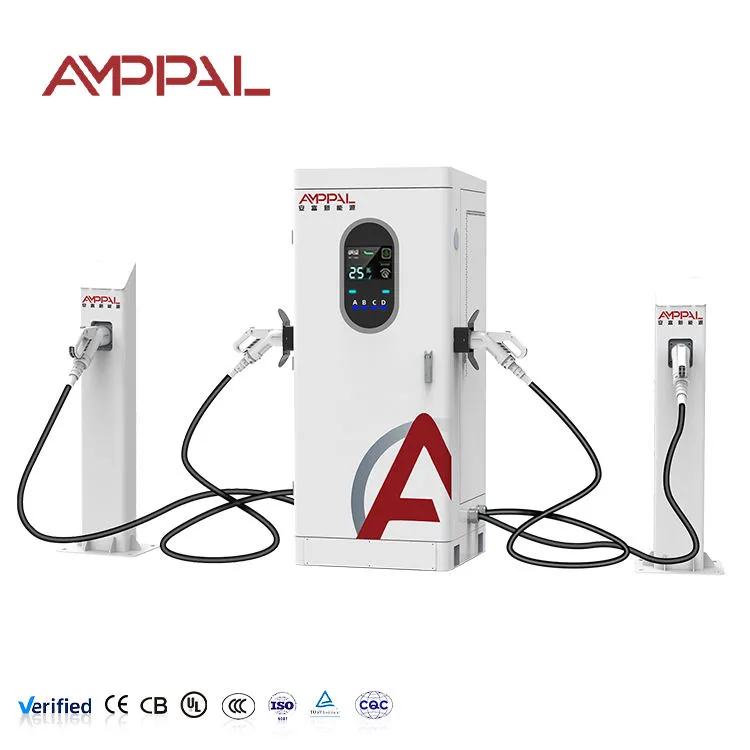

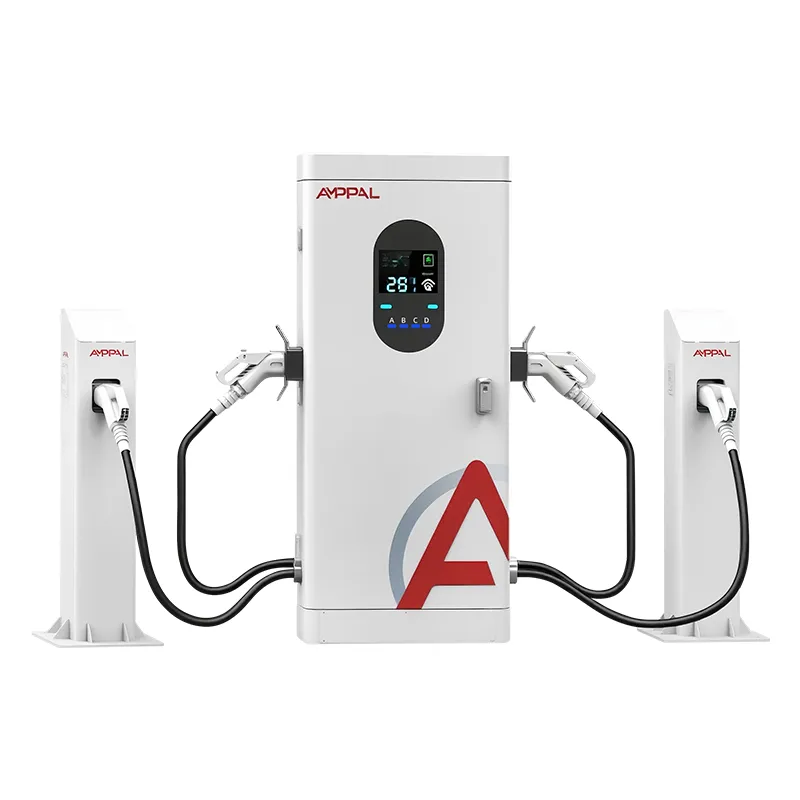

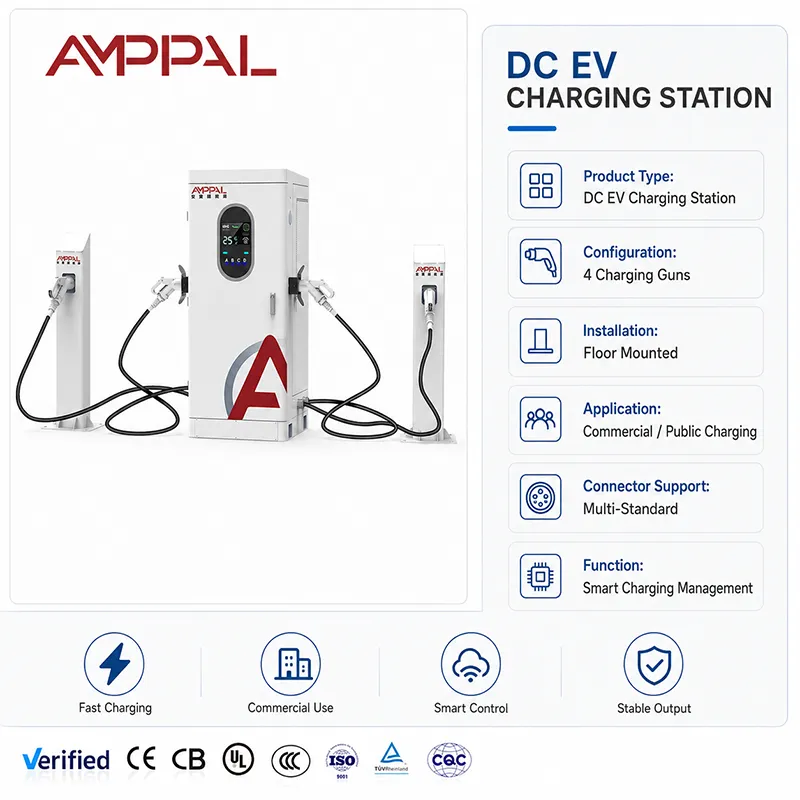

Avtobus və Donanma Anbarları üçün 240 kVt Çox Tüfəngli Yüksək Güclü DC EV Şarj Cihazı

Bir kabinet, dörd silah, üç avtomobil sinfi

Bir taksi, çatdırılma furqonu və şəhərətrafı sedan nadir hallarda eyni anda eyni miqdarda güc istəyir - məhz buna görə sabit çıxışlı şarj cihazı masada pul qoyur. Avtobus və Donanma Anbarları üçün AMPPAL 240 kVt Çox Tüfəngli Yüksək Güclü DC EV Şarj Cihazı 240 kVt gücü dörd silahın (A/B/C/D) arxasına yığır və onu cədvəl üzrə deyil, tələbata görə təhvil verir. 90 kWh paketi olan bir çatdırılma furqonu böyük bir dilim götürə bilər; marşrutunu bitirmək üçün yalnız 20 kVt-saata ehtiyacı olan sedan kiçik bir sedan götürür; 25 dəqiqəlik doldurma üçün bir minib dolu avtomobili qoşulur və ayrılır. Hər kəsə eyni 380V girişdən xidmət verilir və kabinet sadəcə olaraq seanslar başlayan və dayanan kimi yenidən balanslaşdırır.

Bunun həll etdiyi əməliyyat problemi realdır: qarışıq donanmalar gözlənilməzdir. Təmiz “hamı üçün bir güc” kiçik avtomobilləri həddən artıq doldurmaq və böyükləri az yükləmək arasında seçim etməyə məcbur edir. Dinamik ayırma hər bir avtomobilin istifadə edə biləcəyini götürməsinə imkan verir ki, bu da yük maşınının arxasında bir saat gözləmədən istifadəni yüksək saxlayır.

Qarışıq Donanma üçün Dinamik Ayrılma nə edir

Böyük paket, böyük pay: yalnız mikroavtobus qoşulduqda hovuza yaxınlaşır; lot doldurulduqda, hər bir avtomobil hələ də istifadə edilə bilən bir dilim alır - heç bir silah ac qalmır.

Sedanlar yük maşınlarının qarşısını kəsir: 80% bitirən taksi təbii olaraq öz tələbatını azaldır və sərbəst buraxılan enerji daha ağır avtomobillərə axır.

Pik-tarif nəzarəti: OCPP yük idarəetməsi sizə bahalı saatlarda kabinetin ümumi çəkilişini məhdudlaşdırmağa və onu gecə buraxmağa imkan verir.

Dizaynına görə gərginlikdən xəbərdardır: 400V avtomobillər hər biri təxminən 100 kVt-a qədər enerji götürür (250A tavan), 800V avtomobillər 200 kVt-a qədər solo — ekran real bölünməni göstərir.

Kabel həndəsəsi hər bir yuva üçün: yaxın sedanlar üçün 5 m silah, yan limanları olan mikroavtobuslar və ya koridorda park edilmiş yük maşınları üçün 7 m.

Xərclərin bölüşdürülməsi üçün silah başına ölçmə: hər bir donanma şöbəsi OCPP hesabatından öz enerjisini ödəyir.

Texniki Spesifikasiyalar

Avtomobil 240kVt-lıq Şkafı Yaxşı Qarışdırır

Son mil çatdırılma meydançaları: furqonlar bir gecədə dərin yüklənir, kuryer avtomobilləri qaçışlar arasında yüklənir.

Sürüşmə qovşaqları: sürücülər növbədən sonra tez-tez gəlirlər; 20-30 dəqiqəlik seanslar fırlanmanı sürətləndirir.

Baxım parkında bir neçə elektrik yüngül yük maşını ilə şirkət avtomobil parkları.

Şəhərətrafı enerji doldurma meydançaları sərnişinləri çatdırılma furqonları və arabir uzun mənzilli SUV ilə qarışdırır.

Nəqliyyat vasitələrinin şəhər avtomobillərindən tutmuş 12 yerlik furqonlara qədər dəyişən turist və servis depoları.

Ortaq Hovuzla Pik və Pikdənkənar Planlaşdırma

Hər sayt üçün bölüşdürmə qaydasını təyin edin: hətta ədalət üçün bölün, sürətə görə ilk gələnə birinci xidmət və ya həmişə vaxtında getməli olan avtomobil sinfi üçün prioritet, məsələn, gecə çatdırılması. Nəzarətçi hər bir qoşulmuş silahı davamlı olaraq yenidən qiymətləndirir, beləliklə, taksi 80% ilə ayrıldıqda onun payı bir-iki saniyə ərzində mikroavtobusa sürüşür.

Tarif oyunu üçün qaydanı OCPP cədvəli ilə birləşdirin: məsələn, 16-9pm pik zamanı ümumi çəkilişi 160kVt-a çatdırın və gecə yarısından sonra tam 240kVt buraxın. Kabinet qapağa tabe olur və işğal edilmiş silahlar arasında icazə verilən hər şeyi bölüşdürür. Planlaşdırarkən 250A tavanını xatırlayın: 400V-də tək avtomobil 100kVt-a yaxın zirvəyə çatır, 800V-da 200kW-a yaxın - tam 240kV-luq an yüksək gərginlikli, tam hovuz anıdır, hər bir fiş üçün söz deyil.

5 m/7 m kabel seçimi əməliyyatın bir hissəsidir, sonradan düşünülmüş deyil. Körfəzlərinizi ölçün: mikroavtobuslar tez-tez solda yan quraşdırılmış portlar, arxada sedanlar, öndə isə yük maşınları olur. 7 metrlik silahları port çeşidinin ən yüksək olduğu yerə qoyun və proqnozlaşdırıla bilən yaxın boşluqlar üçün 5 metrlik silahları saxlayın. Hər mövqe üzrə qarışıq kabel sifarişləri fabrikdən standartdır.

Duz spreyindən şoka: bu kabinetin keçdiyi sınaqlar

Korpusa və silahlara 96 ​​saatlıq duz spreyi — Körfəz alıcılarımızın öz bələdiyyələrinə təqdim etdikləri hesabat.

CE, TUV, UL və CB sertifikatları ilə tam kabinetli EMC və dielektrik tip testləri.

50C ətraf mühitin termal islatması və azalma əyrisi təlimatda dərc edilmişdir.

Möhürlər və bezlər üzərində IP54 giriş testləri; kabinet Cənub-Şərqi Asiyada musson mövsümündə sağ qaldı.

Tender sənədləri üçün mövcud olan vahidə görə seriyalaşdırılmış sınaq qeydləri.

Dörd Silahlı Şkaf üçün Montaj Xətti Qeydləri

1. TRUMPF lazerlə kəsilmiş və CNC-əyilmiş korpus, toplu duz-sprey nümunəsi ilə tozla örtülmüşdür.

2. DC montaj xəttində PCBA — AC-dən ayrı bir mərtəbədir, ona görə də ortaq alətlər və ya çirklənmə yoxdur.

3. Fırlanma anı ilə idarə olunan şin və modul montajı; vahid başına qeyd olunan birləşmələr.

4. Hər mövqedə tapança naqilləri: kontaktorlar, ölçmə və bütün dörd zolaqda gərginliyin azaldılması.

5. Firmware flash və test backend qarşı OCPP handshake.

6. Vahid başına loglar olan yük bankında tam yüklə yanma.

7. Yekun QC və seriallaşdırma.

8. Qablaşdırmaya təhvil - 15-20 iş günü təhvil müddəti bütün bu zənciri əhatə edir və fabrikin illik 1 milyondan çox vahid gücü xətti dolu saxlayır.

Donanma Qarışığınıza Gücün uyğunlaşdırılması

Əvvəlcə donanmanızın axşam tələbini hesablayın: nəqliyyat vasitələrini, orta paket ölçüsünü və onların oturduğu saatları sayın. Axşam saat 19:00-da gələn hər biri 80 kVt-saat olan səkkiz furqonunuz varsa, səhərə qədər hərəkət etmək üçün 640 kVt-saat lazımdır. 240 kVt-lıq bir şkaf saatda təxminən 240 kVt/saat tam çıxış təmin edir, beləliklə, iki-üç saat konsentrasiyalı doldurma və bir gecəlik koniklik onu əhatə edir.

Bu kabinet səhv cavabdır: əgər donanmanız hər seansda 150 kVt-dan çox güc tələb edən bütün ağır yük maşınlarıdırsa, sizə ortaq zolaqlar deyil, xüsusi yüksək güclü qurğular lazımdır. Saytınız yalnız kiçik avtomobilləri işlədirsə, 120 kVt və ya 160 kVt gücündə dörd silah şkafı daha az xərclənir və daha az tullantı alır. Şəbəkə sizə yalnız 100 kVt verirsə, heç bir 240 kVt şkaf dürüst deyil - şarj cihazından əvvəl əlaqəni ölçün.

Factory-Direct burada əslində nə deməkdir

Siz ticarət masası deyil, fabrikdən alırsınız: Zhejiang Anfu New Energy Technology Co., Ltd., 2014-cü ildə yaradılmış, 260+ işçisi, milli səviyyəli "kiçik nəhəng" mütəxəssis müəssisəsi.

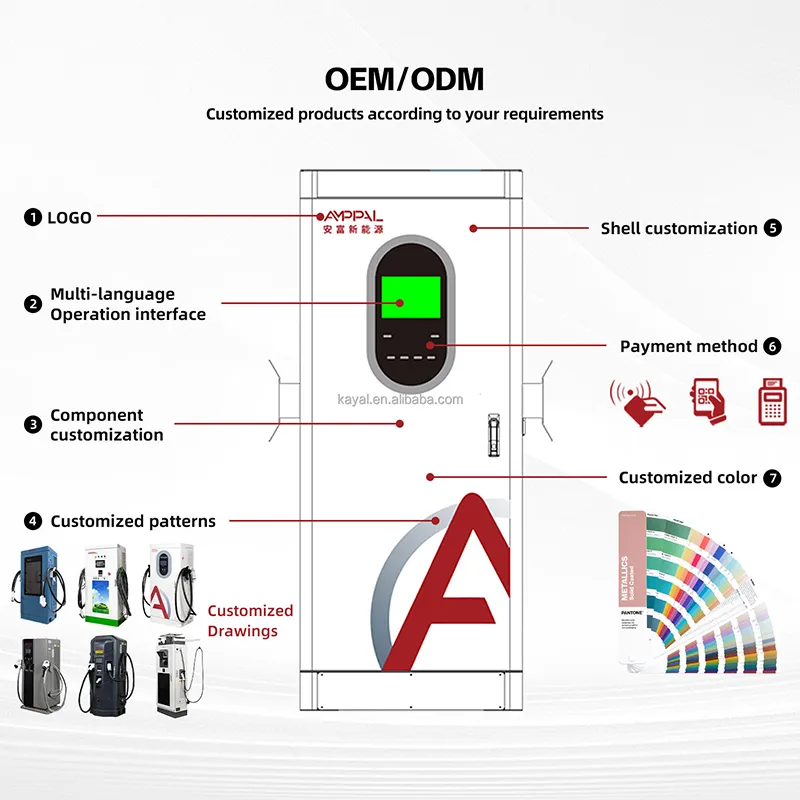

OEM/ODM: boya, loqo, silah etiketləri və sifarişlə konfiqurasiya edilmiş arxa uç adlandırma; Modelə görə MOQ təklifdə var.

15-20 iş günü iş vaxtı, yuxarıdakı montaj xətti vəd deyil, sübut kimi.

Sertifikatlar tender üçün hazırdır: CE, TUV, UL, CB, CCC — 40+ ixrac ölkəsində istifadə etdiyimiz eyni dəst.

Əməliyyat etibarlılığı: öz komandamız tərəfindən idarə olunan 200-dən çox stansiya, Səudiyyə NEOM-da 500 maye ilə soyudulmuş qurğu, 2024-cü ilə qədər ümumi olaraq 1 milyondan çox ədəd çatdırılır.

Çox Vahid Sayt Sifarişləri üçün Qablaşdırma və Logistika

Hər bir şkaf təxminən 2,0 x 0,95 x 1,0 m ölçüdə, köpüklə kəsilmiş tapança bölmələri olan taxta yeşikdə dik vəziyyətdə göndərilir; ümumi çəki göndərilməzdən əvvəl qablaşdırma siyahısında qeyd olunur. Çox bölməli sayt sifarişləri üçün biz istehsal sahələrini planlaşdırırıq ki, bütün qutular bir göndərmə pəncərəsində qalsın.

Konteynerin planlaşdırılması hər sifariş üçün təsdiqlənir - 40 fut hündürlükdə qərargah standart anbarımızın altında ard-arda altı yeşik daşıyır və biz hər dəfə planı faktiki qutu ölçüləri ilə yenidən yoxlayırıq, çünki aksesuar dəstləri dəyişir.

Yueqing-dən FOB, CIF, CFR və ya DDP; ixrac sənədləri (qaimə-faktura, qablaşdırma vərəqi, konosament, mənşə sertifikatı) masamız tərəfindən hazırlanır. İlk dəfə donanma alıcıları gömrük yoxlama siyahısını əvvəlcədən alırlar.

240kW Qarışıq Donanma Şkafı üçün Satış Sonrası

İki il, modullar və silahlar daxildir. Qarışıq donanma saytları birləşdiriciləri daha sərt dövrə vurur; ən işlək mövqedə üç il ətrafında silah dəyişdirilməsini büdcə.

Zhejiang zavodundan ehtiyat hissələrinə 48 saatlıq göndəriş.

Ayırma məntiqi dəyişiklikləri üçün uzaqdan OCPP diaqnostikası və proqram təminatı yeniləmələri.

İllik yoxlama siyahısı: filtrlər, şin fırlanma momenti, silah kontaktları və kabel gödəkçəsinin yoxlanışı — donanmalar kabelləri dolduruculardan daha sürətli öldürür.

Mühəndis ilə istismara çağırış; biz də komandanıza bölüşdürmə qaydalarını izah etmək üçün əməliyyat görüşünüzə qoşuluruq.

Dörd Silahlı Şkafda Gündəlik Yoxlamalar

Səhv: səhər növbəsinin yavaş bir silah hiss edəcəyini düşünsək. Sağda: OCPP tablosuna 30 saniyəlik baxış – adi enerjisinin yarısına xidmət edən silah kontakt və ya kabel əlamətidir.

Səhv: axşam mikroavtobusu tələsik zamanı hətta bölünməni təyin etmək. Sağ: pik pəncərələrdə prioritet və ya ilk gələn qaydalar, hətta bir gecədə bölünür.

Səhv: 7 m kabelləri bütün gün qoburda möhkəm bükmək. Sağda: boş döngələr; 7 m kabellər daha çox əyilir və ilk olaraq qobur ucunda köhnəlir.

Səhv: şkafın təzyiqli yuyucu ilə yuyulması. Sağda: qutuda nəm parça; IP54 reytinqi jetləri deyil, yağışı idarə edir.

Səhv: LED lent rənginə məhəl qoymamaq, çünki "heç kim oxumur". Sağ: sürücülər bunu oxuyur; qrup növbəyə hansı silahın boş olduğunu söyləyir və boş dövrəni kəsir.

Qarışıq Donanma Operatorlarından Sahə Hesabatları

Hollandiyada son mil çatdırılma operatoru altı furqon və dörd kuryer avtomobilini bir kabinet vasitəsilə idarə edir. Mikroavtobusun mövqeyində prioritet qayda onun səhər saat 6-da göndərilməsini təyin etdi - furqonlar dolu yola düşür, kuryerlər gün ərzində yetişir. Onun şikayəti: 2-ci həftədə elektrikçinin fazası dəyişdi, kabinetin faza monitoru dərhal işarələdi; ekran oxunuşu xidmət zəngini yadda saxladı.

Mexico City-də gəzinti mərkəzinin meneceri bir həftəlik tablosuna baxdıqdan sonra hətta bölünmüşdən birinci gələnə keçdi; gündə sessiya sayı 38-dən 51-ə yüksəldi. Xarici zolaqda 7 m-lik silah daim istifadə olunur. Kiçik narahatlıq: sürücülər ekranda görünən taymer istəyirdilər - o, mövcuddur, lakin onun iki sürücüsü bunu heç vaxt görməmişdi.

Türkiyədə şəhərətrafı ticarət mərkəzi şəhərətrafı sedanları və texniki xidmət furqon parkını birləşdirir. Qeyri-pik planlaşdırma tələb ödənişini kifayət qədər azaldıb ki, kabinet dörd ay ərzində öz nəzarətçisinin təkmilləşdirilməsi üçün ödəyib. Kiçik bir şikayət: qışda ekran reaksiyası 5C-dən aşağı yavaşlayır, o, LCD xüsusiyyətlərini izah etdikdən sonra bunu qəbul etdi.

Donanma Əməliyyatları haqqında FAQ

S: 240 kVt-lıq bir kabinet 400 V mikroavtobusu tam sürətlə doldura bilərmi?

A: 250A çıxış tavanı 400V avtomobili təxminən 100kVt-a qədər məhdudlaşdırır. Tam 240 kVt-a 800V sinifli avtomobillər və boş hovuz lazımdır — donanma riyaziyyatını marketinq nömrəsinə deyil, cari limit ətrafında planlaşdırın.

S: Bir avtomobilin hovuza girməsini necə dayandıra bilərəm?

Cavab: Paylaşılan saatlar ərzində hətta bölünmədən və ya birinci çıxmalı olan sinif üçün prioritetdən istifadə edin. OCPP sizə qaydanı uzaqdan dəyişməyə imkan verir, ona görə də bir həftə sınaqdan keçirin və hər silah məlumatını oxuyun.

S: Pik tariflərin məhdudlaşdırılması həqiqətən pula qənaət edirmi?

Cavab: Bəli, əgər tarifiniz tələb ödənişlərini daşıyırsa. Pik pəncərələrdə ümumi çəkilişin 160 kVt-a qədər məhdudlaşdırılması faktura tələbini əhəmiyyətli dərəcədə azalda bilər; enerji hələ də daha gec və daha ucuz gəlir.

S: Mikroavtobuslar üçün hansı kabel uzunluğu?

A: Liman tərəfini ölçün. Bir çox mikroavtobus solda yüklənir; 7 metrlik silah hər iki keçid mövqeyindən sol tərəfdəki limana çatır. 5m uyğun sedanlar park edilmiş burun.

S: CCS2, GB/T və CHAdeMO silahlarını bir kabinetdə qarışdıra bilərəmmi?

Cavab: Bəli — sifariş zamanı dörd mövqe birləşdirici ilə konfiqurasiya edilə bilər (CCS1/CCS2/GB/T/CHAdeMO/NACS). Bizə donanma qarışığınızı deyin və biz hər mövqeyə təyin edirik.

S: -25C-də nə baş verir?

A: Şkaf -25C ətraf mühitə uyğun olaraq qiymətləndirilib və normal işə başlayır; silah kabelləri soyuqda sərtləşir, buna görə də ekipajlar sıx rulonlardan çəkinməlidirlər. Daha sərt sahələr üçün geniş temperatur modulları mövcuddur.

S: Baxım tək silah qurğusundan nə ilə fərqlənir?

A: Yoxlamaq üçün daha çox bağlayıcı. İllik yoxlama siyahısı bütün dörd silah kontaktını və kabel gödəkçələrini əhatə edir; modulların özləri eyni isti dəyişdirilə bilən hissələrdir.

S: İki kabinetli sifariş üçün vaxt?

A: depozitdən 15-20 iş günü; çox bölməli sifarişlər bir istehsal yuvasını paylaşır ki, qutular birlikdə göndərilir.
