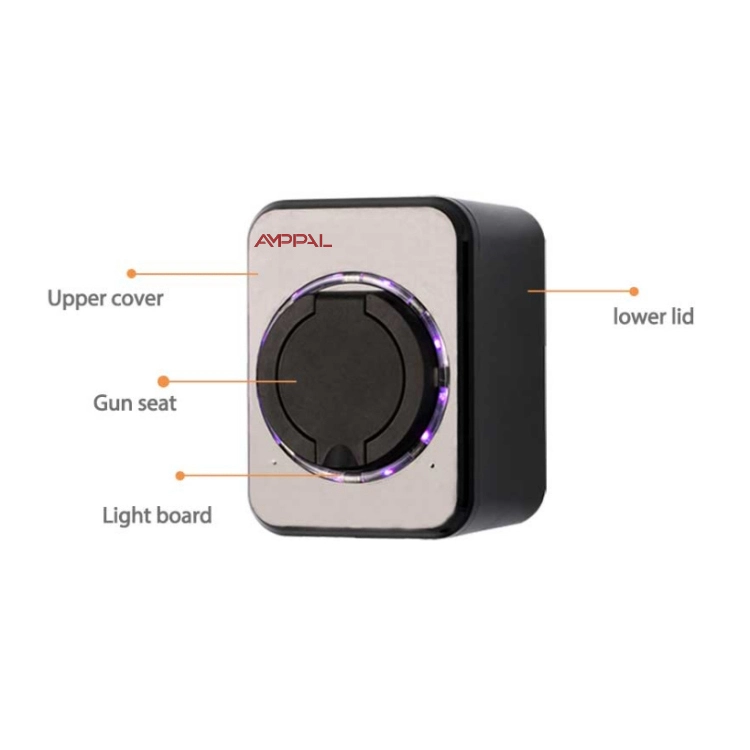

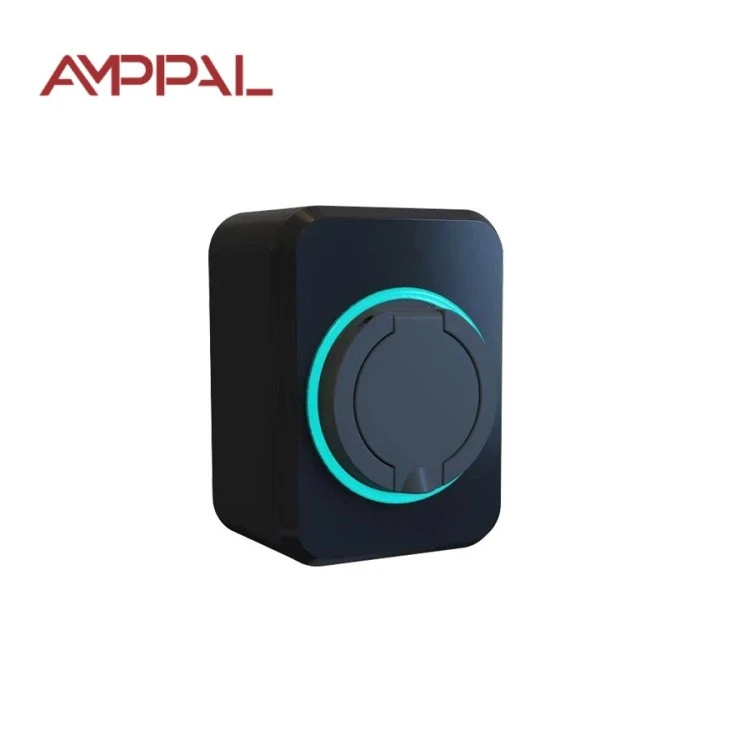

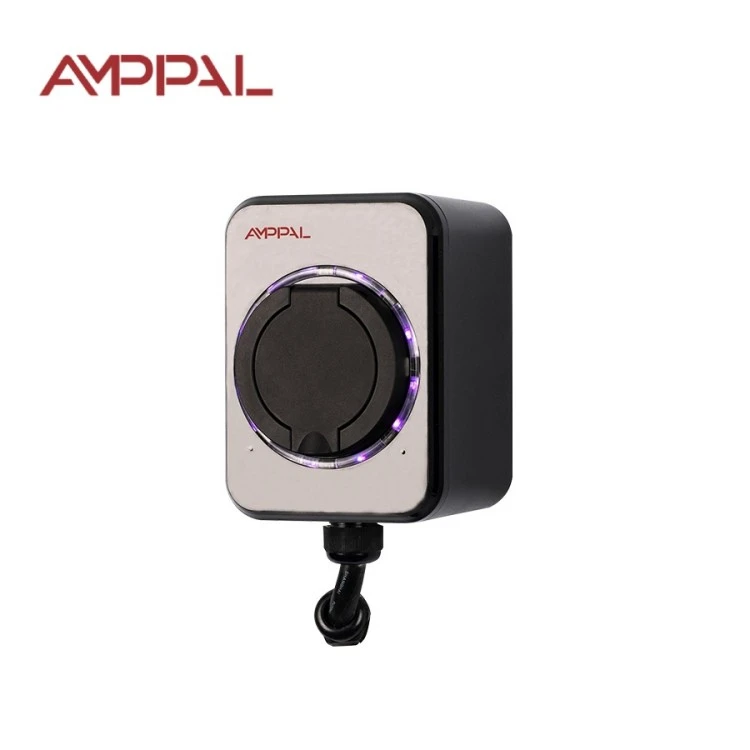

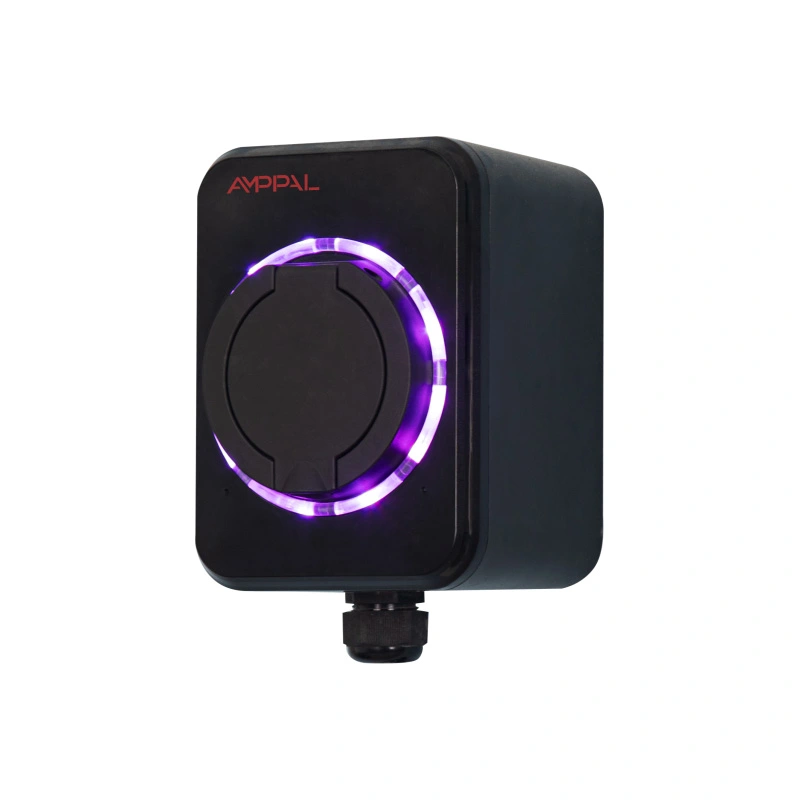

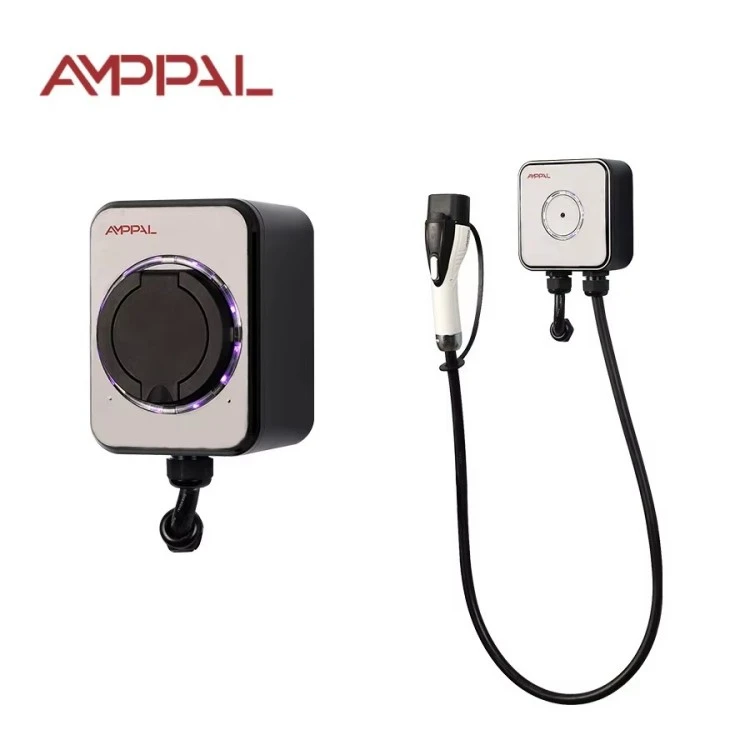

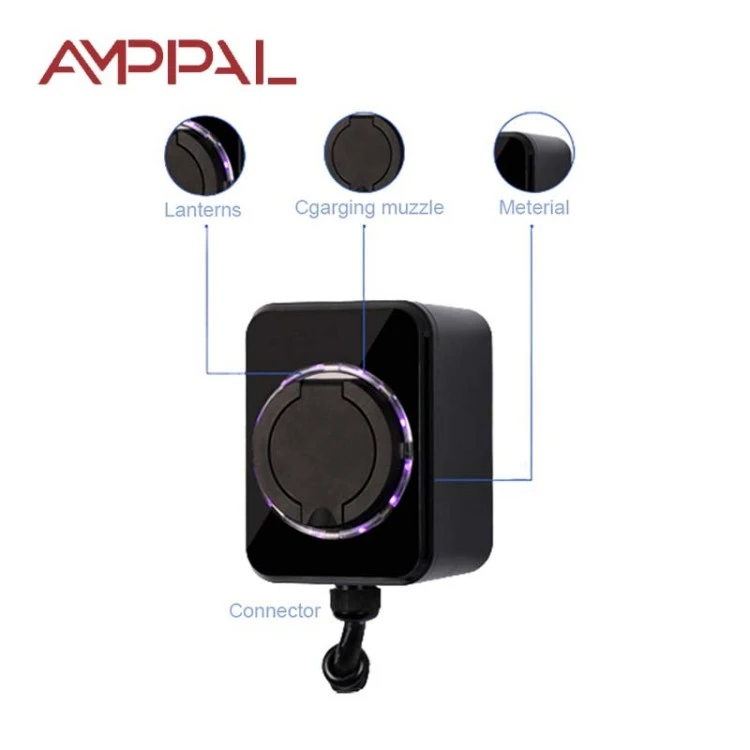

3,5 kVt standart divara quraşdırılmış AC EV şarj cihazı

Bu şarj cihazı nədir və kimlər üçün tikilmişdir

İxrac bazarlarımızda ilk dəfə EV sahiblərinin əksəriyyətinin daha sürətli şarj cihazına ehtiyacı yoxdur; onlara daha təhlükəsiz birinə ehtiyac var. AMPPAL Standart 3,5 kVt divar qutusu (Model AF-AC-3,5-B-A-O-1-SE) evdə gecəlik enerji doldurmağa şəbəkəsiz, ekransız, mənasız cavabdır. O, adi məişət dövrəsinə qoşulur, siz yatarkən kiçik akkumulyatorlu avtomobili doldurur və iş bitdikdən sonra dayanır.

220VAC-də 16A-da qurğu əksər ölkələrdə normal yaşayış yuvası döngəsinin daşıya biləcəyini dəqiq şəkildə çəkir. Bu tək qərar evdə şarj quraşdırma ağrılarının ən ümumi mənbəyini aradan qaldırır: yeni 32A xüsusi xətti işə salmaq ehtiyacı. Köhnə bir paylama lövhəsi olan bir mənzil və ya nazik bir kabel ilə qidalanan bir qaraj üçün 3,5 kVt çox vaxt yeganə real seçimdir.

Fikir düşünülmüşdür: daha az xüsusiyyət, daha az uğursuzluq nöqtəsi. Yenilənəcək proqram yoxdur, bulud hesabı yoxdur, itiriləcək WiFi parolu yoxdur. Quraşdırın, qoşun və bu gün olduğu kimi 2036-cı ildə də eyni işləyir.

Bu kiçik divar qutusunun doğru əldə etdiyi altı şey

Standart 16A dövrə üzərində işləyir, buna görə də əksər evlər yenidən naqillərdən tamamilə qaçır; elektrikçinin işi xüsusi bir çıxış və qalıq cərəyan cihazı əlavə etmək üçün azalır.

UL94 V-0 alov gecikdirən termoplastik korpus: plastik nə vaxtsa alovlanırsa, o, 10 saniyə ərzində yanmağı dayandırır və yanan materialı yerə damlatmır.

IP54 mühafizəsi örtük qutusu olmadan yağış sıçramalarından, tozdan və qarajın rütubətindən qoruyur.

CE işarələnmiş və IEC 61851-1:2017 standartına uyğun sınaqdan keçirilmişdir, rejim-3 pilot protokolunun əksər Avropa AC nöqtələrinə istinad edir.

-20°C ilə +50°C arasında qiymətləndirilib, buna görə də Rusiya qışında isidilməmiş qaraj və Yaxın Şərq yayında kölgəli divar hər ikisi işləyir.

Heç bir şəbəkə modulu sındırmaq, konfiqurasiya etmək və marşrutlaşdırıcı öləndə işləməyi dayandıran heç bir şey demək deyil.

Texniki Spesifikasiyalar

Bu şarj cihazı hara uyğun gəlir

Sıfır aylıq abunə ilə sahibinin sadəcə səhər yeməyinə qədər avtomobili doldurmasını istədiyi tək ailəli evlər.

Bort doldurucuları nadir hallarda 16A-dan çox enerji qəbul edən kiçik batareyalı EV-lər və plug-in hibridləri (10-25 kVt/saat).

Kirayə mənzillər, burada ev sahibi ucuz, müdaxiləyə davamlı şarj nöqtəsi və sayğac vasitəsilə hesablar təqdim edir.

İstirahət evləri və bağ evləri ayda bir neçə gün istifadə olunur, burada 7 kVt-lik bir xətt pul xərclənərdi.

Sürücülər yatarkən 8-10 saat şarj edən kiçik mikroavtobuslar bir gecədə depoda dayandı.

Doldurma Seansı Addım-addım Necə Olur

Doldurma IEC 61851-1 rejimi-3 əl sıxma ilə aparılır. Siz şəbəkəyə qoşulduqda divar qutusu idarəetmə naqilindən aşağıya 1 kHz pilot siqnal göndərir; avtomobil vəzifə dövrünü dəyişdirərək cavab verir və iki tərəf cərəyanla razılaşır. Maşın hazır deyilsə, qutu sadəcə gözləyir - qığılcım yoxdur, təxmin yoxdur.

Avtomobil 16A qəbul etdikdən sonra batareya idarəetmə sistemi sönməyi tələb edənə qədər qutu həmin cərəyanı saxlayır. Bölmə dövrəni davamlı olaraq izləyir və inteqrasiya olunmuş qalıq cərəyan mühafizəsi sızma aşkar edərsə, sessiyanı söndürür. Avtomobil dolu olduğunu bildirdikdə, qutu sıfıra enir və pilot işıq ardıcıllığı bitir.

İçəridə sayğac və ya hesablama məntiqi yoxdur; elektrik enerjisi evinizin sayğacından çaydan kimi keçir və kommunal xidmət haqqını göstərir. Standart ailənin əsas məqamı budur: şarj cihazı divarın içində yox olur.

CE, IEC 61851-1 və Alov gecikdirən sual

V-0 reytinqi dekorativ deyil, qazanılır: korpus qarışığı şaquli yanma kamerasında sınaqdan keçirilir və alov damcıları olmadan 10 saniyə ərzində öz-özünə sönməlidir.

IEC 61851-1:2017 uyğunluğu hər istehsal partiyasında yoxlanılan nəzarət pilot funksiyasını, həddindən artıq cərəyan davranışını və təcili dayandırma reaksiyasını əhatə edir.

CE işarəsi Zhejiang fabrikində saxlanılan, sınaq hesabatları və komponent bəyannamələri daxil olmaqla audit üçün açıq olan tam texniki fayla əsaslanır.

IP54, rəsmdə nəzərdə tutulmayan, kalibrlənmiş su püskürtmə testi və toz kamerası ilə təsdiqlənir.

-20°C və +50°C arasında temperatur dövriyyəsi, daşınmadan əvvəl birləşdirici və möhürlə bağlı problemləri tutmaq üçün nümunə vahidlərində işləyir.

Hər bir vahid xəttin sonunda hipot (dielektrik gücü) testi alır; test qeydi seriya nömrəsinə qarşı saxlanılır.

AMPPAL Zavodunda Səkkiz Addım

İstehsal 2024-cü ildə bir milyondan çox şarj vahidi göndərilən Zhejiang kampusunda aparılır; FANUC robot hüceyrələri və TRUMPF lazer kəsmə metal braket hissələrini idarə edir.

1. V-0 dərəcəli termoplastik korpus qabıqlarına enjeksiyonla qəliblənmişdir.

2. İdarəetmə lövhəsi SMT xəttində yerləşdirilir və yenidən lehimlənir.

3. Hər bir lövhə proqramlaşdırılıb və onun pilot-siqnal çıxışı istinad avtomobil simulyatoru ilə ölçülür.

4. Güc bölməsi, kontaktor və idarəetmə lövhəsi bazaya yığılmışdır.

5. Korpus IP54 contası və fırlanma momenti ilə yoxlanılan vintlər ilə möhürlənib.

6. Hipot testi izolyasiyanın bütövlüyünü təsdiqləmək üçün yüksək gərginlik tətbiq edir.

7. Bölmələr erkən nasazlıqları aşkar etmək üçün 45°C-lik yanma kamerasında bir neçə saat isladılır.

8. Son yoxlama, CE etiketinin tətbiqi və karton qablaşdırma QC möhüründən əvvəldir.

3,5 kVt sizin üçün uyğundur, yoxsa yox?

Avtomobiliniz gecə ən azı altı saat evdə dayanırsa, batareyanız təxminən 40 kVt/saatdan aşağıdırsa və paylayıcı lövhəniz köhnədirsə və ya artıq doludursa, bu şarj cihazını seçin. 16A yük naqillərdə yumşaqdır, şəbəkədə yumşaqdır və əsəblərinizə qarşı yumşaqdır: səhv gedə biləcək çox az şey var.

İndi dürüst hissə. Gündə 150 ​​km sürsəniz və gündüz əlavə etməyə ehtiyacınız varsa, avtomobilinizin bort doldurucusu 7 kVt gücü qəbul edirsə və panelinizin ehtiyat gücü varsa və ya tətbiqə nəzarət, hesab göndərmə və ya çox istifadəçi girişi istəyirsinizsə, bu yanlış məhsuldur. Avtomobilinizin yeyə biləcəyindən daha çox nömrə almaq sizə kabeldəki istilikdən başqa heç nə almır.

Satın almadan əvvəl avtomobilinizin təlimatında yerləşdirilmiş şarj cihazının reytinqini yoxlayın; şarj cihazını marketinq vərəqinə deyil, avtomobilə və dövrəyə uyğunlaşdırın. Şəbəkəyə ehtiyacınız olacağını artıq bilirsinizsə, bu ailəni atlayın və OCPP stansiyalarına baxın.

AMPPAL-dan Alış No-Name Qutuya qarşı

Çatdırılma müddəti sifarişin təsdiqindən sonra 15-20 iş günüdür, toplu istehsal çatdırılma tarixiniz ətrafında planlaşdırılır.

MOQ ayrı-ayrılıqda müzakirə olunur; sınaq üçün kiçik bir ilk sifariş yeni distribyutorlar üçün normaldır.

OEM sorğuları müntəzəmdir: loqotipiniz, rənginiz, etiketiniz, dərslik diliniz.

Sertifikatlaşdırma sənədləri (CE bəyannaməsi, IEC 61851-1 test hesabatı) göndərmə ilə birlikdə verilir.

Zavod 260+ işçisi olan və 40+ ölkəyə ixrac edən milli səviyyəli ixtisaslaşmış və innovativ “kiçik nəhəng” müəssisədir.

Qablaşdırma, Paletləşdirmə və Göndərmə

Hər bir şarj cihazı montaj şablonu, vintlər və çap kitabçası daxil olmaqla, təxminən 2,8 kq ümumi çəkisi ilə təxminən 31 × 21 × 19 sm ölçülü köpüklə doldurulmuş karton qutuda göndərilir. Nümunələrin hava ilə daşınması zamanı kiçik ayaq izi vacibdir.

Kartonlar dəniz daşımaları üçün altlıqlara yapışdırılır; 20 futluq konteyner təxminən 1000 ədəd və 40HQ təxminən 2100 ədəd tələb edir, beləliklə vahid başına konteyner xərcləri aşağı qalır.

Biz EXW, FOB Ningbo və ya CIF-dən sitat gətiririk və kommersiya faktura, qablaşdırma siyahısı, mənşə sertifikatı və CE sənədləri ilə göndəririk. Dəniz, hava və kuryer hamısı mövcuddur.

Çatdırılmadan Sonra Zəmanət və Dəstək

İki illik standart zəmanət doldurma funksiyasını və istehsal qüsurlarına qarşı daxili komponentləri əhatə edir.

Prioritet ehtiyat hissələri zəmanət halları üçün 3-5 iş günü ərzində göndərilir.

RMA sadədir: nasazlığın fotoşəkili və ya videosu, diaqnozumuz, sonra dəyişdirmə və ya təmir qərarı.

İllik yoxlamanı tövsiyə edirik: havalandırma deliklərini tozdan təmizləyin, kabel örtüyünü yoxlayın və divar mötərizəsini yenidən sıxın.

İngilis dilli satış sonrası mühəndislər bir iş günü ərzində cavab verirlər və biz tam Standard ailəsi üçün ehtiyat hissələrini ehtiyatda saxlayırıq.

Yanlış və Doğru: Önəmli Gündəlik Vərdişlər

Səhv: şarj cihazını çaydanı da qidalandıran ümumi rozetkaya qoşmaq. Sağda: 30 mA Tip A qalıq cərəyan cihazı olan xüsusi 16A dövrə.

Səhv: köhnəlmiş və ya əyilmiş kabel ilə doldurmaq və ən yaxşısına ümid etmək. Sağda: kabelin və fişin hər ay tez vizual yoxlanması.

Səhv: qutunu açıq yağışda quraşdırmaq, çünki IP54. Sağda: kornişin altında və ya qarajda montaj, reytinqi həyat tərzi deyil, arxa dayanma kimi qəbul edin.

Səhv: şarj edərkən kabeli qarmaq üzərində möhkəm bükmək. Sağda: kabeli düz qoyun ki, sərin olsun.

Yanlış: seansdan sonra yanan qoxuya və ya isti fişə məhəl qoymamaq. Sağda: şəbəkədən ayırmaq, istifadəni dayandırmaq və seriya nömrəsi ilə dəstəyə zəng etmək.

Üç Bazardan Sahib Əlaqəsi

Nayrobidəki boda-boda donanmasının sahibi 2025-ci ilin əvvəlində elektrikli motosikletləri bir gecədə doldurmaq üçün dörd ədəd aldı. Qutu doqquz ayda bir dəfə xarab olmayıb; onun yeganə şikayəti çatışmayan status işığıdır - o, velosipedin ekranından şarjı yoxlayır.

Meksikanın Monterrey şəhərində bir mühəndis, 28 kVt/saat batareyası olan yığcam EV üçün qarajında ​​birini idarə edir. O, quraşdırmanın panelin yenilənməsinə ehtiyac olmadığını bəyənir; o gileylənir ki, divar mötərizəsi bərkidilib, ona görə də onu qarajlar arasında aparanda ikinci dəst dəliyi qazmalı oldu.

Xorvatiyanın Split şəhərində bir təqaüdçü ayda iki və ya üç gün tətil evində plug-in hibriddən ödəniş alır. Onun rəyi: şarj cihazının özü görünməzdir, bu, onun istədiyi kimi idi, baxmayaraq ki, təlimatın qırx səhifə əvəzinə bir səhifəlik sürətli başlanğıc olmasını arzulayır.

Tez-tez verilən suallar

S: Hansı avtomobillər bu şarj cihazı ilə işləyir?

Cavab: Tək fazalı 16A enerji doldurmanı qəbul edən və sifariş verərkən göstərdiyiniz rozetka və ya kabel variantından istifadə edən istənilən EV və ya plug-in hibrid.

S: İnternetə və ya proqrama ehtiyac varmı?

A: Xeyr. Şəbəkə modulu ümumiyyətlə yoxdur; təmiz qoşub dolduran cihazdır.

S: Onu özüm quraşdıra bilərəmmi?

A: Əsasən dövrəni təsdiqləmək və qalıq cərəyan cihazını əlavə etmək üçün lisenziyalı elektrikçini tövsiyə edirik.

S: UL94 V-0 əslində nə deməkdir?

A: Korpus plastiki şaquli yanma testində 10 saniyə ərzində öz-özünə sönür və yanan materialı damlatmır.

S: Tam şarj nə qədər vaxt aparır?

A: 40 kWh batareya üçün təxminən 11 saat; 15 kWh plug-in hibrid üçün 4-5 saat.

S: Elektrik kəsildikdə nə baş verir?

Cavab: Şarj cihazı enerji təchizatı ilə birlikdə sönür və enerji qayıtdıqda əl sıxma prosesini avtomatik işə salır.

S: Köhnə yaşayış binası üçün təhlükəsizdirmi?

A: Bəli, A tipli RCD ilə 16A dövrə mövcuddursa; elektrikçidən əvvəlcə döngəni yoxlamasını xahiş edin.

S: Daha sonra proqram nəzarətinə yüksəldilə bilərmi?

Cavab: Xeyr, bu bölmənin rabitə avadanlığı yoxdur; şəbəkəyə ehtiyacınız varsa, əvəzinə OCPP ailəsini sifariş edin.
