Yaşayış Qarajları üçün 7 kVt Kompakt Wallbox AC EV Şarj Cihazı

Şarj cihazınız Daimi Olmamalıdır

AMPPAL 7kW Compact, cümə günü günortadan sonra divardan çıxara biləcəyiniz və bazar ertəsinə qədər yeni bir şəhərdə işləyə biləcəyiniz şarj cihazıdır.

Əksər EV sahibləri divar qutusunu mebel kimi qəbul edirlər - boltlanmış, kabellə bağlanmış, evin bir hissəsi. İcarəyə götürsəniz, iş dəyişdirsəniz və ya yayı ikinci bir mülkdə keçirsəniz, bu daimilik məsuliyyətə çevrilir.

Bu qurğu təxminən 1 kq ağırlığında və dörd vintlə düzəldilir. Sökün, 5 m kabeli sarın və o, ehtiyat təkərin yanında baqajda gəzir.

Kitab Ölçüsündə Bədəndən Tam 32A Şarj

230V-da yeddi kilovat 32A deməkdir - tipik bir EV-də saatda təxminən 30 km məsafə və ya təxminən altı saat ərzində doldurulan 40 kWh batareya.

Bədən hələ də 150x150x65 mm-dir. Hiylə: AC doldurulması qutunun içərisində transformatora malik deyil; konversiya maşında yaşayır. Beləliklə, güc reytinqi böyüdükcə stansiya kiçik qalır.

Termal idarəetmə bizim 3,5 kVt versiyamızdan fərqlənir - 7 kVt termoplastik UL94 V-0 qabığının içərisində möhürlənmiş alüminium soyuducu nüvəni işlədir və yük sınağı səthi 35C mühitdə 60C-dən aşağı saxlayır.

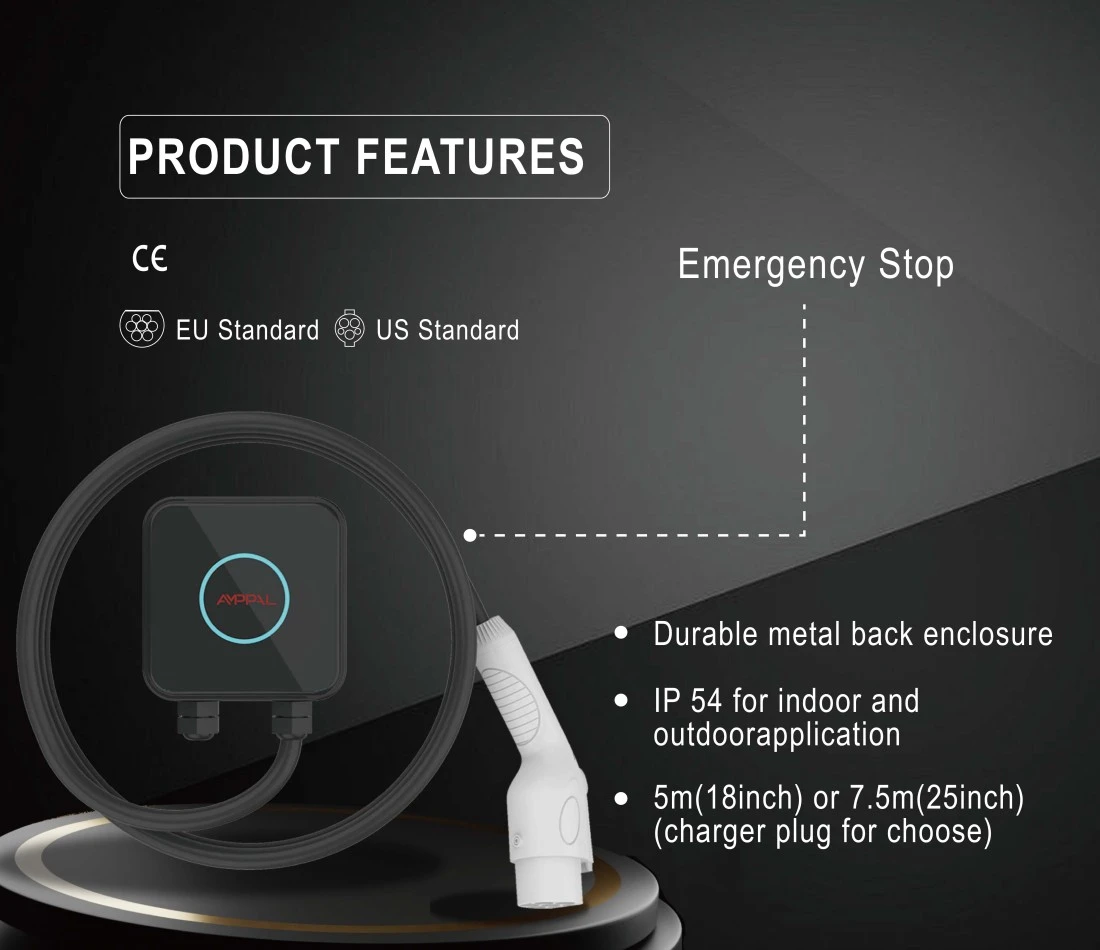

IP54 yağışın sıçramasını və tozun qarşısını alır və konformal örtüklü idarəetmə lövhəsi isidilməmiş qarajda kondensasiyadan xilas olur.

32A rele və əridilmiş təchizat yolu davamlı iş üçün qiymətləndirilir, buna görə də qutu narahat səfərlər olmadan səkkiz saatlıq gecə seanslarını həyata keçirir.

Tez montaj sistemi necə işləyir

Arxa lövhə bir dəfə divara bərkidilir; şarj cihazının gövdəsi onun üzərinə sürüşür və iki tutucu vintlə bağlanır. Kilidin açılması standart hex açarı tələb edir, cəmi üç dəqiqə.

Elektrik baxımından A və ya B tipli RCD ilə xüsusi 32A dövrə lazımdır. Biz təchizat kabeli üçün ölçülü kabel rakorları göndəririk, ona görə də eyni korpus bərk naqilli quraşdırmaları idarə edir.

Həqiqətən müvəqqəti quraşdırmalar üçün - bir mövsüm üçün kirayə ev, atelye - elektrikçi divar tərəfini 32A rozetkaya naqil edə bilər və qurğu öz təchizatı kabeli vasitəsilə qoşula bilər. Yerli qaydaları təsdiqləyin; bəzi ölkələr bunu məhdudlaşdırır.

Doldurma tərəfi sabit 5 m kabeldir. Avtomobil portu fərqlidir, ona görə də sifariş verərkən avtomobilinizə uyğunlaşdırmaq üçün Type 2, Type 1 və ya GB/T seçin.

Texniki Spesifikasiyalar

Kirayəçilər, düşərgəçilər və ikinci evlər: Kim daha çox faydalanır

1) 1-3 ildən bir köçən kirayəçilər - şarj cihazı kirayə ilə hərəkət edir, ev sahibinin divarı deyil. 2) İki şarj cihazı almaqdan imtina edən yaz kottecinin və ya xizək dağ evinin sahibləri. 3) Bir qohumunun evində həftələr keçirən və real bir gecədə şarj etmək istəyən EV sürücüləri. 4) Düşərgəyə qoşulan yerlərdə yüklənən EV-ni yedəkləyən dənizçilər və düşərgəçilər. 5) Ticarət sərgilərində və müştəri saytlarında şarj cihazlarını nümayiş etdirən dilerlər və satıcılar.

Bu istifadəçilərin hər biri eyni problemlə üzləşir: siz ayrıldığınız anda sabit şarj cihazı boşa çıxır. Yığcam həmin sabit dəyəri daşına bilənə çevirir.

Kontekst üçün, iki ədəd üstəgəl kabellər standart 60 litrlik tualetə uyğun gəlir - bu, satıcının demo ehtiyatı ilə ticarət sərgisinə uçduğu zaman vacib olan detaldır.

Çıxarılan və Sabit Quraşdırma: Mübadilə

Biz həm stasionar stansiyaları, həm də çıxarıla bilən stansiyaları satırıq, ona görə də güzəştə gedərkən səmimi olaq.

Daimi şarj cihazı daha səliqəlidir: görünən vintlər yoxdur, növbəti yerdə yenidən naqillər yoxdur, adətən daha uzun kabeldir. Əgər evinizin sahibisinizsə və beş il qalacaqsınızsa, sabit bir vahid almaq daha yaxşıdır.

Kompakt daşınma üçün bir az səliqə ilə ticarət edir. Onun real mənfi cəhətləri: hər yeni saytda 32A dövrə təşkil etməlisiniz və 5 m kabel daha böyük qurğularda tapılan 7-8 m-dən daha qısadır.

Heç vaxt köçməyi planlaşdırmırsınızsa, istifadə etməyəcəyiniz tez buraxılış funksiyası üçün kiçik bir mükafat ödəyirsiniz. Dürüst riyaziyyat budur.

Standartlar, Test və Uyğunluq

CE işarəsi; Mode 3 AC doldurulması üçün IEC 61851-1:2017 standartına uyğun sınaqdan keçirilmişdir.

UL94 V-0 alov gecikdirən korpus; eyni vəziyyət ailəsi donanma bölmələrimizdə istifadə olunur.

100% istehsal testi: torpaq davamlılığı, 500V DC izolyasiyası, 1.5kV dielektrik dayanıqlılıq.

Növ sınağına 96 saatlıq duz spreyi və 500.000 dövrəli relay dözümlülüyü daxildir.

Təsdiq edilmiş təchizatçılardan kontaktorlar, cari sensorlar və MCU üçün toplu sertifikatlar.

Zavod sertifikatları: CE, TUV, CB, UL - yayma cədvəli üzrə xarici bildirişli orqanlar tərəfindən yoxlanılır.

SMT Xəttindən Göndərmə Kartonuna

Yueqing zavodumuzda (Zhejiang) tikinti ardıcıllığı işləyir:

1) Avtomatlaşdırılmış optik yoxlama ilə SMT montajı.

2) Konformal örtük tətbiq olunur və qurudulur.

3) Qabığa yığılmış soyuducu nüvəsi və rele yığını.

4) 5 m kabel fırlanma momenti ilə idarə olunan vəzlər vasitəsilə quraşdırılmışdır.

5) 32A-da simulyasiya edilmiş avtomobilin funksional testi.

6) Yüksək qazan və torpaq davamlılığının sınağı.

7) Serial lazer markalanması və yekun vizual yoxlama.

8) Quraşdırma lövhəsi, altıbucaqlı açar və təlimat kitabçası, üstəlik hər partiya üçün 24 saat yanma nümunəsi olan karton paket.

Zavodda AC və DC xətləri ayrıca işləyir; daha böyük stansiyalar üçün sac metal FANUC (Şanxay) və TRUMPF (Almaniya) tərəfdaşları ilə qurulmuş robot xətlərindən gəlir. İllik gücü bir milyon ədədi ötür.

7 kVt sürməniz üçün düzgün sürətdirmi?

Yeddi kilovat klassik gecə modelini əhatə edir: saatda 30 km məsafə, səkkiz saat park edilmiş 240 km əlavəyə bərabərdir. Bu, əksər sərnişinləri və hətta uzun məsafəli icarə səfərlərini qane edir.

Əgər başqa heç bir enerji doldurmadan gündə 250 km-dən çox sürsəniz və ya avtomobiliniz 3 fazalı 11 kVt elektrik enerjisi qəbul edirsə və evinizdə 3 fazalı naqillər varsa, bu, düzgün məhsul deyil - 11 kV-luq stansiya sizə daha yaxşı xidmət edir.

Və bu, 10 kVt/saat batareya ilə plug-in hibrid üçün həddindən artıqdır; 3,5 kVt yığcam bir gecədə dolduracaq və almaq daha ucuz olacaq.

Başqalarının ötürdüyü Zavoddan Nə Alırsınız

Birbaşa istehsalçı: Zhejiang Anfu New Energy Technology Co., Ltd., 2014-cü ildə qurulmuş, 260+ işçi heyəti ilə milli səviyyəli ixtisaslaşmış müəssisə.

Standart çatdırılma müddəti 15-20 iş günü; nümunələr 3-5 iş günü ərzində hava ilə göndərilir.

100 ədəddən OEM variantları: loqo, kabel uzunluğu, ştepsel standart (Tip 1/Tip 2/GB/T), qutu rəngi.

İxrac sənədləri tamamlandı: CE bəyannaməsi, IEC 61851-1 sınaq hesabatı, zavod yoxlama sertifikatı.

40+ ölkədə rekord izləmək; istinad tərəfdaşları arasında NEOM (Səudiyyə Ərəbistanı) və Sime Darby (Malayziya) var.

1 vahid sınaq MOQ; qiymət səviyyələri 50 və 500 ədəd.

Qutu, Çəki və Yük Seçimləri

Göndərmə kartonu montaj lövhəsi və alətlərlə birlikdə 210 x 210 x 120 mm və təxminən 1,7 kq-dır. 50 vahiddən ibarət paletin çəkisi 90 kq-dan azdır, buna görə də kiçik sifarişlər üçün hava daşımaları standartdır - Avropaya adətən 5-7 gün ərzində.

Dəniz daşımaları: 50 kartondan ibarət 24 büzülmüş altlıqda 20 futluq konteynerə təxminən 1200 ədəd.

Şərtlər: FOB Ningbo və ya Şanxay, EXW və ya CIF. Sənəd işlərinə kommersiya fakturası, qablaşdırma siyahısı, CE bəyannaməsi və mənşə sertifikatı daxildir; L/C və D/P qəbul edilir.

Zəmanət, Ehtiyat hissələri və Xidmət Cavabı

İstehsal qüsurlarına 2 il zəmanət; əmək və geri göndərmə hər bir halda razılaşdırılıb.

Ehtiyat hissələri - rele, idarəetmə lövhəsi, kabel, montaj lövhəsi - 7 iş günü ərzində göndərilir.

Bir iş günü ərzində mühəndis cavabı ilə foto və ya video nasazlıq diaqnozu.

İstifadəçinin saxlanması: havalandırma deliklərini silin, kabel qabığını yoxlayın, quraşdırmadan bir ay sonra vintləri yenidən sıxın.

Almaniya, Fransa və BƏƏ-dəki yerli tərəfdaşlarla diler xidməti müqavilələri.

Şarj cihazınızı köçürərkən etməli olduğunuz və edilməməli olanlar

Səhv: təchizat kabelini çıxarmaq və qurğunu yaş qablaşdırmaq. Sağda: açarı söndürün, bezləri qurutun, kabeli sərbəst şəkildə sarın, qutunu baqajda dik saxlayın.

Səhv: elektrikçi dövrəni yoxlamadan yeni ünvanda yenidən quraşdırma. Sağda: lövhəni vidalamazdan əvvəl yerli elektrikçidən 32A tutumunu və RCD növünü yoxlayın.

Səhv: cihazın şarj kabeli ilə daşınması. Sağda: onu gövdəsindən qaldırın - kabel baqajla deyil, cərəyanla qiymətləndirilir.

Səhv: 2-ci tip tapançanı müvəqqəti sahədə yerdə sallanması. Sağda: divar qabığından istifadə edin və ya qabıq yoxdursa, silahı çantaya qoyun.

Səhv: təyinat yerindəki hər hansı 230V rozetkanın bunu edəcəyini fərz etsək. Sağda: real 32A-a malik dövrəni yoxlayın; 13A rozetka seansı söndürəcək və ya boğacaq.

Daşınan Şarj Cihazı ilə Sahib Təcrübələri

Dublində icarəyə götürülmüş bir proqram mühəndisi orta hesabla hər 18 aydan bir köçür. O, montaj dəstini çantada saxlayır və deyir ki, indi hərəkət etmək "bir nahar fasiləsi" tələb edir: açar sökülür, dörd vint, maşında qutu, yeni mənzildə yenidən quraşdırın. Onun sıxıntısı: 5 m kabel ikiqat buxtanın uzaq tərəfi üçün sıxdır, ona görə də o, burnunu içəri saxlayır.

Vankuverdəki bir cütlük öz mənzilləri üçün bir Kompakt avtomobil və göl kənarındakı kabinəni dörd saatlıq məsafədə saxlayır, ikinci arxa lövhə alır ki, divar avadanlıqları hər iki saytda qalsın. Tapdıqları tutma: kabinədə 7 kVt 32A dövrəni maksimuma çatdırır, ona görə də su qızdırıcısı və şarj cihazı birlikdə işləyə bilməz - onlar bir gecədə şarj etməyi planlaşdırırlar.

Avstraliyada bir dəniz gəmisi düşərgəsindən 32A qarmaqlarını yükləyir və bölmənin magistralda 4000 km çınqıllı yollardan sağ çıxdığını bildirir. Kiçik qeyd: sürətli başlanğıc kartı yalnız ingilis dilindədir və o, qutuda Fransız/İspan versiyasını istəyir.

Kirayəçilərin ən çox verdiyi suallar

S: Bunu quraşdırmaq üçün ev sahibinin icazəsi lazımdırmı?

A: Arxa boşqab dörd kiçik vida dəliyi buraxır, ona görə də əvvəlcə soruşun; əksər ev sahibləri bunu qəbul edirlər, çünki çıxarılması təmizdir.

S: Mən onu həqiqətən özüm köçürə bilərəmmi?

A: Silinmə DIY üçün təhlükəsizdir, lakin hər bir yenidən quraşdırma dövrəni yoxlamaq üçün elektrikçiyə ehtiyac duyur.

S: Nənə kabelindən daha sürətli doldurulacaqmı?

Cavab: Bəli - 8A məişət kabelinin yüklənməsindən təxminən üç dəfə sürətli.

S: Növbəti evimdə yalnız birfazalı 16A varsa nə olacaq?

A: Bölmə uyğunlaşır və orada 3,7 kVt-da doldurur.

S: Hansı fiş sifariş etməliyəm?

A: Avropa avtomobilləri üçün Tip 2, əksər Yapon və ABŞ modelləri üçün Tip 1, Çin bazarı avtomobilləri üçün GB/T.

S: Gövdə ilə səyahət üçün mənzil kifayət qədər sərtdirmi?

A: Möhürlənmiş soyuducu nüvəsi olan UL94 V-0 qabığı donanma tərəfindən sübut edilmişdir; Mümkünsə, onu orijinal kartonda qablaşdırın.

S: Hex açarını itirsəm nə olacaq?

A: Bu, hər yerdə satılan standart ölçüdür; qutuda ehtiyat da var.

S: Tipik bir EV-də tam şarj nə qədərdir?

A: 40 kWh batareya 7 kVt-da təxminən 5,5-6 saat ərzində 10%-dən 100%-ə qədər işləyir.

S: Bir vahid iki avtomobili doldura bilərmi?

A: Xeyr - vahid başına bir konnektor; iki yuvaya ehtiyacınız varsa, ikinci Kompakt əlavə edin.
