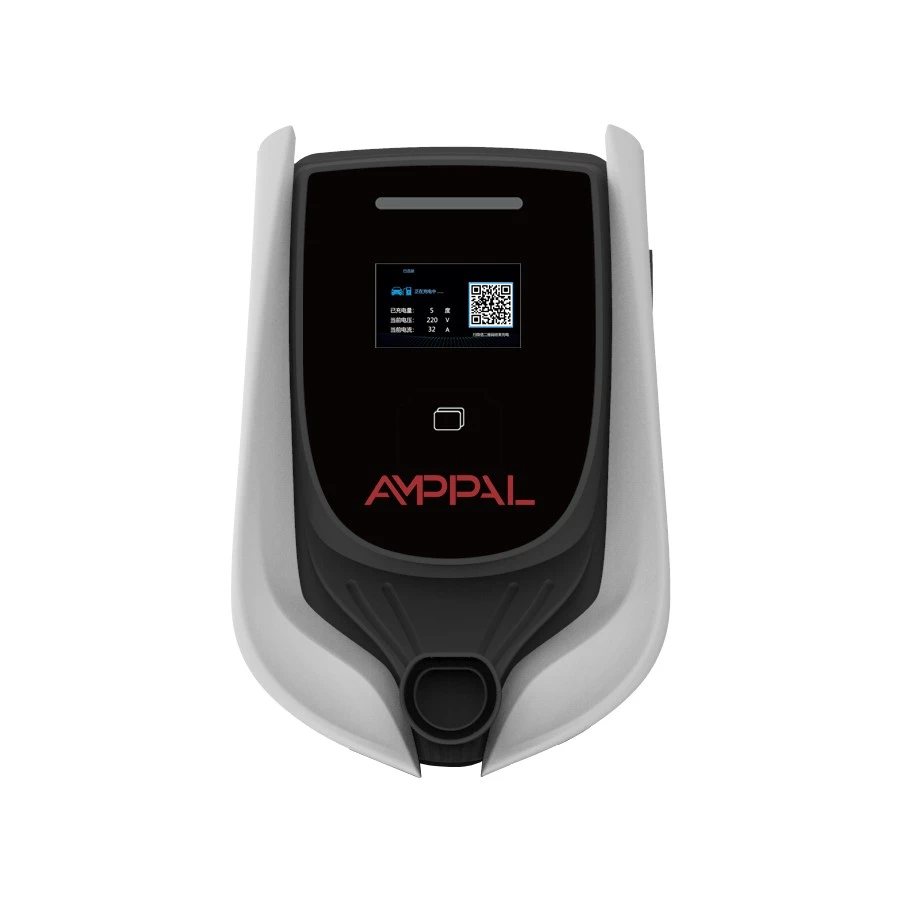

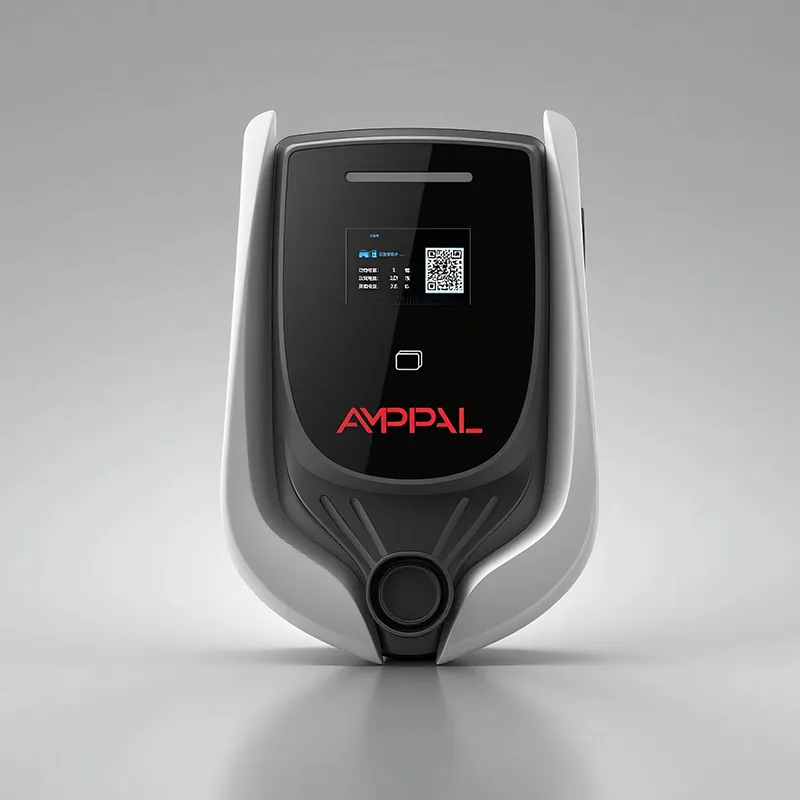

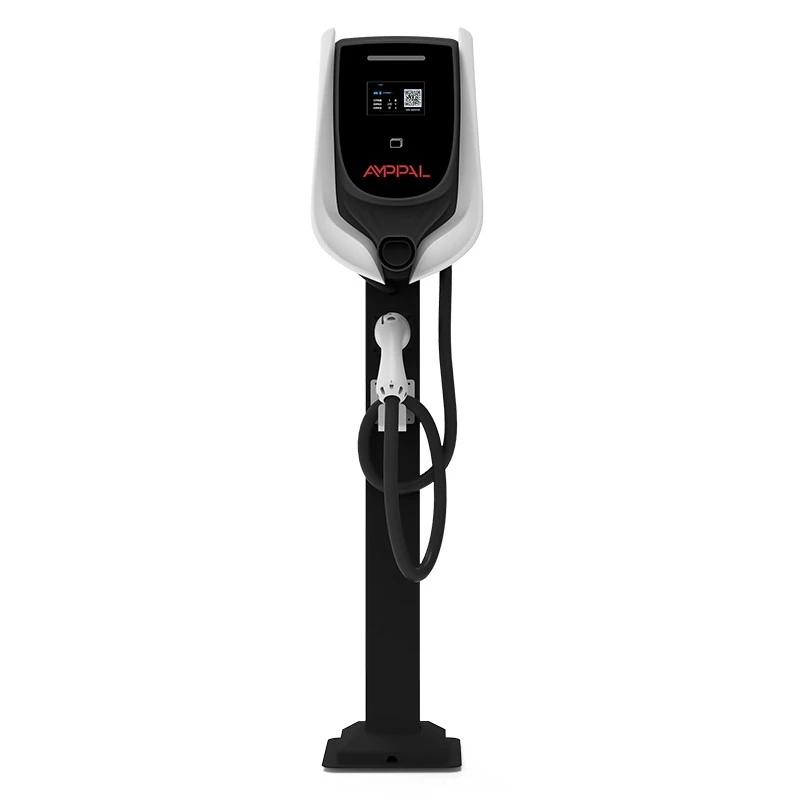

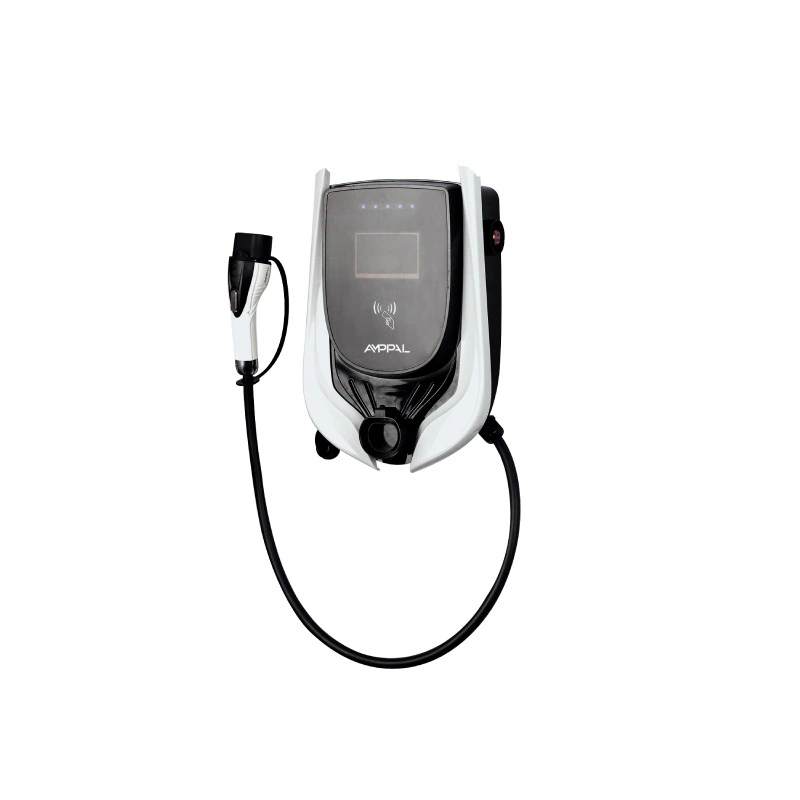

Mənzillər və iş yerləri üçün 3,5 kVt OCPP Smart AC EV Doldurma Stansiyası

Bir OCPP Stansiyası Düz ​​Divar qutusuna nə əlavə edir

Kimin ödəniş etdiyini sizə deyə bilməyən doldurma nöqtəsi xidmət deyil, xərc mərkəzidir. Mənzillər və İş Yerləri üçün AMPPAL 3,5 kVt OCPP Smart AC EV Doldurma Stansiyası (Model AF-AC-3,5-L/B-A-M-4-SD-P) bir səbəbə görə mövcuddur: binaya, şirkətə və ya icmaya kabelin üstündə dayanmadan bir çox istifadəçi üçün enerji doldurmağa icazə vermək.

RFID ön qapıdır. Hər sakin və ya işçiyə bir kart buraxın və stansiya yalnız arxa planın və ya onun yerli siyahısının tanıdığı kartlar üçün enerji verir. Bunun arxasında OCPP 1.6j, stansiyanı seçdiyiniz şarj idarəetmə sisteminə birləşdirən açıq protokol oturur, beləliklə, əməliyyatlar, tariflər və nasazlıq hesabatları bir tablosuna axır.

Bu, SİM yuvası əldə etmək üçün baş vermiş ev gadgetı deyil. Bu, 454 × 306 × 147 mm ölçüsündə, 4,3 düymlük LCD displey, LED status zolağı və ortaq avtomobil parkında oturmaq və uzaqdan idarə olunmaq üçün qurulmuş dörd qoşulma variantı olan kommersiya dərəcəli vahiddir.

Əmlak Menecerlərinin Şəbəkə Stansiyasını Seçmələrinin Beş Səbəbi

Hər bir istifadəçi üçün hesabatlılıq: hər sessiya kart ID-si, başlama vaxtı, bitmə vaxtı və kVt/saat ilə qeyd olunur, beləliklə, aylıq bölüşdürmə hesabatı özünü yazır.

Tarif çevikliyi: arxa plan sakinlər, ziyarətçilər və işçilər üçün fərqli tariflər təyin edir və ya ilk iki saat üçün heç bir ödəniş tələb etmir.

Uzaqdan idarəetmə: itirilmiş kartı kilidləyin, stansiyanı dayandırın və ya avadanlıqlara toxunmadan yeni qiymətləri itələyin.

Paylaşılan parkinqdə ədalət: ilk kimin elektrik şəbəkəsinə qoşulması ilə bağlı artıq mübahisələr yoxdur; sistem hər şeyə vaxt damğası vurur.

Gələcəyə nəzarət: OCPP 1.6j-də danışdığına görə, siz daha sonra avadanlığı dəyişdirmədən idarəetmə platformalarını dəyişə bilərsiniz.

Texniki Spesifikasiyalar

3,5 kVt şəbəkəli stansiyanın maliyyə məna kəsb etdiyi yer

10-30 sakinin parkinq zirzəmisini paylaşdığı və hər birinin öz hesabını istədiyi yaşayış blokları.

İşəgötürən üçün xərclərin ödənilməsi ilə işçilərə güzəşt kimi ödəniş təklif edən ofis binaları.

EV parkinqini reklam edən və ödənişi otaq hesabına əlavə edən kiçik otellər və qonaq evləri.

İdarə heyətinin sahiblər və ziyarətçilər üçün nəzarətli giriş istədiyi qapalı icmalar.

Bir neçə mikroavtobusun bir gecədə yükləndiyi və donanma menecerinin hər bir mikroavtobus üçün istehlak məlumatına ehtiyacı olduğu yüngül ticarət meydançaları.

Stansiya necə danışır, hesablar verir və oflayn işləməyə davam edir

Bir karta toxunun və stansiya arxa tərəfdən icazə tələb edir. Onlayn, cavab bir və ya iki saniyəyə qayıdır; LCD kartın adını göstərir və LED şeridi mavi rəngə çevrilir, sonra konnektor enerji verir. Sessiya başa çatdıqda, stansiya tranzaksiyanı qeyd edir və onu OCPP 1.6j üzərində yükləyir, burada arxa uç onu hesab xəttinə çevirir.

Dörd keçid mövcuddur, çünki heç bir iki sayt eyni deyil. Ethernet strukturlaşdırılmış şəbəkəsi olan sabit qurğulara uyğun gəlir; 4G zirzəmiləri və kabelsiz uzaq əraziləri əhatə edir; WiFi təkmilləşdirilmələri ucuz edir; RS485 xarici sayğaclara və ya sayt nəzarətçisinə qoşulur. Dördü də bir OCPP yığınını paylaşır, ona görə də linkdən asılı olmayaraq idarə paneli eyni görünür.

Şəbəkə haqqında dürüst hissə: bağlantılar uğursuz olur. Beləliklə, stansiya yerli avtorizasiya siyahısını saxlayır, məlum kartları oflayn rejimdə qəbul edir, əməliyyatları yerli olaraq saxlayır və keçid geri qayıdanda onları arxa tərəfə itələyir. Ölü marşrutlaşdırıcı heç vaxt ölü doldurma seansı demək deyil - bu, gecikmiş sənədləşmə işləri deməkdir.

UL 2202 və UL 2231-2: Sertifikatlar nələri əhatə edir

UL 2202 doldurma sisteminin özünü əhatə edir: tikinti, elektrik təhlükəsizliyi və tam EV təchizat avadanlığının yanğın riski.

UL 2231-2 personalın mühafizə sistemini, qoşulma və doldurma zamanı istifadəçini elektrik şokundan qoruyan sxemi əhatə edir.

Hər iki sertifikat vahiddə verilmişdir və ABŞ layihə mühəndisləri iddiaları necə yoxlayırlarsa, UL onlayn kataloqunda yoxlanıla bilər.

OCPP 1.6j uyğunluğu fabrikimizdə hər mikroproqram buraxılışı göndərilməzdən əvvəl test dəstəyi ilə təsdiqlənir.

IP54 və 40dB səs-küy həddi istehsal nümunələrində ölçülür və nəticələr bölmənin sınaq qeydləri ilə birlikdə saxlanılır.

Hər bir stansiya əlavə olaraq seriya nömrəli qeydlərlə xətt üzrə hipot və izolyasiya müqaviməti testlərindən keçir.

AMPPAL fabrikinin daxilində: səkkiz istehsal addımı

Bu stansiyalar NEOM yaşıl hidrogen sahəsi kimi layihələri təmin edən AC və DC xətləri ilə yanaşı, 2024-cü ildə bir milyondan çox doldurma qurğusu çatdıran Zhejiang şəhərciyində tikilib.

1. Levha polad TRUMPF lazer avadanlığında kəsilir və CNC pres əyləclərində formalaşır.

2. Korpuslar tozla örtülmüşdür və IP54 contaları quraşdırılmışdır.

3. Əsas və rabitə lövhələri SMT-də yığılır və təkrar lehimlənir.

4. LCD, LED zolağı və RFID oxuyucu quraşdırılıb və kalibrlənib.

5. Firmware işə salınır, sonra bölmə keçməzdən əvvəl test serverimizlə yoxlanılır.

6. Ethernet, 4G, WiFi və RS485 portları bir-bir istifadə olunur.

7. Hipotlar, izolyasiya yoxlanışı və bir neçə saatlıq elektriklə yanma.

8. Son vizual yoxlama və karton qablaşdırma xətti bağlayır.

Doğru Stansiyanı Saytınıza Uyğunlaşdırmaq

Güc nömrəsi ilə deyil, dayanacaq nümunəsi ilə başlayın. Nəqliyyat vasitələri altı saat və ya daha çox park edərsə - gecələmə sakinləri, bütün gün işləyən işçilər, otel qonaqları - 3,5 kVt kifayətdir və saytın ümumi yükünü aşağı səviyyədə saxlayır. 40 kVt-saatlıq avtomobil dörd saat ərzində təxminən 14 kVt-saat qazanır; Əksər gediş-gəlişlər üçün bu, bütün gün sürmək deməkdir.

Bu stansiya üç vəziyyət üçün yanlış vasitədir. Magistral tipli dövriyyənin doldurulması AC deyil, DC tələb edir. Hər bir tövlənin 7 kVt və ya 11 kVt güc verməli olduğu saytlar bu OCPP ailəsindəki daha böyük vahidlərə yüksəlməlidir. Heç vaxt heç kimə hesab verməyəcək bir sayt lal divar qutusu ilə daha yaxşı xidmət göstərir - niyə açmayacağınız bir tablosuna pul ödəyin?

Bağlantı seçimi insanların gözlədiyindən daha vacibdir. Dayanacaqda şəbəkə yoxdursa və zirzəmi siqnalı zəifdirsə, Ethernet və ya 4G antenna mövqeyini sifariş etməzdən əvvəl planlaşdırın, sonra deyil. Mühəndislərimizə saytınızın tərtibatını deyin və biz linki tövsiyə edəcəyik.

Niyə Şəbəkəniz üçün AMPPAL

Sifarişlər 15-20 iş günü ərzində çatdırılır. Hər rüb vahid əlavə edən operatorlar təkrarlanan istehsal sahələrini rezerv edə bilərlər.

Korpusda OEM markası, LCD yükləmə ekranı və hətta RFID kartı rəsm əsəri.

OCPP 1.6j açıqdır və sənədləşdirilmişdir; seçdiyiniz idarəetmə platforması üçün inteqrasiya yoxlama siyahısını təqdim edirik.

UL 2202 və UL 2231-2 sertifikatları fayldadır və layihə məsləhətçilərinizlə paylaşılır.

Biz özümüz 200-dən çox şarj stansiyası işlədirik, ona görə də dəstək biletlərinizə cavab verən insanlar şarj cihazlarını da işlədirlər.

Göndərmə, Qablaşdırma və İdxal Sənədləri

Hər bir stansiya, divar mötərizəsi, RFID başlanğıc kartları və təlimat daxil olmaqla, təxminən 12 kq ümumi çəkisi ilə 58 × 42 × 30 sm yaxınlığında köpüklü karton qutuda göndərilir. Karton künc-damcı ilə qiymətləndirilib və UL-də qeyd olunan model nömrəsinə görə etiketlənib.

Dəniz yükləri hər paletdə 24-30 stansiyanı paletləşdirir; 40HQ konteyner təxminən 300 ədəd daşıyır. 7kW və 11kW variantları ilə qarışıq yüklər sıra quran distribyutorlar üçün adi haldır.

Biz EXW, FOB Ningbo və ya CIF-dən sitat gətiririk və kommersiya fakturası, qablaşdırma siyahısı, mənşə sertifikatı və gömrük brokerinizin və ya alıcınızın tələb edəcəyi UL sertifikatının surətlərini təqdim edirik.

Dəstək, Mikroproqram Yeniləmələri və Ehtiyat hissələri

Stansiyaya və onun daxili modullarına istehsal qüsurlarına qarşı iki illik zəmanət.

Firmware yeniləmələri uzaqdan arxa hissədən ötürülür; əksər dəyişikliklər üçün sayt ziyarətinə ehtiyac yoxdur.

Ehtiyat hissələri - RFID oxuyucuları, LCD panellər, elektrik lövhələri - zəmanət halları üçün 3-5 iş günü ərzində göndərilir.

Uzaqdan diaqnostika stansiyanın OCPP statusunu oxuyur və zəng zamanı sizinlə qeyd edir ki, bu da əksər məsələləri yük maşını olmadan həll edir.

Bu ailə üçün ehtiyat hissələri model istehsaldan çıxdıqdan sonra beş il ərzində əlçatan qalır - əgər siz binanı uzun müddətə naqil çəksəniz, aktualdır.

Səhv və doğru: Ortaq stansiyanın istismarı

Yanlışdır: stansiyanı günortadan sonra birbaşa günəşin LCD-yə dəydiyi yerə quraşdırmaq. Sağ: kölgəli və ya şimala baxan mövqe ekranı oxunaqlı və qutunu daha soyuq saxlayır.

Səhv: ayın ortasında 4G SİM-də məlumat tükənməsinə icazə verilir. Sağda: ehtiyat əlaqə kimi Ethernet ilə arxa hissədə aşağı məlumat siqnalı.

Səhv: bir paylaşılan kartı bütün mərtəbəyə vermək və hesabı əl ilə bölmək. Sağda: hər istifadəçiyə bir kart, beləliklə, əməliyyat qeydi hesabdır.

Səhv: şəbəkə kəsilməsinin şarjın dayandırıldığını fərz etsək. Sağ: məlum kartlar hələ də yerli siyahıdan işləyir; keçid qayıtdıqda əməliyyatlar yüklənir.

Səhv: birləşdirici kabelin körfəz döşəməsi boyunca sürüklənməsinə icazə verilir. Sağda: kabel qarmağı və ya tutacağı və kifayət qədər boşluq var ki, sürücülər heç vaxt kabeli uzatmasın.

Əmlak Meneceri Təcrübələri

Kuala Lumpurda 240 mənzilli mənzilin idarəetmə komitəsi sakinlərin iki il ərzində müvəqqəti şarjla bağlı şikayətlərindən sonra 2025-ci ildə altı stansiya quraşdırdı. Xəzinədar indi hər ay hər rezident kVt/saat hesabat ixrac edir; onun bir şikayəti ondan ibarətdir ki, zirzəmidə WiFi siqnalı əvvəlcə zəif idi və altı blokun hamısı yerləşməzdən əvvəl komitə bir Ethernet buraxmalı oldu.

Dubayda bir ofis sahibi 120 işçi üçün stansiyalar quraşdırdı və işçilər və ziyarətçilər üçün fərqli tariflər təyin etdi. Obyektlərin işçiləri, itirilmiş kartın idarə panelindən saniyələr ərzində öldürülə biləcəyi kimi; onlar qeyd edirlər ki, LCD interfeysi yalnız ingilis dilidir, onlar bunu qəbul edirlər, lakin lokallaşdırmaq istəyirlər.

Varşavada bir otel sahibi qonaqlar üçün iki ədəd işləyir və otaq folio vasitəsilə hesablar yüklənir. Binanın internet provayderində iki günlük fasilə yarandıqda o, oflayn davranışı yüksək qiymətləndirdi - qonaqlar hələ də ödəniş aldılar və əməliyyatlar daha sonra arxa planda göründü. O, yalnız RFID başlanğıc dəstinə daha çox kart daxil olmasını arzulayır.

Sayt Operatorlarından Suallar

S: İnternet kəsilirsə, stansiya işləməyi dayandırır?

Cavab: Xeyr. Məlum kartlar yerli siyahıdan ödəniş alır və əlaqə bərpa edildikdə əməliyyatlar saxlanılır və yüklənir.

S: Hansı şarj idarəetmə platformaları onunla işləyir?

A: OCPP 1.6j ilə danışan istənilən platforma; biz sizə inteqrasiya yoxlama siyahısını veririk və ilk əlaqə ilə kömək edirik.

S: Sakinlər necə hesablanır?

A: Hər bir kart seansları hesab-fakturalara və ya ayırma hesabatlarına çevirən arxa hissədəki hesabla əlaqələndirilir.

S: Fərqli istifadəçilər fərqli qiymətlər ödəyə bilərmi?

A: Bəli. Tariflər hər stansiya üçün deyil, arxa hissədə kart qrupu üzrə konfiqurasiya edilir.

S: İtirilmiş və ya oğurlanmış kartla nə baş verir?

A: onu backenddə bloklayın; blok növbəti əlaqədə stansiyanın yerli siyahısına sinxronizasiya edir.

S: Oflayn siyahıda neçə kart ola bilər?

Cavab: Yerli icazə siyahısı istənilən real binanı əhatə edən yüzlərlə kart ID-sini saxlayır.

S: Bir yaşayış binası üçün 3,5 kVt kifayətdirmi?

A: Gecə sakini şarjı üçün, bəli; gündüz ziyarətçiləri gözləməli ola bilər, buna görə də bir çox saytlar bir və ya iki daha yüksək güc qurğusunda qarışdırılır.

S: Sadə RFID divar qutusundan fərqi nədir?

A: OCPP 1.6j inteqrasiyası, əməliyyat qeydləri, uzaqdan konfiqurasiya və çox platformalı sərbəstlik — sadə qutuda bunların heç biri yoxdur.
