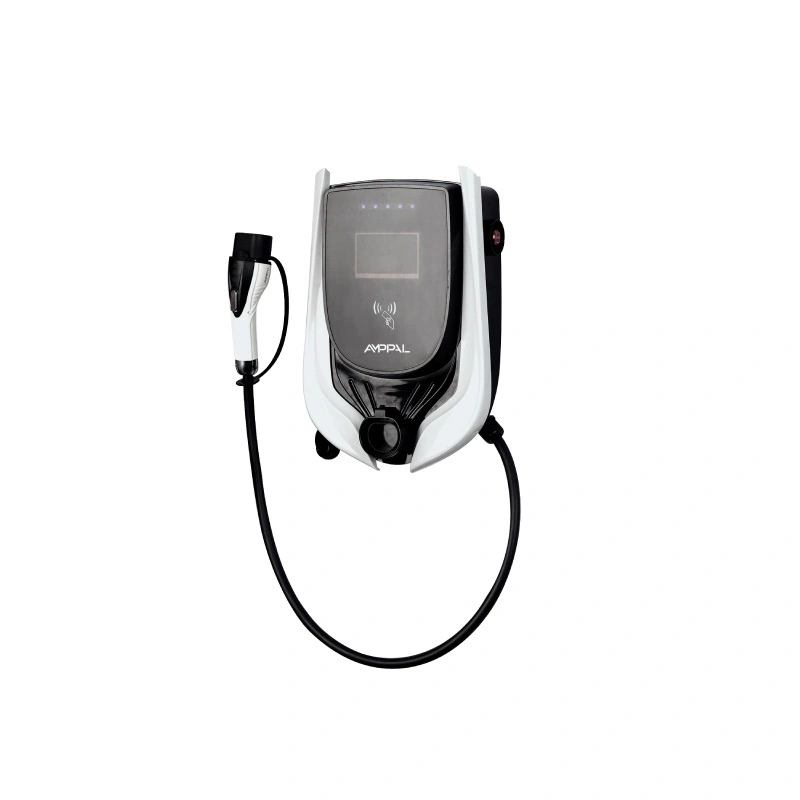

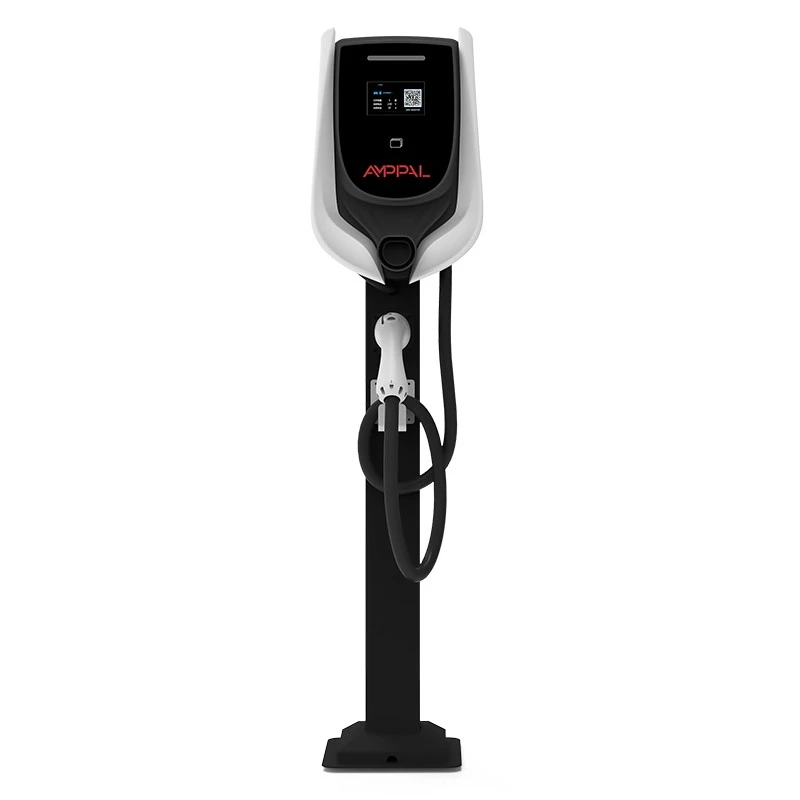

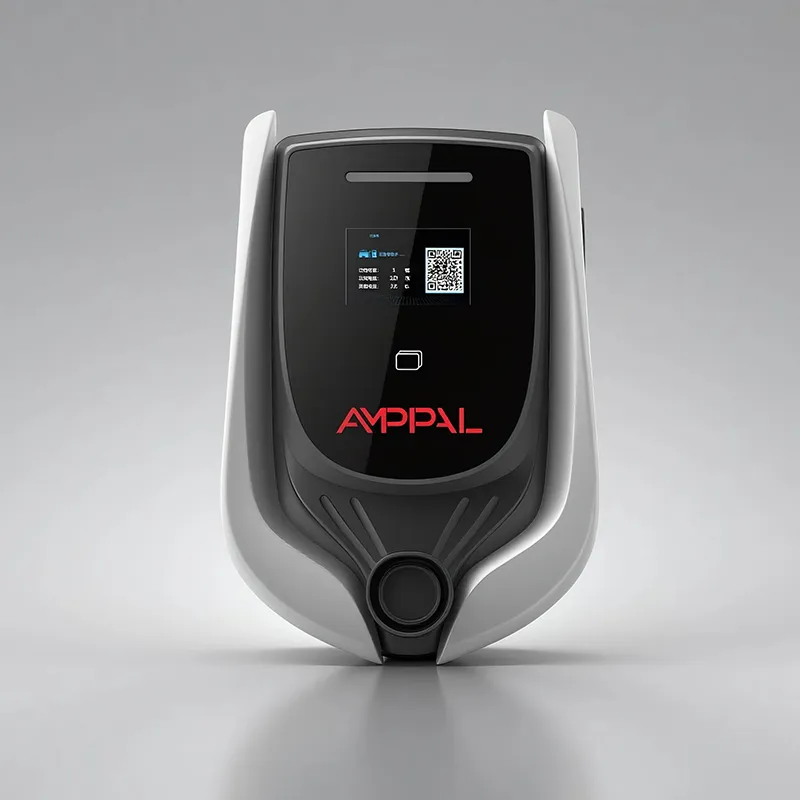

Otellər və Mənzillər üçün 11kW OCPP Kommersiya AC EV Doldurma Stansiyası

Üç Fazalı Gücün Doldurma Sahəsində Yaratdığı Fərq

Məhdud giriş gücü olan bir sayt hələ də bir çox EV-yə xidmət göstərə bilər - əgər stansiyalar kimin nə çəkəcəyi ilə bağlı razılığa gəlsələr. Otellər və Mənzillər üçün AMPPAL 11 kVt OCPP Kommersiya AC EV Doldurma Stansiyası (Model AF-AC-11-L/B-A-M-4-SD-P) məhz bu danışıqlar üçün qurulmuşdur və üç fazalı giriş əsasdır.

11 kVt gücündə bir fazalı şarj cihazı bir fazadan təxminən 46A tələb edəcək, əksər kommersiya panelləri buna nifrət edir. Bu stansiya eyni 11 kVt-u çatdırmaq üçün üç faza üzrə hər faza üçün təxminən 16A tələb edir, saytın faza tarazlığını bərabər saxlayır və paneli xoşbəxt edir. Binaya uyğun gələn şarj cihazı ilə xidməti yeniləməyə məcbur edən cihaz arasındakı fərq budur.

Şəbəkə yığınını əlavə edin - RFID, LCD, LED şeridi, OCPP 1.6j dörd əlaqə variantı üzərindən - və siz nəinki sürətli şarj, həm də saytın yükləmə menecerinə hesabatlar, hesablar və gəlirlər verən bir stansiyaya sahibsiniz.

Birdən çox stansiya işlədən saytlar üçün altı üstünlük

Faza başına ~ 16A olan üç fazalı giriş faza üzrə yükləməni aşağı səviyyədə saxlayır, beləliklə, mövcud xidmətə daha çox stend uyğun gəlir.

Koordinasiya edilmiş yük idarəetməsi saytın ümumi çəkilişini məhdudlaşdırır, hər bir tövlənin işğalı zamanı əsas açarı qoruyur.

LED zolağı hər bir stansiyanın vəziyyətini lot üzrə göstərir, bu da sayt işçiləri üçün gəzinti yoxlamalarını kəsir.

RFID və OCPP 1.6j hətta on seans eyni vaxtda işləyərkən belə hər bir istifadəçi üçün hesablaşmanı dəqiq saxlayır.

≤40dB səs-küy dərəcəsi stansiyalara şikayət etmədən ofis pəncərələri və mənzillərin divarları yaxınlığında oturmağa imkan verir.

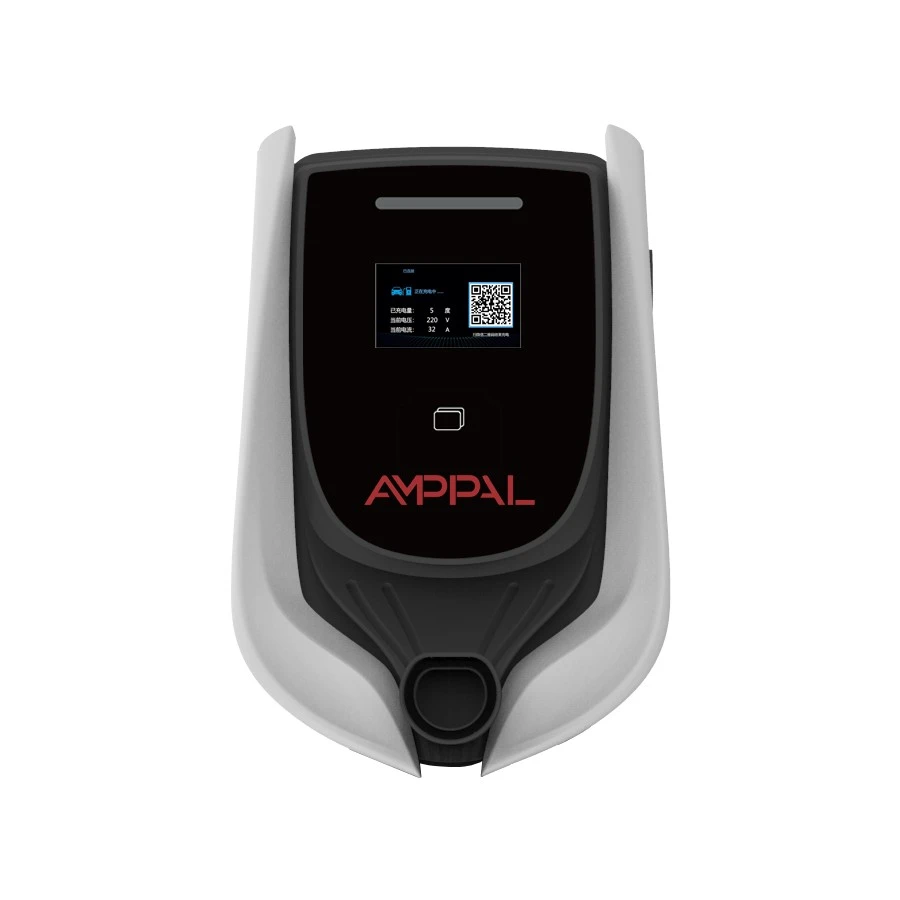

4,3 düymlük LCD ekran seans təfərrüatlarını saytda, arxa tərəf isə eyni məlumatları uzaqdan göstərir.

Texniki Spesifikasiyalar

11kW Stansiyadan Ən Çox Faydalanan Mühitlər

İşçilərin 8 saatlıq gün ərzində mənalı bir əlavəyə ehtiyac duyduğu ofis şəhərcikləri, sadəcə bir damlama deyil.

Üç fazalı ev təchizatı və 5-20 sakinin dayanacağı olan mənzil qüllələri.

Dövriyyə məsələlərinin və qonaqların hər seans üçün ödəniş etdiyi pərakəndə satış meydançaları və qarışıq istifadəli inkişaflar.

Hər bir avtomobil üçün istehlak hesabatları ilə növbələr arasında mikroavtobusları dolduran kiçik park meydançaları.

Elektrik mühəndisinin hər amperi büdcəyə qoyduğu sıx əlaqə limiti olan binalar.

Dinamik Yük Balansı Mövcud Gücü Necə Paylaşır

Hər bir saytın tavanı var: əsas açar, transformator, kommunal müqavilə. Yük balansı bu tavanı büdcəyə çevirir. Qrupdakı stansiyalar öz canlı çəkilişlərini idarəetmə platformasına və ya RS485 üzərindən yerli nəzarətçiyə bildirir və hər bir vahid məbləği tavanın altında saxlayan real vaxt cərəyanı limiti alır.

Yeni avtomobil qoşulduqda, qrup yenidən bölüşdürür: ən uzun müddət davam edən seanslar qısa müddətə azala bilər, yeni gələn bir pay alır və heç kim əsas açarı işə salmır. Maşınlar bitdikdə, boşaldılmış tutum qalan seanslara qayıdır. Sürücülər LED zolağının rəngini dəyişir; sayt mühəndisi arxa tərəfdəki nömrələri görür.

OCPP 1.6j tranzaksiya və konfiqurasiya tərəfini - start/stop, kVt/saat, tariflər, kart identifikatorları - yük koordinasiyası yerli keçidi idarə edir. Bu bölünmə qəsdəndir: hesablaşma bulud tələb edir, cari nəzarət millisaniyələrə ehtiyac duyur və millisaniyələr 4G gediş-gəlişini gözləməməlidir.

Sertifikatlaşdırma və Təhlükəsizlik Yoxlama

UL 2202 tam doldurma sisteminin konstruksiyasını və elektrik təhlükəsizliyini əhatə edir; UL 2231-2 personalın mühafizəsi sxemini əhatə edir.

Üç fazalı tarazlıq və faza itkisi davranışı fabrik sınaqlarında, o cümlədən qaralma ssenarilərində yoxlanılır.

IP54 istehsal nümunələrində kalibrlənmiş sprey və toz sınaqları ilə təsdiqlənir.

≤40dB akustik reytinq test stendində bir metrdə ölçülür və qeyd partiya ilə birlikdə verilir.

Hər bir bölmə seriya nömrəli nəticələr faylda saxlanılan hipot və izolyasiya testlərindən keçir.

Biz hər buraxılışda OCPP 1.6j davranışını istinad backendində yenidən sınaqdan keçiririk; Xüsusilə yük balanslaşdırma məntiqi çox vahidli ssenarilərə qarşı yoxlanılır.

11 kVt-lıq Stansiyanın arxasında səkkiz istehsal pilləsi

Montaj 2024-cü ildə bir milyondan çox doldurma qurğusu göndərilmiş Zhejiang şəhərciyində keçirilir, burada FANUC robotları və TRUMPF lazer avadanlığı AC və DC xətləri ilə döşəməni paylaşır.

1. Korpus poladı lazerlə kəsilir və preslə əyləclənir, sonra tozla örtülür.

2. Daxil olan relelər, kontaktorlar və lövhələr təsdiq edilmiş təchizatçı siyahıları ilə yoxlanılır.

3. Güc və rabitə lövhələri SMT-də qurulur və yenidən lehimlənir.

4. Üç fazalı naqillər yığılır və kalibrlənmiş sürücülərlə tork yoxlanılır.

5. Firmware yanıb-sönür və cihaz test OCPP backend ilə qeydiyyatdan keçir.

6. RS485 yük balanslaşdırıcı əl sıxma qoşalaşmış bölmələr arasında həyata keçirilir.

7. Hipot, izolyasiya və hər bir stansiyada güclü yanma.

8. Ad lövhəsi, UL işarələri və karton qablaşdırma xətti bağlayır.

Çox Stansiyalı Saytlar üçün Ölçü Bələdçisi

Xidmətdən geriyə işləyin. Binanın üç fazalı təchizatı varsa və mühəndis hər bir tövlə üçün faza başına 16A dövrə verə bilirsə, hər tövlə üçün 11 kVt stansiya ofislər, mənzillər və qarışıq istifadə üçün lazım olan sıxlıqdır. Sahə yalnız bir fazalıdırsa, 7 kVt-lıq OCPP stansiyası dürüst seçimdir - bu qurğunun öz qiymətinə uyğun olması üçün üç faza lazımdır.

İndi küt hissə. Bu, iki avtomobilli yol üçün (3,5 kVt və ya 7 kVt-lıq bir qurğu daha ucuz başa gəlir və işi görür), 30 dəqiqəlik dövriyyəni planlaşdıran hər hansı bir sahə üçün (yəni DC ərazisi) və elektrik mühəndisi üç fazalı təchizatı kağız üzərində təsdiqləməyən bir yer üçün yanlış məhsuldur. Panel auditindən əvvəl sifariş təkmilləşdirmə xərclərinin necə göründüyüdür.

Şübhə olduqda, yüklə idarə olunan qrupu satın alın: bu ailənin stansiyaları bir tavan altında koordinasiya edilmiş bir saytda aşağı gücə malik bacı-qardaşlarla qarışdırıla bilər. Bu çeviklik adətən ilk gündə dəqiq güc qarışığını təxmin etməkdən daha ucuzdur.

Niyə Sayt Operatorları AMPPAL-ı Seçirlər

Standart göndəriş 15-20 iş günüdür; mərhələli sayt rollouts planlaşdırılmış istehsal yuvalarına sifariş edilə bilər.

OEM seçimləri korpus markasını, LCD yükləmə ekranını və RFID kart sənətini əhatə edir.

OCPP 1.6j inteqrasiyası sənədləşdirilib və mühəndislərimiz platformanıza ilk yerləşdirmədə qoşulmağa kömək edir.

UL 2202 və UL 2231-2 sertifikatları məsləhətçiləriniz və müfəttişləriniz üçün göndərmə ilə birlikdə verilir.

Biz 200-dən çox doldurma stansiyasını özümüz idarə edirik və mühəndislərimiz NEOM yaşıl hidrogen layihəsinin 500 maye ilə soyudulmuş vahidini dəstəkləyir - bu fabrikdə göstərilən miqyasda.

Ağır Stansiyalar üçün Qablaşdırma və Yük Daşımaları

Hər bir stansiya divar mötərizəsi, başlanğıc RFID kartları və dərslik daxil olmaqla, təxminən 14 kq ümumi çəkisi ilə 60 × 44 × 32 sm-ə yaxın köpüklü karton qutuda göndərilir. Karton üzünə çap olunmuş modelin ad lövhəsi və UL işarəsi ilə küncdən düşmə sınanmışdır.

Paletli dəniz yükü hər palet üçün təxminən 20-24 stansiya və 40HQ konteynerə təxminən 250 stansiya tələb edir; 3,5 kVt, 7 kVt və 11 kVt OCPP variantlarının bir göndərişdə qarışdırılması distribyutorlar üçün standartdır.

Biz gömrük brokeri üçün kommersiya fakturası, qablaşdırma siyahısı, mənşə sertifikatı və UL sertifikatının surətləri ilə birlikdə EXW, FOB Ningbo və ya CIF-dən sitat gətiririk.

Satışdan sonra: Zəmanət, Firmware və Texniki Baxım

Stansiyada və daxili modullarda istehsal qüsurlarına qarşı iki illik zəmanət.

Firmware yeniləmələri uzaqdan arxa hissədən keçir; yük balanslaşdırma parametrləri sayta baş çəkmədən tənzimlənə bilər.

Oxucu, panel və ya modul lazımdır? Göndərmə təsdiqləndikdən sonra 3-5 iş günüdür.

Uzaqdan diaqnostika mühəndisinizlə zəng zamanı OCPP statusunu və qeydləri oxuyur.

Hissələrin mövcudluğu bu ailə üçün istehsalın bitməsindən beş il keçmişdir.

Səhv və Doğru: Çox Stansiyalı Saytın İşlətilməsi

Səhv: yerli elektrikçinin hər bir stansiyanın xidməti yoxlamadan tam 11 kVt çəkə biləcəyini güman etməsinə icazə vermək. Sağda: üç fazalı gücü təsdiqləmək və qrupu enerjiyə verməzdən əvvəl yük tavanını təyin etmək.

Səhv: yük balansını bir dəfə konfiqurasiya etmək və bina kirayəçiləri əlavə etdikdən sonra onu unutmaq. Sağda: saytın yükləri dəyişəndə ​​tavanı nəzərdən keçirmək.

Səhv: LED zolağının 50 m məsafədən oxunması və təxmin edilməsi. Sağda: sayt işçiləri ilə rəng əfsanəsini razılaşdırmaq — yaşıl pulsuz, mavi şarj, qırmızı xəta deməkdir.

Səhv: stansiyaları birbaşa yataq otağının divarının arxasında quraşdırmaq, çünki reytinq 40dB-dir. Sağ: ortaq divar və ya dəhliz mövqeyi; 40dB səssizdir, amma sakitlik sükut deyil.

Səhv: cari nəzarət üçün buluddan istifadə etmək. Sağda: yerli RS485 və ya nəzarətçi linkində yük koordinasiyasını saxlamaq, beləliklə, şəbəkə hıçqırıqlarından xilas ola bilər.

Çox Nöqtəli Saytlardan Operator Təcrübələri

Münhen yaxınlığındakı ofis şəhərciyində bir müəssisə meneceri 300 işçi üçün səkkiz stansiya işlədir. Yükləmə tavanı 45 kVt-dır və səhər qoşulma tələsik zamanı sistem yeni gələnlərə uyğunlaşmaq üçün uzun sessiyaları kəsir; onun yeganə şikayəti ondan ibarətdir ki, ilkin backend inteqrasiyası tarif məntiqi gözlənildiyi kimi davranana qədər zənglərin tam gününü çəkdi.

İstanbuldakı 40 mərtəbəli mənzil qülləsinin lövhəsi yeraltı qarajda altı stansiya quraşdırdı, burada üç fazalı təchizatı artıq mövcud idi. Sakinlər hər bir sahibin hesabatlarını bəyənirlər; İdarə heyəti qeyd edir ki, stansiyanın LCD ekranında bir neçə yaşlı sakin soruşulan ingilis menyusunu göstərir və əmlak komandası türk dilində bir səhifəlik kart çap edib.

Melburndakı pərakəndə satış meydanı giriş sıralarına dörd stansiya əlavə etdi. Operator arxa panel vasitəsilə seans başına ödəniş edir və LED zolağının saytda ən ucuz müştəri xidməti vasitəsi olduğunu söyləyir - sürücülər avtomobildən pulsuz bir boşluq görürlər. Onun bir arzusu: daha uzun standart kabel, baxmayaraq ki, o, əksər sürücülərin əlçatmaz yerdə park etdiyini etiraf edir.

Sayt Operatorlarından Balanslaşdırma Suallarını Yükləyin

S: Üç fazalı giriş saytım üçün nə deməkdir?

Cavab: Üç fazada hər bir faza təxminən 16A ~11kVt verir, buna görə də heç bir faza 46A ağır yük daşımır.

S: Saytdakı bütün stansiyalar 11 kVt olmalıdır?

Cavab: Xeyr. Bu ailə 3,5 kVt, 7 kVt və 11 kV-luq vahidləri bir əlaqələndirilmiş yük tavanı altında birləşdirir.

S: Yeni avtomobil seansın ortasına qoşulduqda nə baş verir?

A: Qrup tavan daxilində yenidən bölüşdürür; qaçış seansları qısa müddətə azala bilər və avtomobillər bitdikdə tutum geri qayıdır.

S: Faza başına 16A naqillərdə çətindir?

Cavab: O, bir fazalı 11 kVt dövrədən daha yumşaqdır və faza tarazlığını bərabər saxlayır - dizaynın əsas məqamı budur.

S: LED zolağı məşğul saytda necə kömək edir?

Cavab: O, hər bir stansiyanın vəziyyətini lot üzrə bir baxışda göstərir ki, bu da heyətin gəzinti yoxlamalarına qənaət edir.

S: 40dB həqiqətən sakitdirmi?

Cavab: Bir metrlik soyuducu kompressorundan daha səssizdir, ona görə də qurğu ofislər və yaşayış divarları üçün uyğundur.

S: Bir fazalı avtomobil bu stansiyadan istifadə edə bilərmi?

Cavab: Bəli, o, çata biləcəyi fazalardan istifadə edərək daha aşağı sürətlə şarj edəcək; stansiya və avtomobil təhlükəsiz cərəyanı razılaşdırır.

S: Sayt interneti itirərsə nə olacaq?

Cavab: Tanınmış RFID kartları hələ də yerli siyahıdan işləyir, əməliyyatlar saxlanılır və link qayıdanda hər şey yüklənir.
