Yaşayış üçün 3,5 kVt portativ AC EV şarj cihazı

Şlanqdan xilas olan hava izolyasiyası

Şarj cihazının xarici dürüstlüyünü yoxlamağın ən qısa yolu onun ikinci rəqəmini oxumaqdır. IP54 sıçrayış deməkdir; IP65 şlanq deməkdir. Bu divara quraşdırılmış qurğu ikinci növdür.

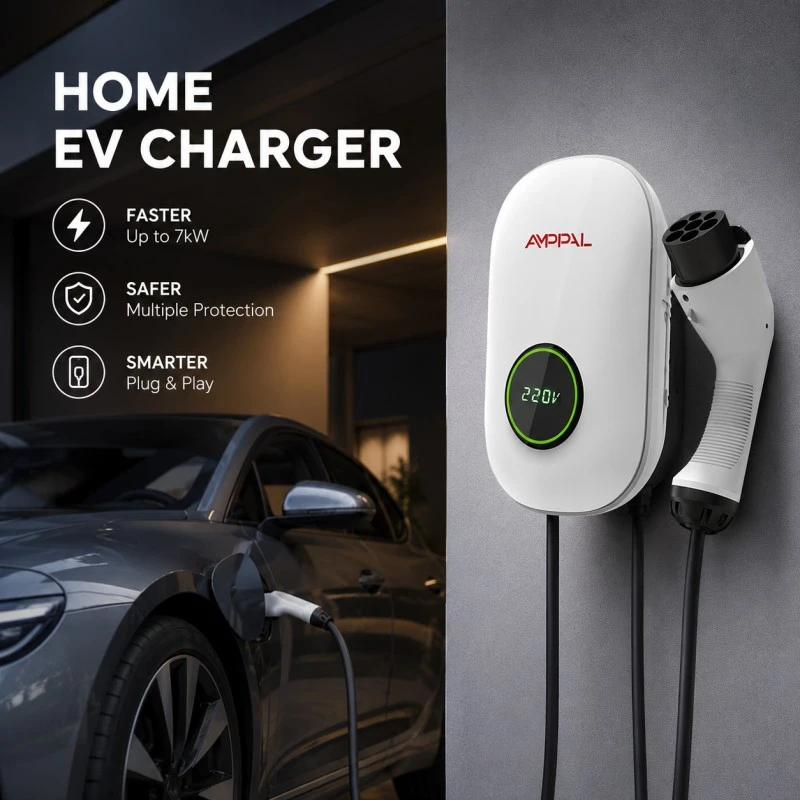

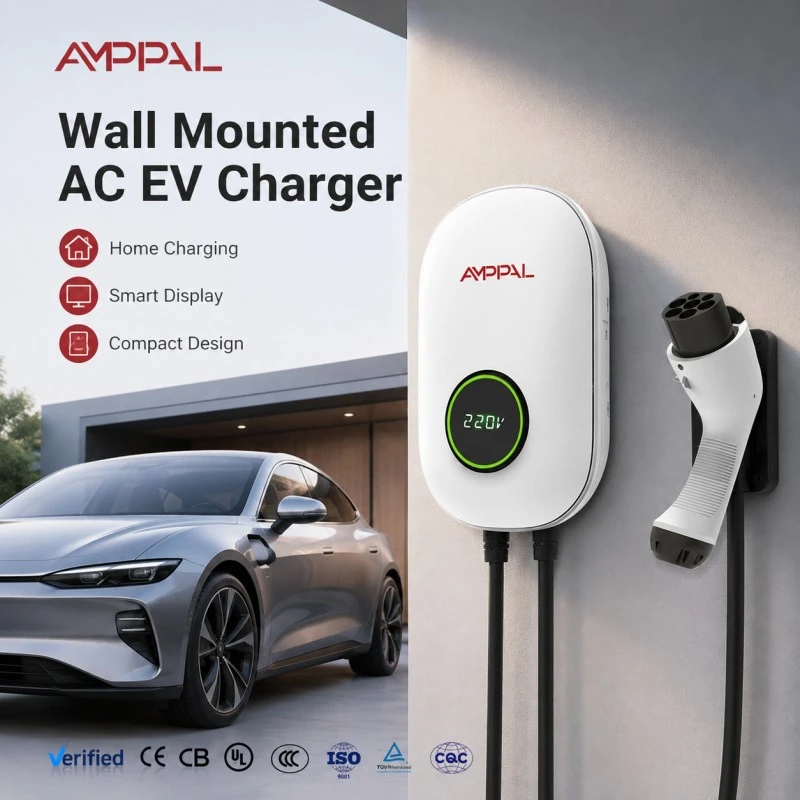

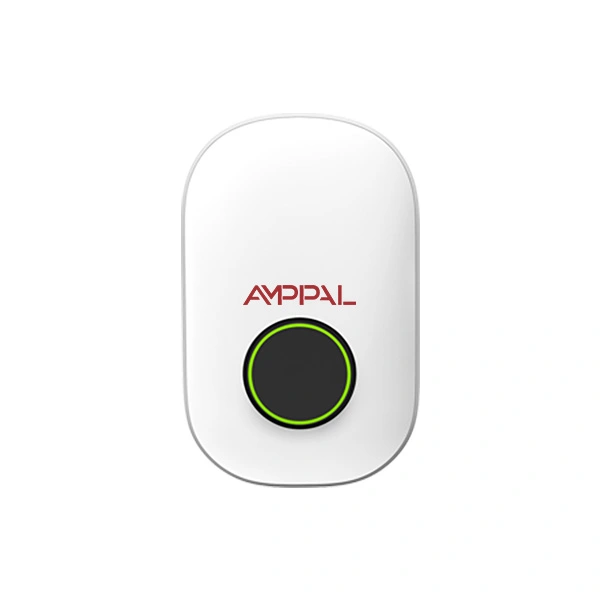

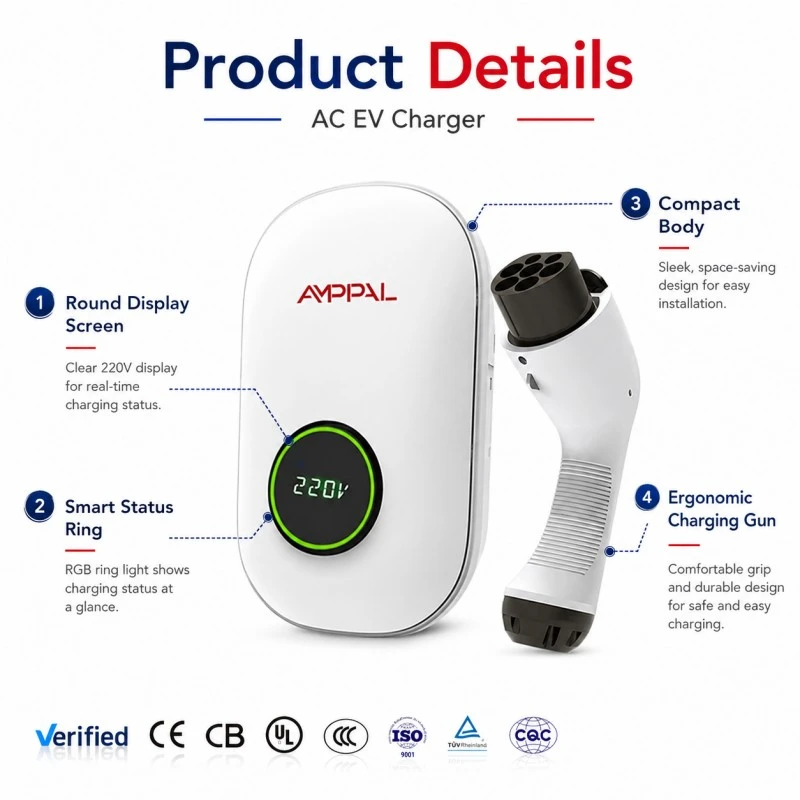

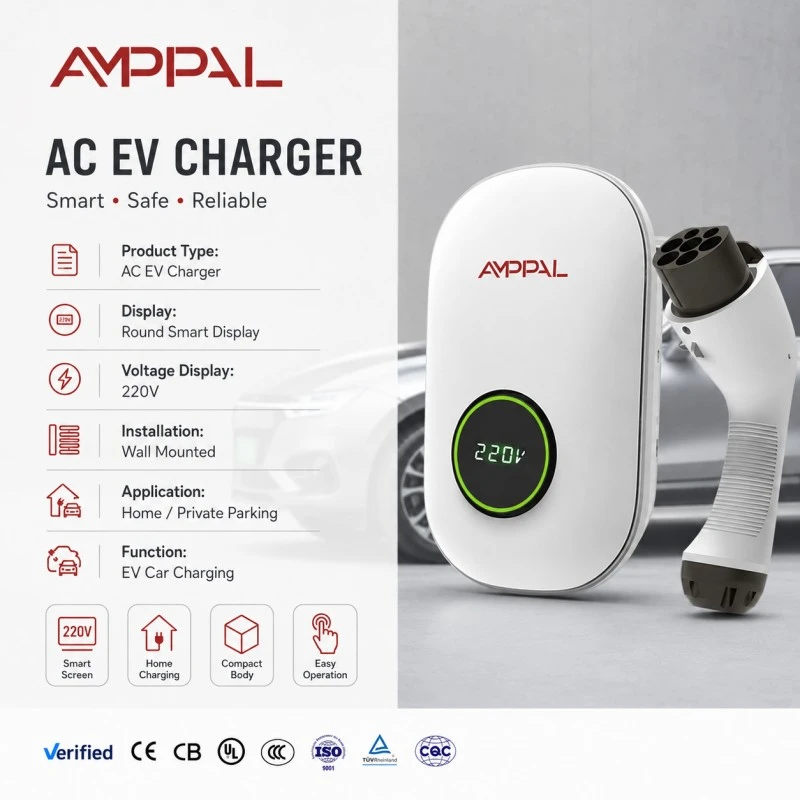

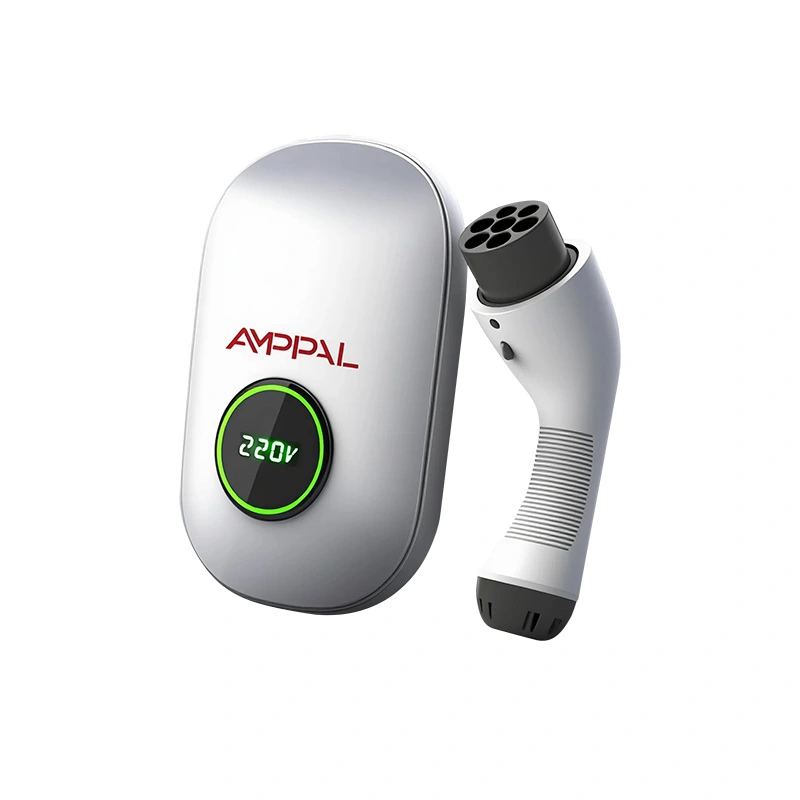

AMPPAL 3,5 kVt-lıq Yaşayış İstifadəsi üçün Portativ AC EV Şarj Cihazı (AF-AC-3,5-B-A-O-1/2-SF) bir Tip 2 rozetkası olan 304 x 191 x 95 mm ölçülü plastik korpus divar qutusudur, 220VAC bir fazada 16A qiymətləndirilib. O, Bluetooth, WiFi və AMPPAL tətbiqi ilə bağlanır və -30°C ilə +50°C iş diapazonu ilə IP65 reytinqinə malikdir.

Biz onu adi şarj cihazının dayanmadığı yerlər üçün qurmuşuq: duzlu hava, toz fırtınaları, musson yağışı və təmizləyici heyətin təzyiqli yuyucusu. Duz spreyi, silisium tozu və təzyiq yuyucuları üç qatildir; bu mənzil hər üçünün ətrafında tikilir.

Silmək üçün toxunma ekranı və korroziyaya uğrayan klaviatura yoxdur; interfeys sizin telefonunuzdur. Bu hissələrin çıxarılması qəsdən edilir: korpusda daha az açılış, duzlu havanın hücumu üçün daha az şey.

Beş yol IP65 açıq havada şarjı dəyişdirir

Toz keçirməyən, toza davamlıdan fərqlidir: 6 o deməkdir ki, hətta karxanada və ya səhra tikintisində də hissəciklər içəri daxil deyil.

Su axınına icazə verilir: siz təmizlik zamanı cihazı aşağıya çəkə bilərsiniz, açıq havada olan şarj cihazlarının əksəriyyəti məhz bu şəkildə ölür.

Möhürlənmiş korpus kondensasiyaya meyilli iqlimlərdən uzaqlaşır; conta ön qapağın vida nümunəsi ilə bərabər şəkildə sıxılır.

-30°C ilə +50°C diapazonu qızdırıcı və ya ventilyator olmadan Nordic qışlarını və Körfəz yaylarını əhatə edir.

Plastik korpus paslanma yollarının olmaması deməkdir: çılpaq metal kənarları, korroziyaya uğrayan menteşə sancaqları və bir nəfərin quraşdırması üçün kifayət qədər bədən işığı.

Uğursuz bir şey daha azdır: kart oxuyucusu və klaviatura olmaması korpusda daha az açılış və duzlu havanın hücumu üçün daha az hissə deməkdir.

Texniki Spesifikasiyalar

Bu Bölmə Üçün Quraşdırılmış Mühitlər

Suyun 500 metrliyində hər şeyə duz səpdiyi sahil evləri və kotteclər.

İncə tozun kiçik bağlayıcılara üyüdüləcəyi tozlu bölgələrdə tikinti sahəsi kabinləri və alət anbarları.

Musson iqlimləri: divar montajı və aşağıya baxan rozetka hovuzdan əvvəl su tökür.

Yüksək rütubətli və müntəzəm yuyulma rejimi olan təsərrüfat binaları və tövlələr.

-30°C qışın daha ucuz elektronikanı öldürdüyü soyuq bölgələr; vahid tam diapazon üçün qiymətləndirilir.

Müvəqqəti və icarəyə götürülmüş quraşdırmalar: yüngül, divara quraşdırılmış və saytlar arasında hərəkət etmək asandır.

Bütün gecə kondensasiya damcıları olan qaraj və karport divarları; möhürlənmiş lövhə rütubətdən uzaqlaşır.

Qonaqların avadanlıqla işləməkdə çətinlik çəkdiyi tətil obyektlərinin icarəsi; bir hortum aşağı sağ ki, bir vahid ən qonaqlar sağ qalır.

Yağış Yağanda İçəridə Nələr Baş verir

Su əvvəlcə ön qapaqla qarşılaşır. IP65 contası qapağın arxasında oturur və kabel rakoru giriş nöqtəsini möhürləyir; yağışın istismarı üçün ventilyasiya yuvası yoxdur, çünki qurğu korpusun səthi vasitəsilə konveksiya ilə soyudulur.

Tip 2 rozetkasının öz qapağı var. Avtomobil elektrik şəbəkəsinə qoşulduqda, konnektorun özü hava izolyasiyasını daşıyır; boş olduqda, qapaq yağış və tozu kontaktlardan qoruyur.

IP65 nə demək deyil: suya batmaq. Reytinq gölməçələri deyil, jetləri və yağışı əhatə edir, ona görə də cihazı aşağı bucaqlı rozetka ilə quraşdırın və bazanı daşqın səviyyəsindən yuxarı saxlayın. Yandan yağış yağan yerlərdə, girintili rozetka və aşağı profilli qapaq suyun kontaktlara çatması üçün daha uzun bir yol verir.

Soyuq davranış da bir xəttə layiqdir: möhürlənmiş həcm az nəfəs alır, buna görə də rütubət ventilyasiya dəlikləri ilə deyil, birləşmələrdə bloklanır. Həddindən artıq donma-ərimə dövrlərində biz hələ də heç bir xərc tələb etməyən və son şübhələri aradan qaldıran kornişin altına quraşdırmağı tövsiyə edirik.

IP65 reytinqinin arxasında sınaq

Partiya nümunələri IEC 60529 standartına uyğun olaraq IPX5 su axını sınağından keçir: dəqiqədə 12,5 litr sürətlə 6,3 mm-lik burun, üç dəqiqə ərzində bütün bucaqlardan püskürtülür.

Toz kamerası, IP6X proseduruna uyğun olaraq səkkiz saatdan sonra içəri daxil olmamasını təsdiqləyir.

Bölmələrin 100%-i yüksək qazan dielektrik və yerin davamlılığı yoxlamalarından keçir.

IEC 60068-ə uyğun olaraq -30°C-dən +70°C-yə qədər istilik dövriyyəsi, üstəlik nümunə götürülmüş vahidlərə 96 saatlıq duz səpilməsi.

48 saat tam yüklü yanma, daxili temperatur qeyd edilərkən, korpus möhürlənmişdir.

ISO 9001:2015 altında RoHS/REACH uyğun komponentlər; Aşağı Gərginlik və EMC direktivlərinə uyğun olaraq CE.

Hər bir bölmənin seriya nömrəsi onun sınaq qeydləri ilə əlaqələndirilir, buna görə də partiya sertifikatı müəyyən bir istehsal gününə qədər izlənilə bilər.

Qoşun necə hazırlanır: səkkiz addım

Kalıplama: gövdə contanın yivi və alətə dizayn edilmiş montaj nöqtələri ilə enjeksiyonla qəliblənmişdir.

Conta oturacağı: IP65 möhürü quraşdırılıb və arxa işıq altında davamlı muncuq üçün yoxlanılıb.

PCBA: enerji lövhəsi, Bluetooth/WiFi modulu və ölçmə SMT xəttində yerləşdirilib.

Qoruyucu örtük: son montajdan əvvəl anakart nazik bir konformal örtük alır.

Sızdırmazlığın işləməsini təmin edən spesifikasiyaya fırlanan rozetka və kabel rakoru.

Firmware yüklənməsi və tətbiqin cütləşməsi yoxlanılır.

IP nümunəsi: hər partiyadan vahidlər su reaktiv qurğusuna keçir.

Hi-pot, vizual QC və qablaşdırma; standart sifarişlər 15-20 iş günü ərzində çatdırılır.

Doğru Alət, Doğru Sayt: 3,5 kVt seçilməsi

3.5kW is a slow, steady charge: roughly 15-17km of range per hour for a typical EV, and a full overnight top-up for most commuters. Choose it when the car parks for hours and the circuit is an ordinary 16A socket circuit.

Dəyişməyə ehtiyacınız olduqda onu seçməyin. Hər iki saatdan bir hərəkət edən taksi parkının 7 kVt və ya 11 kVt gücünə ehtiyacı var və üç fazalı xidmətə malik bir depoda 3,5 kVt qutular işləməməlidir. Bu, ötürmə maşını deyil, ev və yüngül kommersiya vasitəsidir.

Həqiqətən qazandığı yer: gücə deyil, açıq havaya məruz qalma qərar verir. Əgər yer sahilyanı, tozlu və ya dondurucudursa, IP65 qabığı təvazökar çıxışda belə özünü doğruldur.

Comparing with a 7kW single-phase unit? The 3.5kW draws 16A and the 7kW draws 32A; bir çox köhnə evlərdə və kotteclərdə 16A dövrə var, lakin 32A deyil. Naqil seçimi diktə etdikdə, 3,5 kVt yenidən naqildən tamamilə yayınır.

Nə üçün Alıcılar AMPPAL Xarici Bölmələrə üstünlük verirlər

IP65 sınaqdan keçirilir, qəbul edilmir: su axını və toz kamerası nəticələri hər partiya üçün mövcuddur.

AMPPAL tətbiqi ilə Bluetooth və WiFi vasitəsilə yerli nəzarət; seansa başlamaq üçün heç bir bulud hesabı tələb olunmur.

Kompakt 304 x 191 x 95 mm korpus və bir nəfərlik divar montajı.

CE sertifikatı, 2 illik standart zəmanət, 15-20 iş günü çatdırılma müddəti, MOQ 1 ədəd.

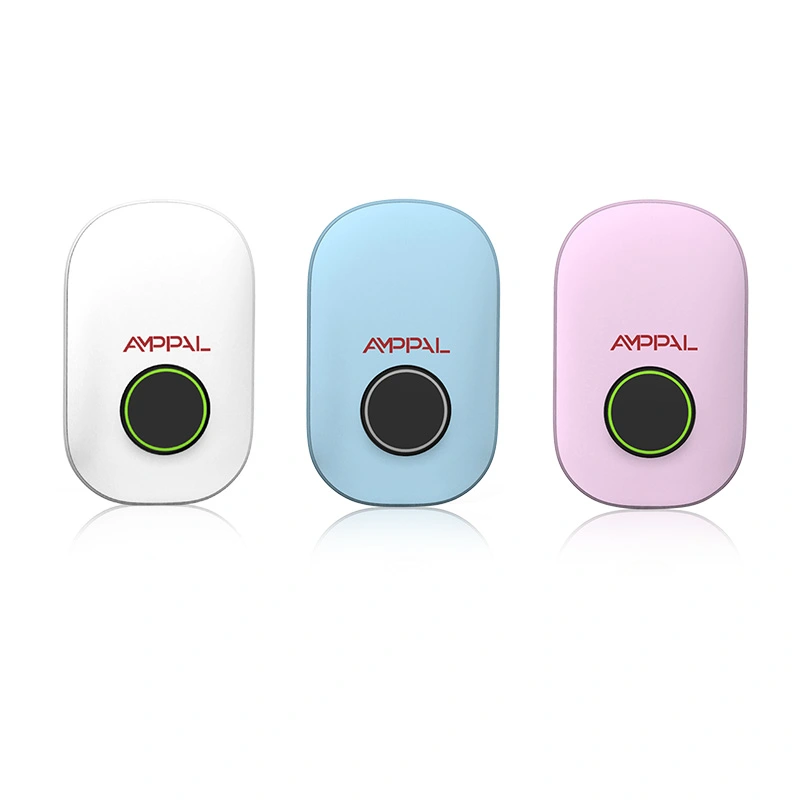

OEM/ODM: loqo, mənzil rəngi və tətbiq markası fərdiləşdirilmişdir; 2014-cü ildən bəri 40-dan çox ölkəyə ixrac edir.

Ehtiyat hissələri: conta, rozetka qapağı və kabel dəstləri yeganə istehlak materiallarıdır, ona görə də distribyutor bir kiçik dəsti saxlaya və bütün quraşdırılmış bazanı əhatə edə bilər.

Qablaşdırma və Çatdırılma Təfərrüatları

Hər bir vahid təqribən 380 x 280 x 170 mm, köpükdən qorunan, divar mötərizəsi, vintlər və təlimat kitabçası ilə pərakəndə satış üçün hazır karton qutuda göndərilir; ümumi çəkisi təxminən 3 kq-dır.

İki qatda palet başına qırx ədəd; 20 futluq konteyner təxminən 1500 ədəd və 40HQ təxminən 3300 ədəd tutur, buna görə kiçik və böyük sifarişlər həm iqtisadi cəhətdən göndərilir. Distribyutorlar tez-tez bu modeli bir konteynerdə 7kW və 11kW versiyaları ilə birləşdirir.

Sitatlar FOB Ningbo və ya Şanxay, EXW mövcuddur; kommersiya hesab-fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı və CE bəyannaməsi hər bir göndərməni müşayiət edir.

Dəstək və Təmir Siyasəti

Möhürlənmiş elektronika da daxil olmaqla istehsal qüsurlarını əhatə edən, göndərildikdən sonra 2 illik standart zəmanət.

Video diaqnostika ilə 24 saat texniki cavab.

Ehtiyat hissələri: 2 iş günü ərzində DHL/FedEx vasitəsilə conta dəstləri, rozetka qapaqları və kabel dəstləri.

Fotoşəkillərə və seriya nömrəsinə görə RMA: dəyişdirmə və ya təmir bir şey qaytarmazdan əvvəl təsdiqlənir.

Möhür köhnəlir: əgər qurğu nə vaxtsa sökülübsə, contanı dəyişdirin və biz hər təmir sifarişinə pulsuz təzə conta daxil edirik.

Sahənin təmiri əksər hallarda mümkündür: ön qapaq və conta standart alətlərlə çıxarılır, buna görə zədələnmiş qapaq tamamilə yeni bir qurğu demək deyil.

İstifadə və Təmizləmə Qeydləri

Səhv: rozetkanın qapaq açıq vəziyyətdə təzyiqlə yuyulması. Sağ: rozetkanın qapağını bağlayın və şlanqdan əvvəl tıxaclı birləşdiricini bağlayın.

Yanlış: cihazın yuxarı kənarında su yığılması üçün düz montaj. Sağ: mötərizənin əyilməsindən istifadə edin ki, üz su töksün.

Səhv: sahə kabelinin girişini korpusdan qazmaq. Sağ: zavod bezindən istifadə edin; sahədə qazılmış çuxur suyun daxil olduğu yerdir.

Yanlışdır: bölməni daşqına meyilli ərazidə döşəmə səviyyəsində qoymaq. Sağda: məlum daşqın xəttinin üstündə montaj; IP65 suya davamlıdır, suya davamlı deyil.

Səhv: uzun illər ultrabənövşəyi şüalara məruz qaldıqdan sonra contaya məhəl qoymamaq. Sağda: hər il möhürü yoxlayın və çatladıqda dəyişdirin; dəst diaqnozdan daha ucuzdur.

Çətin İqlimlərdən Alıcı Hekayələri

Norveç sahillərində bir kottec sahibi dənizdən 200 metr aralıda qayıqxananın yanında bir ev qurdu. İki qışda duz spreyi tətbiq etdikdən sonra yeganə problem, silikon sprey ilə gevşetdiyi sərt yuva qapağı idi; elektronika heç vaxt nasaz deyil.

Keniyalı bir tikinti podratçısı tozlu dağlıq ərazidə sahə kabinlərində dörd qurğu saxlayır. Sayt menecerinin şikayəti əksəriyyətin əksinədir: aqreqatlar o qədər möhürlənib ki, toz da çıxa bilmir və günəşli günlərdə ekranın çərçivəsi arxasında nazik təbəqə yığılır.

Çili mədən düşərgəsi yüksəklikdə işçilər üçün bir dəstə sifariş etdi. Onların elektrik ustası -18 ° C-də bir gecədən sonra -30 ° C dərəcəsini yüksək qiymətləndirdi; o, əvvəllər daha ucuz şarj cihazlarının -10°C-dən aşağı düşməsini müşahidə etmişdi.

Bu hesabatlarda ümumi mövzu: heç kim suyun zədələnməsi ilə bağlı zəng etmir. Şikayətlər kosmetik, sərt qapaq və ya solğun bir bezeldir, bu, hava şəraitinə davamlı dizayn sahibinə başa gələcəkdir.

Havaya davamlı şarjla bağlı suallar

S: Doğrudan da birbaşa cihaza su çiləyə bilərəmmi?

A: Bəli, IP65 istənilən istiqamətdən aşağı təzyiqli jetlərdən qoruyur; hortumla işləyərkən rozetkanın qapağını bağlı saxlayın.

S: IP54 və IP65 arasındakı fərq nədir?

A: İkinci rəqəm: 4 sıçramalara, 5 jetlərə qarşı müqavimət göstərir; ilk rəqəm 6 toz keçirməzlik əlavə edir.

S: Cihaz dondurulmadan aşağı yüklənəcəkmi?

A: -30°C-ə qədər qiymətləndirilib; avtomobilin akkumulyatorunun idarə edilməsi onun soyuqda nə qədər enerji qəbul edəcəyinə qərar verir.

S: Plastik korpus günəşdə sarı olurmu?

Cavab: Gövdə UV-stabildir, lakin açıq havada bir neçə ildən sonra səthin cüzi solmasını gözləyin.

S: Bulud hesabı olmadan proqram nə edir?

A: Bluetooth cütləşməsi, start/stop və canlı güc displeyi yerli olaraq işləyir; WiFi konfiqurasiya edildikdən sonra uzaqdan giriş əlavə edir.

S: Hansı rozetka və kabel daxildir?

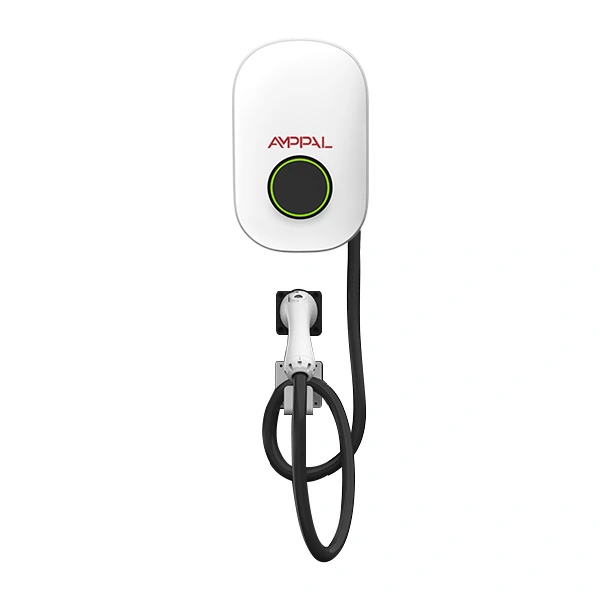

A: Sabit kabel ilə bir Tip 2 rozetka; CCS və CHAdeMO AC modellərində təklif edilmir.

S: Onu içəridə də quraşdırmaq olarmı?

A: Bəli, IP65 qabığı istənilən yerdə işləyir; daxili istifadə yalnız baş boşluğunu istifadə olunmamış qoyur.

S: Qurğuşun vaxtı nədir?

A: Standart modellər üçün 15-20 iş günü, MOQ 1 ədəd.
