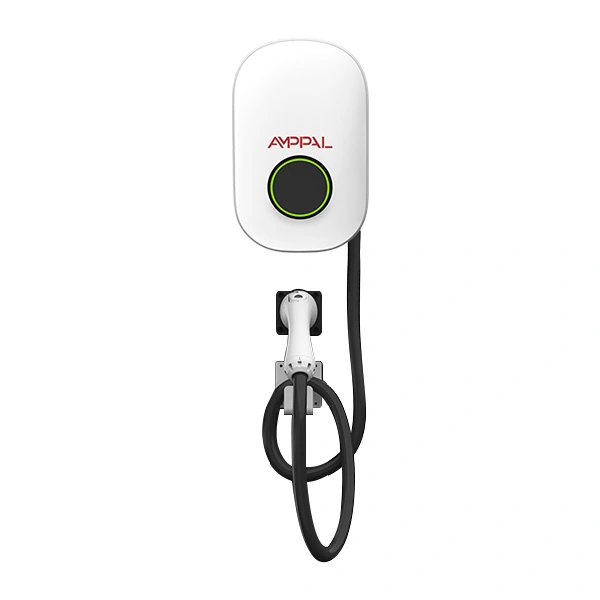

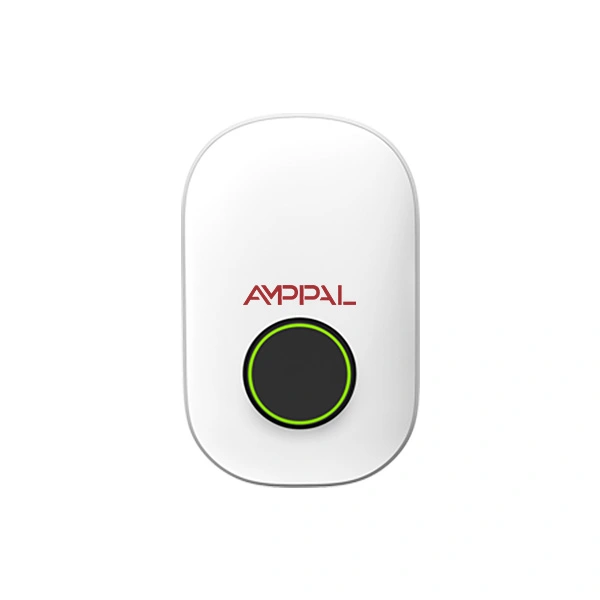

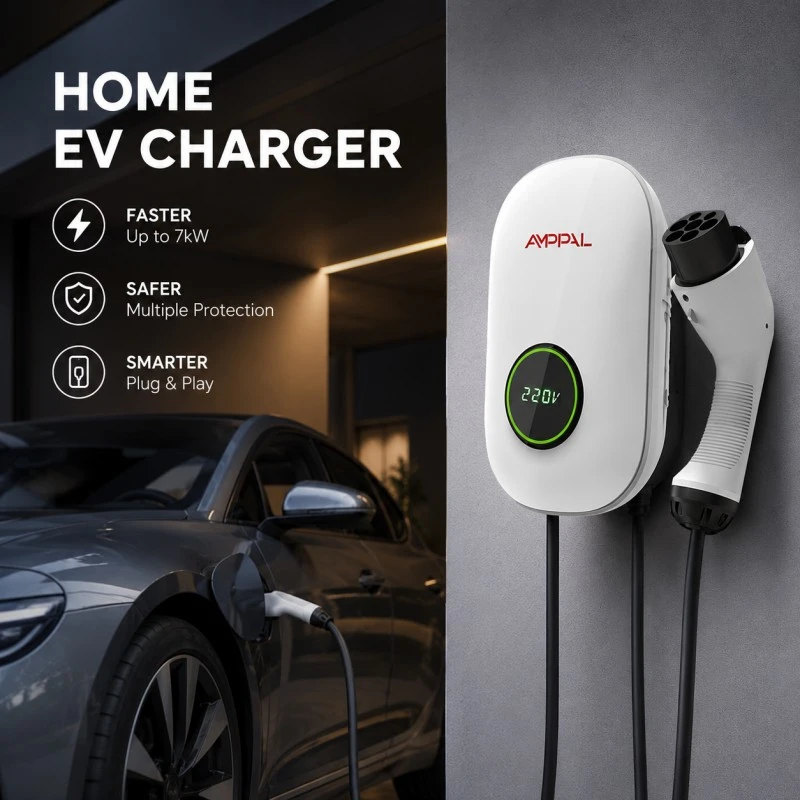

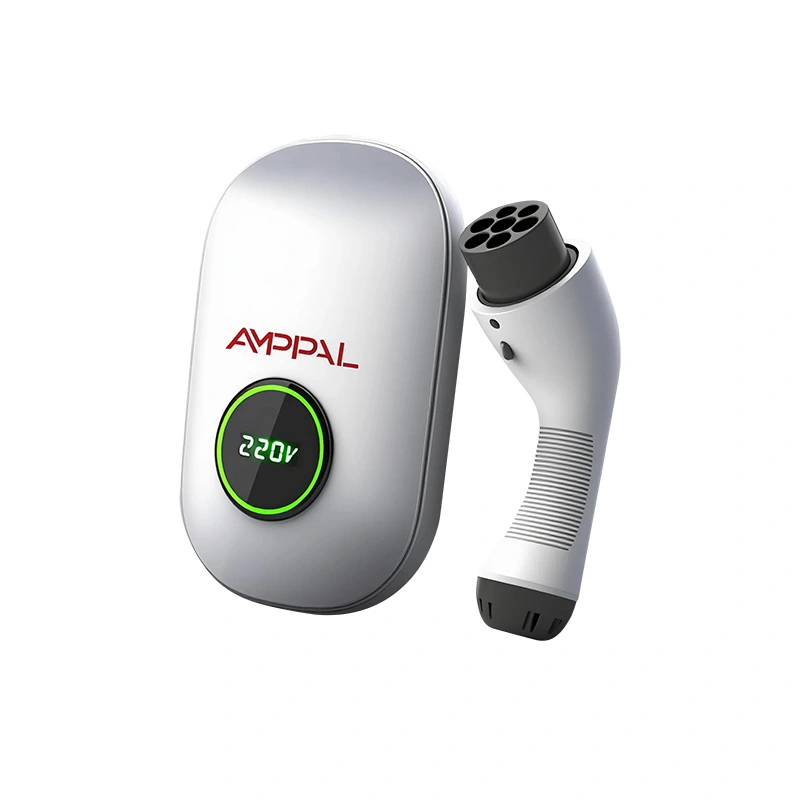

Yaşayış və kommersiya məqsədləri üçün 11 kVt portativ AC EV şarj cihazı

Niyə 11kVt Avropa Defoltu oldu?

Yaşayış fondu şarj cihazının gücünü təyin edir. Almaniya, Avstriya, Nordiklər, Benilüks ölkələri və mərkəzi Avropanın çox hissəsində evlər standart olaraq üç fazalı 400V təchizatı ilə təchiz olunub. Üç fazanın hər birində 16A divar qutusunu qidalandırın və siz 11 kVt əldə edəcəksiniz - təchizatı yeniləməsi, xüsusi proqram yoxdur.

Yaşayış və Kommersiya məqsədləri üçün 11 kVt gücündə Portativ AC EV Şarj Cihazı praktiki səbəbə görə daha çox səslənən rəqəmdən daha çox 11 kVt gücündə mövcuddur. AF-AC-11-B-A-O-1/2-SF, Avropa daxili paylama şurasının artıq çatdıra biləcəyi ölçülərə malikdir.

Fizika haqqında aydın olmağa dəyər. On bir kilovat sürətli şarj deyil. O, saatda təxminən 50-60 km məsafə qət edir ki, bu da demək olar ki, bütün avtomobilləri bir gecədə doldurur. İyirmi dəqiqə ərzində doldurulmuş batareyaya ehtiyacınız varsa, sizə DC lazımdır və heç bir qiymətə heç bir AC divar qutusu bunu edə bilməz.

Üç Fazalı Bir Fazalı Qutuda Sizi Nə Alır

7,4 kVt gücündə bir fazalı qurğunun doldurulma sürətindən təxminən 1,6 dəfə yüksəkdir, hər faza cərəyanında artım yoxdur - hələ də hər ayaqda cəmi 16A.

L1, L2 və L3 arasında balanslaşdırılmış çəkiliş. Dağıtım lövhəniz hər şeyi daşıyan bir faza deyil, bərabər yük görür, bu da qonşuların da şarj etməsi vacibdir.

Bir keçirici üçün aşağı cərəyan, uzun bir şarj seansında kabel və terminallarda daha az istilik deməkdir.

Əksər Avropa bazarı EV-lərə quraşdırılmış 11 kVt-lıq bort şarj cihazları ilə uyğun gəlir - siz avtomobili azaltmaq əvəzinə onun tam AC qabiliyyətindən istifadə edirsiniz.

IP65 sızdırmazlığı və -30°C ilə +50°C diapazonu, buna görə də Nordic qışı və ya Alp dağlarında qorunmayan divar spesifikasiya daxilindədir.

304 × 191 × 95 mm və üç fazalı qurğu olmasına baxmayaraq, bir nəfərin montajı üçün kifayət qədər yüngüldür.

Texniki Spesifikasiyalar

Evlər və Binalar Bu Uyğundur

Alman, Avstriya və İsveçrə tək ailəli evlər: istehlakçı blokunda üç fazalı standartdır, ona görə də 11 kVt ümumiyyətlə kommunal xidmətin cəlbinə ehtiyac duymur.

Açıq parkinqi olan Nordic mülkləri: -30°C dərəcəsi və IP65 kuzovu qışda qorunmayan quraşdırma idarə edir.

Hollandiya və Belçika terraslı mənzil: dar yan divar və ya ümumi giriş keçidi üçün kifayət qədər yığcam.

İki və ya üç bloklu kiçik yaşayış binaları: balanslaşdırılmış üç fazalı yükləmə bina təchizatını limitlər daxilində saxlayır.

İşçinin evində park edilmiş şirkət avtomobili: gecədə 11 kVt sürücülük tam iş gününü əhatə edir və APP jurnalı xərclərin ödənilməsi üçün təmiz rekord verir.

Bölmə üç fazalı təchizatı necə idarə edir

Divar qutusu AC-ni avtomobilə keçir; DC-yə çevrilmə avtomobilin bort şarj cihazının içərisində baş verir. Bölmənin əslində idarə etdiyi pilot siqnaldır - o, avtomobilə quraşdırmanın təhlükəsiz şəkildə nə qədər cərəyan verə biləcəyini bildirir və avtomobil buna uyğun olaraq özünü məhdudlaşdırır.

Kontaktör bağlanmazdan əvvəl qurğu torpaqlamanın davamlılığını yoxlayır və avtomobilin düzgün qoşulduğunu və kilidləndiyini təsdiqləyir. Sessiya zamanı qalıq cərəyanı aşkarlama mərhələsi DC sızması, eləcə də Avropaya satılan daha ucuz idxalı qarşılayan tələb olan AC sızmalarını izləyir.

Əgər bir faza düşərsə - kənd tədarüklərində qeyri-adi deyil - bölmə balanssızlığı aşkar edir və iki ayaq üzərində davam etmək əvəzinə dayanır. Məhz buna görə qorunma faza çatışmazlığının zədələnmiş bort şarj cihazı əvəzinə telefonunuzda qeyd edilmiş hadisəyə çevrilməsidir.

Avropa bazarına uyğunluq

Model seriyası üzrə saxlanılan texniki fayl ilə Aşağı Gərginlik və EMC direktivlərini əhatə edən CE uyğunluğu.

Hər bir qurğu qablaşdırılmazdan əvvəl dielektrik dayanıqlılıq və torpaq davamlılığı testindən keçir - bu, toplu nümunə götürmə deyil, 100% sınaqdır.

Yalnız sprey deyil, su axını ilə IP65 yoxlaması. İkinci rəqəm, bunu bazarın büdcə sonunda üstünlük təşkil edən IP54 vahidlərindən ayıran şeydir.

İstehsal nümunələrində -30°C ilə +70°C arasında istilik dövriyyəsi, Şimali Avropa qurğularının saxlanma və istismar şərtlərini əks etdirir.

Qalıq cərəyandan qorunma həm AC, həm də 6mA DC nasazlığının aşkarlanması üçün sınaqdan keçirilmiş və Avropa quraşdırıcılarının istismara verilərkən yoxlamaq üçün tələb etdiyinə uyğundur.

Seriya nömrəli test qeydləri hər bir bölməni müşayiət edir, bu da bina müfəttişi sübut tələb edərsə, işləri asanlaşdırır.

İstehsal marşrutu

1. Komponentlərin qəbulu — kontaktorlar, RCD modulları, nəzarətçilər və korpuslar anbara daxil olmamışdan əvvəl spesifikasiya ilə yoxlanılır.

2. Korpusun qəliblənməsi və yoxlanılması — IP65 ondan asılıdır, çünki polikarbonat gövdə möhür-üz düzlüyünə görə yoxlanılır.

3. Conta fitinqi — möhürlər sadəcə yerə atılmaq əvəzinə oturtulur və yoxlanılır.

4. Elektronikanın yığılması — bizim AC xəttimizə quraşdırılmış nəzarətçi, kontaktor və RCD pilləsi; terminal fırlanma anı qeydə alınır.

5. Mikroproqramın yüklənməsi və istinad avtomobil simulyatoruna qarşı pilot siqnalının kalibrlənməsi.

6. Elektrik təhlükəsizliyinin yoxlanılması — dielektrik gücü, izolyasiya müqaviməti, yerin davamlılığı, RCD səfər yoxlaması.

7. Hər partiyadan nümunə götürülmüş vahidlərdə IP65 su jetinin sınağı, daxili quruluğu təsdiqləmək üçün korpus daha sonra açılır.

8. Funksional islatma, pərakəndə satış üçün hazır kartonlara qablaşdırma və ixrac üçün paletləşdirmə.

11 kVt və ya 7,4 kVt almalısınız?

Qərar verməzdən əvvəl iki şeyi yoxlayın: təchizatınız və avtomobiliniz. İstehlakçı blokunuz bir fazalıdırsa, bu model düzgün alış deyil və məişət təchizatını üç fazaya yüksəltmək nadir hallarda sırf enerji doldurmaq üçün dəyərlidir - bunun əvəzinə 7 kVt bir fazalı versiyanı alın.

Sonra maşını yoxlayın. 7,4 kVt bort doldurucusu olan avtomobil bu blokdan 7,4 kVt enerji çəkəcək və daha çox olmayacaq. Avtomobilin istifadə edə bilmədiyi tutuma görə pul ödəmiş olacaqsınız. Bir çox məşhur modellər bu kateqoriyaya aiddir, buna görə fərz etməkdənsə, təsdiqləməyə dəyər.

Hər iki qutunun işarələndiyi yerdə - üç fazalı təchizatı və 11 kVt tutumlu avtomobil - bu düzgün seçimdir və bir fazalı qurğunun vaxtının təxminən üçdə ikisi batareyanı dolduracaq.

Digər Təchizatçılarla Artırılmalı Nöqtələr

Xüsusi olaraq IP reytinqinin ikinci rəqəmini soruşun. IP65 su axınına davamlıdır; IP54 sıçrayışları idarə edir. Açıq Avropa divarında bu fərq iki qışda özünü göstərir.

6mA DC qalıq cərəyan aşkarlamasının quraşdırıldığını və ya xarici cihaz tələb etdiyini soruşun. Bizimki inteqrasiya olunub.

Faza itkisi zamanı davranış haqqında soruşun. İki fazada işləməyə davam edən qurğu avtomobilin bort şarj cihazını zədələyə bilər.

İnternet olmadan nə baş verdiyini soruşun. Bu qurğu birbaşa telefondan Bluetooth vasitəsilə idarə olunur, ona görə də heç bir şəbəkə olmadan işləyir.

Burada kommersiya şərtləri: MOQ standart konstruksiyalar üçün 1 ədəd, 15-20 iş günü istehsal, 2 il zəmanət, 100 ədəddən etibarən fərdi brendinq.

Avropaya qablaşdırma və yükdaşıma

Yaşayış və Kommersiya məqsədləri üçün 11 kVt gücündə Portativ Divara quraşdırılmış AC EV Şarj Cihazı pərakəndə satış üçün hazır çap edilmiş karton qutuda təxminən 380 × 260 × 150 mm ölçüdə, kabel daxil olmaqla, təxminən 4,5 kq ümumi çəkidə, qəliblənmiş köpük əlavələri və quruducu kisə ilə göndərilir.

Kartonlar 20 ədəd istiliklə işlənmiş fumiqasiyadan təmizlənmiş taxta üzərində bir paletə yığılır, streçlə bükülür və bağlanır. 20 futluq konteyner təxminən 1800 ədəd alır; daha kiçik miqdarlar aşağı çəki nəzərə alınmaqla LCL kimi və ya hava ilə yaxşı hərəkət edir.

Biz əksər AB istiqamətlərinə EXW, FOB Ningbo və ya Şanxay, CIF və DDP göndəririk. Sənədlərə kommersiya fakturası, qablaşdırma siyahısı, CE uyğunluq bəyannaməsi, seriya nömrəli sınaq hesabatı və mənşə sertifikatı daxildir. Distribyutorlar üçün biz pərakəndə qablaşdırmanı öz brendinizdə və dilinizdə çap edə bilərik.

Zəmanət və Davamlı Dəstək

Kontaktoru, RCD mərhələsini, nəzarətçini və korpusu əhatə edən tam qurğuda iki illik standart.

Arızalar adətən APP hadisə jurnalından diaqnoz qoyulur — quraşdıranlar bizə skrinşot göndərirlər və biz sayta baş çəkmədən səbəbi müəyyən edirik.

Dəyişdirmə vahidləri və ya hissələri təsdiqlənmiş nasazlıqdan sonra 48 saat ərzində, adətən 3-5 iş günü ərzində kuryer vasitəsilə Avropaya göndərilir.

Quraşdırma kitabçası, naqillərin sxemi və ingilis dilində istismara buraxılış siyahısı verilir; Həcmli sifarişlər üçün alman, fransız və holland versiyaları mövcuddur.

Kabel, conta və terminalların illik vizual yoxlanışından başqa heç bir müntəzəm texniki xidmət tələb olunmur.

Quraşdırma Səhvləri Qaçmağa Dəyər

Səhv: küçə olduğu üçün evin üç fazalı olduğunu fərz etmək. Sağda: istehlak blokunu açın və sifariş verməzdən əvvəl üç canlı keçiricini təsdiqləyin.

Səhv: mövcud paylaşılan dövrə vasitəsilə qoşulma. Sağda: öz açarı və quraşdırmaya uyğun ölçülü RCD ilə xüsusi üç fazalı dövrə işə salın.

Səhv: yaxın məsafədə reaktiv yuyulmadan sağ çıxmaq üçün IP65-ə güvənmək. Sağda: standart testdə su axınına qarşı möhürlənmişdir, lakin təzyiqli yuyucunu birbaşa korpusun tikişlərinə yönəltməyin.

Yanlış: kabel girişi yuxarıya baxaraq montaj. Sağ: təlimatdakı oriyentasiyaya əməl edin. Su bir kabeli izləyir və səmaya baxan hər hansı bir giriş nöqtəsində hovuzları tutur.

Səhv: faza fırlanma yoxlamasını atlamaq. Sağ: istismara verərkən yoxlayın — qurğu şarj etmək əvəzinə nasazlıq barədə məlumat verir və bu qarşısı alına bilən çağırış quraşdırıcının gün tarifinə başa gəlir.

Avropa Quraşdırmalarından Əlaqə

Aşağı Saksoniyadakı bir quraşdırıcı 2025-ci ilin əvvəlindən bəri yeni tikilmiş evlərin təxminən qırxını quraşdırıb. Onun praktiki şərhi: kompakt korpus texniki sənədlərdə göstərildiyindən daha vacibdir, çünki alman kommunal otaqları izdihamlıdır və böyük divar qutusu tez-tez defolt olaraq kənarda qalır.

Tromsodakı bir ev sahibi, Arktik Dairənin yaxşı hissəsində, cihazın iki qışı heç bir nasazlıq olmadan keçdiyini bildirdi, baxmayaraq ki, telefon proqramının elektronika istiləşməsindən əvvəl dərin soyuqda qoşulmağın yavaş olduğunu qeyd etdi. Biz bunu proqram təminatı komandasına ötürdük; Bu, şarj problemi deyil, Bluetooth oyanma davranışıdır.

Rotterdamdakı üç binada altı bloku idarə edən bir əmlak meneceri, balanslaşdırılmış üç fazalı çəkilişin həlledici amil olduğunu söylədi - bina təchizatı eyni ayağı yükləyən altı tək fazalı şarj cihazı götürə bilməzdi.

Ümumi suallar

S: Evdə üç fazalı olub-olmadığını necə bilə bilərəm?

Cavab: İstehlakçı blokunda üç canlı keçiricinin olub olmadığını yoxlayın və ya sayğacınıza baxın - üç fazalı sayğaclar hər bir faza üçün ayrıca oxunuşları göstərir. Elektrikçiniz bir neçə dəqiqə ərzində təsdiqləyə bilər.

S: Əgər mənim avtomobilim yalnız 7,4 kVt AC gücünə malikdirsə?

Cavab: O, 7,4 kVt enerji ilə doldurulacaq. Heç bir şey zədələnmir, lakin siz istifadə edə bilməyəcəyiniz tutuma görə pul ödəyirsiniz – əvəzinə bir fazalı modeli alın.

S: Tam şarj nə qədərdir?

A: Saatda təxminən 50-60 km məsafə. 60 kVt/saat tutumlu akkumulyatorun 20%-dən dolmasına qədər təxminən beş saat vaxt tələb olunur.

S: İnternetə ehtiyac varmı?

A: Xeyr. Bluetooth nəzarəti şəbəkə olmadan telefondan şarj cihazına işləyir. Uzaqdan görünməni istəyirsinizsə, WiFi isteğe bağlıdır.

S: Skandinaviyada açıq havada montaj üçün uyğundurmu?

Cavab: Bəli — IP65 və -30°C-yə qədər qiymətləndirilib. Kabel girişində suyun yığılmaması üçün təlimatdakı montaj istiqamətinə əməl edin.

S: Hansı bağlayıcı quraşdırılıb?

A: Tip 2, Avropa standartı. Kabel uzunluğu standart olaraq 5 metrdir.

S: Mənə əlavə RCD lazımdırmı?

A: Bölmə AC və 6mA DC qalıq cərəyan aşkarlamasını birləşdirir. Quraşdırıcınız hələ də yuxarı axın mühafizəsinin yerli naqil qaydalarına uyğun olduğunu təsdiq etməlidir.

S: Mən onu brendləşdirə bilərəmmi?

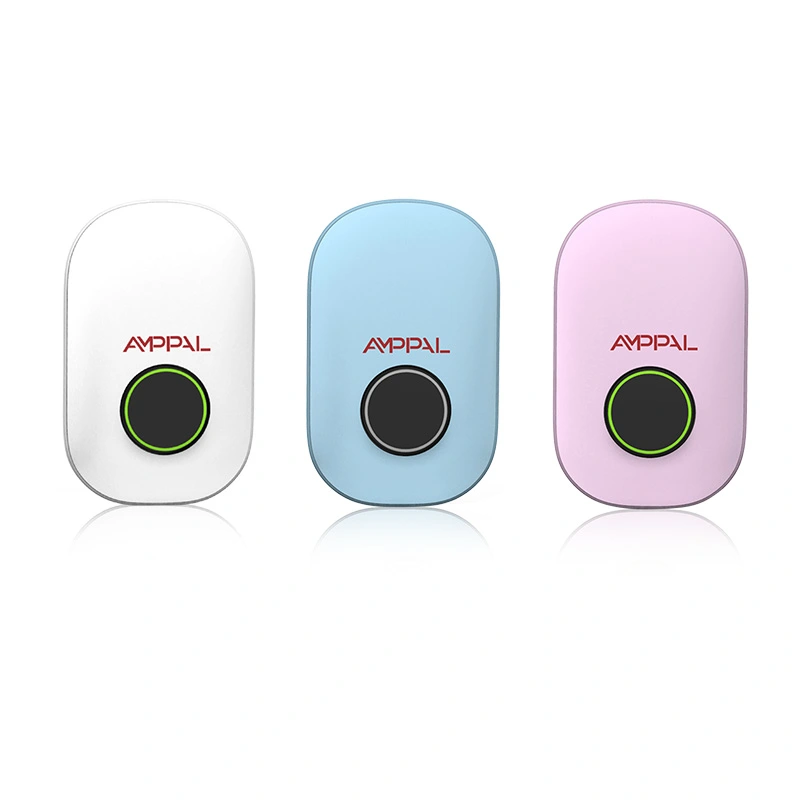

Cavab: Bəli — loqo, mənzil rəngi və çap olunmuş pərakəndə qablaşdırma 100 ədəddən, 25-30 iş günü ərzində çatdırılma müddəti.
