Səyahət və evdə şarj üçün Akrilik Dizaynlı 11kW Portativ AC EV Şarj Cihazı

Wallbox deyil, Səyahət Elektrik Aləti

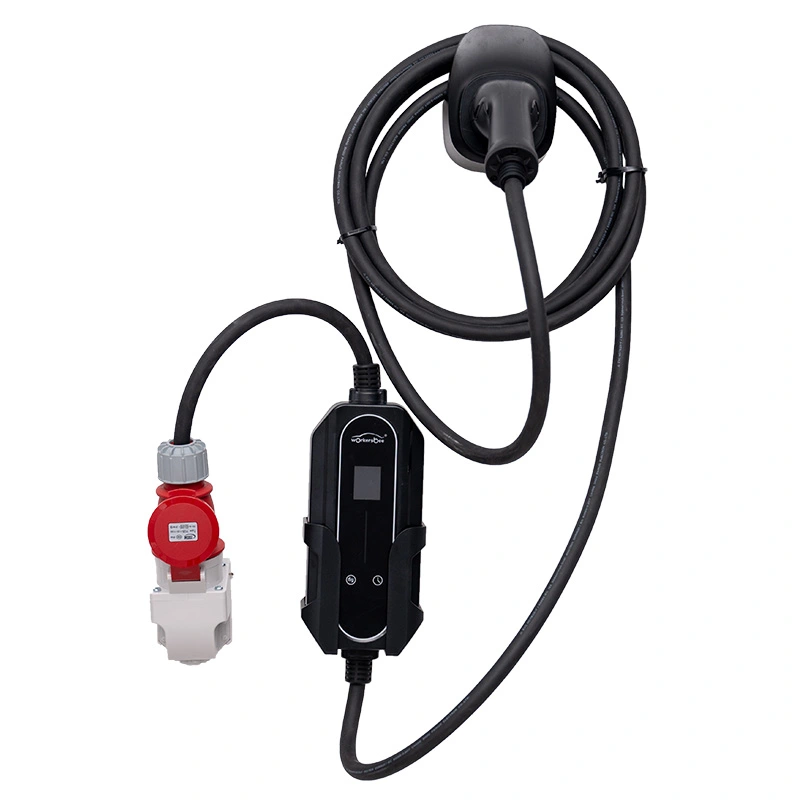

Qırmızı beş pinli CEE fiş bu şarj cihazının mövcud olmasının səbəbidir.

Avropanın əksər ölkələrində həmin qırmızı 400V sənaye rozetkası universal doldurma standartına ən yaxın şeydir: o, düşərgə sütunlarında, sənaye həyətlərində, tikinti meydançalarında və Portuqaliyadan Finlandiyaya qədər ferma binalarında oturur.

Səyahət və evdə doldurulması üçün akril dizaynlı 11 kVt gücündə Portativ AC EV Şarj cihazı (Akril Panel Tipi, AF-AC-11 kVt) cilalanmış akril üzlü və LCD displeyli PC/ABS qutusudur, hər bir fazadan 16A çəkmək və avtomobilə 11kV çatdırmaq üçün hazırlanmışdır.

Sabit üç fazalı divar qutusu sizi bir binaya bağladıqda, bu qurğu avtomobilə minir və qitədəki istənilən qırmızı rozetkanı doldurma nöqtəsinə çevirir. Bu, ev divar qutusunu əvəz etmir - bu, fərqli bir sürücülük növü üçün fərqli bir vasitədir.

Niyə üç fazalı daşınma vacibdir?

16A üç fazalı girişdən 11kVt, 32A dövrə ovunun olmaması deməkdir; CEE qırmızı 16A rozetkası düşərgələrdə və emalatxanalarda mavi 32A tək fazalı qohumundan daha çox yayılmışdır.

7 kVt-lıq bir fazalı qurğudan təxminən iki dəfə çox ötürmə qabiliyyəti - 50 kVt-saatlıq batareya təxminən dörd saat yarım ərzində doldurulur.

Akril panel və LCD kommersiya məqsədli istifadədən sağ çıxır: cızıqlar, yanacaqla toxunan toxunuşlar və kobud saxlama oxunuşda darıxdırıcı olmur.

IP55 reytinqli korpus açıq hava sahələrinə, sahil duzlu havaya və daha az qurğunu bağlayan tikinti tozuna qarşı dayanır.

-30 ℃ ilə + 50 ℃ əməliyyat pəncərəsi iqlim kamerasında yoxlanılır - Şimali qışlar və Mərkəzi Asiya çöl fəsilləri üçün uyğundur.

Beş metrlik kabel və kompakt gövdə sizə park gimnastikası olmadan rozetkaya çatmağa imkan verir və qurğu daşıma qutusunda düz yığılır.

Texniki Spesifikasiyalar

Marketlər və Yollar Bu Bölmə Üçün tikilmişdir

Transsərhəd Avropa turu: bir şarj cihazı, bir qırmızı fiş və eyni konnektor Fransa, Almaniya, Nordic və Balkanlarda işləyir.

Üç fazalı birləşmələrin artıq mövcud olduğu və daimi doldurma məntəqəsinin olduğu sənaye və tikinti sahələri üçün tikinti icazəsi lazımdır.

Nəqliyyat vasitələrini saytlar arasında hərəkət etdirən və hər həyətdə divar qutuları quraşdırmaqdan imtina edən park depoları və icarə şirkətləri.

Sıfırdan aşağı şarjın qış faktı olduğu Nordic və Rusiya/Orta Asiya bazarları.

Tədbirlər və sərgilər: zalda uzatma kabellərini işə salmaq əvəzinə demo avtomobilləri 380V hadisə enerji təchizatı ilə doldurmaq.

11 kVt-da elektriklə nə baş verir

Üç fazalı 380/400V CEE qırmızı fiş vasitəsilə daxil olur və faza-faza avtomobilin qəbul etdiyi tək şarj dövrəsinə çevrilir. Qutu faza başına 16A çəkir ki, bu da əksər kommersiya dərəcəli təchizatlar üçün kifayət qədər təvazökardır, lakin 11 kVt-a qədər real ötürmə qabiliyyəti əlavə edir.

Enerji verməzdən əvvəl bölmə Tip 2 idarəetmə pilotu üzərindən avtomobillə əl sıxır və avtomobilin bort şarj cihazının üç fazalı cərəyan qəbul edə biləcəyini yoxlayır. Bəzi EV-lər hətta üç fazalı olsa belə, yalnız bir fazalı yüklənir; qutu səssizcə uğursuz olmaq əvəzinə LCD-də bunu bildirir.

Mühafizə məişət açarından daha dərindən işləyir: həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq yüklənmə, qısaqapanma, torpaqlama nasazlıqları, həddindən artıq temperatur, fövqəladə dayanma və qalıq cərəyan - hamısı müstəqil şəkildə izlənilir, bölmə özünü oflayn rejimdə dayandırır və kod göstərir.

Giriş 380VAC ±15% olduğundan, qurğu oxşar gücə malik birfazalı şarj cihazlarından daha zəif kənd şəbəkələrinə daha yaxşı dözür - 32A bir fazalı yükü dayandıra biləcək gərginlik düşmələri həmin pəncərədə udulur.

Sərhəd Məmurunun Tanınacağı Sertifikatlar

CQC, CE və TUV sertifikatları hər model və partiya üzrə verilir, hesabat nömrələri gömrük brokerlərinə və ya sertifikatlaşdırma orqanlarına verilməyə hazırdır.

Hər bir vahid 100% sınaqdan keçirilir - dielektrik gücü, izolyasiya müqaviməti və yerin davamlılığı - qapaq bağlanmazdan əvvəl nümunə götürülmür.

Montajdan sonra 30 dəqiqəlik tam yüklü yanma; qablaşdırmaya buraxılmazdan əvvəl aqreqat termal sürüşmə olmadan 11 kVt tutmalıdır.

IP55 toz və sprey testi akril panel birləşmələri və kabel rakorları da daxil olmaqla tam yığılmış qutunu əhatə edir.

Partiya səviyyəli dözümlülük: kontaktorun 10.000 əməliyyata çevrilməsi və idarəetmə lövhəsi və LCD-də 96 saatlıq duz spreyi.

İqlim kamerasının -30 ℃ ilə +50 ℃ arasında yoxlanılması, həddindən artıq soyuqda sənədləşdirilmiş işə salınma davranışı.

Lövhədən Qutuya: Quraşdırma Yolu

Marşrut idarəetmə lövhəsi ilə başlayır: yığıb yerləşdirmə, dalğa ilə lehimləmə, sonra elektronikanı kondensasiyadan qorumaq üçün konformal örtük — cihazın -20 ℃ hava və isti kabin arasında hərəkət etdiyi soyuq iqlim bazarlarında real riskdir.

PC/ABS korpusu Zhejiang, Yueqing şəhərindəki AMPPAL zavodunda FANUC və TRUMPF ilə hazırlanmış robot hüceyrələr üzərində qəliblənmişdir; akril panel eyni müəssisədə CNC ilə kəsilir və cilalanır və AC və DC məhsulları heç vaxt montaj xəttini paylaşmır.

Quraşdırma güc pilləsinin quraşdırılması, RCD və kontaktorun quraşdırılması, kabel vərəqlərinin möhürlənməsi, panelin quraşdırılması və iki mərhələli sınaq dəzgahı vasitəsilə irəliləyir; hər bir operator bölmənin seriya nömrəsinə qarşı addımı qeyd edir.

2014-cü ildə əsası qoyulmuş AMPPAL hazırda illik gücü bir milyondan artıq doldurma vahidi ilə işləyir və ümumilikdə bir milyondan çox enerji tədarük edib. Hər bir portativ qurğuda son QC əl ilə olur: qapanma hissi, kabelin gərginliyini azaltma, panel bitirmə — istifadəçinin hər gün toxunduğu detallar.

Üç Fazalı Reallıq Yoxlanışı: Bu Vahid Harada Uyğundur (və Olmayan Harada)

Sürüşünüz müntəzəm olaraq sərhədləri keçərsə və ya üç fazalı enerji təchizatı olan saytlardan işləyirsə və avtomobilinizin bort doldurucusu həqiqətən üç fazalı qəbul edirsə, əvvəlcə avtomobilin texniki cədvəlini yoxlayın, çünki yalnız bir fazalı avtomobil qutunun imkanlarının təxminən üçdə birini dolduracaq.

Yeganə enerji mənbəyiniz bir fazalı məişət rozetkasıdırsa, onu kataloqda buraxın: qurğu dizaynına görə üç fazalıdır və heç bir adapter 220V birfazalı gərginliyi 11 kVta çevirmir. Təmiz bir fazalı evlər üçün 7 kVt portativ model düzgün uyğun gəlir.

Sabit qarajda hər gecə eyni avtomobili doldurursanız, onu buraxın - yük idarəetməsi ilə quraşdırılmış divar qutusu qiymət və səliqə ilə portativ qurğudan üstündür.

Əgər 22 kVt və ya DC sürətli şarja ehtiyacınız varsa, bu qutu tamamilə yanlış alətdir; bunlar 32A-da üç fazalı AC və ya ümumiyyətlə DC şarj cihazı tələb edir.

Niyə Distribyutorlar 11 kVt xətti saxlayır

Aydın, kifayət qədər xidmət göstərməyən alıcısı olan məhsul: kommersiya operatorları və məişət enerjisindən istifadə edə bilməyən uzun məsafəli EV səyahətçiləri.

Standart konfiqurasiyalar üzrə 15-20 iş günü iş vaxtı; Akril panel və qablaşdırmada OEM markası eyni cədvəldə işləyir.

Təvazökar MOQ idxalçılara konteyner sahəsi yaratmazdan əvvəl üç fazalı yeri təsdiq etməyə imkan verir.

Zavod tərəfindən konfiqurasiya edilmiş CEE qırmızı 16A fiş, Tip 2 silah (istəyə görə GB/T) və sertifikatlar - CE/TUV/CQC - təyinat bazarı üçün hazırlanmışdır.

AMPPAL 40-dan çox ölkəyə ixrac edir, 200-dən çox enerji doldurma stansiyasını idarə edir və NEOM yaşıl-hidrogen sahəsi kimi layihələri təmin edir; tərəfdaşınız ticarət şirkəti deyil, istehsalçıdır.

Qutulu, Paletli və Qapıda

Hər bir 11 kVt-luq vahid kuryer şəbəkələri və rəf ekranları üçün nəzərdə tutulmuş pərakəndə satış üçün hazır karton qutuda göndərilir, çünki bu kateqoriya çox onlayn satılır. Kartonun ümumi çəkisi 5 metrlik kabel də daxil olmaqla təxminən 8-10 kq təşkil edir - distribyutorun anbara tez ehtiyacı olduqda hava daşımaları üçün kifayət qədər yüngüldür.

Konteyner sifarişləri kartonun ölçüsündən asılı olaraq 20 fut yük üçün 80-120 karton qablaşdırılır, paletlənmiş, streçlə bükülmüş və alıcının markasına etiketlənmişdir.

Sənədlər mallarla birlikdə səyahət edir: kommersiya fakturası, qablaşdırma siyahısı, CE/TUV/CQC sertifikatları və sınaq hesabatları, üç fazalı elektrik idxalının 40-dan çox ölkədə gömrükdən keçməsini təmin edən budur.

Sərhəd Aşan Xidmət

Seriya nömrəsinə bağlı 2 illik zəmanət, hətta cihaz ölkəni dəyişdikdə belə AMPPAL-ın ixrac şəbəkəsi vasitəsilə qorunur.

Ehtiyat lövhələr, LCD modulları və kabel dəstləri təsdiq edildikdən sonra 5 iş günü ərzində yığılır və göndərilir.

E-poçt və ya WhatsApp üzərindən LCD xəta kodu ilə diaqnoz - əksər hallarda avadanlıq qaytarılmadan həll edilir.

Firmware və APP Mini Proqram yeniləmələri məhsulun xidmət müddəti üçün zavod portalı vasitəsilə paylanır.

Soyuq iqlimə qulluq qaydaları daxildir: həddindən artıq soyuqda tam yüklənmədən əvvəl cihazı -10℃-dən yuxarı qızdırın.

Gördüyümüz Beş Sahə Səhvləri

Səhv: hər düşərgənin qırmızı rozetkasının 16A qiymətləndirildiyini fərz etsək - bəziləri 32A, bəziləri isə etiketsizdir. Sağda: rozetkanın texniki göstərici lövhəsini yoxlayın; qurğu hər bir faza üçün 16A çəkir və hər ikisində təhlükəsizdir, lakin kabel və fiş uyğun olmalıdır.

Səhv: piyada keçidi boyunca uzanan kabel ilə avtomobili park etmək. Sağda: kabeli yuxarıdan və ya döşək altından keçirin və fişini ayırdıqdan sonra tapançanı bərkidin.

Yanlış: evdə hazırlanmış adapter vasitəsilə mavi 16A tək fazalı rozetkadan istifadə. Sağda: yalnız cihazın qurulduğu orijinal CEE qırmızı beş pinli əlaqəni istifadə edin.

Səhv: tam doldurma seansından cihaz isti olanda qutunun bağlanması. Sağ: bir neçə dəqiqə boş buraxın və quru və sərbəst şəkildə sarın.

Səhv: LCD xəbərdarlığına məhəl qoymamaq və sürməyə davam etmək. Sağ: kodu oxuyun, nasazlığın səbəbini silin və təkrarlanan halda kodla bizimlə əlaqə saxlayın.

Uzun Məsafəli Zolaqdan Səslər

Finlandiya logistika şirkəti Helsinki və Laplandiya arasında dörd çatdırılma EV idarə edir. Onların donanma meneceri: "-25 ℃-də qurğu işə başlayır və 11 kVt gücünə malikdir, burada cəhd etdiyimiz iki tək fazalı şarj cihazı sadəcə dayandı. Kabelin beş əvəzinə altı metr olmasını istərdik – həyətlərimizdən biri sıx dayanacaq bucağı yaradır.

Qazaxıstanda yerləşən idxalçı 11 kVt gücündə olan modeli mədən xidmətləri göstərən podratçılara satır: “Sahələrdə enerji doldurma stansiyaları deyil, üç fazalı dizel generatorları var. Bu qutu bir neçə dəqiqə ərzində generator qoşulmasını doldurma nöqtəsinə çevirir. Akril panel döyüldü və hələ də yeni görünür, bu bizi təəccübləndirdi.

İki ay ərzində Skandinaviyada qastrol səfərində olan bir alman cütlüyü səfərin ortasında bizə yazırdı: “CEE qırmızı rozetkası olan hər düşərgə tam bir gecəlik ödənişə çevrildi. Biz əvvəl mavi rozetkalar ətrafında planlaşdırdıq və səhərləri ovla boşa keçirdik. Yeganə məyusluq qırmızı rozetkası bağlı qapının arxasında oturan bir fransız düşərgəsi idi - heç bir şarj cihazı bunu həll etmir.'

Sərhəd-keçid haqqında tez-tez verilən suallar

S: 11 kVt olan qurğu hansı fişdən istifadə edir?

A: CEE qırmızı beş pinli, 16A, 400V üç fazalı sənaye prizi — Avropa düşərgələrində, fermalarda və emalatxanalarda tapılan standart.

S: O, bir fazalı məişət rozetkasından şarj edə bilərmi?

A: Xeyr. Bu üç fazalı 380/400V tələb edir; bir fazalı enerji təchizatı ilə qurğu dizayna görə enerji verməyəcək.

S: Avtomobilimin bort doldurucusu — 11 kVt gücü qəbul edəcəkmi?

A: Yalnız üç fazalı AC doldurulmasını dəstəklədiyi halda; avtomobilin texniki xüsusiyyətlərini yoxlayın, çünki bir çox kompakt EV birfazalı məhduddur.

S: Həqiqətən nə qədər sürətli şarj edir?

Cavab: Təxminən 4,5 saat ərzində tam məhsuldarlıqda təxminən 50 kVt/saat – bir gecədə dayanma tam gün sürmə məsafəsi əlavə edir.

S: -30 ℃ reytinq etibarlıdırmı?

A: Bu, iqlim kamerası tərəfindən təsdiqlənib, başlanğıc soyuqda sınaqdan keçirilib; biz hələ də dərin soyuqda tam yük seanslarından əvvəl cihazı istiləşdirməyi məsləhət görürük.

S: 230V üç fazalı şəbəkələri olan ölkələrdə işləyirmi?

A: 380VAC ±15% giriş pəncərəsi əksər 400V Avropa şəbəkələrini əhatə edir; qeyri-standart şəbəkələr üçün faza-faza gərginliyinizi sifariş zamanı bizimlə təsdiq edin.

S: Gömrük üçün hansı sənədləri alıram?

A: CE, TUV və CQC sertifikatları, sınaq hesabatları, kommersiya faktura və qablaşdırma siyahısı, 40+ ölkəyə ixrac üçün hazırlanmışdır.

S: Həqiqətən portativdir?

Cavab: Təxminən 8-10 kq qablaşdırılıb, daşıma qutusu seçimi ilə - sənaye hiss edəcək qədər ağır, bir nəfərin hərəkət etməsi üçün kifayət qədər yüngül.
