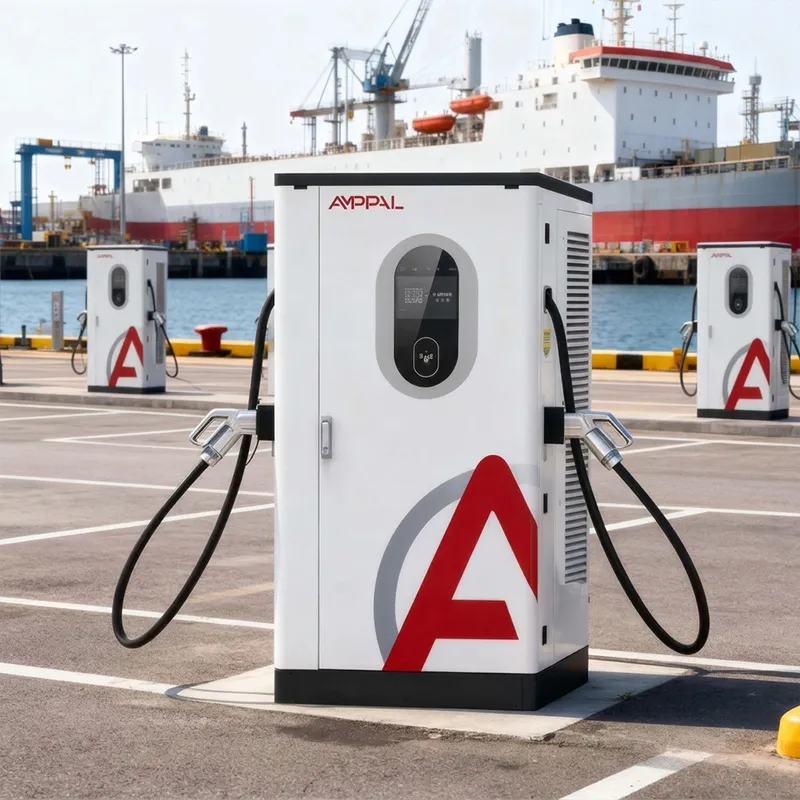

Elektrik avtobusunun doldurulması üçün 320 kVt yüksək güclü DC Ultra-sürətli EV şarj cihazı

Yük maşını parkı üçün 320 kVt kabinet nə dəyişir

400 kVt/saat yük maşını akkumulyatoru 120 kVt-lıq şarj cihazının qarşısında dayandığı anda donanmanın iqtisadiyyatı sızmağa başlayır. Bir seans üçün doxsan dəqiqə tələb edən gündəlik kabin bir növbədə altı yük maşını üçün bir körpü bağlayır.

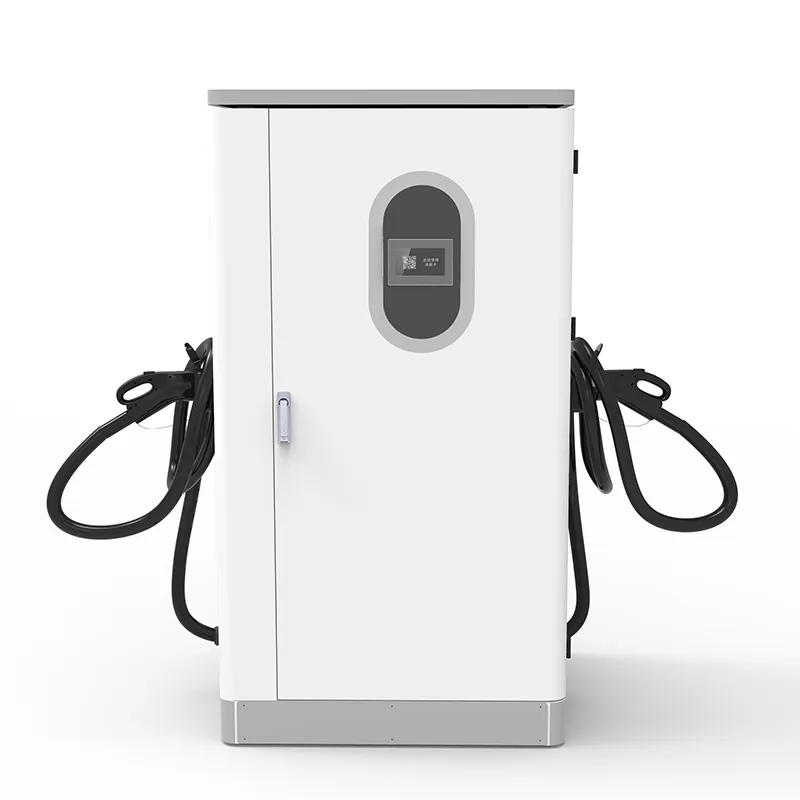

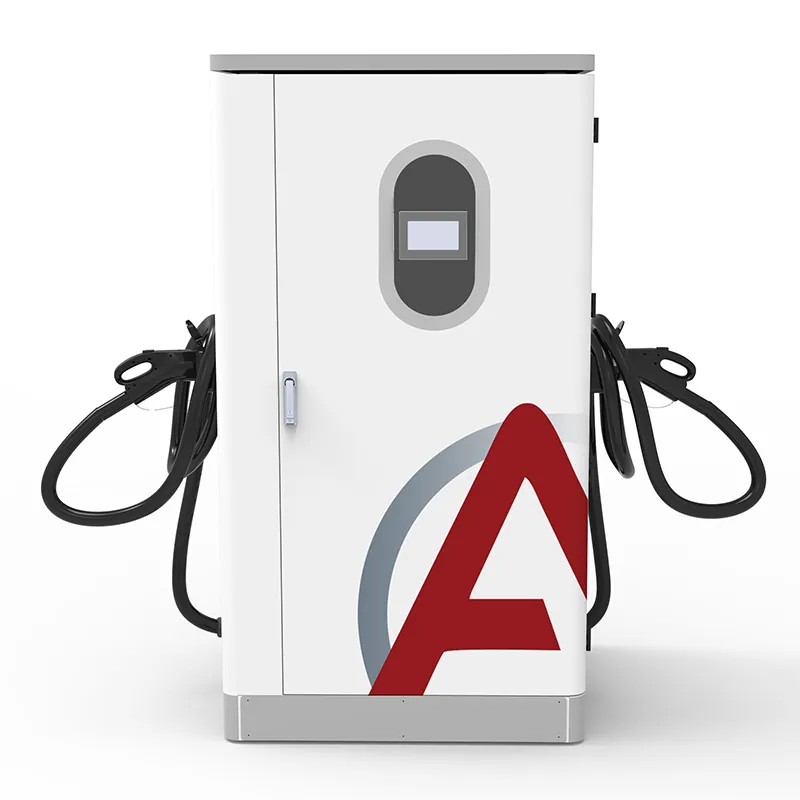

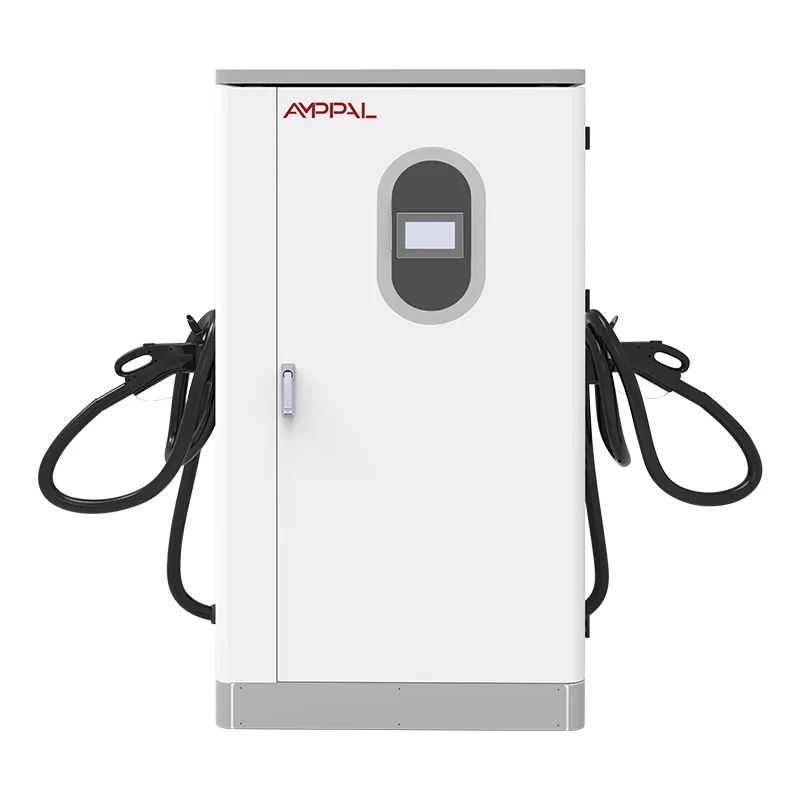

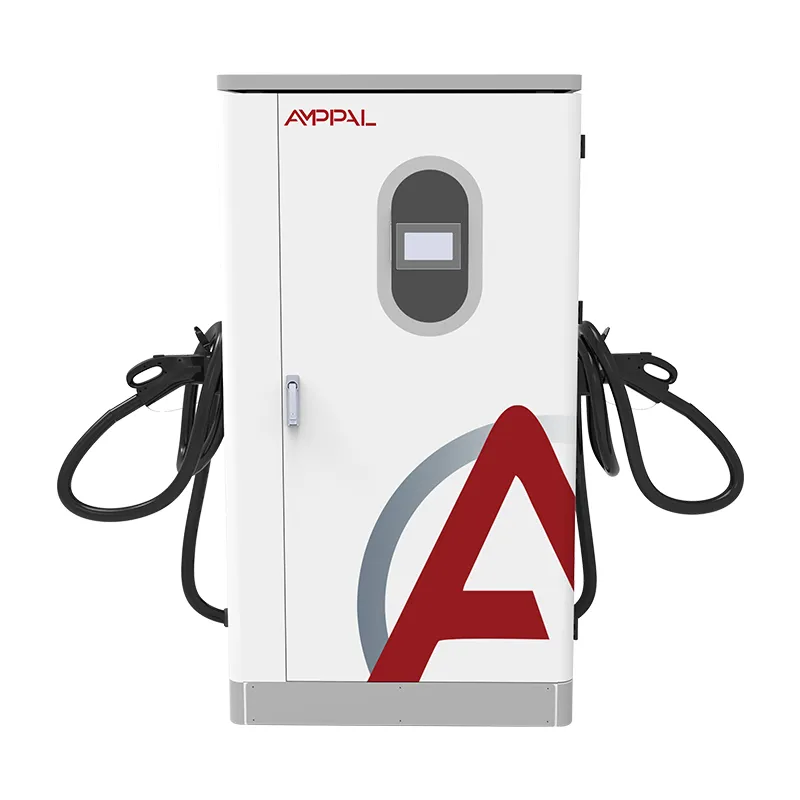

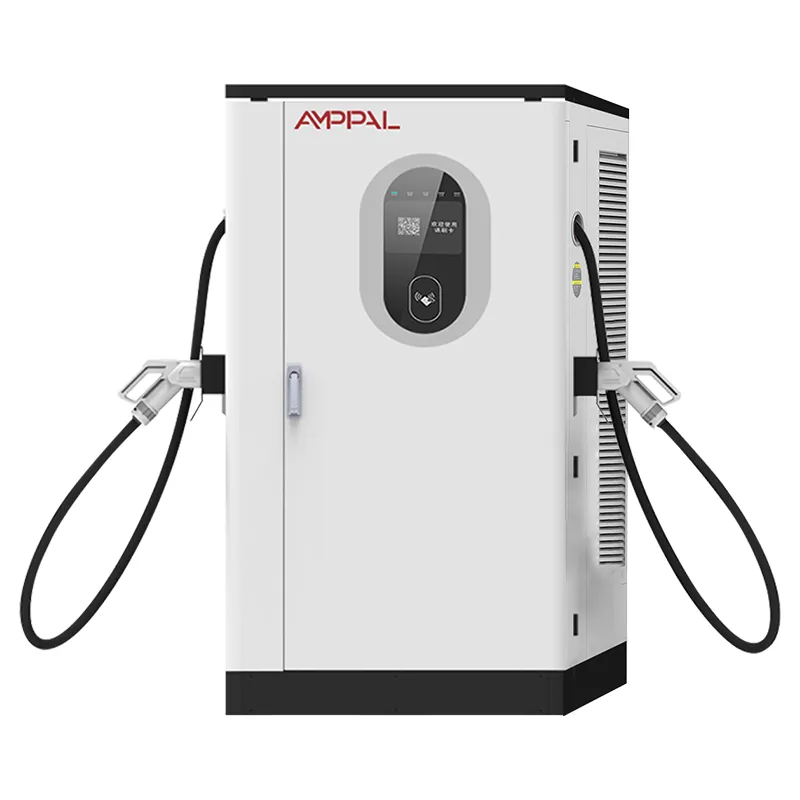

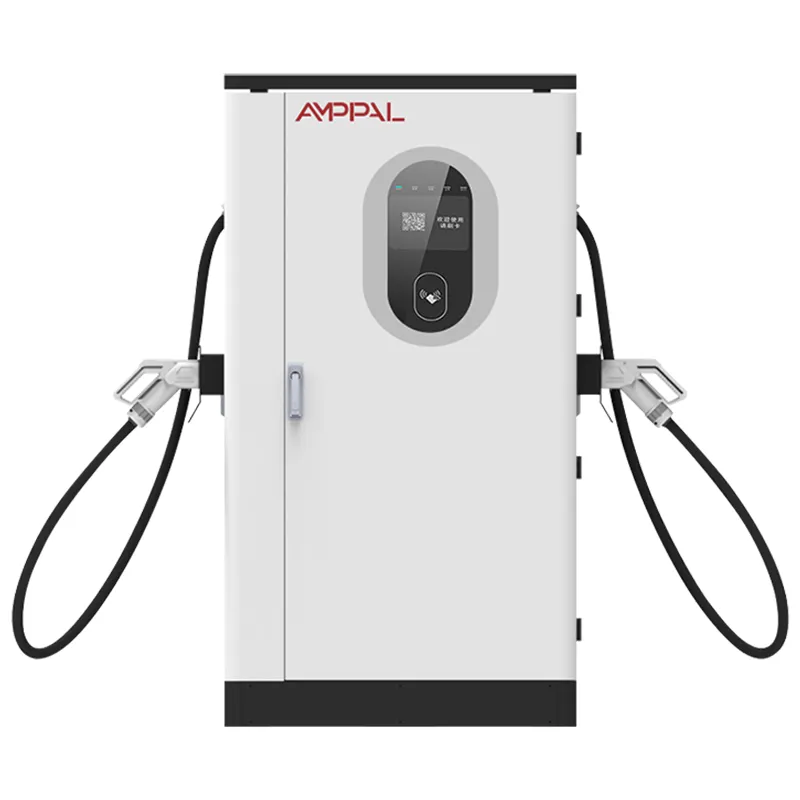

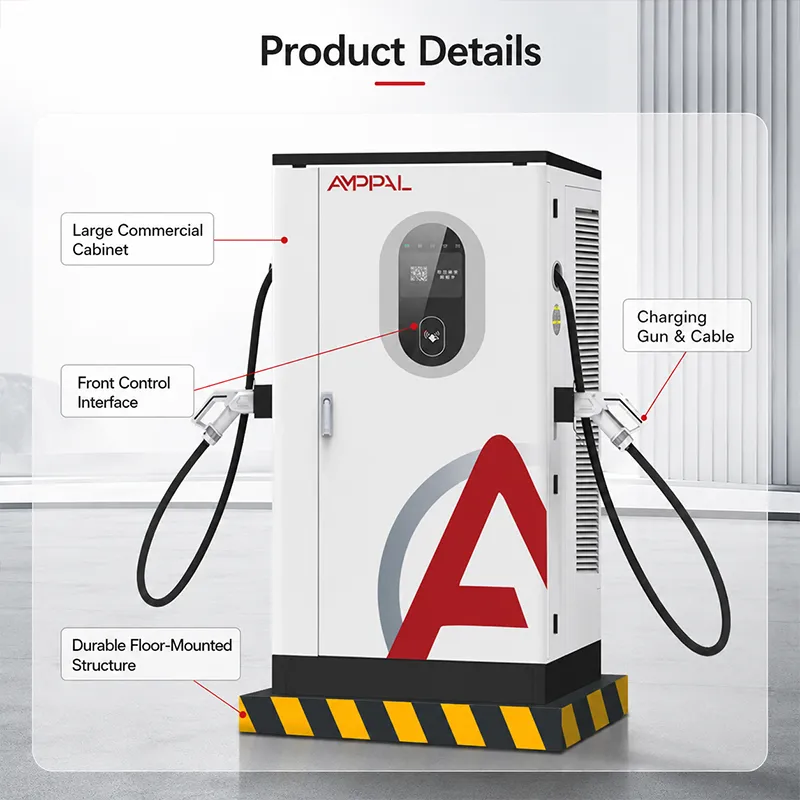

Bu, 1000 × 900 × 1850 mm ölçülü döşəməli şkafdır - divar qutusu deyil, böyük bir korpus. O, 45-65Hz-də AC380V±15% çəkir və 200A-a qədər DC200-1000V verir, anbarlar, mədən sahələri və nəqliyyat vasitələrinin böyük və çirkin olduğu limanlar üçün tikilmişdir.

Donanma Operatorlarının 320-dən çox Kiçik Vahidləri Seçməsinin Altı Səbəbi

Doldurma vaxtı uyğun: 423 kVt-saatlıq paket, regional daşıyıcılarda geniş yayılmışdır, daralma da daxil olmaqla 50-70 dəqiqə ərzində 20%-dən 80%-ə çatır – sürücünün istirahət fasiləsinə uyğun olmaq üçün kifayət qədər qısadır.

300-500kWh batareyalar üçün qurulmuşdur: DC200-1000V pəncərəsi bugünkü 400V sinifli Class 8 paketlərini və 2026-2027-ci illərdə gələn 800V platformalarını əhatə edir.

IP54 korpusu -25°C ilə +50°C arasında qiymətləndirilib: mədən tozu və liman duzu spreyi şimal qışı və ya səhra yayı boyunca çöldə qalır.

Kabel və birləşdirici çeviklik: 5 m və ya 8 m kabellər sifariş edin və alış zamanı CCS1, CCS2, GB/T, CHAdeMO və ya NACS seçin — yük maşını limanları avtomobil limanlarından daha hündür və kənarda oturur, buna görə də çatmaq əsl spesifikasiyadır.

95% pik səmərəlilik: gündə 400-600 kVt-saat işləyən həyətdə, 90% bloka qarşı boşluq 20-30 kVt-saat tullantı istilikdir, siz iki dəfə ödəmirsiniz.

Standart olaraq OCPP 1.6/2.0: sessiya məlumatları sizin donanmanızın idarə olunması proqram təminatını təmin edir, beləliklə dispetçer həyətdə gəzmədən hansı yük maşınının hazır olduğunu görür.

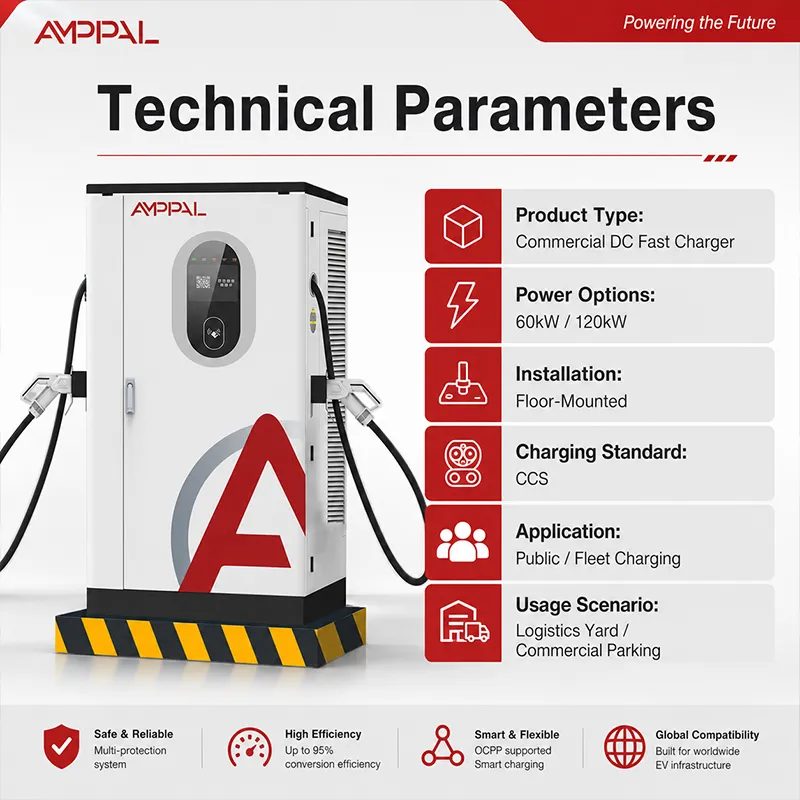

Texniki Spesifikasiyalar

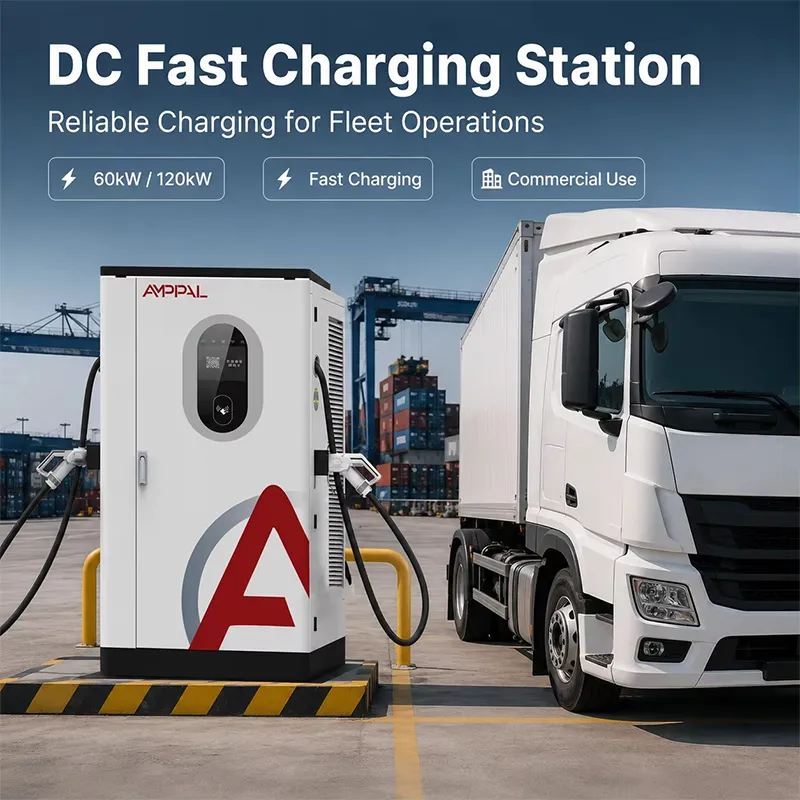

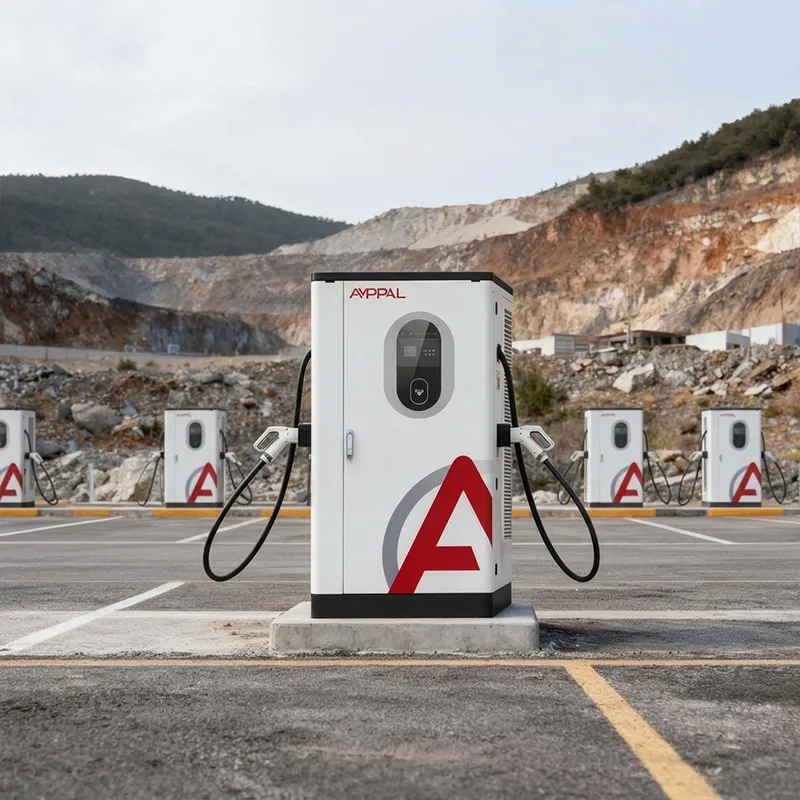

320 kVt-ın saxlandığı yer: Anbarlar, Mədənlər, Limanlar

Logistika parkları və paylama mərkəzləri: iki çatdırılma dalğası arasında qayıdan yük maşınları sürücünün fasilə pəncərəsində 60-80% toplayır.

Açıq qazma və karxana əməliyyatları: növbə dəyişdirmə doldurma ikinci doldurucu donanması olmadan yük dövriyyəsini davam etdirir.

Liman terminalları: 16 saatlıq iki növbəli konteyner traktorları darvazadan çıxmadan hərəkətlər arasında 30-40% artırır.

Bələdiyyə özüboşaltma maşınları və sabit marşrutlar üzrə tullantıların yığılması: proqnozlaşdırıla bilən geri dönüş vaxtları bir kabinetin növbə ilə 8-10 avtomobili əhatə etməsinə imkan verir.

Generator və ya zəif şəbəkə təchizatı üzərində tikinti və mədən düşərgələri: ±15% giriş tolerantlığı generatoru və kənd xəttinin yelləncəklərini udur.

AC şəbəkəsindən yük maşınının akkumulyatoruna qədər: şarj dövrü, addım-addım

Gələn üç fazalı AC DC avtobusuna düzəldilir, sonra avtomobilin tələb etdiyi tənzimlənən DC gərginliyinə çevrilir. Şkaf yük maşınının akkumulyator idarəetmə sistemi ilə CCS və ya GB/T əl sıxma - hədəf gərginlik, cərəyan həddi, doldurulma vəziyyəti - danışıqlar aparır və paket dolduqca çıxışı tənzimləyir.

Doldurma əyriləri yük maşınları üçün avtomobillərdən daha vacibdir. 400 kVt-saatlıq bir paket aşağı yük vəziyyətində yüksək cərəyanı qəbul edir, sonra isə kəskin şəkildə 80%-i ötür. Şkafın geniş 200-1000V pəncərəsi həm 400V, həm də 800V nəsil yük maşını platformalarında aparat mübadiləsi olmadan faydalı qalır.

Depoda siz ona yanacaq adası kimi yanaşırsınız: şkafı elə yerləşdirin ki, silah sürücü tərəfindən limana çatsın, dayaqlar və işarələr əlavə edin və OCPP-yə sessiya məlumatlarını daşımağa icazə verin. Sürücülər skan edir və qoşulur; kabinet qalanını edir və 7 düymlük sensor ekran şəbəkə bağlantısı düşəndə ​​yerli vəziyyəti göstərir.

Sertifikatlaşdırma və Etiketlərin Arxasında Testlər

CE və CB sertifikatı: IEC 61851 şarj seriyası və IEC 61000 toxunulmazlıq standartlarına qarşı elektrik təhlükəsizliyi və EMC testi.

TÜV xətti yoxlaması: nümunə vahidləri adi partiyalardan çıxarılır və birdəfəlik nümayiş vahidi deyil, tam yük profilindən keçir.

Bir çox ABŞ qrantları və kommunal proqramların tələb etdiyi Şimali Amerika donanma layihələri üçün UL sertifikatı.

AMPPAL-ın 2024-cü ilə qədər bir milyondan çox məhsul tədarük etdiyi Çin bazarı üçün CCC sertifikatı.

Korpusa və bərkidicilərə 96 saatlıq duz spreyi - dənizə bitişik avadanlıqlara tətbiq etdiyimiz eyni sınaq - çünki liman meydançaları gelgitdən başqa hamıda sahildir.

-30°C ilə +55°C arasında qiymətləndirilən güc modulları xətdə temperatur dövriyyəsinə malikdir, beləliklə, şkafın -25°C-dən +50°C-ə qədər olan zərfinin arxasında marja var.

Bobin polad və işçi şkaf arasında səkkiz addım

Addım 1: təbəqə polad CNC lazerində kəsilir və CNC qüllə preslərində vurulur; FANUC robotları çərçivəni qaynaqlayır.

2-ci addım: qapaq ilkin emal xəttindən və toz örtükdən, sonra isə bərkitmə keçidindən keçir.

Addım 3: rektifikator və DC/DC modulları ESD nəzarəti üçün AC istehsalından ayrılmış xüsusi DC xəttində yığılır.

Addım 4: hər bir modul təkbaşına sınaqdan keçirilir - çıxış dəqiqliyi, dalğalanma, 20%, 50% və 100% yükdə səmərəlilik.

Addım 5: kabel dəzgahları sifarişinizə uyğun olaraq tikilir (saytınızın rəsminə uyğun uzunluq) və fırlanma anına nəzarət edilən alətlərlə dayandırılır.

Addım 6: Son montaj modulları, kontaktorları, 7 düymlük HMI-ni və OCPP idarəetmə lövhəsini kabinetə quraşdırır.

Addım 7: hər bir qurğu körfəzdən çıxmazdan əvvəl 4 saatlıq tam yüklü yanma ilə işləyir; məlumat faylı seriya nömrəsi altında arxivləşdirilir.

Addım 8: yekun yoxlama, IP54 möhürünün yoxlanılması və qablaşdırma — sifarişin təsdiqindən göndərilməyə qədər 15-20 iş günü.

320 əməliyyatınız üçün uyğundurmu? Düz Ölçü Söhbəti

Şkafı broşuraya deyil, paketə və növbə modelinə uyğunlaşdırın. Qısa şəhər looplarında 200-260kWh paketləri olan yük maşınları 320kW deyil, daha kiçik bloklara və iki yuvaya ehtiyac duyur. Paketlər 350 kVt/saat və yuxarıdırsa və növbələr arxa-arxaya gedirsə, bu, bizim təyin edəcəyimiz ölçüdür.

Sonra saytınızın gücünü yoxlayın. Şkaf üç fazalı AC380V±15% tələb edir. Depo transformatorunuz 150 kVt yük üçün ölçülüdürsə, bu qurğunun əlavə edilməsi hər şeydən əvvəl təkmilləşdirmə deməkdir. Sitat gətirməzdən əvvəl yükləmə vərəqinizi sizinlə gəzəcəyik - bu, hər iki tərəfi pis quraşdırmadan xilas edir.

Bu məhsulun nə olmadığına dair dürüst olun: 500 kVt-saatlıq paketlər üçün 30 dəqiqədən az bir dönüşə ehtiyacınız varsa, siz bu şkafı deyil, meqavat sinifli maye ilə soyudulan sistem üçün alış-veriş edirsiniz. AF-DC-320 depo miqyaslı gündəlik doldurma üçün düzgün vasitədir və bu kənar qutu üçün yanlış alətdir.

Niyə Donanma Alıcıları AMPPAL-dan 320 sifariş verirlər?

Çatdırılma: 15-20 iş günü, tarix satınalma sifarişində yazılır.

MOQ: bir vahid. Prototip donanmaları bir kabinet sifariş edir, bir ay ərzində təsdiq edir, sonra miqyaslandırır.

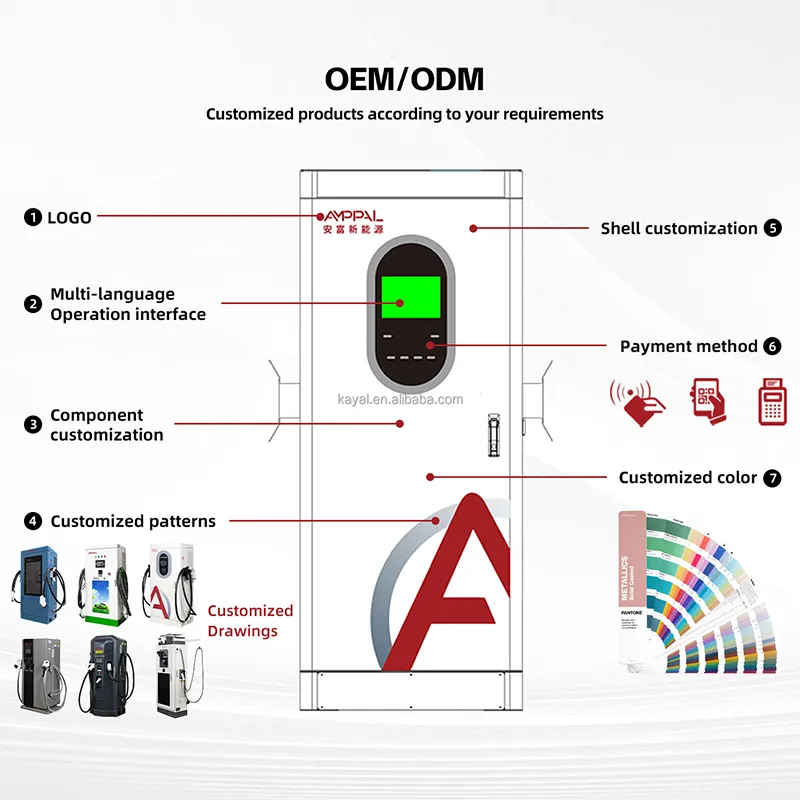

OEM/ODM: sifariş zamanı uyğunlaşdırılmış rəng, loqo, kabel uzunluğu və konnektor qarışığı; İxrac tarixinin 40-dan çox ölkəsi o deməkdir ki, yerli priz standartlarınız artıq quraşdırma vərəqindədir.

Sertifikatlar bölmə ilə birlikdə göndərilir: CE, TÜV, UL, CB və CCC sənədləri, üç təqib e-poçtundan sonra deyil, ixrac qovluğunda.

İzləmə rekordu: 2024-cü ilə qədər çatdırılan 1.000.000-dan çox vahid və 200-dən çox stansiyanı özümüz idarə edirik – ehtiyat hissələrinə e-poçt ünvanına cavab verən insanlar şarj cihazlarını da işlədirlər.

Qablaşdırma, Paletləşdirmə və İxrac Sənədləri

Şkaf köpük künc blokları və suya davamlı kəfəni olan kontrplak qutuda, altından forklift kanalları olan bir altlıqda bağlanmış şəkildə şaquli şəkildə göndərilir. Yük maşını getməzdən əvvəl konteyner yükləmə planını ekspeditorunuzla təsdiq edirik.

FOB Ningbo və ya CIF-ni limanınıza göndəririk. İxrac paketində kommersiya fakturası, qablaşdırma siyahısı və CE/TÜV bəyannamələri var, ona görə də gömrük rəsmiləşdirilməsi və istismara vermə cədvəliniz bir-biri ilə mübarizə aparmır.

Uzun dəniz ayaqları üçün - Yaxın Şərq, Afrika, Latın Amerikası - quruducu çantalar və rütubət göstərici kartı əlavə edirik. Otuz gün bir konteynerdə oturan bir kabinet uçan bir çoxundan daha quru gəlməlidir.

Kabinet Bağlandıqdan Sonra Dəstək

İki il kabinetdə. Ağır iş yerləri kontaktorları minik avtomobilləri ilə müqayisədə daha çətin dövr edir – baxılmalı olan hissə budur və əhatə olunur.

Ehtiyat hissələri yığılır: kontaktorlar, fanatlar, HMI və idarəetmə lövhəsi 3-5 iş günü ərzində göndərilir.

OCPP üzərindən uzaqdan diaqnostika: qapını açmazdan əvvəl mühəndislərimiz sessiya qeydlərini və xəta kodlarını oxuyurlar.

Çatdırılma zamanı ehtiyat modul tövsiyəsi: mağazanızdakı bir rektifikator modul bir növbə ilə təmir üçün orta vaxt saxlayır.

Bir səhifəlik rüblük yoxlama siyahısı: filtrin təmizlənməsi, fırlanma momentinin yenidən yoxlanılması, kontaktorun aşınmasının yoxlanılması — çap edilə bilər, təlimatda.

Dəfələrlə Gördüyümüz Quraşdırma və İstismar Səhvləri

Səhv: şkafın silah kabelinin yük maşınının palçıq klapan xətti boyunca sürükləndiyi yerə quraşdırılması. Sağda: onu elə yerləşdirin ki, kabel bamperin üzərindən əyləşsin və 30 sm ehtiyatı olan limana çatsın — satış rəsmi ilə deyil, ondan istifadə edən yük maşını ilə ölçün.

Səhv: kiçik ölçülü giriş qidalandırıcısını işə salmaq və gərginlik 323V-dən aşağı düşəndə ​​şarj cihazını günahlandırmaq. Sağda: qidalandırıcını tam yük və 20% üçün ölçün və quraşdırmadan əvvəl sayt transformatorunu təsdiqləyin.

Səhv: mədən həyətindəki suqəbuledici barmaqlıqlarda tozun yaranmasına icazə vermək. Sağda: filtrləri həftəlik üfürün; IP54 tozu yalnız filtr təmiz olduqdan qoruyur.

Səhv: ekran həddən artıq qızana qədər HMI üzünü isti yerlərdə birbaşa günorta günəşinə buraxmaq. Sağ: kabinetin üzünü kölgələyin və ya güclü günəşdə daha qısa ekran ömrünü planlaşdırın.

Səhv: donanma üzrə silah standartlarını qarışdırmaq və birləşdiricinin aşınmasına məhəl qoymamaq. Sağda: ehtiyat silahları avtomobilinizin qarışığına uyğunlaşdırın və hər ay birləşdirici səthlərdə yanıq izləri olub olmadığını yoxlayın.

Üç Operatorun Altı Aydan Sonra Bizə Dedikləri

Çilidəki mədən podratçısı: "Biz bu şkaflardan ikisində 14 yük maşını işlədirik. İlk həftə saytımızın elektrikçisi yemi yanlış bağladı və qurğu özü bişirmək əvəzinə təmiz bağlandı - bu, səmərəlilik sayından daha çox satdı.

Çinin Ninqbo şəhərindəki liman operatoru: "Konteyner traktorlarımız 16 saat növbə ilə işləyir. 320 kVt-lıq şkaf hərəkətlər arasında 30 dəqiqəlik doldurma imkanı verir. OCPP məlumatları dispetçerimizin yük maşınının nə vaxt hazır olduğunu təxmin etməsinə mane oldu. Silah kabeli qışda ağırlaşır - bu, bizim yeganə problemimizdir."

Almaniyada regional daşıyıcı: "Biz bunu Avropa brendi ilə təxminən iki dəfə baha qiymətə müqayisə etdik. Altı ay ərzində yeganə nasazlıq 20-ci həftədə səs-küy salmağa başlayan ventilyator idi; dəyişdirmə zəmanət altında dörd gün ərzində gəldi. Təlimatda elektrikçiniz var; biz öz adamımıza OCPP tərəfini öyrətməli olduq."

Filo Doldurma Sualları, Düz Cavablar

S: AF-DC-320 800V yük maşını doldura bilərmi?

A: Bəli — DC200-1000V çıxışı həm 400V, həm də 800V platformaları əhatə edir; BMS əl sıxma əməliyyat gərginliyini təyin edir.

S: 423 kWh paket nə qədər vaxt aparır?

A: 20% -dən 80% -ə qədər paketin qəbul əyrisindən asılı olaraq təxminən 50-70 dəqiqə işləyir; növbələr arasında 30 dəqiqəlik əlavə mənalı diapazon əlavə edir.

S: Hansı bağlayıcıları sifariş edə bilərəm?

A: CCS1, CCS2, GB/T, CHAdeMO və ya NACS, 5m və ya 8m kabellərlə — sifariş zamanı donanma qarışığınızı təyin edin.

S: O, mədən meydançasında sağ qalacaqmı?

A: IP54 korpus, -25°C-dən +50°C-dək işləmə və 96 saatlıq duz spreyi ilə sınaqdan keçirilmiş qabıq; filtrləri təmiz saxlayın və o, kirdən kənarda qalır.

S: Sayta hansı giriş gücü lazımdır?

A: AC380V±15% üç fazalı 45-65Hz; sitat gətirməzdən əvvəl yükləmə vərəqinizi nəzərdən keçiririk.

S: Donanma proqramı ilə danışırmı?

A: OCPP 1.6 və 2.0 standartdır; sessiya məlumatlarını donanma idarəetmə platformanıza ixrac edir.

S: Qurğuşun vaxtı nədir?

A: Təsdiqlənmiş PO-dan 15-20 iş günü və MOQ bir vahiddir.

S: Zəmanət nəyi əhatə edir?

A: Kontaktorlar da daxil olmaqla iki il kabinetdə; kabellər və filtrlər kimi istehlak materialları istisna edilir, lakin ehtiyat hissələri kimi saxlanılır.
