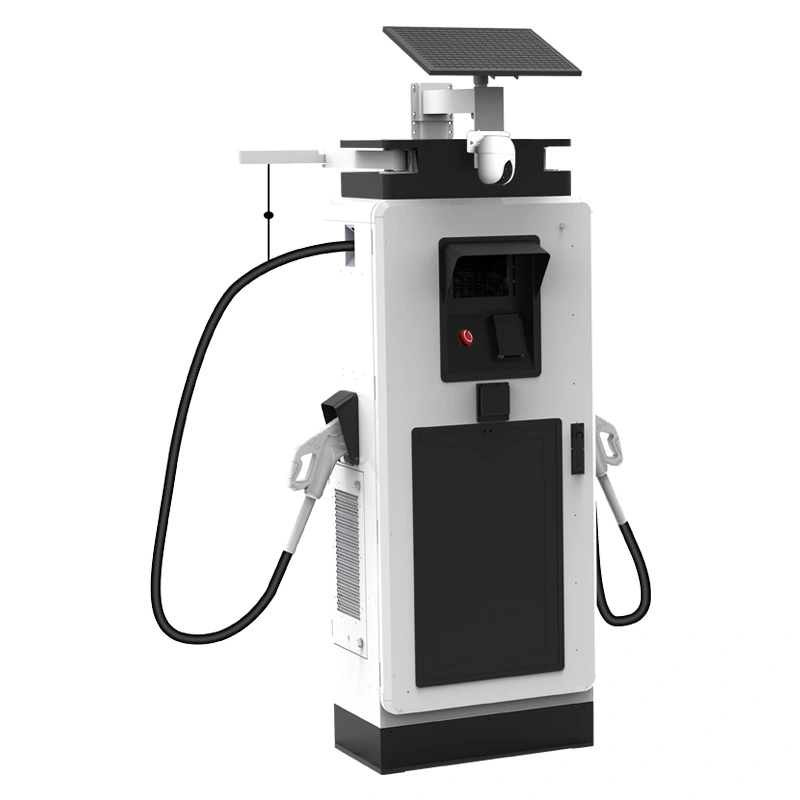

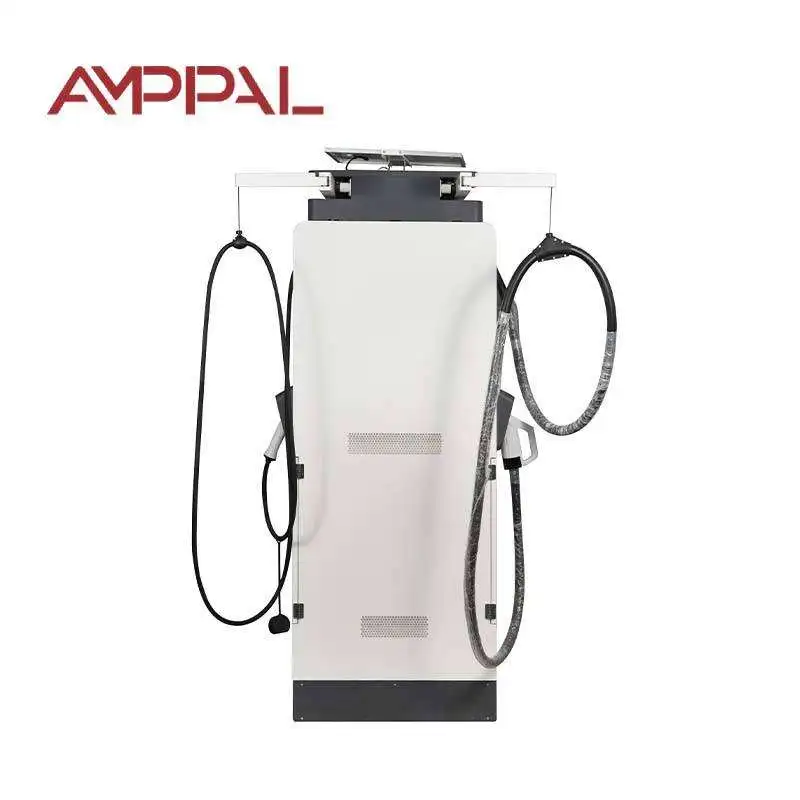

İctimai Stansiyalar üçün Rəqəmsal Ekranlı 120 kVt kommersiya DC EV şarj cihazı

480V Panel üçün qurulmuşdur: Şimali Amerika Kommersiya Saytları üçün 120kW şarj cihazı

Şimali Amerika kommersiya binaları 480V üç faza üçün naqillə təchiz olunub və buna məhəl qoymayan bir şarj cihazı transformatora heç kimin büdcəyə sərf etmədiyi xərclər yaradır. AF-DC-120-Y-B-M-4-H birbaşa 45-65Hz-də AC480V±10% qəbul edir, buna görə də əksər ABŞ və Kanada pərakəndə, sənaye və qarışıq istifadə saytları onu aşağı endirici transformator əlavə etmədən mövcud paneldən qidalandıra bilər.

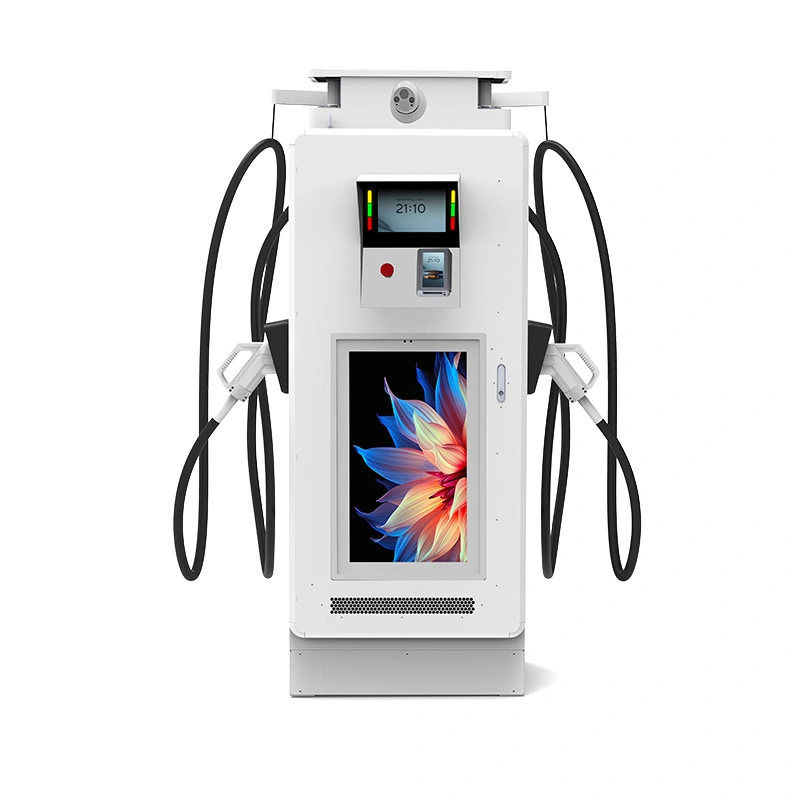

O, həmçinin bütün gecə işləyən əmlak xətləri, mənzillərə bitişik ərazilər və ticarət məhəllələri üçün vacib olan 60 dB-də səs-küyü saxlayır - tipik DC şkaflarından təxminən 5 dB aşağıdadır. Fasyadakı 32 düymlük 1920×1080 displey media və ya brend məzmununuzu idarə edir, lakin bu modeli fərqli edən elektrik hekayəsidir.

Ən yüksək səmərəlilik 95% təşkil edir, korpus IP54-dür və CCS1 çıxışı 0-250A-nı əhatə edir. Bu, xidmətin girişində bəli demək asan olan 120 kVt gücündə maşındır və displey zamanla quraşdırmanın bir hissəsini ödəyir.

Niyə 480V Giriş və Mülkiyyət Xəttində 60 dB Tavan Mühümdür

Azaldıcı transformator yoxdur: 480V xidməti vahidi birbaşa qidalandırır, xərclərə, yer sahəsinə və əlavə çevrilmə mərhələsinin itkilərinə qənaət edir.

45-65Hz geniş tezlikli giriş tikinti fazalarında daha zəif kommunal şəbəkələrə və generatorun gücünə dözür ki, bu da qeyri-sabit təchizatı olan ərazilərdə real üstünlükdür.

60 dB tavan - adi söhbət səviyyəsindədir - qonşuları və gecə növbəsi işçilərini rahat saxlayır.

Fan sürəti 24 saatlıq dövr ərzində həm səs-küyü, həm də sərf olunan enerjini azaldan plug-in-dən tam partlayışla işləmək əvəzinə yükü və temperaturu izləyir.

Termal azalma elektronikanı 50°C istilikdə qoruyur, 120 kVt gücü isə normal şəraitdə etibarlıdır.

32 düymlük displey yenə də eyni uzaq məzmun portalı vasitəsilə öz media işini görür - reklamlar, stansiya məlumatı və ya marka dövrəniz.

Texniki Spesifikasiyalar

AF-DC-120-Y-B-M-4-H-nin zavod spesifikasiyası tam göndərildiyi kimi.

Həm Yüksək Görünməyə, həm də Sakit Gecələrə Ehtiyacı Olan Saytlar

Qarışıq istifadə üçün inkişaflar: yuxarıdakı mənzillərlə küçə səviyyəsində pərakəndə satış — şarj cihazı səs-küy şikayətlərinə səbəb olmadan bütün gecə işləyir.

ABŞ və Kanada pərakəndə satış şəbəkələri: 480V panellər artıq saytdadır, ona görə də qurğu mövcud xidmətə keçir.

Ofis və otel parkinq qarajları: 120 kVt gücündə 20-40 dəqiqəlik seanslar iş günü ərzində stendləri çevirir.

Yaşayış bloklarının yaxınlığındakı bələdiyyə əraziləri: tutqun ekran və 60 dB tavan, hətta gecə seanslarında belə saytı qonşular üçün dostluq edir.

Sənaye 480V xidmətlərində donanma anbarları: bir panel şarj cihazları və mövcud mağaza avadanlıqlarını qidalandırır.

Konqres mərkəzləri və tədbir yerləri: displey şoular zamanı sponsor mesajlarını daşıyır və 120 kVt seanslar arasında avtomobilləri döndərir.

Maşın 480V DC-yə necə çevirir - uğultu olmadan

Giriş mərhələsi AC480V üç fazasını aralıq DC avtobusuna düzəldir, sonra yüksək tezlikli çeviricilər gücü avtomobilin tələb etdiyi gərginliyə qədər azaldır. Geniş diapazonlu kommutasiya modulları cihazın bu giriş gərginliyində 95% pik səmərəliliyi saxlamasının səbəbidir, bu səsləndiyindən daha çətindir - daha yüksək giriş gərginliyi keçid sərhədlərini sıxır.

Səs-küy hekayəsi konversiya deyil, soyutma haqqındadır. Fanatlar temperaturla idarə olunur və əksər hallarda qismən sürətlə işləyir; yalnız davamlı ağır yüklər onları tam rpm-ə doğru itələyir. Bu, 60dB vahid ilə bu sinifdə ümumi olan 65dB şkaflar arasındakı praktik fərqdir.

OCPP 1.6/2.0 sessiya məlumatlarını, uzaqdan diaqnostika və mikroproqram yeniləmələrini daşıyır, ekran isə öz məzmun lentini işlədir. Hər iki sistem arxa tərəfinizdə bir stansiya qeydinə hesabat verir.

60 dB İddiasını və Elektrik Təhlükəsizliyi İşarələrini dəstəkləyən sınaq

Səs təzyiqi tam yük altında şkafdan 1 metr məsafədə ölçülür və bölmənin sınaq hesabatında qeyd olunur, beləliklə, 60dB rəqəmi broşura təxmini deyil, yoxlanıla bilər.

CE və TUV tip təsdiqi bütün vahidi əhatə edir; UL və CB elektrik hesabatları ixrac faylları üçün mövcuddur.

Korpusda və displey çərçivəsinin möhürlərində 96 saatlıq duz spreyi sınağı.

Tam 45-65Hz diapazonunda AC480V giriş mərhələsində izolyasiya və dalğalanma testləri.

48 saatlıq tam yüklü yanma səs-küyü, temperaturu və elektrik göstəricilərini seriya nömrəsinə qarşı qeyd edir.

Modullar -30 ° C-dən + 55 ° C-ə qədər qiymətləndirilir; tam vahid -25°C ilə +50°C arasında müəyyən edilmişdir.

Bobindən qutuya: 480V-a hazır şkafın hazırlanması

Addım 1. Polad rulonlar lazerlə kəsilir və FANUC xətlərində robotla qaynaqlanır.

Addım 2. TRUMPF pres əyləcləri panelləri təşkil edir; toz boya və müalicə edin.

Addım 3. 480V-lik giriş mərhələsi - kontaktorlar və gərginlik mühafizəçiləri - fırlanma anına nəzarət ilə AC xəttinə naqil edilmişdir.

Addım 4. Düzləşdirici modullar və displey alt-montajı DC xəttində quraşdırılmışdır.

Addım 5. Soyutma qurğusu, fanatlar, kanallar və temperatur sensorları quraşdırılır və möhürlənir.

Addım 6. 120 kVt-da tam yüklə sınaqdan keçirilməsi məhsuldarlığı, güc faktorunu və vahid başına səs-küyü qeyd edir.

Addım 7. 48 saatlıq yanma dövrələri doldurma seanslarını və ekranı birlikdə oxuyur.

Addım 8. Yekun yoxlama və qutu; zavod 2024-cü ilə qədər bir milyondan çox məhsul göndərdi.

120 kVt Ekran Bölməsinin Xidmət Girişinizə uyğunlaşdırılması

Saytınız Şimali Amerikada 480V kommersiya xidməti ilə və ya 480V üç fazalı hər hansı bir bazarda olduqda bu bölməni təyin edin. 120 kVt praktik orta sinifdir: 160 kVt-dan çox şkafların qidalandırıcı tələbləri olmadan əksər sərnişin EV-ləri üçün 25-45 dəqiqə ərzində tam doldurulma. O, həmçinin elektrik quraşdırmanı çətinləşdirmədən ekran vasitəsilə ikinci gəlir axını verir.

Yalnız 208V və ya 230/400V xidməti olan sayt üçün almayın. Bu giriş variantı 480V-də sabitlənir və bir transformator əlavə etmək bütün nöqtəni məğlub edir - şəbəkənizdirsə, bizdən 380V variantını soruşun.

Və əgər saytın birbaşa həyətin üstündə yataq otaqları varsa, real olaraq büdcənizə baxın: hətta 60 dB gecə qapalı yerlərdə eşidilir. Qonşular ilk şikayət etməzdən əvvəl səs baryeri və ya gecə enerji təchizatı cədvəlini planlaşdırın.

AMPPAL yerli distribyutorların təklif etmədiklərini təklif edir

Kotirovka paketində CE, TUV, UL və CB sertifikatları ilə Yueqing-dən birbaşa zavod qiymətləri.

Rəsm təsdiq edildikdən sonra 15-20 iş günü çatdırılma; Bir konteynerdən MOQ.

OEM/ODM: kabinetdə və ekranın açılış ekranında brendiniz.

Biz 200-dən çox stansiyanı özümüz idarə edirik, buna görə də sahədən gələn mühəndis rəyi yenidən dizayna daxil olur.

Ehtiyat panelləri və modulları ilə 2 illik zəmanət 5 iş günü ərzində çarpaz göndərilir.

ABŞ İş Saytı üçün 120 kVt-lıq Bölmənin Qablaşdırılması və Göndərilməsi

Şkaf 1800 × 750 × 690 mm gövdə üçün ölçülü polad çərçivəli sandıqda dik vəziyyətdə göndərilir. Displey köpük və kontrplakla örtülmüşdür və CCS1 montajı yastıqlı daxili qutuda gəzir.

Yeşiklərdə çəngəl cibləri və dörd qaldırma nöqtəsi var; sandıq planı kotirovka ilə birlikdə çıxır ki, ekspeditorunuz yük maşını limandan sayta planlaşdıra bilsin. Bölmə hər zaman şaquli hərəkət edir, bu da daxili şinləri və ekran möhürünü toxunulmaz saxlayır.

Şərtlər ABŞ və ya Kanada limanına FOB Ningbo və ya CIF-dir. Faktura, qablaşdırma vərəqi, konosament, mənşə sertifikatı və sınaq hesabatları yükləndikdən sonra 3 iş günü ərzində verilir.

Zəmanət, Ehtiyat hissələri və Vahid Yerdən Sonra Dəstək

Modullar, nəzarətçi, displey və soyutma ilə bağlı 2 illik standart zəmanət.

Ehtiyat enerji modulları və anbarda olan panellər; 5 iş günü ərzində gəmilərarası mübadilə.

Arızalar, proqram təminatı və fan davranışı üçün uzaqdan OCPP diaqnostikası.

İlk dəfə quraşdıranlar üçün video zəng vasitəsilə istismara verilməsi dəstəyi.

Filtrləri, fanatları və fırlanma momentini yoxlayan rüblük texniki baxış siyahısı.

480V sahələr və qarışıq istifadə məhəllələri üçün quraşdırma qeydləri

Səhv: cihazı 208V paneldən qidalandırmaq və tam gücü gözləmək. Sağ: xidmət girişində AC480V±10% üç fazalı təmin edin.

Səhv: vahidin yalnız 50Hz olduğunu fərz etmək. Sağda: 45-65Hz qəbul edir, lakin enerji vermədən əvvəl lövhədəki yerli tezliyi təsdiqləyin.

Səhv: şkafın divara söykənərək fanatlar küncə baxması. Sağda: fan nəzarətinin nəzərdə tutulduğu kimi işləməsi üçün quraşdırma təlimatında göstərilən boşluğu saxlayın.

Səhv: isti gündən sonra azarkeşləri yüksək sürətə məcbur etmək. Sağ: nəzarətçi onları aşağı endirsin; məcburi sürət yalnız enerji sərf edir və səs-küy əlavə edir.

Səhv: paylaşılan xidmətdə faza balansına məhəl qoyulmur. Sağda: istismara verməzdən əvvəl elektrikçidən üç faza üzrə yüklənməni yoxlayın.

Desibellərə əhəmiyyət verən operatorların rəyi

Hyustonda (Texas, ABŞ) podratçı 2025-ci ilin əvvəlində pərakəndə satış meydançasında iki qurğu quraşdırdı. Əmlak menecerinin əsas narahatlığı qonşuluqdakı yaşayış blokundan gələn səs-küy idi; üç aydan sonra qeydə alınan yeganə şikayət gecə cədvəlinin eyni həftə təyin etdiyi saat 23:00-da ekran parlaqlığı idi. Doldurma tərəfinin o vaxtdan bəri xidmət çağırışına ehtiyacı yoxdur.

Kanadanın Toronto şəhərindəki ticarət mərkəzinin sahibi ticarət mərkəzinin 480V panelindən qurğuları qidalandırır və transformatorun xərcini tamamilə qənaət edir. Elektrikçi işə qəbul zamanı faza yüklənməsini təsdiqlədi; Onların yeganə narahatçılığı odur ki, ekran şablonunun öyrənilməsi bir müddət çəkdi, şarj tərəfi isə səkkiz ay ərzində təmiz işləyir.

ABŞ-ın Seattle şəhərində bir tərtibatçı, pərakəndə icarəçinin reklam ekranını istədiyi qarışıq istifadəli qarajda bölmə yerləşdirdi. İcarəçi səs-küy tədqiqatında saxlanılan 60 dB tavanı bildirir və indi daha iki mülk üçün bölmələr planlaşdırır; kiçik şikayət ondan ibarətdir ki, CCS1 kabeli qışda soyuqda gözləniləndən daha sərt hiss edir, bu, şarj cihazının nasazlığı deyil, kabel gödəkçəsi məsələsidir.

Tez-tez verilən suallar: 480V Giriş, Səs-küy Limitləri və 120kW Çıxış

S: Bu qurğu 380V Avropa gücündə işləyə bilərmi?

A: Xeyr, bu variant AC480V±10% səviyyəsində sabitlənib. Şəbəkəniz 230/400V olarsa, 380V versiyasını soruşun.

S: 60dB həqiqətən nə qədər yüksəkdir?

A: Tam yük altında kabinetdən 1 metr məsafədə ölçülən normal söhbət səviyyəsi haqqında.

S: Gecələr səs-küy daha da pisləşir?

A: Yalnız yük və istilik tələb etdiyi halda; fan sürəti saata deyil, temperatura uyğundur.

S: 480V-də 120 kVt-lıq bir qurğuya hansı ölçülü qidalandırıcı lazımdır?

A: Marjadan əvvəl tam yükdə faza başına təxminən 150A; Mühəndisiniz başlanğıc və gələcək əlavələr üçün kəsicinin ölçüsünü təmin etməlidir.

S: 32 düymlük ekran səs-küyü artırırmı?

A: Xeyr, panel istənilən saatda passiv şəkildə soyudulur və tamamilə səssizdir.

S: Transformator lazımdırmı?

A: Əgər saytınızda 480V üç faza varsa, yox; vahid belə bir xidmətə birbaşa qoşulmaq üçün nəzərdə tutulmuşdur.

S: Zəmanət nəyi əhatə edir?

A: 2 illik standart, güc mərhələsini, ekranı və soyutma sistemini əhatə edir.

S: Onu Kanadada quraşdıra bilərikmi?

Cavab: Bəli, orada 480V standartdır və sertifikatlaşdırma sənədləri qurğu ilə birlikdə göndərilir.
