Otellər və Ofis Binaları üçün 14kW AC EV Şarj Cihazı

Saytınızda 150 mm-lik Qüllə nə dəyişir

Avropa küçələrində gördüyünüz hər hansı bir AC doldurma postamentini götürün və onun dərinliyi adətən təxminən 240 mm-dir. Bu 150 mm-dir. İki dayanacaq yeri arasında dayanıb koridoru təmiz saxlamağa çalışana qədər bu 90 mm mənasız səslənir.

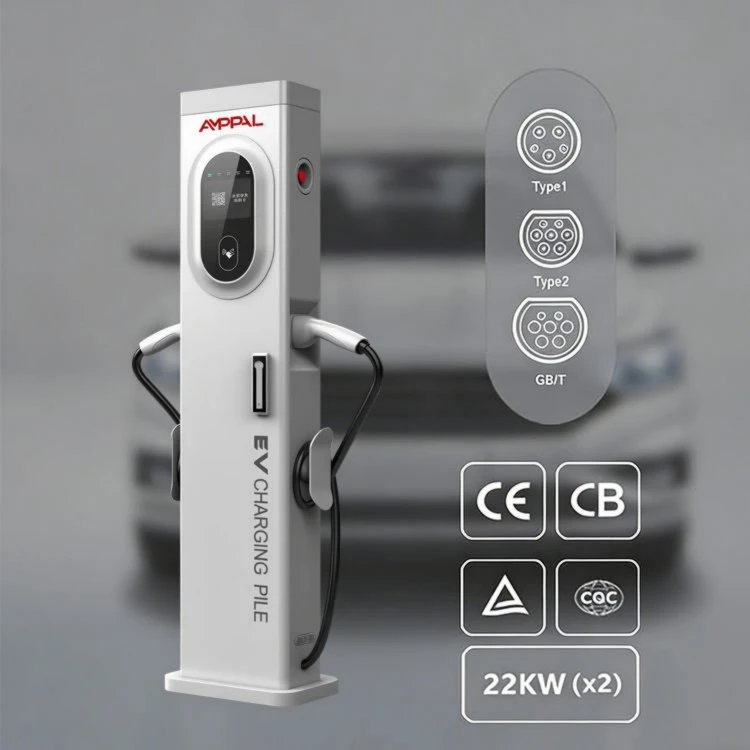

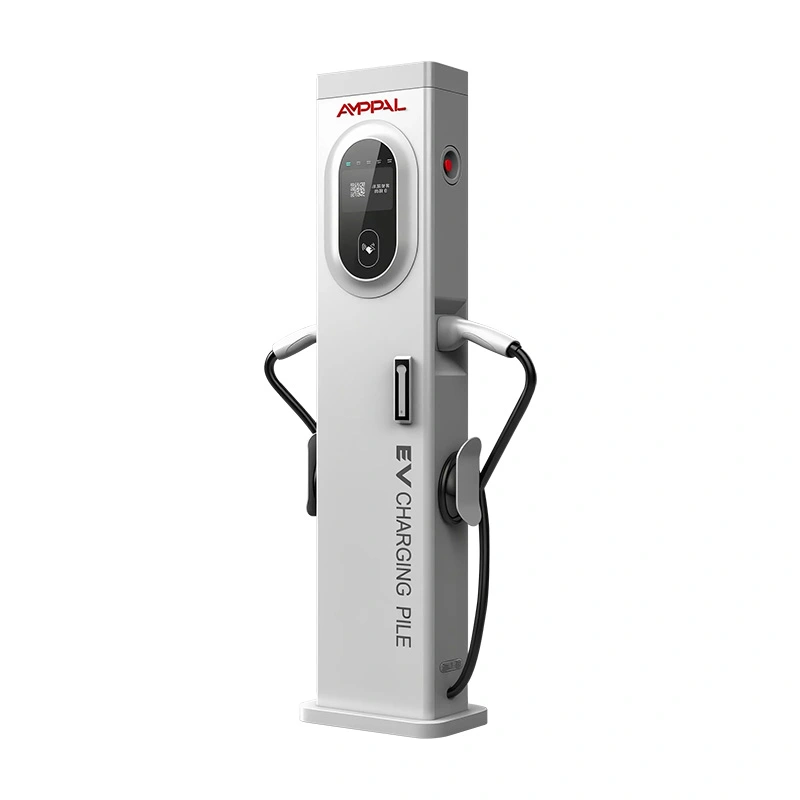

Otellər və Ofis Binaları üçün 14 kVt AC EV Şarj Cihazı (AF-AC-014-Y-A-0-4-JA-P) iki Tip 2 silahı daşıyan, 380VAC üçfazalı qidalanmada 16A+16A qiymətləndirilib, ekranı yuxarı olan, üst düymlü 300 x 150 x 1400 mm sütundur. Zərf bir problemi həll etmək üçün mövcuddur: divar və geniş ada olmayanda şarj cihazı hara gedir?

Operatorlar onu iki giriş körfəzinin arasındakı zolaqda, daha geniş kabinetin təsdiqlənməyəcəyi səkilərin kənarları boyunca və sütunların hər bir ehtiyat sayğacın yeyildiyi qarajların içərisində istifadə edirlər. Doldurmanın özü standart AC-dir; ayaq izi xüsusiyyətdir.

Yarım qalınlığında bir sütunun beş qazancı

150 mm dərinlik əlil arabası marşrutlarını və 240 mm-lik postamentin blok edəcəyi qapı yelləncəklərini təmizləyir; bu, sayt sorğusunun keçib-keçməyəcəyinə qərar verən ölçüdür.

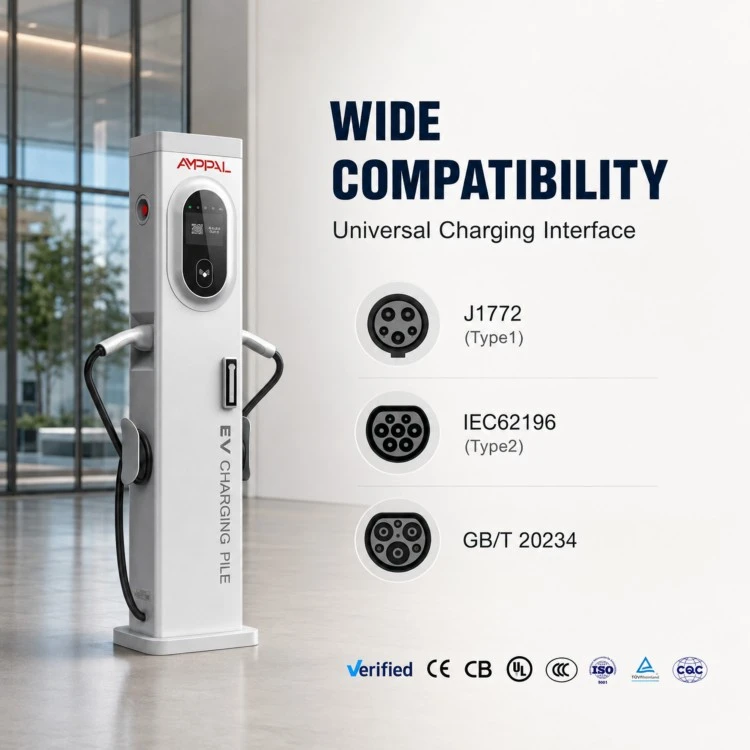

İki Tip 2 rozetka (16A+16A) iki avtomobili bir qidalanma nöqtəsindən doldurmağa imkan verir və tək silah dirəyinin ötürmə qabiliyyətini təxminən iki dəfə artırır.

Qüllənin hündürlüyü 1400 mm-dir və 5 düymlük displey göz səviyyəsindədir.

IP54 mühafizəsi və -20°C-dən +50°C-yə qədər iş diapazonu sığınacaq və ya örtü olmadan küçə havasını əhatə edir.

Ethernet, 4G və WiFi ilə OCPP 1.6J yeni proqram təminatı olmadan mövcud arxa ofisə qoşulur.

Hər bir vahid CE sertifikatına malikdir və Zhejiang zavodumuzdan 15-20 iş günü müddətində 2 illik zavod zəmanəti daşıyır.

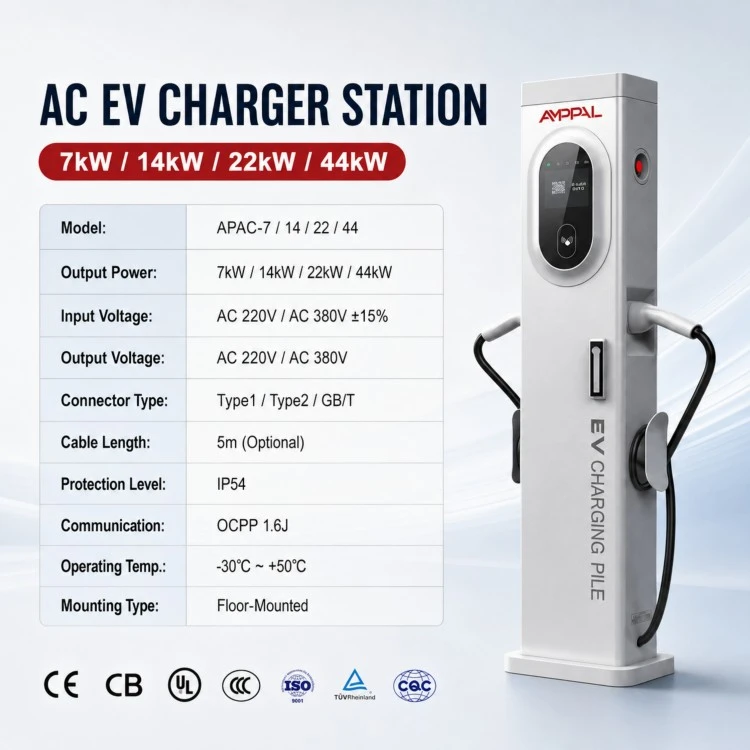

Texniki Spesifikasiyalar

Hər Santimetre Faturalandırılan Saytlar

Köhnə Avropa şəhərlərində səkilərin 240 mm şkaf üçün çox dar olduğu küçələr; 150 mm-lik qüllə bordür xəttini qucaqlayır.

Baş-dayanacaq sıraları: paylaşılan zolaqdakı bir qüllə iki əks cərgəyə xidmət edir.

Sıx rampa döngələri olan çoxmərtəbəli avtodayanacaqlar; profil sürücülər və kameralar üçün baxış xətlərini açıq saxlayır.

Landşaft memarının girişin yanında böyük postamentdən imtina etdiyi otel və ofis həyətləri.

Müvəqqəti tədbir yerləri: bir M12 lövbər bazası, iki silah və 380V yem bir gündə işə salına bilər.

Salon parkından imtina etmədən demo EV-ləri bir gecədə dolduran diler kortələri.

Qüllə bir sütundan iki nəqliyyat vasitəsinə necə xidmət edir

380VAC +/-15% üç fazalı qidalanma əsas lövhədən daxil olur və sütunun içərisindəki DIN-rels hissəsinə enir, stansiya onu iki rozetkaya paylayır. Hər bir silah faza üçün 16A qiymətləndirilir; proshivka 14 kW ad lövhəsində ümumi çıxışı məhdudlaşdırır və bu boşluqları iki avtomobil arasında bölüşür.

Birinci avtomobilə qoşun və o, bütün büdcəni çəkir. İkinci seansa başlayın və qüllə birincini kəsmədən hər iki rozetka arasında cərəyanı yenidən balanslaşdırır; ekran real vaxt rejimində hər seansın kVt və kVt/saatını göstərir.

Toxunma ekranı qoşulma və doldurma axını ilə işləyir, OCPP 1.6J isə hər bir əməliyyat qeydini Ethernet, 4G və ya WiFi vasitəsilə serverinizə aparır. Şəbəkə kəsilərsə, sessiya davam edir və qeydlər daha sonra yüklənir.

Sertifikatlaşdırma və onun arxasındakı sınaqlar

Aşağı Gərginlik və EMC direktivlərinə uyğun olaraq CE uyğunluğu, hər istehsal partiyası göndərilmədən əvvəl yoxlanılır.

Bölmələrin 100%-i son xətt üzrə yüksək qazan dielektrik testindən və yerin davamlılığının yoxlanılmasından keçir.

Nümunə götürülmüş qurğularda IEC 60068-ə uyğun olaraq -30°C-dən +70°C-ə qədər istilik dövriyyəsi, üstəlik sahilyanı qurğular üçün 96 saatlıq duz sprey testi.

Cərəyan, temperatur və rabitə sabitliyinin canlı monitorinqi ilə 48 saat fasiləsiz tam yüklə yanma.

Komponentlər RoHS və REACH tələblərinə uyğundur və fabrik ISO 9001:2015 keyfiyyət idarəetmə sistemini idarə edir.

Daxil olan yoxlama hər birləşdirici partiyanı əhatə edir; boş Tip 2 rozetka AC qüllələrində gördüyümüz ən çox rast gəlinən sahə nasazlığıdır.

Düz poladdan 1,4 metrlik sütuna qədər: səkkiz addım

Lazer kəsmə: təbəqələr CNC lazerlərində dəqiq qala profilinə kəsilir, toleranslar 0,1 mm-ə qədər saxlanılır.

Bükülmə və formalaşdırma: CNC pres əyləci sütun qabığını qatlayır və nöqtə qaynaqları tikişi bağlayır.

FANUC qollarında robot qaynaq əsas mötərizəni və kabel giriş vəzini birləşdirir, eyni proses DC xəttimizdə istifadə olunur.

Səthin işlənməsi: üç mərhələli təmizləmə və bitirmə xətti montajdan əvvəl qabığı qoruyur.

Əvvəlcədən montaj: DIN relsi, kontaktorlar, qalıq cərəyan cihazı və ölçmə modulu spesifikasiyaya uyğun olaraq quraşdırılır və fırlanır.

Elektronika: displey, rabitə lövhəsi və elektrik lövhəsi quraşdırılıb və qoşulub.

Firmware yüklənməsi və OCPP uyğunluğunun yoxlanılması: hər bir bölmə boksdan əvvəl qeydiyyata alınır və sınaq serveri ilə qoşalaşdırılır.

Son QC və qablaşdırma: yüksək qazan testi, vizual yoxlama və karton qablaşdırma xətti bağlayır; standart sifarişlər 15-20 iş günü ərzində buraxılır.

14 kVt sizin izinizə uyğundurmu?

14 kVt-lıq qüllə məhdudiyyətin fiziki olduğu yerdə öz yerini qazanır. Saytınız standart postament üçün hazır beton ada ilə geniş açıq sahədirsə, daha ucuz 240 mm şkaf alın; incə profil sizə heç nə almır.

Avtomobillər səkkiz saat və ya daha çox qaldıqda bu, həm də yanlış alətdir. Gecə parkinqinə 3,5-7 kVt gücündə divar qutuları daha ucuz qiymətə xidmət göstərir, çünki 14 kVt yalnız nəqliyyat vasitələri gün ərzində dövrəyə girib-çıxdıqda geri ödəyir.

Santimetrləri saya bildiyiniz zaman onu seçin: ensiz orta zolaq, sərt geriləmə qaydası olan səki kənarı sıra və ya daha geniş şkafın dayanacaq yerinin bahasına başa gəldiyi qaraj. Təxminən 7 kVt gücündə olan iki avtomobil sizin dayanma vaxtınıza uyğun gəlirsə, bu, onu çatdırmağın ən səmərəli yoludur.

AMPPAL 240 mm Standart Pedestala qarşı

Ayaq izi: təxminən 240 mm dərinliyə qarşı 150 mm, qüllənin postamenti rədd edən sayt araşdırmalarından keçməsi deməkdir.

Bir yem, iki avtomobil: tək üç fazalı dövrə iki ayrı qurğu yerinə hər iki silaha xidmət edir.

Test sübutu: CE, 100% yüksək qazan, 96 saatlıq duz spreyi və 48 saatlıq yanma hər partiya üçün sənədləşdirilmişdir, sadəcə broşurada deyilmir.

Alış şərtləri: MOQ 1 ədəd standart modellər, 15-20 iş günü çatdırılma müddəti, 2 il zəmanət, DHL/FedEx vasitəsilə ehtiyat hissələri.

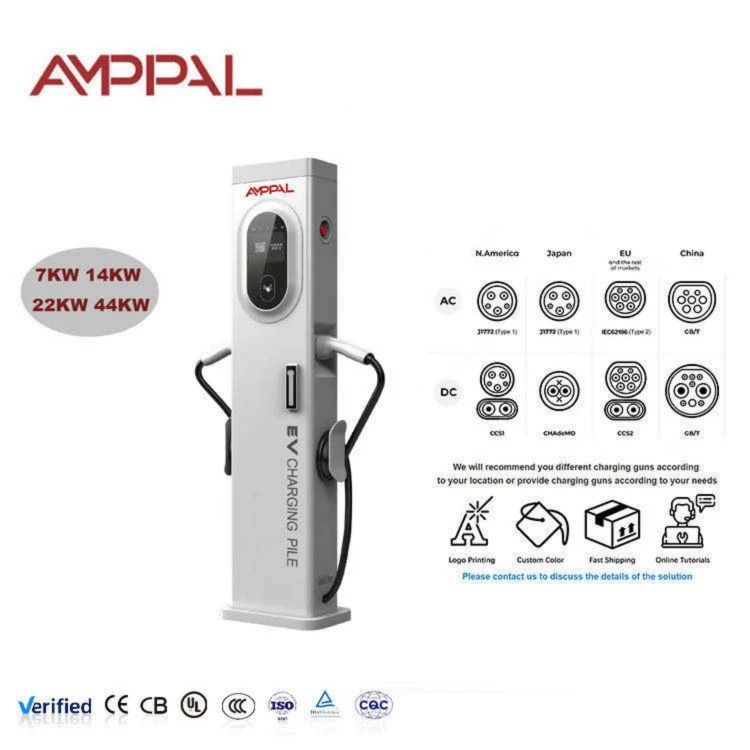

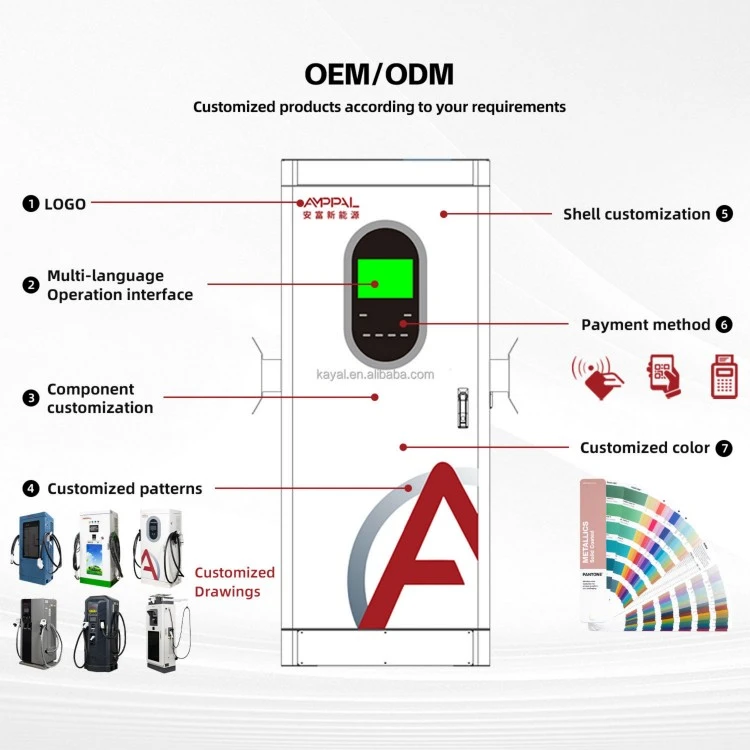

Fərdiləşdirmə: loqo, başlanğıc ekranı və kabel markası dəyişdirilə bilər; biz BƏƏ, Səudiyyə Ərəbistanı, Qazaxıstan, Almaniya və Meksika da daxil olmaqla 40-dan çox ölkəyə ixrac proqramları göndərmişik.

Qablaşdırma və Göndərmə: Sütunların Sayta Alınması

Hər bir qala gəmiləri köpük künc blokları ilə təxminən 350 x 220 x 1460 mm ölçülü bir ixrac kartonunda tam yığılmışdır; lövbər dəsti və kabel rakorları daxil olmaqla ümumi çəki təxminən 45 kq-dır.

Kartonlar hər paletdə dörd olur, kənar qoruyucularla büzülür; 40 futluq konteyner təxminən 60 paletli qülləni və ya 80-ə qədər döşəmə yükünü saxlayır.

Standart şərtlər FOB Ningbo və ya Şanxay və ya EXW zavodudur. Hər bir göndərmə kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı və CE uyğunluq bəyannaməsini ehtiva edir; Rotterdama və ya Cebel Əliyə dəniz daşımaları adətən 30-40 gün çəkir.

Quraşdırma qrafikinizə hörmət edən dəstək

İstehsal qüsurlarına dair 2 illik zəmanət, istismara vermədən deyil, göndərilmədən hesablanır ki, bu da quraşdırıcıların bizə iddiaları asanlaşdırır.

Texniki biletlərə 24 saat cavab, video diaqnostikası ilə elektrikçiniz eyni gün təmirdən keçə bilsin.

Mərkəzi anbarımızdan DHL/FedEx tərəfindən ehtiyat hissələri; sensor ekranlar və kabel rakorları kimi sürətlə hərəkət edən əşyalar 2 iş günü ərzində tərk edir.

Kağızdan ilk RMA: fotoşəkilləri və bölmə seriyasını göndərin və siz nəyisə geri göndərməzdən əvvəl dəyişdirmə və ya təmir arasında qərar veririk.

Çoxsaylı satışlar üçün ehtiyatınızda olan 20 qüllə üçün bir texniki xidmət dəsti təklif edirik, buna görə də sahə dəyişdirmələri heç vaxt gömrükdə gözləmir.

Saytda İdarəetmə: Yanlış və Doğru

Səhv: qüllənin kabelin nəqliyyat dəhlizinə doğru dönməsi üçün quraşdırılması. Sağ: sütunu elə istiqamətləndirin ki, hər iki kabel sürücülük zolağından kənara çıxsın.

Səhv: qülləni kiçik bir dövrədən qidalandırmaq, çünki o, yalnız AC-dir. Sağ: hər iki silah üçün yem ölçüsünü birlikdə ölçün; 6mm2 keçiriciləri olan 32A üçfazalı açar təhlükəsiz başlanğıc nöqtəsidir, sonra yerli kodla yoxlayın.

Səhv: Ethernet kabelinin elektrik kabeli ilə eyni boruda işlədilməsi. Sağ: şəbəkə bağlantısını müdaxilədən qorumaq üçün ən azı 30 sm məsafədə kanalları ayırın.

Səhv: sensor ekranı stikerlər və ya işarələrlə örtmək. Sağ: displey üzünü təmiz saxlayın; 5 düymlük ekran operatorun yeganə yerli interfeysidir.

Səhv: zəmanətin vandalizmi əhatə etdiyini fərz etsək. Sağda: zərəri fotoşəkillər və seriya nömrəsi ilə dərhal bildirin; 2 illik zəmanət istehsal qüsurlarını əhatə edir, ona görə də onu nə qədər tez sənədləşdirsəniz, bir o qədər tez hərəkət edirik.

Bir Mövsüm Sonra Sayt Menecerləri Nə Hesabat Verir

Dubayda bir parkinq operatoru bu qüllələrdən 12-ni bələdiyyənin standart postamentlər üçün çox dar saydığı yol kənarındakı sıra boyunca idarə etdi. Səkkiz aylıq 45°C yaydan sonra bir sensor ekranda titrəmə yarandı və biz onu bir həftə ərzində zəmanət altında əvəz etdik. Onun xülasəsi: sütun nazikdir, lakin əyilməyib, yırğalanmayıb və ya çox qızmayıb.

Alman mehmanxana qrupu memar daha geniş kabinetdən imtina etdikdən sonra qülləni həyətyanı parkinq üçün standartlaşdırdı. Onların bir şikayəti: 4G antenası həyətin içindəki tək çubuğa düşür, ona görə də onlar indi WiFi/Ethernet versiyasını sifariş edir və onu bina keçidinə kabellə verirlər.

Səudiyyəli bir podratçı qarışıq istifadəli bir inkişaf üçün 20-dən ibarət ilk partiyanı satın aldı. Çapa quraşdırmaları onun elektrikçilərini birinci gündə hər qüllə üçün iki saat və qazma şablonunu gördükdən sonra bir saatdan az çəkdi; onlar daha üç partiya sifariş verdilər.

Tez-tez verilən suallar

S: 14 kVt qüllədə həqiqətən iki avtomobil eyni vaxtda şarj edə bilərmi?

Cavab: Bəli, hər iki rozetka canlıdır və stansiya onların arasında 14 kVt büdcəni bölüşür; tək avtomobil tək olanda tam büdcəni alır.

S: Qüllə bordürdən və ya divardan hansı boşluq tələb edir?

A: Rozetkaların qarşısında təxminən 600 mm iş yeri saxlayın; Kabel döngəsi üçün yan tərəfə təxminən 200 mm kifayətdir.

S: İncə qüllənin beton təmələ ehtiyacı varmı?

A: 300 x 300 mm beton yastıq üzərində M12 anker bazası standartdır; asfaltda biz səthə montaj mötərizəsini təmin edirik.

S: Stansiya hansı birləşdirici ilə göndərilir?

A: Standart olaraq 4,5 m kabelli iki Tip 2 rozetka; bu AC modeli CCS təklif etmir.

S: Qüllə birfazalı enerji ilə işləyə bilərmi?

A: Xeyr, 380VAC üç faza tələb edir; bir fazalı saytlar üçün 3,5-7 kVt gücündə divara quraşdırılmış AC stansiyalarımıza baxın.

S: Ödəniş terminalı olmadan faktura necə işləyir?

A: OCPP 1.6J tarifləri və uzaqdan başlanğıc/dayandırmanı arxa ofisinizə və ya rouminq platformanıza ötürür, ekranda isə yerli olaraq sessiya məlumatları göstərilir.

S: Konteyner sifarişi üçün çatdırılma müddəti nədir?

A: Sifariş təsdiqi və depozitdən sonra standart modellər üçün 15-20 iş günü.

S: Ekran birbaşa günəş işığında oxuna bilərmi?

A: Bu, açıq parlaqlıq parametri olan 5 düymlük rəngli LCD-dir; sərt günorta günəşində seçim olaraq təklif etdiyimiz kölgə başlığı kömək edir.
