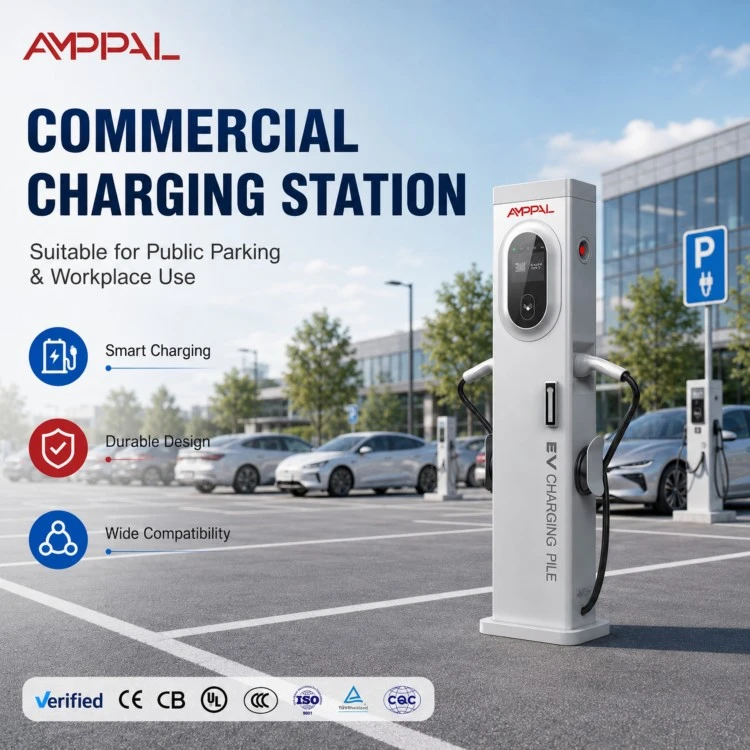

Ticarət Parkinq Obyektləri üçün 44 kVt Slim Tower İki Portlu AC EV Şarj Cihazı

44 kVt Sual Panel Sualıdır

Çoxlu ikili AC şarj cihazları sahədə uğursuzluqdan əvvəl kağız üzərində uğursuz olur. Uğursuzluq şarj cihazında deyil; elektrikçinin ilk sualıdır: panel nə verməlidir?

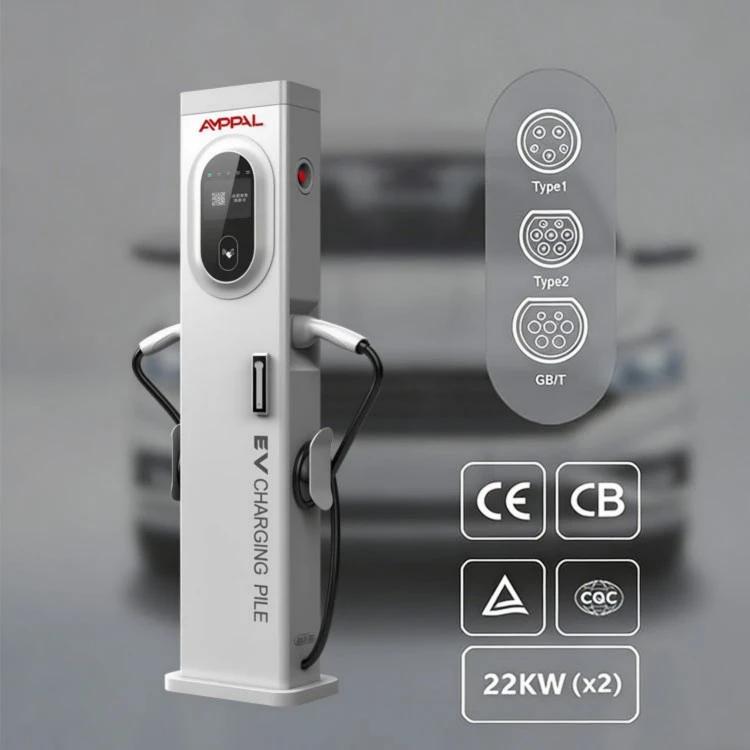

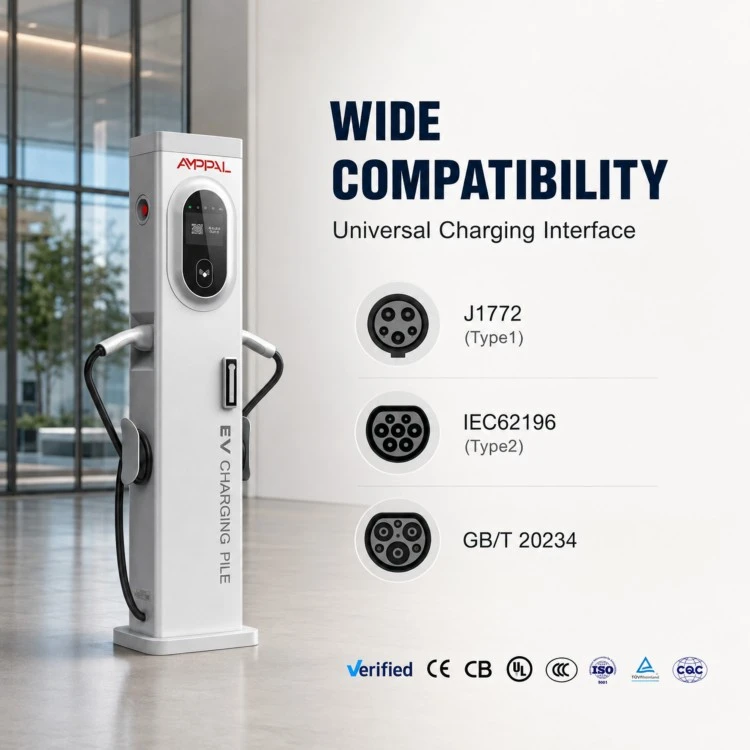

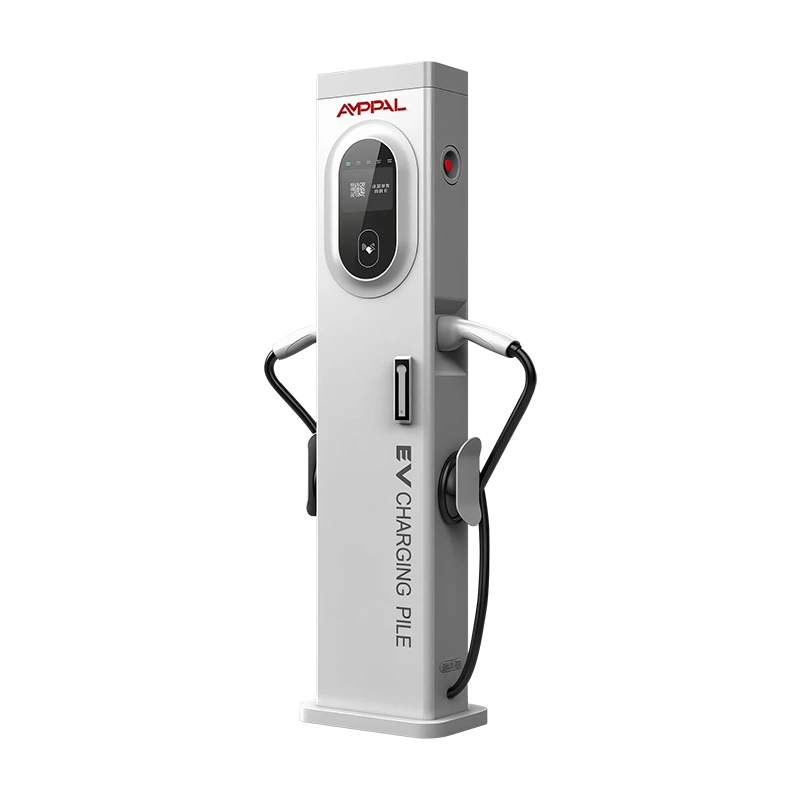

AMPPAL 44 kVt SlimTower (AF-AC-044-Y-A-0-4-JA-P) 5 düymlük sensor ekranlı 300 x 150 x 1400 mm sütundan 380VAC üçfazalı qidalanmada 32A+32A-da iki Tip 2 silahı daşıyır. Hər bir priz təxminən 21 kVt çəkə bilər; cüt birlikdə 44 kVt ad lövhəsinə yaxınlaşır.

Bu səhifə elektrik cizgilərini imzalayan şəxs üçün yazılmışdır. Əgər bu sizsinizsə, texniki göstəricilərə aşiq olmamışdan əvvəl aşağıdakı qidalandırıcı riyaziyyatı oxuyun.

Yaxşı xəbər budur ki, riyaziyyat sadə və açıqdır: volt, amper və kvadrat kök. Pis xəbər odur ki, şarj cihazları gələn gün heç kim bunu etmir. Konteyner sifariş edilməmişdən əvvəl kağız üzərində bunu indi edin.

Tam Yük 32A+32A Saytınız üçün Nə deməkdir

İki avtomobil, hər ikisi hər bir fazada 32A: qidalandırıcınız eyni anda hər fazada təxminən 64A keçirməlidir və ya yuxarı axın açarı mümkün olan ən pis vaxtda işə düşür.

Transformatoru planlaşdırın: hər bir qüllə 44 kVt-a qədər qoşulmuş yük əlavə edir; işıqlandırma və HVAC hesablamadan əvvəl on qüllə 440 kVt deməkdir.

Kabel ölçüsü qısa müddət üçün faza başına 16 mm2 misdən başlayır və məsafə ilə böyüyür; 25mm2 və ya 35mm2 50 metrdən yuxarı qaçışlar üçün adi haldır.

Breaker vəzifəsi: 80A üç fazalı açar və ya hər bir silahda bir olan iki 40A bloku, narahat səfərlər etmədən cütlük üçün boşluq verir.

Faza balansı əlavə üstünlükdür: 32A+32A üç fazalı yük, bir fazada yığılmış üç təkfazalı 7 kVt şarj cihazından daha yaxşı şəbəkəyə daha xeyirlidir.

Sayt tam yükü təmin edə bilmirsə, OCPP 1.6J yük idarəetməsi qülləni daha aşağı büdcə ilə bağlaya bilər, eyni zamanda siz baş boşluğunu daha sonra saxlamaq üçün.

İstilik büdcənin bir hissəsidir: saatlarla işləyən 44 kVt panel otağını qızdırır, ona görə də ilk yaydan əvvəl havalandırmanı planlaşdırın.

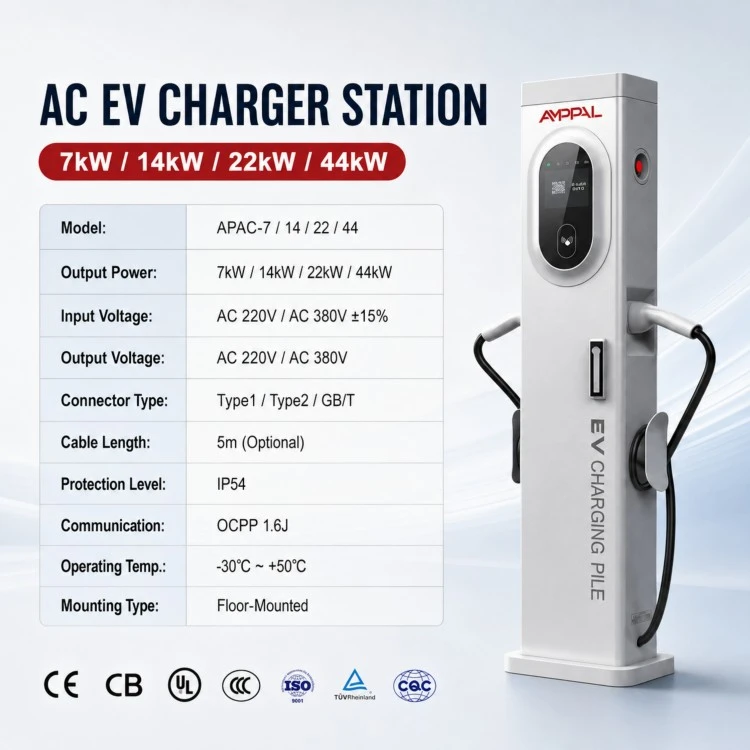

Texniki Spesifikasiyalar

44 kVt gücü əsaslandıran hallardan istifadə edin

Mikroavtobusların növbələr arasında bir-üç saat dayandığı depo meydançaları; Hər körfəz üçün 44 kVt dayanma müddətini istifadə edilə bilən diapazona çevirir.

Taksi dayanacaqları və sürücülərin sürətlə fırlandığı və dayanma vaxtının iki saatdan az olduğu yerlər.

3,5 tona qədər yük daşıyan mikroavtobuslara və yüngül kommersiya avtomobillərinə xidmət göstərən yük maşını dayanacaq həyətləri.

Bir sıra qüllələrin bir transformator otağını paylaşdığı anbar dokları.

Gecəni gözləmədən avtomobilləri kirayələr arasında çevirməli olan EV icarə parkı.

Distribyutorun qidalandırıcıya icazə verdiyi ən yüksək AC gücü 44 kVt olduğu üç fazalı yaşayış blokları.

Səhər tələsik qoşqun hibridlərin yola düşməzdən əvvəl sürətli əlavələrə ehtiyacı olduğu hava limanı və stansiya avtoparkları.

Enerji axınının oxunması: Paneldən Plug-a

Güc paylayıcı lövhəni üç fazalı qidalandırıcıda tərk edir və əsas bez vasitəsilə qülləyə daxil olur. İçəridə stansiya hər bir silahı müstəqil ölçür, buna görə də 44 kVt-lıq lövhə bir nəhəng çıxış deyil, bir korpusu paylaşan iki 32A dövrədir.

Tək bir avtomobil qoşulduqda, öz silahının tam 32A gücündən istifadə edə bilər. İkinci avtomobil gəldikdə, hər ikisi 32A-a qədər çəkir; qüllə hesablama üçün iki seansı ayrı saxlayır və OCPP 1.6J hər bir konnektorun enerjisini ayrıca bildirir.

Bölünmüş hesablama üçün hər yuva üçün ölçmə vacibdir: icarəçi A silah 1 üçün, kirayəçi B silah 2 üçün ödəyir və server heç vaxt iki kVt/saatı qarışdırmır.

Ad verməyə dəyər bir tələ: dəyərdən salmaq. Əgər yem zəifdirsə, qüllənin yavaşlaması əvəzinə açarı işə düşür. Mikroproqram qapağı idarə olunan alternativdir, ona görə də büdcəyə ilk səfərdən sonra deyil, naqil çəkməzdən əvvəl qərar verin.

Obyekt Mühəndisinin Etibar edə biləcəyi Keyfiyyət Qeydləri

Uyğunluq Aşağı Gərginlik və EMC direktivlərinə qarşı saxlanılır və güc mərhələsi dəyişdikdə fayl yenidən yoxlanılır.

Hər bir stansiya xətti tərk etməzdən əvvəl yüksək sınaqdan keçirilir və torpaqla bağlanır - hər bir silah üçün 32A-da şübhəli yer yolu üçün heç bir sərhəd yoxdur.

Tam yüklü istilik axını: 44 kVt gücündə qüllə şkafın temperaturu qeyd edilməklə, 48 saat fasiləsiz olaraq ad lövhəsi cərəyanında yanmağa qarşı sınaqdan keçirilir.

Nümunə götürülmüş sütunlar -30°C ilə +70°C arasında IEC 60068 istilik dövrələrini, üstəgəl finişdə 96 saat duz spreyi həyata keçirir.

Fırlanma momenti ilə sınaqdan keçirilmiş şin və birləşdirici birləşmələr; boş tıxaclar yüksək cərəyanlı AC dişlilərində istilik nasazlığının klassik səbəbidir.

Komponent mənbəyi ISO 9001:2015 sistemi daxilində RoHS və REACH-ə uyğundur; CCC, TÜV, UL və CB əhatə dairəsi zavod səviyyəsində mövcuddur.

Səkkiz Stansiyalı Montaj Sırası

Lazerlə kəsilmiş qabıq, 0,1 mm dözümlülük, CNC xəttində.

Qüllənin gövdəsinin pres-tormoz bükülməsi və tikişlə qaynaqlanması.

FANUC robotu baza lövhəsinin və vəz mötərizələrinin qaynaqlanması.

Üç mərhələli səthin təmizlənməsi və bitirilməsi.

Yüksək cərəyan bölməsi: şinlər, kontaktorlar və 32A nominallı keçid qurğusu quraşdırılıb və fırlanır.

Ölçmə və elektronika: priz başına kVt-saat sayğaclar, rabitə lövhəsi və 5 düymlük sensor ekran.

Firmware yükü və OCPP uyğunluğu test serverinə qarşı işləyir.

Nümunə götürülmüş yük testi, yüksək qazan, vizual keçid, sonra qablaşdırma. İstehsal 15-20 iş günü davam edir.

Ölçü bələdçisi: 44 kVt uyğun olduqda (və uyğun gəlməyəndə)

44 kVt gücündə qülləni transformator və paneldə artıq boşluq olduqda və ya elektrik sistemini sıfırdan layihələndirərkən və onu düzgün ölçüdə biləndə alın. 14 kVt modellə müqayisədə əlavə tutum yalnız yem onu ​​çatdıra bildikdə realdır.

Saytınız 32A birfazalı təchizatı ilə təchiz olunarsa, onu keçin; istifadə edə bilməyəcəyiniz gücü ödəyərək qülləni onun reytinqinin bir hissəsində işlədərdiniz. Maşınlar gecəni səkkiz saatdan çox park edəndə bunu da atlayın; 7-11 kVt AC daha ucuz başa gəlir və batareyanın ömrünü daha yumşaq edir. Əgər sizinki ciddi cədvəllərə malik sabit parkinqdirsə, əvvəlcə distribyutorun icazə verilən qoşulma qabiliyyətini təsdiqləyin; bəzi bölgələr hər sayt üçün AC şarjını məhdudlaşdırır.

Panel sıxdırsa, lakin tələb realdırsa, dürüst cavab yükün idarə edilməsidir: OCPP qüllələri indi bağlasın və sayt böyüdükcə qapağı qaldırsın. Bu plan bu qüllə ilə işləyir, çünki proqram təminatı uzaqdan cərəyan limitini qəbul edir.

AMPPAL Büdcə Dual-Gun Rəqiblərinə qarşı

Real 32A+32A qabiliyyəti: bəzi büdcə qüllələri 44kVt-ı reklam edir, lakin 16A kontaktorları ilə göndərilir; biz ad lövhəsində hər silahın reytinqini çap edirik.

Ayrılmış hesablama üçün hər bir yuva üçün müstəqil ölçmə, bir ümumi sayğac deyil.

Ethernet, 4G və WiFi üzərindən OCPP 1.6J, buna görə də qüllə yük idarəetmə və rouminq sistemlərinə qoşulur.

Test sübutu: tam yüklü istilik axını, fırlanma anı qeydləri və hər partiya üçün duz spreyi nəticələri.

Kommersiya şərtləri: MOQ 1 ədəd, 15-20 iş günü çatdırılma müddəti, 2 illik zəmanət, DHL/FedEx ehtiyat hissələri.

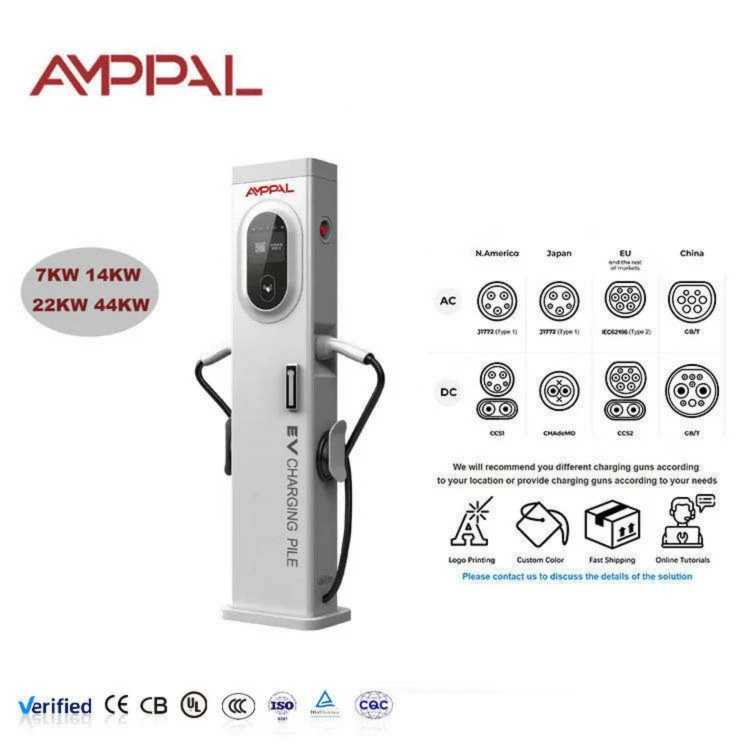

Loqo, ekran və kabel markası üçün OEM seçimləri; 2014-cü ildən bəri 40-dan çox ölkəyə ixrac edir.

Logistika və Qablaşdırma Təfərrüatları

Hər bir qala gəmiləri köpük künc blokları, lövbər dəsti və içərisində kabel rakorları olan təxminən 350 x 220 x 1460 mm ölçülü 5 qatlı ixrac kartonunda tam yığılmışdır; ümumi çəkisi təxminən 45 kq-dır.

Dörd karton kənar qoruyucuları və büzülməsi ilə bir paletə gedir; 40 futluq konteyner təxminən 60 qülləni paletli və ya 80-ə qədər mərtəbəyə yükləyir və LCL yenidən qablaşdırılması tələb əsasında təşkil edilir.

Qiymətlər adətən FOB Ningbo və ya Şanxaydır, tələb əsasında EXW ilə. Hər bir göndərişdə faktura, qablaşdırma siyahısı, konosament, mənşə sertifikatı və CE uyğunluq bəyannaməsi var. Yaxın Şərq və MDB-yə konsolidasiya edilmiş daşımalar həftəlik təşkil edilir ki, bu da kiçik sifarişlər üçün tranziti qısaldır.

Panellə Başlayan Xidmət

Yüksək cərəyan bölməsi də daxil olmaqla istehsal qüsurlarını əhatə edən göndərilmə tarixindən etibarən 2 illik zəmanət.

24 saat texniki cavab; Mühəndislərimiz elektrikçinizlə panelin quraşdırılmasını nəzərdən keçirmək üçün müntəzəm olaraq işəsalma çağırışlarına qoşulurlar.

DHL/FedEx vasitəsilə ehtiyat hissələri; kontaktorlar, sayğaclar və sensor ekranlar 2 iş günü ərzində tərk edir.

Fotoşəkillərə və seriya nömrəsinə görə RMA: dəyişdirmə və ya təmir heç bir şey qaytarılmamışdan əvvəl təsdiqlənir.

Pulsuz dəstək paketi: qidalandırıcı hesablama vərəqi, fırlanma momenti dəyərləri və istismara vermə yoxlama siyahısı.

Naqil və Əməliyyat Xəbərdarlıqları

Səhv: 32A açarının hər iki silahı əhatə etdiyini fərz etsək. Sağ: hər bir faza cəmi 64A üçün yem ölçüsünü ölçün və ya hər bir silahı ayrıca qoruyun.

Səhv: köhnə quraşdırmadan nazik kabelin təkrar istifadəsi. Sağ: hər bir faza üçün minimum 16 mm2, uzun qaçışlar üçün böyüdülür; tam yükdə gərginliyin düşməsini yoxlayın.

Səhv: panel heç vaxt təkmilləşdirilmədiyi üçün qüllənin həmişəlik proqram təminatı qapağında oturmasına icazə vermək. Sağda: qapağı texniki xidmət jurnalına qeyd edin və yalnız qidalanma sübut edildikdən sonra qaldırın.

Səhv: bir fakturada silah 1 və tapança 2 icarəçiləri qarışdırmaq. Sağda: hər priz üçün ölçməni aktiv edin; OCPP hər bir bağlayıcı haqqında ayrıca məlumat verir.

Səhv: xidmət ziyarətindən sonra fırlanma anına məhəl qoymamaq. Sağda: hər il şin və şaquli birləşmələri yenidən fırlanma anı; AC dişlilərində istilik uğursuzluqları demək olar ki, həmişə boş birləşmələrdir.

Səhv: qalıq cərəyan cihazını atlamaq. Sağ: yerli qaydalara uyğun olaraq 30mA RCD yerləşdirin; qüllə standart RCD mühafizəsi ilə işləyir.

Obyekt Mühəndisləri Öz Sözləri ilə

Almatıda bir depo müdiri 40 furqonluq bələdiyyə donanması üçün altı qüllə quraşdırdı. 64A-fazalı qidalandırıcı riyaziyyat onun distribyutoru ilə bütün söhbət idi; transformatorun baş boşluğu təsdiqləndikdən sonra istismara verilməsi bir gün çəkdi. O, qeyd etdi ki, shinanın qapağındakı fırlanma momenti işarələri onun elektrikçiləri təxmin etməkdən saxlayıb.

Qvadalaxarada logistika operatoru qüllələri iyirmi planlaşdırılmış körfəz üçün 250 kVA transformatorla birləşdirdi. Onlar etiraf edirlər ki, transformatoru bir addım üstələyiblər; əlavə xərc kiçik idi və artım yolu indi pulsuzdur. Onların şikayəti: 5 düymlük menyu dərindir və sürücülər hər halda proqramdan əsasən istifadə edirlər.

Moskva yaxınlığındakı anbar operatoru gələn il ikinci qidalandırıcı işə düşənə qədər qüllələri 11 kVt gücündə proqram təminatı ilə idarə edir. Məhz bu, bizim təklif etdiyimiz mərhələli plandır və buna görə də daha ucuz tək tarifli şarj cihazı almadılar.

Tez-tez verilən suallar: Güc, Panellər və İkili Silahlar

S: Bir 44 kVt qülləyə hansı qidalandırıcı lazımdır?

A: Tam yükdə hər bir faza üçün təxminən 64A ölçülü üç fazalı qidalanma, qaçış uzunluğundan asılı olaraq 16-25 mm2 keçirici ilə.

S: Hər iki silah həqiqətən bir anda 32A verə bilərmi?

A: Bəli, hər bir silah faza üçün 32A qiymətləndirilir; birlikdə 44 kVt-a yaxınlaşırlar.

S: 250kVA transformator neçə qülləni dəstəkləyə bilər?

A: Tam yükdə təxminən beş; OCPP yük idarəetməsi ilə siz daha çox quraşdıra və ümumi məbləği məhdudlaşdıra bilərsiniz.

S: Qüllə yükün idarə edilməsini dəstəkləyirmi?

Cavab: Bəli, OCPP 1.6J uzaqdan cərəyan məhdudiyyətləri platformanın hər bir konnektorun qapaqlanmasına imkan verir.

S: Bu qüllə birfazalı uyğun gəlirmi?

A: Xeyr, 380VAC üç faza lazımdır; birfazalı saytlar üçün divara quraşdırılmış 3,5-7 kVt stansiyalarımıza baxın.

S: 60 metrlik qaçış üçün hansı kabel ölçüsü lazımdır?

A: Faza başına 64A-da gərginlik düşməsini hesablayın; ən çox 60 m qaçış 25 mm2 əraziyə enir, lakin elektrikçinizlə yoxlayın.

S: Silah başına ölçmə niyə vacibdir?

A: Bir qüllədə iki kirayəçi ədalətli hesablaşma üçün ayrıca kVt/saata ehtiyac duyur; qüllənin hər bir rozetkanı müstəqil olaraq ölçməsi.

S: Qurğuşun vaxtı nədir?

A: Depozitdən sonra standart modellər üçün 15-20 iş günü, digər AC qüllələrimizlə eyni; toplu sifarişlər kotirovka əsasında planlaşdırılır.
