Yaşayış və kommersiya obyektləri üçün 22 kVt Slim Tower AC EV şarj cihazı

Niyə Açıq Protokol kVt Sayından Daha Əhəmiyyətlidir?

Üç ili qapalı şarj sisteminə sərf edən operatordan soruşun və ağrı miqrasiya günündə başlayır. Aparat işləyirdi; proqram təminatı tərk etməkdən imtina etdi. Açıq OCPP 1.6J məhz bu söhbətin qarşısını almaq üçün mövcuddur.

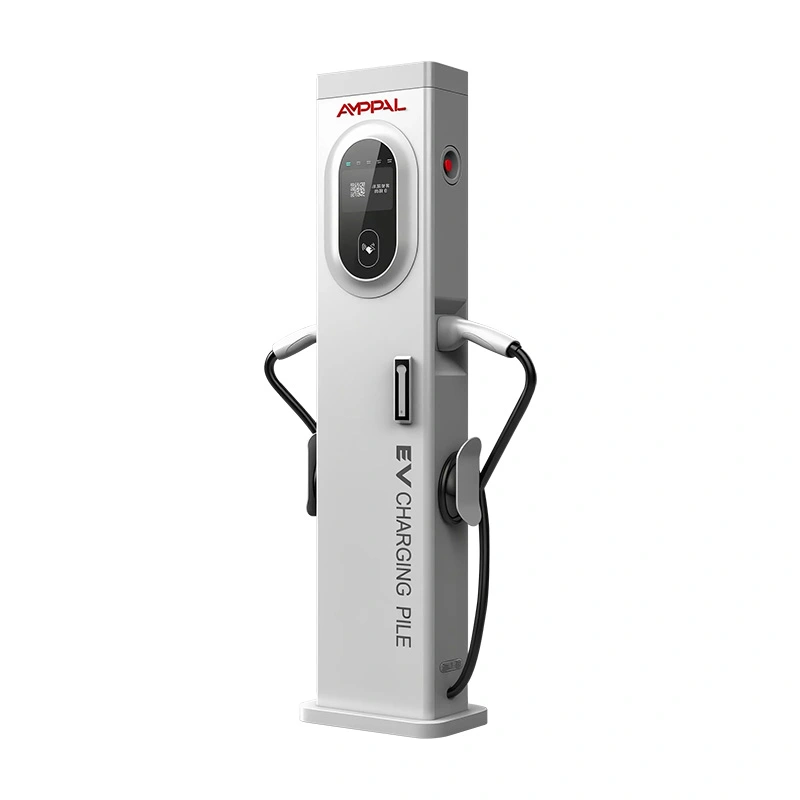

Yaşayış və Kommersiya Mülkləri üçün AMPPAL 22 kVt İncə Qüllə AC EV Şarj Cihazı (AF-AC-022-Y-A-0-4-JA-P) 300 x 150 x 1405 mm-lik toxunma ekranlı sütundan iki Tip 2 silah (16A+16A) vasitəsilə 22 kVt enerji verir. Onun real fərqləndiricisi proqram təminatında yerləşir: hər bir əməliyyat, sessiya və status hadisəsi standart OCPP 1.6J-dən danışır.

Bu o deməkdir ki, qüllə bizim buludumuz, tətbiqimiz və ya hər hansı satıcının portalı ilə əlaqəli deyil. Siz onu bu gün seçdiyiniz platformaya yönəldirsiniz və üç ildən sonra daha yaxşısı görünəndə.

Qapalı sistemlər əvvəlcə özünü asan hiss edir: proqram cilalanıb, quraşdırma QR kodudur. Hesab daha sonra, çıxış rüsumları, satın alınmış avadanlıq və ya nəzarət etmədiyiniz serverdə oturan məlumatlarla gəlir.

OCPP 1.6J-də israr etmək üçün altı səbəb

Satıcı kilidi yoxdur: platforma rüsumları artırarsa və ya oflayn olarsa, avadanlıq sizin qalır və hərəkət edir.

Rouminqə hazırdır: aqreqatorlar və partnyor şəbəkələr arxa ofisinizin danışdığı eyni protokolu qəbul edir.

Tarifə nəzarət sizinlə qalır: siz konnektora görə qiymətləri zavoda bağlı proqram vasitəsilə deyil, platforma vasitəsilə təyin edirsiniz.

Uzaqdan əməliyyatlar: start/stop, rezervasiyalar və proqram təminatı yeniləmələri ölçmə məlumatları ilə eyni OCPP kanalından istifadə edir.

Yoxlana bilən qeydlər: hər kVt/saat və əməliyyat ID-si mühasiblərin və tənzimləyicilərin oxuya biləcəyi standart formatda daxil edilir.

Gələcəkdən qorunma: günəş enerjisi və ya ağıllı enerji doldurma daha sonra gələndə OCPP əsaslı enerji idarəetmə sistemlərinin əksəriyyəti bu qüllənin canlı məlumatlarını oxuya bilər.

Açıq tender: əgər şirkətiniz ödəniş xidmətinə yenidən tender təqdim etməlidirsə, açıq protokol şəbəkəsini təhvil vermək, qiymətləndirmək və yoxlamaq daha asandır.

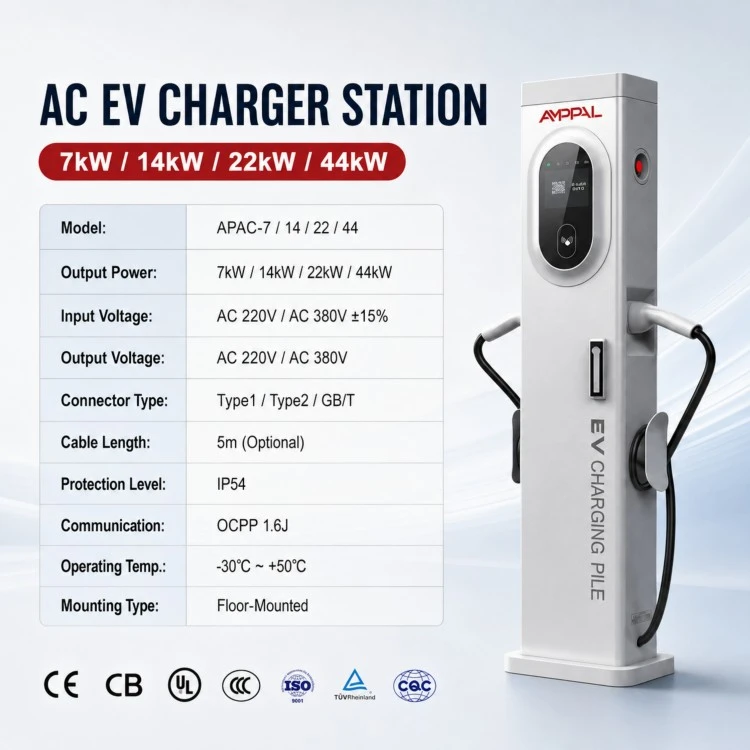

Texniki Spesifikasiyalar

Platformanın azadlığının öz bəhrəsini verdiyi ssenarilər

Hər iki və ya üç ildən bir arxa ofislərini tender edən və dəyişdirmə zamanı sağ qalan şarj cihazlarına ehtiyacı olan CPO-lar.

İkinci sistemi işlətmək əvəzinə ana şirkətin mövcud OCPP serverinə qoşulan donanmalar.

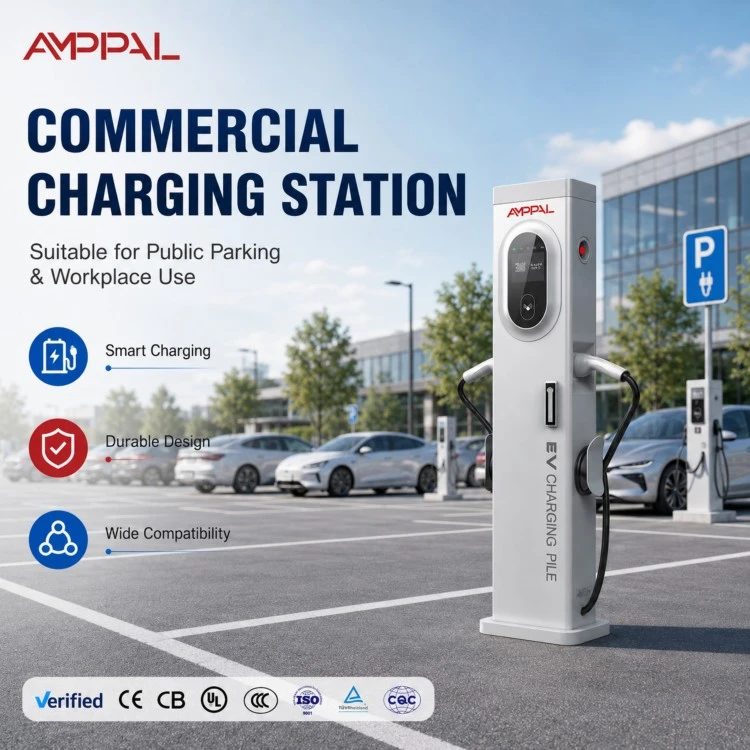

Bir neçə proqramla roum etmək istəyən otellər və ticarət mərkəzləri bir operatorun proqramına bağlı deyil.

İndi quraşdıran və sonra ödəniş hüquqlarını satan əmlak tərtibatçıları; alıcı açıq avadanlıqları miras alır.

Spesifikasiyada açıq standartlar tələb edən hökumət küçə ödənişli tenderlər.

Operatorlar bütün şəbəkəni işə salmazdan əvvəl on qüllədə yeni aqreqatoru sınaqdan keçirirlər.

Stansiya istənilən platforma ilə necə danışır

Qüllə iki danışıq kanalını açıq saxlayır: əsas keçid kimi Ethernet, üstəgəl ehtiyat kimi 4G və WiFi. O, serverinizə zəng edir, buna görə də sizin tərəfinizdə heç bir port yönləndirmə və ya statik ictimai IP tələb olunmur.

Avtomobil elektrik şəbəkəsinə qoşulduqda stansiya BootNotification göndərir, sonra isə sessiya davam etdikcə status və tranzaksiya yenilənir. OCPP 1.6J həm şarj nöqtəsinin idarə edilməsini, həm də AC şarjı üçün əməliyyatların idarə edilməsini təmiz şəkildə idarə edir.

Miqrasiya aparat dəyişikliyi deyil, konfiqurasiya dəyişikliyidir: stansiya menyusunu açın, yeni server URL və etimadnamələrini daxil edin, yenidən başladın. Mühəndislərimiz bir saatdan az müddətdə, adətən uzaqdan İT işçinizi keçiddən keçə bilərlər.

Bilməyə dəyər: qüllə hansı serverlə danışmasından asılı olmayaraq yerli ölçmə və sessiya jurnalını saxlayır. Platforma bir gecədə yoxa çıxsa belə, siz hələ də ixrac üçün cihazda saxlanan doldurma tarixçəniz var.

Protokol iddiasını dəstəkləyən sertifikatlar

Aşağı Gərginlik və EMC direktivlərinə uyğun olaraq CE, hər istehsal partiyasında yoxlanılır.

OCPP 1.6J uyğunluğu bölmələr xətti tərk etməzdən əvvəl laboratoriyamızda istinad serverinə qarşı sınaqdan keçirilir.

100% yüksək qazan dielektrik testi və son stansiyada yerin davamlılığının yoxlanılması.

IEC 60068 -30°C-dən +70°C-yə qədər istilik dövriyyəsi və nümunə götürülmüş vahidlərə 96 saatlıq duz spreyi.

48 saat tam yüklü yanma, rabitə əlaqəsi buraxılışlara və yenidən əlaqə davranışına nəzarət edilərkən.

ISO 9001:2015 keyfiyyət sistemi altında RoHS/REACH uyğun komponentlər; fabrik həmçinin digər məhsul xətləri üzrə CCC, TÜV, UL və CB sertifikatlarına malikdir.

Akt Zalının İçində: Səkkiz İstehsal Addımları

Sütun qabığının CNC lazerlə kəsilməsi, 0,1 mm dözümlülük.

1400 mm-lik qüllə gövdəsinin əyləclə qatlanması və tikiş qaynağı.

FANUC robotu baza lövhəsinin və kabel rakorlarının mötərizəsinin qaynaqlanması.

Üç mərhələli səthin təmizlənməsi və montajdan əvvəl bitirilməsi.

DIN-rels qurğusu: kontaktorlar, RCD və ölçmə modulu, spesifikasiyaya uyğun olaraq fırlanır.

Elektronika bölməsi: sensor ekran, rabitə lövhəsi və quraşdırılmış elektrik lövhəsi.

Firmware flashing və OCPP uyğunluğu test serverimizə qarşı işləyir; test jurnalı seriya nömrəsinə görə saxlanılır.

Hi-pot, vizual QC və qablaşdırma; standart sifarişlər 15-20 iş günü ərzində çatdırılır.

Platformaya hazır stansiyanın seçilməsi: üç yoxlama

Birini yoxlayın: mövcud platformanız həqiqətən sizin üçün əhəmiyyət kəsb edirmi? Xoşbəxt olduğunuz mülkiyyət proqramı ilə bir sayt işlədirsinizsə, qapalı şarj cihazı daha ucuzdur və bu qüllənin azadlığı istifadə etməyəcəyiniz puldur.

İkini yoxlayın: arxa ofisiniz hansı protokol versiyasında danışır? Bu stansiya OCPP 1.6J ilə işləyir və bu, AC doldurma ehtiyaclarının böyük əksəriyyətini əhatə edir; Əgər yol xəritəniz ISO 15118 plug-and-charge kimi OCPP 2.0 xüsusiyyətlərini tələb edirsə, sifariş verməzdən əvvəl bizə məlumat verin ki, düzgün model haqqında məsləhət verə bilək.

Üçü yoxlayın: rouminq əlaqəsini kim saxlayır? Əgər aqreqator seanslarınızı yönləndirəcəksə, əvvəlcə onlardan OCPP server təfərrüatlarını soruşun; əksəriyyəti 1.6J son nöqtələri qəbul edir və qüllə bir gün ərzində onların şəbəkəsinə qoşula bilər.

Daha bir səmimi qeyd: açıq protokol sizi pis naqillərdən deyil, kilidlənmədən qoruyur. 22 kVt gücündə qüllə hələ də düzgün 380VAC üç fazalı qidalanmaya, düzgün ölçülü kəsiciyə və torpaqlanmış quraşdırmaya ehtiyac duyur; heç bir proqram təminatı boş neytralı düzəldə bilməz.

Niyə Operatorlar Açıq Şəbəkələr üçün AMPPAL Qülləsini Alır?

Protokolun dürüstlüyü: OCPP 1.6J uyğunluğu laboratoriyamızda hər partiya üçün yoxlanılır və biz sınaq jurnalını paylaşacağıq.

Avadanlıq üçün boşluq: bir 380VAC qidalanmada iki 16A rozetka, 5 düymlük ekran, IP54, -20°C ilə +50°C iş diapazonu.

Şərtlər: Standart modellərdə MOQ 1 ədəd, 15-20 iş günü çatdırılma müddəti, 2 il zəmanət.

Qlobal əhatə: 40-dan çox ölkəyə ixrac, CE sənədləri daxildir, DHL/FedEx vasitəsilə ehtiyat hissələri.

OEM/ODM dərinliyi: biz 2014-cü ildən bəri Yaxın Şərq, Avropa və Cənub-Şərqi Asiya üzrə brendlər üçün AC və DC xətləri qurmuşuq.

Sənədlərin qablaşdırılması, yüklənməsi və ixracı

Konteyner sifariş edin və siz hər dəfə eyni vicdanlı qablaşdırma əldə edəcəksiniz: hər 5 qatlı karton üçün bir qüllə, köpük künc blokları, lövbər dəsti və içərisindəki bezlər, hər qutuda təxminən 45 kq ümumi.

Kənar qoruyucuları və büzülmə sarğısı olan bir paletə dörd karton; 40 futluq konteyner təxminən 60 qülləni paletli və ya 80 mərtəbəyə qədər yükləyir, buna görə də vahid başına yük təklifiniz üçün proqnozlaşdırıla bilən qalır.

Biz FOB Ningbo və ya Şanxaydan (EXW mövcuddur) sitat gətiririk və kommersiya fakturasını, qablaşdırma siyahısını, konosamenti, mənşə sertifikatını və hər bir göndəriş üçün CE uyğunluq bəyannaməsini təhvil veririk.

Qarışıq qablar qəbul edilir: qüllələr divara quraşdırılmış AC qurğularımızla məkanı bölüşür.

Platforma miqrasiyası ətrafında qurulmuş dəstək

Çatdırılma tarixindən hesablanan istehsal qüsurlarına 2 il zəmanət.

24 saat texniki cavab; mühəndislərimiz dörd saat qurşağında müştərilər üçün platforma miqrasiya çağırışlarına qoşuldular.

Ümumi əşyalar üçün 2 iş günü ərzində DHL/FedEx vasitəsilə ehtiyat hissələri.

Foto və seriyalı RMA: siz nəyisə geri qaytarmazdan əvvəl biz dəyişdirmə və ya təmiri təsdiq edirik.

Pulsuz sənədlər paketi: OCPP əlaqə təlimatı, nümunə server konfiqurasiyası və İT komandanız üçün sınaq son nöqtəsi.

Mikroproqramın buraxılış qeydləri hansı OCPP mesajlarının dəyişdiyini siyahıya alır, beləliklə, platforma komandanız işə başlamazdan əvvəl test edə bilər.

Miqrasiya və Əməliyyat: Səhv və Doğru

Səhv: sessiya işləyərkən server URL-nin dəyişdirilməsi. Sağ: bağlayıcı boş olduqda köçürün və keçiddən sonra qülləni yenidən başladın.

Səhv: ictimai şəbəkə üçün təkcə WiFi-nin kifayət olduğunu fərz etmək. Sağda: əsas əlaqəni Ethernet ilə bağlayın və 4G-ni ehtiyat olaraq saxlayın.

Səhv: stansiya menyusunda defolt etimadnaməsini tərk etmək. Sağ: birinci gün güclü parol təyin edin; OCPP bağlantısı yalnız cihaz etimadnamələri qədər təhlükəsizdir.

Səhv: bir platformanın sınaqdan keçirilməsi və qalanlarının eyni davranacağını fərz etmək. Sağda: donanmanı dəyişməzdən əvvəl bir qüllə ilə yeni serverdə 24 saatlıq sınaqdan keçin.

Səhv: saat sinxronizasiyasına məhəl qoyulmur. Sağda: NTP-ni aktiv saxlayın, çünki əyri vaxt damğaları olan əməliyyat qeydləri sonradan hesablaşma mübahisələrinə səbəb olur.

Səhv: proqram təminatı yeniləmələrini isteğe bağlı hesab edir. Sağ: boş konnektorlarda yeniləmələri planlaşdırın, çünki düzəlişlər tez-tez sahə operatorlarının hesabatını dəqiqliklə hədəfləyir.

Operatorlar Öz Sözləri ilə

Xorvatiyadakı bir şarj nöqtəsi operatoru bir həftə sonu 30 qülləni bir platformadan digərinə köçürüb. Onların texniki rəhbəri, keçidin vahid üçün URL dəyişikliyi olduğunu və yeganə gecikmənin öz DNS-ləri olduğunu söylədi. Onlar indi hər hansı müqavilənin yenilənməsindən əvvəl beş qüllədə yeni aqreqatoru sınaqdan keçirirlər.

Malayziya logistika firması ikinci arxa ofisi idarə etmək əvəzinə qüllələri qrupun mövcud OCPP serverinə birləşdirdi. Onların İT menecerinin şikayəti: 5 düymlük ekran yalnız ingilis dilini göstərir, ona görə də sürücülər bəzən Malay dilində təlimatlar üçün mobil proqrama ehtiyac duyurlar.

2022-ci ildən bəri təmin etdiyimiz ortaqlığın bir hissəsi olan türk operatoru İstanbulda qüllələrdən yol kənarında şarj üçün istifadə edir. 4G ehtiyatı yerli lif kəsikləri zamanı onları iki dəfə xilas etdi; stansiya qeydləri növbəyə qoyduğundan və keçid geri qayıdanda onları yüklədiyi üçün sessiyalar düzgün hesablamağa davam edirdi.

Bu hesabatlarda təkrarlananlar: heç kim protokol dəyişikliyi üçün büdcə ayırmır və ondan sakitcə sağ qalan qüllələr heç kimin toxunmamalı olduğu qüllələrdir.

Operatorların Platforma Azadlığı Haqqında Verdiyi Suallar

S: Qüllə hər hansı OCPP 1.6J platforması ilə işləyirmi?

A: 1.6J AC doldurma profilini tətbiq edən istənilən platforma; biz sınaqdan keçmiş serverlərin qısa siyahısını saxlayırıq və sorğunuz əsasında sizinkini əlavə edirik.

S: Bir server bağlantısında iki qüllə işlədə bilərəmmi?

Cavab: Bəli, hər bir qüllə öz şəxsiyyəti ilə öz şarj nöqtəsi kimi qeydiyyatdan keçir.

S: Platforma orta yükləmə zamanı oflayn olarsa nə baş verir?

Cavab: Sessiya davam edir və qeyd yerli olaraq növbəyə qoyulur, sonra keçid qayıdanda yüklənir.

S: 22 kVt qüllə hələ də 150 ​​mm-lik incə sütundur?

Cavab: Bəli, 14 kVt və 44 kVt qüllələrimizlə eyni 300 x 150 x 1400 mm gövdə.

S: Proqram təminatı yeniləmələri üçün ödəniş edirsiniz?

Cavab: Xeyr, proqram təminatı zəmanət müddəti ərzində pulsuzdur və OCPP kanalı və ya yerli fayl kimi çatdırılır.

S: Qülləni öz adımla markalaya bilərəmmi?

Cavab: Bəli, loqo, başlanğıc ekranı və qablaşdırma OEM müqaviləsi əsasında fərdiləşdirilib.

S: Bu qüllədə bir avtomobil nə qədər sürətlə yüklənir?

A: Hər bir rozetka faza başına 16A-a qədər, 380V üç fazalıda təxminən 11kVt verir; 22 kVt-lıq ad lövhəsi iki silahın cəmidir.

S: Hansı ehtiyat hissələrini saxlamalıyam?

A: Sensorlu ekran, rabitə lövhəsi və bir sıra kabel vərəqləri əksər sahə təmirlərini əhatə edir; 20 qüllə üçün bir dəst təklif edirik.
