Yaşayış İcmaları üçün 7kW Altı AC EV Doldurma Stansiyası Qülləsi

Divar Seçim Olmadıqda

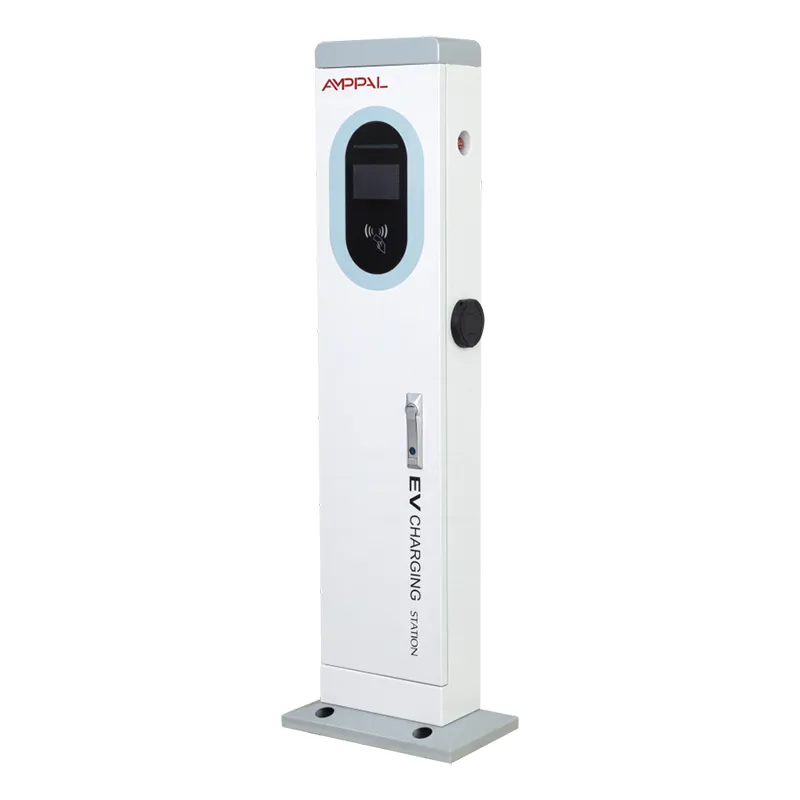

Açıq dayanacaqlarda nadir hallarda ehtiyacınız olan bir divar var. Bu boşluq məhz bu məhsul üçün qurulmuşdur. AF-AC-7kW müstəqil şarj qülləsidir: bir 7 kVt AC doldurma nöqtəsi, 5 düymlük rəngli sensor ekran və bir möhürlənmiş korpusda ödəniş və şəbəkə aparatını daşıyan 410 x 240 x 1400 mm polad sütun.

Quraşdırma tikinti layihəsi deyil, təməl tökmədir. Göndərdiyimiz lövbər dəsti və qazma şablonu ilə əsas lövhəni beton yastığa bərkidin, qülləni 220VAC +/-20% qidalandırın, Ethernet-i birləşdirin və ya 4G SİM-i yerləşdirin. Qazmaq üçün fasad yoxdur, mübahisə etmək üçün ev sahibinin divarı yoxdur - yalnız beton tökməyə icazə verilir.

Dayanacaqları, yerüstü meydançaları olan ticarət mərkəzləri və ya küçə kənarında körfəzlər əlavə edən bələdiyyələr üçün bu azadlıq tez-tez şarjın bu rübdə və ya gələn il görünəcəyinə qərar verir. Divar qutuları şarj problemini həll edir. Qüllələr əvvəlcə sayt problemini həll edir.

Niyə alıcılar divar qutusunun üstündəki dirəyi seçirlər

Sayt azadlığı - qülləni cərgənin ortasında, sonundakı körfəzdə və ya ağacların arasında, divarın olduğu yerdə deyil, avtomobillərin dayandığı yerdə yerləşdirin.

Dayanma hündürlüyündə erqonomika - 1400 mm-də ekran təbii göz səviyyəsində oturur, beləliklə, sürücülər əyilmədən və ya çömbəlmədən toxunur, ödəyir və elektrik şəbəkəsindən ayırır.

Asan kabel idarəsi - silah bel hündürlüyündə qoburda asılır, köhnə sürücülər və çatdırılma kuryerləri üçün aşağı divar rozetkasından nəzərəçarpacaq dərəcədə rahatdır.

Bir möhürlənmiş korpus - bütün elektronika IP54 qüllə korpusunun içərisində yaşayır, buna görə də tipik saytlarda ayrıca paylama qutusu tələb olunmur.

Partlayışdan görünür - qüllə burada 50 metrdən yüklənir; park edilmiş mikroavtobusların arxasında divar qutusu yoxa çıxır və müştərilərin içərisinə daxil olursunuz.

Sizinlə birlikdə böyüyən bir iz - bu seriyadakı hər bir qüllə eyni 410 x 240 bazanı paylaşır, beləliklə, ikili silah modelinə sonrakı keçid eyni paddən təkrar istifadə edə bilər.

Texniki Spesifikasiyalar

Müstəqil bir dirəyin saxlandığı yer

Körfəzlərin yaxınlığında bina fasadı olmayan açıq üstü mehmanxana və kurort avtodayanacaqları.

Yaxınlıqdakı binaların qazılmasına icazə verilməyən bələdiyyə küçələri və ictimai yerlər.

İcarəyə götürülmüş torpaqda iş yeri avtomobil parkları - kirayəçi divarlara toxuna bilməz, ancaq bir pad tökə bilər.

Binadan uzaqda səpələnmiş körfəzləri olan restoran və pərakəndə satış yerləri.

Bina bitməzdən əvvəl şarjın aktiv olması lazım olan yeni tikili saytlar.

Qüllə saytda necə işləyir

Güc 220VAC +/-20% təchizatınızdan qülləyə, idarəetmə bloku vasitəsilə silahdan 7 kVt-a qədər olan bir avtomobilə axır - orta ölçülü EV üçün təxminən 45 km/saat məsafə və demək olar ki, istənilən Avropa minik avtomobili üçün tam bir gecəlik şarj.

Qüllə OCPP 1.6 və ya 2.0 istifadə edərək Ethernet, 4G və ya WiFi üzərindən operatorun arxa planına hesabat verir. 5 düymlük ekran sürücünü qoşulma, autentifikasiya, doldurma və qəbz vasitəsilə gəzdirir; sessiya məlumatları real vaxtda buludlara çatır.

Xidmət əsasən uzaqdır. Sessiya uğursuz olduqda, backend onu qeyd edir və biz sayta baş çəkməyin lazım olub-olmadığına qərar verməzdən əvvəl şəbəkə üzərindən qüllənin diaqnostikasını oxuyuruq.

CE İşarəsi Əslində Nə Aldı

AB Aşağı Gərginlik və EMC direktivləri altında CE işarəsi, idxalçılar və gömrük rəsmiləşdirilməsi üçün faylda saxlanılan sınaq sənədləri ilə.

IP54 laboratoriyamızda və üçüncü tərəf sınaq evi tərəfindən təsdiqlənmişdir - hər tərəfdən tozdan qorunur və sıçrayışdan qorunur.

Sahil avtomobil parkları üçün ölçülü, tozla örtülmüş korpusda 96 saatlıq duz spreyi sınağı.

Dizayn donmadan əvvəl -20C ilə +50C arasında qiymətləndirilən diapazonda tam funksional sınaq.

Hər bir istehsal bölməsi qablaşdırmadan əvvəl yükləmə testi, həmçinin ödəniş terminalı və şəbəkə əl sıxma testi keçirir - təsadüfi nümunə deyil.

CE əsasdır; fabrik həmçinin digər ixrac proqramları üçün CCC, TUV, UL və CB markalarına malikdir.

Bobindən Qülləyə: Fabrikimizdə Səkkiz Addım

Polad təbəqə lazerlə kəsilir və 410 x 240 profilinə CNC ilə deliklənir.

TRUMPF pres əyləcləri sütunu qatlayır və FANUC robotları tikişləri qaynaq edir.

Bədən tozla örtülmüşdür; hər partiyadan nümunələr duz-çiləmə üsulu ilə sınaqdan keçirilir.

AC montaj xətti idarəetmə moduluna, kontaktora, 5 düymlük ekrana və doldurma silahına uyğun gəlir.

Sızdırmazlıq kabel girişləri və ekran çərçivəsi də daxil olmaqla IP54 tələbinə uyğun olaraq yoxlanılır.

Hər bir qüllə rezistiv yüklə funksional test, sonra ödəniş və şəbəkə testi keçirir.

QC seriya nömrəsini, sınaq hesabatını və CE sənədlərini imzalayır və bölmə göndərilmək üçün sifariş edilir.

Standart çatdırılma müddəti sifarişin təsdiqindən sonra 15-20 iş günüdür; təcili sifarişlər razılaşma yolu ilə sürətli zolağa gedir.

Dirək və ya Divar qutusu? Dürüst Müqayisə

Maşınların dayandığı yerdə möhkəm bir divar artıq dayanırsa, divar qutusunu alın. Daha ucuz başa gəlir - təməl yoxdur, daha az polad, daha sürətli quraşdırma - və biz onları da satırıq. Vərdişlərə deyil, faktlara əsaslanaraq seçin.

Qüllənin əlavə dəyəri üç şeyi alır: birini miras almaq əvəzinə yer seçmək hüququ, ayaq üstə hündürlükdə erqonomika, diz hündürlüyündə divar rozetkası uyğun gəlmir və möhürlənmiş gövdə, yük yerinin divarına bərkidilmiş qutudan daha yaxşı dayanır.

Bunu kim almamalıdır: beton tökə bilməyən kirayəçilər, cəmi bir neçə həftə şarja ehtiyacı olan saytlar və ya tək avtomobili adi rozetkadan bir gecədə cərimələnən alıcılar. Onlar üçün qüllə poladdır, onlara ehtiyac yoxdur.

AMPPAL bir satıcının edə bilməyəcəyi şeyləri gətirir

Çinin elektrik paytaxtı Yueqing şəhərindəki Zhejiang Anfu New Energy Technology Co., Ltd.-dən birbaşa zavod 2014-cü ildə qurulmuşdur.

260+ işçisi və ayrıca AC və DC montaj xətləri olan milli kiçik nəhəng müəssisə.

2024-cü ilə qədər çatdırılan 1.000.000-dan çox ədəd BƏƏ və Almaniyadan Malayziya və Meksikaya 40-dan çox ölkəyə ixrac edilib.

FANUC və TRUMPF-dən avtomatlaşdırılmış xətlər, üstəgəl daxili CNC zımbalama, əyilmə və lazer kəsmə.

OEM və ODM xoş gəlmisiniz - layihə üzrə müzakirə olunan MOQ ilə fərdi rənglər, loqolar, ödəniş markası və qablaşdırma.

Qablaşdırma, Konteyner və Ticarət Şərtləri

Hər bir qüllə 1400 mm hündürlük üçün ölçülü, ekranın və çərçivənin ətrafında daxili bərkitmə ilə şaquli taxta qutuda göndərilir. Anker boltlar, qazma şablonu və montaj avadanlığı eyni qutunun içərisində hərəkət edir, beləliklə ikinci göndəriş üçün saytda heç nə gözləmir.

1400 mm uzunluq divar qutuları ilə müqayisədə konteyner planlamasını dəyişir: yeşiklər düz və üst-üstə qoyulur və 20 futluq konteyner adətən sandıq ölçülərindən asılı olaraq 60-80 qüllə alır; biz sandıq başına yük təklif edirik.

Biz FOB Ningbo və ya Şanxaydan standart olaraq sitat gətiririk, EXW və CIF tələb əsasında mövcuddur. Sənədlərə kommersiya fakturası, qablaşdırma siyahısı, konosament və CE sertifikatının surəti daxildir.

Çatdırılmadan Sonra Zəmanət və Dəstək

Qüllə, ekran və ödəniş moduluna materiallar və işlənmə qüsurlarını əhatə edən 2 illik zəmanət.

Ehtiyat hissələri - ekranlar, silahlar, idarəetmə lövhələri - anbarda saxlanılır və sifariş əsasında göndərilir.

4G və ya Ethernet üzərindən uzaqdan diaqnostika; əksər proqram təminatı və konfiqurasiya xətaları sayta baş çəkmədən düzəldilir.

Baxım məsləhəti: tapançanı və qabığını rübdə bir yoxlayın və ildə bir dəfə anker boltlarını yenidən sıxın.

Tam sənədlər - istifadəçi təlimatı, quraşdırma rəsmi və OCPP quraşdırma təlimatı - hər bir vahidlə birlikdə göndərilir.

Təkrar Gördüyümüz Beş Quraşdırma Səhvləri

Səhv: bazanı düz asfalta bağlayın. Sağda: Təchiz edilmiş şablondan istifadə edərək beton yastığı tökün və qülləni yükləməzdən əvvəl onun tamamilə qurumasına icazə verin.

Səhv: seanslar arasında silahı yerdə yatır. Sağ: onu hər dəfə qobura qaytarın - birləşdirici ilk geyən hissədir.

Səhv: uzaq bir çoxluqda yalnız WiFi-yə etibar edin. Sağ: 4G SİM-i yerləşdirin ki, ofis yönləndiricisi düşəndə ​​ödənişlər işləməyə davam etsin.

Səhv: qülləni tərs yük maşınının çata biləcəyi yerə qoyun. Sağda: onu körfəzin ən ucunda yerləşdirin və ya bir dayaq əlavə edin.

Səhv: illik fırlanma anı yoxlamasını unut. Sağda: lövbər boltlarını hər 12 aydan bir yenidən sıxın və su izlərini görsəniz, əsas lövhəni yenidən möhürləyin.

Bir ildən sonra sayt operatorları nə deyirlər

Xorvatiyanın Split şəhərindəki otel sahibi 2024-cü ilin yazında açıq həyətində üç qüllə yerləşdirdi. O, binanın körfəzlərin yaxınlığında istifadəyə yararlı fasadı olmadığı üçün onları seçdi. Onun şikayəti günorta saatlarında ekranın parıltısıdır - parıltı əleyhinə film bunu həll etdi - lakin o, iki yay ağır qonaq istifadəsində sıfır aparat nasazlığı olduğunu bildirir.

Kuala Lumpurdakı distribyutor, pərakəndə satış qrupunun yerüstü lotlarına on ədəd satdı. Quraşdırıcı qazma şablonunu yüksək qiymətləndirdi - onun komandası hər bünövrəni səhər saatlarında bitirdi. Kiçik sıxıntı: uzun bir körfəzin sonunda silah kabeli bəzi yolsuzluq avtomobilləri üçün qısa olur.

BƏƏ-də bir bələdiyyə on iki qülləni küçə kənarındakı yastıqlarda idarə edir. 14 aydan sonra texniki xidmət jurnalı bir toxunma ekranının dəyişdirilməsini göstərir, başqa heç nə. Onlar hələ də hər yağışlı mövsümdə baza boşqabını yenidən möhürləyirlər, hər halda bir rəsmiyyətə əməl edirlər.

İlk Defa Qüllə Alıcılarının Verdiyi Suallar

S: Bu qüllə hər EV-ni dolduracaqmı?

Cavab: Avropada 2-ci tip rozetka ilə satılan hər bir EV ondan enerji yığacaq; avtomobilin bort şarj cihazı qüllənin 7 kVt tavanına qədər dəqiq sürəti təyin edir.

S: Bunun üçün hansı təməl lazımdır?

A: Bölmə ilə birlikdə göndərdiyimiz qazma şablonuna beton yastıq töküldü; tipik yastiqciqlar təxminən 500 x 500 mm-dir və anker boltlar sandıqda gəlir.

S: Divar qutusu daha ucuzdur?

Cavab: Bəli, yaxşı divarın mövcud olduğu yerdə almaq və quraşdırmaq təxminən 20-30% daha ucuzdur - qüllənin qiyməti sütun, bünövrə dəsti və yer seçmək azadlığını ödəyir.

S: Ekran birbaşa günəş işığına dözə bilərmi?

Cavab: Gün işığında onu oxumaq olar, lakin eşitdiyimiz şikayətlərdən biri günortanın sərt parıltısıdır; parıltı əleyhinə film ucuz bir həlldir.

S: IP54 açıq havada istifadə üçün kifayətdirmi?

Cavab: Yağış və sıçramalar üçün bəli - IP54 toz və su spreyini bloklayır. Tamamilə su altında qalan saytlar daha yüksək reytinqə ehtiyac duyacaqlar ki, bu da demək olar ki, heç bir avtomobil parkına ehtiyac duymur.

S: Hansı ölkələr CE nişanını qəbul edir?

A: Bütün Aİ və AİA ölkələri, həmçinin CE-ni giriş sertifikatı kimi qəbul edən bir çox başqa ölkələr; fabrik həmçinin digər bazarlar üçün CCC, TUV, UL və CB-yə malikdir.

S: Bu 7 kVt qülləni sonra təkmilləşdirə bilərəmmi?

A: 410 x 240 baza seriya üzrə paylaşılır, beləliklə, sayt eyni pad üzərində ikili silah qülləsinə keçə bilər - 7 kVt-lıq qurğunun özü sahədə təkmilləşdirilə bilməz.

S: Sifarişdən çatdırılmaya qədər nə qədər vaxt var?

A: Standart olaraq 15-20 iş günü, Ningbo və ya Şanxaydan göndərmə, CE sertifikatı daxil olmaqla tam sənəd paketi ilə.
