Donanma Parkı üçün 44 kVt Güclü Yüksək Güclü AC EV Doldurma Stansiyası Qülləsi

AC şarjının tavanı - və kimlər üçündür

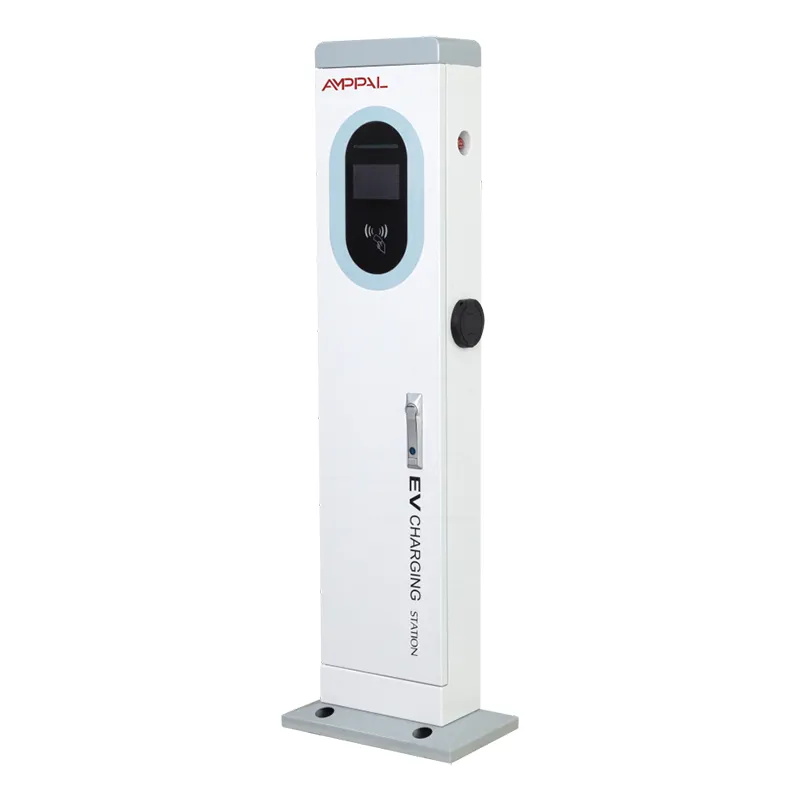

Bizim hazırladığımız ən güclü AC qülləsini sifariş etməzdən əvvəl, avtomobillərinizin həqiqətən nələri qəbul edə biləcəyini yoxlayın. AF-AC-44kW bir 410 x 240 x 1400 mm sütunda iki 22 kVt AC silahı daşıyır - cəmi 44 kVt, AC diapazonumuzun ən üstünü. Burada ən çox yayılmış səhv, avtomobilin özünün qərar verdiyi sürət üçün şarj cihazını günahlandırmaqdır.

AC doldurma sürəti avtomobilin bort şarj cihazı ilə məhdudlaşdırılır. Əksər sərnişin EV-ləri 7 kVt və ya 11 kVt bort qurğuları ilə göndərilir, buna görə də bu qüllədə nə olursa olsun, 7 kVt və ya 11 kVt çəkirlər. 44 kVt gücündə olan qüllə öz qiymətini yalnız hər biri 22 kVt gücündə olan iki avtomobil eyni vaxtda bağladıqda qazanır.

Bu, vicdanlı alıcı siyahısını daraldır: 22 kVt tutumlu Avropa avtomobilləri, yüngül kommersiya furqonları və ya iki yüksək güclü avtomobilin tez-tez birlikdə gəldiyi qarışıq donanmalara malik operatorlar. Bu səhifə sizə həmin siyahıda olub-olmamağınız barədə məlumat verir.

44kVt əslində öz qiymətini qazandığı yerdə

Eyni anda iki 22 kVt seans - iki 22 kVt tutumlu avtomobil eyni vaxtda tam sürətlə şarj edir, birləşmiş 44 kVt.

Mikroavtobuslar üçün bir gecədə çevrilmə - 60 kVt-saatlıq mikroavtobus batareyası yeddi deyil, 22 kVt-da üç saatdan az müddətdə doldurulur.

Bir sütun, iki körfəz, bir təməl - seriyanın qalan hissəsi kimi eyni 410 x 240 baza və paylaşılan aparat.

Yeni nəsil avtomobillər üçün hazırdır - bort doldurucuları dırmaşır və 22 kVt-lıq aqreqatlar artıq bir neçə Avropa modelində peyda olur.

Tam ödəniş və şəbəkə yığını - 5 düymlük sensor ekran, kredit kartı, RFID, APP, Ethernet, 4G və WiFi.

Dürüst çeviklik - burada 7 kVt-lıq bir avtomobilin doldurulması zərərsizdir, sadəcə daha yavaşdır; qüllə ona bort bölməsinin istədiyini tam olaraq verir.

Texniki Spesifikasiyalar

Donanma meydançaları və yüksək məhsuldarlıqlı AC saytları

Çatdırılma və xidmət donanması bir gecədə park edilmiş 22 kVt bort şarj cihazları ilə furqonlarla işləyir.

İki yüksək güclü nəqliyyat vasitəsinin birlikdə geri döndüyü hava limanı transferi və otel servis anbarları.

Elektrik xidməti maşınlarını idarə edən bələdiyyə kommunal həyətləri.

Ən yüksək kondisioner səviyyəsini gələcək nəsil avtomobillər üçün hazır etmək istəyən kommersiya parkları.

Qarışıq donanma və qonaq saytları - RFID-də personal furqonları, kartda və ya APP-də ziyarətçi avtomobilləri, eyni qala.

Niyə Avtomobilin Şarj Cihazı Sürətə Qərar Verir

AC şarj cihazı nasosdan daha ağıllı rozetkaya yaxındır: o, alternativ cərəyan verir və avtomobil onu öz bort şarj cihazı ilə çevirir. Həmin bort bölməsi tavanı təyin edir. 7 kVt bort bloku olan avtomobil istənilən AC qülləsindən, o cümlədən bu qüllədən 7 kVt çəkir; 11 kVt avtomobil 11 kVt çəkir; yalnız 22 kVt bort qurğuları olan avtomobillər hər silah üçün tam 22 kVt istifadə edir.

Praktik sınaq: avadanlıq almadan əvvəl avtomobilin AC doldurma xüsusiyyətlərinə baxın. Bütün donanmanız 7kW və ya 11kW-ı siyahıya alırsa, 22kW qüllə ona eyni sürətlə xidmət edər - və bu 44kW qüllə də daha çox pul üçün eyni sürətlə xidmət edərdi.

Qüllənin parladığı yer: eyni anda iki silahda 22 kVt-lik iki avtomobil. Bu, bir sütundan, bir şəbəkə modulundan və bir təməldən xidmət göstərən iki yuva ilə 60-70 kVt-saatlıq mikroavtobus batareyası üçün üç saatdan az müddətdə tam doldurulma deməkdir.

CE işarəsinin arxasındakı sınaq qeydi

AB Aşağı Gərginlik və EMC direktivləri əsasında CE işarəsi, model seriyası üzrə sənədləşdirilmişdir.

44 kVt birləşdirilmiş yük testi - hər iki silah tam nominal sessiya uzunluğu üçün eyni vaxtda 22 kVt-da işləyir.

IP54 yüksək cərəyan kabel girişləri də daxil olmaqla laboratoriya və üçüncü tərəf sınaqları ilə təsdiq edilmişdir.

Sahil donanması anbarları üçün qapalı səthdə 96 saatlıq duz püskürtmə sınağı.

-20C ilə +50C arasında temperatur sınağı, hər iki tərəfdən tam güc davranışı yoxlanılır.

Vahid üzrə seriya nömrəli sınaq hesabatları; fabrik CE ilə yanaşı CCC, TUV, UL və CB-yə malikdir.

AC xəttində ən yüksək güc qülləsinin tikintisi

Levha polad lazerlə kəsilir və daxili 410 x 240 profilinə CNC ilə vurulur.

TRUMPF pres əyləcləri sütunu təşkil edir; FANUC robotları onu qaynaqlayır.

Toz örtük tətbiq olunur, partiya nümunələri duz-sprey sınağına göndərilir.

AC xətti idarəetmə blokuna, yüksək cərəyan kontaktorlarına, ekrana və hər iki 22 kVt silaha uyğun gəlir.

IP54 möhürlənməsi çərçivələrdə və daha ağır kabel girişlərində yoxlanılır.

Hər bir qüllə iki tapançalı tam yükləmə testi üstəgəl ödəniş və şəbəkə testləri keçirir.

QC seriya nömrəsini, test məlumatlarını və CE sənədlərini uzlaşdırana qədər heç nə qalmayacaq.

Standart çatdırılma müddəti 15-20 iş günüdür; daha böyük donanma sifarişləri istehsal partiyalarında planlaşdırılır.

44 kVt sizin üçün uyğundur - yoxsa tullantı?

Bunu aşağıdakı hallarda alın: avtomobillərinizdə 22 kV-lıq bort şarj cihazı var (broşuranı yox, texniki göstəriciləri yoxlayın) və ya saytınız yeni nəsil avtomobillər üçün hazır olmalıdır və ya iki yüksək güclü nəqliyyat vasitəsi bir gecədə müntəzəm olaraq park edir.

Bunu aşağıdakı hallarda almayın: donanmanızın bort qurğuları 7 kVt və ya 11 kVt gücündədir. Qüllə onları daha ucuz olan 22 kVt-lıq qurğu ilə eyni sürətlə doldurur - siz heç vaxt işləməyən polad və kontaktorlar üçün pul ödəmiş olacaqsınız. Əvəzinə 22 kVt-lıq ikili silah qülləsini alın və əgər bu avtomobillər hər dəfə bir dəfə şarj edirsə, hətta 14 kV-luq qüllə də sizi əhatə edir.

Təchizat tərəfini də nəzərdən keçirin: 44 kVt davamlı yük ciddi bir yemdir. Sifariş verməzdən əvvəl ixtisaslı elektrikçi ilə saytınızın tutumunu və yerli elektrik kodunu təsdiqləyin. Qüllə güc yaratmır; ondan keçir.

Donanma Alıcıları üçün Təchizatçı Arqumenti

Zhejiang Anfu New Energy Technology Co., Ltd. 2024-cü ilə qədər 1.000.000-dan çox doldurma qurğusu, o cümlədən Səudiyyə Ərəbistanında NEOM yaşıl-hidrogen layihəsi üçün 500 maye ilə soyudulmuş ultra sürətli şarj cihazı təqdim etdi.

Yueqing-dəki ayrı-ayrı AC və DC montaj xətləri donanma miqyaslı AC sifarişlərini qrafikə uyğun saxlayır.

OCPP 1.6 və 2.0 yerli - qüllə ara proqram olmadan donanma idarəetmə platformaları ilə danışır.

Sertifikat sənədləri (CE, CCC, TUV, UL, CB) kommunal xidmətlər və təşviq sxemləri üçün hazırdır.

OEM və ODM - donanma dizaynı, kart markası, xüsusi qablaşdırma; Layihə üzrə MOQ müzakirə edildi.

Konteyner miqdarında 44 kVt qüllələrin daşınması

Qüllələr ekranı və hər iki qabığı qoruyan bərkidilmiş taxta yeşiklərdə şaquli şəkildə hərəkət edir. Anker boltlar, şablon və fiksatorlar vahid ilə doludur və eyni qutuda gəzir. 20+ vahiddən ibarət donanma sifarişləri uyğun partiyalara yığılır, beləliklə, buraxılışda olan hər bir sayt eyni avadanlıq və sənədlər əldə edir.

1400 mm uzunluq yükləmə planını təyin edir: yeşiklər düz yatır və yığılır, adətən sandıq ölçülərindən asılı olaraq 20 fut konteynerə 60-80 qüllə. Biz sifariş etməzdən əvvəl konteynerə düşən dəqiq sayını təsdiqləyirik, bu, mərhələli çatdırılma ilə böyük satışlar üçün vacibdir.

Şərtlər FOB Ningbo və ya Şanxayda, yaxud yük daşımalarını idarə etdiyiniz EXW və CIF-də işləyir. Sənədləşdirmə: faktura, qablaşdırma siyahısı, konosament, üstəlik CE sertifikatının surəti - 15-20 iş günü ərzində hazırlanır.

Çatdırılmadan Sonra Donanma Dərəcəli Dəstək

Qülləyə 2 illik zəmanət, həm silah, həm ekran, həm də ödəniş modulu.

Ehtiyat silahlar və idarəetmə lövhələri yığılıb - donanma saytları bir hissəni həftələrlə gözləyə bilməz.

OCPP əsaslı donanma hesabatı ilə 4G və ya Ethernet üzərindən uzaqdan diaqnostika və proqram təminatı yeniləmələri.

Rüblük texniki xidmət yoxlama siyahısı: anker-bolt fırlanma anı, kabelin yoxlanılması, birləşdiricinin aşınmasının yoxlanılması.

Təlimat, quraşdırma rəsmləri və donanma OCPP inteqrasiya bələdçisi hər bir vahidlə birlikdə göndərilir.

Yüksək Güclü AC ilə Donanma Sayt Səhvləri

Səhv: sürətli səsləndiyi üçün 44 kVt almaq. Sağda: hər bir avtomobilin AC doldurma xüsusiyyətlərini yoxlayın - əksər avtomobillər 7-11 kVt gücə malikdir və qüllə bunu dəyişə bilməz.

Səhv: 7 kVt şarj cihazı üçün ölçülü bir dövrədən 44 kVt çəkmək. Sağ: quraşdırmadan əvvəl elektrikçinin təchizatı və qorunma qabiliyyətini yoxlayın.

Səhv: 22 kVt-lıq iki mikroavtobusu hər biri bir silahda saxlamaq və ikinci körfəzi unutmaq. Sağda: donanmanı elə planlaşdırın ki, yüksək güclü nəqliyyat vasitələri bir gecədə cütləşsin - ikinci silah bütün məqamdır.

Səhv: qüllənin hər hansı donanma proqramına hesabat verdiyini fərz etmək. Sağda: sifariş verməzdən əvvəl platformanızla OCPP 1.6 və ya 2.0 uyğunluğunu təsdiqləyin.

Səhv: yüksək istifadə olunan həyətdə lövbər fırlanma momentinin yoxlanışından keçmək. Sağda: rübdə bir dəfə fırlanma anı dəyişdirin və əsas lövhəni hər il yenidən möhürləyin.

Donanma Menecerləri 44 kVt Qüllə haqqında danışırlar

Danimarkalı logistika operatoru 22 kVt-lıq bort doldurucuları olan elektrik furqonları üçün altı qüllə işlədir; bir gecədə hər qüllədə iki furqon cütləşir. Səkkiz aydan sonra onun rəqəmləri: bir gecədə hər furqona 180 km əlavə edildi, bir kontaktor nasazlığı zəmanət altında dəyişdirildi və cütləşmə qaydası dərc edildikdən sonra depoda növbə yox idi.

Xorvatiya hava limanı transfer şirkəti 2025-ci ildə avtobuslar üçün dörd qüllə alıb. Sahibinin dürüst rəyi: Mən bunları az qala səhv səbəbdən almışdım - meydança sürət kimi səsləndi. Sonra mikroavtobusları yoxladım və hər biri 22 kVt tam olaraq yedikləri şeydir. Onun şikayəti: kabellər ağırdır və sürücülər onları düzgün şəkildə bükməlidirlər.

Türkiyə bələdiyyəsi bir qülləni iki bələdiyyə furqonu üçün sınaqdan keçirib. Onların tapıntısı: qüllə nadir hallarda bir gecədə 40 kVt-dan çox ehtiyac duyan mikroavtobuslar üçün həddindən artıqdır, ona görə də onu daha sıx bir yerə köçürməyi planlaşdırırlar. Onlar həmçinin qeyd etdilər ki, qiymət yalnız hər iki silahdan faktiki istifadə edildikdə haqlıdır.

Donanma Alıcılarının 44kVt haqqında Sualları

S: Mənim avtomobillərim yalnız 7 kVt qəbul edir - bu qüllə boşa gedirmi?

A: Bəli, əsasən. Onlar bu qüllədə 22 kVt və ya 14 kVt olan daha ucuz qurğuda olduğu kimi 7 kVt-da şarj edəcəklər; kiçik qülləni al.

S: Hansı avtomobillər AC-dən 22 kVt çəkə bilər?

A: 22 kVt gücündə bort doldurucuları olan avtomobillər - bir neçə Avropa modeli və elektrik furqonları; sürətli DC rəqəmini yox, avtomobilin AC xüsusiyyətlərini yoxlayın.

S: Bir silah bütün 44 kVt gücü çatdıra bilərmi?

Cavab: Xeyr. Hər bir silah 22 kVt gücə malikdir, ona görə də bir avtomobil maksimum 22 kVt güc alır; 44 kVt rəqəmi hər iki silahın birlikdə olması deməkdir.

S: Bir qüllə bir gecədə neçə donanma furqonu xidmət göstərə bilər?

A: İki, hər bir silah üçün bir. Hər biri 22 kVt olan 60-70 kVt-saatlıq mikroavtobus akkumulyatoru üç saatdan az müddətdə yenidən doldurulur.

S: 44 kVt-a hansı naqil lazımdır?

A: Quraşdırmadan əvvəl ixtisaslı elektrikçi tərəfindən yoxlanılan, tam yük və yerli elektrik kodu üçün ölçülü təchizat.

S: Bir 44 kVt gücündə qüllə iki ayrı 22 kVt şarj cihazından ucuzdurmu?

A: Bəli, quraşdırılmış şərtlərlə - bir təməl, bir şəbəkə modulu və bir quraşdırma ziyarəti hər ikisini əvəz edir.

S: İki silahda 7 kVt avtomobil və 22 kVt mikroavtobusu qarışdıra bilərəmmi?

A: Bəli - hər bir silah öz sürətini müzakirə edir; 7 kVt avtomobil 7 kVt, furqon isə 22 kVt çəkir.

S: Donanma idarəetmə proqramı ilə işləyirmi?

Cavab: Bəli, yerli OCPP 1.6 və ya 2.0 vasitəsilə - qüllə əksər platformalarda iki birləşdiricisi olan bir cihaz kimi görünür.
