Ticarət donanmaları üçün 180 kVt-lıq ağır yüklü inteqrasiya edilmiş DC sürətli EV şarj cihazı

Bu 180 kVt-lıq Şkaf nədir və Niyə O&M onun ömrü boyu xərcini qərar verir

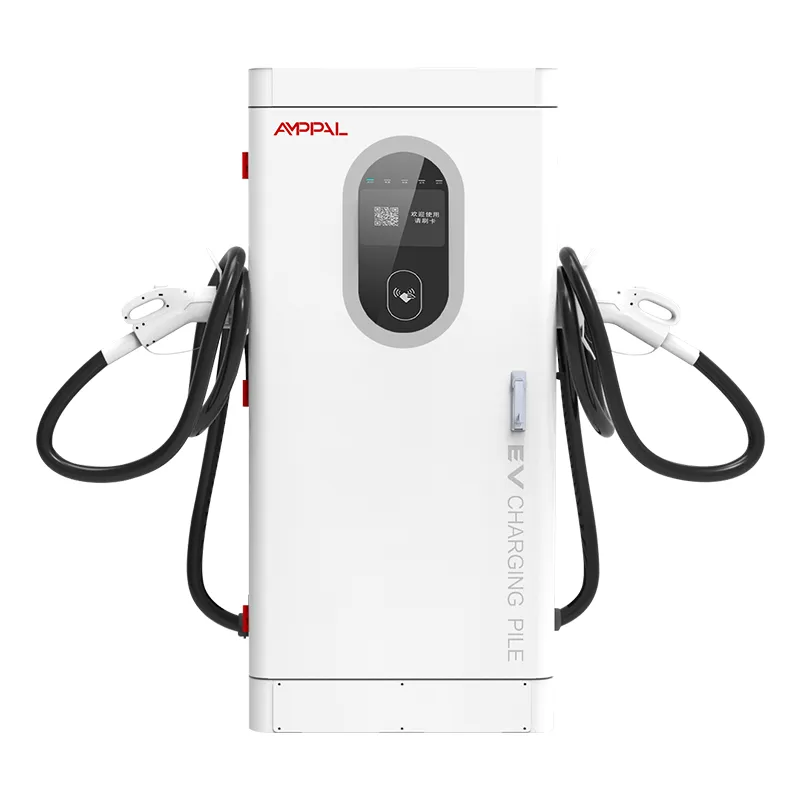

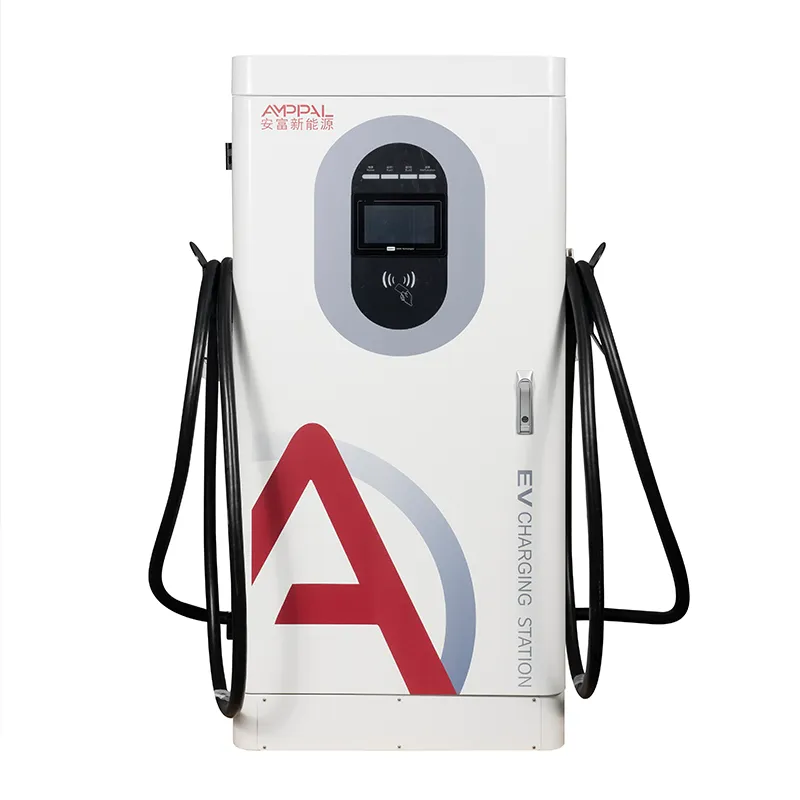

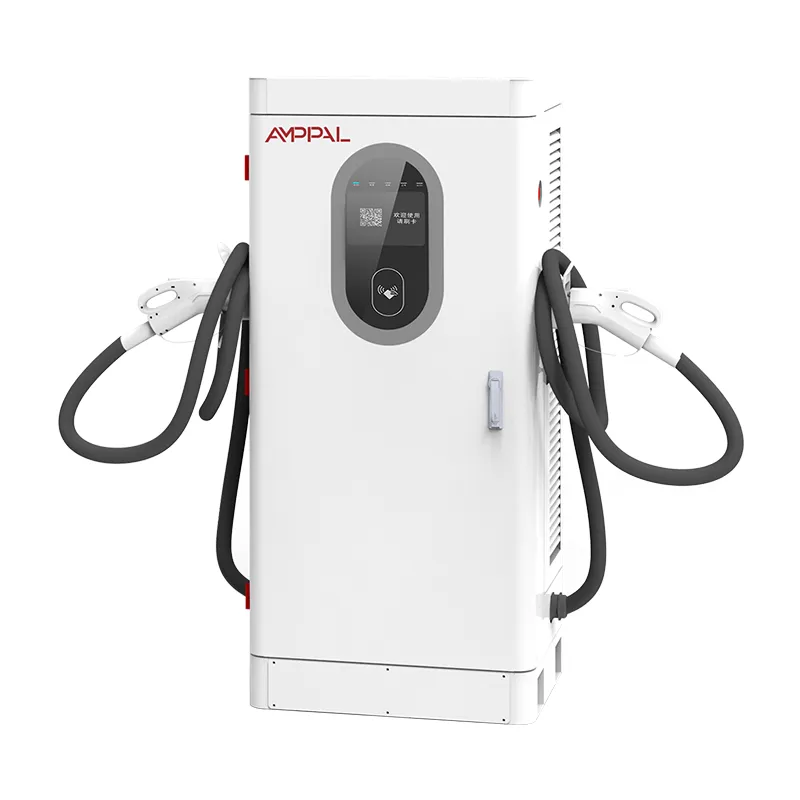

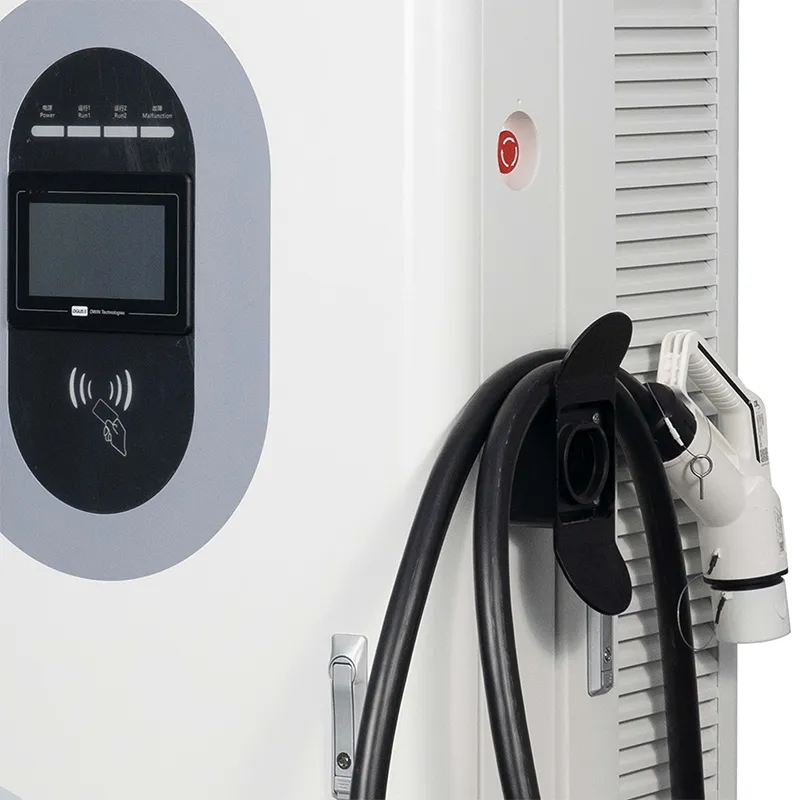

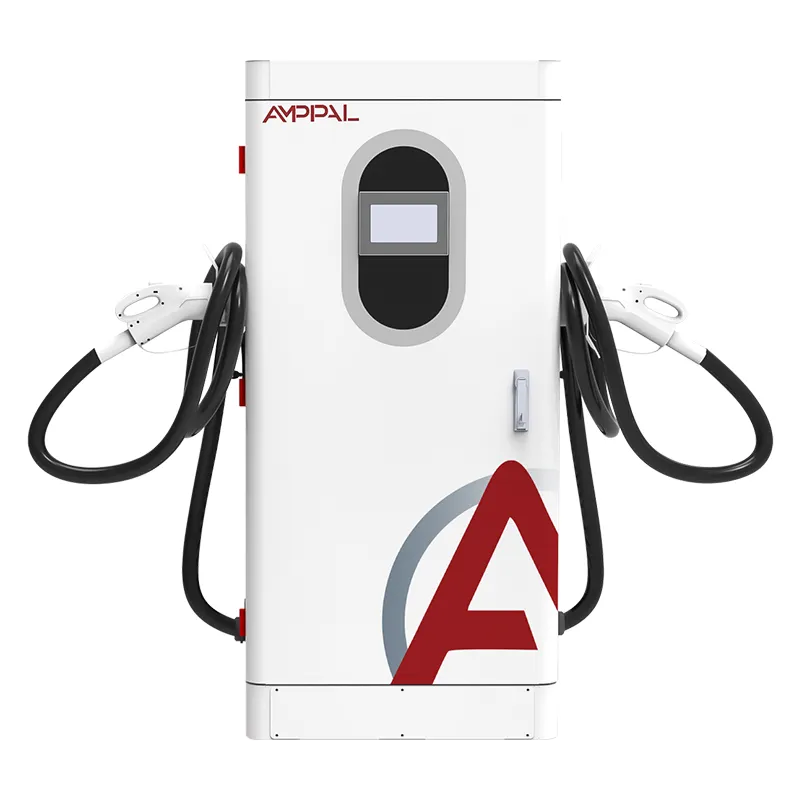

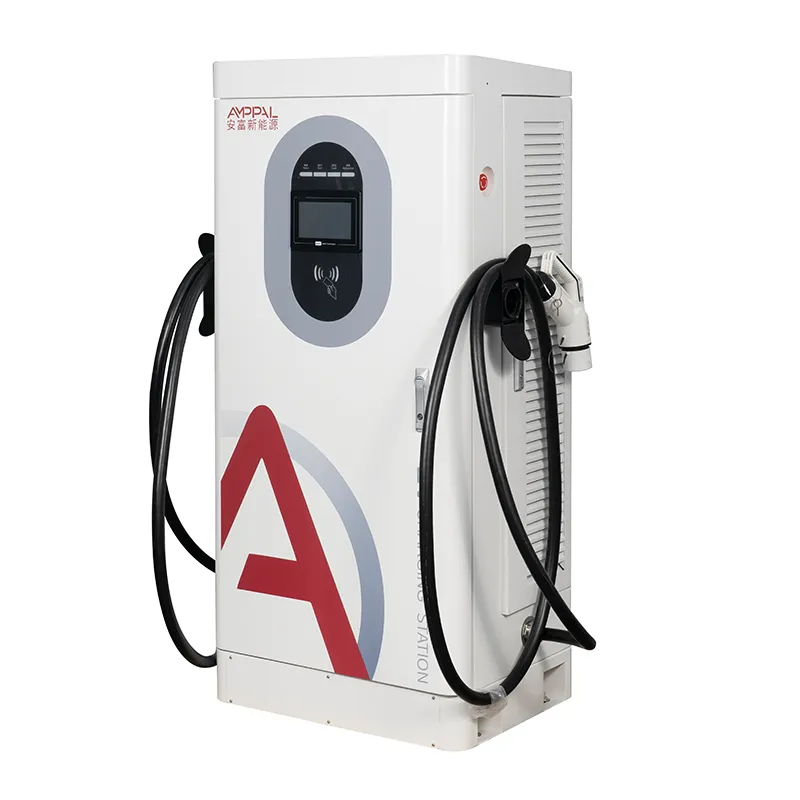

A 180kW DC fast charger is usually the most expensive machine on a small site and the least supervised one. AF-DC-180-Y-B-O-4-H döşəmədə dayanan inteqrasiya olunmuş şkafdır: güc modulları, nəzarətçi, 7 düymlük sensor ekran, RFID oxuyucu, kart terminalı və bir 1620 × 750 × 560 mm gövdə daxilində iki doldurma silahı. Bolt it to a pad, feed it AC380V, and it runs with nobody watching.

Alış qiyməti bu maşının səkkiz il ərzində xərclədiyi qiymətin bəlkə də üçdə birini təşkil edir. Qalanları itkilər, dayanma vaxtı və xidmət səfərləridir, buna görə də bu model mühəndislik büdcəsini nasazlıqların aşkarlanması və uzaqdan bərpasına sərf edir. On üç təhlükəsizlik funksiyası, OCPP siqnalizasiya hesabatı və orta təmir vaxtı ətrafında qurulmuş xidmət modeli. Alıcılar adətən donanma operatorları və əmək haqqı cədvəlində mühəndis olmayan sayt sahibləridir, ona görə də maşın öz problemlərini izah etməlidir.

13 Təhlükəsizlik Funksiyaları və Hər Birinin Tutduğu Uğursuzluq

Hər bir qoruma müəyyən bir uğursuzluq rejiminə uyğunlaşdırılır, bir onay qutusu kimi bağlanmır. Ardıcıl olaraq nasazlıq maşına dəyəcək:

İzolyasiya monitorinqi, klassik köhnəlmiş kabel xətası olan yerə yavaş sızma üçün DC tərəfini izləyir. Sərt qısalmanı gözləmək əvəzinə müəyyən edilmiş eşikdə həyəcan siqnalı verir.

Silah tərs sancaqlar ilə qarşılaşdıqda, polarite tərs qoruma çıxışı bloklayır və avtomobilin elektronikasını diqqətsiz əlaqədən qoruyur.

İldırımdan qorunma həm AC girişində, həm də DC çıxışında sıçrayışlara səbəb olur, bu, açıq kənd yerlərində real problemdir.

AC həddindən artıq gərginlik, aşağı gərginlik və faza itkisi qurğunu 380V ±15% kənarda kəsir, beləliklə, qaralmalar və şəbəkə şişməsi heç vaxt güc modullarına çatmır.

DC həddindən artıq cərəyanı, qısaqapanma və çıxış həddindən artıq gərginliyi üç ayrı səfərdir, çünki zədələnmiş silah, uğursuz modul və nasaz işləyən avtomobilin hər biri fərqli reaksiya tələb edir.

Həddindən artıq temperaturun dayandırılması, silahın temperaturunun monitorinqi, qalıq sızıntının aşkarlanması, fövqəladə dayanma və kilidlənmiş qapaq istilik və insan təhlükəsizliyi təbəqəsini tamamlayır.

Texniki Spesifikasiyalar

180 kVt kabinetin saxlandığı saytlar

Səhər saat 2-də baş verən uğursuzluq səhər saat 6-da donanmanın ölməsi deməkdir.

Gecələr bağlanan, lakin onlayn qalmaq üçün hələ də maşınlara ehtiyacı olan pərakəndə satış və restoran yerləri.

Bir xidmət səfərinin tam gün səyahətə başa gəldiyi kənd və ya dəhliz yerləri.

Sıx gündəlik cədvəl üzrə çatdırılma furqonlarını idarə edən kiçik ticarət donanmaları.

Uzaqdan həlletmənin yeganə sürətli seçim olduğu nazik yerli dəstək şəbəkələri olan bazarlar.

Xətadan Təmirə: Uzaqdan Diaqnoz İş Akışı

Qoruma işə düşdükdə, kabinet vaxt möhürü, modulun seriya nömrəsi və ölçülmüş dəyərləri olan nasazlıq qeydini yazır, sonra onu OCPP 1.6j üzərindən platformanıza itələyir. Növbəti sürücü gəlməmişdən əvvəl tablosunda səhv kodunu görürsünüz - izolyasiya siqnalı, konnektorun həddindən artıq temperaturu, şəbəkənin düşməsi.

Sahədə gördüyümüz hər üç həyəcan siqnalından ikisi öz-özünə sağalır və ya yanlışdır: tozlu birləşdirici bir dəfə yüksək temperatur bildirir, şəbəkə dip iki saniyə ərzində gərginlikdən aşağı düşür. Beləliklə, iş prosesi belədir: kodu oxuyun, portalda canlı gərginlik və temperatur dəyərlərini yoxlayın, sonra uzaqdan sıfırlama və sayta baş çəkmə arasında qərar verin.

Uzaqdan sıfırlama hadisəni silirsə, o, zəmanət və sığorta qeydləri üçün qeyddə qalır. Əks halda, kod texniki işçiyə hansı çekmecenin açılacağını bildirir; Əksər mexaniki düzəlişlər birləşdirici dəyişdirmə və ya modulun dəyişdirilməsidir, hər ikisi 13 mm açar və ehtiyat modul ilə edilə bilər.

Siqnalın şiddəti platformada səviyyəlidir: məlumat hadisələri səssizcə qeyd olunur, izolyasiya siqnalları və silahın həddindən artıq temperaturu növbətçi mühəndisə SMS və ya e-poçt göndərir. Beləliklə, gecə növbəsi problemi günortadan sonra kəşf əvəzinə səhər qərarını alır.

Fayl üzrə sertifikatlar və onların arxasındakı testlər

Bu model üçün CE, CB, TÜV, UL və CCC sertifikatları istək əsasında nüsxə kimi mövcuddur.

13 təhlükəsizlik funksiyası EN IEC 61851-1:2019 və 61851-23:2014 uyğunluğu daxilindədir.

Hər partiya 40°C mühitdə 48 saatlıq yanma prosesini həyata keçirir, çıxış, səmərəlilik və xəbərlər qeyd olunur.

Hər partiyadan nümunə şkafı 96 saatlıq duz püskürtmə kamerasından keçir.

Hər bir mühafizə səfəri fabrikdə funksional sınaqdan keçirilir, nəinki sənədləşdirilir.

Yüksək potensiallı (hipot) və torpaqlama fasiləsizliyi yoxlamaları bitmiş qurğularda təkrarlanır və nəticələr seriya qeydinə əlavə olunur.

Quraşdırmanın içərisində: Levhadan qutuya qədər səkkiz addım

CNC zımbalama, bükmə və korpusun lazerlə kəsilməsi, sonra qaynaq və toz boyası.

İstehsal davam edərkən partiya nümunəsi 96 saatlıq duz çiləyici kameraya daxil olur.

AC giriş mərhələləri və DC güc modulları ayrı-ayrı xətlər üzərində qurulur və heç vaxt qarışdırılmır.

SiC modullarında, birləşdiricilərdə, RFID lövhələrində və kart terminalında daxil olan yoxlama.

Fırlanma anına nəzarət edilən terminallar və hər birləşmədə vizual QC keçidi ilə naqillər.

40°C-də 48 saat yanma, giriş çıxışı, səmərəlilik və rabitə sabitliyi.

Məcburi izolyasiya siqnalı da daxil olmaqla, hər bir mühafizə səfərinin funksiya testi.

Qablaşdırma, paletləmə və seriya nömrələri ilə göndərilmədən əvvəl foto hesabat.

Ölçü Bələdçisi: Bu 180 kVt kabinet sizin üçün deyil

Saytınız 30 dəqiqəlik seanslarda yalnız 400V avtomobillərə xidmət edirsə, 180 kVt trafikin əsaslandırdığı maşından daha çox maşındır; aşağı kapitala malik 120 kVt-lıq qurğu eyni növbəni təmizləyir. Əgər 800V yük maşınları üçün 30 dəqiqəlik əlavələrə ehtiyacınız varsa, bu da yanlış seçimdir - bu iş yükü maye soyutma istəyir.

AF-DC-180-Y-B-O-4-H 160-250 kVA transformatoru olan və başlıq gücündən daha çox iş vaxtı ilə idarə olunan iqtisadiyyata malik saytlara uyğun gəlir. Şəbəkəyə uyğunluq və ya ödəniş üsulları əsas narahatlığınızdırsa, 80kW və 60kW modellərimiz eyni kabinet platformasını paylaşır.

Transformatorunuzun həqiqətən qidalandıra biləcəyi maşını alın. Heç vaxt 100 kVt-dan çox güc verməyən zəif şəbəkədə 180 kVt-lıq bir qurğu biznes deyil, nişandır.

Niyə Operatorlar Zavoddan birbaşa sifariş verirlər

Yeni bazarlar üçün 1 vahiddən sınaq sifarişləri qəbul edilir; 10+ ədəd üçün konteyner qiymətləri.

Ehtiyat hissələri 15-20 iş gününə buraxılır; OEM variantları təxminən 7-10 gün əlavə edir.

Zəmanət iddiaları satıcı zənciri vasitəsilə deyil, istehsalçıya gedir.

Ehtiyat modulun qiyməti alış zamanı razılaşdırılır, ona görə də təmir xərcləri əvvəlcədən bilinir.

İstifadəyə verilmə zamanı OCPP platformanıza çıxış ilə ingilis dilli uzaqdan dəstək.

Qablaşdırma, Yükləmə və Göndərmə Sənədləri

Şkaf təxminən 1720 × 850 × 660 mm ölçülü kontrplak qutuda, köpük künc blokları və rütubət çantası ilə dik olaraq göndərilir. Çərçivədəki gözlərin qaldırılması forklift və ya kranın bütün qurğunu əyilmədən hərəkət etdirməsinə imkan verir.

Yükləmə planları sifariş üzrə sandıq ölçülərindən hesablanır; 40 futluq konteynerə dörd şkaf bağlama relslərində bərkidilmiş tipik standart plandır.

İxrac qablaşdırma siyahısı, kommersiya fakturası və sertifikatlar göndərmə ilə müşayiət olunur; sertifikatın orijinal surətləri ayrıca çatdırılır.

Satışdan sonra: MTTR, Ehtiyat dəstlər və 2 illik müddət

İki illik standart zəmanət güc modulları, nəzarətçi, HMI, birləşdiricilər və kart terminalını əhatə edir; kabellər kimi istehlak materialları istehsal qüsurlarına qarşı qorunur.

Nəzarətsiz sayt üçün tövsiyə olunan ehtiyat hissələri: hər dörd şkaf üçün bir güc modulu və bir idarəetmə lövhəsi, sifarişlə birlikdə göndərilir.

Tipik həlletmə vaxtları: uzaqdan sıfırlama təxminən 15 dəqiqə, konnektorun dəyişdirilməsi təxminən 30, modulun dəyişdirilməsi təxminən 45.

Texniklər diaqnoz zamanı platformanızla canlı OCPP sessiyasına qoşula bilər.

Mikroproqram yeniləmələri şəbəkə üzərindən ötürülür, ona görə də düzəlişlər ziyarət etmədən gəlir.

Yarımillik profilaktik yoxlama - filtrlər, fırlanma momentinin yenidən yoxlanılması, birləşdiricinin aşınması - tövsiyə olunan texniki xidmət planının bir hissəsidir.

Quraşdırma və Baxım: Yanlış və Doğru

Səhv: kabinetin çılpaq yerdə dayanması. Sağda: 150 mm-lik beton yastıq, lövbər boltlar və qapıdan uzaqlaşan drenaj.

Səhv: basdırılan güc və rabitə kabelləri boşdur. Sağda: daha sonra dəyişdirmək üçün çəkmə ipi ilə ayrı borular.

Səhv: rüblük hava filtri yoxlamasına məhəl qoymamaq. Sağda: filtrləri səyahətdən sonra deyil, isti mövsümdən əvvəl təmizləmək və ya dəyişdirmək.

Səhv: izolyasiya siqnalını yumşaq xəbərdarlıq kimi qəbul etmək. Sağda: silahı təcrid edin, oxunuşu qeyd edin və əvvəlcə birləşdiricinin nəmini yoxlayın.

Səhv: kabinet canlı olarkən modulun dəyişdirilməsi. Sağ: kilidləyin, gözləmə LED-ini təsdiqləyin, sonra ehtiyatı içəri sürüşdürün.

Üç Operator 180 kVt-lıq Bölmələrin Onlayn Saxlanması Haqqında Danışır

BƏƏ-də logistika operatoru baxımsız səhra anbarında dörd bölmə işlədir. Toz əsl düşmən idi: izolyasiya siqnalları yayda ayda iki dəfə ortaya çıxdı və uzaqdan sıfırlama onların əksəriyyətini səhər saat 6-da növbədən əvvəl idarə etdi. Onun şikayəti dürüstdür - sensor ekran birbaşa günəş işığında parlayır, buna görə də HMI-ni günorta oxumaq çətindir.

Qazaxıstandakı yanacaqdoldurma məntəqələri zənciri qışda bir neçə həftədən bir faza itkisi siqnallarını görürdü. Yerli şəbəkə qısa müddətə azaldı, kabinet onu qeyd etdi və tablosuna olan tendensiya şəbəkə operatorunun xətasını bir həftə ərzində görünən hala gətirdi. Sayt ziyarətinə ehtiyac yox idi.

Meksikadakı pərakəndə ticarət mərkəzində 40°C günlərdə konnektor temperatur siqnalları var idi. Kontaktları təmizləmək və köhnəlmiş bir silahı dəyişdirmək problemi həll etdi; ehtiyat silah orijinal sifarişlə gəldi, ona görə də təmir bir saat çəkdi.

Tez-tez verilən suallar: Nəzarətsiz 180 kVt-lıq bir saytın idarə edilməsi

S: Bölmə gecə saat 2-də işə düşəndə ​​nə baş verir?

A: Xəta qeyd olunur və OCPP üzərindən platformanıza ötürülür; portaldan uzaqdan sıfırlama əksər hadisələri bərpa edir.

S: Mən xəta kodunu necə oxuya bilərəm?

A: 7 düymlük ekran hadisə jurnalında və ya platformanızda; hər bir kod xidmət kitabçasının bir bölməsinə uyğunlaşdırılır və canlı dəyərlər kodun yanında göstərilir.

S: Hansı MTTR-ni planlaşdırmalıyam?

A: Uzaqdan sıfırlama üçün təxminən 15 dəqiqə və saytda modul dəyişdirilməsi üçün 45 dəqiqə.

S: İzolyasiya siqnalları həmişə texniki tələb edirmi?

A: Xeyr. Əvvəlcə birləşdiricinin nəmini və kiri yoxlayın; təmizləmə və sıfırlamadan sonra ən aydındır. Yalnız davamlı və ya təkrarlanan həyəcan siqnalları ziyarətə ehtiyac duyur.

S: Bir nəfər enerji modulunu əvəz edə bilərmi?

A: Bəli. Çekmece tipli modul enerji söndürüldükdən sonra sürüşür; təlimat onu təxminən iki səhifədə əhatə edir.

S: Hansı ehtiyat hissələrini saxlamalıyam?

A: Dörd şkaf üçün bir güc modulu və bir idarəetmə lövhəsi bizim adi tövsiyəmizdir.

S: Zəmanət ildırım vuran ziyanı əhatə edirmi?

A: Dalğalanma hadisələri ayrı-ayrılıqda yoxlanılır; dəyişdirilə bilən mühafizəkarlar standart sahə hissələridir.

S: 180 kVt internet olmadan şarj etməyə davam edə bilərmi?

A: Bəli. Doldurma oflayn rejimdə davam edir və keçid geri qayıdanda əməliyyatlar saxlanılır və itələnir.
