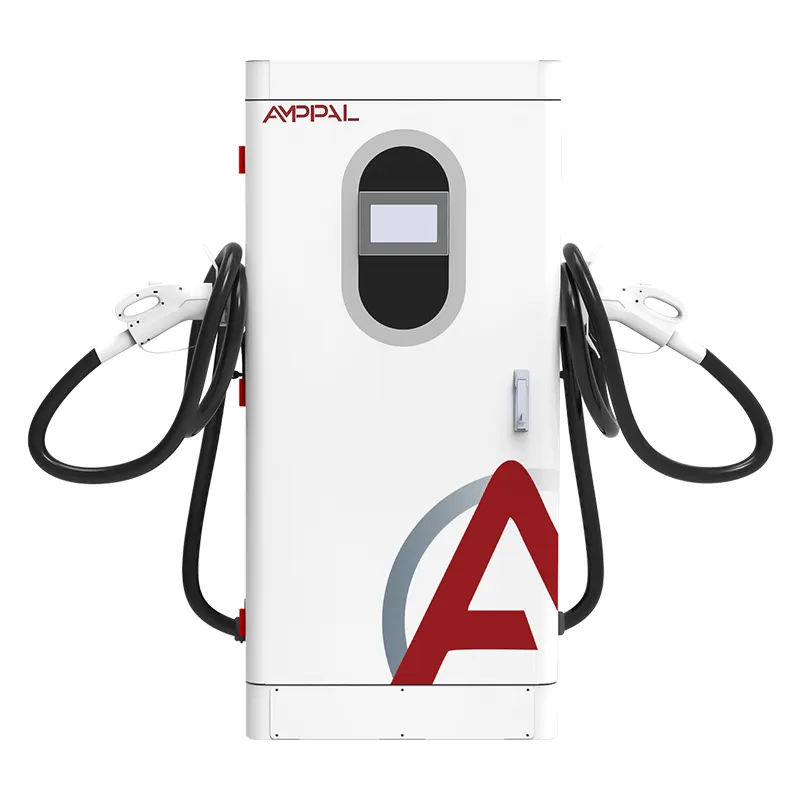

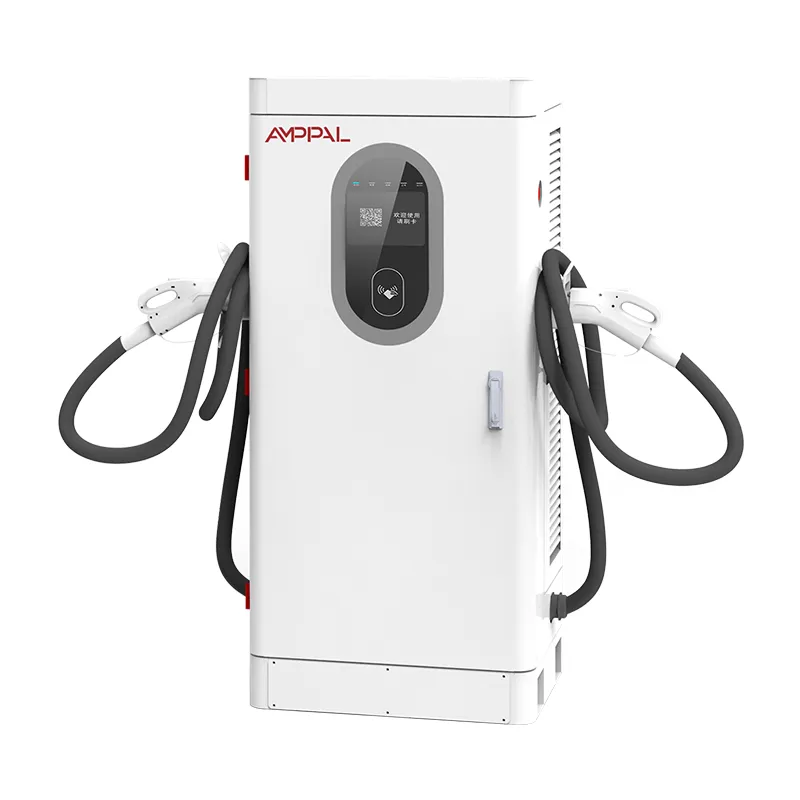

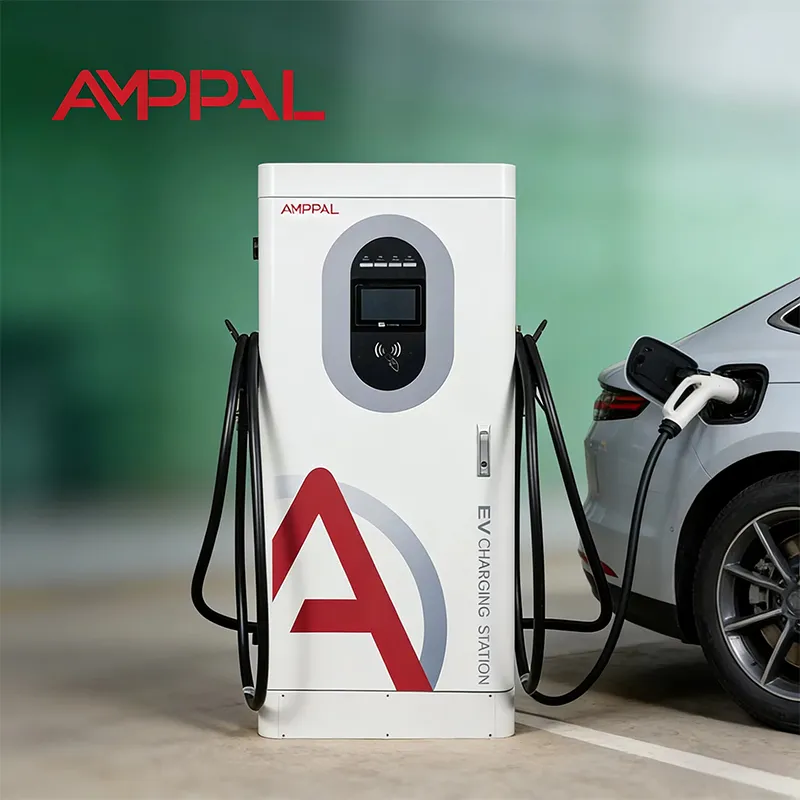

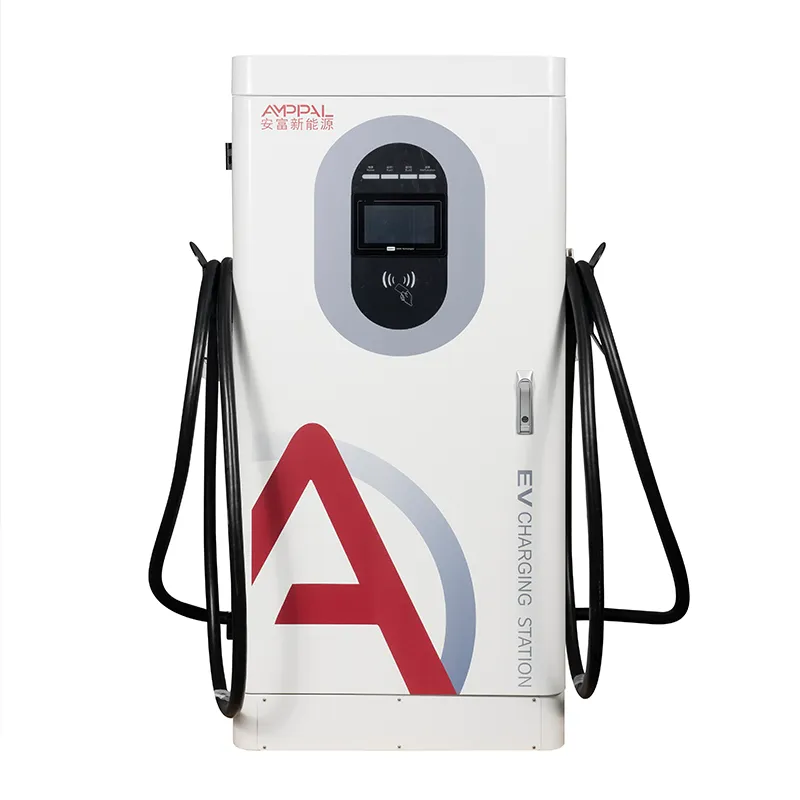

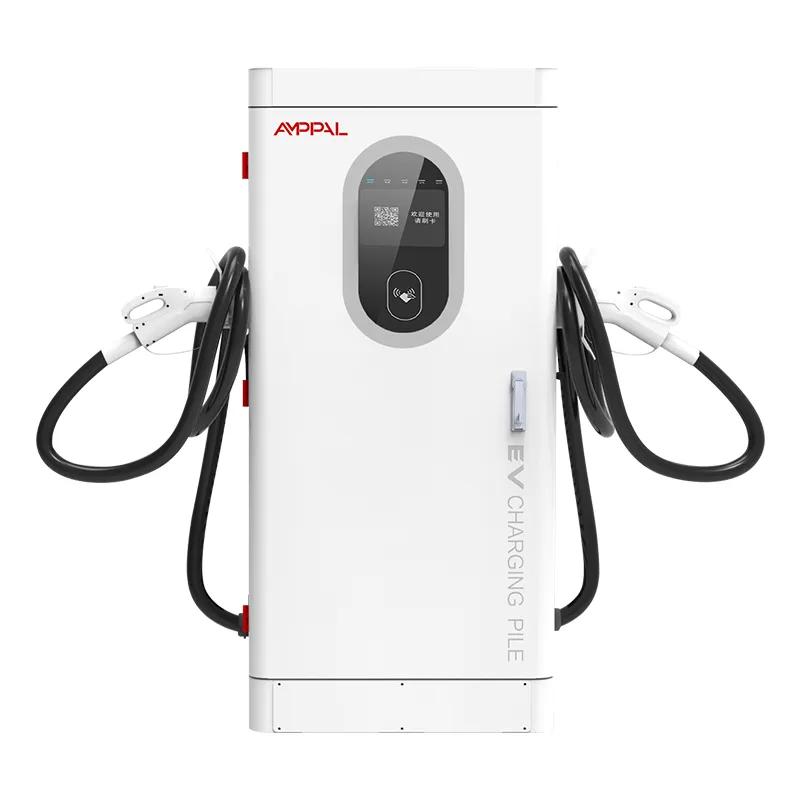

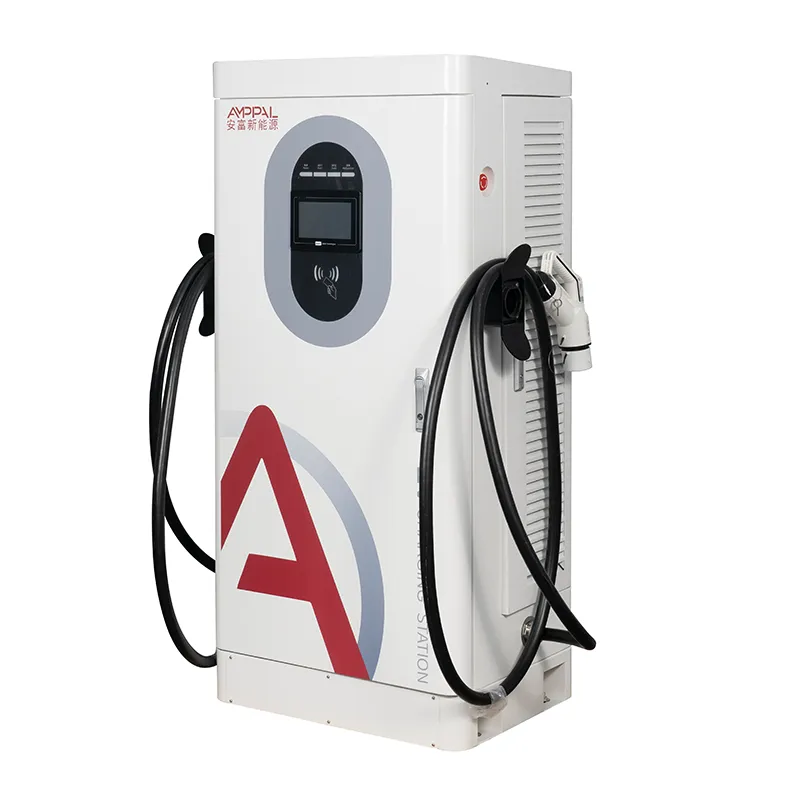

Elektrikli avtobus parkları üçün 200 kVt Ultra Yüksək Güclü İnteqrasiya edilmiş DC EV Şarj Cihazı

Proqram təminatını Avadanlığın Bir hissəsi kimi qəbul edən 200 kVt-lıq Şkaf

Doldurma uğursuzluqlarının əksəriyyəti elektrik kəsilməsi deyil. Bunlar platforma uğursuzluqlarıdır - danışmayacaq bir şarj cihazı, yenilənməyəcək bir tarif, barışmayan bir əməliyyat - və göz önündə yanmış qoruyucu olmadan pula başa gəlirlər. AF-DC-200-Y-B-O-4-H 200 kVt gücündə inteqrasiya olunmuş DC sürətli şarj cihazıdır ki, proqram təminatı layı güc mərhələsi kimi işlək olsun.

OCPP 1.6j bu kabinetin arxa tərəfinizlə danışdığı dildir; Ethernet, 4G və WiFi borulardır; RFID, APP və Plug & Charge sürücünün kim olduqlarını necə sübut edir. Hər bir seçim fərqli bir əməliyyat modelinə uyğunlaşdırılır və bu səhifə sizin onları qarşılayacağınız ardıcıllıqla onların hamısını gəzir. Biz həmçinin təsdiqlədiyimiz platformaların siyahısını dərc edirik, belə ki, alıcı çatdırılmadan sonra deyil, imzalamadan əvvəl uyğunluğu yoxlaya bilər.

Qoşulmağın üç yolu və hər biri qalib gələndə

Ethernet daimi stansiyalar üçün defoltdur: ən aşağı gecikmə, heç bir siqnal problemi və tam OCPP seansı üçün ən stabil daşıyıcı.

4G kabelin baha olduğu uzaq və baxımsız saytlara uyğundur; yerli SIM və APN parametrləri bir neçə dəqiqə ərzində cihazı onlayn vəziyyətə gətirir.

WiFi mövcud şəbəkəni paylaşan müvəqqəti və ya qapalı qurğulara uyğun gəlir, baxmayaraq ki, izdihamlı lentlər ürək döyüntülərinin gecikməsinə səbəb ola bilər.

Failover avtomatikdir: kabinet OCPP-nin ürək döyüntüsünü izləyir və əsas keçid düşərsə, əl ilə addım atmadan ehtiyat nüsxəyə keçir.

Boru nə olursa olsun, əməliyyatlar və sayğac dəyərləri kəsilmələr zamanı yerli olaraq tamponlanır, beləliklə, bağlantıdakı boşluq heç vaxt gəlir qeydlərində boşluq demək deyil.

Texniki Spesifikasiyalar

Backend inteqrasiyasının ən çox əhəmiyyət kəsb etdiyi yerlərdə yerləşdirmələr

Bir platformanın bir neçə istehsalçının şarj cihazlarını xüsusi hallar olmadan idarə etməli olduğu çox markalı stansiyalar.

Gündəlik dəyişən və operator tərəfindən uzaqdan idarə olunan istifadə vaxtı tarifləri üzrə saytlar.

Sürücünün ev proqramı xarici şarj cihazına icazə verməli olduğu rouminq şəbəkələri.

Hər sürücü üçün xərc bölgüsü və istifadə hesabatlarına ehtiyacı olan korporativ və donanma anbarları.

Hər kVt/saat əməliyyat qeydində izlənilə bilən subsidiyalaşdırılmış və ya yoxlanılmış layihələr.

OCPP 1.6j Onboarding əslində necə işləyir

İstifadəyə verilməsi şəxsiyyətdən başlayır: biz zavodda şarj cihazının seriyasını, OCPP versiyasını və etimadnaməsini təyin edirik və siz HMI-də server URL və avtorizasiya açarını daxil edirsiniz. İlk dəfə işə salındıqda kabinet BootNotification göndərir; platforma Qəbul edildi və ürək döyüntüsü intervalı ilə cavab verir, adətən 60 saniyə.

Sonra konfiqurasiya gəlir: tariflər, birləşdirici növləri, oflayn əməliyyat parametrləri və ekran dili platformadan ChangeConfiguration mesajları kimi gəlir. Daha sonra standart test ardıcıllığını - StartTransaction, MeterValues, StopTransaction və DataTransfer yoxlanışı - vahid işə başlamazdan əvvəl komandanızla birlikdə icra edirik.

Eyni axın siz platformaları daha sonra dəyişdirdiyiniz zaman təkrarlanır, bu, operatorlar arxa uçları birləşdirəndə ümumi olur. 200 kVt-lıq qurğu ilə bağlı heç bir şey sizi bir satıcının buluduna bağlamır və mühəndislərimiz təhvil-təslim prosesini bir saatdan az saxlamaq üçün miqrasiya çağırışına qoşula bilərlər.

Təhlükəsizlik eyni quraşdırmanın bir hissəsidir: OCPP kanalında TLS şifrələməsi, paylaşılan paroldan daha çox avtorizasiya açarı və sayta girmədən düymələri fırlatmaq seçimi. Sertifikatlar və açarlar ictimai şəbəkədə deyil, nəzarətçidə yaşayır.

Plug & Charge, RFID və APP: Backend üçün nə dəyişir

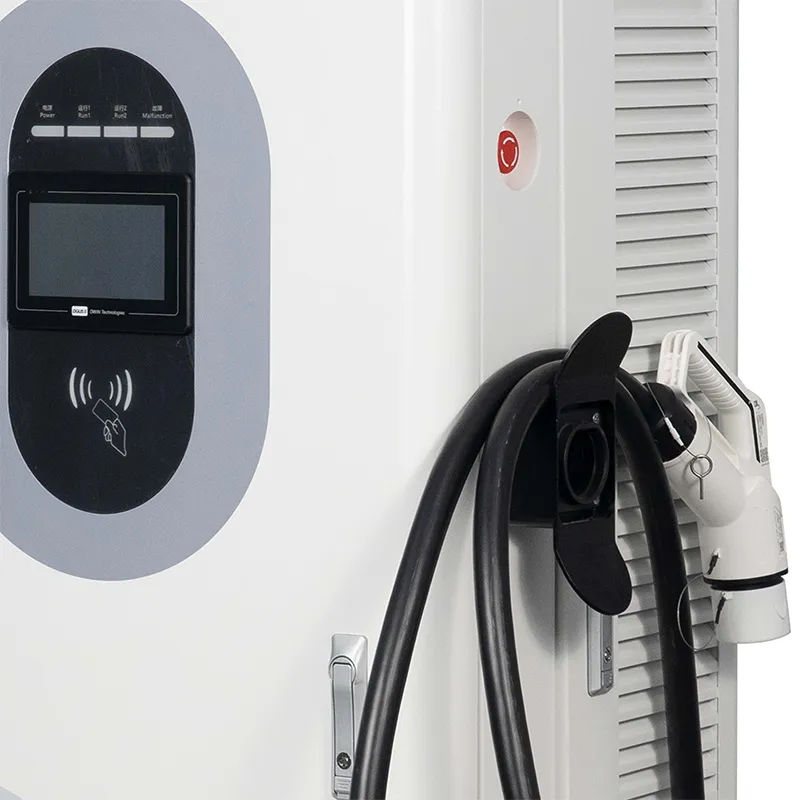

RFID işgüzardır: kart və ya fob oxucuya toxunur, kabinet platforma ilə ağ siyahını yoxlayır və şarj saniyələr ərzində başlayır. Ucuz və tanış, lakin kartlar buraxılmalı və itirildikdə dəyişdirilməlidir.

APP-nin doldurulması çeki telefona köçürür: QR-i skan edin və ya tətbiqdə şarj cihazını seçin, icazə verin və sessiya hesaba bağlıdır. İtirmək üçün kart yoxdur, lakin sürücünün məlumat bağlantısı canlı olmalıdır.

Plug & Charge (ISO 15118) sertifikatından istifadə edərək avtomobilə kabel vasitəsilə özünü tanımağa imkan verir, beləliklə, sürücü qoşulur və uzaqlaşır. Bu, ən hamar axındır və arxa tərəfdə sertifikat idarəetmə sisteminə ehtiyacı olandır; kabineti hazır şəkildə göndəririk və platformanız buna imkan verir. Backend həmçinin hansı nəqliyyat vasitələrinin qəbul ediləcəyinə qərar verən müqavilə sertifikatlarına malikdir - onlar olmadan avtomobil sadəcə olaraq RFID və ya APP-yə qayıdır.

Sertifikatlar və onları dəstəkləyən testlər

Bu model üçün CE, CB, TÜV, UL və CCC sertifikatları saxlanılır və tələb əsasında paylaşılır.

13 təhlükəsizlik funksiyası EN IEC 61851-1:2019 və 61851-23:2014 uyğunluğuna daxildir.

Zavodda hər bir qurğu öz son proqram təminatı ilə birlikdə yanıb-sönür, ona görə də qutudakı versiya sertifikata uyğun gəlir.

40°C-də 48 saat yanma, çıxış, səmərəlilik və OCPP ürək döyüntüsü sabitliyini qeyd edir.

Hər partiyadan nümunə duz çiləyici kamerada 96 saat işləyir.

Test OCPP serveri ilə şəbəkə əl sıxmaları müştəri sürprizi deyil, yekun QC-nin bir hissəsidir.

Səkkiz Stansiyalı Assambleya Yolu

Əlavə: CNC zımbalama, lazer kəsmə, əyilmə və qaynaq, sonra toz boya.

AC giriş mərhələsi və DC güc modulları üçün ayrı xətlər - onlar heç vaxt dəzgahı paylaşmırlar.

SiC modullarının, birləşdiricilərin, RFID lövhələrinin və kart terminalının daxil olan yoxlanışı.

Hər birləşmədə vizual QC keçidi ilə torkla idarə olunan naqillər.

Firmware flash və şəbəkə konfiqurasiyası, o cümlədən APN və server parametrləri.

40°C-də 48 saatlıq yanma, davamlı rabitə ilə.

Bütün 13 mühafizənin funksiya testi və simulyasiya edilmiş OCPP sessiyası.

Qablaşdırma, paletləmə və göndərmə öncəsi foto hesabat.

Ölçü Bələdçisi: 200kVt həqiqətən ehtiyacınız olan güc sinfidirmi?

Hələ heç bir platformanız yoxdursa və onu idarə edəcək kimsə yoxdursa, bu kabinet səhv ilk alışdır; daha sadə, yalnız RFID-dən istifadə edən model daha sürətli işləyəcək. Saytın 400V-lik avtomobillər üçün 20-30 dəqiqəlik seanslara ehtiyacı varsa, 120kV aşağı kapitalda eyni növbəni təmizləyir.

200 kVt sinfi avtomobillər daha yeni və daha sürətli olduqda - 300-1000 V sabit güc diapazonunda tam sürətdə 800 V avtomobillər - və biznes platformanın xüsusiyyətlərindən asılı olduqda: dinamik tariflər, rouminq, donanma hesabatı olduqda öz yerini qazanır.

Şəbəkə haqqında da dürüst olun. Saytda etibarlı Ethernet və ya 4G siqnalı yoxdursa, oflayn rejim şarjı əhatə edir, lakin uzaqdan diaqnozu əhatə etmir və bu, xidmət planınızı dəyişir.

Niyə alıcılar satıcı ilə deyil, zavodla müqavilə bağlayırlar

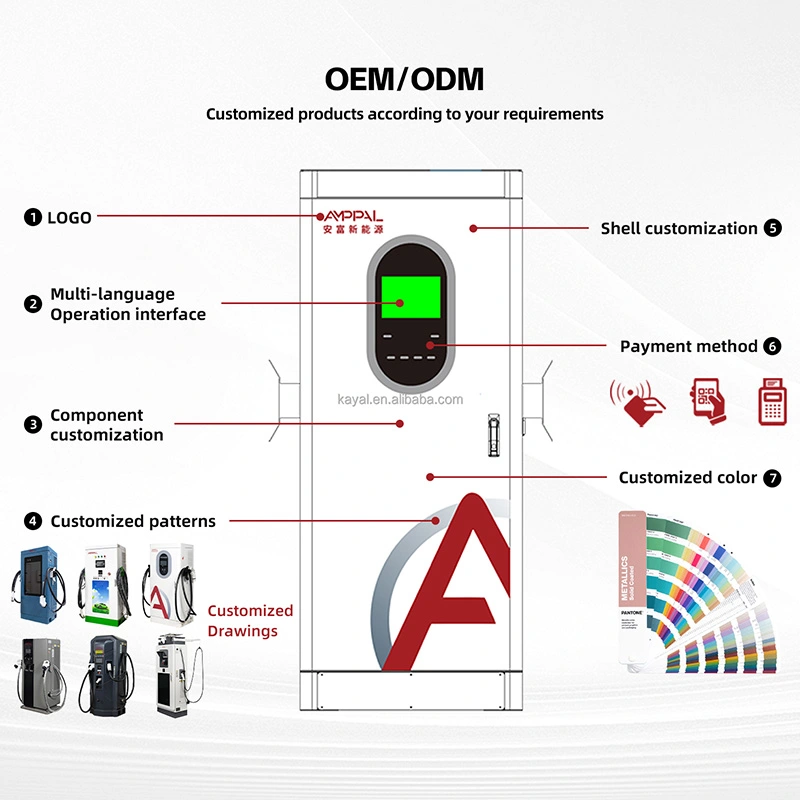

Yeni bazarlar üçün 1 vahiddən sınaq sifarişləri; 10 ədəddən konteyner qiymətləri.

Stok 15-20 iş günü ərzində gəmi qurur; OEM markası 7-10 gün əlavə edir.

İstismar zamanı platforma komandanızla OCPP konfiqurasiya dəstəyi.

Mikroproqram yeniləmələri və buraxılış qeydləri birbaşa istehsalçıdan zəmanət müddəti üçün.

Sertifikat nüsxələri, test hesabatları və auditlər üçün seriya uyğun sənədlər.

Sənədlərin qablaşdırılması, yüklənməsi və ixracı

Hər bir şkaf təxminən 1720 × 850 × 660 mm ölçülü, köpük küncləri ilə doldurulmuş və rütubətə qarşı möhürlənmiş bir kontrplak qutuda dik olaraq göndərilir. Qaldırıcı gözlər forklift və ya kranın hərəkəti zamanı vahidi səviyyədə saxlayır.

Yükləmə planları sifariş üzrə sandıq ölçülərindən hesablanır; 40 futluq konteynerə dörd şkaf bağlama relslərində bərkidilmiş tipik bir plandır.

Kommersiya fakturası, qablaşdırma siyahısı və sertifikatlar göndərmə ilə birlikdə səyahət edir; orijinal sertifikat nüsxələri kuryer ilə göndərilir.

Satışdan sonra: Uzaqdan əməliyyatlar və 2 illik müddət

Modullara, nəzarətçiyə, HMI və birləşdiricilərə iki illik standart zəmanət, bütün müddət üçün proqram təminatı dəstəyi.

Uzaqdan konfiqurasiya və parametr dəyişiklikləri sizinlə canlı seans vasitəsilə həyata keçirilir - tarif və ya dil yeniləmələri üçün sayta daxil olunmur.

Buraxılış səhv olarsa, mikroproqram yeniləmələri geri qaytarma yolu ilə şəbəkə üzərindən ötürülür.

Platformanızda əməliyyat və ya ürək döyüntüsü problemi görünəndə biz sizinlə OCPP qeydlərini təhlil edirik.

Ehtiyat idarəetmə lövhələri və modulları yığılır; modul dəyişdirilməsi saytda təxminən 45 dəqiqə çəkir.

Quraşdırma və Şəbəkə Quraşdırma: Yanlış və Doğru

Səhv: daimi stansiya üçün ictimai WiFi-yə güvənmək. Sağda: Ethernet və ya 4G əsas, WiFi yalnız ehtiyat kimi.

Səhv: istismara verməzdən əvvəl APN testindən keçmək. Sağda: birinci gün məlumatların hesablanması testi ilə sahə SİM yoxlanışı.

Səhv: zavod standart parollarını yerində buraxmaq. Sağda: ilk işə salındıqda HMI və uzaqdan giriş etimadnaməsini təyin edin.

Yanlışdır: oflayn yükləmənin oflayn gəlir deməkdir. Sağda: oflayn tarifin konfiqurasiyası və hər həftə uzlaşma hesabatının yoxlanması.

Səhv: pik saatlarda proqram təminatının təkmilləşdirilməsi. Sağda: geri qaytarma planı ilə aşağı trafikli pəncərəyə yeniləmələrin planlaşdırılması.

Səhv: yeniləmə zamanı işləyən konfiqurasiyanın üzərinə yazmaq. Sağda: əvvəlcə parametr dəstinin ixracı, beləliklə geri qaytarma əvvəlki vəziyyəti bərpa edir.

Backend İnteqrasiyasına dair Üç Sahə Hesabatı

Malayziyalı donanma operatoru elektrik yük maşınları üçün 200 kVt gücündə qurğular idarə edir və hər sürücü üçün hesabat tələb olunur. OCPP onboarding zəng üzrə bizim mühəndis ilə günortadan sonra oldu; sonra ortaya çıxan şikayət real idi - ilk proqram təminatı bir həftə ərzində şəbəkə təkanla müəyyən edilmiş tək intervallarla sayğac dəyərlərini qeyd etdi.

Türkiyədə yanacaq satıcısı xarici sürücülərə xidmət göstərmək üçün rouminq aqreqatoruna qoşulub. Plug & Charge kabinetlərə toxunmadan platforma tərəfində işə salındı ​​və RFID sertifikatı olmayan icarə avtomobilləri üçün ehtiyat kimi aktiv qaldı.

Çilinin cənubundakı bir saytda yamaqsız 4G var və Ethernet seçimi yoxdur. Oflayn rejim seansları iki günlük fasilə ilə davam etdirdi və növbəyə qoyulmuş əməliyyatlar keçid geri qayıdanda təmiz şəkildə uzlaşdı. Operatorun bir narahatçılığı: tarif dəyişiklikləri yalnız qoşulma imkan verdikdə daxil olur, ona görə də onlar hər gün tablosunu yoxlayırlar.

Tez-tez verilən suallar: İnteqrasiya və Backend Sualları

S: Kabinet hansı OCPP versiyalarını dəstəkləyir?

A: OCPP 1.6j standartdır, 2.0 yeni layihələr üçün tələb əsasında mövcuddur.

S: Onu kommersiya platforması əvəzinə öz serverimə qoşa bilərəmmi?

Cavab: Bəli, istənilən OCPP 1.6j server işləyir; konfiqurasiya addımlarını təqdim edirik.

S: Şəbəkə kəsilərsə, əməliyyatlara nə baş verir?

A: Sessiyalar lokal olaraq davam edir, tranzaksiyalar saxlanılır və keçid geri qayıdanda platforma ilə uzlaşır; gözləyən növbə o vaxta qədər HMI-də görünən qalır.

S: Plug & Charge necə aktivdir?

A: Kabinet hazırdır; platformanız ISO 15118 sertifikatlarını verir və idarə edir.

S: Mənə hər şarj cihazı üçün yeni SİM lazımdır?

Cavab: Hər bir kabinet üçün bir data SİM tipikdir, baxmayaraq ki, paylaşılan APN də düzgün parametrlərlə işləyir.

S: Mikroproqram yeniləmələri necə işləyir?

Cavab: Onlar geriyə dönmə yolu və zavoddan buraxılış qeydləri ilə şəbəkə üzərində itələnirlər.

S: Mənim şarj cihazım platformada görünmür - haradan başlamaq lazımdır?

A: Ürək döyüntüsü jurnalını, server URL-sini və avtorizasiya açarını yoxlayın; bu üçlük əksər işləri həll edir.

S: 200 kVt-lıq qurğu digər şəbəkələrlə roum edə bilərmi?

A: Bəli, platformanızın rouminq müqavilələri vasitəsilə; kabinetin standart OCPP bağlantısından kənar əlavə avadanlıqa ehtiyacı yoxdur.
