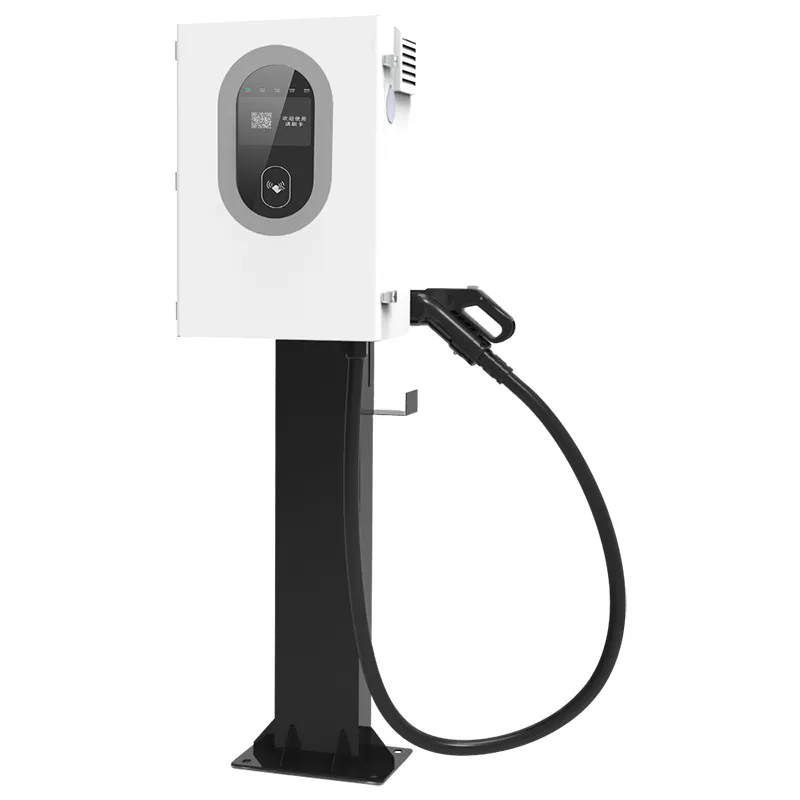

Ev Enerjisi və Ağıllı Şəbəkə Tətbiqləri üçün 7kW İki istiqamətli V2G DC EV Şarj Cihazı

7 kVt-lıq iki istiqamətli qurğu bir ev üçün nə edir

Ev Enerjisi və Ağıllı Şəbəkə Tətbiqləri üçün 7 kVt İki istiqamətli V2G DC EV Şarj Cihazı (AF-DC-07) kiçik iki istiqamətli DC şarj cihazıdır. O, aşkar işi görür - EV-ni 7 kVt-da doldurmaq - və əksər enerji doldurucuların edə bilmədiyi ikinci işi: o, elektrik enerjisini avtomobildən çıxarır və evi qidalandırır. Bu ikinci istiqamət praktikada V2H (avtomobildən evə) və V2G (avtomobildən şəbəkə) mənasını verir.

40-60 kVt-saat batareyası olan tipik bir ev üçün 7 kVt əks axın əsas yükü əhatə edir: soyuducu, marşrutlaşdırıcı, işıqlandırma, istilik dövriyyəsi nasosları. Elektrik sobasını və istilik nasosunu bir anda işlətməyəcək. Bir həftəlik şəbəkə müstəqilliyi deyil, saatlarla kəsilmədən sağ qalma alır.

7 kVt gücündə bir blokun evi dəyişdirməsinin altı səbəbi

Arqument şarj sürəti deyil; axının ikinci istiqamətidir. Alıcılar quraşdırmadan sonra altı nöqtəni təkrarlayır:

İkinci batareya olmadan ehtiyat güc: artıq sahib olduğunuz EV ehtiyata çevrilir. 60 kVt-saatlıq avtomobil iki gün evdə axşam yükü üçün kifayətdir.

Peak-valley arbitrajı: gecə tariflərində doldurun, bahalı axşam pəncərəsində boşaldın və sayğacın hesablamasına icazə verin.

Havaya qarşı IP55: yağış, toz və sahil duzlu hava, böyük qardaşlardakı IP54 şkaflarından daha yaxşı idarə olunur.

Sütun və ya dirəyə montaj: 600 x 450 x 230 mm ölçülü şkaf divara, polad sütuna və ya yol kənarındakı dirəyə uyğundur.

Hər iki istiqamətdə 95% və ya daha yaxşı səmərəlilik, beləliklə, şəbəkədən batareyadan şəbəkəyə gediş enerjinin onda birindən azını itirir.

Sessiyaya başlamağın beş yolu: QR skanı, kart, VIN-in avtomatik başlaması, platformaya nəzarət və ya şəbəkə bağlandıqda oflayn məcburi başlanğıc.

Texniki Spesifikasiyalar

7kW V2G Bölməsinin Öz yerini qazandığı yer

Donanma məhsulu deyil. Tək dayanacaq yerləri üçün ölçülü; Sahiblərin real geri qaytarıldığını bildirdikləri ssenarilər bunlardır:

Almaniya, Hollandiya və Skandinaviya ölkələrində elektrik enerjisi tarifləri ilə fərdi evlər.

Şəbəkə kəsilməsinin nadir deyil, müntəzəm olduğu tətil kabinləri və kənd mülkləri.

500-1500W davamlı yüklə işləyən kiçik mağazalar və ev ofisləri.

Günəş enerjisi ilə işləyən evlər: günorta artıqlığı avtomobili doldurur, axşam boşalması nahar zirvəsini əhatə edir.

Kirayəçi ilə üzbəüz satış nöqtəsi kimi V2G-ə hazır parkinq yerləri quraşdıran ev sahibləri.

Bir kabinetdə necə doldurma və boşaltma açarı

AF-DC-07-nin içərisində bir iki istiqamətli güc pilləsi oturur. Doldurma rejimində o, akkumulyator üçün üç fazalı AC-ni DC-yə düzəldir. Boşaltma rejimində eyni modullar DC-ni 230/400V-də AC-yə çevirir. Bağlanmış ayrıca çevirici yoxdur - bu topologiya şkafı 600 x 450 x 230 mm və səmərəliliyi 95% və ya daha yaxşı hər iki istiqamətdə saxlayır.

ISO 15118 V2G əl sıxışmasını idarə edir. Avtomobil və şarj cihazı nə qədər enerjinin geri çəkilə biləcəyi barədə imzalanmış mesaj mübadiləsi edir və əks axın yalnız icazə verildikdə başlayır. Bu evi qidalandıran hack edilmiş inverter deyil; ölçüyə malik, standarta uyğun bir mübadilədir.

Başlanğıc qəsdən qatlanır. Onlayn seanslar QR kodu, kart, VIN tanınması və ya AMPPAL bulud platforması ilə başlayır. Şəbəkə kəsilərsə, oflayn məcburi başlanğıc şarj cihazını yerli autentifikasiya ilə istifadəyə yararlı saxlayır - marşrutlaşdırıcı kəsilmənin ortasında öləndə faydalıdır.

Ev Sahibinin Sığortaçısının Görmək İstədiyi Sertifikatlar

Ev V2G bir neçə bazarda boz zonada oturur, buna görə də sənədləşmə işləri vacibdir. Bunlar hər AF-DC-07 ilə göndərilən sənədlərdir:

AB bazarı üçün CE və TUV markaları; UL və CB Şimali Amerika və digər bölgələr üçün mövcuddur.

DC şarj davranışı və bağlayıcı təhlükəsizliyi üçün IEC 61851 uyğunluğu.

V2G rabitə yığını üçün ISO 15118 sertifikatı - iki istiqamətli seansları ölçülü və qanuni edən hissə.

IP55 IEC 60529-a uyğun olaraq sınaqdan keçirilmişdir: şlanqdan aşağıya və toz üfürməyə davam edir.

Hər bir vahidlə zavod sınaq rekordu: izolyasiya, torpaq bağlantısı və nominal gücdə tam iki istiqamətli qaçış.

Açıq qış montajı üçün -30C ilə +55C arasında qiymətləndirilən geniş temperatur modulları.

Yueqing-də 7 kVt-lıq bloklar necə qurulur

Zavod Zhejiang, Yueqing şəhərində yerləşir - şəhər əhalisi Çinin elektrik cihazlarının paytaxtı adlandırır. AMPPAL onu 2014-cü ildən 260+ işçi ilə idarə edir. 7 kVt-lıq qurğu üçün quraşdırma ardıcıllığı:

Levha polad TRUMPF lazer maşınlarında kəsilir və CNC pres əyləclərində əyilir.

FANUC robot qolları güc modullarını yerləşdirir; DC məhsulları AC-dən ayrı olaraq öz xəttində işləyir.

Güc pilləli lövhələr dalğa lehimlidir və avtomatlaşdırılmış optik yoxlamadan keçir.

Hər bir qurğu tam yüklü iki istiqamətli yanma alır: dörd saat doldurma, sonra 7 kVt-da boşalma.

Korpus əvvəlcə tozla örtülmüşdür; IP55 contaları əl ilə quraşdırılır və fırlanma momenti yoxlanılır.

Mikroproqram ISO 15118 yığını ilə yanıb-sönür və bütün beş işəsalma metodu aktivləşdirilir.

Seriya nömrəsi qeydə alınmazdan əvvəl yekun vizual və elektrik yoxlaması baş verir.

Vahidlər fərdi yeşiklərə qablaşdırılır; çatdırılma müddəti 15-20 iş günüdür.

7 kVt kifayətdirmi? Ev V2G Vahidinin Ölçüsü

Kesinti zamanı örtmək üçün lazım olan yüklə başlayın: soyuducu, marşrutlaşdırıcı, işıqlandırma, istilik sirkulyasiya pompası, adətən 400-800W. Bu səviyyədə 7 kVt əks güc evi saatlarla əhatə edir, avtomobil səhər sürmək üçün kifayət qədər enerji saxlayır.

Evinizdə bir anda elektrik istilik nasosu, induksiya sobası və sauna işlədirsə, 7 kVt bu zirvəni daşıya bilməz. 30 kVt və ya 60 kVt bir qurğu ola bilər, lakin bu, qiyməti və quraşdırılması dəyişir. Əksər ev təsərrüfatları üçün 7 kVt kifayətdir.

Bir saniyədən az müddətdə işə düşən tam ev UPS-ə və ya bir neçə günlük işıqsızlıq zamanı evi idarə edən qurğuya ehtiyacınız varsa, sizin üçün deyil. AF-DC-07 şəbəkədən kənar çevirici deyil, ölçülü iki istiqamətli şarj cihazıdır. Tarifinizdə pik-valley yayılmayıb? Arbitraj arqumenti də yox olur.

Niyə Alıcılar Ev V2G üçün AMPPAL seçirlər

Standart vahidlər üzrə 15-20 iş günü iş vaxtı; İstək üzrə OEM markası və xüsusi boya.

Qiymətləndirmə üçün bir vahidin MOQ - biz təkləri yalnız altlıqlara deyil, mühəndislərə və kiçik idxalçılara göndəririk.

Faylda CE, TUV, UL, CB və CCC sertifikatları; Sənədlər hər sifarişlə göndərilir.

2014-cü ildən bəri 260+ işçi və 1 milyondan çox vahid təslim edildi; AMPPAL həmçinin 200-dən çox enerji doldurma stansiyasını idarə edir.

Avropa ehtiyat hissələri ehtiyatı: doldurma silahları, idarəetmə lövhələri və displeylər 3-5 iş günü ərzində göndərilir.

7kW Model üçün Qablaşdırma və Çatdırılma

Hər bir AF-DC-07, təxminən 750 x 600 x 350 mm, silah və montaj mötərizəsi ilə birlikdə təxminən 40 kq olan taxta və ya ağır karton qutuda göndərilir. Köpük əlavələri kabineti saxlayır; silah və kabel nəm torbasında hərəkət edir.

20 futluq konteyner təxminən 60 ədəd tutur; 130 ətrafında 40 fut hündür kub. Paletlər bağlanır və möhürlənmədən əvvəl yükün fotoşəkili çəkilir.

Standart şərtlər FOB Ningbo və ya Şanxaydır, tələb əsasında CIF və CFR qiymətləri ilə. Sənədlərə faktura, qablaşdırma vərəqi, konosament və CE bəyannaməsi daxildir; sertifikatlar əvvəlcədən çıxır.

7 kVt-dan sonra Dəstək

Vahiddə 24 ay. Ev V2G üçün vacib olan hissə inverter mərhələsidir - o, hər iki istiqamətdə işləyir və əhatə olunur.

ISO 15118 yığını üçün mikroproqram yeniləmələri bulud və ya USB vasitəsilə məhsulun ömrü boyu pulsuzdur.

Ümumi nasazlıqlar üçün ehtiyat hissələri 3-5 iş günü ərzində göndərilir; doldurma silahı ən çox sifariş edilən ehtiyatdır.

Bir il pulsuz uzaqdan diaqnostika - fotoşəkil və ya jurnal ixracı göndərin və eyni gündə cavab alın.

Lisenziyalı elektrik ustası quraşdırmanı bir gündə tamamlaya bilər; təlimatda məftil diaqramları və fırlanma momenti dəyərləri var.

Ev V2G Quraşdırmalarında Ümumi Səhvlər

Yanlış: Qurğunun damdan axan suyun birləşdiriciyə damcıldığı yerə quraşdırılması. Sağda: damcı kənarı və ya bir qədər çıxıntısı olan bir yer seçin - IP55 rozetkaya su axını deyil, hava şəraitini idarə edir.

Yanlış: Boşalmanın avtomobilin elektrik şəbəkəsinə qoşulduğu anda başladığını fərz etsək. Doğru: ISO 15118 əl sıxma tamamlanmalı və ilk olaraq tətbiqdə boşalma cədvəli aktivləşdirilməlidir.

Səhv: Evin yüklərini 7 kVt-dan yuxarı ölçmək və şarj cihazının onu idarə edəcəyinə ümid etmək. Sağda: itkilər üçün boşluq buraxmaq üçün boşaltma yüklərini 6 kVt-dan aşağı saxlayın.

Səhv: AC çıxışını təsadüfi uzatma kabeli vasitəsilə qidalandırmaq. Sağda: çıxış tərəfini öz açarı ilə xüsusi dövrəyə bərkidin.

Səhv: Şarj cihazı ildırımdan qorunduğuna görə dalğalanma qoruyucusundan keçmək. Sağ: bölmə özünü qoruyur; ev panelinə hələ də öz Tip 2 SPD lazımdır.

Ev Sahibləri və Kiçik Biznes Sahibləri Nə Hesabat verirlər

Almaniyanın Bavariya şəhərində bir ev sahibi AF-DC-07-ni 58 kVt/saat elektrik enerjisi ilə işlədir. Gecəni aşağı tariflə doldurur və 18:00-21:00 boşaldır; sayğac birinci rübdə ayda təxminən 14 avro qənaət etdiyini göstərir. Onun bir şikayəti: mötərizə dəlikləri onun kərpic divarında ikinci bir qazma keçidinə ehtiyac duyurdu.

Hollandiyadakı kiçik bir çörək zavodunun sahibi soyuducuları üçün həm şarj cihazı, həm də kəsilmə buferi kimi qurğudan istifadə edir. Yanvarda 40 dəqiqəlik işıq sönməsi ona heç nəyə başa gəlmədi - avtomobil soyuducuları işlək vəziyyətdə saxladı. QR stiker toz toplayır və vaxtaşırı silinməyə ehtiyac duyur.

Yeni Zelandiyada bir kənd mülkü meneceri qurğunu kirayə verilən kottecin yanındakı dirəyə quraşdırdı. Qonaqlar doldurmağa başlamaq üçün skan edir; o, fırtınalar zamanı uzaqdan V2H boşalmasına imkan verir. Onun hökmü: bir ay ərzində təkrar ziyarətə ehtiyacı olmayan ilk şarj cihazı quraşdırdı.

Əsas V2G Sualları, Cavablandırıldı

S: AF-DC-07 kəsilmə zamanı bütün evi enerji ilə təmin edə bilərmi?

A: 7 kVt-a qədər qidalandırır - soyuducular, işıqlar, marşrutlaşdırıcılar, nasoslar. Fırınlar kimi eyni vaxtda ağır yüklər onu aşacaq.

S: V2G boşalması avtomobilin akkumulyatoruna zərər verirmi?

A: Dərinlik və tezlik istiqamətdən daha çox vacibdir. Gecə iki saatlıq 7 kVt boşalma mülayim dövrdür; əksər EV-lər bunu zəmanət daxilində idarə edir.

S: Hansı avtomobillər bu şarj cihazı ilə işləyir?

Cavab: CCS və ya GB/T üzərindən ISO 15118 iki istiqamətli şarjı dəstəkləyən istənilən EV - əvvəlcə avtomobilinizin V2G dəstək siyahısını yoxlayın.

S: Şəbəkəyə qoşulmaq qanunidirmi?

A: AB və Böyük Britaniya bazarlarında, bəli, CE və TUV işarələri və lisenziyalı elektrik ustası tərəfindən quraşdırma ilə.

S: Tariflərə nə qədər qənaət edə bilərəm?

Cavab: 20-30 sentlik pik-valley yayılması ilə axşam boşalması hər seans üçün 1-2 avroya, ayda 30-60 avroya qənaət edir.

S: İnternetim kəsilsə nə olar?

A: Oflayn məcburi başlanğıc yerli autentifikasiya ilə işləməyə davam edir və doldurur; faktura daha sonra çatır.

S: Ev üçün ayrıca çeviriciyə ehtiyacım varmı?

A: Xeyr - iki istiqamətli mərhələ DC-ni AC-yə çevirir. Panelə ötürmə açarı və ya AC mufta lazımdır.

S: Daha sonra 22 kVt-a qədər genişləndirə bilərəmmi?

A: Xeyr, AF-DC-07 7 kVt-da sabitdir. Daha çoxu üçün 30kW və ya 60kW AMPPAL modellərinə yüksəlin.
