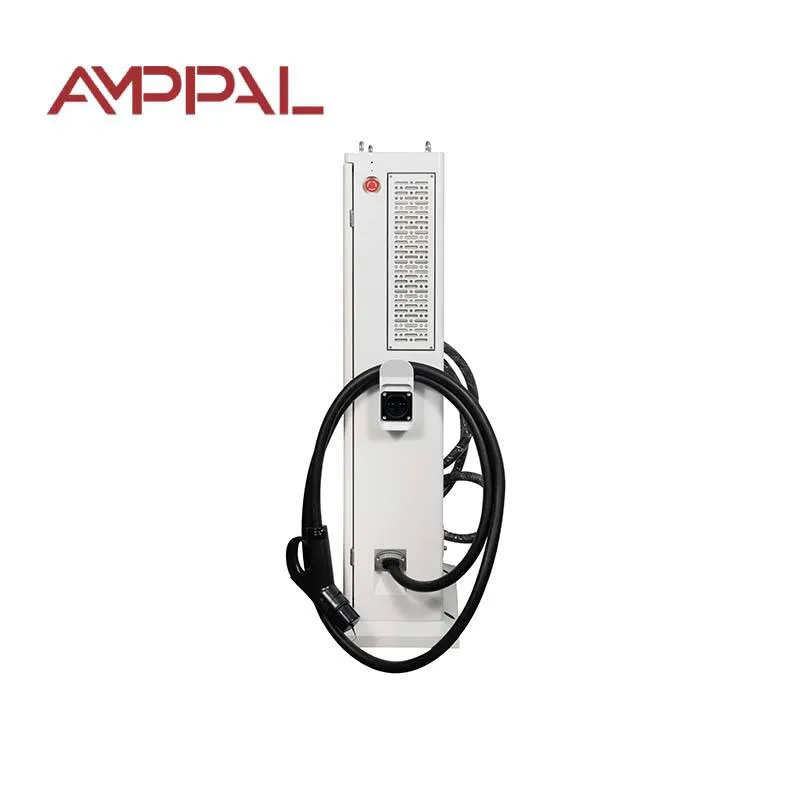

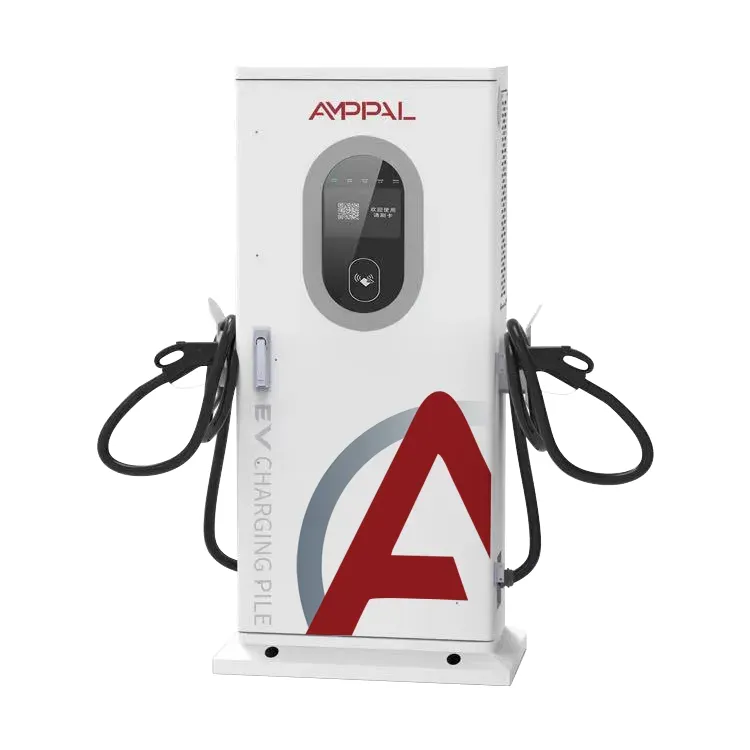

Donanma və Şəbəkə Tətbiqləri üçün İki istiqamətli V2G DC Sürətli EV Şarj Cihazı

60kW V2G Şarj Cihazı Nədir və "Beş Telli" Nə deməkdir

Şəbəkə bağlantısı 60 kVt-lıq V2G şarj cihazının nə qədər yaxşı işləməsinə qərar verir və buna görə də AF-DC-60 spesifikasiyası bunu oxuyur. Donanma və Şəbəkə Tətbiqləri üçün Bu İki istiqamətli V2G DC Sürətli EV Şarj Cihazı 60 kVt gücündə iki istiqamətli DC şarj cihazıdır: avtomobili doldurmaq üçün üç fazalı AC-ni düzəldir və bina, anbar və ya ixrac üçün avtomobildən DC-ni yenidən AC şəbəkəsinə çevirir. Şkafın ölçüləri 1517 x 640 x 300 mm-dir.

Onu tenderdə ayıran şey giriş spesifikasiyasıdır. L1/L2/L3/N/PE üç faza, neytral və ayrıca qoruyucu torpaq deməkdir - beş keçirici, tam sənaye standartı. Bu şəkildə simli saytlar balanslaşdırılmış faza yüklənməsi, müəyyən edilmiş neytral istinad və təmiz nasazlıq yolu əldə edir. Quraşdırıcılar əvvəlcə bu sətri oxuyurlar.

60 kVt dizaynın beş güclü tərəfi

Elektrik mühəndisləri və şəbəkə operatorları üçün vacib olan dizayn nöqtələri:

Üç fazalı beş naqilli giriş, beləliklə, faza cərəyanları sürüşmək əvəzinə tarazlaşır: L1/L2/L3 üzrə 60 kVt 400V-də hər bir faza təxminən 87A-dır.

Dürüst güc faktoru əyrisi: 20-50% yükdən 0,97 və ya daha yaxşı, 50-100% arasında 0,99 və ya daha yaxşı - bir ən yaxşı hal sayı kimi deyil, yük diapazonu ilə ifadə edilir.

Harmonik idarəetmə ilə invertor rejimi, beləliklə, bir avtomobilin boşaldılması digər avadanlıqlarınızı qidalandıran avtobusa təhrif etməz.

Doğma interfeyslər kimi Ethernet və CAN, üstəgəl mobil - bölmə sayt nəzarətçiləri, AMPPAL bulud və ya protokol çeviriciləri olmayan OCPP backend ilə danışır.

On üç qorunma funksiyası, IP54 korpusu və pik çıxış zamanı belə 65dB və ya altında səs-küy.

Texniki Spesifikasiyalar

60 kVt-lıq qurğunu kim quraşdırmalıdır

60 kVt, taksilərə, furqonlara və kiçik yük maşınlarına xidmət edən tək bir DC körpüsü üçün əlverişli yerdir. Təkrarlanan yerləşdirmələr:

Avtomobillərin bir saatdan az müddətdə 40-80% yüklə hərəkət etdiyi taksi və dolu meydançaları.

Sıx təchizatda olan kommersiya binaları: qurğu saytın zirvəsinə çatmaq üçün azaldılmış cərəyanla və ya boşalmalarla yüklənir.

Atelye və bayilər gündüz furqonları doldurur, axşam isə binaya ixrac edir.

Şarj cihazının kəsilmələr zamanı ehtiyat mənbəyi kimi işlədiyi mikro şəbəkə və ada saytları.

Qarışıq birləşdirici növləri ilə işləyən bələdiyyə anbarları - CCS1, CCS2, GB/T, CHAdeMO, NACS hamısı mövcuddur.

İki İstiqamətli Güc Yolu daxilində: Düzəldin, Ters çevirin və Təmiz qalın

Güc yolu bir iki istiqamətli çeviricidir. Doldurma: AC daxil, düzəldilmiş, 60 kVt-a qədər DC çıxışı. Boşaltma: Avtomobildən DC daxil olur, AC-yə çevrilir, yerli avtobus tezliyi və fazasına sinxronlaşdırılır. İstiqamət millisaniyələrdə dəyişir, mexaniki keçid deyil, idarəetmə lövhəsi tərəfindən idarə olunur.

Dizaynın nizam-intizamı göstərdiyi yer güc amilidir. Yüngül yükdə - nominal çıxışın 20-50% -i çevirici PF-ni 0,97 və ya daha yaxşı saxlayır; 50% -dən yuxarı 0,99 və ya daha yaxşı saxlayır. Niyə onu seqmentlərdə sitat gətirirsiniz? Çünki hər bir çeviricinin güc faktoru aşağı yükdə aşağı düşür və tək başlıq nömrəsi bunu gizlədir. Kommunal əlaqə müqavilələri getdikcə zirvəni deyil, əyri tələb edir.

İnverter rejimində harmoniklər vacibdir. Avtomobil boşaldıqda, konvertor öz cari dalğa formasını transformatorunuzun və qonşularınızın dözümlü olduğu məhdudiyyətlər daxilində təhrifi saxlamaq üçün formalaşdırır. Ethernet və CAN nəzarət trafikini daşıyır - enerji daşıyıcısı, bina nəzarətçisi və hesablaşma platformasının mübadilə statusu mobil səfər olmadan.

Uyğunluq və Sınaq: 60 kVt-lıq Bölmə ilə Göndərənlər

Hər AF-DC-60 ilə uyğunluq faylı:

Harmonik və titrəmə testi də daxil olmaqla təhlükəsizlik və SMM-i əhatə edən CE və TUV hesabatları.

DC şarj davranışı, kabel və birləşdirici nəzarət üçün IEC 61851 uyğunluğu.

Avtomobil ilə iki istiqamətli əlaqə üçün ISO 15118 uyğunluğu.

Hər bir vahiddə zavod sınaqları: izolyasiya, yerin davamlılığı, sızma və tam 60 kVt iki istiqamətli qaçış.

20%, 50% və 100% yükdə güc faktoru və səmərəlilik ölçüləri bölmənin sınaq vərəqində qeyd edilmişdir.

Geniş temperatur modulları -30C ilə +55C arasındadır, IP54 korpusunda möhürlənmişdir.

60 kVt şkafın arxasındakı istehsal xətti

AMPPAL-ın Yueqing zavodundakı 60 kVt-lıq xətt DC ailəsinin qalan hissəsi ilə FANUC və TRUMPF avadanlığını paylaşır. Quraşdırma:

Korpus panelləri zımbalanır və bükülür, sonra toz örtükdən əvvəl çərçivə xəttində qaynaqlanır.

Güc modulları əvvəlcədən sınaqdan keçirilmiş və fırlanma momenti ilə idarə olunan bərkidicilərlə quraşdırılmışdır.

DC avtobusu və kabel qoşquları 120 kVt-lıq aqreqatları yaradan eyni komanda tərəfindən çəkilir və işçiliyi ardıcıl saxlayır.

Hər bir qurğu 60 kVt-da yüklənmə istiqamətində altı saat, sonra tam çıxışda çevirici istiqamətində iki saat isladılır.

Güc faktoru və təhrif 20%, 50% və 100% yükdə ölçülür və cihazın seriya qeydinə daxil edilir.

Ethernet, CAN və mobil bağlantılar, o cümlədən simulyasiya edilmiş şəbəkə dəyişdirilməsi həyata keçirilir.

Şkaf möhürlənir, etiketlənir və vizual olaraq yoxlanılır.

Qablaşdırma iki gün ərzində aparılır; standart iş 15-20 iş günüdür.

60 kVt üçün ölçü və sahə yoxlamaları

İmzalamadan əvvəl təchizatı yoxlayın. AF-DC-60, 60 kVt üstəgəl boşluq üçün ölçülü üç fazalı beş naqilli qidalanma istəyir - marja ilə 400V-də faza başına təxminən 100A. Transformator gücündədir? Yük idarəetmə qapaqları doldurulur, axıdılması isə zirvələrə çatır. Tək fazalı sayt? Yanlış məhsul.

Konnektoru donanmaya uyğunlaşdırın: Avropa üçün CCS2, Şimali Amerika üçün CCS1, Çin üçün GB/T, köhnə Yapon avtomobilləri üçün CHAdeMO, ABŞ-da NACS. Vahid qeyd etdiyiniz silahla göndərilir; kabel qurğusunun sonradan dəyişdirilməsi sahə işidir.

Əgər iki istiqamətli istifadə halı yoxdursa və V2G tarifi görünmürsə, sizin üçün deyil - birtərəfli 60 kVt şarj cihazı daha ucuzdur. Şəbəkə kodu ixracı qadağan edirsə, sizin üçün deyil: yükləmə-boşaltma yalnız işləyir, lakin kommunal proqramınız heç birinə icazə vermirsə, birtərəfli alın və pulu saxlayın.

AMPPAL 60kW Sifarişinə nə daxildir

Standart vahidlər 15-20 iş günü ərzində Yueqing-i tərk edir; birləşdirici seçimi, kabel uzunluğu və boya rəngi sifariş zamanı konfiqurasiya edilir.

Qiymətləndirmə üçün bir vahidli MOQ və təcili dəyişdirmə üçün anbarda saxlanılan sınaq vahidləri.

Tam sertifikat paketi - CE, TUV, IEC 61851, ISO 15118 - şəbəkə təsdiqi və gömrük üçün göndərilməzdən əvvəl göndərilir.

OCPP 1.6/2.0 üstəgəl birbaşa Ethernet və CAN inteqrasiyası, beləliklə vahid Schneider, Siemens və AMPPAL platformalarına uyğun gəlir.

2014-cü ildən bəri AMPPAL bir milyondan çox şarj cihazı göndərdi və 200-dən çox stansiyanı idarə edir; UTC+8 iş saatında cavablar, 3-5 gün ərzində ehtiyatlar.

60 kVt üçün qablaşdırma və yük

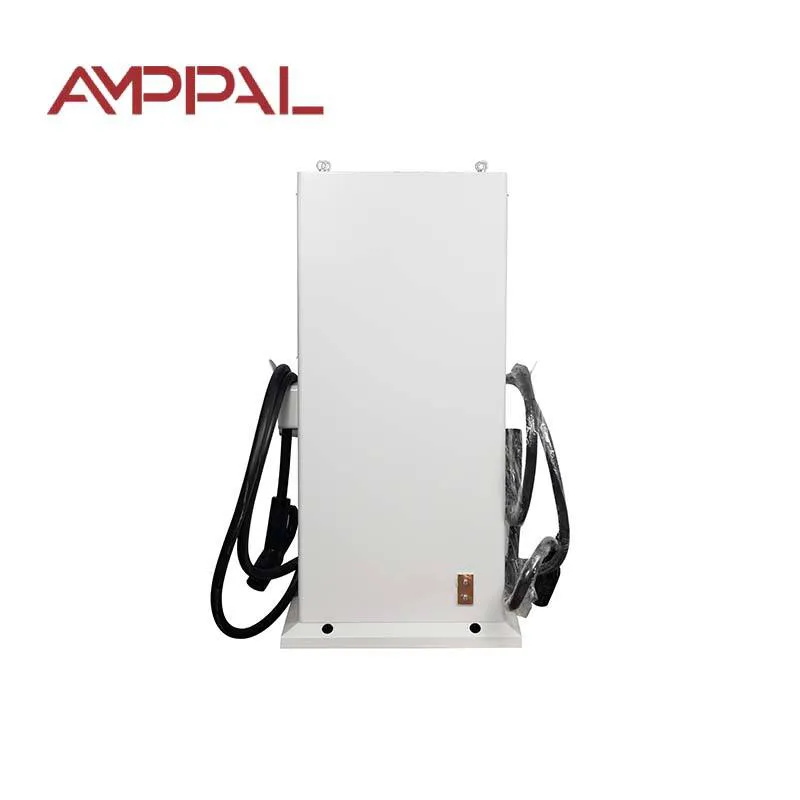

60 kVt gücündə olan şkaf 1517 x 640 x 300 mm-dir və silah və kabellərlə birlikdə təxminən 170 kq ağırlığında taxta qutuda şaquli şəkildə hərəkət edir. Çəngəl cibləri forkliftlə işləməyə imkan verir; qapaq qapaqlidir, vidalanmayib, ona gore de gomrük muayinesi aqreqat xarab etmir.

20 futluq konteynerdə təxminən 14 ədəd, 40 futluq hündürlükdə kub təxminən 30 ədəd var. Digər AMPPAL məhsulları ilə qarışıq yüklər çox yayılmışdır; şarj cihazları müvafiq işarələrlə ümumi yük kimi irəli sürülür.

Standart olaraq FOB Ningbo və ya Şanxay; İstəyə görə CIF, CFR və DAP. Göndərmə sənədləri: faktura, qablaşdırma siyahısı, konosament, CE bəyannaməsi və sınaq sertifikatları; ISO 15118 uyğunluq bəyanatı şəbəkəyə qoşulma sənədləri üçün mövcuddur.

60 kVt alıcılar üçün xidmət şərtləri

24 aylıq müddət. Təchizat keyfiyyətinin aşağı olması səbəbindən şəbəkə tərəfindəki nasazlıqlar əhatə olunur; Biz dalğalanmaya kimin səbəb olduğu barədə mübahisə etmirik.

Regional ehtiyat ehtiyatı: güc modulları, idarəetmə lövhələri və fanatlar 3-5 iş günü ərzində göndərilir.

İstismar zamanı xətdə olan mühəndis ilə Ethernet və ya mobil rabitə vasitəsilə uzaqdan diaqnostika.

Məhsulun istifadə müddəti üçün OCPP və ISO 15118 versiyaları daxil olmaqla pulsuz proqram təminatı yeniləmələri.

İllik texniki xidmət dəsti mövcuddur: filtr, contalar və birləşdirici üçün kontakt yağı.

Güc keyfiyyətinə zərər verən beş səhv

Səhv: Müxtəlif paylama lövhələrindən üç fazaya toxunmaq. Sağ: faza bucaqları və empedans uyğun gəlsin ki, üçünü bir lövhədən qidalandırın.

Səhv: PE-ni birləşdirmədən paylaşılan kabel lövhəsi vasitəsilə işə salmaq. Sağda: qurğunun terminalına xüsusi qoruyucu torpaqdan istifadə edin və enerji vermədən əvvəl davamlılığı yoxlayın.

Səhv: Performans məlumat cədvəlinin vahid effektivlik nömrəsi ilə qiymətləndirilməsi. Sağda: bölmənin öz test vərəqini soruşun - bizimkilər PF-ni 20%, 50% və 100% yüklə qeyd edir.

Yanlış: Vahid sertifikatlaşdırıldığı üçün boşalmanın həmişə təmiz olduğunu fərz etmək. Sağ: təchizatı empedansını aşağı və yuxarı axın kəsicisini koordinasiyalı saxlayın; harmoniklər sərt bir yemdə daha yaxşı davranır.

Səhv: Neytral naqilləri sərbəst şəkildə bağlayın, çünki "yük hər halda balanslaşdırılmışdır". Sağda: hər hansı digər kimi neytral terminalı sıxın - üzən neytral V2G saytının klassik nasazlığıdır.

60kVt Operatorların Bizə Dedikləri

Praqadakı bir taksi kooperativi 40 EV-nin gecə-gündüz fırlandığı həyətdə dörd AF-DC-60 idarə edir. Axşam tələbatını azaltmaq üçün axıdılması 17:00-20:00 arası davam edir; ilk ay tələb ödənişini təxminən 18% azaldıb. Grumble: CAN təlimatı nəzarət mühəndisini nəzərdə tutur və onların elektrikinə registr ünvanlarına iki zəng lazım idi.

Ningbodakı bir transformator istehsalçısı, öz invertorlarını real iki istiqamətli yükə qarşı sınaqdan keçirmək üçün qurğudan istifadə edir. Təhrif oxunuşları sayt transformatorunun dözdüyü daxilində qaldı; fan səs-küyü nəzərəçarpacaq dərəcədə 45 kVt çıxışdan yuxarı qalxır, buna görə də ağır boşalma iş saatlarından kənarda işləyir.

İndoneziyada mikro şəbəkə operatoru AF-DC-60-ı ada kurortunda günəş enerjisi və kiçik batareya bankı ilə birləşdirdi. İnverter rejimi kurortda bu il hər biri iki saatdan az olmaqla üç kəsinti keçirdi. Onların şərhi: bölmə məlumat cədvəlinə uyğundur, lakin mobil modula rouminq deaktiv edilmiş yerli SİM lazımdır və ya məlumat planı boşaldılır.

60kW V2G Tez-tez verilən suallar

S: Üç fazalı beş naqilli təchizatı tam olaraq nədir?

A: L1/L2/L3 plus neytral və ayrıca qoruyucu torpaq - beş keçirici, bu gücdə sənaye və ticarət əlaqələri üçün standart.

S: Niyə güc faktoru iki diapazonda göstərilib?

A: Çünki PF hər bir çeviricidə yüngül yükdə əyilir; 20-50% arasında 0,97 və 50-100% arasında 0,99 ifadə bir başlıq nömrəsinin dürüst versiyasıdır.

S: Avtomobilin boşaldılması bina təchizatımı pozurmu?

Cavab: İnverter, transformatorunuzun və qonşularınızın dözümlü olduğu məhdudiyyətlər daxilində harmonik təhrifi saxlamaq üçün cari dalğa formasını formalaşdırır.

S: Ethernet və CAN burada əslində nə edə bilər?

A: Nəzarət və telemetriya aşağı gecikmə ilə simli keçidləri idarə edir; mobil ehtiyat nüsxə və uzaqdan giriş yoludur.

S: AF-DC-60 400V avtobusu doldura bilərmi?

A: O, sərnişin EV, furqonlar və kiçik yük maşınlarına uyğundur; 300 kVt-saatlıq avtobus bütün gecəni aparır - avtobuslar üçün 120 kVt və ya 180 kVt-a addımlayın.

S: Hansı bağlayıcı ilə göndərilir?

A: Göstərdiyiniz silah - CCS1, CCS2, GB/T, CHAdeMO və ya NACS - və kabel qurğusu daha sonra sahədə dəyişdirilə bilər.

S: Saytımın transformatoru kiçikdirsə nə olacaq?

A: Yük idarəetməsi şarj cərəyanını məhdudlaşdıra bilər; axıdılması hələ də işləyir və saytın zirvəsini təraş edə bilər.

S: 60 kVt güc qurğusu necə qorunur?

A: Aşırı və aşağı gərginlik, qısa qapanma, torpaq nasazlığı, izolyasiya monitorinqi və silah istiliyinin aşkarlanması daxil olmaqla on üç qoruma funksiyası.
