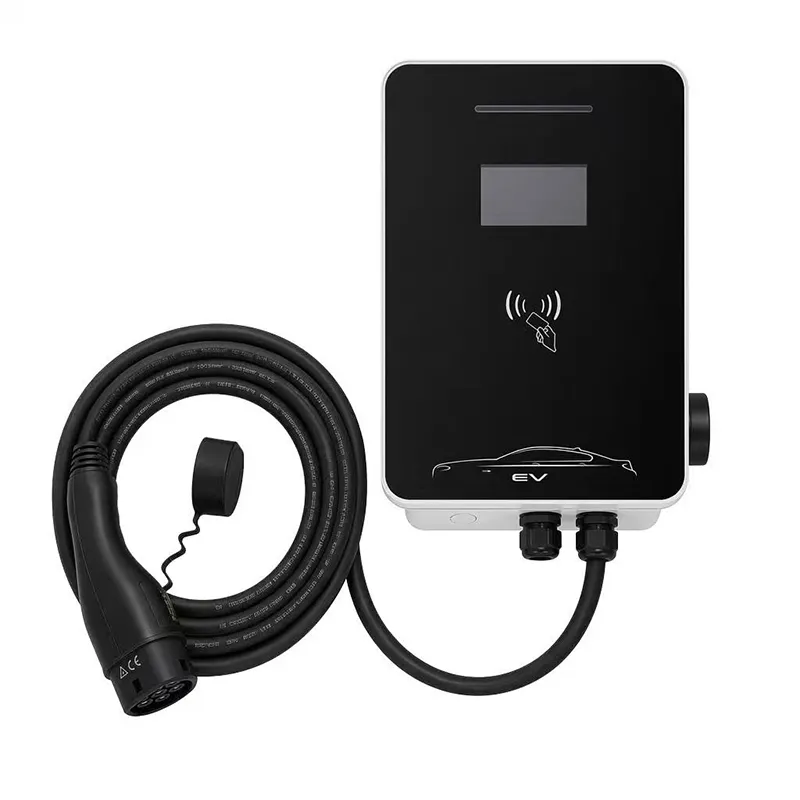

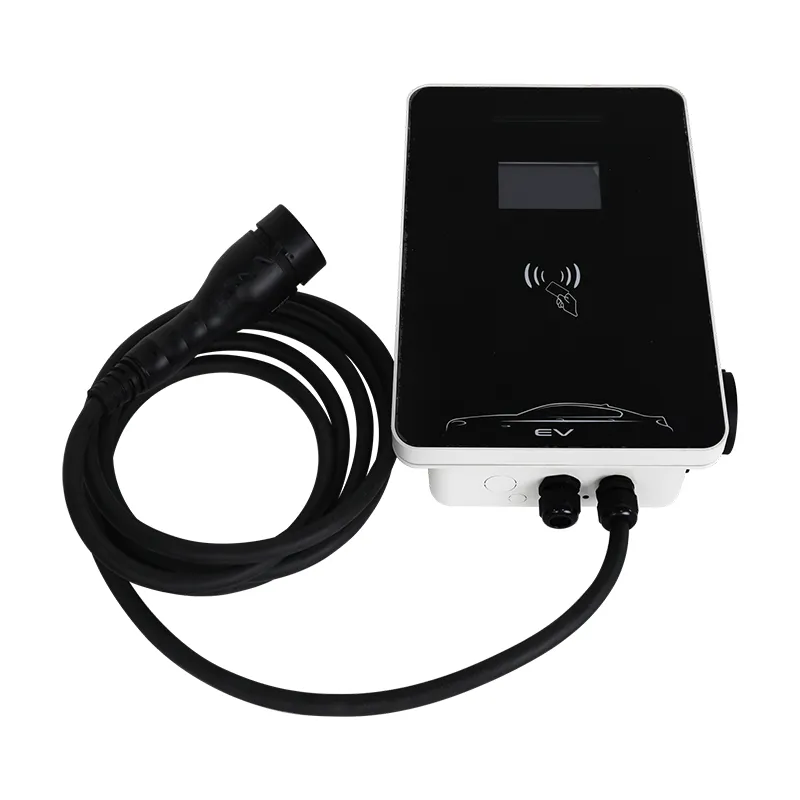

Kommersiya parkı üçün 22 kVt yüksək sürətli AC EV Doldurma Stansiyası

İyirmi İki Kilovat Tavandır - Məntiqli Olanda Budur

İyirmi iki kilovat AC şarjının praktiki tavanıdır. Bundan əlavə, birləşdirici, kabel və avtomobil yan avadanlıqları DC sürətli şarj cihazı kimi qurulmalıdır.

Bu, həm də evdə və kiçik avtomobillərin doldurulmasında ən çox səhv başa düşülən güc reytinqidir, çünki əksər avtomobillər bütün bunları istifadə edə bilmir.

22 kVt gücündə RZ stansiyası hər bir fazada 32 A-da 22 kVt üç fazalı güc verir - ancaq bortda olan şarj cihazları 22 kVt qəbul edən avtomobillər üçün. Bu səhifə sizə vicdanla onların hansı avtomobillər olduğunu söyləyir və 22 kVt alarkən yenə də düzgün biznes qərarıdır.

Spoyler: 11 kVt gücündə olan tək şəxsi avtomobil üçün bu, yanlış alışdır. Depo, taksi parkı və ya növbəti beş ilə hazırlaşan bir əmlak üçün bu, tam olaraq doğru ola bilər.

Avtomobilinizin bort doldurucusu əslində nəyə imkan verir

AC doldurma sürəti divar qutusu deyil, avtomobil tərəfindən təyin olunur. Stansiya 22 kVt təklif edir; avtomobilin bort şarj cihazı AC-ni DC-yə çevirir və yalnız onun aparatının imkan verdiyini çəkəcək.

Bu gün kütləvi bazarda olan elektrikli avtomobillər əsasən 11 kVt gücündə üç fazalı şarj cihazları (Tesla, VW qrupu, Hyundai-Kia, əksər Çin markaları ixrac trimləri) və ya 7 kVt tək fazalı qurğular (kiçik avtomobillər, bir çox Yapon modelləri) daşıyır.

11 kVt-lıq avtomobildə 22 kVt-lıq bir stansiya sadəcə olaraq 11 kVt verir. Siz istifadə edə bilməyəcəyiniz tutuma görə ödəniş etdiniz - bu səhifə məhz buna görə mövcuddur.

Divar qutusu həmişə vacib olan bir yerdir: stansiya 11 kVt-dursa və avtomobil 22 kVt-ı qəbul edirsə, stansiya sessiyanı bağlayır. Doldurma qurğusunun reytinqini broşura ilə deyil, donanmanın real avtomobilləri ilə birləşdirin.

Hansı Avtomobillər Həqiqətən 22kVt istifadə edə bilər

Bortda 22 kVt AC gücü olan istehsal avtomobillərinin qısa siyahısı: Renault Zoe (ən çox model ili 2022-ci ilə qədər), isteğe bağlı 22 kVt alternativ cərəyan doldurucusu olan Mercedes EQE, EQS və EQB və isteğe bağlı 22 kVt AC paketli Porsche Taycan və ya Audi e-tron GT.

Kommersiya avtomobilləri 22 kVt-ın daha tez-tez göründüyü yerlərdədir: bir neçə elektrik furqonları, taksilər və konversiyalar depo doldurulması üçün 22 kVt AC təyin edir və GB/T AC ilə ixrac edilən bəzi Çin bazarı avtomobilləri həcmdə mövcuddur.

Avtomobilinizin adını bu siyahıda qeyd edə bilmirsinizsə, 11 kVt gücü götürün. Əgər bacarırsınızsa, 22 kVt-lıq stansiya 60 kVt/saatlıq batareyanın doldurulmasını 5,5 saatdan 2,75 saata qədər azaldır - bu, "gecə" ilə "növbələr arasında uyğunluq" arasındakı fərqdir.

Sifariş verməzdən əvvəl bort şarj cihazındakı stiker və ya VIN-i yoxlayın; təxmin etmək qabiliyyətin necə baş verdiyidir.

Texniki Spesifikasiyalar

Donanma və Ride-Dolu Riyaziyyatı: Niyə 22 kVt özünü qoruyur

Donanmalar üçün hesablama bir avtomobilə deyil, ötürmə qabiliyyətinə aiddir. Növbələr arasında 6 saat əvəzinə 3 saat ödəniş edən taksi daha tez yola çıxır - iki 22 kVt-luq körfəz üç 11 kVt-luq fırlanma ilə eyni fırlanmanı əhatə edə bilər.

İşlənmiş nümunə: 22 kVt gücündə 0,30 EUR/kVt-da işləyən 10 furqonlu anbar enerjinin doldurulması saatı üçün təxminən 1,80 avro ödəyir. Əgər 22 kVt hər bir mikroavtobusun gündəlik doldurma pəncərəsini 2 saat qısaldırsa, depo gündə 20 furqon-saat qazanır ki, bu da stansiyanın mükafatından qat-qat artıqdır.

Sabit marşrutları olan sürmə-dolu və servis operatorları ən yaxşı yerdir: proqnozlaşdırıla bilən qalma müddətləri, artıq quraşdırılmış üç fazalı enerji və kifayət qədər yüksək istifadə, daha sürətli tarif aylar ərzində özünü ödəyir.

Tək ev avtomobili üçün bunların heç biri tətbiq edilmir. Sürüşdürmədən əvvəl bunu iki dəfə oxuyun.

Birgə parkinq: Bir 22 kVt körfəz və iki 11 kVt körfəz

Ortaq parkinq sahəsini təchiz edərkən, büdcə sualı adətən oxşar qiymətə iki 11 kVt stansiyaya qarşı bir 22 kVt stansiyadır.

Sakinlərin dayanacağı üçün iki 11 kVt-luq körfəz qalib gəlir: daha çox avtomobil xidmət göstərir, heç kim yeganə buxtanı gözləmir və 11 kVt-lıq demək olar ki, hər kəs üçün gecəni əhatə edir.

Depo və ya fırlanma modeli üçün bir 22 kVt-luq buxta qalib gəlir: OCPP sifarişi ilə yüksək istifadəyə malik tək bir boşluq iki yarım istifadə edilmiş körfəzdən üstündür.

Qayda: insanlar üçün yerlərə üstünlük verin, fırlanan nəqliyyat vasitələri üçün gücə üstünlük verin. Bu cümlə satış mühəndislərimizin bu söhbətlərdə söylədiklərinin əksəriyyətini ümumiləşdirir.

Təhlükəsizlik Standartları və Test Sübutları

CE işarəsi; Faza başına 32A-a qədər doldurulan AC Rejimi 3 üçün IEC 61851-1:2017 standartına uyğun sınaqdan keçirilmişdir.

Test tərəfindən təsdiqlənmiş IP54 giriş mühafizəsi; -20C-dən +50C-yə qədər tam gücdə işləmə.

100% istehsal testi: torpaq davamlılığı, 500V DC izolyasiyası, 1.5kV dielektrik dayanıqlılıq.

Dizayn buraxılmazdan əvvəl nümunə korpusları duz spreyində 96 saat sərf edir və keçid rölesi 500.000 əməliyyat vasitəsilə idarə olunur.

OCPP 1.6J uyğunluğu göndərilməzdən əvvəl bir neçə əsas arxa tərəfə qarşı yoxlanılıb.

Bildiriş edilmiş orqan auditləri Yueqing fabrikində CE, TUV, CB və UL sertifikatlarımızı cari saxlayır.

22 kVt RZ üçün zavod axını

1) Avtomatlaşdırılmış optik yoxlama və konformal örtüklü SMT lövhələri. 2) Yüksək cərəyan bölməsi - 32A kontaktor dəsti, şinlər, sayğac interfeysi, OCPP nəzarətçisi - yığılmış və fırlanma momenti yoxlanılmışdır. 3) Sifariş verildiyi təqdirdə ekran cibi ilə korpus tikilir. 4) Fırlanma momenti ilə idarə olunan bezlər vasitəsilə 5m Tip 2 kabel. 5) Simulyasiya edilmiş avtomobil ilə 32A üç fazada tam yük funksional testi. 6) Yüksək qazan və torpaq davamlılığı təhlükəsizlik testləri. 7) Serial işarələmə və proqram təminatının yüklənməsi. 8) Quraşdırma dəsti ilə qutuda; Partiya başına 24 saat yanma nümunəsi.

Zavod (Yueqing, Zhejiang) AC və DC xətlərini ayrıca işlədir; FANUC (Şanxay) və TRUMPF (Almaniya) tərəfdaşları ilə qurulmuş robot hücrələri təbəqə metalları idarə edir. İllik gücü bir milyon ədədi ötür.

Mikroproqram göndərilməzdən əvvəl ölkənizin şəbəkə kodu və seçdiyiniz OCPP backend üçün əvvəlcədən təyin oluna bilər.

22 kVt Dürüstlük Yoxlanışı: Satın almadan əvvəl beş sual

1) Avtomobilləriniz 22 kVt qəbul edirmi? Yoxdursa, burada dayanın. 2) Üç fazalı 32A dayanacaqda mövcuddurmu? 3) Daha sürətli sürət real cədvəlləri - növbələri, marşrutları, qalma vaxtlarını dəyişəcəkmi? 4) İstifadənin geri qaytarılması üçün kifayət qədər yüksək (gündəlik iki və ya daha çox seans) varmı? 5) 3-5 ildən sonra sahib olacağınız, 22 kVt gücündə olan avtomobil üçün alırsınız?

Cavablar yox, yox, yox, yox, bəli - 11 kVt RZ alın və fərqi ikinci körfəzdə və ya daha yaxşı kabelə sərf edin.

İnsanlara avtomobillərinin istifadə edə bilmədiyi tutumları satmaqla bağlı şöhrətə sahib olmaqdansa, bir satışı dürüstlüklə itirməyi üstün tuturuq. Satış mühəndislərimiz bunu hər 22 kVt təklifdə yüksək səslə deyirlər.

Niyə AMPPAL Donanma dərəcəli stansiyaları təchiz edir?

Birbaşa istehsalçı: Zhejiang Anfu New Energy Technology Co., Ltd., 2014-cü ildə qurulmuş, 260+ işçi heyəti, milli səviyyəli ixtisaslaşmış müəssisə.

İstehsal sifarişi üçün 15-20 iş günü hesab edin. Tək bir qiymətləndirmə vahidi 3-5 gün ərzində havada ola bilər.

100 ədəddən yuxarı biz korpusu markalayırıq, seçdiyiniz kabel və ekrana uyğunlaşdırırıq və bölməni göndərməzdən əvvəl OCPP arxa ucuna yönəldə bilərik.

Şəbəkənin təsdiqi üçün sənədlər: CE bəyannaməsi, IEC test hesabatı, təlimat, zavod yoxlama sertifikatı.

40-dan çox ölkədəki donanma operatorları bu avadanlığı idarə edir; eyni qrup Səudiyyə Ərəbistanının NEOM layihəsinə 500 maye ilə soyudulmuş qurğu təchiz etdi.

1 vahid sınaq MOQ; 20 ədəddən olan donanma qiymətləri.

Yük və Çatdırılma Təfərrüatları

Hər 22 kVt RZ 460 x 340 x 200 mm karton qutuda, yüksək cərəyan kontaktor dəsti ilə birlikdə təxminən 9 kq gəlir. Hava daşımaları kiçik sifarişlərə uyğundur; 24 ədəd palet Avropaya 5-7 günə çatır.

Təxminən 460 ədəd 20 futluq konteyneri doldurur, 20 kartonu hər üzdə idarəetmə işarələri olan bir paletə yükləyir.

Şərtlər: FOB Ningbo və ya Şanxay, EXW və ya CIF. Sənədlərə kommersiya fakturası, qablaşdırma siyahısı, CE bəyannaməsi və mənşə sertifikatı daxildir; L/C və D/P qəbul edilir.

Zəmanət, ehtiyat hissələri və dəstək

İstehsal qüsurlarına 2 il zəmanət; donanma saytları üstünlük təşkil edir.

Ehtiyat hissələri (kontaktator dəsti, OCPP nəzarətçi, ekran, kabel) 7 iş günü ərzində göndərilir.

Zəmanət müddətində uzaqdan diaqnostika və proqram təminatı dəstəyi daxildir.

Rüblük profilaktik yoxlama tövsiyə olunur: fırlanma momentini yoxlayın, ventilyasiyaları təmizləyin, şəbəkə bağlantısını yoxlayın.

Almaniya, Fransa və BƏƏ-dəki tərəfdaşlar vasitəsilə yerində xidmət seçimləri.

Edilməli və edilməməli olanlar əməliyyatı

Səhv: qabığı zədələnmiş kabeldə 22 kVt seanslar işlədir, çünki o, “hələ də şarj edir”. Sağda: kabeli dəyişdirin - 32A üç fazalı nasazlıqlar sürətlə böyüyür və stansiyanın qorunması birinci deyil, ikinci xəttinizdir.

Səhv: OCPP tarifini bir dəfə təyin etmək və heç vaxt nəzərdən keçirməmək. Sağ: aylıq istifadəni yoxlayın; seanslar gündə birdən aşağı düşərsə, güc reytinqinin özünü yenidən nəzərdən keçirin.

Səhv: kiçik ölçülü bir yemdə iki 22 kVt seans planlaşdırmaq. Sağda: iki körfəz vəd etməzdən əvvəl təchizatın hər bir stansiya başına 32A keçirdiyini təsdiqləyin.

Səhv: Tip 2 kabelin yerə sürükləndiyi yerə montaj. Sağ: qoburdan istifadə edin və birləşdiricini yerdən uzaq tutun.

Səhv: 22 kVt seansı təsdiqləmək üçün yalnız ekrana etibar etmək. Sağda: ekran stansiya çıxışını göstərir, avtomobilin idarə paneli öz limitini göstərir - hər ikisini müqayisə edin.

22 kVt sahibləri bir ildən sonra nə deyirlər

Dubayda bir avtomobil operatoru 30 avtomobillik park üçün səkkiz 22 kVt RZ qurğusunu idarə edir. OCPP sifarişi ilə sürücülər növbələr arasında 2,5-3 saat ödəniş alırlar və depo beş ay ərzində şarj cihazına sərmayə qoymuşdur. Onun xəbərdarlığı: 11 kVt avtomobili olan iki sürücü '22 kVt yavaşdır' deyə şikayət etdi - arxa uç qeydləri avtomobillərin limit olduğunu sübut etdi və sessiya məlumatlarını çap etdikdən sonra şikayətlər dayandı.

Dohada bir mülk sahibi yeni yaşayış qülləsinin zirzəmisini standart olaraq 22 kVt stansiya ilə təchiz etdi. Sakinlərin avtomobilləri əsasən 11 kVt-u qəbul edir, buna görə də stansiyalar bu gün yarı sürətlə işləyir - lakin tərtibatçı parkinqi "22 kVt-a hazır" kimi qiymətləndirir və gələcək EV nəslinin ondan istifadə edəcəyini gözləyir. Onun qeydi: 400x280x120 qutunun içərisində kabel idarəetməsi 32A üç fazalı naqillərlə sıxdır və quraşdıranlar əldə etdiklərindən daha çox iş otağı istəyirdilər.

Hollandiyada furqon kirayəsi şirkəti səkkiz elektrikli furqon üçün dörd stansiya işlədir. İyirmi iki kilovat mikroavtobusların bort doldurucularına tam uyğun gəlir və səhər dövriyyəsi 6 saatdan 3 saata düşüb. Onların şikayəti: bir stansiya naməlum RFID kartından 1 dəqiqəlik fantom seansları qeyd etdi, bu da backend-in istifadəçi rəhbərliyinin oğurlanmış bir karta aid olduğunu qeyd etdi - kart siyahısını aktual saxlamaq üçün xatırlatma.

22 kVt tez-tez verilən suallar: Düz cavablar

S: Bu, mənim 11 kVt avtomobilimi 22 kVt-da dolduracaq?
Cavab: Xeyr - avtomobilin bort doldurucusu sürəti məhdudlaşdırır; stansiya 11 kVt enerji verəcək.

S: Hansı avtomobillər 22 kVt AC qəbul edir?
Cavab: Əsasən Renault Zoe, 22 kVt variantlı Mercedes EQ modelləri və 22 kVt paketli Taycan və ya e-tron GT; avtomobilinizin stikerini yoxlayın.

S: Mənə xüsusi təchizat lazımdırmı?
A: Adekvat açar və kabel ilə hər fazada 32A-da üç fazalı 380VAC - sifariş verməzdən əvvəl təsdiqləyin.

S: 22 kVt enerji mənim ev batareyam və ya günəş sistemim üçün çətindir?
A: Bu, batareya sualı deyil, tədarük ölçüsünə dair sualdır; Sizin elektrikçiniz yemi 32A çəkməyə ölçür.

S: Mən stansiyanı müvəqqəti olaraq 11 kVt-a məhdudlaşdıra bilərəmmi?
Cavab: Bəli - cərəyan arxa hissədən və ya yerli parametrlərdən məhdudlaşdırıla bilər, donanmanızı təkmilləşdirənə qədər faydalıdır.

S: 11 kVt-dan çox real fayda nədir?
Cavab: 22 kVt tutumlu avtomobillər üçün doldurma vaxtının yarısı - 5,5 əvəzinə təxminən 2,75 saatda 60 kVt/saat.

S: Depo üçün ekran buna dəyərmi?
Cavab: Sürücülər üçün əsasən yox, ziyarətçilər və auditlər üçün bəli - canlı gücü və sessiya vəziyyətini göstərir.

S: OCPP sifariş və ödənişi idarə edə bilərmi?
A: Bəli - OCPP 1.6J uzaqdan işə salma və dayandırma üstəgəl sessiya məlumatlarını dəstəkləyir; sifariş və ödəniş seçdiyiniz backenddə canlıdır.
