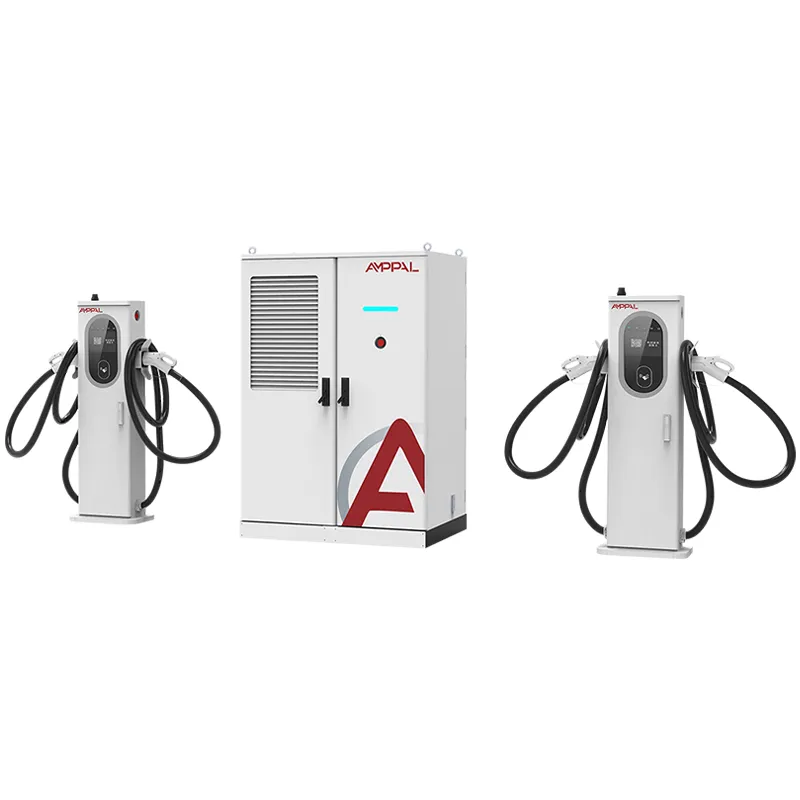

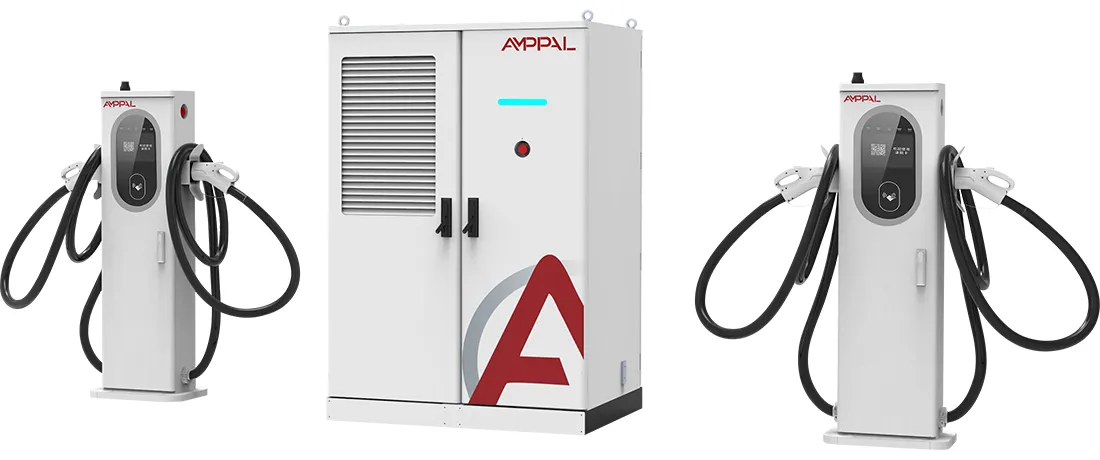

Donanma Doldurma Qovşaqları üçün 360 kVt Maye Soyudulmuş Yüksək Güclü EV Doldurma Stack

AF-DC-360 Power Pool-u təqdim edirik

AF-DC-360-LC-S1 sabit rozetkalar əvəzinə güc hovuzu olan doldurma yığınıdır. Onun 360 kVt DC çıxışı, hər bir körfəzdə sabit payı bağlamaq əvəzinə, cərəyanı saniyə-saniyə kimi hansı terminala lazımdırsa, ona ötürən planlaşdırıcının arxasında oturur.

Bu, bir yığın və bir sıra sabit çıxışlı yığınlar arasındakı bütün fərqdir. Bir körfəz boş qaldıqda dörd 90 kVt qalaq tullantı gücü; 360 kVt-lıq hovuz boş enerjini məşğul buxtaya yönləndirir, beləliklə, eyni sayt gündə daha çox seans verir. Məhz bu tək bir cümlə, birləşdirilmiş yığınların indi Avropa və Körfəzdə yeni dəhliz tikintilərində üstünlük təşkil etməsidir.

Şkaf 240 kVt modelimizlə eyni qarışıq terminal ailəsini daşıyır: gündəlik avtomobillər üçün 250A hava ilə soyudulan silahlar və 800V platformalar üçün 600A/800A maye soyudulmuş silahlar. Hovuz hansı kabel növünün ondan çəkildiyinə əhəmiyyət vermir.

360 kVt-lıq Hovuzun Sabit Çıxışlı Doldurma Svaylarını döyməsinin beş səbəbi

Bir körfəz bütün 360 kV-ni udmaq qabiliyyətinə malikdir: tək 800 V sedan və ya yük maşını tək aktiv avtomobil olduqda, stack-in tam gücü ilə yüklənir və bu, sabit 120 kVt-a nisbətdə pik seans vaxtını təxminən iki dəfə azaldır.

Boş tutum heç vaxt boş qalmır: planlaşdırıcı gücü boş yerlərdən aktiv olanlara yenidən bölüşdürür, beləliklə, 16 saatlıq gün ərzində orta istifadə eyni trafikdə sabit yerləşdirilmiş şarj cihazlarından 25-40% daha yüksək olur.

Siz tənzimləyə biləcəyiniz prioritet məntiq: yığın hər bir qoşulmuş avtomobil üçün minimum cərəyan saxlayır, beləliklə, uzun mənzilli sedan və taksi həm fərqli sürətlərdə başa çatır.

Güc modulları ən səmərəli əməliyyat diapazonunda qaldığından, bir və ya altı yuvanın çəkilməsindən asılı olmayaraq səmərəlilik 94,5% zirvədə saxlanılır.

OCPP 1.6/2.0 real vaxt rejimində hər kVt/saat enerji məlumatlarını ifşa edir, beləliklə siz hər kVt/saat üçün haqq-hesab edə və tətbiqinizdə canlı bayraq statusunu dərc edə bilərsiniz.

Qarışıq terminal ailəsi (250A hava / 600A/800A maye) hovuzun bir kabinetdən 400V taksilərə və 800V flaqmanlara xidmət göstərməsi deməkdir.

Texniki Spesifikasiyalar

Ortaq Gücü mükafatlandıran yüksək dövriyyəli yerlər

Günorta saatlarında seans növbələrinin yarandığı magistral dəhlizləri, körfəzlər isə gecə boyu boş oturur.

40 dəqiqədən 6 saata qədər dayanma müddəti olan hava limanı və tranzit mərkəzi dayanacağı.

Gecədə ləng doldurma ilə 30 dəqiqəlik əlavələri bir-birinə qarışdıran sürətli donanma mərkəzləri.

Transformatorun sabit olduğu, lakin avtomobil qarışığının dəyişməyə davam etdiyi benzindən EV-yə çevrilmə saytları.

Güclü mövsümi zirvələri olan turizm marşrutu dəhlizləri, burada birləşdirilmiş güc həftə sonu dalğalarını udur.

Gücün real vaxtda terminallar arasında necə hərəkət etməsi

360 kVt-lıq hovuz bir DC avtobusunu qidalandıran paralel güc modullarından qurulub. Nəzarətçi hər bir qoşulmuş terminaldan cari sorğunu bir neçə yüz millisaniyədən bir oxuyur, sonra hovuzu prioritet qaydada ayırır: əvvəlcə aktiv maye ilə soyudulan zolaqlar, sonra hər biri üçün konfiqurasiya edilə bilən minimum ilə hava ilə soyudulan zolaqlar.

Bir 800V avtomobil 600A tələb etdikdə və başqa heç nə qoşulmadıqda, yığın bütün gücünü həmin avtomobilə həsr edir; avtomobilin öz BMS tavanını təyin edir. Altı avtomobil qoşulduqda eyni güc dinamik şəkildə kəsilir və ilk gələn avtomobil batareyası azalana qədər payını saxlayır. Köçürmələr yumşaq keçidlidir, ona görə də artıq yüklənən avtomobil yeni seans başlayanda heç vaxt eniş görmür.

Nəticə pik çıxışda deyil, istifadədə ölçülür. 360 kVt-lıq stəkanlar işlədən operatorlar gün ərzində 40-55% orta istifadə haqqında məlumat verirlər, oxşar trafikdə sabit paylanmış payalar üçün 20-30%, bu da transformator və torpaqda geri ödəmə riyaziyyatını dəyişir.

Uyğunluq sübutu: CE, TUV, CB, CCC, UL

CE, TUV, CB, CCC və UL sertifikatları cihazla birlikdə göndərilir; AF-DC-360 öz sertifikat ailəsini 240 kVt və 480 kVt gücündə yığınlarla bölüşür.

Hər bir şkaf istismara verməzdən əvvəl 1000VDC izolyasiya müqavimət testindən və torpaq davamlılığının yoxlanışından keçir.

48 saatlıq yük bankının yanması hovuzu tam 360 kVt gücündə işlədir, planlaşdırıcıdan istifadə etmək üçün virtual körfəzlər arasında velosiped gücü verir.

Şəbəkə tərəfi testləri IEC 61000-4-5 standartına uyğun dalğalanma toxunulmazlığını və AC380V girişində harmonik davranışı əhatə edir.

IP54 girişi IEC 60529-a uyğun olaraq, qapı möhürləri və kabel girişlərinə idarə olunan su spreyi ilə təsdiqlənir.

Dəstə başına test hesabatları gömrük və şəbəkə sənədləri üçün göndərmə faylı ilə birlikdə verilir.

Yueqing Fabrikinin İçində Səkkiz Addım

TRUMPF lazer kəsmə və CNC zımbalama korpus panellərini tolerantlığa uyğun formalaşdırır.

Panellər açıq havada qiymətləndirilən bitirmə üçün toz örtük xətti ilə hərəkət edir.

Güc modulları xüsusi DC montaj xəttində qurulur.

Şinlər və kabel kəmərləri fırlanma anına nəzarət edilən alətlərlə quraşdırılır.

FANUC robotları modulun yerləşdirilməsi ilə məşğul olur, bu da idarəetmə zədəsini azaldır.

Mikroproqram və OCPP profili arxa tərəfinizə uyğun olaraq yanıb-sönür.

Tam yığın, planlaşdırıcı velosipedlə 48 saatlıq yük bankının yanmasını həyata keçirir.

14 bəndlik yekun yoxlama qurğunu qutuya görə təmizləyir.

Elektrik hovuzunun ölçülməsi: bir böyük yığın və ya bir neçə kiçik?

Seanslar qeyri-bərabər gələndə AF-DC-360 alın. Avtomobillərin 60%-nin dörd saatlıq pəncərədə göründüyü sayt həmişə sabit enerjini sərf edəcək; hovuz həmin qeyri-bərabərliyi istifadəyə yararlı tutuma çevirir.

Saytınız hər biri 40-60 kVt gücündə eyni səkkiz yük maşınının yüklənməsi ilə məşğul olan şəxsi depodursa, onu almayın. Daha sadə sabit şarj cihazı daha ucuz başa gəlir və hovuzun çevikliyi heç vaxt istifadə edilmir. Şəbəkə bağlantınız 360 kVt-dan aşağı olarsa, onu almayın; yığın, yemin təmin edə bilmədiyi gücü yarada bilməz.

Transformator büdcəsində 240 kVt və 360 kVt arasında seçim edirsinizsə, hər ikisini modelləşdirin: 240 kVt-lıq bir yığın sedan trafikinin əksəriyyətini əhatə edir, 360 kV isə zirvələrdə növbə şikayətlərini dayandıran marja əlavə edir. AMPPAL siz əməl etməzdən əvvəl trafik məlumatlarınızla istifadə təxmini həyata keçirəcək.

İdxalçılar niyə AMPPAL-dan yenidən sifariş verirlər?

Stok konfiqurasiyaları üçün 15-20 iş günü, bir vahid MOQ ilə.

Xüsusi terminal qarışığı və OCPP parametrləri çatdırıldıqdan sonra deyil, sifariş zamanı konfiqurasiya edilir.

Tam CE/TUV/CB/CCC/UL sənədləri mallarla birlikdə səyahət edir.

2024-cü ilə qədər bir milyondan çox doldurma qurğusu, üstəgəl AMPPAL-ın öz əməliyyat şəbəkəsində 200-dən çox stansiya.

Xüsusi hesab mühəndisi ilə EXW, FOB Ningbo və ya CIF qiymətləri.

Ehtiyat enerji modulları təkrar alıcılar üçün zavod qiymətinə təklif olunur, beləliklə iş vaxtının planlaşdırılması ucuz qalır.

360 kVt-lıq yığının göndərilməsi: Ölçülər və Şərtlər

1750 x 1200 x 900 mm ölçülü şkaf kontrplak ixrac qutusunda hərəkət edir, qarışıq terminal ayrıca köpüklə astarlı kartonlarda quraşdırılmışdır. Silah qarışığından asılı olaraq tam göndərişin çəkisi təxminən 950-1150 kq-dır.

40 futluq konteynerə iki yığın standart plandır; sandıqlar döşəmə relslərinə boltlanır və sürüşməyə qarşı bağlanır. Bir forklift limanınızdakı dəsti təmizləyir.

Sənədlər: kommersiya hesab-fakturası, qablaşdırma vərəqi, konosament, mənşə sertifikatı, partiyanın sınaq hesabatları. Sitat əsası istədiyiniz kimi EXW, FOB Ningbo və ya CIF-dir.

Hovuzu işlək vəziyyətdə saxlayan xidmət

Soyuducu dövrə xətaları da daxil olmaqla, yığını, terminalları və modulları əhatə edən 2 illik zəmanət.

Maye birləşdiriciləri və soyuducu şlanqlar kimi ehtiyat hissələri 3-5 iş günü ərzində göndərilir.

Rüblük uzaqdan OCPP vəziyyəti seans başa çatmazdan əvvəl modulun sürüşməsini yoxlayır.

6 aylıq soyuducu səviyyəsini və şlanq sıxacını çoxdilli yoxlama siyahısı ilə maye terminalları yoxlayır.

Bölmənizin seriya nömrələrini bilən mühəndisə birbaşa WhatsApp xətti.

Paylaşılan Güc Yığının İşlənməsi: Səhv və Doğru

Səhv: Hər körfəzin 90 kVt aldığını fərz etsək, yalnız yığın 360 kVt olduğu üçün. Sağda: Minimum cərəyan sizin nəzarət etdiyiniz parametrdir, ona görə də işə başlamazdan əvvəl onu konfiqurasiya edin.

Səhv: Bütün maye terminallarına üstünlük vermək və hava boşluqlarını ac qalmaq. Sağ: Prioritet cədvəlini balanslaşdırın ki, taksilər hələ də ağlabatan pəncərədə başa çatsın.

Səhv: Hovuz paylaşdığı üçün giriş kabelinin 240 kVt üçün ölçülməsi. Sağ: AC təchizatı hələ də 360 kVt-dır; tam çıxış üçün açarı və kabeli ölçün.

Səhv: Hər 30 saniyədən bir arxa planda sorğu keçirin və onu real vaxt rejimində çağırın. Sağda: Canlı bayraq statusu üçün OCPP 2.0 hadisə və ya 5 saniyəlik sorğudan istifadə edin.

Səhv: Rüblük uzaqdan sağlamlıq yoxlanışından keçmək. Sağda: 15 dəqiqəlik yoxlama uğursuz modulu zirvəyə enməzdən əvvəl tutur.

Üç ölkədəki alıcılar nə deyir

Dubay hava limanı yaxınlığında BƏƏ operatoru 2025-ci ilin sentyabr ayından etibarən 8 yuvalı pad üzərində bir AF-DC-360 işlətdi. Onlar iş günləri 47% orta istifadəni ölçdülər, köhnə sabit 120 kVt-da 26% idi və nahar növbəsi 25 dəqiqədən təxminən 8-ə qədər azaldı. Onların şikayəti: kabinetin uğultusu gecələr nəzərə çarpır, ona görə də onu otelin divarından 12 metr uzaqlaşdırdılar. İlk beş ayda fasilələr: sıfır.

Banqkokda bir Taylandlı gəzinti operatoru 40 sürücü üçün yığından istifadə edir; Minimum cari parametr taksiləri 60 kVt-da saxladı, qalanını isə flaqman sedanlar aldı. Onlar sürücü ödənişləri üçün hər bir terminal üçün ikinci OCPP sayğacı istədilər, AMPPAL bunu pulsuz olaraq proqram təminatına əlavə etdi.

Bir 360 kVt-lıq stack və altı körfəzdən ibarət Xorvat dəhlizi sahəsi yay dalğasını yaxşı qəbul etdi; sahibinin yeganə şikayəti üç eyni vaxtda 800V-lik avtomobilin hovuzu keçə bilməsidir və onlar 2027-ci ildə ikinci yığını planlaşdırırlar.

Sayt Operatorları üçün Güc Paylaşımı haqqında FAQ

S: Dinamik güc paylaşımı sürücülər üçün əslində nəyi dəyişir?

Cavab: Onlar sayt sakit və zirvələr zamanı ədalətli paylaşım olduqda daha yüksək güc görürlər.

S: Hovuz bütün 360 kVt-ı bir avtomobilə verə bilərmi?

Cavab: Bəli, o, yeganə aktiv terminal olduqda, avtomobilin öz doldurma limitinə qədər; avtomobilin BMS, yığın deyil, son dərəcəsi qərar verir.

S: Bir seans üçün necə ədalətli hesab verə bilərəm?

A: OCPP hər bir terminal kVt/saat məlumatı hesabat verir, beləliklə, arxa planınız hər bir körfəzin çəkdiyi şeyi dəqiq hesablayır.

S: Hovuzda neçə terminal var?

A: 250A hava və 600A/800A maye silahların istənilən qarışığında 8-ə qədər.

S: Daha böyük transformator məcburidirmi?

A: Onu çatdırmaq üçün yığına tam 360 kVt yem lazımdır; daha kiçik transformatorla avtomatik olaraq özünü məhdudlaşdırır.

S: Sifarişdən göndərilməyə qədər nə qədər vaxt var?

A: Stok konfiqurasiyaları üçün 15-20 iş günü.

S: Zəmanət planlaşdırıcı proqram təminatını əhatə edirmi?

Cavab: Bəli, proqram təminatı pulsuz yeniləmələrlə 2 il əhatə olunur.

S: 240kVt-dan başlaya və sonra kabineti təkmilləşdirə bilərəmmi?

A: Xeyr, kabinet sifariş zamanı qiymətləndirilir; transformator onu dəstəkləyirsə, indi 360 kVt seçin.
