Kommersiya Elektrik Şəbəkələri üçün 480 kVt Maye Soyudulmuş DC Sürətli Doldurma Güc Sistemi

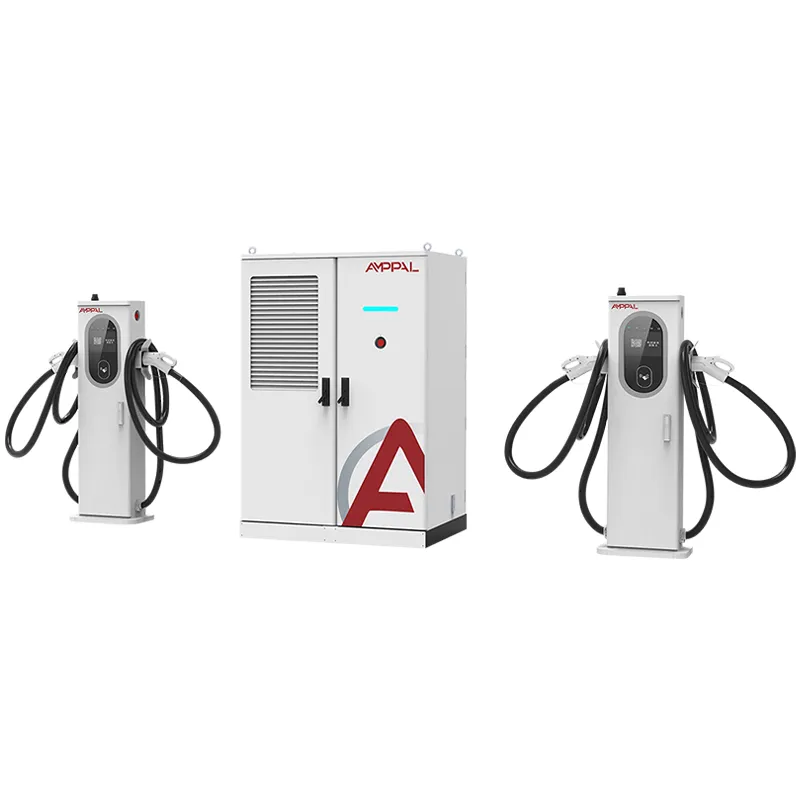

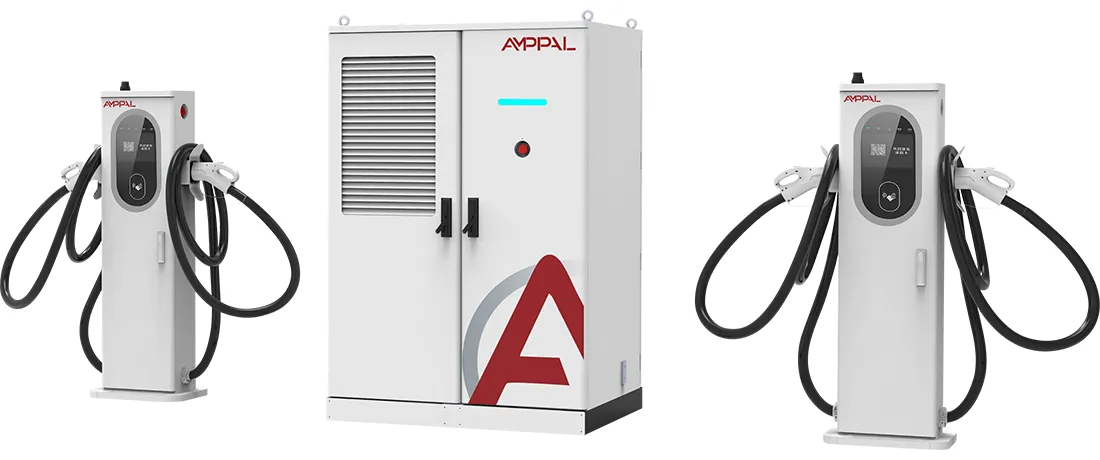

480kVt S2 Stack

AF-DC-480-LC-S2, düşünülmüş seçimə malik 480 kVt gücündə doldurma qurğusudur: hər terminal 600A-da maye ilə soyudulur və soyutma dövrəsi təkcə enerji modulundan deyil, kabeldən və silahdan keçir. 1850 x 1850 x 1000 mm əsas şkaf cərəyanı sürücünün bir əli ilə qaldıra biləcəyi qədər nazik qalan terminallara ötürür.

Fizika bağışlanmazdır. Misdən keçən 600A DC cərəyanı təqribən 240 mm² keçirici kəsiyinə ehtiyac duyur; İzolyasiyaya bükülmüş, bu ölçüdə hava ilə soyudulan kabel hər metr üçün təxminən 7-8 kq ağırlığında və istifadəçi ilə mübarizə aparmaq üçün kifayət qədər sərtdir. Eyni cərəyanı daha incə bir kabel vasitəsilə itələyin və mis dəqiqələr ərzində 90°C keçir.

Maye soyutma bu mübadiləni pozur. Soyuducu gödəkçənin içərisində dövr edir, istiliyi mənbədən uzaqlaşdırır və keçiricinin praktik ölçüyə qədər kiçilməsinə imkan verir. Nəticə 600A-da bir əllə qoşulma üçün kifayət qədər silah və kabel montaj işığıdır.

600A Maye Soyudulmuş Kabellər Saytınız üçün Nəyi Dəyişdirir

Tək əlli erqonomika: maye ilə soyudulmuş tapança və kabel eyni cərəyana görə qiymətləndirilmiş hava ilə soyudulmuş qurğudan təxminən 60% az çəkiyə malikdir və bu, 16 saatlıq növbə günlərində əhəmiyyət kəsb edir.

Kabelin temperaturu 600A davamlı olaraq 40°C-yə yaxın qalır, buna görə də rezin gödəkçə yumşalmır, birləşdirici sürünmür və təmas müqaviməti sabit qalır.

İncə kabellər daha da uzanır: 5 metrlik maye kabel həqiqətən çevikdir, ona görə də bir terminal ikinci silah olmadan həm ön, həm də arxa doldurma portlarına xidmət edir.

Soyuducu dövrə möhürlənmişdir: terminalın içərisindəki kiçik nasos və radiator soyuducu mayeni sabit axın sürətində, soyuducu, su əlavə etmədən və xarici santexnika olmadan hərəkət etdirir.

Davamlı 600A nöqtədir: hava ilə soyudulmuş silahların 15-20 dəqiqə tam cərəyandan sonra deaktivasiya edilməli olduğu yerdə, maye terminalı avtomobilin tələb etdiyi müddətcə 600A saxlayır.

Arxasındakı 480 kVt-lıq hovuz iki 800 V yük maşını və ya üç sedanın bir-birini ac qalmadan eyni vaxtda çəkməsinə imkan verir.

Texniki Spesifikasiyalar

S2-ə baxmalı olan beş sayt profili

Mükəmməl EV sahiblərinin saytı tutacaq çəkisi və kabel sərtliyinə görə mühakimə etdiyi flaqman magistral şarj cihazları.

30-60 dəqiqə ərzində 600A çəkən 800V arxitekturalı elektrik furqonları və yük maşınları üçün depo zolaqları.

Termal azalma olmadan arxa-arxa sürətli seansları davam etdirməli olan dəhliz saytları.

Uzun, sərt hava ilə soyudulan kabellərin bitişik körfəzi bağlayacağı sıx şəhər yastıqları.

Operatorun yaşlı sürücülər üçün mümkün olan ən aşağı kabel çəkisini istədiyi stansiyaları nümayiş etdirin.

Maye Soyudulmuş Kabel Döngəsinin İçində

Döngə terminalın içərisində başlayır: DC nasosu soyuducu mayeni kabel gödəkçəsinin bütün uzunluğu boyunca keçən şlanqdan itələyir, konnektorun kontakt blokunu bağlayır və kiçik hava ilə soyudulmuş radiatora qayıdır. Axın sürəti və giriş temperaturu izlənilir və nasos yalnız doldurulma zamanı deyil, terminal qoşulduqda işləyir.

İstilik yarandığı yerdə çıxarılır. 600A kontakt bloku, kabel keçiricisi və tutacaq hamısı döngənin içərisinə oturur, buna görə də onların heç biri hətta 50°C gündə də təxminən 45°C-dən çox deyil. Havanın soyudulması, əksinə, istiliyi kabel gödəkçəsinə atır və artıq isti ola bilən ətraf havadan asılıdır.

Döngə möhürləndiyindən və soyuducu qeyri-keçirici bir dielektrik maye olduğundan, su yoxdur, korroziya yolu yoxdur və -25 ° C-ə qədər donma riski yoxdur. AMPPAL mayenin və şlanqın reytinqini müəyyənləşdirir və dövrə qutuya qoyulmazdan əvvəl zavodda təzyiq sınağından keçirilir.

Kağız izi: Sertifikatlar və Test Hesabatları

CE, TUV, CB, CCC və UL sertifikatları AF-DC-480-LC-S2-ni əhatə edir və maye ilə soyudulmuş silah öz birləşdirici sertifikatını daşıyır.

Soyuducu dövrə 2x iş təzyiqində təzyiqlə sınaqdan keçirilir və şlanq qurğusu 20,000 dövrəli çeviklik testində nümunə götürülür.

1000VDC-də izolyasiya müqaviməti və yerin davamlılığı hər bir vahiddə yoxlanılır.

Termal yoxlama kabel, tapança və birləşdirici üzərində zondlarla yük bankında 8 saat fasiləsiz 600A işləyir.

IEC 60529-a uyğun IP54 və IEC 61000-4-5-ə uyğun dalğalanma toxunulmazlığı toplu sınaq rekordunun bir hissəsidir.

Test hesabatları gömrük, sığorta və şəbəkə sənədləri üçün partiya ilə birlikdə göndərilir.

S2 kabineti üçün səkkiz istehsal addımı

Korpus panelləri TRUMPF maşınlarında lazerlə kəsilir və CNC-də hazırlanır.

Şkaflar tozla örtülmüş xarici görünüş alır.

Güc modulları xüsusi DC xəttində yığılır.

Maye ilə soyudulmuş tapança və kabel möhürlənmiş soyuducu doldurma ilə ayrıca təmiz skamyada qurulur.

Busbarlar və yüksək cərəyan kəmərləri fırlanma anına nəzarət edilən alətlərlə quraşdırılır.

FANUC robotları modulları yerləşdirir və naqillərdən sonra soyuducu dövrə təzyiqlə sınaqdan keçirilir.

Firmware və OCPP profilləri yanıb-sönür və arxa tərəfinizə uyğunlaşdırılır.

480 kVt gücündə 48 saatlıq yük bankının yanması yekun yoxlamadan və qablaşdırmadan əvvəl həyata keçirilir.

600A dəyərmi? Düz Cavab

Saytınız həqiqətən 600A yükləyəcəksə, S2 alın: 800V yük maşınları, premium sedanlar və ya arxa-arxaya sürətli seansları olan dəhliz. Bu, maye kabel aparatının özünü ödədiyi yeganə şərtdir, adətən yalnız istifadə zamanı 12-18 ay ərzində.

Trafikiniz 250A-dan aşağı olan 400V avtomobillərdirsə, onu almayın. Hava ilə soyudulan 480 kVt-lıq qurğu və ya qarışıq terminal S1 daha ucuz başa gələcək və 600A-nı heç vaxt görməyən 600A maye tapança baxımlı lüksdür. Komandanız hər altı ayda bir 15 dəqiqəlik soyuducu yoxlama apara bilmirsə, onu almayın.

Əgər siz hələ də S1-i S2-yə qarşı çəkirsinizsə, unutmayın ki, S1 hava ilə soyudulan terminalları mövcud saxlayır, S2 isə yox. Saytın tam premium olmasına qərar verdikdən sonra S2 daha təmiz uzunmüddətli cavabdır.

AMPPAL-dan S2 almaq üçün beş konkret səbəb

480 kVt gücündə olan S2, Səudiyyə Ərəbistanındakı NEOM yaşıl hidrogen layihəsinə 500 maye ilə soyudulmuş qurğu təchiz edən eyni Yueqing fabrikində tikilib.

15-20 iş günü iş vaxtı və anbar konfiqurasiyaları üçün bir vahid MOQ.

Tam sertifikat paketi və maye kabel spesifikasiyalar vərəqi qurğu ilə birlikdə göndərilir.

AMPPAL-ın öz əməliyyat şəbəkəsində 200-dən çox stansiya, beləliklə, sahənin nasazlığı məlumatları dizayna geri qaytarılır.

Layihənin müddəti üçün EXW, FOB Ningbo və ya CIF qiymətləri təyin edilmiş mühəndislə.

S2 necə göndərilir: qutu və konteynerin yüklənməsi

S2 əsas şkafının ölçüləri 1850 x 1850 x 1000 mm-dir və üst-üstə yığmaq üçün nəzərdə tutulmuş möhkəmləndirilmiş faner qutuda göndərilir. Hər bir maye ilə soyudulmuş terminal, soyuducu döngəsi əvvəlcədən doldurulmuş və möhürlənmiş öz köpüklə örtülmüş qutuda hərəkət edir.

İki terminalı olan bir S2 standart 40-fut konteyner quruluşudur; sandıq döşəmə relslərinə bərkidilir və terminal qutuları onun yanında bağlanır. Bir dəst üçün ümumi çəki təxminən 1300-1500 kq-dır.

Göndərmə sənədləri: kommersiya fakturası, qablaşdırma vərəqi, konosament, mənşə sertifikatı və partiyanın sınaq hesabatları. EXW, FOB Ningbo və ya CIF-dən sitat gətiririk.

Soyuducu Maye Baxımı Zəmanət Paketinin Bir hissəsidir

2 illik zəmanət yığını, terminalları, modulları və möhürlənmiş soyuducu dövrəni əhatə edir.

Soyuducu doldurma dəstləri və şlanq sıxacları 3-5 iş günü ərzində göndərilir; fabrik maye spesifikasiyasını dərc edir ki, yerli mənbə əldə edə biləsiniz.

Rüblük uzaqdan yoxlamalar, nasosun erkən köhnəldiyini göstərən soyuducu temperatur meyllərini əhatə edir.

6 aylıq xidmət yoxlama siyahısı (soyuducu səviyyəsi, şlanq sıxacları, birləşdiricilərin aşınması) beş dildə təqdim olunur.

Xüsusi WhatsApp kanalı sizi seriya nömrələrinizi bilən satış sonrası mühəndislə əlaqələndirir.

Maye ilə soyudulmuş silahlarla işləmək: yanlış və doğru

Yanlış: Döngədə kran suyu və ya ümumi soyuducudan istifadə. Sağ: Yalnız AMPPAL-ın göstərdiyi dielektrik mayedən istifadə edin; nasos möhürləri və şlanqın reytinqi ondan asılıdır.

Səhv: Seanslar arasında maye kabelin yerə möhkəm bükülməsi. Sağ: düz yatsın və ya verilən qarmaqdan asılsın; sıx qıvrımlar daxili şlanqı bükür.

Yanlış: Elektrik enerjisindən ayrıldıqda terminalın özünü soyuduğunu güman etmək. Sağda: Silah doka qoyulduqda nasos dayanır; növbəti plug-indən əvvəl istilik islanmasının qarşısını almaq üçün terminalı kölgədə saxlayın.

Səhv: Aşınmış maye silahı ehtiyatda olan hava ilə soyudulan qurğu ilə əvəz etmək. Sağda: S2 terminal yuvası maye silahlar üçün naqilli və soyudulur; uyğun 600A vahidindən istifadə edin.

Yanlış: Döngə möhürləndiyi üçün altı aylıq yoxlamanın atlanması. Sağda: Səviyyəni, sıxacları və birləşdiricilərin aşınmasını yoxlayın; uğursuz nasosu əvəz etmək ərimiş birləşdiricidən daha ucuzdur.

Altı Aylıq 600A Xidmətindən Sonra Operator Əlaqəsi

Hollandiyalı dəhliz operatoru 2025-ci ilin avqust ayından etibarən xidmət meydançasında iki S2 idarə etdi. Onların doldurma məntəqəsinin operatoru 28°C mühitdə 40 dəqiqəlik 600A seansından sonra silah kabelinin temperaturunu 42°C-də ölçdü və sürücülər işıq tutacağına münasibət bildirdilər. Onların şikayəti: yastiqciqlara qulluq zamanı terminalın postamenti ağırdır.

NACS uyğunluğunu sınaqdan keçirən ABŞ saytının tərtibçisi, 5 metrlik maye kabelin yük maşınının yerini dəyişdirmədən pikapın arxa portuna çatdığını, 600A silahdan gözləmədiklərini söylədi. Onlar ehtiyat hissələrin təhvil müddətini əsas risk kimi qeyd etdilər və yığın ilə bir ehtiyat terminal sifariş etdilər.

Ağır yük maşınları ilə işləyən Avstraliya deposu S2-ni üç saatlıq pəncərələrdə tam 600A-da itələdi. İstilik məlumatları saxlanıldı, lakin sayt mühəndisi daha uzun bir şlanq istədi; AMPPAL indi fərdi xətt elementi kimi 7 metrlik maye kabelləri təklif edir.

600A Maye Kabel Tez-tez verilən suallar

S: Niyə 600A yalnız maye soyutma ilə praktikdir?

Cavab: 600A-da mis itkiləri 100 metr kabel üçün təxminən 25 kVt-a çatır və hava bu istiliyi əl silahından çıxara bilməz.

S: Silah nə qədər ağırdır?

A: Tam maye qurğusu ekvivalent hava ilə soyudulandan təxminən 60% yüngüldür, bir əllə istifadə üçün kifayət qədər yüngüldür.

S: Soyuducunun dəyişdirilməsinə ehtiyac varmı?

A: Hər 2 ildən bir və ya 40.000 seans, hansı birinci gəlirsə; zavod doldurma dəstini təmin edir.

S: Nasos uğursuz olarsa nə baş verir?

A: Terminal təhlükəsiz səviyyəyə enir və OCPP üzərindəki nasazlığı bildirir; nasos sahədə dəyişdirilə bilən hissədir.

S: S2 eyni anda iki 800V yük maşını doldura bilərmi?

Cavab: Bəli, 480 kVt hovuz terminallar arasında bölünür və hər 600A zolağı hovuz limitinə qədər istədiyini alır.

S: Kabel arxa portlar üçün kifayət qədər uzundurmu?

A: Standart 5 metrdir və 7 metr xüsusi sifariş kimi mövcuddur.

S: Soyuq hava soyuducuya təsir edirmi?

A: Xeyr. Dielektrik maye -25°C dərəcəyə malikdir və dövrə möhürlənmişdir, buna görə də donma riski yoxdur.

S: Qurğuşun vaxtı nədir?

A: Təsdiq və depozitdən sonra fond konfiqurasiyaları üçün 15-20 iş günü.
