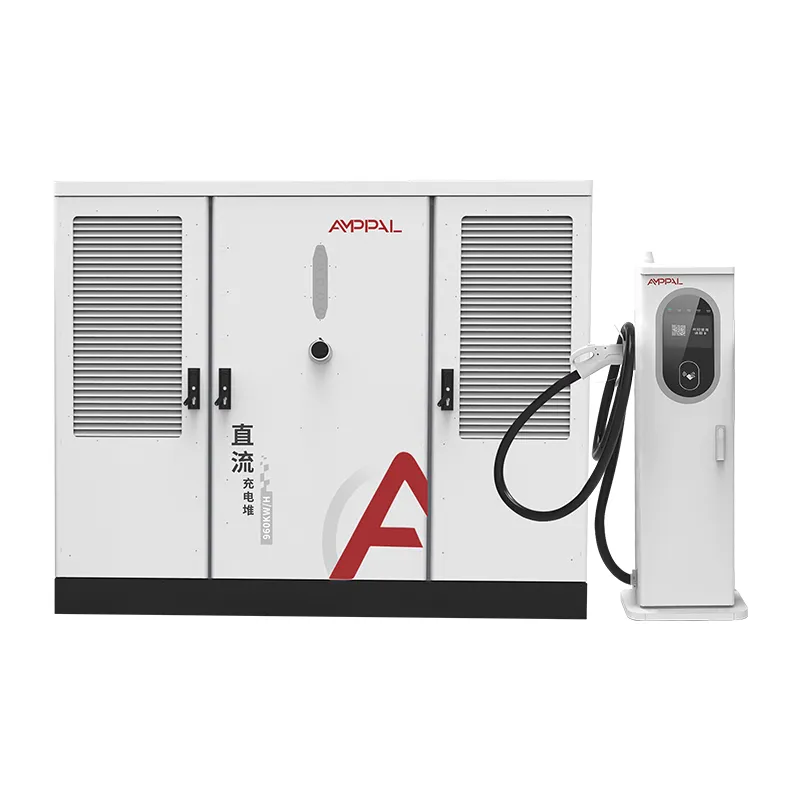

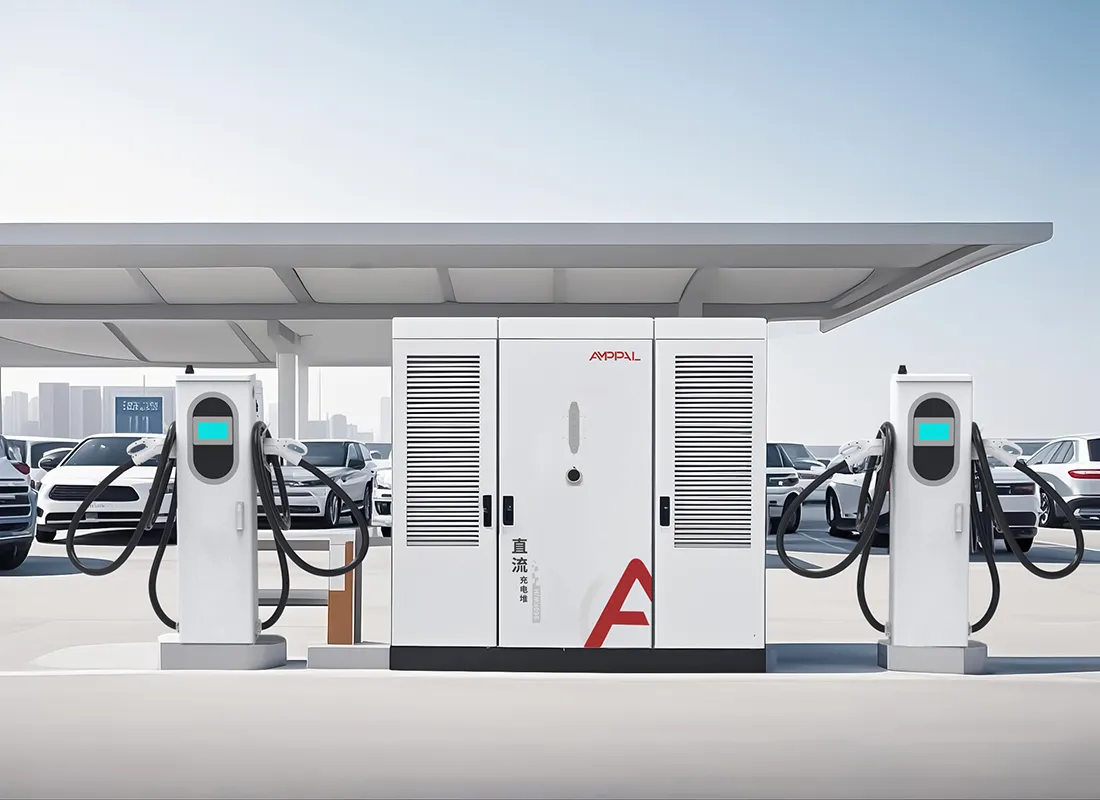

Böyük miqyaslı doldurma mərkəzləri üçün 960 kVt Maye ilə Soyudulmuş Yüksək Güclü EV Doldurma Stack

960 kVt gücündə bir yığın nə üçündür

AF-DC-960 bir növ sahəyə yönəldilmiş 960 kVt gücündə maye ilə soyudulmuş doldurma qurğusudur: yük maşınları, avtobuslar və yüksək güclü donanmaların sürətlə doldurulmalı olduğu meqavat sinifli mərkəz. Onun 2200 x 1800 x 1000 mm-lik şkafı 600A maye ilə soyudulmuş terminalları qidalandıran, hər biri tam cərəyan seanslarını həyata keçirə bilən 960 kVt güc hovuzuna malikdir. Bu miqyas öz xatirinə sürətlə bağlı deyil; söhbət 40 tonluq avtomobillərin qrafikə uyğun saxlanılmasından gedir.

Meqavat doldurma miqyası böyüdülmüş avtomobil şarj cihazı deyil. O, tikinti işlərini, şəbəkəyə qoşulmanı, soyutma qurğusunu və texniki xidmət planını dəyişir. Bu yığın həmin reallıq nəzərə alınmaqla qurulub və AMPPAL-ın öz meqavatlıq təcrübəsi - Səudiyyə Ərəbistanındakı NEOM yaşıl hidrogen layihəsi üçün 500 maye ilə soyudulmuş vahid - onun necə çatdırılmasını formalaşdırıb.

Bu gün bu güc sinfinə ehtiyacı olan saytlar erkəndir, lakin istiqamət həll olunur. AF-DC-960 bu istiqamət üçün aparatdır.

Meqavat saytlarının beş səbəbi AF-DC-960 ilə başlayır

960 kVt-lıq hovuz, bir terminalın bir yük maşınına 600 A-da xidmət göstərməsinə imkan verir, üç avtomobil isə hər biri 120 kVt enerji ilə doldurur, hamısı eyni kabinetdən.

600A maye ilə soyudulmuş terminallar, möhürlənmiş soyuducu dövrə sayəsində 40-90 dəqiqəlik yük maşını seansları üçün tam cərəyanı saxlayır.

Bu miqyasda səmərəlilik puldur: 960 kVt-da 94,5% ilə 92% arasındakı boşluq təqribən 24 kVt davamlı itkidir - istilik haqqı, qeyd deyil.

DC200-1000V çıxışı 400V mikroavtobusları və 800V yük maşınlarını əhatə edir, buna görə də hub bir avtomobil nəslinə bağlı deyil.

IP54 qoruyucu və -25°C-dən +50°C-dək işləmə, şkaf uzaq dəhliz sahələrində açıq quraşdırma üçün nəzərdə tutulmuşdur.

Layihə operatorlarına enerji uçotu və iş vaxtı müqavilələri üçün lazım olan hər terminal telemetriya ilə OCPP 1.6/2.0.

Texniki Spesifikasiyalar

960 kVt-ı əsaslandıran beş istifadə halı

40-90 dəqiqəlik dönmə pəncərələrinin iş məhdudiyyəti olduğu elektrik yük maşını anbarları.

Konteyner traktorları və terminal yük maşınlarını sabit qrafiklər üzrə hərəkət etdirən liman logistika meydançaları.

2027-2030 dəhliz proqramlarında meqavat yüklənməsi planlaşdırılan magistral super qovşaqlar.

Meqavat dərəcəli induksiyanın mövcud olduğu elektrik daşınması olan mədən və karxana sahələri.

NEOM nümunəsinə uyğun olaraq mərkəzi yüksək güclü doldurma blokuna ehtiyacı olan yaşıl hidrogen və sənaye layihələri.

Şəbəkə yemindən yük maşını akkumulyatoruna: 960 kVt yol

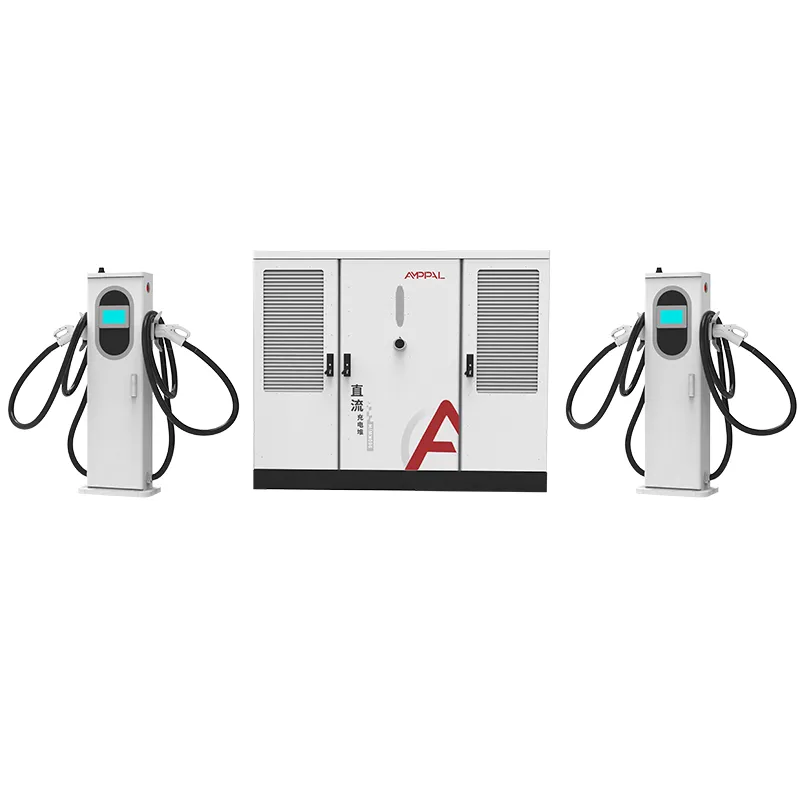

Güc AC380V±15% şkafın içinə, paralel modullar vasitəsilə bir DC avtobusuna və 8 terminala qədər axır. 960 kVt-lıq hovuz dinamik şəkildə bölünür: bir yük maşını istədiyi hər şeyi götürə bilər, dörd avtomobil isə minimumdan aşağı düşmədən qalanı paylaşır.

Şəbəkə tərəfi əksər layihələrin lazımınca qiymətləndirilmədiyi hissədir. Tam çıxışda giriş faza başına təxminən 1,460A çəkir, beləliklə, AF-DC-960 normal olaraq xüsusi transformatordan qidalanır, sahənin MV keçid qurğusu və qoruyucu koordinasiya yastıq tökülməzdən əvvəl hazırlanmışdır. Transformator tədqiqatı olmayan 960 kVt-lıq bir sahə, meqavat layihələrində gördüyümüz ən ümumi uğursuzluq rejimidir.

Avtomobil tərəfində, 600A maye terminalları yük maşınının BMS-si ilə danışıqlar aparır və akkumulyator azalana qədər cərəyanı saxlayır, bu da 40 dəqiqəlik nahar fasiləsini istifadəyə yararlı pəncərəyə çevirir.

Sertifikatlaşdırma və NEOM-Scale QA Standardı

CE, TUV, CB, CCC və UL sertifikatları AF-DC-960 ailəsini əhatə edir.

Hər bir şkaf 1000VDC izolyasiya müqaviməti və yerin davamlılığı testlərindən, üstəgəl 960 kVt-da 48 saatlıq tam yüklənmədən keçir.

Bağlayıcının dayanıqlığı 20.000 dövrədə nümunə götürülür və soyuducu dövrə 2x iş təzyiqində təzyiqlə sınaqdan keçirilir.

IEC 60529-a uyğun IP54 və IEC 61000-4-5-ə uyğun dalğalanma toxunulmazlığı toplu sınaq qeydindədir.

Layihə müqavilələri üçün AMPPAL hər partiya üzrə sınaq hesabatları verir və sorğu əsasında Yueqing fabrikində yoxlamanın şahidi olur.

NEOM maye ilə soyudulmuş qurğuları tədarük edən eyni QA xətti AF-DC-960 istehsal edir, beləliklə, yoxlama standartı artıq sahədə sübut olunub.

960 kVt şkafların tikintisi: səkkiz addım

2200 x 1800 x 1000 mm ölçülü korpus TRUMPF maşınlarında lazerlə kəsilir və CNC-də hazırlanır.

Şkaf açıq havada dayanıqlılıq üçün toz boya xəttindən keçir.

Güc modulları xüsusi DC xəttində uyğunlaşdırılmış dəstlərdə yığılır.

600A maye silahları möhürlənmiş soyuducu doldurulmuş təmiz skamyada qurulur.

Busbarlar və yüksək cərəyan kəmərləri fırlanma anı ilə idarə olunur; döngə təzyiqlə sınaqdan keçirilir.

FANUC robotları ağır modulları yerləşdirir.

Firmware və OCPP profilləri layihənin arxa hissəsinə ötürülür.

48 saatlıq yanma və 14 nöqtəli yoxlama, təhvil-təslim faylı üçün daxil edilmiş fotoşəkillərlə qutudan əvvəldir.

Meqavat Layihələri: Əvvəlcə nə doğru olmalıdır

Meqavat saytı satınalma deyil, layihədir. AF-DC-960 mənasını verməzdən əvvəl sizə üç şey lazımdır: təsdiqlənmiş 1MVA sinif şəbəkə bağlantısı, 24 ay ərzində faktiki olaraq meqavatt səviyyəli güc çəkəcək donanma və 2200 mm şkaf və onun transformatorunu daşıyan mülki plan.

Yalnız avtomobil saytı üçün almayın. 480 kVt-lıq stack mülki xərclərin bir hissəsi ilə sərnişin daşınmasına xidmət edir və 960 kVt-lıq şkaf illər ərzində öz reytinqindən aşağı işləyəcək. Enerji alqı-satqısı müqaviləniz meqavat seanslarının tələbatını ödəyə bilmirsə, onu almayın. Hər iki səhv ilk həftədə deyil, əməliyyatın ilk ilində özünü göstərir.

Donanma planı realdırsa, AF-DC-960 düzgün miqyasdır: o, 480 kVt gücündə mərkəzin qurulması və 18 aydan sonra onun yenidən qurulması kimi ümumi səhvdən qaçır. AMPPAL-ın layihə komandası sitat gətirməzdən əvvəl şəbəkə araşdırmasını və donanma proqnozunu nəzərdən keçirir və rəqəmlər 960 kVt-ı dəstəkləmirsə, yox deyəcək.

Track Record: NEOM, 200+ Stansiya, Bir Milyon Vahid

AMPPAL Səudiyyə Ərəbistanında NEOM yaşıl hidrogen layihəsi üçün 500 maye ilə soyudulmuş doldurma qurğusu tədarük etdi, bu miqyasda bir neçə təchizatçı tədarük etdi.

AMPPAL özü 480 kVt gücündə tam maye flaqman saytları da daxil olmaqla 200-dən çox doldurma stansiyasını idarə edir, buna görə də əməliyyat təcrübəsi dizaynı qidalandırır.

2024-cü ilə qədər bir milyondan çox doldurma qurğusu 40-dan çox ölkəyə ixrac edilib.

Layihə dəstəyi: şəbəkə tədqiqatının nəzərdən keçirilməsi, yastığın tərtibatı, istismara vermə planı və şahidi olan zavod yoxlaması.

EXW, FOB Ningbo və ya CIF şərtləri istismara vermə yolu ilə adlandırılmış layihə mühəndisi ilə.

2200 mm şkaf üçün logistika

2200 x 1800 x 1000 mm şkaf maye ilə soyudulan ailənin ən böyüyüdür və yayma çubuğu qaldırma nöqtələri olan ağır yük qutusunda gəmilər; terminal dəsti köpüklə örtülmüş, soyuducu ilə möhürlənmiş qutularda hərəkət edir.

40 futluq konteynerə bir AF-DC-960 yüklənir, sandıq döşəmə relslərinə bərkidilir; ümumi çəki hər dəstdə təxminən 2000-2400 kq işləyir və boşaltma üçün kran və ya yüksək tutumlu forklift lazımdır.

Sənədlər: kommersiya hesab-fakturası, qablaşdırma vərəqi, konosament, mənşə sertifikatı, partiyanın sınaq hesabatları. Sitat əsasında EXW, FOB Ningbo və ya CIF, layihə mərhələləri müqavilədə yazılmışdır.

Layihə Ölçüsündən Sonra Baxım: Ehtiyat hissələri, Soyuducu, İş vaxtı

2 illik zəmanət yığını, terminalları, modulları və soyuducu dövrəni əhatə edir, layihə müqaviləsində mövcud iş vaxtı hədəfləri və ilk ildə soyuducu dövrə üzrə yerdəki təlim daxildir.

Hər bir hub üçün ehtiyat modul və ehtiyat silah dəsti tövsiyə olunur və dəstlər 3-5 iş günü ərzində göndərilir.

Rüblük uzaqdan yoxlamalar soyuducu maye tendensiyalarını, modulun sağlamlığını və birləşdirici dövrələri əhatə edir.

6 aylıq xidmət yoxlama siyahısı beş dildə soyuducu səviyyəsini, şlanq sıxaclarını və silahın aşınmasını əhatə edir.

Adı çəkilən layihə mühəndisi istismara verilməsi və istismarın birinci ili ərzində hesabda qalır.

Meqavat-Sayt Əməliyyatları: Yanlış və Doğru

Səhv: Transformator və keçid qurğusu dizayn edilməzdən əvvəl yastığın tökülməsi. Sağda: Şəbəkə tədqiqatının arxasında tikinti işlərini ardıcıllıqla yerinə yetirin; 960 kVt giriş tələbi pad sxemini müəyyən edir.

Səhv: Avtomobil radiatoru kimi soyuducu dövrəni su ilə doldurmaq. Sağ: Yalnız AMPPAL-ın göstərdiyi dielektrik mayedən istifadə edin; su nasosun möhürlərini qırır.

Səhv: Saytın 400A xidmətində işləməsini gözləyirik. Sağ: Tam çıxışda hər bir faza üçün təqribən 1460A üçün yem ölçüsünü təyin edin və HMI giriş limitini faktiki əlaqənin altına qoyun.

Səhv: Şkafın qaldırıcı girişi olmayan alçaq bir anbarda quraşdırılması. Sağda: Kran dəhlizini tərk edin; 2200 mm şkaf xidmət üçün kran və ya yüksək tutumlu forklift girişinə ehtiyac duyur.

Səhv: Yük maşını seanslarını planlaşdırarkən tələb ödənişlərinə məhəl qoymamaq. Sağda: meqavat seanslarını şəbəkə zirvəsindən kənarlaşdırmaq üçün OCPP planlaşdırma pəncərəsindən istifadə edin.

Layihə menecerləri 960 kVt yerləşdirmə haqqında nə deyirlər

Sincan mədən dəhlizi üzrə layihə meneceri dedi ki, onların sahəsində meqavat sinifli induksiya 960 kVt-lıq stəkanı daşıma cədvəlinə uyğun gələn yeganə seçim etdi; Mülki podratçı üç həftə tez bitirdiyinə görə, onların əsas şikayəti iş vaxtı təzyiqi idi.

NEOM proqramı ilə tanış olan Səudiyyəli infrastruktur podratçısı AF-DC-960-ı logistik şəhər üçün donanma planına qarşı nəzərdən keçirdi. Onlar enerjinin uçotu üçün hər terminal telemetriyasını qiymətləndirdilər; Onların qeyd etdikləri boşluq, yerli elektrikçilərin AMPPAL-ın indi yerində təmin etdiyi soyuducu dövrə ilə bağlı bir həftəlik təlim keçməsi idi.

Hollandiyalı bir liman operatoru konteyner traktorlarına xidmət edən bir yığın ilə üç aylıq sınaq keçirdi. İş vaxtı 99,2% idi və birləşdiricilərin aşınması proqnoz daxilində qaldı; əməliyyat rəhbəri bildirib ki, yeganə məyusluq 7 düymlük ekranın meqavat miqyaslı bir aktiv üçün kiçik olmasıdır, baxmayaraq ki, layihənin idarə paneli hər halda real monitorinq edir. Sınaq məlumatları indi onların 2027 mərkəzi tenderini təmin edir.

Megavatt Layihəsi haqqında FAQ

S: AF-DC-960 avtomobilləri də doldura bilərmi?

A: Bəli, lakin yük maşınları və qovşaqlar üçün nəzərdə tutulub; yalnız avtomobil üçün nəzərdə tutulmuş saytlar üçün 480 kVt-lıq bir yığın tikinti işlərinin bir hissəsinə başa gəlir.

S: Neçə terminal işlədə bilər?

A: Planlayıcı tərəfindən prioritetləşdirilmiş 600A maye zolaqları ilə istənilən qarışıqda 8-ə qədər.

S: Mənə hansı transformator lazımdır?

A: Xüsusi 1MVA sinif transformator; tam çıxışda giriş AC380V-də faza başına təxminən 1,460A çəkir.

S: Çatdırılma nə qədərdir?

A: fond konfiqurasiyaları üçün 15-20 iş günü; layihə sifarişləri müqavilənin mərhələ təqviminə uyğundur.

S: Bu miqyasda soyuducuya qulluq fərqlidirmi?

A: Xeyr, döngə eyni möhürlənmiş dizayndır; altı aylıq səviyyə yoxlamaları və iki illik maye dəyişiklikləri tətbiq olunur.

S: 400V mikroavtobusu və 800V yük maşını eyni vaxtda doldura bilərmi?

A: Bəli, DC200-1000V hər ikisini əhatə edir; hər bir terminal öz gərginliyini və cərəyanını müzakirə edir, ona görə də qarışıq donanma hovuzu təmiz şəkildə paylaşır.

S: Hansı iş vaxtı üçün müqavilə bağlaya bilərik?

A: AMPPAL ehtiyat dəstlər və uzaqdan diaqnostika ilə dəstəklənən layihə müqavilələrində iş vaxtı hədəflərini sitat gətirir.

S: AMPPAL əvvəllər bu miqyasda göndərilibmi?

Cavab: Bəli — NEOM yaşıl hidrogen layihəsi üçün 500 maye ilə soyudulmuş qurğu və istismarda olan 200+ stansiya.
