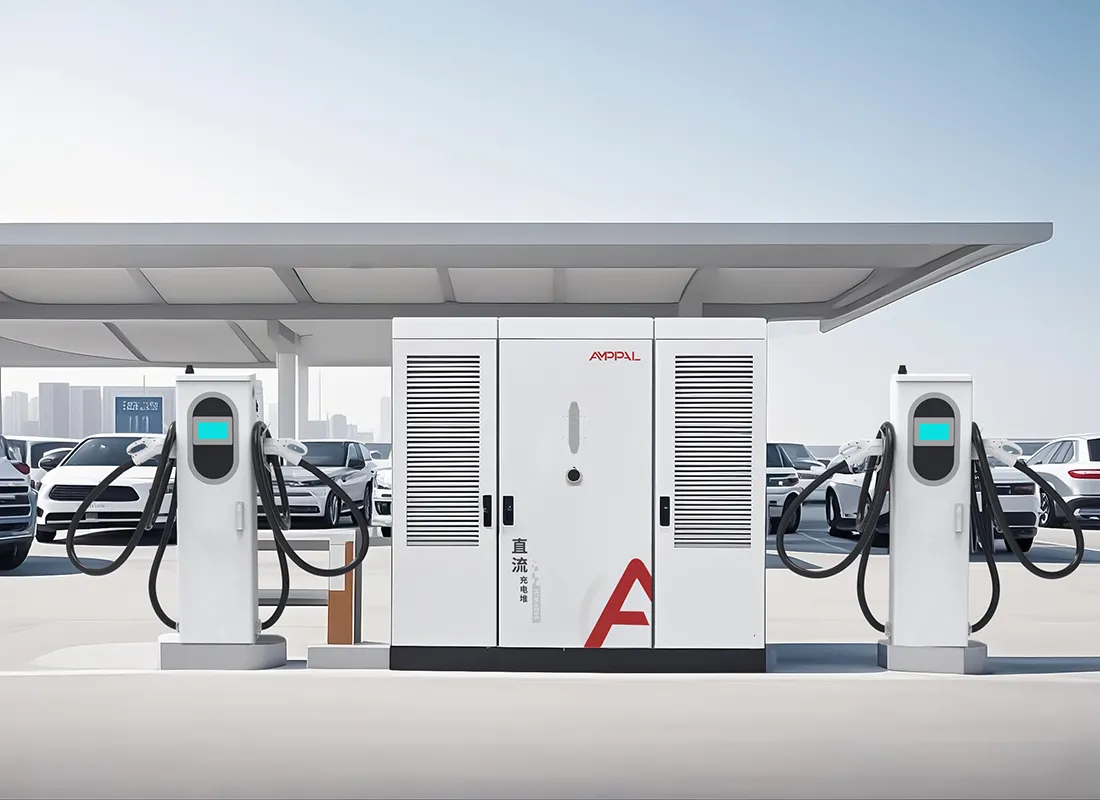

Ağır Yük Donanmaları üçün 600 kVt Maye Soyudulmuş Ultra Sürətli EV Doldurma Sistemi

AF-DC-600 nədir və nə siqnal verir

AF-DC-600 600 kVt gücündə maye ilə soyudulmuş doldurma qurğusudur, sənayenin nəinki indiki olduğu yerə uyğun gəlir. Onun 600A maye ilə soyudulmuş terminalları AMPPAL-ın özünün 2025-ci ilin aprelində Kanton Sərgisində təklif etdiyi konnektor həndəsəsini izləyir və bu təklif Beynəlxalq Elektrotexniki Komissiyanın (IEC) ekspertlərinin diqqətini çəkir.

Standart 60 kVt-dan daha çox 600 kVt-da vacibdir. Hər hansı bir istehsalçı böyük bir güc modulu qura bilər; Əsl sual bu gün sürücünün əlindəki tıxacın hələ də varisinin 2030-cu ildə qurduğu stansiyaya uyğun olub-olmayacağıdır. AMPPAL öz mühəndis çəkisini məhz həmin interfeys sualının arxasında qoymağı seçdi.

Bu yığın konkret nəticədir: 600 kVt güc hovuzu, 600A maye silahlar, OCPP 1.6/2.0 telemetriya və konnektor təkamülünün onilliyində sağ qalmaq üçün hazırlanmış interfeys.

Təklif əksər satıcıların atladığı fiziki təbəqəni əhatə edir: A istehsalçısının silahının B istehsalçısının stansiyası ilə uyğun olub-olmamasına qərar verən soyuducu armaturları və kontakt sxemi. Bu təbəqə olmadan, hər 600A yerləşdirmə yalnız öz brendinin xidmət edə biləcəyi bir adaya çevrilmək riski daşıyır.

Niyə 600 kVt-da Standart-Led Mühəndisliyi Vacibdir?

İnterfeysin uzunömürlülüyü: maye ilə soyudulmuş birləşdirici AMPPAL standart təklifinə əməl edir, buna görə də indi alınmış avadanlıq standart yetişdikcə uyğun olaraq qalır.

Hər terminaldan 600A davamlı çıxış, möhürlənmiş soyuducu loop tutan kabel və tapança ilə 45°C-dən aşağı.

600 kVt hovuz tutumu dörd 150 kVt sinif seansına və ya bir tam yük maşını yüklənməsinə xidmət edir; planlayıcı hər ikisini balanslaşdırır.

94,5% pik səmərəlilik və 480 kVt modellə eyni S2 sinifli şkafda IP54 mühafizəsi ehtiyat hissələri və təlimi asanlaşdırır.

Hər terminalda tam protokol əhatəsi - CCS1, CCS2, GB/T, CHAdeMO, NACS - beləliklə, bir yığın qarışıq bazarı əhatə edir.

Uzaqdan diaqnostika ilə OCPP 1.6/2.0, verilənlər modeli artıq qarşılıqlı fəaliyyət göstərdiyi üçün daha sadələşdirilmişdir.

Daha az güclənmə riski: standart yekunlaşdıqda, təklifə uyğun olaraq qurulmuş stansiyalar yeni silahlar və ya altlıqların yenidən işlənməsinə deyil, proqram təminatı yeniləmələrinə ehtiyac duyur.

Texniki Spesifikasiyalar

Bu gün kimə 600 kVta ehtiyac var (və kim tezdir)

800V yük maşınları və avtobusların gözlənilməz fasilələrlə gəldiyi ağır yüklü dəhliz stansiyaları.

İkinci transformator əlavə etmədən orta hesabla 150 kVt gücündə dörd avtomobilə xidmət etməli olan regional mərkəzlər.

40-90 dəqiqəlik nahar vaxtı ödəniş edən uzun məsafəli elektrik yük maşınları üçün anbarlar.

Donanması üçün 600A maye konnektorlarında standartlaşdırılan liman və logistika meydançaları.

IEC-ə uyğunlaşdırılmış maye-soyutma interfeysini qəbul edən ölkələrdə milli dəhliz pilotları.

Stack və Standart Birlikdə Necə İşləyir

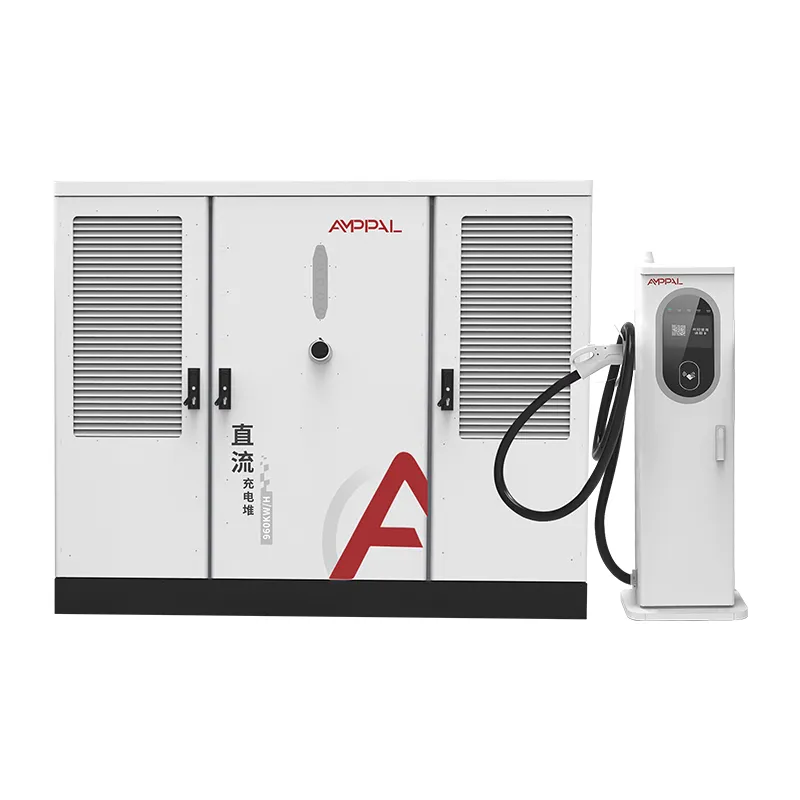

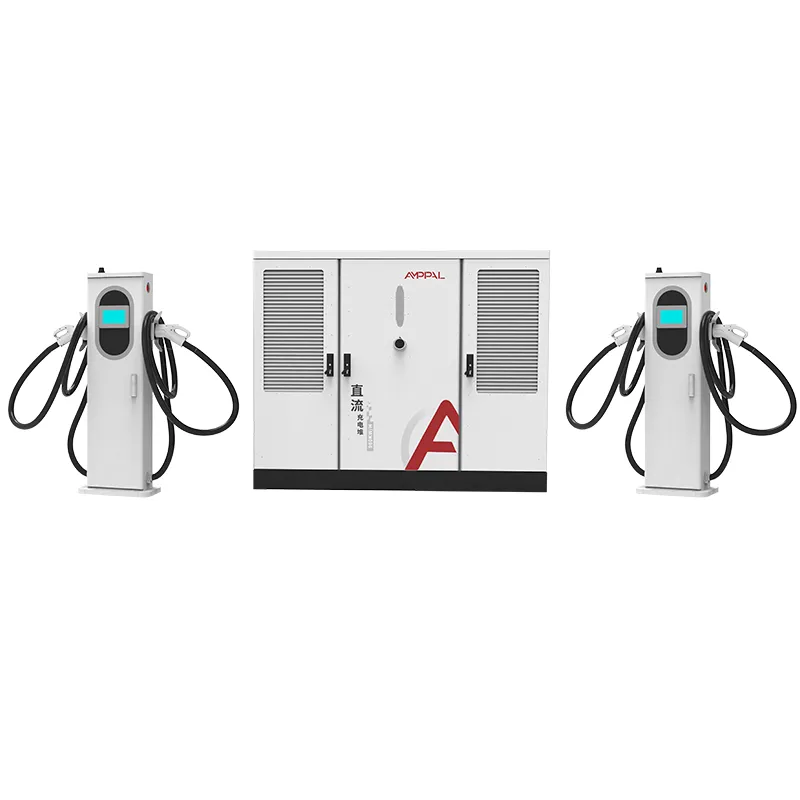

AF-DC-600, S2 ailəsinin qalan hissəsi ilə eyni arxitekturada işləyir: AC380V±15% giriş, bir DC avtobusunda 600kW güc modulu hovuzu və möhürlənmiş soyuducu dövrələri olan 600A maye ilə soyudulmuş terminallar. Planlayıcı hər bir terminala hovuz limitinə qədər tələb olunan cərəyan verir.

İnterfeys işi birləşdiricidə vacibdir, burada standart təklif kontakt düzümü, soyuducu qurğunun həndəsəsi və silah və avtomobil arasında əl sıxma ardıcıllığını müəyyən edir. Bu, 2026 yük maşınının 2031 stansiyasına qoşulmasına və hələ də təmiz danışıqlar aparmasına imkan verən hissədir. Hər bir terminal cari əl sıxma revizyonu ilə göndərilir və silahın proqram təminatı yığının qalan hissəsi kimi OCPP üzərindən yenilənir.

Telemetriya güc nəzarəti ilə eyni OCPP kanalından istifadə edir, beləliklə, arxa panel hər terminalda soyuducu suyun istiliyini, birləşdirici dövrələri və modulun sağlamlığını görür - IEC işçi qrupunun standartı təkmilləşdirmək üçün istifadə etdiyi məlumatları.

Sertifikatlardan başqa: AMPPAL Standart Təklifi

AF-DC-600 tam CE/TUV/CB/CCC/UL sertifikat dəsti ilə göndərilir və maye birləşdiricisi təklif olunan interfeys altında ayrıca sertifikatlaşdırılır.

Hər bir şkaf 1000VDC-də izolyasiya müqaviməti testini və torpaq davamlılığının yoxlanmasını təmizləyir.

600 kVt-lıq hovuz üzrə modul balansı zavodun yük bankında iki günlük tam yüklə yanma zamanı təsdiqlənir.

Silahın dözümlülüyü dəhliz vəzifəsi proqnozlarına uyğun ölçüdə 20,000 dövrəli nümunə götürmə testindən sonra həyata keçirilir.

Hər partiya üçün IP54 (IEC 60529) və dalğalanmaya qarşı müqavimət (IEC 61000-4-5) standartlarına uyğun olaraq girişdən qorunma təsdiqlənir.

Batch test hesabatları, yanma zamanı birləşdirici jurnalı da daxil olmaqla, cihazla birlikdə göndərilir.

AF-DC-600-ün arxasında səkkiz addım

S2-sinif korpus üçün polad təbəqə TRUMPF lazerlərində kəsilir, sonra CNC-də hazırlanır.

Şkaf tozla örtülmüş xarici görünüş alır.

Uyğun modul dəstləri xüsusi DC montaj xəttindən çıxır.

600A maye silahları təmiz skamyada yığılır və soyuducu həmin stansiyada möhürlənir.

Şinlər və qoşqular fırlanma anı ilə idarə olunur; soyuducu dövrə təzyiqlə sınaqdan keçirilir.

FANUC robotları modulların yerləşdirilməsini idarə edir.

Vahid mikroproqramla yüklənir və OCPP profiliniz arxa planınız üçün təyin edilib.

Yalnız iki günlük yanma və 14 ballıq yoxlamadan sonra kabinet qutuya salınır.

Erkən qəbul edən və ya sürətli izləyici: Siz hansısınız?

Əgər siz on ildir tikirsinizsə, AF-DC-600 alın: dəhlizlər, yük maşınları parkı və ya 600A maye interfeyslərində standartlaşdırılacaq milli şəbəkə. IEC tövsiyə firmaları işə düşdükdə ilkin standart avadanlıqların təkmilləşdirilməsinə ehtiyac olmayacaq və erkən həyata keçirən dəhliz şəbəkələri də əsas tələb gəlməmişdən əvvəl birləşdirici təchizatını kilidləyir.

Seanslarınız əsasən 250A-sinif olduqda bunu atlayın: 600kVt hovuz və 600A silah iş ehtiyaclarından baha başa gəlir və 240kW və ya 360kW yığın eyni gəliri qazanır. Şəbəkə bağlantısı 600 kVt-a davam edə bilməyəndə onu da keçin, çünki yığın öz reytinqindən aşağı işləyəcək.

Sürətli izləyici tipsinizsə, yekunlaşdırılmış IEC sənədlərini gözləmək müdafiə edilə bilər – lakin AF-DC-600 artıq AMPPAL-ın təklif etdiyi həndəsəni göndərir, buna görə də gözləməyə əsasən avadanlıq dəyişikliyi yox, kağız alınır.

Standartda Səsli Təchizatçının Seçilməsi

AMPPAL maye ilə soyudulmuş interfeys təklifini 2025-ci ilin aprelində Kanton Sərgisində təqdim etdi və qlobal maye soyutma standartı söhbətinin əsas iştirakçısıdır.

NEOM-un Səudiyyə Ərəbistanındakı yaşıl hidrogen layihəsi eyni istehsal xəttindən 500 maye ilə soyudulmuş qurğu götürdü.

Ehtiyat hissələri 15-20 iş günü ərzində zavodu tərk edir və minimum sifariş bir yığındır.

AMPPAL-ın öz şəbəkəsindəki 200-dən çox stansiya mühəndislik qrupuna konnektorun aşınması haqqında sahə məlumatı verir.

EXW, FOB Ningbo və ya CIF qiymətləri, istismara vermə müddətində qalan mühəndislə.

S2-Class Göndərmə: Yeşiklər, Boltlar və Sənədlər

1850 x 1850 x 1000 mm ölçülü AF-DC-600 şkafı möhkəmləndirilmiş faner qutuda, hər biri 600A maye terminalı ilə köpüklə örtülmüş, soyuducu ilə möhürlənmiş qutuda göndərilir.

40 futluq konteynerə iki terminal yükləyən bir yığın; sandıq döşəmə relslərinə bərkidilir və ümumi çəkisi dəst başına 1400-1600 kq-dır.

İxrac paketi EXW, FOB Ningbo və ya CIF şərtləri əsasında kommersiya fakturasını, qablaşdırma siyahısını, B/L, mənşə sertifikatını və hər partiya üzrə sınaq hesabatlarını daşıyır; Ningbodan Rotterdama dəniz daşımaları 32-38 gün davam edir və hava yükləri təcili tək vahidlər üçün bir seçimdir.

Two-Year Cover Built Around 600A Equipment

Zəmanət şkaf, terminallar, modullar və soyuducu dövrə üzrə 2 il müddətində davam edir, inkişaf edən standarta uyğun olaraq interfeys həndəsəsinin yenidən təsdiqlənməsi daxildir.

Soyuducu doldurma dəstləri və ehtiyat maye silahları 3-5 iş günü ərzində göndərilir.

Rüblük uzaqdan yoxlamalar soyuducu suyun temperaturu tendensiyalarını və birləşdirici dövrə saylarını izləyir.

Altı aylıq yoxlama vərəqi - soyuducu səviyyəsi, sıxaclar, silahın aşınması - beş dildə verilir.

Xüsusi WhatsApp xətti faylda olan seriya nömrələrinizlə sizi satış sonrası mühəndislə əlaqələndirir.

Yüksək cərəyan yığınlarının işlədilməsi: yanlış və doğru

Səhv: Başqa markanın hər hansı 600A konnektorunun AF-DC-600 silahı ilə uyğunlaşdığını fərz etsək. Sağ: Uyğun AMPPAL konnektorundan istifadə edin; əl sıxma və soyuducu qurğu xüsusi qısayol deyil, təklif olunan standarta uyğundur.

Səhv: 400A qiymətləndirilmiş şəbəkə yemində yığını tam 600 kVt-da işə salmaq. Sağ: HMI-də giriş limitini əlaqəyə uyğunlaşdırın; planlayıcı ona hörmət edir.

Səhv: Maye silahı hava tabancası kimi rəftar etmək və onu möhkəm bükmək. Sağda: onu dok çəngəlinə asın; sıx rulonlar soyuducu hortumunu bükür.

Səhv: Konnektor dövrünün qeydi atlanır. Sağda: Hər rübdə bir terminal üzrə dövr sayını nəzərdən keçirin; təxminən 10% dəqiqliklə silahın dəyişdirilməsini proqnozlaşdırır.

Səhv: OCPP versiyasını saytda yoxlamadan proqram təminatının yenilənməsi. Sağ: Əvvəlcə arxa profil profilini uyğunlaşdırın; yığın 1.6 və 2.0-ı dəstəkləyir, lakin onlar konfiqurasiyaya keçir.

Erkən 600 kVt yerləşdirmələrdən səslər

Türk avtomobil yolu operatoru sınaq dəhlizində 2025-ci ilin sentyabrında bir AF-DC-600 quraşdırdı. Onların mühəndislik meneceri, IEC-ə uyğunlaşdırılmış birləşdiricinin həlledici amil olduğunu söylədi, çünki əvvəlki 350 kVt sınaq onları bağlayan xüsusi bir fişdən istifadə etdi. Şikayət: istismara verilməsi 480 kVt S2-dən bir həftə daha uzun çəkdi, çünki şəbəkə operatoru əlavə mühafizə tədqiqatları istəyirdi. Onlar indi əks istiqamətdə ikinci bölməni planlaşdırırlar.

Norveçin elektrik yarımsarı dolduran deposu üç yük maşınının nahar vaxtı doldurulması üçün yığından istifadə edir. Dörd zolaqlı planlaşdırıcı balans müəyyən edildiyi kimi işlədi və yük maşınları hər biri təxminən 40 dəqiqə ərzində 20%-dən 80%-ə qədər yükləndi; sayt meneceri qeyd etdi ki, möhürlənmiş soyuducu dövrə onların gözlədikləri həftəlik su əlavələrinə deyil, altı ay ərzində bir səviyyəli yoxlamaya ehtiyac duyur.

Qazaxıstan dəhlizinin tərtibatçısı AMPPAL-ın təklifini təqdim etdiyi Kanton Sərgisindən dərhal sonra iki blok aldı. Onların CEO-su, standart töhfə verəndən satın almanın bir izləyicidən satın almaqdan daha təhlükəsiz olduğunu söylədi və ilk göndərilmədən əvvəl üçüncü bir vahid sifariş verdilər.

Standartlar haqqında FAQ: Səkkiz Düz Cavab

S: AMPPAL Kanton Sərgisində tam olaraq nə təklif etdi?

A: Konnektor həndəsəsini, soyuducu fitinqləri və əl sıxma protokolunu əhatə edən maye ilə soyudulmuş doldurma interfeysi standartı; IEC ekspertləri təklifə maraq göstəriblər.

S: AF-DC-600 müasir avtomobillərlə işləyirmi?

Cavab: Bəli, hər bir terminal CCS1, CCS2, GB/T, CHAdeMO və NACS-i dəstəkləyir, ona görə də bugünkü donanma normal şəkildə yüklənir.

S: IEC standartı yekunlaşdıqda nə dəyişir?

A: Ehtimal edilən proqram təminatı və sınaq yeniləmələri; Təklif olunan AMPPAL aparat həndəsəsi artıq məhsuldadır, ona görə də fiziki konnektor dəyişmir.

S: Bir yığın eyni anda dörd maşına xidmət edə bilərmi?

Cavab: Bəli, 600 kVt-lıq hovuz 8-ə qədər terminala bölünür, 600A maye zolaqlarına üstünlük verilir.

S: Quraşdırma şəbəkədən nə tələb edir?

A: AC380V±15% üç fazalı; tam çıxış faza başına təxminən 910A çəkir, buna görə də əksər saytlar transformator planlaşdırır.

S: Soyuducu toqquşma zamanı təhlükəsizdirmi?

A: Maye dielektrikdir və istifadə olunan həcmdə toksik deyildir və dövrə möhürlənir və təzyiqlə sınaqdan keçirilir.

S: Nə qədər tez çatdırılma ala bilərik?

Cavab: Depozit anbarların qurulması üçün ayrıldıqdan sonra təxminən üç-dörd həftə (15-20 iş günü).

S: Zəmanət gələcək standart yeniləmələri əhatə edirmi?

A: Mikroproqram yeniləmələri 2 il ərzində pulsuzdur və aparat həndəsəsi artıq təklif olunan standarta uyğun gəlir.
