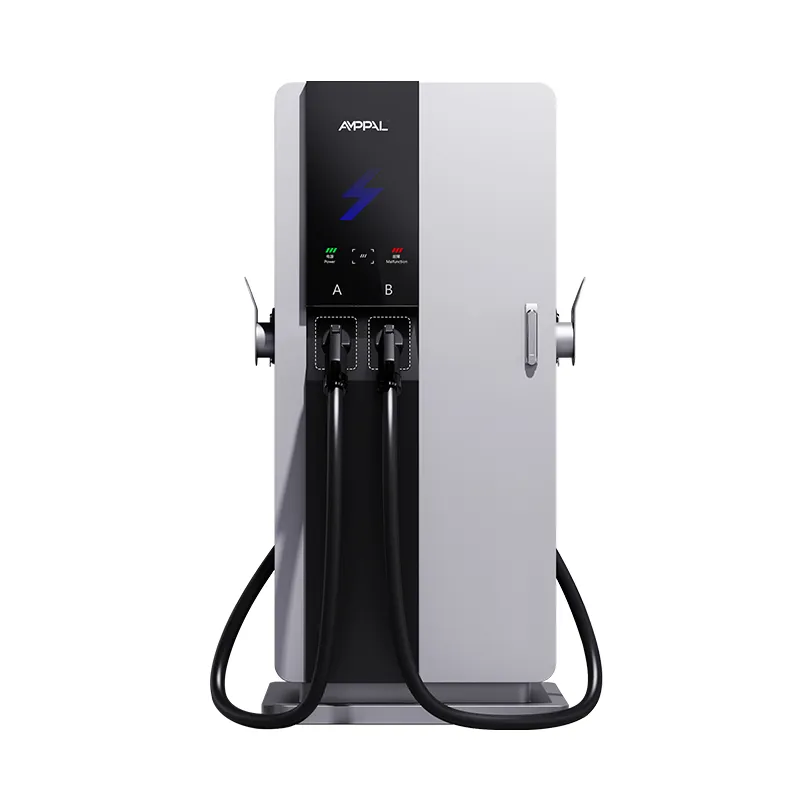

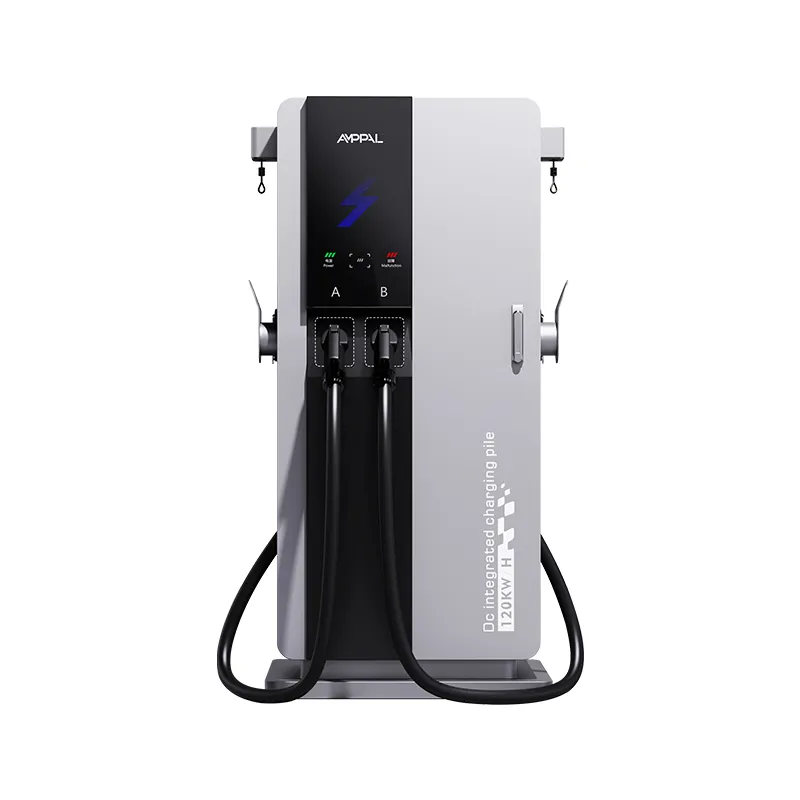

Donanmanın doldurulması üçün 60 kVt Ağıllı İnteqrasiya edilmiş DC EV Şarj Cihazı

750 × 550 mm: 60 kVt inteqrasiya edilmiş şarj cihazının arxasındakı iz hekayəsi

Sürətli şarj cihazlarının əksəriyyəti açıq torpaq üçün nəzərdə tutulmuşdur; bu avtomobil parkının kənarında qalan yer üçün nəzərdə tutulmuşdur. AF-DC-60-Y-B-O-3/4/5-H, 750 × 550 mm bazada 1700 mm hündürlüyündə dayanan inteqrasiya olunmuş 60 kVt DC qurğusudur - adi şkafın döşəmə sahəsinin təxminən üçdə birini. Bu fərq, bir saytın ümumiyyətlə sürətli şarjı qəbul edə bilməyəcəyinə qərar verir, çünki torpaq heç kimin büdcəyə qoymadığı xətt maddəsidir.

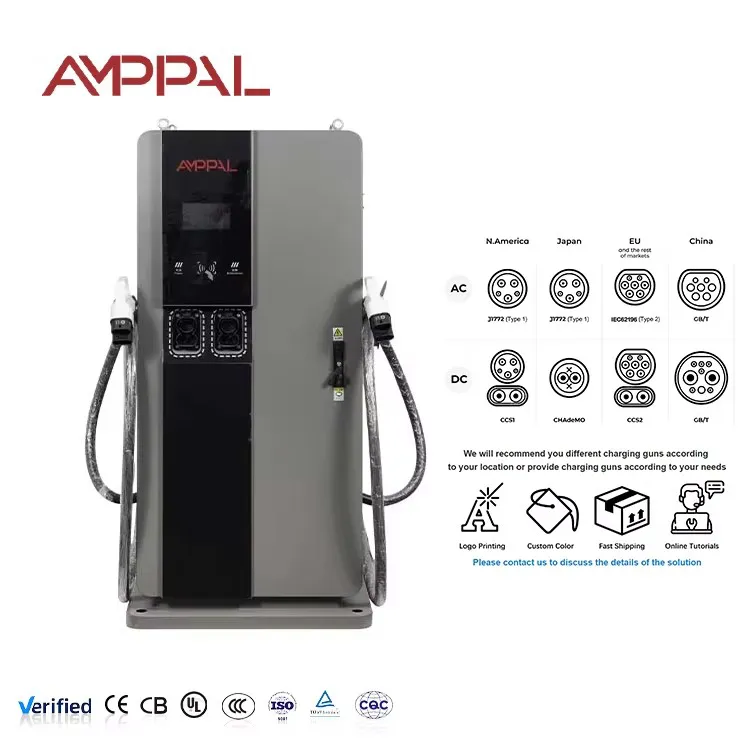

O, kiçik dəmir-beton yastiqciq üzərində quraşdırılır ki, bu da tikinti işlərini bir həftəlik layihə əvəzinə bir günlük işə çevirir. 7 düymlük sensor ekran HMI-ni idarə edir və korpus CCS1, CCS2, CHAdeMO, GB/T və NACS-ı dəstəkləyir, beləliklə, bir model əksər idxal bazarlarına xidmət edir.

İncə gövdələrin də qiyməti var: böyük ölçülü komponentlər üçün daha az yer var, buna görə də 3-Series ən yüksək güc diapazonu üçün deyil, 60 kVt üçün hazırlanmışdır.

Kabinet kiçiləndə nə qazanırsınız

0,41 m² baza: 750 × 550 mm mağaza qapısının, nasos adasının və ya dar dayanacaq yerinin yanında uyğun gəlir.

Daha kiçik plitə və daha az beton: təlimatdakı standart gücləndirilmiş yastıq tam avadanlıq plintini əvəz edir.

1700 mm hündürlük sensor ekranı və birləşdiricini əksər sürücülər üçün rahat əlçatan yerə qoyur.

Vahid başına bir pad o deməkdir ki, tələb artdıqca, tikinti işlərini təkrar etmədən bir-bir stend əlavə edə bilərsiniz.

İncə korpus kabel idarəsi, dayaqlar və gözləmə zolağı üçün eyni buxtada yer buraxır.

AC380V±15% daxilolma gərginliyin azalması və sürüşmənin ümumi olduğu kənd şəbəkələrinə dözür.

Texniki Spesifikasiyalar

AF-DC-60-Y-B-O-3/4/5-H-nin zavod spesifikasiyası tam göndərildiyi kimi.

Bu 60 kVt qurğunun uyğun olduğu və tam ölçülü bölmələrin uyğun olmadığı yerlərdə sıx yerlər

Rahat mağazanın ön tərəfləri: blok parkinq yeri yemədən qapının yanında oturur, kafeldən görünür.

20 körfəzin altında kiçik avtomobil dayanacaqları: bir və ya iki ədəd transformatorun təkmilləşdirilməsi olmadan mövcud 380V qidalanma tələbini ödəyir.

Yanacaqdoldurma məntəqəsinin küncləri: nazik qüllə nasos adası ilə sərhəd hasarının arasına uyğun gəlir.

Otel tərəfindəki lotlar: bir bölmə gecə qonaqlarına və gündüz ziyarətçilərinə eyni meydançadan xidmət göstərir.

Emalatxanalar və kiçik anbarlar: 60 kVt gücündə bir qüllə iş yerləri arasında, qapalı və ya örtük altında donanmanı doldurur.

1,7 metrlik qüllədən 60 kVt necə axır

Güc üç fazalı AC380V ilə daxil olur, düzəldilir və 200-1000VDC-yə çevrilir və avtomobilin gözlədiyi konnektor vasitəsilə çıxır. Qüllənin quruluşu güc modullarını aşağı, nəzarətçini orta hündürlükdə və 7 düymlük sensor ekranı göz səviyyəsində qoyur, bu da ağırlıq mərkəzini aşağı və interfeysi rahat saxlayır.

Soyutma yan girişlər vasitəsilə məcburi havadır. Qüllənin hündürlüyü hava axınına istiliyi modullardan uzaqlaşdıran uzun şaquli yol verir və ventilyatorlar yüklə rampa edir, beləliklə, boş dövrlər səssiz qalır. Mağazanın qarşısında göründüyündən daha vacib olan kiçik yerdə, çünki sürücülər və işçilər bütün sessiyanı bölmənin bir neçə metrliyində keçirirlər.

OCPP 1.6/2.0 hesabatı, uzaqdan diaqnostika və proqram təminatı yeniləmələri Ethernet, WiFi və ya 4G üzərində işləyir - bizim daha böyük bölmələrimizlə eyni arxa interfeys inteqrasiyası. Kompakt gövdə ilə dəyişənlər sırf fizikidir: daha az torpaq, daha az beton, saytın daha az pozulması.

Güzəşt üçün yer olmayan bir kabinetdə keyfiyyət yoxlanılır

Tam vahiddə CE və TUV tip təsdiqi; UL və CB hesabatları ixrac faylları üçün mövcuddur.

Korpusun üzərinə 96 saat duz səpin, bu vacibdir, çünki yığcam qurğular çox vaxt yol kənarına yaxın oturur.

Vibration testing on the module mounting, so delivery and rough-site handling do not loosen internal joints.

Seriya nömrəsinə bağlı loglarla 48 saat tam yükdə yanma.

Toxunma ekranı birbaşa günəş işığı altında və əlcəkli əllərlə oxuna bilər.

Modullar -30 ° C-dən + 55 ° C-ə qədər qiymətləndirilir; tam vahid -25°C-dən +50°C-dək müəyyən edilmişdir.

DC Xəttində Kompakt 3-Serialının yığılması

Addım 1. İncə korpus poladdan lazerlə kəsilib və FANUC xətlərində robotla qaynaqlanıb.

Addım 2. TRUMPF pres əyləcləri gövdəni qatlayır; toz örtük və müalicə edin.

Addım 3. Əsas lövhə, modul rəfi və kabel rakorları DC xəttinə quraşdırılmışdır.

Addım 4. 380V giriş bölməsi və dalğalanmadan qorunma fırlanma anı nəzarəti ilə təchiz edilmişdir.

Addım 5. Rektifikator modulları, sonra 7 düymlük HMI və stansiya nəzarətçisi quraşdırılır.

Addım 6. Hər bir vahid 60 kVt-da yüklə sınaqdan keçirilir və hər bir vahid üçün effektivlik qeydə alınır.

Addım 7. 48 saatlıq yanma dövrü müxtəlif yüklərdə seanslar edir.

Addım 8. Yekun yoxlama və qutu; zavod 2024-cü ilə qədər bir milyondan çox məhsul göndərdi.

Kompakt 60 kVt-lıq blok sizin lotunuza uyğundurmu? Əvvəlcə Bunu Oxuyun

Sayt fiziki cəhətdən sıx olduqda və ya kiçik başlamaq və tövlə-tövlə böyümək istədiyiniz zaman 3-Series seçin. 750 × 550 mm baza və tək panelli quraşdırma mülki xərcləri aşağı saxlayır və 60 kVt hələ də əksər sərnişin EV-ləri üçün bir saatdan az vaxt ərzində faydalı yük verir.

Artıq səxavətli yeriniz varsa və 150 ​​kVt-dan çox seanslar planlaşdırırsınızsa, onu keçin; daha böyük kabinet eyni pad işi üçün sizə daha çox boşluq verir. Saytınız AC380V ilə təmin edə bilmirsə, onu da atlayın, çünki bu bölmə həmin giriş sinfinə sabitlənib.

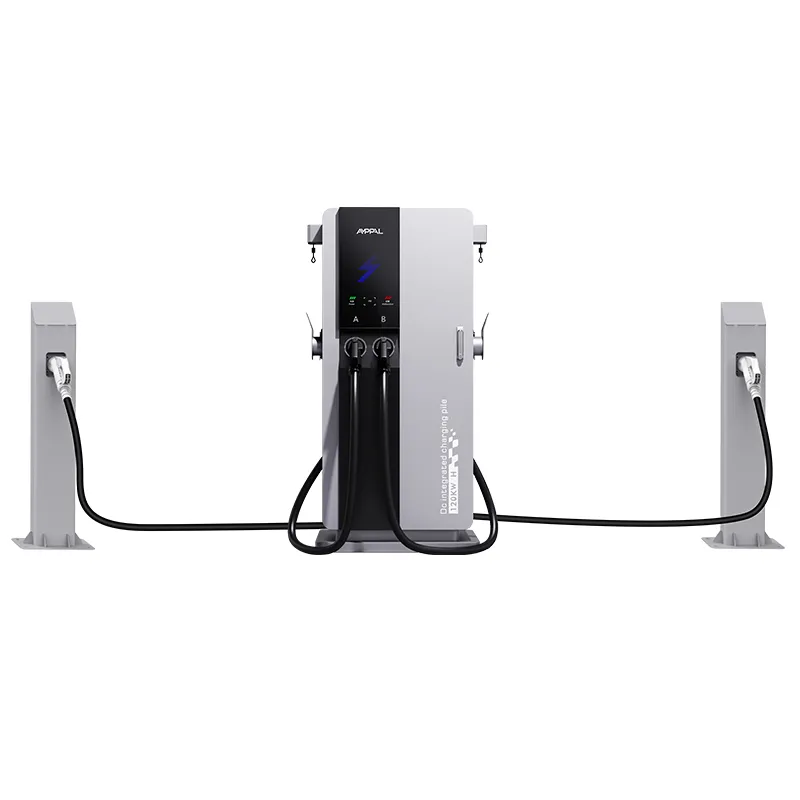

İki tüfəngli layout üçün adətən iki qülləni yan-yana quraşdıracaqsınız, bu da pad işini ikiqat artırır. Sifariş verməzdən əvvəl bunu tək əkiz silah şkafına qarşı çəkin.

Daha bir dürüstlük qeydi: 60 kVt gözəl iş gücüdür, lakin başlıq nömrəsi deyil. Əgər marketinqiniz qonşuluqdakı ən böyük vatdan asılıdırsa, yığcam 60 kVt sizə bu lovğalanma haqqını verməyəcək - bu sizə həqiqətən uyğun bir stansiya verir.

Niyə Dilerlər Kiçik Saytlar üçün AMPPAL-ın Kompakt Seriyasını Seçirlər

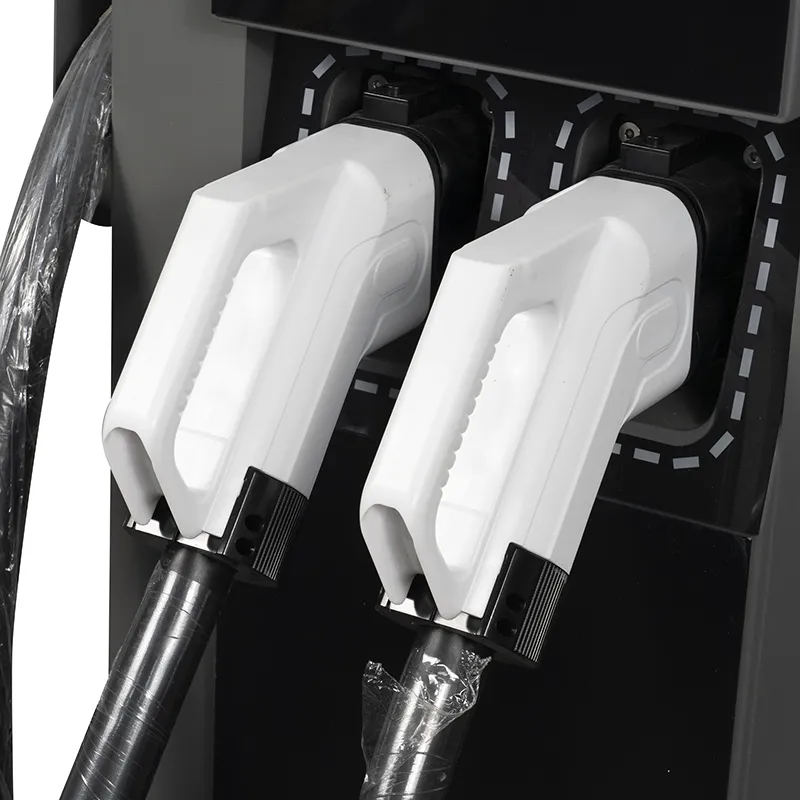

Bir SKU CCS1, CCS2, CHAdeMO, GB/T və NACS-ı əhatə edir, beləliklə, diler bir çox bazarlar üçün bir modeli saxlayır.

Rəsm təsdiq edildikdən sonra 15-20 iş günü çatdırılma; Bir konteynerdən MOQ.

Şkafda və sensor ekranlı işəsalma ekranında OEM/ODM markası, dilerinizin adı qapı lövhəsində çap olunub.

Kotirovka paketinə daxil olan CE, TUV, UL və CB sertifikatları.

200-dən çox stansiyanın özündə işləyən fabrikdən dəstək, cavablar real saytlarda əsaslandırılır.

Dar gövdə standart konteyner tarifləri ilə göndərilir, bu da kiçik sifarişlər üçün enmə xərclərini proqnozlaşdırıla bilən saxlayır.

Yığcam bölmə üçün sandıq ölçüləri və konteyner sayı

1700 mm-lik qüllə təxminən 1850 × 750 × 700 mm ölçülərində polad çərçivəli sandıqda, çəngəl cibləri və iki qaldırıcı qapağı ilə dik olaraq yüklənir. Bağlayıcı, kabel və ehtiyat qoruyucular qutunun içərisində yastıqlı aksesuar qutusunda hərəkət edir.

Vahid dar olduğundan, iki qutu bir neçə konfiqurasiyada 40 fut hündür kub konteynerin enini paylaşa bilər; yükləmə planı kotirovka ilə birlikdə göndərilir ki, say sifarişiniz üçün dəqiq olsun. İlk sınaq sifarişi üçün tək sandıq LCL yükü kimi xüsusi rəftar etmədən səyahət edir.

Şərtlər təyinat üçün FOB Ningbo və ya CIF-dir. Faktura, qablaşdırma vərəqi, konosament, mənşə sertifikatı və sınaq hesabatları yükləndikdən sonra 3 iş günü ərzində verilir.

Kompakt Quraşdırmalar üçün Satış Sonrası

Modulları, HMI-ni və güc mərhələsini əhatə edən 2 illik standart zəmanət.

Ehtiyat modullar və sensor ekranlar 5 iş günü ərzində çapraz göndərilir.

Arızalar və proqram təminatı yeniləmələri üçün OCPP üzərindən uzaqdan diaqnostika.

Kiçik saytlarda beton yastiqciq və torpaqlama üçün quraşdırma təlimatı.

Şaquli hava axını yolu üçün filtrin təmizlənməsi cədvəli.

Kompakt şarj cihazları ilə ümumi quraşdırma səhvləri

Səhv: təlimatdakı pad rəsmindən daha kiçik bir plitə tökmək. Sağda: quraşdırma təlimatında göstərilən möhkəmləndirmə və lövbər nümunəsinə əməl edin.

Səhv: qülləni arxa boşluq olmadan küncə sıxmaq. Sağda: qapıya giriş üçün təlimatda göstərilən xidmət yerini tərk edin.

Səhv: kabel rakorunun girişini bitmiş səviyyənin altına basdırmaq. Sağda: kəməri qeyd olunmuş mövqedə yastığın içərisinə qaldırın.

Səhv: 60 kVt-lıq bir qurğunun 30 çuxurlu lotu əhatə etdiyini fərz etsək. Sağda: real tələbin 4-6 stendinə bir vahid, əlavə olaraq marja planlaşdırın.

Səhv: cihazın sensor ekranı örtük olmadan günorta günəşinə baxacaq şəkildə quraşdırmaq. Sağ: oxunaqlı və sərin saxlamaq üçün HMI-ni birbaşa parıltıdan uzaqlaşdırın.

Kiçik Sayt Sahiblərinin Bir ildən Sonra Dedikləri

Ho Chi Minh City, Vyetnamdakı bir market sahibi 2025-ci ildə mağazanın qabağına bir ədəd qoydu. Plitə bir səhər töküldü və mağazanın piyada axını elektrik xərclərini ödəyir; şikayət ondan ibarətdir ki, sensor ekran tropik havada toz yığır, ona görə də həftədə bir quru parça ilə silirlər.

Keniyanın Nayrobi şəhərində kiçik bir otel qonaqlar üçün iki bölmə və sahibin çatdırılma furqonunu idarə edir. 1700 mm hündürlük çardağın altına asanlıqla oturur və dar baza dayanacaq yerini istifadəyə yararlı edir; menecer şarj cihazının OCPP-nin indi üçüncü tərəf platforması vasitəsilə idarə etdiyi otelin öz tablosuna məlumat verilməsini arzulayır.

İndoneziyanın Bali şəhərindəki bir restoran qrupu 2025-ci ildə avtomobil parkına girişin yanında bir bölmə əlavə etdi. Yastiqciq bir aydan az xidmət haqqına başa gəlir və sensor ekranda nahar menyusu göstərilir; yeganə narahatlıq körfəzin uzaq kənarında park edilmiş böyük ölçülü yolsuzluq avtomobilləri üçün kabel uzunluğudur.

Tez-tez verilən suallar: Məhdud yer üçün yığcam 60 kVt şarj cihazları

S: Cihaza nə qədər torpaq lazımdır?

A: A 750 × 550 mm base plus the clearance in the manual; the concrete pad is typically about a metre square.

S: NACS-i dəstəkləyirmi?

Cavab: Bəli, NACS CCS1, CCS2, CHAdeMO və GB/T ilə yanaşı beş birləşdirici variantdan biridir.

S: Bir yük maşını doldura bilərmi?

A: Əsasən sərnişin EV və furqonlar; ağır yük maşınları üçün daha yüksək gücə malik bir model istərdiniz.

S: Hansı giriş lazımdır?

A: AC380V±15% üç fazalı; avtomobil üçün 200-1000VDC-yə çevrilir.

S: Transformator lazımdırmı?

Cavab: Yalnız saytınızda 380V qidalanma yoxdursa; 380V bazarlarında əksər kiçik ticarət saytları birbaşa əlaqə saxlayır.

S: Quraşdırma nə qədər vaxt aparır?

Cavab: Yastıq, lövbərlər, boru kəməri və yerləşdirmə — əksər saytlar iki gün ərzində doldurulur.

S: Zəmanət nədir?

A: Sensor ekranı da daxil olmaqla tam qurğuda 2 il standart.

S: İki vahid bir açarı paylaşa bilərmi?

Cavab: Onlar məbləğ üçün ölçülü bir qidalandırıcı paylaşa bilərlər, lakin hər bir vahidin hələ də öz qoruyucu cihazı lazımdır.

S: Qüllənin örtüyə və ya sığınacağa ehtiyacı varmı?

A: Xeyr, o, IP54-dür və açıq havada istifadə üçün nəzərdə tutulmuşdur; çardaq maşın üçün deyil, sürücünün rahatlığı üçündür.
