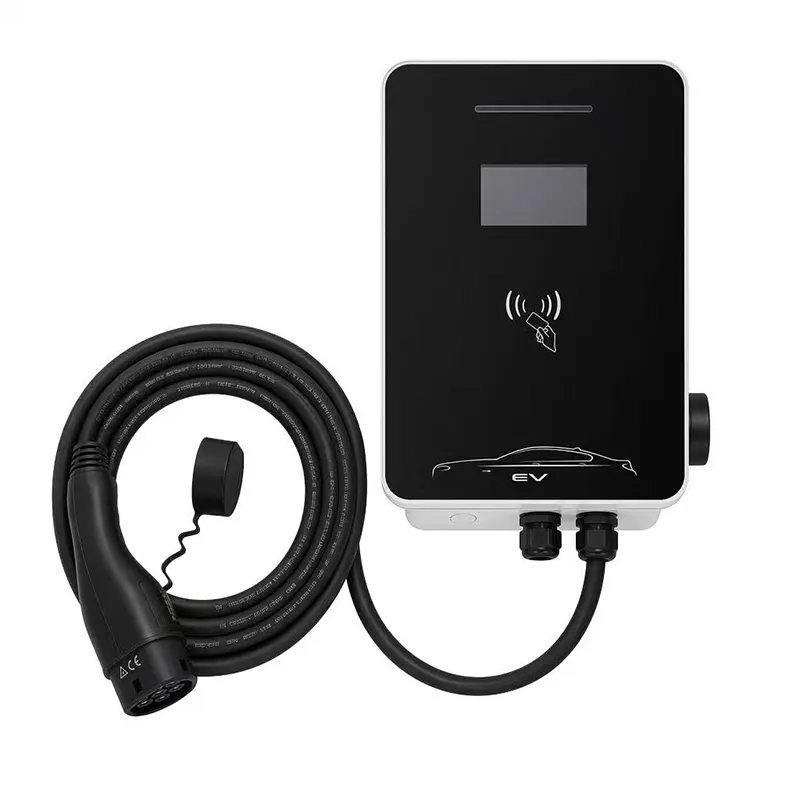

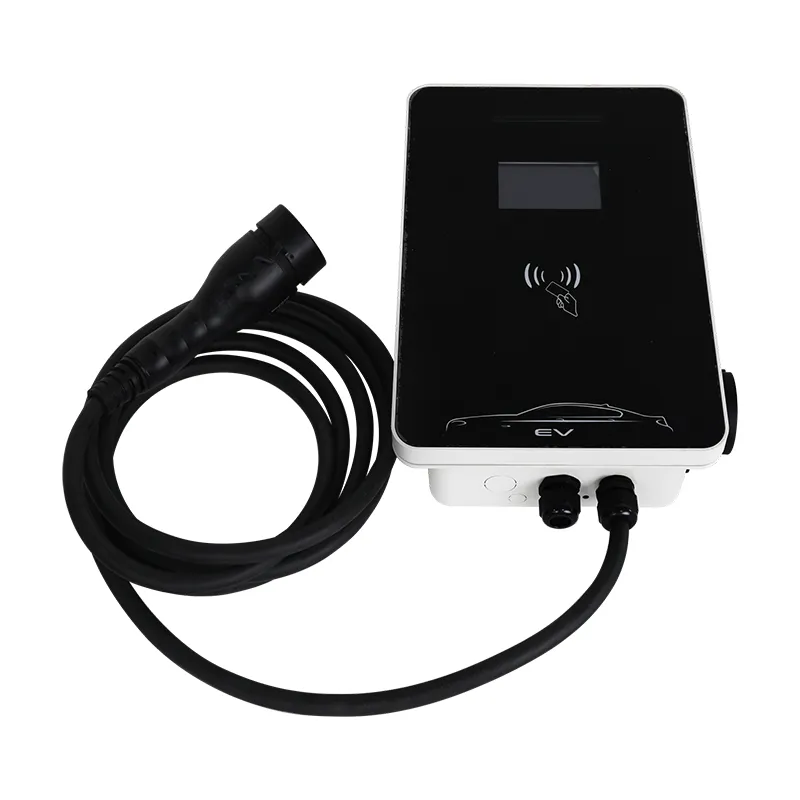

Yaşayış və iş yerlərinin doldurulması üçün 11 kVt AC Wallbox EV şarj cihazı

Üç Fazalı 11kVt: Köhnə Binalara Uyğun Sakit Təkmilləşdirmə

Yaşayış və iş yerlərinin doldurulması üçün 11 kVt AC Wallbox EV Şarj cihazı küçə transformatoruna toxunmadan köhnə binaya əlavə edə biləcəyiniz ən böyük gücdür.

Hər bir fazada 16A-da üç fazalı 380V təchizatı bir fazalı 7 kVt qurğudan daha az cərəyan çəkərkən 11 kVt verir. Bu əks-intuitiv fakt bu RZ stansiyasının bütün hekayəsidir.

1970-ci illərin yaşayış bloku, kiçik bir emalatxana və ya ferma binası üçün üç fazalı gücü əlavə etmək çox vaxt bir fazalı yemi təkmilləşdirməkdən daha asandır - çünki fazalar artıq oradadır və gözləyir.

Bu səhifə həmin yenidənqurma yolu haqqındadır: 11kVt RZ-nin nəyə ehtiyacı var, elektrikçiniz nəyi yoxlayır və üç faza həqiqətən bir fazadan nə vaxt keçib.

Niyə Faza başına 16A Şəbəkəyə Hədiyyədir?

380V üç fazada 11kVt hər bir faza yalnız 16A-ya bərabərdir. Bir fazalı 7 kVt şarj cihazı bir fazada 32A çəkir - bir teldə iki dəfə cərəyan.

Kabelləri qızdıran, açarları gərginləşdirən və gərginlikləri salan güc deyil, cərəyandır. Üç fazaya 11 kVt paylanması naqil başına yükü azaldır, buna görə də bir çox kommunal xidmətlər daha böyük bir fazalı çəkilişdən imtina etdikləri halda üç fazalı AC doldurulmasını təsdiqləyir.

Praktikada bu o deməkdir: 16A üç fazalı dövrə çox vaxt köhnə binalarda mövcuddur (sobalar, su qızdırıcıları, atelye maşınları) və ona şarj cihazını əlavə etmək ehtiyat açar mövqeyindən başqa bir şey tələb edə bilməz.

Bu da baş boşluğunu buraxır. Bina sonradan günəş enerjisi və ya ikinci şarj cihazı əlavə edərsə, üç fazalı lövhə onu kabel çəkmədən udur.

Köhnə Dağıtım Şurasının yenidən qurulması nələri əhatə edir

Elektrikçiniz qısa bir yoxlama siyahısı hazırlayır: binanın həqiqətən üç fazalı olduğunu təsdiqləyin (daxil olan təchizatında dörd tel - üç faza və neytral), hər bir faza üçün mövcud yükü ölçün və RCD ilə 16A və ya 20A açar üçün ehtiyat DIN mövqeyini tapın.

Əksər təkmilləşdirmələrdə şarj cihazının küçəyə yeni kabelə ehtiyacı yoxdur - sadəcə lövhədən stansiyaya qədər 5x2,5 mm2 qaçış, qarajın divarı üçün qısa, ucuz çəkilişdir.

Bina yalnız bir fazalıdırsa, dürüst cavab 11 kVt RZ-nin yanlış məhsul olmasıdır. Üç fazalı sayğacın yenilənməsini maliyyələşdirməyə hazır deyilsinizsə, 7 kVt gücündə bir fazalı stansiya düzgündür - bu xərclər ölkəyə görə çox dəyişir.

Yoxlama sənədlərini sadə saxlamaq üçün biz hər bir stansiyanı elektrikçi üçün konfiqurasiya stikeri ilə göndəririk (sındırıcının reytinqi, fırlanma momenti dəyərləri, RCD növü).

Texniki Spesifikasiyalar

Tək fazalı və üç fazalı: Çox bayraqlı riyaziyyat

Hər birində iki şarj yuvası olan iki binanı müqayisə edin.

A binasında iki təkfazalı 7 kVt stansiya istifadə olunur: bir fazada cəmi 64A (və ya əl ilə bölünmüş), iki 32A açar və kiçik transformatorda faza balansının pozulması riski.

B binası iki üç fazalı 11 kVt stansiyadan istifadə edir: hər faza üçün cəmi 32A, dizaynla balanslaşdırılmışdır və hər bir körfəz 11 kVt tutumlu avtomobili 7 kVt-a nisbətən təxminən 60% daha sürətli doldurur.

Dönmə nöqtəsi sadədir: iki və ya daha çox körfəz planlaşdırırsınızsa - və ya 11 kVt avtomobilə xidmət etməli olan bir körfəz - üç faza tutum və balansda qalib gəlir. Bir yuva, bir fazalı təchizatı: tək fazalı qalın.

Sürət kontekstində 11 kVt 60 kVt/saat batareyanı təxminən 3,5 saat ərzində 20%-dən 80%-ə qədər doldurur - atelyedə və ya depoda gündüz dövriyyəsi üçün kifayət qədər sürətli.

11kVt Üç Fazanın Düzgün Cavab Olduğu Saytlar

1) Üç fazalı lövhəli mənzil blokları və HOA qarajları - bir stansiya ardıcıl olaraq bir çox sakinə xidmət göstərir. 2) 3-5 EV-li kiçik emalatxanalar və depolar - mikroavtobuslar və çatdırılma maşınları marşrutlar arasında ödəniş alır. 3) 380V kənd təsərrüfatı təchizatı ilə təsərrüfatlar və kənd mülkləri. 4) Üç fazalı mətbəxləri olan otellər və B&B-lər - eyni lövhə bir gecədə şarj cihazını qidalandırır. 5) Günəş enerjisini planlaşdıran hər hansı bir sayt - təbii olaraq üç fazalı inverterlərlə üç fazalı şarj cütləri.

Ümumi mövzu: üç faza artıq mövcuddur. Belə olduqda, 11 kVt bir fazalı 7 kVt-dan çox az başa gəlir və uyğun avtomobillər üçün doldurma sürətini iki dəfə artırır.

Uyğunluq və Doğrulama Prosesi

Uyğunluq IEC 61851-1:2017 Mode 3 testinə əsaslanır və buna qarşı CE işarəsi verilir.

Test tərəfindən təsdiqlənmiş IP54 giriş mühafizəsi; -20C-dən +50C-yə qədər işləmə.

100% istehsal testi: torpaq davamlılığı, 500V DC izolyasiyası, 1.5kV dielektrik dayanıqlılıq.

Hər bir dizayn işindən nümunə vahidləri 96 saat ərzində duz səpilir və konstruksiya imzalanmadan əvvəl kontaktor yarım milyon dəfə dövrələnir.

OCPP 1.6J uyğunluğu göndərilməzdən əvvəl bir neçə əsas arxa tərəfə qarşı yoxlanılıb.

Zavod sertifikatları CE, TUV, CB və UL, xarici xəbərdar edilmiş orqanlar tərəfindən yoxlanılır.

RZ Stansiyasının qurulması: 8 Mərhələli Zavod axını

1) Avtomatlaşdırılmış optik yoxlama və konformal örtüklü SMT lövhələri. 2) Güc bölməsi - üç fazalı kontaktor dəsti, sayğac interfeysi, OCPP nəzarətçisi - simli və fırlanma momenti ilə yoxlanılır. 3) Korpus yığımı, sifariş verildiyi təqdirdə ekran cibi quraşdırılır. 4) Fırlanma momenti ilə idarə olunan bezlər vasitəsilə 5m Tip 2 kabel. 5) Real üç fazalı yük və OCPP əl sıxması daxil olmaqla canlı funksional test. 6) Yüksək qazan təhlükəsizlik testi. 7) Serial markalanması və proqram təminatının konfiqurasiyası. 8) Quraşdırma dəsti və elektrikçinin konfiqurasiya etiketi ilə qutuda; Partiya başına 24 saat yanma nümunəsi.

Yueqing zavodu (Zhejiang) AC və DC xətlərini ayrıca işləyir; təbəqə metal FANUC (Şanxay) və TRUMPF (Almaniya) tərəfdaşları ilə qurulmuş robot hüceyrələrindən gəlir. İllik gücü bir milyon ədədi ötür.

Təkmilləşdirmə sifarişləri üçün göndərilməzdən əvvəl ölkənizin şəbəkə kodu üçün proqram təminatını əvvəlcədən təyin edə bilərik - satış əlaqəsinə cihazın hara getdiyini bildirin.

Sifariş verməzdən əvvəl: Lövhəni, Sayğacınızı və Kabelinizi yoxlayın

Üç yoxlama 11 kVt RZ-nin bir günlük quraşdırma, yoxsa layihə olduğuna qərar verir: 1) Sayğacın və ya lövhənin üç fazası varmı? 2) A və ya B tipli RCD, 30 mA üçün yer olan ehtiyat açar mövqeyi varmı? 3) 2,5 mm2-də bortdan dayanacaqa qədər olan məsafə təxminən 30 m-dən azdırmı (daha uzun qaçışlar üçün 4 mm2 lazımdır)?

Əgər üçü də bəlidirsə, siz mövcud olan ən asan yüksək güclü AC quraşdırmasına baxırsınız. Birincisi yoxsa, dayandırın - bir fazalı qurğu alın.

Maşın tərəfini unutma. Stansiya 11 kVt-a hazırdır, lakin avtomobiliniz 11 kVt-da üç fazalı AC qəbul etməlidir. Çoxları bunu edir; Yalnız 7 kVt olan avtomobillər sadəcə bir fazada 7 kVt-da enerji doldurur - stansiya bunu avtomatik idarə edir.

Bizə lövhənin şəklini e-poçtla göndərməyi təklif edirik; Mühəndislərimiz bir iş günü ərzində bəli/xeyr və kəsici tövsiyə ilə cavab verirlər.

Niyə Gücləndirmə və Çox Vahid Saytlar üçün AMPPAL

Zhejiang Anfu Yeni Enerji Texnologiyası 2014-cü ildən Yueqing şəhərində 260 işçi heyəti ilə aşağı gərginlikli və doldurma avadanlığı istehsal edir.

İstehsal sifarişin təsdiqindən sonra 15-20 iş günü davam edir. Əvvəlcə paylama lövhənizlə sınaqdan keçirmək üçün bir vahidə ehtiyacınız varmı? Nümunələr 3-5 günə uçur.

100 ədəddən biz loqo, kabel, ekran və korpusun rəngini fərdiləşdiririk və ölkənizin təchizat konfiqurasiyası üçün proqram təminatını əvvəlcədən təyin edirik.

Şəbəkə təsdiqləmə sənədləri: CE bəyannaməsi, IEC test hesabatı, təlimat, zavod yoxlama sertifikatı.

Avadanlıqlarımız 40-dan çox bazarda fəaliyyət göstərir və qrupun 200-dən çox öz stansiyaları fəaliyyət göstərir.

1 vahid sınaq MOQ; 20 vahiddən həcm səviyyələri.

İxrac üçün Üç Fazalı Stansiyanın qablaşdırılması

11 kVt RZ 460 x 340 x 200 mm karton qutuda göndərilir, ümumi çəkisi təxminən 8,5 kq - əlavə çəki üç fazalı kontaktor dəstidir. Hava daşımaları 1-10 ədəd; Avropaya 5-7 gün ərzində kuryer palet xidməti ilə 24 palet daşınır.

20 futluq bir konteynerdə təxminən 480 ədəd gözləyin, palet başına 20 karton qutuya qoyulur və bükülür.

Ticarət şərtləri FOB Ningbo və ya Şanxayda EXW və CIF mövcuddur. Sənəd işləri kommersiya fakturası, qablaşdırma siyahısı, CE bəyannaməsi və mənşə sertifikatını əhatə edir; L/C və ya D/P ilə ödəniş.

Zəmanət və Texniki Dəstək Şərtləri

İstehsal qüsurlarına 2 il zəmanət; kommersiya saytlarına üstünlük verilir.

Ehtiyat hissələri (OCPP kontroller, kontaktor dəsti, ekran, kabel) 7 iş günü ərzində göndərilir.

Pulsuz uzaqdan dəstək: bizim mühəndislərimiz bir iş günü ərzində cavab verərək foto və ya video ilə təmir zamanı elektrikçinizi gəzdirirlər.

Firmware yeniləmələri və konfiqurasiya yardımı zəmanət müddətinə daxildir.

Sahədə ixtisaslı elektrikçiyə ehtiyacı olan yenidənqurma layihələri üçün biz Almaniya, Fransa və BƏƏ-dəki xidmət tərəfdaşları vasitəsilə işləyirik.

Edilməli və edilməməli olanları təkmilləşdirin

Yanlış: binanın üç fazalı olduğunu fərz etmək, çünki üç qoruyucu var. Sağda: bir faza testi ilə sayğacda yoxlayın və ya kommunal xidmətdən soruşun - üç qoruyucu bir fazalı bölünmə ola bilər.

Səhv: sınaq və səhv yolu ilə mərhələləri balanslaşdırmaq. Sağda: elektrikçiyə hər bir faza yükünü ölçün və şarj cihazını ən az yüklənmiş dəstə təyin edin.

Səhv: 1,5 mm2 naqilli 20A kəsicidən istifadə. Sağda: kabelin en kəsiyini axın uzunluğuna uyğunlaşdırın - 2,5 mm2 30 m-dən aşağı, 4 mm2 kənarda.

Səhv: təchizat kabelini qapı və ya avtomobil yolu boyunca yönləndirmək. Sağda: kanalı divar boyunca bölməyə aparın.

Səhv: RCD növünə məhəl qoyulmur. Sağda: A və ya B tipinə uyğun, 30 mA, konfiqurasiya stikerinə görə - stansiyanın DC sızma sensoru bunu qəbul edir.

Üç Fazalı Saytlardan Sahə Hesabatları

Bolqarıstanın Sofiya şəhərindəki HOA mənzili 1970-ci illərin blokunun üç fazalı lövhəsinə bir 11 kVt RZ əlavə etdi. İyirmi bir ailə stansiyanı OCPP backend-in RFID cədvəli vasitəsilə paylaşır; lövhəyə bir ehtiyat açar mövqeyi lazım idi və başqa heç nə lazım idi. Xəzinədarın qeydi: birinci elektrikçi panelin tam dəyişdirilməsini sitat gətirdi, ikincisi isə ehtiyat DIN yuvasını tapdı - fərq hardware deyil, bilik idi.

Polşanın Krakov şəhərində kuryer anbar meneceri 12 çatdırılma furqonu üçün üç ədəd idarə edir. Gündüz dövriyyəsi əsas məqamdır: mikroavtobuslar marşrutlar arasında 3,5 saat yük fırlanır və 11 kVt buna uyğun gəlir. Onun şikayəti: sabit kabel 5 m-dir və bir dayanacaq sırasına uzatma kabeli lazım idi, çünki biz onları göndərmirik.

Almaniyanın Aşağı Saksoniya bölgəsindəki bir təsərrüfat kooperativi taxıl qurutma maşınları ilə paylaşılan kənd təsərrüfatı 380V təchizatından iki stansiyanı gücləndirir. Fazalar işləyir, çünki zirvələri payızda quruyur və qışda zirvələri doldurur - onlar heç vaxt üst-üstə düşmür. Onların kiçik narahatlığı: kooperativin Wi-Fi ayrı bir binada yerləşdiyi üçün qış proqram təminatının planlaşdırılması bir gün çəkən uzaqdan yeniləməyə ehtiyacı var idi.

Üç Fazalı Suallar, Düz Cavablar

S: Mənim avtomobilim yalnız bir fazalı 7 kVt-da doldurulur. 11 kVt boş yerə sərf olunur?

A: Stansiya uyğunlaşır və 7 kVt verir; növbəti avtomobiliniz üçün üç fazalı yolu saxlayırsınız.

S: Bunu üç fazalı təchizatı olmadan quraşdıra bilərəmmi?

A: Xeyr - 380VAC üç faza lazımdır; birfazalı saytlar üçün 7kW RZ seçin.

S: 11 kVt-a kommunal icazə lazımdırmı?

A: Adətən hər faza üçün 16A deyil, distribyutorunuzla təsdiqləyin; bir sıra ölkələr 11 kVt-a qədər AC şarj cihazlarını bildirişdən azad edir.

S: 11 kVt nə qədər sürətlə doldurulur?

A: Saatda təxminən 60 km məsafə; 60 kWh batareya təxminən 3,5 saat ərzində 20% -dən 80% -ə qədər işləyir.

S: Ekranı sonra əlavə etmək olar?

A: Bu zavod variantıdır; onu cihazla birlikdə sifariş edin, çünki ekran cibini yenidən təchiz etmək praktiki deyil.

S: Bəs binanın fazaları balanssızdırsa?

A: Backend seansları planlaşdıra bilər və elektrikçi şarj cihazını ən az yüklənmiş faza dəstinə qoşa bilər.

S: Köhnə naqillərdə faza başına 16A çətindir?

A: Xeyr - 16A standart tikinti təcrübəsidir; daha riskli çəkiliş 32A bir fazalıdır, bu qurğunun dizaynı ilə qarşısını alır.

S: Mənə yeni sayğac lazımdırmı?

A: Adətən yox; sayğacınızda üç fazalı registr yoxdursa, kommunal xidmət onu dəyişdirir - bir neçə Aİ ölkəsində pulsuzdur.
