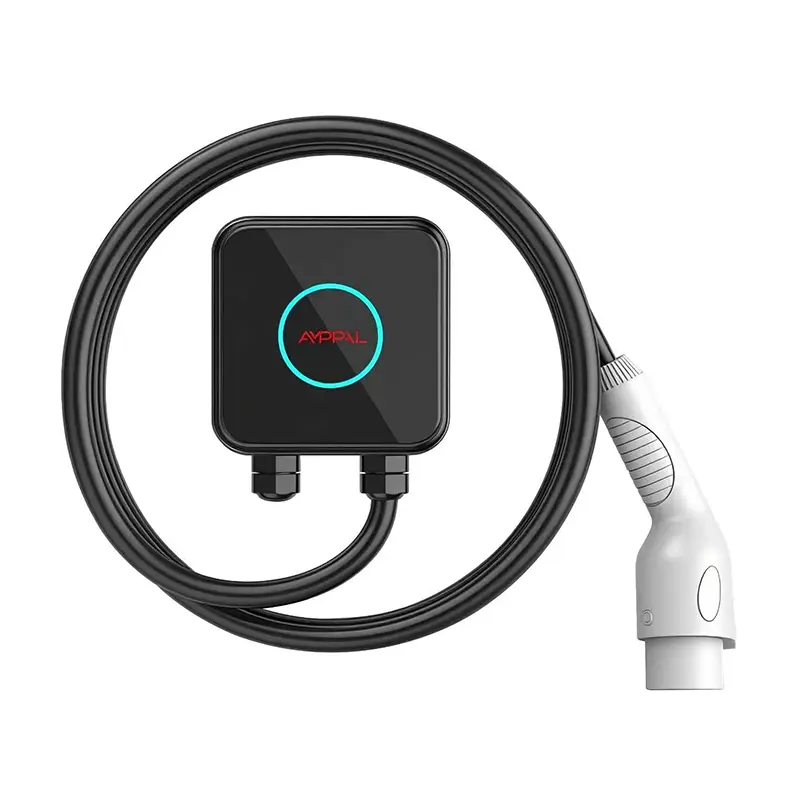

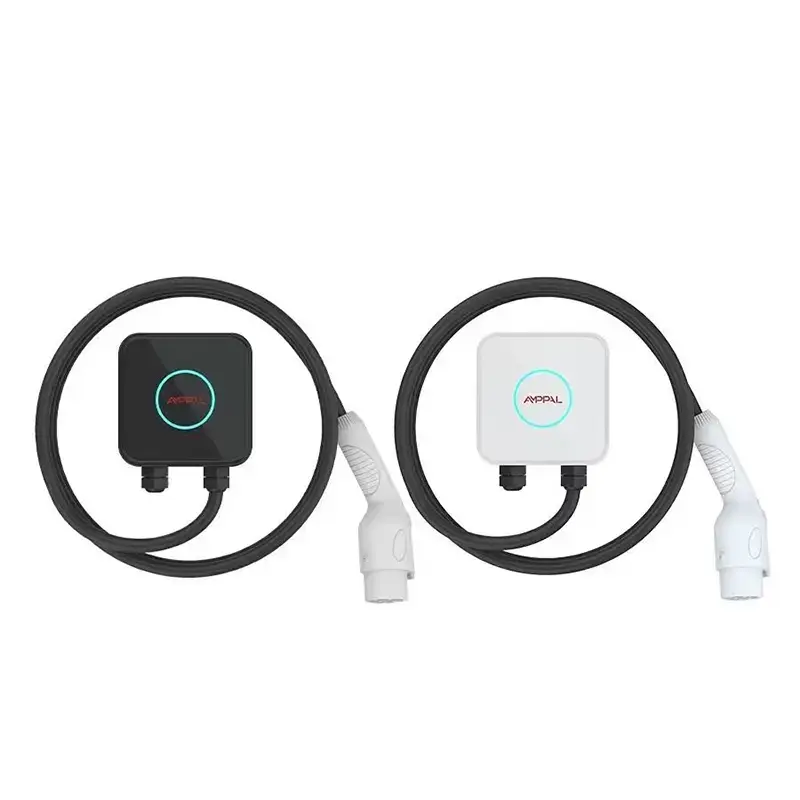

Ev və Ofis enerjisi üçün 3,5 kVt kompakt Wallbox AC EV şarj cihazı

Bu şarj cihazı nədir (və kimin üçündür)

150 x 150 x 65 mm ölçülü qutu, təxminən qalın, sərt örtüklü romanın və ya ev marşrutlaşdırıcısının ölçüsüdür. Bu, AMPPAL 3.5kW Compact-ın bütün korpusudur - hər bir komponent, təhlükəsizlik rölesi və onun içindəki idarəetmə lövhəsi.

Bazardakı divar qutularının əksəriyyəti bu həcmdən üç-beş dəfə çoxdur. Dar zirzəmidə, su qızdırıcısının yanında və ya eni yarım metr olan divarda, bu fərq, ümumiyyətlə, şarj cihazını quraşdıra bilməyəcəyinizi müəyyənləşdirir.

Biz bu qurğunu hər kəsin məhəl qoymadığı məkanlar üçün qurmuşuq: dar kondisioner dayanacaqları, elektrik otağı olmayan köhnə yaşayış binaları, pilləkən boşluqları, hətta ortaq həyət divarı. Divarınızın 150 mm boş eni varsa, bu şarj cihazı üçün yer var.

Niyə Həddindən artıq yığcamlıq quraşdırmanızı dəyişir

Kiçik ölçülü bir üslub hiyləsi deyil. O, EV şarj cihazının quraşdırılmasının fiziki riyaziyyatını dörd yolla dəyişir.

Birincisi, montaj hündürlüyü. 65 mm dərinlikdə olan qurğu divardan daha az çıxır, buna görə də piyadaların hərəkətinə mane olmadan keçiddə - 120 mm dərinlikdə qutunun piyada keçidinə yapışacağı zirzəmi pilləkəninin yanında otura bilər.

İkincisi, mövcud korpusların içərisinə uyğun gəlir. İtaliya və Polşadakı podratçılar Kompaktı yeni hörgü olmadan hava və vandalizmdən qoruyaraq əvvəlcədən mövcud olan metal paylama şkafının içərisinə quraşdırdılar.

Üçüncüsü, kabel marşrutu. Kabel divara yaxın daxil olur və çıxır, beləliklə, səth boru kəməri təmiz görünür və yalnız iki divar tıxacına ehtiyac duyur.

Dördüncüsü, çəki. Təxminən 1 kq-da qurğu dörd vintlə alçıpan və ya kərpicə bərkidilir; bir dirək ovlamaq və ya betonda qazmaq lazım deyil.

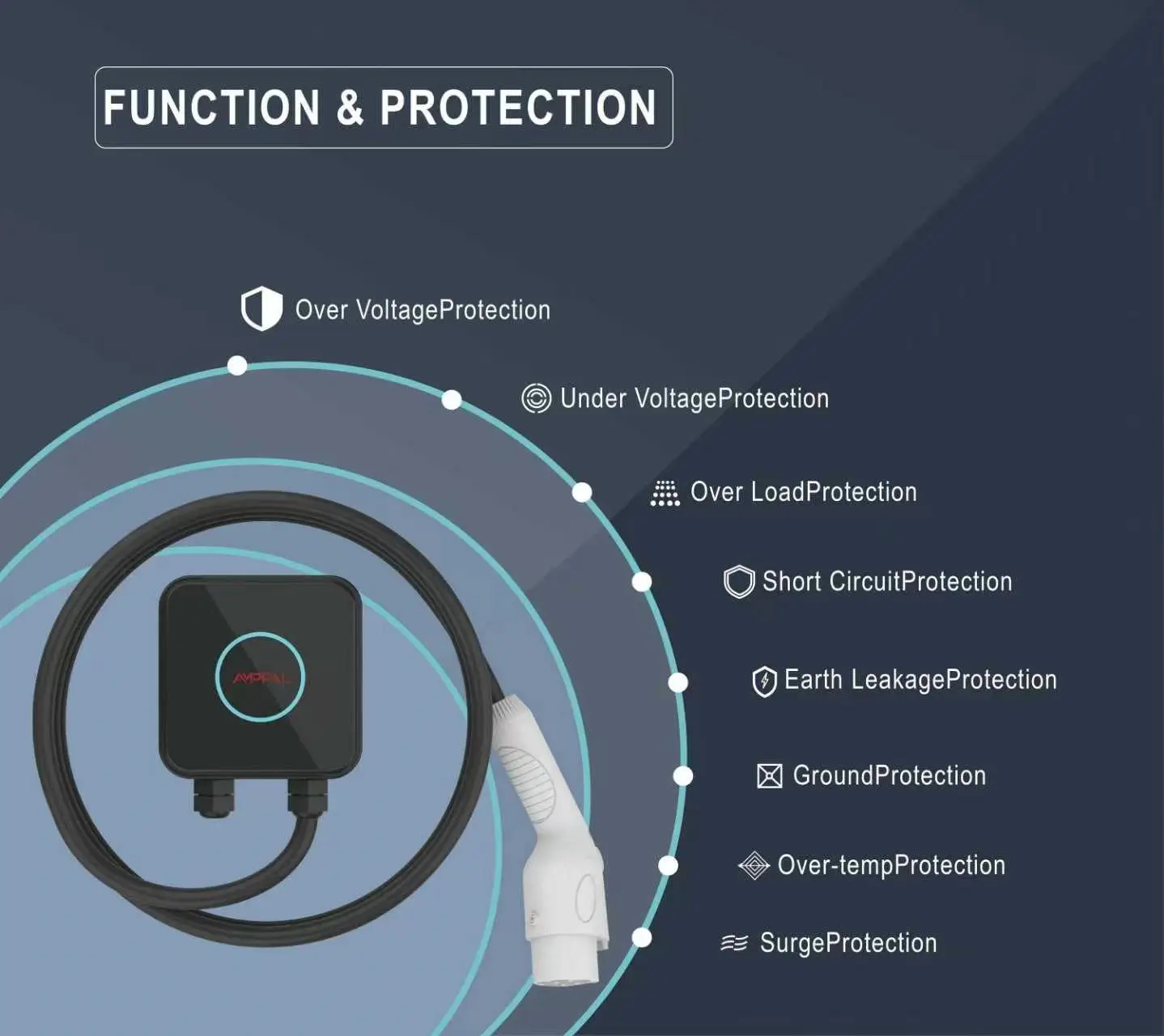

Bu qədər kiçik bir şarj cihazının içərisində nə var

Ev və Ofisin doldurulması üçün 3,5 kVt gücündə kompakt Wallbox AC EV şarj cihazı IEC 61851-1:2017-yə uyğun olaraq Rejim 3 doldurma stansiyasıdır. O, AC-ni DC-yə çevirmir - bu iş avtomobildə qalır. Onun gördüyü şey təhlükəsiz əl sıxma prosesini idarə etməkdir: pilot siqnalı, rele nəzarəti, yerin davamlılığının yoxlanılması və şarj tamamlandıqda və ya nasazlıq görünəndə avtomatik dayanma.

Transformator və DC güc pilləsi olmadan, korpus kəskin şəkildə kiçilir. 3,5 kVt-da istilik yükü təvazökardır: korpus UL94 V-0 (alov gecikdirici) ilə qiymətləndirilən termoplastik qabıqdır və istilik fanatlar olmadan korpusun səthindən yayılır.

IP54, cihazın istənilən istiqamətdən toz və su sıçramasına qarşı müqavimət göstərdiyini bildirir - suya batma deyil, yağış, kondensasiya və şlanqın təmizlənməsi asanlıqla keçir. Nəzarət lövhəsi standart olaraq uyğun örtüklüdür, bu qiymətə qeyri-adi, buna görə də rütubətli sahil qarajlarında sağ qalır.

Texniki Spesifikasiyalar

Bu 150 mm Şarj Cihazı Haradadır (Və Olmayan Harada)

Həqiqi istifadə halları spesifikdir və biz onları açıq şəkildə sadalayırıq.

1) Mənzilin zirzəmilərində, xüsusən də 2,2 m-lik koridorun divar buraxmadığı köhnə Avropa və Cənub-Şərqi Asiya binalarında dar özəl körfəzlər.

2) 16A bir fazalı təchizatı üzrə ikinci evlər və tətil kottecləri.

3) Ev sahibinin minimum ayaq izi və çıxarıla bilən bölmə istədiyi icarəyə götürülmüş dayanacaqlar.

4) Qazanlar, su yumşaldıcılar və ya alət şkafları ilə paylaşılan qaraj divarları.

5) Tam ölçülü avadanlığa keçməzdən əvvəl ucuz pilot quraşdırma ilə işləyən donanma anbarları.

Onun aid olmadığı yerlər: 22 kVt gücündə üç fazalı avtomobil, yalnız 3 fazalı gücə malik olan sahə (bu qurğu yalnız bir fazalı 220VAC-dir) və ya daha sürətli gündüz şarjının əsl ehtiyac olduğu avtomobil yolu.

Kompakt istilik, toz və suyu necə idarə edir

Üç mühəndis seçimi kiçik ölçülü işi açıq havada-bitişik edir.

İstilik: 3,5 kVt-da ümumi itkisi tam yükdə 40 Vt-ın altında qalır. Korpus soyuducu funksiyasını yerinə yetirir - qabırğalı daxili səthlər istiliyi xarici üzə ötürür və yük testləri 35C mühitdə 55C-dən aşağı səth temperaturunu göstərir.

Toz və su: IP54 reytinqi epoksi qabdan deyil, sızdırmaz ön qapaqdan və kabel qabığını sıxan kabel rakorlarından gəlir. Bu, qurğunun istismara yararlı olmasını təmin edir - texniki işçi onu aça, releyi dəyişdirə və zavod alətləri olmadan bağlaya bilər.

Sertifikatlaşdırma və Keyfiyyət Təminatı

CE qeyd edilmiş və IEC 61851-1:2017, AC Mode 3 doldurma avadanlığı üçün idarəedici standarta uyğun olaraq sınaqdan keçirilmişdir.

Korpus materialı UL94 V-0 alovlanma dərəcəsinə malikdir - korpus alova davam etməyəcək, ortaq zirzəmilərdə real nəzərə alınmalıdır.

Hər bir qurğu 100% elektrik təhlükəsizliyi testindən keçir: yerin davamlılığı, 500V DC-də izolyasiya müqaviməti və 1,5kV-da dielektrik dayanıqlığı.

Nümunə vahidləri laboratoriyamızda 96 saat duz püskürtmə testindən və 500.000 dövrəli rele dözümlülük testindən keçir.

Daxil olan yoxlama kontaktorları, MCU və cari sensorları partiya sertifikatlarına qarşı yoxlayır; imtina dərəcəsi lot üzrə qeydə alınır.

Zavod AMPPAL ailəsi üçün CE, TUV, CB və UL sertifikatlarına malikdir və xarici məlumatlandırılmış orqanlar tərəfindən yoxlanılır.

Şarj cihazı necə hazırlanır (8 addım)

Yueqing zavodumuzda (Zhejiang, "elektrik cihazlarının paytaxtı") istehsal sabit bir ardıcıllıqla həyata keçirilir:

1) Avtomatlaşdırılmış lehim pastası yoxlaması ilə SMT PCB montajı.

2) Konformal örtük tətbiq olunur və qurudulur.

3) Rele, sensor və MCU lövhəsi arxa korpusun yarısına quraşdırılmışdır.

4) Kabel vərəqi və 5 m kabel quraşdırılıb, fırlanma momenti ilə idarə olunur.

5) Simulyasiya edilmiş avtomobil yükü ilə 230V-da avtomatlaşdırılmış funksional sınaq.

6) 100% yüksək qazan və torpaq davamlılığı təhlükəsizlik testi.

7) Vizual yoxlama və seriya nömrəsinin lazerlə işarələnməsi.

8) Montaj dəsti və sürətli işə salma kartı ilə qablaşdırılır, 24 saatlıq yanma nümunəsinin yoxlanılmasından sonra paletlənir.

FANUC (Şanxay) və TRUMPF (Almaniya) tərəfdaşları ilə təchiz edilmiş robot-yardımlı xətlər daha böyük stansiyalarımız üçün sac metalları idarə edir; Compact xüsusi AC xəttində işləyir. Zavodun illik gücü bir milyon ədədi ötür.

Ölçü Bələdçisi: 3,5 kVt sizin üçün kifayətdirmi?

Birbaşa danışaq: 3,5 kVt müasir standartlara görə yavaş yükdür. O, bir gecədə park edən avtomobillər üçün uyğundur - şəhərətrafı sərnişinlər, plug-in hibridləri və 20-40 kVt-saat istifadə edilə bilən batareyaları olan şəhər EV-ləri.

Gündəlik sürücülüyünüz alternativ şarj olmadan təxminən 150 km-dən çox olarsa, onu almayın. Bu halda 7 kVt gücündə kompakt və ya 11 kVt/22 kVt stansiya düzgün tövsiyədir.

Əgər evinizdə 3 fazalı naqil varsa və avtomobiliniz 11 kVt qəbul edirsə, onu atlayın - divar qutusu darboğaza çevrilir.

Bu qurğunu düzgün çağırış edən şey: dar fiziki yer, təkmilləşdirməyəcəyiniz 16A tək fazalı dövrə və ya ucuz, gözə batmayan şarj cihazına ehtiyacı olan ikinci dərəcəli əmlak.

Niyə ümumi yığcam şarj cihazlarından AMPPAL-ı seçməlisiniz?

Zhejiang Anfu New Energy Technology Co., Ltd.-dən birbaşa zavod (2014-cü ildə təsis edilib, milli səviyyəli ixtisaslaşmış müəssisə) - siz ticarət şirkəti deyil, istehsalçı ilə məşğul olursunuz.

Standart çatdırılma müddəti 15-20 iş günü; nümunələr hava ilə 3-5 iş günü ərzində göndərilir.

OEM və ODM xoş gəlmisiniz: loqo, kabel uzunluğu, tıxac növü (1-ci tip/Tip 2/GB/T) və 100 ədəddən rəng.

Sənədlər paketi: CE bəyannaməsi, IEC 61851-1 sınaq hesabatı, təlimat, gömrük üçün zavod yoxlama sertifikatı.

BƏƏ, Səudiyyə Ərəbistanı, Rusiya, Almaniya, Fransa, Malayziya, Tayland, Vyetnam, Meksika və Braziliya da daxil olmaqla 40-dan çox ölkəyə ixrac rekordu; NEOM və Sime Darby istinad tərəfdaşlarıdır.

Sınaq üçün 1 vahiddən MOQ; 50 və 500 vahiddən həcm səviyyələri.

Qablaşdırma və Göndərmə

Hər bir vahid şarj cihazı, 5 m kabel, montaj dəsti və təlimatla birlikdə təxminən 1,6 kq ağırlığında 210 x 210 x 120 mm karton qutuda göndərilir. Qutu kuryer üçün əlverişlidir, ona görə də hava daşımaları ucuz qalır: 40 ədəd 0,1 m3 bağlama qabına yığılır.

Dəniz yükləri üçün 1200 ədəd 20 futluq konteynerə hər biri 50 karton olan 24 büzülmüş altlıqda yüklənir.

Ticarət şərtləri: FOB Ningbo və ya Şanxay, EXW və ya CIF tələb əsasında. Sənəd işləri kommersiya fakturası, qablaşdırma siyahısı, CE bəyannaməsi və mənşə sertifikatını əhatə edir; biz mütəmadi olaraq L/C və D/P ilə məşğul oluruq.

Satışdan sonrakı dəstək və zəmanət

İstehsal qüsurlarına 2 illik standart zəmanət; əmək və geri göndərmə hər bir halda razılaşdırılıb.

Ehtiyat hissələri (rele, idarəetmə lövhəsi, kabel) 7 iş günü ərzində göndərilir; Avropa və Yaxın Şərq üçün prioritet hava.

Pulsuz uzaqdan diaqnostika: nasazlıq LEDinin foto və ya videosunu göndərin və mühəndislərimiz bir iş günü ərzində cavab verəcəklər.

İstifadəçi baxımı yüngüldür: kabel qabığını kəsiklər üçün yoxlayın, divar vintlərini sıxın, ildə iki dəfə tozu üfürün.

Almaniya, Fransa və BƏƏ-də dilerlər üçün uzadılmış zəmanət və yerində xidmət müqavilələri mövcuddur.

Quraşdırma və İstifadə Qeydləri

Yanlış: arxa ventilyasiya dəlikləri örtülmüş taxta divara bərabər şəkildə montaj. Sağda: 30 mm hava boşluğu buraxın və havalandırma deliklərini təmiz saxlayın - IP54 sudan qoruyur, hava axınının qarşısını almır.

Səhv: adapter vasitəsilə şarj cihazını məişət rozetkasına qoşmaq. Sağda: onu xüsusi 16A açara (tip A və ya B RCD, 30 mA) bərkidin ki, yerin davamlılığının yoxlanılması nəzərdə tutulduğu kimi işləsin.

Yanlış: şarj edərkən 5 m kabeli qarmaq üzərində möhkəm bükmək. Sağ: seansdan əvvəl tam olaraq açın; yük altında qıvrılmış kabel qızdırır və termal kəsməni söndürə bilər.

Yanlış: üfüqi yağışa tamamilə məruz qalan montaj. Sağ: qapaq altında və ya park sığınacağında quraşdırın; IP54 saatlarla sürən yağışa deyil, spreylərə dözür.

Səhv: bağlayıcını avtomobillərin üstündən keçdiyi yerə atmaq. Sağda: silahı tutacağında saxlayın ki, sancaqlar təmiz və quru qalsın.

Müştərilər Quraşdırdıqdan Sonra Nə Deyir

Varşavada bir əmlak meneceri keçən payızda 1970-ci illərin zirzəmisində altı blok quraşdırdı. 150 mm eni ona qoruyucu lövhələr və pilləkənlər arasında şarj cihazlarını yerləşdirməyə imkan verir - heç bir tam ölçülü stansiya bu yeri tuta bilməz. Onun qeydi: sabit kabel axırıncı körfəz üçün qısa oldu, buna görə də ikinci partiya 7 m kabel aldı.

Penangdakı bir avtomobil satıcısı Compact-dan sərgi salonunda demo şarj cihazı kimi istifadə edir. 'Müştərilər onu kağız nüsxənin yanında görür və dərhal ölçüsünü alır' deyir. Kiçik şikayət: LED üzük qaranlıq salonda parlaqdır və gecə onu lentlə yapışdırır.

Bavariyada bir kamp sahibi 16A dövrəsindəki bağçada öz plug-in hibridini doldurur. Bir mövsüm yağış və -8C şaxtadan sonra, sıfır nasazlıq; o etiraf edir ki, 2 illik zəmanət ona cəhd etmək üçün əsəb verdi - elektrikçi olmadan məsləhət görmürük, baxmayaraq ki, işləyirdi.

Tez-tez verilən suallar

S: Bu 3,5 kVt gücündə şarj cihazı məişət rozetkasında işləyə bilərmi?

Cavab: Xeyr. O, RCD ilə xüsusi 16A dövrəyə bərkidilməlidir.

S: 3,5 kVt saatda nə qədər diapazon əlavə edir?

A: 230V-də təxminən 14-15 km; 30 kWh batareya təxminən 8,5 saata doldurulur.

S: Korpus həqiqətən alov gecikdirirmi?

A: Bəli - UL94 V-0, plastiklər üçün ən yüksək alovlanma sinfi.

S: Onu açıq havada quraşdıra bilərəmmi?

A: Dam və ya sığınacaq altında, bəli; IP54 davamlı üfüqi yağışla deyil, sıçrayış və tozdan qoruyur.

S: Bütün EV markaları ilə işləyirmi?

A: İstənilən Mode 3 AC-uyğun EV sifariş etdiyiniz fiş variantı ilə işləyir: Type 1, Type 2 və ya GB/T.

S: Niyə 32A əvəzinə yalnız 16A?

A: 150x150x65 mm gövdə 16A üçün termal olaraq optimallaşdırılmışdır; 7kW Compact eyni yerdə 32A-nı əhatə edir.

S: RCD orta doldurma zamanı işə düşsə nə baş verir?

A: Doldurma dayanır və nasazlıq LED-i görünür; yalnız nasazlıq aradan qaldırıldıqdan sonra yenidən işə salınır.

S: Mən onu sonradan icarəyə götürülmüş əmlaka köçürə bilərəmmi?

A: Bəli - dörd vint və standart 16A əlaqə; elektrikçi təxminən 20 dəqiqə ərzində hərəkət edir.
